Shindaiwa Trimmer Replacement Parts For Model F222EVC (F222 EVC)

We Sell Only Genuine Shindaiwa Parts

Popular Parts for F222EVC

Search Within Model

Browse all Parts Search by Area
Page A Diagram and Parts List for F222 EVC Shindaiwa Trimmer
Page A
Page B Diagram and Parts List for F222 EVC Shindaiwa Trimmer
Page B

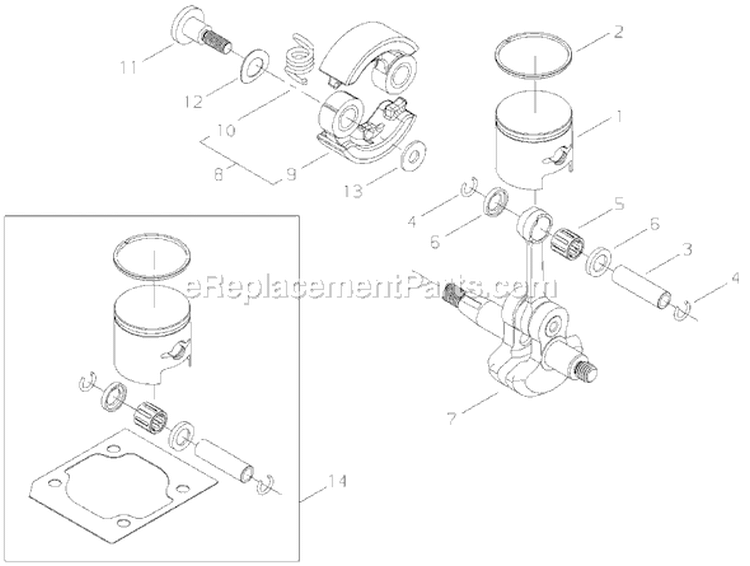

Page C Diagram and Parts List for F222 EVC Shindaiwa Trimmer
Page C
Page D Diagram and Parts List for F222 EVC Shindaiwa Trimmer
Page D
Page E Diagram and Parts List for F222 EVC Shindaiwa Trimmer
Page E
Page F Diagram and Parts List for F222 EVC Shindaiwa Trimmer
Page F

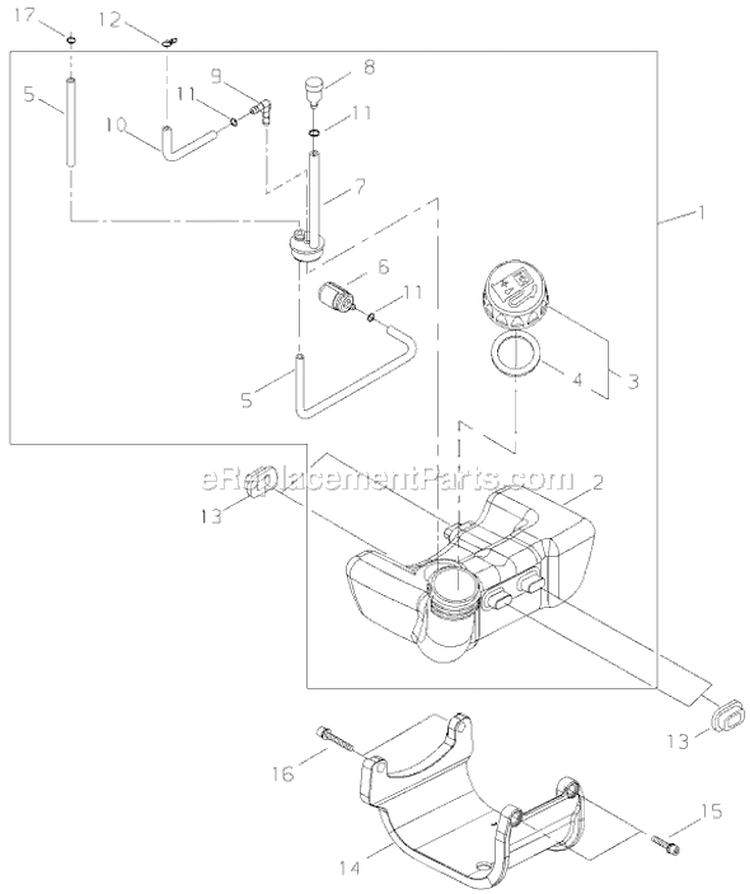

Page G Diagram and Parts List for F222 EVC Shindaiwa Trimmer
Page G
Page H Diagram and Parts List for F222 EVC Shindaiwa Trimmer
Page H
Page I Diagram and Parts List for F222 EVC Shindaiwa Trimmer
Page I
Page J Diagram and Parts List for F222 EVC Shindaiwa Trimmer
Page J

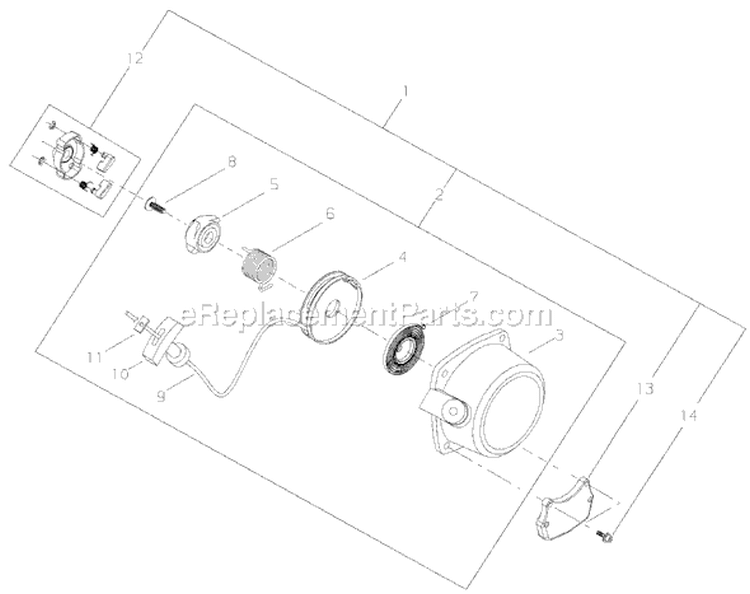

Page K Diagram and Parts List for F222 EVC Shindaiwa Trimmer
Page K

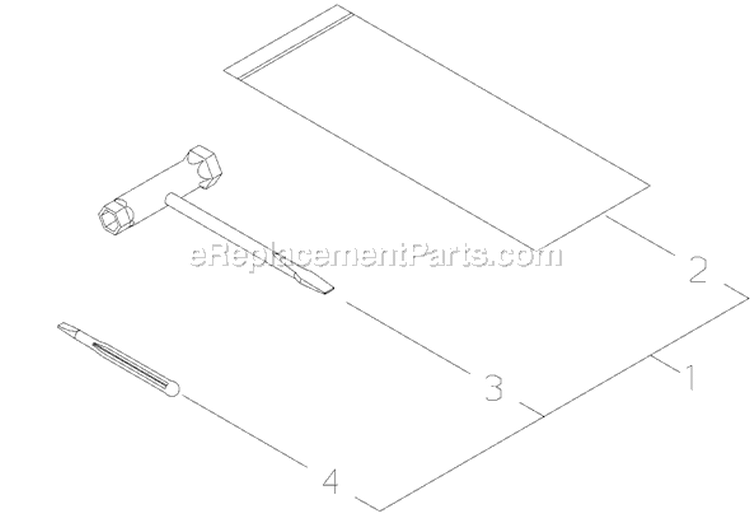

Page L Diagram and Parts List for F222 EVC Shindaiwa Trimmer
Page L
Previous Showing All Parts Next

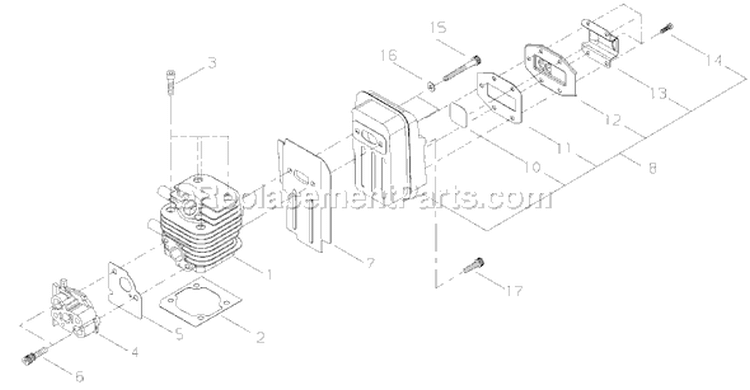

Page A
Page A Diagram and Parts List for F222 EVC Shindaiwa Trimmer

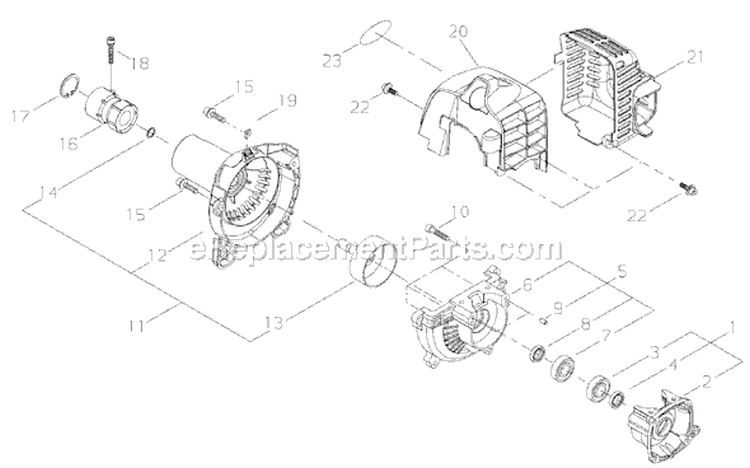

Page B
Page B Diagram and Parts List for F222 EVC Shindaiwa Trimmer
  • B-1
    Crankcase Assembly-S – Part Number: P021028010
    Crankcase Assembly-S
    Part Number: P021028010
      In Stock
    $33.32
  • B-2
    Crankcase S – Part Number: A120000140
    Crankcase S
    Part Number: A120000140
      Special Order
    $17.57
  • B-3
    Bearing, Ball - 6001 – Part Number: V592000310
    Bearing, Ball - 6001
    Part Number: V592000310
      In Stock
    $8.05
  • B-4
    Seal, Oil 12 – Part Number: V505000070
    Seal, Oil 12
    Part Number: V505000070
      In Stock
    $8.05
  • B-5
    Crankcase Assembly-M – Part Number: P021028020
    Crankcase Assembly-M
    Part Number: P021028020
      Special Order
    $36.76
  • B-6
    Crankcase M – Part Number: A120000130
    Crankcase M
    Part Number: A120000130
      Special Order
    $23.24
  • B-7
    Bearing, Ball - 6001 – Part Number: V592000310
    Bearing, Ball - 6001
    Part Number: V592000310
      In Stock
    $8.05
  • B-8
    Seal, Oil – Part Number: V505000080
    Seal, Oil
    Part Number: V505000080
      In Stock
    $6.16
  • B-9
    Pin 4 x 8 – Part Number: 90033040080
    Pin 4 x 8
    Part Number: 90033040080
      Special Order
    $6.16
  • B-10
    Screw 5x25 – Part Number: 90010505025
    Screw 5x25
    Part Number: 90010505025
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • B-11
    Fan Cover Assembly – Part Number: P021028121
    Fan Cover Assembly
    Part Number: P021028121
    ★★★★★
    ★★★★★
    (1)
      Special Order
    $58.69
  • B-12
    Fan Cover – Part Number: A172000940
    Fan Cover
    Part Number: A172000940
      Special Order
    $42.53
  • B-13
    Clutch Drum – Part Number: A556000620
    Clutch Drum
    Part Number: A556000620
      No Longer Available
  • B-14
    Ring, Retaining – Part Number: 90070100012
    Ring, Retaining
    Part Number: 90070100012
      In Stock
    $6.16
  • B-15
    Bolt-Slpw – Part Number: 9111305018
    Bolt-Slpw
    Part Number: 9111305018
      Special Order
    $6.16
  • B-16
    Cushion, Av – Part Number: A575000470
    Cushion, Av
    Part Number: A575000470
      In Stock
    $23.74
  • B-17
    Ring, Snap 040 – Part Number: 9242440000
    Ring, Snap 040
    Part Number: 9242440000
      Special Order
    $6.16
  • B-18
    Trimmer Bolt Sw M5X22 – Part Number: V203000620
    Trimmer Bolt Sw M5X22
    Part Number: V203000620
      On Order
    Minimum Quantity of 2 required
    $6.16
  • B-19
    Nut – Part Number: 11500-04000
    Nut
    Part Number: 11500-04000
      No Longer Available
  • B-20
    Cover, Engine – Part Number: A160002280
    Cover, Engine
    Part Number: A160002280
      In Stock
    $43.21
  • B-21
    Cover, Muffler – Part Number: A320000580
    Cover, Muffler
    Part Number: A320000580
      Special Order
    $13.53
  • B-22
    Screw - 4x16 – Part Number: 9111304016
    Screw - 4x16
    Part Number: 9111304016
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • B-23
    Label-Trade – Part Number: 19406-00114
    Label-Trade
    Part Number: 19406-00114
      Special Order
    $6.16
Page C
Page C Diagram and Parts List for F222 EVC Shindaiwa Trimmer
Page D
Page D Diagram and Parts List for F222 EVC Shindaiwa Trimmer

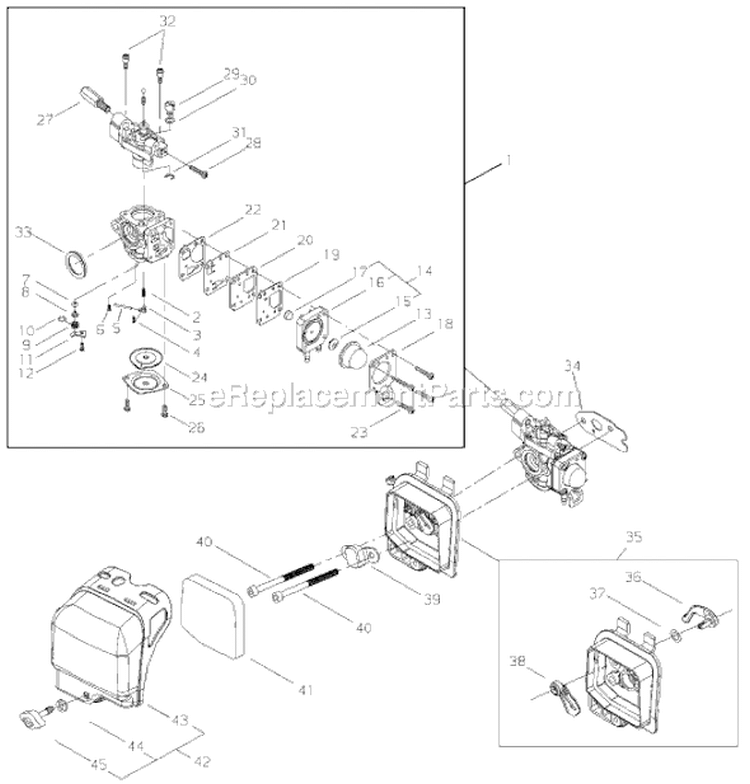

Page E
Page E Diagram and Parts List for F222 EVC Shindaiwa Trimmer
  • E-1
    Carburetor Assembly – Part Number: A021002080
    Carburetor Assembly
    Part Number: A021002080
      No Longer Available
  • E-2
    Spring – Part Number: P004000740
    Spring
    Part Number: P004000740
      Special Order
    $6.16
  • E-3
    Lever – Part Number: 62123-81560
    Lever
    Part Number: 62123-81560
      Special Order
    $6.86
  • E-4
    Inlet Needle – Part Number: P004001660
    Inlet Needle
    Part Number: P004001660
      In Stock
    $16.14
  • F-5
    Pin – Part Number: 12433221330
    Pin
    Part Number: 12433221330
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • F-6
    Screw – Part Number: 62123-81550
    Screw
    Part Number: 62123-81550
      Special Order
    $6.16
  • F-7
    O-Ring – Part Number: 62123-81540
    O-Ring
    Part Number: 62123-81540
      Special Order
    $6.16
  • F-8
    Main Jet – Part Number: 62123-81530
    Main Jet
    Part Number: 62123-81530
      Special Order
    $21.03
  • F-9
    Check Valve – Part Number: 62123-81520
    Check Valve
    Part Number: 62123-81520
      No Longer Available
  • F-10
    O-Ring – Part Number: 62123-81510
    O-Ring
    Part Number: 62123-81510
      Special Order
    $6.16
  • F-11
    Plate – Part Number: 62123-81500
    Plate
    Part Number: 62123-81500
      Special Order
    $6.16
  • F-12
    Screw – Part Number: 62123-81490
    Screw
    Part Number: 62123-81490
      Special Order
    $6.16
  • F-13
    Priming Pump – Part Number: 12438055430
    Priming Pump
    Part Number: 12438055430
    ★★★★★
    ★★★★★
    (4)
      In Stock
    $9.12
  • F-14
    Pump Cover Assembly – Part Number: 62123-81480
    Pump Cover Assembly
    Part Number: 62123-81480
      No Longer Available
  • F-15
    Valve – Part Number: 12437455430
    Valve
    Part Number: 12437455430
      In Stock
    $19.92
  • F-16
    Pump Cover – Part Number: P004000290
    Pump Cover
    Part Number: P004000290
      Special Order
    $12.51
  • F-17
    Plate – Part Number: P004000300
    Plate
    Part Number: P004000300
      Special Order
    $7.54
  • F-18
    Plate – Part Number: P004000300
    Plate
    Part Number: P004000300
      Special Order
    $7.54
  • F-19
    Gasket – Part Number: P004000250
    Gasket
    Part Number: P004000250
      In Stock
    $6.16
  • F-20
    Pump Plate – Part Number: 62123-81430
    Pump Plate
    Part Number: 62123-81430
      Special Order
    $17.23
  • F-21
    Diaphragm Pump – Part Number: P004000260
    Diaphragm Pump
    Part Number: P004000260
      In Stock
    $14.43
  • F-22
    Gasket – Part Number: P004000270
    Gasket
    Part Number: P004000270
      No Longer Available
  • F-23
    Screw – Part Number: 62123-81400
    Screw
    Part Number: 62123-81400
      Special Order
    $6.16
  • F-24
    Diaphragm – Part Number: P004000330
    Diaphragm
    Part Number: P004000330
      No Longer Available
  • F-25
    Cover Diaphragm – Part Number: 62123-81380
    Cover Diaphragm
    Part Number: 62123-81380
      Special Order
    $6.32
  • F-26
    Screw – Part Number: 62123-81370
    Screw
    Part Number: 62123-81370
      Special Order
    $6.16
  • F-27
    Cable Adjuster – Part Number: 62123-81360
    Cable Adjuster
    Part Number: 62123-81360
      Special Order
    $14.26
  • F-28
    Idle Speed Screw – Part Number: P004000210
    Idle Speed Screw
    Part Number: P004000210
      Special Order
    $6.16
  • F-29
    Swivel – Part Number: 62123-81340
    Swivel
    Part Number: 62123-81340
      Special Order
    $22.20
  • F-30
    Washer – Part Number: 62123-81330
    Washer
    Part Number: 62123-81330
      Special Order
    $6.16
  • F-31
    Snap Ring – Part Number: 62123-81320
    Snap Ring
    Part Number: 62123-81320
      Special Order
    $6.16
  • F-32
    Screw – Part Number: 62123-81310
    Screw
    Part Number: 62123-81310
      Special Order
    $6.16
  • F-33
    Ring Gasket – Part Number: 12414913410
    Ring Gasket
    Part Number: 12414913410
      In Stock
    Minimum Quantity of 2 required
    $6.63
  • F-34
    Carburetor Gasket – Part Number: V103000670
    Carburetor Gasket
    Part Number: V103000670
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • F-35
    Air Filter Base Assembly – Part Number: A023000020
    $20.48
  • F-36
    Choke Lever – Part Number: A242000140
    Choke Lever
    Part Number: A242000140
      In Stock
    $6.16
  • F-37
    Wave Washer – Part Number: V346000050
    Wave Washer
    Part Number: V346000050
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • F-38
    Choke Plate – Part Number: A243000160
    Choke Plate
    Part Number: A243000160
      No Longer Available
  • F-39
    Bracket – Part Number: A244000120
    Bracket
    Part Number: A244000120
      Special Order
    $6.16
  • F-40
    Bolt 5x60 – Part Number: 9110905060
    Bolt 5x60
    Part Number: 9110905060
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • F-41
    Trimmer Air Filter – Part Number: A226000570
    Trimmer Air Filter
    Part Number: A226000570
    ★★★★★
    ★★★★★
    (4)
      In Stock
    $6.16
  • F-42
    Cleaner Cover Assembly – Part Number: A232000650
    Cleaner Cover Assembly
    Part Number: A232000650
      In Stock
    $13.88
  • F-43
    Cleaner Cover – Part Number: A232000620
    Cleaner Cover
    Part Number: A232000620
      Special Order
    $12.76
  • F-44
    Washer – Part Number: V323000080
    Washer
    Part Number: V323000080
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • F-45
    Thumbscrew – Part Number: V299000340
    Thumbscrew
    Part Number: V299000340
      In Stock
    Minimum Quantity of 2 required
    $6.16

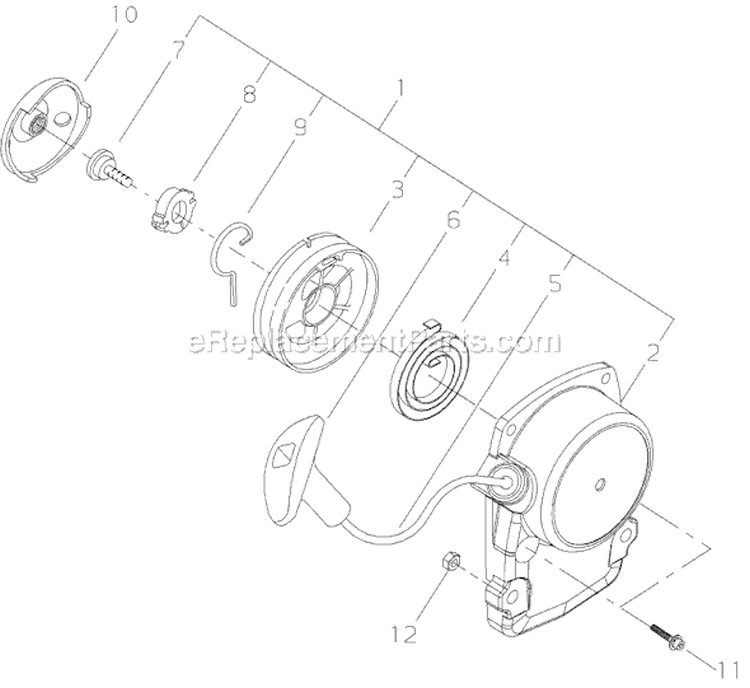

Page F
Page F Diagram and Parts List for F222 EVC Shindaiwa Trimmer
Page G
Page G Diagram and Parts List for F222 EVC Shindaiwa Trimmer

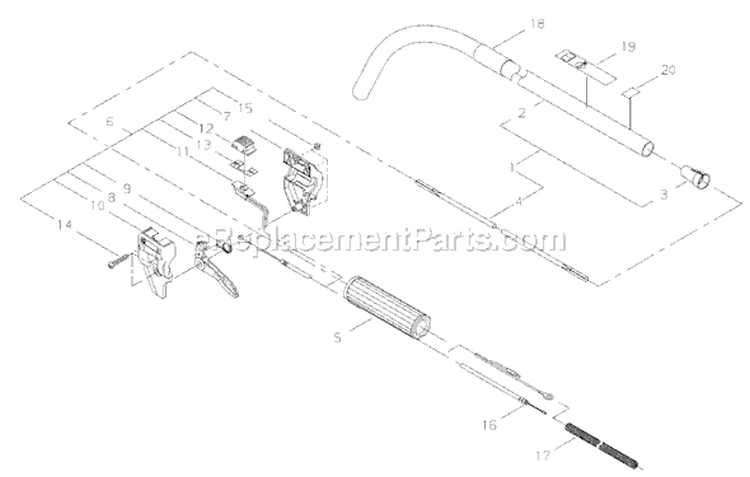

Page H
Page H Diagram and Parts List for F222 EVC Shindaiwa Trimmer

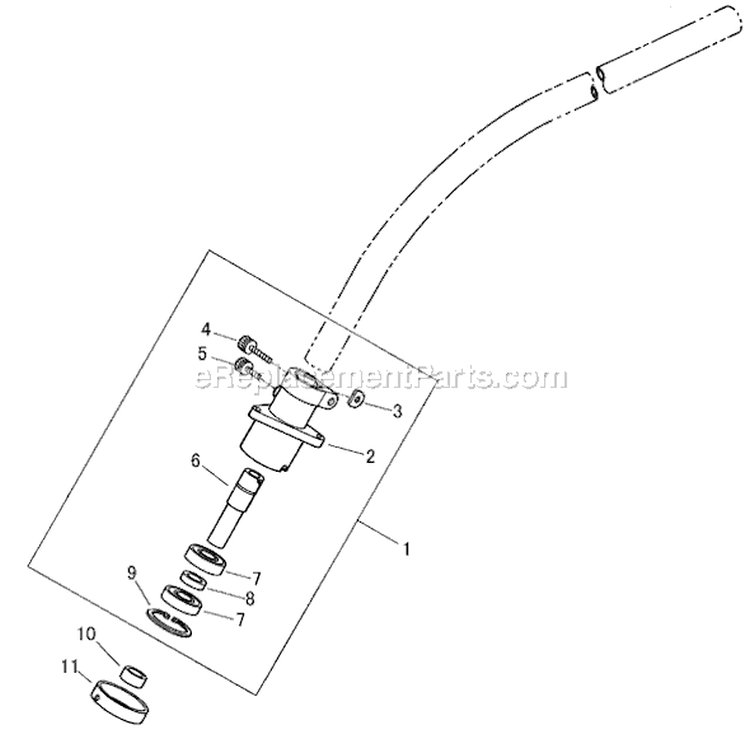

Page I
Page I Diagram and Parts List for F222 EVC Shindaiwa Trimmer
  • J-1
    Shaft Case Assembly – Part Number: C056000030
    Shaft Case Assembly
    Part Number: C056000030
      In Stock
    $81.95
  • J-2
    Shaft Case – Part Number: C530000040
    Shaft Case
    Part Number: C530000040
      Special Order
    $26.27
  • J-3
    D-Washer – Part Number: V340000300
    D-Washer
    Part Number: V340000300
      In Stock
    $6.16
  • J-4
    Screw - 5x25 -- Socket Head Ca – Part Number: V203000630
    Screw - 5x25 -- Socket Head Ca
    Part Number: V203000630
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • J-5
    Bolt – Part Number: 11022-05100
    Bolt
    Part Number: 11022-05100
      No Longer Available
  • J-6
    Shaft – Part Number: C534000540
    Shaft
    Part Number: C534000540
      Special Order
    $30.89
  • J-7
    Bearing-ball 6001 – Part Number: 9404206001
    Bearing-ball 6001
    Part Number: 9404206001
      In Stock
    $14.16
  • J-8
    Collar – Part Number: 72030-13130
    Collar
    Part Number: 72030-13130
      No Longer Available
  • J-9
    Snap Ring – Part Number: 9242428000
    Snap Ring
    Part Number: 9242428000
      No Longer Available
  • J-10
    Collar – Part Number: V357000180
    Collar
    Part Number: V357000180
      Special Order
    $6.16
  • J-11
    Holder – Part Number: C535000480
    Holder
    Part Number: C535000480
      Special Order
    $6.16

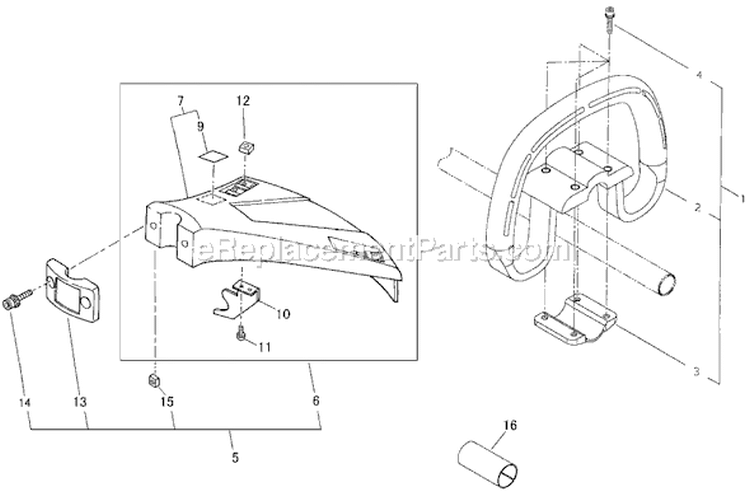

Page J
Page J Diagram and Parts List for F222 EVC Shindaiwa Trimmer
  • K-1
    Handle Assembly – Part Number: P021027830
    Handle Assembly
    Part Number: P021027830
      Special Order
    $50.13
  • K-2
    Handle – Part Number: C400000640
    Handle
    Part Number: C400000640
      Special Order
    $28.10
  • K-3
    Bracket, Mounting – Part Number: C423000430
    Bracket, Mounting
    Part Number: C423000430
      Special Order
    $7.31
  • K-4
    Screw - 5x25 -- Socket Head Ca – Part Number: V203000630
    Screw - 5x25 -- Socket Head Ca
    Part Number: V203000630
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • K-5
    Guard Assembly – Part Number: P021028980
    Guard Assembly
    Part Number: P021028980
      Special Order
    $48.09
  • K-6
    Guard Assembly – Part Number: P021029000
    Guard Assembly
    Part Number: P021029000
      Special Order
    $54.49
  • K-7
    Guard Complete – Part Number: 64112-66351
    Guard Complete
    Part Number: 64112-66351
      Special Order
    $37.27
  • K-9
    Caution Label – Part Number: X505002870
    Caution Label
    Part Number: X505002870
      Special Order
    $6.16
  • K-10
    Line Cutter – Part Number: 64112-66320
    Line Cutter
    Part Number: 64112-66320
      Special Order
    $8.68
  • K-11
    Screw – Part Number: 9157204016
    Screw
    Part Number: 9157204016
      Special Order
    $6.16
  • K-12
    Nut – Part Number: V262000070
    Nut
    Part Number: V262000070
      Special Order
    $6.16
  • K-13
    Cap – Part Number: C551000070
    Cap
    Part Number: C551000070
      Special Order
    $11.31
  • K-14
    Screw - 5x25 -- Socket Head Ca – Part Number: V203000630
    Screw - 5x25 -- Socket Head Ca
    Part Number: V203000630
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • K-15
    Nut – Part Number: V263000130
    Nut
    Part Number: V263000130
      In Stock
    $6.16
  • K-16
    Clutch Drum – Part Number: 70030-31120
    Clutch Drum
    Part Number: 70030-31120
      No Longer Available
Page K
Page K Diagram and Parts List for F222 EVC Shindaiwa Trimmer
Page L
Page L Diagram and Parts List for F222 EVC Shindaiwa Trimmer
