Black and Decker 10" 15 Amp Miter Saw Replacement Parts For Model BDMS200

Black and Decker Parts We Sell Only Genuine Black and Decker Parts

Popular Parts for BDMS200

Search Within Model

Questions & Answers for Black and Decker BDMS200
Browse all Parts Search by Area

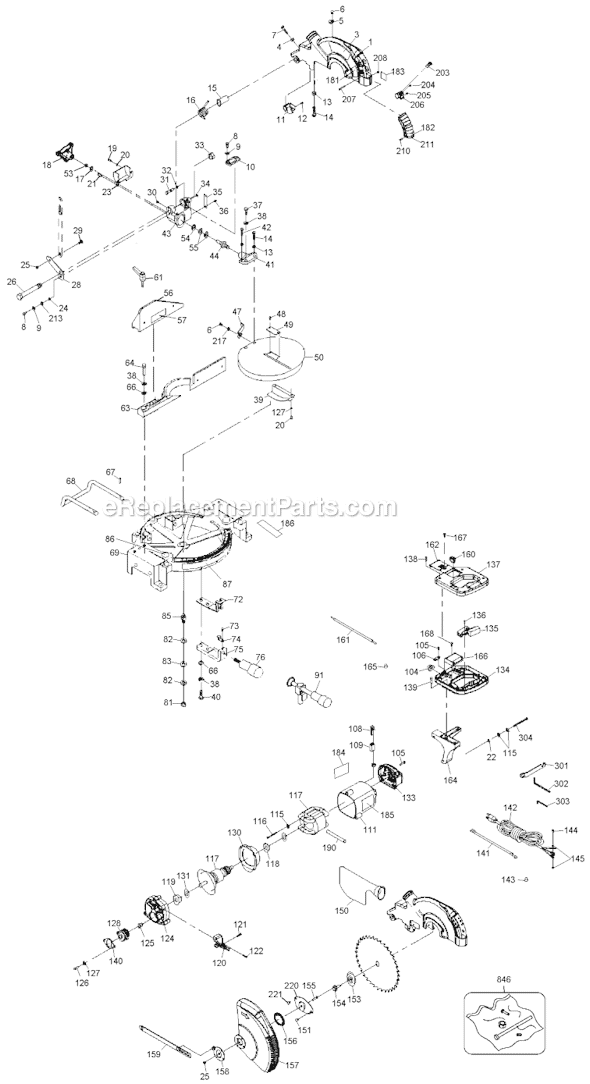

Page A Diagram and Parts List for  Black and Decker
Page A
Previous Showing All Parts Next
Page A
Page A Diagram and Parts List for  Black and Decker
  • 1
    Upper Arm – Part Number: 489290-00
    Upper Arm
    Part Number: 489290-00
      No Longer Available
  • 3
    ID Label – Part Number: 90528007
    ID Label
    Part Number: 90528007
      No Longer Available
  • 4
    Nut – Part Number: 488769-00
    Nut
    Part Number: 488769-00
      No Longer Available
  • 5
    Cable Clamp – Part Number: 488910-00
    Cable Clamp
    Part Number: 488910-00
      Special Order
    $4.13
  • 6
    SCREW – Part Number: 488829-00
    SCREW
    Part Number: 488829-00
      On Order
    Minimum Quantity of 2 required
    $4.13
  • 7
    Hex Head Screw – Part Number: 489303-00
    Hex Head Screw
    Part Number: 489303-00
      No Longer Available
  • 8
    Cap Screw – Part Number: 488873-00
    Cap Screw
    Part Number: 488873-00
      No Longer Available
  • 9
    Washer – Part Number: 488874-00
    Washer
    Part Number: 488874-00
      On Order
    Minimum Quantity of 2 required
    $4.13
  • 10
    Bracket – Part Number: 488875-00
    Bracket
    Part Number: 488875-00
      No Longer Available
  • 11
    Dust Finger – Part Number: 488759-00
    Dust Finger
    Part Number: 488759-00
      No Longer Available
  • 12
    Cheese Head Screw – Part Number: 488766-00
    Cheese Head Screw
    Part Number: 488766-00
      No Longer Available
  • 13
    Nut – Part Number: 488771-00
    Nut
    Part Number: 488771-00
      No Longer Available
  • 14
    Hex Head Screw – Part Number: 488772-00
    Hex Head Screw
    Part Number: 488772-00
      No Longer Available
  • 15
    Spring Keeper – Part Number: 493353-00
    Spring Keeper
    Part Number: 493353-00
      No Longer Available
  • 16
    SPRING – Part Number: 488792-00
    SPRING
    Part Number: 488792-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • 17
    Washer – Part Number: 489285-00
    Washer
    Part Number: 489285-00
      No Longer Available
  • 18
    Handle Assembly – Part Number: 488877-00
    Handle Assembly
    Part Number: 488877-00
      No Longer Available
  • 19
    WASHER – Part Number: 488793-00
    WASHER
    Part Number: 488793-00
      Special Order
    $4.13
  • 20
    Cheese Head Screw – Part Number: 488848-00
    Cheese Head Screw
    Part Number: 488848-00
      No Longer Available
  • 21
    Mach Screw – Part Number: 1246045
    Mach Screw
    Part Number: 1246045
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • 22
    LOCK WASHER – Part Number: 488808-00
    LOCK WASHER
    Part Number: 488808-00
      On Order
    Minimum Quantity of 2 required
    $5.16
  • 23
    Pinch Guard – Part Number: 488795-00
    Pinch Guard
    Part Number: 488795-00
      No Longer Available
  • 24
    Tooth Washer – Part Number: 491549-00
    Tooth Washer
    Part Number: 491549-00
      No Longer Available
  • 25
    LOCK NUT – Part Number: 488871-00
    LOCK NUT
    Part Number: 488871-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.37
  • 26
    Pivot Bolt – Part Number: 488796-00
    Pivot Bolt
    Part Number: 488796-00
      No Longer Available
  • 28
    Guard Link Plate – Part Number: 488806-00
    Guard Link Plate
    Part Number: 488806-00
      No Longer Available
  • 29
    Screw – Part Number: 488809-00
    Screw
    Part Number: 488809-00
      No Longer Available
  • 30
    Buffer Block – Part Number: 488810-00
    Buffer Block
    Part Number: 488810-00
      No Longer Available
  • 31
    Pin – Part Number: 488879-00
    Pin
    Part Number: 488879-00
      No Longer Available
  • 32
    O-Ring – Part Number: 488880-00
    O-Ring
    Part Number: 488880-00
      No Longer Available
  • 33
    Nut – Part Number: 488811-00
    Nut
    Part Number: 488811-00
      No Longer Available
  • 34
    E-Ring – Part Number: 488881-00
    E-Ring
    Part Number: 488881-00
      No Longer Available
  • 35
    Bevel Scale – Part Number: 488882-00
    Bevel Scale
    Part Number: 488882-00
      Special Order
    $4.13
  • 36
    DR. Screw – Part Number: 1310016
    DR. Screw
    Part Number: 1310016
      No Longer Available
  • 37
    Hex Head Screw – Part Number: 488812-00
    Hex Head Screw
    Part Number: 488812-00
      No Longer Available
  • 38
    Lock Washer – Part Number: 488813-00
    Lock Washer
    Part Number: 488813-00
      No Longer Available
  • 39
    Guard – Part Number: 488846-00
    Guard
    Part Number: 488846-00
      No Longer Available
  • 40
    Screw – Part Number: 488858-00
    Screw
    Part Number: 488858-00
      No Longer Available
  • 41
    Bracket – Part Number: 488885-00
    Bracket
    Part Number: 488885-00
      No Longer Available
  • 42
    Screw – Part Number: 488886-00
    Screw
    Part Number: 488886-00
      No Longer Available
  • 43
    Trunnion – Part Number: 90508227SV
    Trunnion
    Part Number: 90508227SV
      No Longer Available
  • 44
    Stud – Part Number: 488890-00
    Stud
    Part Number: 488890-00
      Special Order
    $4.13
  • 47
    Pointer – Part Number: 488815-00
    Pointer
    Part Number: 488815-00
      No Longer Available
  • 48
    FL HD Screw – Part Number: 488845-00
    FL HD Screw
    Part Number: 488845-00
      No Longer Available
  • 49
    Table Insert – Part Number: 488843-00
    Table Insert
    Part Number: 488843-00
      No Longer Available
  • 50
    Table – Part Number: 488844-00
    Table
    Part Number: 488844-00
      No Longer Available
  • 53
    Lock Nut – Part Number: 489286-00
    Lock Nut
    Part Number: 489286-00
      No Longer Available
  • 54
    Washer – Part Number: 577627-00
    Washer
    Part Number: 577627-00
      Special Order
    $4.13
  • 55
    Spring Washer – Part Number: 490117-00
    Spring Washer
    Part Number: 490117-00
      No Longer Available
  • 56
    Sliding Fence – Part Number: 488819-00
    Sliding Fence
    Part Number: 488819-00
      No Longer Available
  • 57
    Warning Label – Part Number: 90528008
    Warning Label
    Part Number: 90528008
      No Longer Available
  • 61
    Lever – Part Number: 488816-00
    Lever
    Part Number: 488816-00
      No Longer Available
  • 63
    Fence – Part Number: 488818-00
    Fence
    Part Number: 488818-00
      No Longer Available
  • 64
    Screw – Part Number: 488821-00
    Screw
    Part Number: 488821-00
      No Longer Available
  • 66
    Washer – Part Number: 488822-00
    Washer
    Part Number: 488822-00
      No Longer Available
  • 67
    Roll Pin – Part Number: 488849-00
    Roll Pin
    Part Number: 488849-00
      No Longer Available
  • 68
    Brace – Part Number: 488850-00
    Brace
    Part Number: 488850-00
      No Longer Available
  • 69
    Base – Part Number: 90508212SV
    Base
    Part Number: 90508212SV
      No Longer Available
  • 72
    Lock Plate – Part Number: 488854-00
    Lock Plate
    Part Number: 488854-00
      No Longer Available
  • 73
    Screw – Part Number: 488855-00
    Screw
    Part Number: 488855-00
      No Longer Available
  • 74
    Pointer – Part Number: 488856-00
    Pointer
    Part Number: 488856-00
      No Longer Available
  • 75
    Bracket – Part Number: 488857-00
    Bracket
    Part Number: 488857-00
      No Longer Available
  • 76
    Handle – Part Number: 489910-00
    Handle
    Part Number: 489910-00
      No Longer Available
  • 81
    Lock Nut – Part Number: 488859-00
    Lock Nut
    Part Number: 488859-00
      No Longer Available
  • 82
    Flat Washer – Part Number: 488860-00
    Flat Washer
    Part Number: 488860-00
      No Longer Available
  • 83
    Spring Washer – Part Number: 488861-00
    Spring Washer
    Part Number: 488861-00
      No Longer Available
  • 85
    STUD – Part Number: 488862-00
    STUD
    Part Number: 488862-00
      Special Order
    $3.99
  • 87
    Warning Label – Part Number: 90528004
    Warning Label
    Part Number: 90528004
      No Longer Available
  • 91
    Clamp Assembly – Part Number: 489339-00
    Clamp Assembly
    Part Number: 489339-00
      No Longer Available
  • 104
    3/8 Grommet – Part Number: 488912-00
    3/8 Grommet
    Part Number: 488912-00
      No Longer Available
  • 105
    Screw – Part Number: 488913-00
    Screw
    Part Number: 488913-00
      No Longer Available
  • 106
    Cord Clamp – Part Number: 1345695
    Cord Clamp
    Part Number: 1345695
      No Longer Available
  • 108
    BRUSH – Part Number: 90512450
    BRUSH
    Part Number: 90512450
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $6.15
  • 109
    Brush Holder (Sold Individually) – Part Number: 489357-00
    Brush Holder (Sold Individually)
    Part Number: 489357-00
      No Longer Available
  • 111
    Motor Housing – Part Number: 489358-00
    Motor Housing
    Part Number: 489358-00
      No Longer Available
  • 115
    LOCK WASHER – Part Number: 488808-00
    LOCK WASHER
    Part Number: 488808-00
      On Order
    Minimum Quantity of 2 required
    $5.16
  • 116
    Screw,plastite – Part Number: 330019-19
    Screw,plastite
    Part Number: 330019-19
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • 117
    Armature&Field – Part Number: 90513412
    Armature&Field
    Part Number: 90513412
      No Longer Available
  • 118
    Ball Bearing – Part Number: 489159-00
    Ball Bearing
    Part Number: 489159-00
      Special Order
    $5.16
  • 119
    BEARING, BALL 6001LLBC3/5C – Part Number: 488950-00
    BEARING, BALL 6001LLBC3/5C
    Part Number: 488950-00
      In Stock
    $4.13
  • 120
    Cover – Part Number: 489353-00
    Cover
    Part Number: 489353-00
      No Longer Available
  • 121
    Pan Head Screw – Part Number: 490923-00
    Pan Head Screw
    Part Number: 490923-00
      No Longer Available
  • 122
    Pan Head Screw – Part Number: 489355-00
    Pan Head Screw
    Part Number: 489355-00
      No Longer Available
  • 124
    Housing – Part Number: 492954-00SV
    Housing
    Part Number: 492954-00SV
      No Longer Available
  • 125
    Bearing Roller – Part Number: 488957-00
    Bearing Roller
    Part Number: 488957-00
      No Longer Available
  • 126
    Pan Head Screw – Part Number: 488958-00
    Pan Head Screw
    Part Number: 488958-00
      No Longer Available
  • 127
    LOCK WASHER – Part Number: 488953-00
    LOCK WASHER
    Part Number: 488953-00
      Special Order
    $2.99
  • 128
    Jackshaft Assembly – Part Number: 490924-00SV
    Jackshaft Assembly
    Part Number: 490924-00SV
      No Longer Available
  • 130
    Ring – Part Number: 488968-00
    Ring
    Part Number: 488968-00
      No Longer Available
  • 131
    Wave Washer – Part Number: 488969-00
    Wave Washer
    Part Number: 488969-00
      No Longer Available
  • 133
    End Cover – Part Number: 489376-00
    End Cover
    Part Number: 489376-00
      No Longer Available
  • 134
    Lower Handle – Part Number: 489378-00
    Lower Handle
    Part Number: 489378-00
      No Longer Available
  • 135
    Switch – Part Number: 489160-00
    Switch
    Part Number: 489160-00
      No Longer Available
  • 136
    Screw – Part Number: 488974-00
    Screw
    Part Number: 488974-00
      No Longer Available
  • 137
    Top Handle – Part Number: 489379-00
    Top Handle
    Part Number: 489379-00
      No Longer Available
  • 138
    Pan Head Screw – Part Number: 489919-00
    Pan Head Screw
    Part Number: 489919-00
      No Longer Available
  • 139
    Screw – Part Number: 489382-00
    Screw
    Part Number: 489382-00
      No Longer Available
  • 140
    Jackshaft Cover Plat – Part Number: 488962-00
    Jackshaft Cover Plat
    Part Number: 488962-00
      Special Order
    $4.13
  • 141
    Jumper – Part Number: 489377-00
    Jumper
    Part Number: 489377-00
      No Longer Available
  • 142
    Cordset – Part Number: 489383-00
    Cordset
    Part Number: 489383-00
      No Longer Available
  • 143
    Wire Nut – Part Number: 488979-00
    Wire Nut
    Part Number: 488979-00
      Special Order
    $4.13
  • 144
    Screw – Part Number: 1341235
    Screw
    Part Number: 1341235
      No Longer Available
  • 145
    Tooth Washer – Part Number: 488981-00
    Tooth Washer
    Part Number: 488981-00
      No Longer Available
  • 150
    Dust Bag Assembly – Part Number: 488895-00
    Dust Bag Assembly
    Part Number: 488895-00
      No Longer Available
  • 151
    Pan Head Screw – Part Number: 488823-00
    Pan Head Screw
    Part Number: 488823-00
      No Longer Available
  • 153
    Outer Flange – Part Number: 488820-00
    Outer Flange
    Part Number: 488820-00
      No Longer Available
  • 154
    Arbor Bolt – Part Number: 488825-00
    Arbor Bolt
    Part Number: 488825-00
      No Longer Available
  • 155
    Carriage Bolt – Part Number: 488867-00
    Carriage Bolt
    Part Number: 488867-00
      No Longer Available
  • 156
    GUARD SPRING – Part Number: 490926-00
    GUARD SPRING
    Part Number: 490926-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $5.37
  • 157
    Blade Guard – Part Number: 489384-00
    Blade Guard
    Part Number: 489384-00
      No Longer Available
  • 158
    Outer Plate Assy. – Part Number: 489385-00
    Outer Plate Assy.
    Part Number: 489385-00
      No Longer Available
  • 159
    Guard Linkage – Part Number: 488826-00
    Guard Linkage
    Part Number: 488826-00
      No Longer Available
  • 160
    Switch – Part Number: 489387-00
    Switch
    Part Number: 489387-00
      No Longer Available
  • 161
    Lead Wire – Part Number: 489389-00
    Lead Wire
    Part Number: 489389-00
      No Longer Available
  • 162
    Battery Cover – Part Number: 489388-00
    Battery Cover
    Part Number: 489388-00
      No Longer Available
  • 164
    Bracket – Part Number: 489386-00
    Bracket
    Part Number: 489386-00
      No Longer Available
  • 165
    Wire Nut – Part Number: 490927-00
    Wire Nut
    Part Number: 490927-00
      No Longer Available
  • 166
    Battery Seat – Part Number: A03755
    Battery Seat
    Part Number: A03755
      No Longer Available
  • 167
    Flat HD Screw – Part Number: 489391-00
    Flat HD Screw
    Part Number: 489391-00
      No Longer Available
  • 168
    Screw – Part Number: 489392-00
    Screw
    Part Number: 489392-00
      No Longer Available
  • 181
    Warning Label – Part Number: 90514703
    Warning Label
    Part Number: 90514703
      No Longer Available
  • 182
    Label – Part Number: 489381-00
    Label
    Part Number: 489381-00
      No Longer Available
  • 183
    Warning Label – Part Number: 90528006
    Warning Label
    Part Number: 90528006
      No Longer Available
  • 184
    Nameplate – Part Number: 90528009
    Nameplate
    Part Number: 90528009
      No Longer Available
  • 185
    ID Label – Part Number: 90528010
    ID Label
    Part Number: 90528010
      No Longer Available
  • 186
    Warning Label – Part Number: 90528011
    Warning Label
    Part Number: 90528011
      No Longer Available
  • 190
    Insulator Sleeve – Part Number: 489398-00
    Insulator Sleeve
    Part Number: 489398-00
      No Longer Available
  • 203
    Laser – Part Number: 489294-00
    Laser
    Part Number: 489294-00
      No Longer Available
  • 204
    Screw – Part Number: 489295-00
    Screw
    Part Number: 489295-00
      No Longer Available
  • 205
    Set Screw – Part Number: 489297-00
    Set Screw
    Part Number: 489297-00
      No Longer Available
  • 206
    Carriage – Part Number: 490950-00
    Carriage
    Part Number: 490950-00
      No Longer Available
  • 207
    Screw – Part Number: 489299-00
    Screw
    Part Number: 489299-00
      No Longer Available
  • 208
    Lock Nut – Part Number: 489300-00
    Lock Nut
    Part Number: 489300-00
      No Longer Available
  • 210
    Pan Head Screw – Part Number: 490921-00
    Pan Head Screw
    Part Number: 490921-00
      No Longer Available
  • 211
    Nose Cover – Part Number: 489293-00
    Nose Cover
    Part Number: 489293-00
      No Longer Available
  • 213
    Washer – Part Number: 1240622
    Washer
    Part Number: 1240622
      No Longer Available
  • 217
    Washer – Part Number: 330016-07
    Washer
    Part Number: 330016-07
      Special Order
    Minimum Quantity of 2 required
    $4.13
  • 220
    Mounting Plate – Part Number: 489291-00
    Mounting Plate
    Part Number: 489291-00
      No Longer Available
  • 221
    Rivet – Part Number: 488767-00
    Rivet
    Part Number: 488767-00
      No Longer Available
  • 301
    BLADE WRENCH – Part Number: 488905-00
    BLADE WRENCH
    Part Number: 488905-00
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $6.15
  • 302
    HEX WRENCH (5MM) – Part Number: 884299
    HEX WRENCH (5MM)
    Part Number: 884299
      On Order
    $6.15
  • 303
    Hex Wrench – Part Number: 099056-04
    Hex Wrench
    Part Number: 099056-04
      In Stock
    $5.16
  • 304
    Screw – Part Number: 488911-00
    Screw
    Part Number: 488911-00
      No Longer Available
  • 846
    Hardware Bag – Part Number: 489925-00
    Hardware Bag
    Part Number: 489925-00
      Special Order
    $9.89

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
