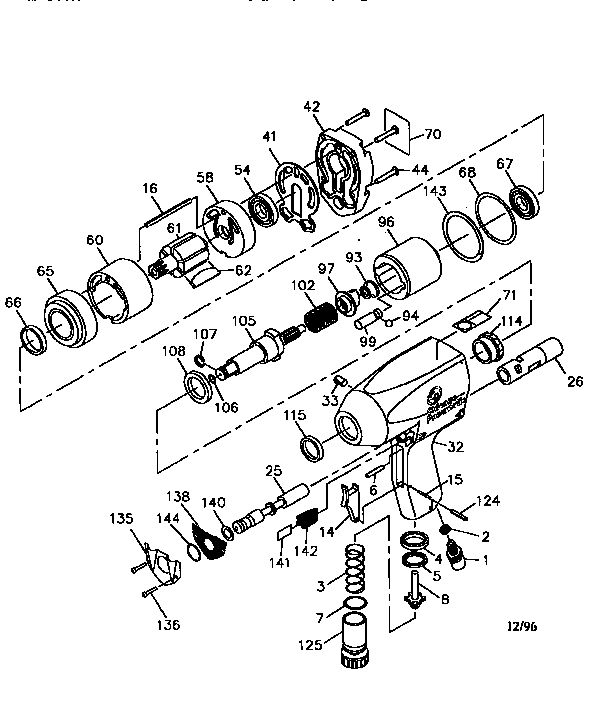

Unit Parts Diagram and Parts List for  Chicago Pneumatic Wrench
Unit Parts
Previous Showing All Parts Next
Unit Parts
Unit Parts Diagram and Parts List for  Chicago Pneumatic Wrench
  • 1
    Bushing – Part Number: CA142453
    Bushing
    Part Number: CA142453
      No Longer Available
  • 2
    Strainer – Part Number: CA143112
    Strainer
    Part Number: CA143112
      No Longer Available
  • 3
    Spring-throttle – Part Number: CA142464
    Spring-throttle
    Part Number: CA142464
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • 4
    Spacer-Valve – Part Number: C139038
    Spacer-Valve
    Part Number: C139038
      No Longer Available
  • 5
    Seat-throttle – Part Number: C139037
    Seat-throttle
    Part Number: C139037
    ★★★★★
    ★★★★★
    (3)
      In Stock
    $12.97
  • 6
    Pin – Part Number: CA142480
    Pin
    Part Number: CA142480
      No Longer Available
  • 7
    O-ring – Part Number: C105693
    O-ring
    Part Number: C105693
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 8
    Valve-throttle – Part Number: CA142460
    Valve-throttle
    Part Number: CA142460
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $18.83
  • 14
    Trigger – Part Number: CA142461
    Trigger
    Part Number: CA142461
      No Longer Available
  • 15
    Pin-Roll – Part Number: CA059034
    Pin-Roll
    Part Number: CA059034
      Special Order
    $6.16
  • 16
    Pin-roll – Part Number: CA142481
    Pin-roll
    Part Number: CA142481
      No Longer Available
  • 25
    Valve-rev – Part Number: CA142454
    Valve-rev
    Part Number: CA142454
      No Longer Available
  • 32
    Housing – Part Number: CA144382
    Housing
    Part Number: CA144382
      No Longer Available
  • 33
    Plug-Pipe – Part Number: S089953
    Plug-Pipe
    Part Number: S089953
      Special Order
    $7.02
  • 41
    Gasket – Part Number: CA142471
    Gasket
    Part Number: CA142471
      No Longer Available
  • 42
    Cover – Part Number: CA142457
    Cover
    Part Number: CA142457
      No Longer Available
  • 44
    Screw – Part Number: CA142465
    Screw
    Part Number: CA142465
      No Longer Available
  • 54
    Bearing-ball – Part Number: C066342
    Bearing-ball
    Part Number: C066342
      In Stock
    $32.95
  • 58
    Plate-Upper End – Part Number: CA142463
    Plate-Upper End
    Part Number: CA142463
      No Longer Available
  • 60
    Liner – Part Number: CA143643
    Liner
    Part Number: CA143643
      No Longer Available
  • 61
    Rotor – Part Number: CA144378
    Rotor
    Part Number: CA144378
      No Longer Available
  • 62
    Blade – Part Number: CA144094
    Blade
    Part Number: CA144094
      No Longer Available
  • 65
    Plate-Lower End – Part Number: CA142458
    Plate-Lower End
    Part Number: CA142458
      No Longer Available
  • 66
    Seal-Oil – Part Number: CA142476
    Seal-Oil
    Part Number: CA142476
      Special Order
    $6.53
  • 67
    Bearing-Ball – Part Number: C068659
    Bearing-Ball
    Part Number: C068659
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $35.15
  • 68
    O-Ring In-225 – Part Number: CA144372
    O-Ring In-225
    Part Number: CA144372
      Special Order
    $7.44
  • 70
    Plate-name – Part Number: CA142470
    Plate-name
    Part Number: CA142470
      No Longer Available
  • 71
    Decal-Safety Warning – Part Number: CA144007
    Decal-Safety Warning
    Part Number: CA144007
      Special Order
    $6.16
  • 93
    Pilot – Part Number: CA144374
    Pilot
    Part Number: CA144374
      No Longer Available
  • 94
    Ball-Cam – Part Number: C-011046
    Ball-Cam
    Part Number: C-011046
      No Longer Available
  • 96
    Cage – Part Number: CA144379
    Cage
    Part Number: CA144379
      No Longer Available
  • 97
    Cam – Part Number: CA144381
    Cam
    Part Number: CA144381
      No Longer Available
  • 99
    Pin anvil – Part Number: CA144370
    Pin anvil
    Part Number: CA144370
      No Longer Available
  • 102
    Spring – Part Number: CA144377
    Spring
    Part Number: CA144377
      No Longer Available
  • 105
    Shank – Part Number: CA144380
    Shank
    Part Number: CA144380
      No Longer Available
  • 106
    O-ring – Part Number: P083071
    O-ring
    Part Number: P083071
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 107
    Socket Retainer – Part Number: CA088097
    Socket Retainer
    Part Number: CA088097
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $6.32
  • 108
    Spacer – Part Number: CA144376
    Spacer
    Part Number: CA144376
      No Longer Available
  • 115
    Oil seal – Part Number: CA144375
    Oil seal
    Part Number: CA144375
      No Longer Available
  • 124
    Pin-spiral – Part Number: CA143003
    Pin-spiral
    Part Number: CA143003
      No Longer Available
  • 125
    Valve – Part Number: CA142459
    Valve
    Part Number: CA142459
      No Longer Available
  • 135
    Deflector – Part Number: CA142462
    Deflector
    Part Number: CA142462
      No Longer Available
  • 136
    Screw – Part Number: CA142466
    Screw
    Part Number: CA142466
      No Longer Available
  • 138
    Screen – Part Number: CA142478
    Screen
    Part Number: CA142478
      No Longer Available
  • 140
    O-ring – Part Number: CA142468
    O-ring
    Part Number: CA142468
      No Longer Available
  • 141
    Support – Part Number: CA143036
    Support
    Part Number: CA143036
      No Longer Available
  • 142
    Foam – Part Number: CA143037
    Foam
    Part Number: CA143037
      No Longer Available
  • 143
    Ring – Part Number: CA144371
    Ring
    Part Number: CA144371
      No Longer Available
  • 144
    O-Ring-016 – Part Number: C045689
    O-Ring-016
    Part Number: C045689
      Special Order
    $6.16
  • NI
    Instc.sht – Part Number: CA144503
    Instc.sht
    Part Number: CA144503
      No Longer Available
  • NI
    Owner
    Owner's manual
    Part Number: AT856
      No Longer Available
