Bosch Impact Wrench Replacement Parts For Model 3601JM5010

We Sell Only Genuine Bosch Parts

Popular Parts for 3601JM5010

Search Within Model

Questions & Answers for Bosch 3601JM5010
Browse all Parts Search by Area
Section 1 Diagram and Parts List for  Bosch Wrench
Section 1
Section 2 Diagram and Parts List for  Bosch Wrench
Section 2
Previous Showing All Parts Next
Section 1

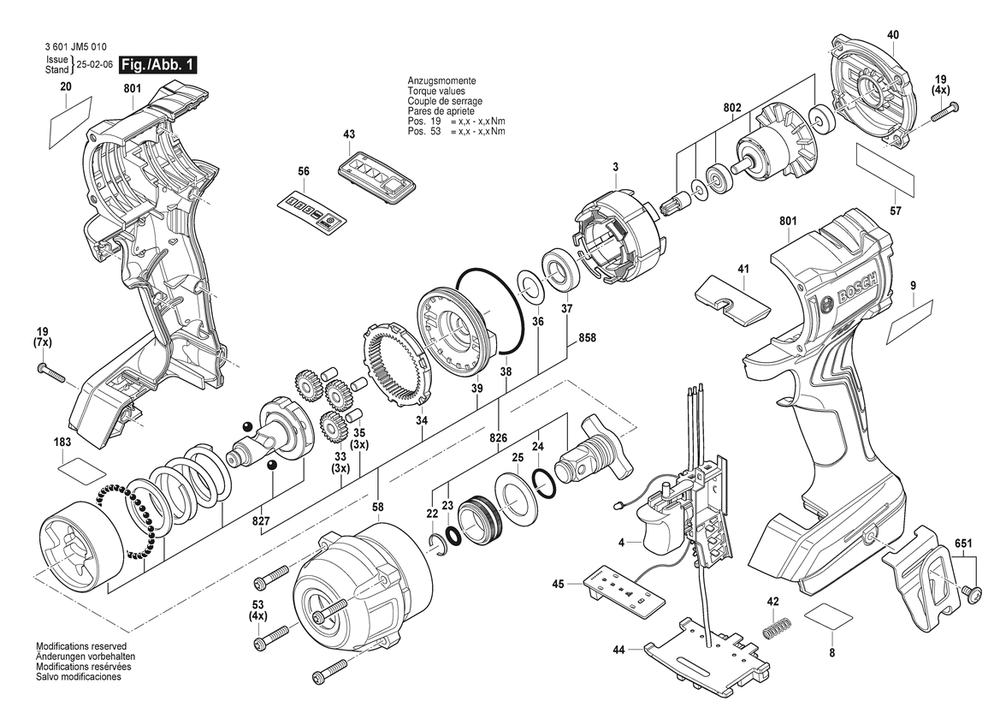

Section 1 Diagram and Parts List for  Bosch Wrench
  • 3
    STATOR – Part Number: 1619PS0726
    STATOR
    Part Number: 1619PS0726
      Special Order
    $14.42
  • 4
    SWITCH – Part Number: 1619PS3196
    SWITCH
    Part Number: 1619PS3196
      Special Order
    $30.48
  • 8
    NAMEPLATE – Part Number: 1619PS2622
    NAMEPLATE
    Part Number: 1619PS2622
      Special Order
    $5.95
  • 9
    MANUFACTURERS NAMEPLATE – Part Number: 1619PS2623
    MANUFACTURERS NAMEPLATE
    Part Number: 1619PS2623
      Special Order
    $5.95
  • 19
    PAN HEAD SCREW – Part Number: 1619PS0732
    PAN HEAD SCREW
    Part Number: 1619PS0732
      Special Order
    $5.95
  • 20
    WARNING LABEL – Part Number: 1619PS1470
    WARNING LABEL
    Part Number: 1619PS1470
      Special Order
    $5.95
  • 22
    RETAINING RING – Part Number: 1619PS0733
    RETAINING RING
    Part Number: 1619PS0733
      Special Order
    $5.95
  • 23
    O-RING – Part Number: 1619PS0734
    O-RING
    Part Number: 1619PS0734
      Special Order
    $5.95
  • 24
    O-RING – Part Number: 1619PS0735
    O-RING
    Part Number: 1619PS0735
      Special Order
    $5.95
  • 25
    WASHER – Part Number: 1619PS0736
    WASHER
    Part Number: 1619PS0736
      Special Order
    $5.95
  • 33
    PLANET GEAR – Part Number: 1619PS0737
    PLANET GEAR
    Part Number: 1619PS0737
      Special Order
    $5.95
  • 34
    RING GEAR – Part Number: 1619PS0738
    RING GEAR
    Part Number: 1619PS0738
      Special Order
    $5.95
  • 35
    DOWEL PIN – Part Number: 1619PS0739
    DOWEL PIN
    Part Number: 1619PS0739
      Special Order
    $5.95
  • 36
    WASHER – Part Number: 1619PS0740
    WASHER
    Part Number: 1619PS0740
      Special Order
    $5.95
  • 37
    BALL BEARING – Part Number: 1619PS0741
    BALL BEARING
    Part Number: 1619PS0741
      Special Order
    $5.95
  • 38
    O-RING – Part Number: 1619PS0742
    O-RING
    Part Number: 1619PS0742
      Special Order
    $5.95
  • 39
    COVER – Part Number: 1619PS0743
    COVER
    Part Number: 1619PS0743
      Special Order
    $5.95
  • 40
    END CAP – Part Number: 1619PS0744
    END CAP
    Part Number: 1619PS0744
      Special Order
    $5.95
  • 41
    ADJUSTING LEVER – Part Number: 1619PS0745
    ADJUSTING LEVER
    Part Number: 1619PS0745
      Special Order
    $5.95
  • 42
    COMPRESSION SPRING – Part Number: 1619PS0746
    COMPRESSION SPRING
    Part Number: 1619PS0746
      Special Order
    $5.95
  • 43
    HMI HOUSING – Part Number: 1619PS0747
    HMI HOUSING
    Part Number: 1619PS0747
      Special Order
    $5.95
  • 44
    CONTACT RETAINER – Part Number: 1619PS0758
    CONTACT RETAINER
    Part Number: 1619PS0758
      Special Order
    $7.10
  • 45
    PCB MULTIPLE – Part Number: 1619PS0942
    PCB MULTIPLE
    Part Number: 1619PS0942
      Special Order
    $5.95
  • 53
    PAN HEAD SCREW – Part Number: 1619PS0748
    PAN HEAD SCREW
    Part Number: 1619PS0748
      Special Order
    $5.95
  • 56
    LABEL – Part Number: 1619PS0749
    LABEL
    Part Number: 1619PS0749
      Special Order
    $5.95
  • 57
    LABEL – Part Number: 1619PS2628
    LABEL
    Part Number: 1619PS2628
      Special Order
    $5.95
  • 58
    GEAR HOUSING – Part Number: 1619PS0751
    GEAR HOUSING
    Part Number: 1619PS0751
      Special Order
    $12.52
  • 183
    WARNING LABEL – Part Number: 1619PS2625
    WARNING LABEL
    Part Number: 1619PS2625
      Special Order
    $5.95
  • 651
    CLIP – Part Number: 1619PS0752
    CLIP
    Part Number: 1619PS0752
      Special Order
    $5.95
  • 801
    HOUSING – Part Number: 1619PS0753
    HOUSING
    Part Number: 1619PS0753
      Special Order
    $8.20
  • 802
    ROTATOR – Part Number: 1619PS0754
    ROTATOR
    Part Number: 1619PS0754
      Special Order
    $10.90
  • 826
    COUPLING HALF – Part Number: 1619PS0755
    COUPLING HALF
    Part Number: 1619PS0755
      Special Order
    $14.42
  • 827
    STRIKER – Part Number: 1619PS0756
    STRIKER
    Part Number: 1619PS0756
      Special Order
    $23.70
  • 858
    GEAR HOUSING – Part Number: 1619PS0757
    GEAR HOUSING
    Part Number: 1619PS0757
      Special Order
    $52.96
Section 2

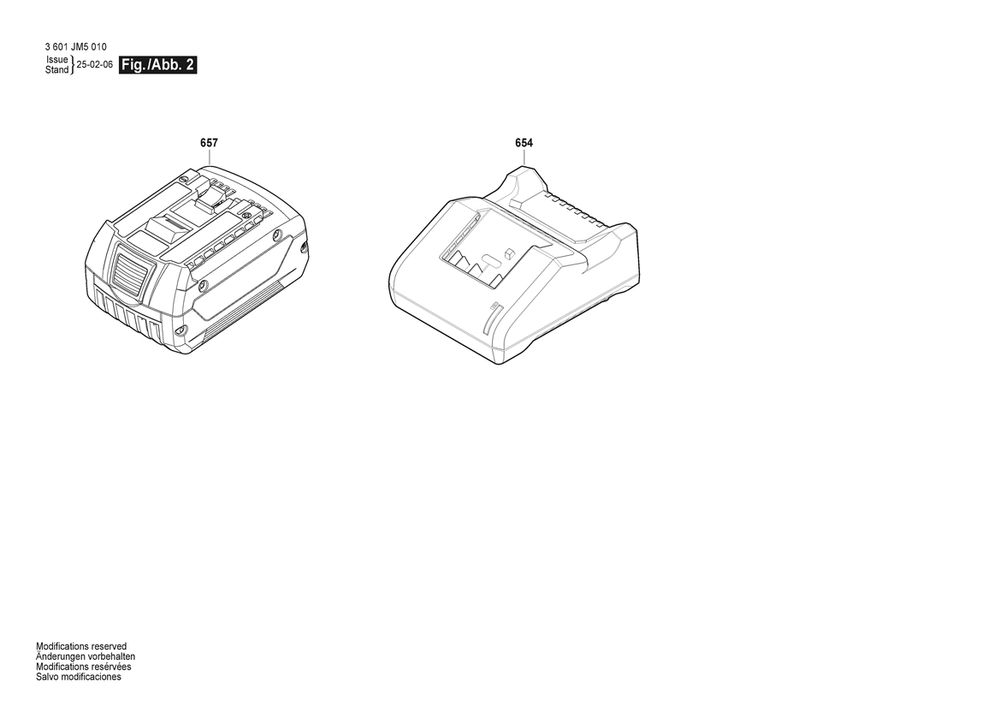

Section 2 Diagram and Parts List for  Bosch Wrench
  • 654
    Fast Charger – Part Number: 2607226251
    Fast Charger
    Part Number: 2607226251
      No Longer Available
  • 654
    FAST CHARGER – Part Number: 2607226281
    FAST CHARGER
    Part Number: 2607226281
      Special Order
    $46.16
  • 654
    Fast Charger – Part Number: 2607226267
    Fast Charger
    Part Number: 2607226267
      No Longer Available
  • 654
    Fast Charger – Part Number: 2607226253
    Fast Charger
    Part Number: 2607226253
      No Longer Available
  • 654
    Fast Charger – Part Number: 2607226297
    Fast Charger
    Part Number: 2607226297
      No Longer Available
  • 654
    Fast Charger – Part Number: 2607226283
    Fast Charger
    Part Number: 2607226283
      No Longer Available
  • 654
    Fast Charger – Part Number: 2607226537
    Fast Charger
    Part Number: 2607226537
      No Longer Available
  • 657
    Battery Pack – Part Number: 1607A350V9
    Battery Pack
    Part Number: 1607A350V9
      No Longer Available
  • 657
    BATTERY PACK – Part Number: 2607337069
    BATTERY PACK
    Part Number: 2607337069
      Special Order
    $155.88
  • 657
    Battery Pack – Part Number: 1607A350M0
    Battery Pack
    Part Number: 1607A350M0
      No Longer Available
