Page A Diagram and Parts List for  Shindaiwa Water Pump
Page A
Page B Diagram and Parts List for  Shindaiwa Water Pump
Page B
Page C Diagram and Parts List for  Shindaiwa Water Pump
Page C
Page D Diagram and Parts List for  Shindaiwa Water Pump
Page D
Page E Diagram and Parts List for  Shindaiwa Water Pump
Page E
Page F Diagram and Parts List for  Shindaiwa Water Pump
Page F
Page G Diagram and Parts List for  Shindaiwa Water Pump
Page G
Page H Diagram and Parts List for  Shindaiwa Water Pump
Page H
Page I Diagram and Parts List for  Shindaiwa Water Pump
Page I
Page J Diagram and Parts List for  Shindaiwa Water Pump
Page J
Page K Diagram and Parts List for  Shindaiwa Water Pump
Page K
Page L Diagram and Parts List for  Shindaiwa Water Pump
Page L
Page M Diagram and Parts List for  Shindaiwa Water Pump
Page M

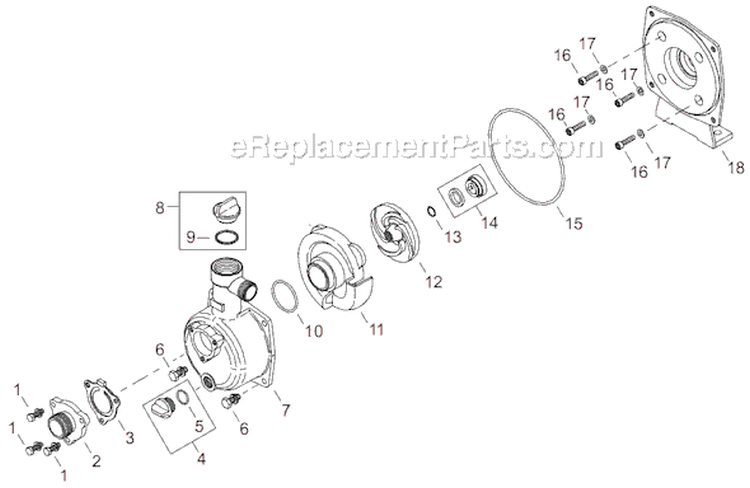

Page N Diagram and Parts List for  Shindaiwa Water Pump
Page N

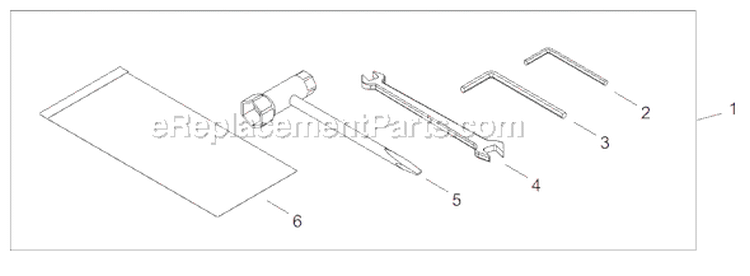

Page O Diagram and Parts List for  Shindaiwa Water Pump
Page O

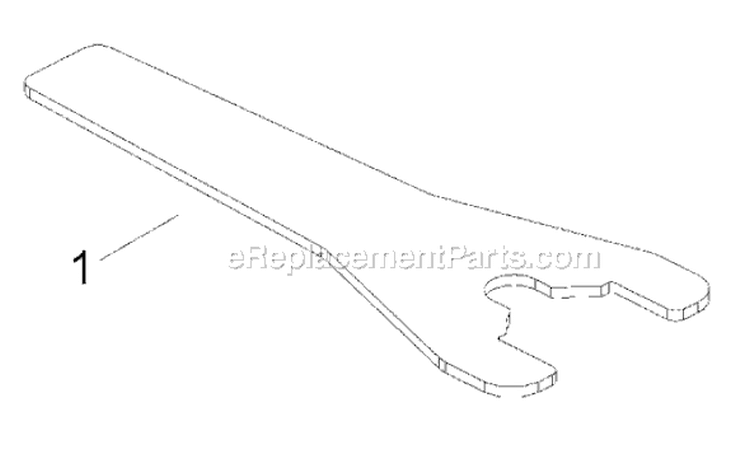

Page P Diagram and Parts List for  Shindaiwa Water Pump
Page P
Previous Showing All Parts Next

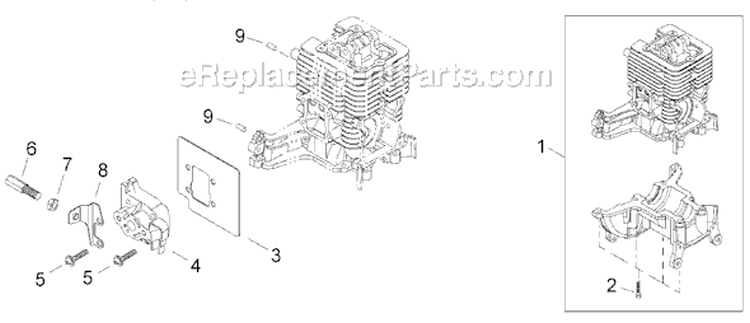

Page A
Page A Diagram and Parts List for  Shindaiwa Water Pump

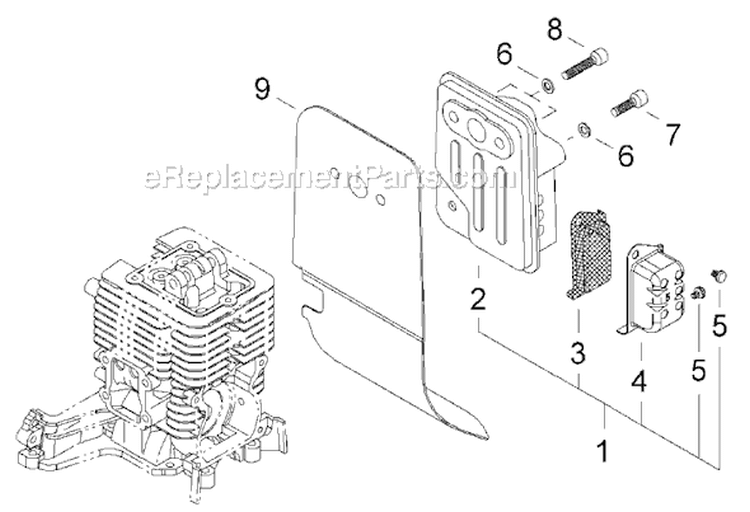

Page B
Page B Diagram and Parts List for  Shindaiwa Water Pump

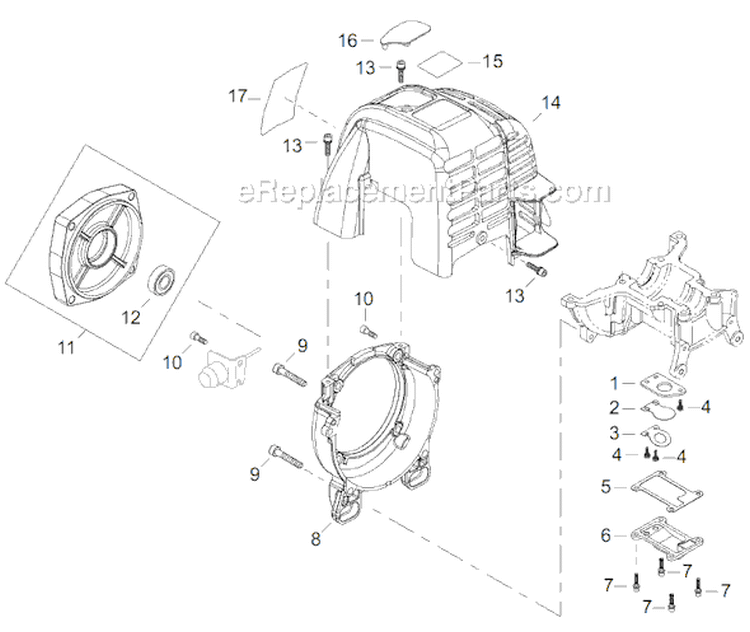

Page C
Page C Diagram and Parts List for  Shindaiwa Water Pump
  • C-1
    Plate, Reed Backing – Part Number: A200000750
    Plate, Reed Backing
    Part Number: A200000750
      In Stock
    $16.32
  • C-2
    Valve, Reed – Part Number: A211000030
    Valve, Reed
    Part Number: A211000030
      In Stock
    $7.48
  • C-3
    Reed Valve Stop – Part Number: A212000040
    Reed Valve Stop
    Part Number: A212000040
      Special Order
    $5.95
  • C-4
    Screw Sw M310 – Part Number: 9134103010
    Screw Sw M310
    Part Number: 9134103010
      Special Order
    $5.95
  • C-5
    Gasket, Reed Valve – Part Number: V109000100
    Gasket, Reed Valve
    Part Number: V109000100
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • C-6
    Cover, Reed Valve – Part Number: A123000000
    Cover, Reed Valve
    Part Number: A123000000
      Special Order
    $7.88
  • C-7
    Screw - 4x14 – Part Number: V202000350
    Screw - 4x14
    Part Number: V202000350
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • C-8
    Cover, Fan – Part Number: A172001520
    Cover, Fan
    Part Number: A172001520
      Special Order
    $53.51
  • C-9
    Chainsaw Screw 5x30 – Part Number: 90010505030
    Chainsaw Screw 5x30
    Part Number: 90010505030
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • C-10
    Bolt, Hex 5X16 – Part Number: 90010505016
    Bolt, Hex 5X16
    Part Number: 90010505016
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • C-11
    Set, Pump Adaptor – Part Number: E202000150
    Set, Pump Adaptor
    Part Number: E202000150
      Special Order
    $53.22
  • C-12
    BEARING, BALL - 6002 – Part Number: V592000130
    BEARING, BALL - 6002
    Part Number: V592000130
      Special Order
    $17.42
  • C-13
    Screw - 4x14 – Part Number: V202000350
    Screw - 4x14
    Part Number: V202000350
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • C-14
    Engine Cover – Part Number: 68510-32110
    Engine Cover
    Part Number: 68510-32110
      Special Order
    $30.28
  • C-15
    Gp3410 Id Label – Part Number: 68510-91320
    Gp3410 Id Label
    Part Number: 68510-91320
      Special Order
    $5.95
  • C-16
    Grommet – Part Number: A429000140
    Grommet
    Part Number: A429000140
      Special Order
    $5.95
  • C-17
    Label-Trade – Part Number: X504002530
    Label-Trade
    Part Number: X504002530
      No Longer Available

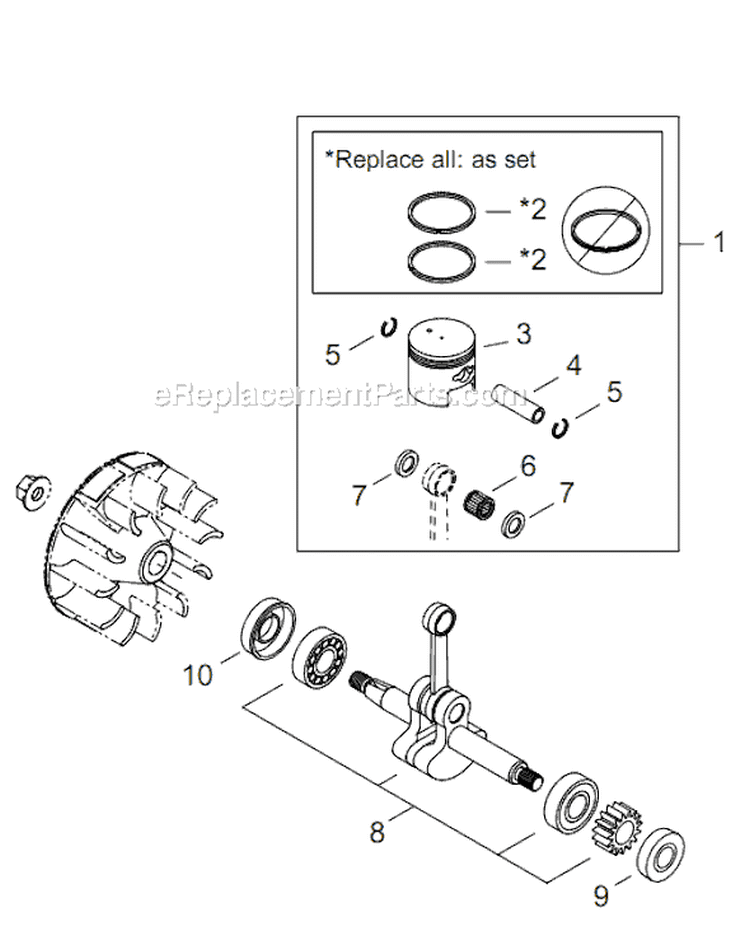

Page D
Page D Diagram and Parts List for  Shindaiwa Water Pump
  • D-1
    Kit, Piston – Part Number: P021033972
    Kit, Piston
    Part Number: P021033972
      Special Order
    $93.33
  • D-2
    Ring, Piston – Part Number: A101000240
    Ring, Piston
    Part Number: A101000240
      In Stock
    Minimum Quantity of 2 required
    $7.88
  • D-3
    Piston – Part Number: A100000481
    Piston
    Part Number: A100000481
      Special Order
    $40.87
  • D-4
    Piston Pin – Part Number: V608000060
    Piston Pin
    Part Number: V608000060
      In Stock
    $6.88
  • D-5
    Snap Ring – Part Number: V580000110
    Snap Ring
    Part Number: V580000110
      In Stock
    $5.95
  • D-6
    Bearing, Needle 10 – Part Number: V555000080
    Bearing, Needle 10
    Part Number: V555000080
      Special Order
    $9.66
  • D-7
    Washer, Thrust 10 – Part Number: V307000200
    Washer, Thrust 10
    Part Number: V307000200
      Special Order
    $8.53
  • D-8
    Assy, Crankshaft – Part Number: A011000651
    Assy, Crankshaft
    Part Number: A011000651
      Special Order
    $140.53
  • D-9
    Assy, Crankshaft – Part Number: A011000630
    Assy, Crankshaft
    Part Number: A011000630
      Special Order
    $132.61
  • D-10
    Seal, Oil 12 – Part Number: V505000060
    Seal, Oil 12
    Part Number: V505000060
      Special Order
    $10.72

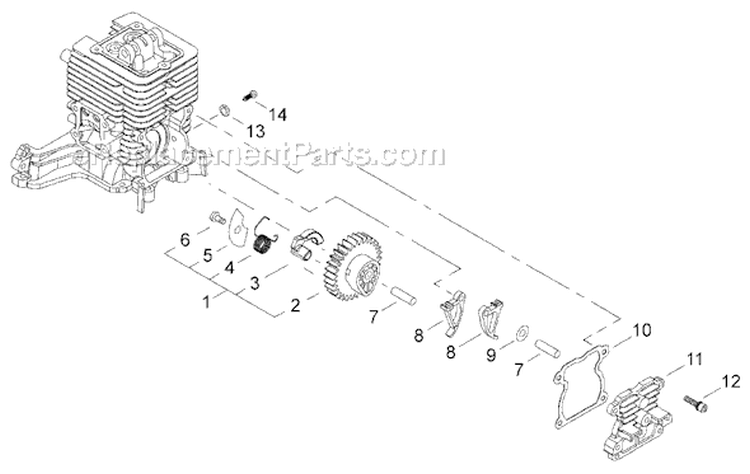

Page E
Page E Diagram and Parts List for  Shindaiwa Water Pump
  • E-1
    Cam Gear Assembly – Part Number: A063000000
    Cam Gear Assembly
    Part Number: A063000000
      In Stock
    $23.93
  • E-2
    Cam Gear – Part Number: A622000000
    Cam Gear
    Part Number: A622000000
      Special Order
    $13.50
  • E-3
    Weight – Part Number: A146000000
    Weight
    Part Number: A146000000
      Special Order
    $5.95
  • E-4
    Spring, Coil – Part Number: V452000610
    Spring, Coil
    Part Number: V452000610
      Special Order
    $5.95
  • E-5
    Plate, Cover – Part Number: C603000240
    Plate, Cover
    Part Number: C603000240
      Special Order
    $5.95
  • E-6
    Screw, Tapping 4x6 – Part Number: 9144904006
    Screw, Tapping 4x6
    Part Number: 9144904006
      Special Order
    $5.95
  • E-7
    Pin, Locating – Part Number: V623000030
    Pin, Locating
    Part Number: V623000030
      Special Order
    $5.95
  • E-8
    Follower, Cam – Part Number: A600000001
    Follower, Cam
    Part Number: A600000001
      In Stock
    $17.48
  • E-9
    Washer 5Mm – Part Number: V303000220
    Washer 5Mm
    Part Number: V303000220
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • E-10
    Gasket, Cam Gear – Part Number: V109000040
    Gasket, Cam Gear
    Part Number: V109000040
      In Stock
    $5.95
  • E-11
    Cover, Cam Gear – Part Number: A136000000
    Cover, Cam Gear
    Part Number: A136000000
      Special Order
    $13.88
  • E-12
    Screw - 4x14 – Part Number: V202000350
    Screw - 4x14
    Part Number: V202000350
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • E-13
    Washer – Part Number: V303000120
    Washer
    Part Number: V303000120
      Special Order
    $5.95
  • E-14
    Screw M5 – Part Number: V253000540
    Screw M5
    Part Number: V253000540
      Special Order
    $5.95

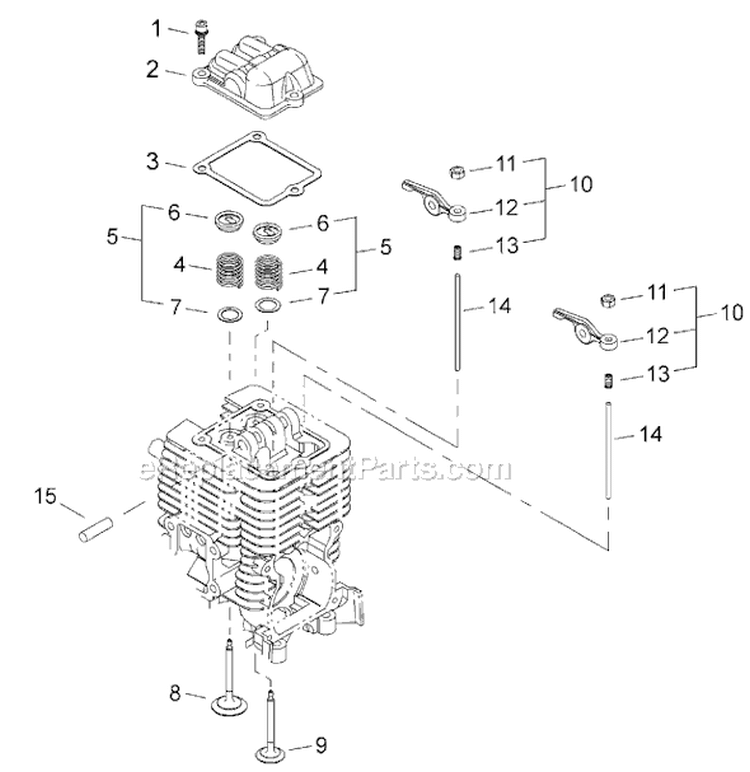

Page F
Page F Diagram and Parts List for  Shindaiwa Water Pump
  • F-1
    Screw - 4x14 – Part Number: V202000350
    Screw - 4x14
    Part Number: V202000350
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • F-2
    Cover, Rocker Arm – Part Number: A137000000
    Cover, Rocker Arm
    Part Number: A137000000
      Special Order
    $6.62
  • F-3
    Gasket, Rocker Arm – Part Number: V109000050
    Gasket, Rocker Arm
    Part Number: V109000050
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • F-4
    Exhaust Valve – Part Number: A603000050
    Exhaust Valve
    Part Number: A603000050
      Special Order
    $27.36
  • F-5
    Assy, Valve Retainer – Part Number: P021027590
    Assy, Valve Retainer
    Part Number: P021027590
      Special Order
    $25.88
  • F-6
    Valve Retainer – Part Number: A606000040
    Valve Retainer
    Part Number: A606000040
      Special Order
    $10.72
  • F-7
    Washer, Valve 9 – Part Number: V392000030
    Washer, Valve 9
    Part Number: V392000030
      Special Order
    $5.95
  • F-8
    Valve, Intake – Part Number: A603000000
    Valve, Intake
    Part Number: A603000000
      Special Order
    $21.16
  • F-9
    Valve, Exhaust – Part Number: A603000010
    Valve, Exhaust
    Part Number: A603000010
      Special Order
    $26.92
  • F-10
    Rocker Arm Assembly – Part Number: A610000050
    Rocker Arm Assembly
    Part Number: A610000050
      Special Order
    $39.02
  • F-11
    Adjuster Lock Nut – Part Number: V263000230
    Adjuster Lock Nut
    Part Number: V263000230
      Special Order
    $5.95
  • F-12
    Valve Retainer – Part Number: A606000040
    Valve Retainer
    Part Number: A606000040
      Special Order
    $10.72
  • F-13
    Screw, Adjuster – Part Number: A613000010
    Screw, Adjuster
    Part Number: A613000010
      Special Order
    $5.95
  • F-14
    Pushrod – Part Number: A607000001
    Pushrod
    Part Number: A607000001
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • F-15
    Shaft, Rocker Arm.05x37.8mm – Part Number: V623000010
    Shaft, Rocker Arm.05x37.8mm
    Part Number: V623000010
      Special Order
    $5.95

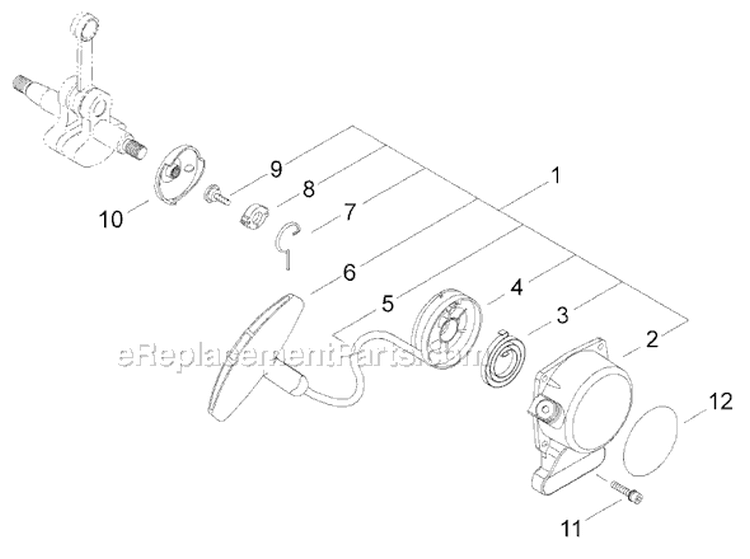

Page G
Page G Diagram and Parts List for  Shindaiwa Water Pump

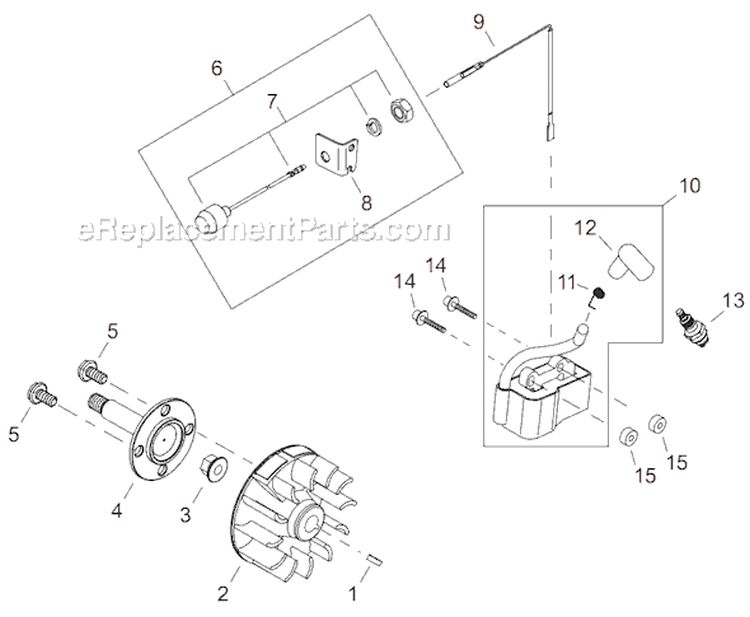

Page H
Page H Diagram and Parts List for  Shindaiwa Water Pump

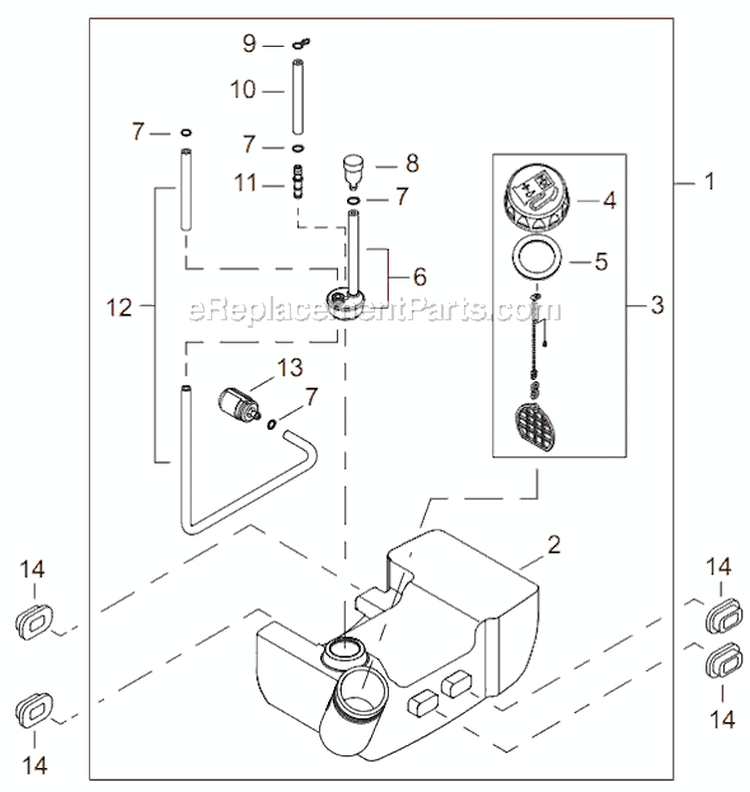

Page I
Page I Diagram and Parts List for  Shindaiwa Water Pump

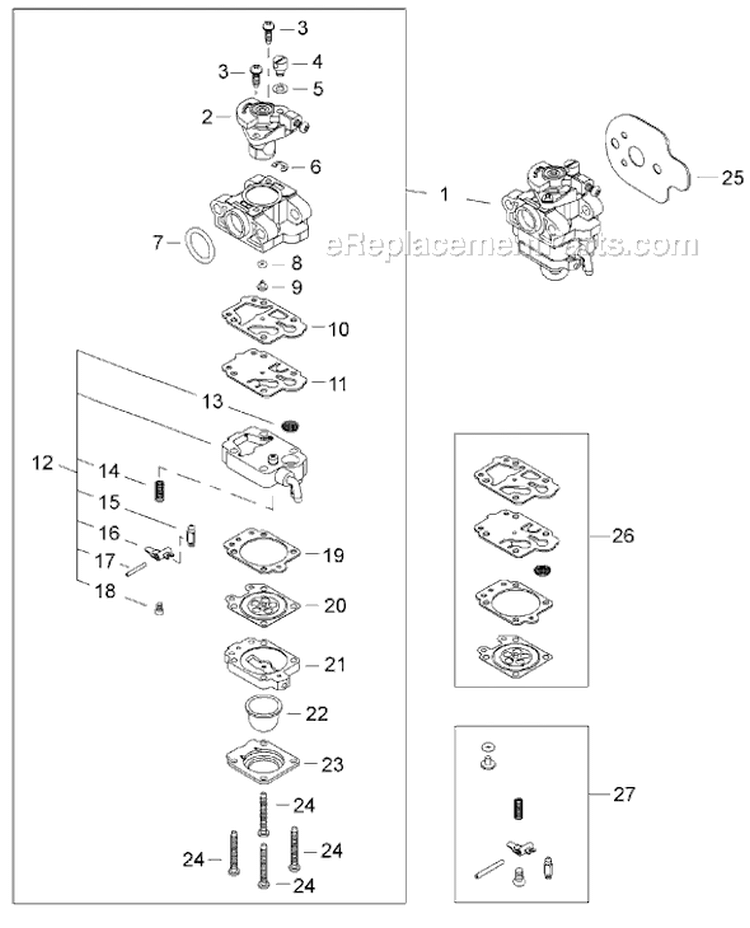

Page J
Page J Diagram and Parts List for  Shindaiwa Water Pump

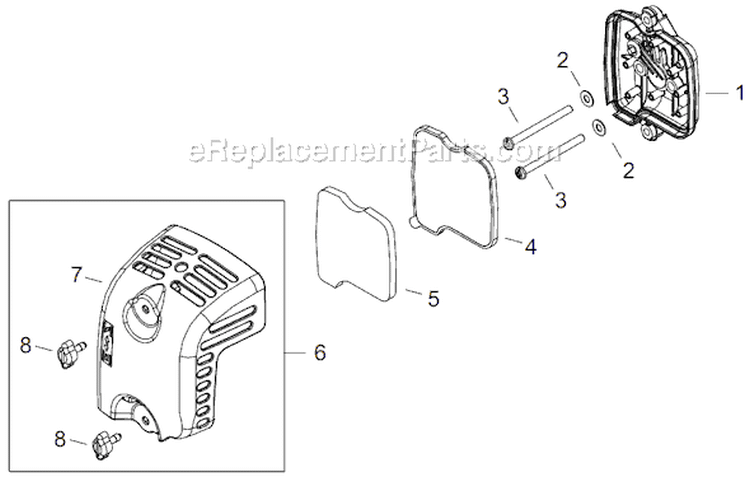

Page K
Page K Diagram and Parts List for  Shindaiwa Water Pump

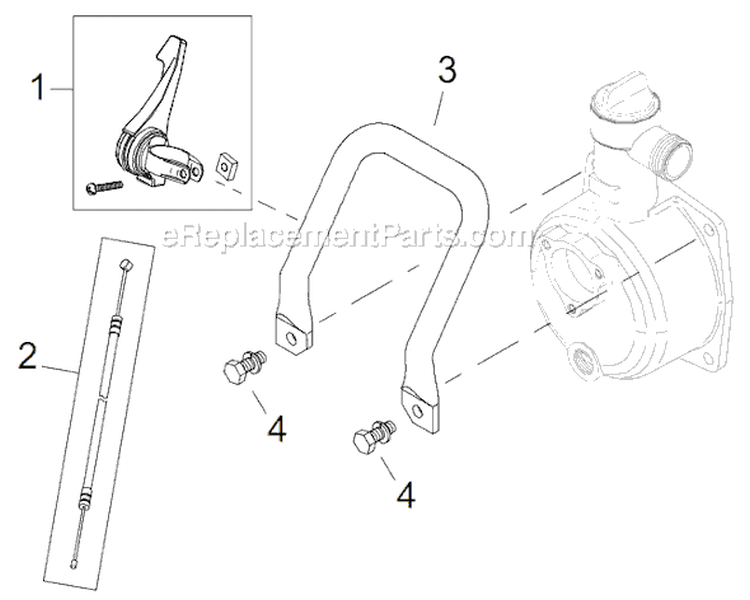

Page L
Page L Diagram and Parts List for  Shindaiwa Water Pump
  • L-1
    Assy, Throttle Control – Part Number: C044001110
    Assy, Throttle Control
    Part Number: C044001110
      Special Order
    $14.42
  • L-2
    Throttle Cable – Part Number: 68510-83110
    Throttle Cable
    Part Number: 68510-83110
      Special Order
    $10.86
  • L-3
    Handle – Part Number: P022026050
    Handle
    Part Number: P022026050
      Special Order
    $56.07
  • L-4
    Bolt Sw M8x22 – Part Number: 68930-63340
    Bolt Sw M8x22
    Part Number: 68930-63340
      No Longer Available

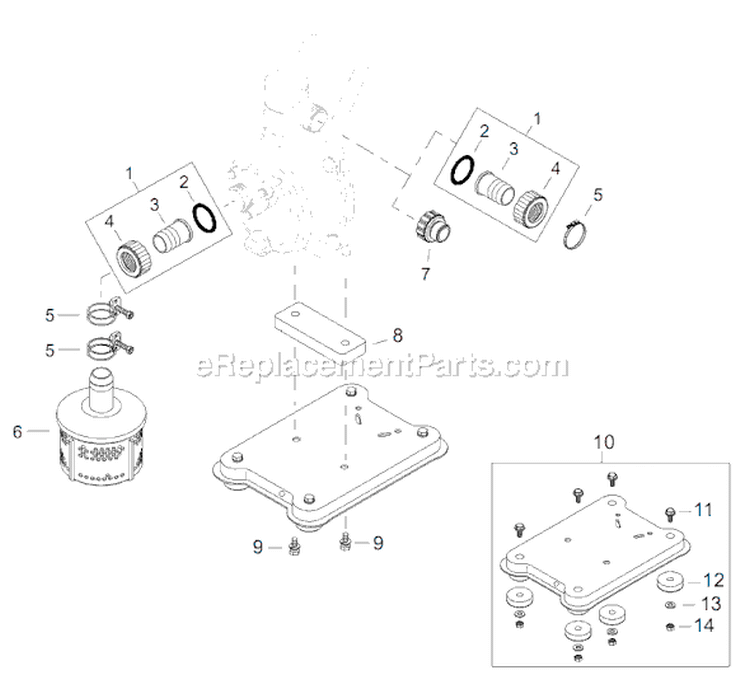

Page M
Page M Diagram and Parts List for  Shindaiwa Water Pump
  • M-1
    Hose Coupling Kit – Part Number: 68930-65310
    Hose Coupling Kit
    Part Number: 68930-65310
      Special Order
    $26.48
  • M-2
    Washer – Part Number: P022026200
    Washer
    Part Number: P022026200
      Special Order
    $5.95
  • M-3
    Coupling, Hose – Part Number: P022026210
    Coupling, Hose
    Part Number: P022026210
      Special Order
    $5.95
  • M-4
    Nut, Ring – Part Number: P022026220
    Nut, Ring
    Part Number: P022026220
      Special Order
    $6.62
  • M-5
    Hose Clamp 32 – Part Number: V495001610
    Hose Clamp 32
    Part Number: V495001610
      Special Order
    $7.78
  • M-6
    Strainer – Part Number: P022026230
    Strainer
    Part Number: P022026230
      Special Order
    $30.98
  • M-7
    Adaptor, Hose – Part Number: P022026250
    Adaptor, Hose
    Part Number: P022026250
      Special Order
    $8.88
  • M-8
    Spacer 9Mm Thick – Part Number: P022026170
    Spacer 9Mm Thick
    Part Number: P022026170
      Special Order
    $19.00
  • M-9
    Bolt Sw M8x25 – Part Number: 68930-61330
    Bolt Sw M8x25
    Part Number: 68930-61330
      Special Order
    $5.95
  • M-10
    Pump Base Assembly – Part Number: 68930-64010
    Pump Base Assembly
    Part Number: 68930-64010
      Special Order
    $99.94
  • M-11
    Bolt Sw M6x16 – Part Number: 68930-64320
    Bolt Sw M6x16
    Part Number: 68930-64320
      Special Order
    $5.95
  • M-12
    Cushion – Part Number: P022026130
    Cushion
    Part Number: P022026130
      Special Order
    $7.02
  • M-13
    Washer 19 – Part Number: 68930-64330
    Washer 19
    Part Number: 68930-64330
      Special Order
    $5.95
  • M-14
    Nut M6 – Part Number: 68930-64340
    Nut M6
    Part Number: 68930-64340
      Special Order
    $5.95
Page N
Page N Diagram and Parts List for  Shindaiwa Water Pump
  • N-1
    Bolt Sw M6x20 – Part Number: 68930-63360
    Bolt Sw M6x20
    Part Number: 68930-63360
      Special Order
    $5.95
  • N-2
    Port, Suction – Part Number: P022025960
    Port, Suction
    Part Number: P022025960
      Special Order
    $28.20
  • N-3
    Valve, Suction – Part Number: P022025970
    Valve, Suction
    Part Number: P022025970
      Special Order
    $18.66
  • N-4
    Assy, Drain Plug – Part Number: P022025990
    Assy, Drain Plug
    Part Number: P022025990
      In Stock
    $7.78
  • N-5
    Drain Plug O-Ring – Part Number: 68930-63400
    Drain Plug O-Ring
    Part Number: 68930-63400
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • N-6
    Bolt Sw M8x20 – Part Number: 68930-63350
    Bolt Sw M8x20
    Part Number: 68930-63350
      Special Order
    $5.95
  • N-7
    Case, Pump – Part Number: P022025950
    Case, Pump
    Part Number: P022025950
      Special Order
    $129.64
  • N-8
    Assy, Filler Plug – Part Number: P022026000
    Assy, Filler Plug
    Part Number: P022026000
      Special Order
    $16.50
  • N-9
    Filler Plug O-Ring – Part Number: 68930-63380
    Filler Plug O-Ring
    Part Number: 68930-63380
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • N-10
    Volute O-Ring – Part Number: 68930-62320
    Volute O-Ring
    Part Number: 68930-62320
      No Longer Available
  • N-11
    Case, Volute – Part Number: P022026020
    Case, Volute
    Part Number: P022026020
      Special Order
    $62.25
  • N-12
    Impeller – Part Number: P022026030
    Impeller
    Part Number: P022026030
      Special Order
    $52.02
  • N-13
    Shim 0.3 Mm Thick – Part Number: P022026040
    Shim 0.3 Mm Thick
    Part Number: P022026040
      Special Order
    $5.95
  • N-14
    Seal, Mechanical – Part Number: P022026060
    Seal, Mechanical
    Part Number: P022026060
      Special Order
    $99.44
  • N-15
    Pump Housing O-Ring – Part Number: 68930-61310
    Pump Housing O-Ring
    Part Number: 68930-61310
      No Longer Available
  • N-16
    Bolt M6x55 – Part Number: 68930-61340
    Bolt M6x55
    Part Number: 68930-61340
      Special Order
    $7.62
  • N-17
    Sealing Washer 6 – Part Number: 68930-61350
    Sealing Washer 6
    Part Number: 68930-61350
      Special Order
    $5.95
  • N-18
    Cover, Pump – Part Number: P022026010
    Cover, Pump
    Part Number: P022026010
      Special Order
    $95.89
Page O
Page O Diagram and Parts List for  Shindaiwa Water Pump
  • O-1
    Service Tool Kit – Part Number: 68510-92310
    Service Tool Kit
    Part Number: 68510-92310
      No Longer Available
  • O-2
    Wrench, Hex 3Mm – Part Number: X605000090
    Wrench, Hex 3Mm
    Part Number: X605000090
      Special Order
    $5.95
  • O-3
    Wrench, Hex 4 mm – Part Number: X605000100
    Wrench, Hex 4 mm
    Part Number: X605000100
      Special Order
    $5.95
  • O-4
    Open End Wrench – Part Number: 89511200330
    Open End Wrench
    Part Number: 89511200330
      In Stock
    $5.95
  • O-5
    T-Wrench 16X13 – Part Number: X602000160
    T-Wrench 16X13
    Part Number: X602000160
      Special Order
    $5.95
  • O-6
    Tool Bag – Part Number: X705000180
    Tool Bag
    Part Number: X705000180
      Special Order
    $5.95
Page P
Page P Diagram and Parts List for  Shindaiwa Water Pump

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
