Makita Centrifugal Pump Water Pump Replacement Parts For Model EW110R

Makita Parts We Sell Only Genuine Makita Parts

Popular Parts for EW110R

Search Within Model

Questions & Answers for Makita EW110R
Browse all Parts Search by Area

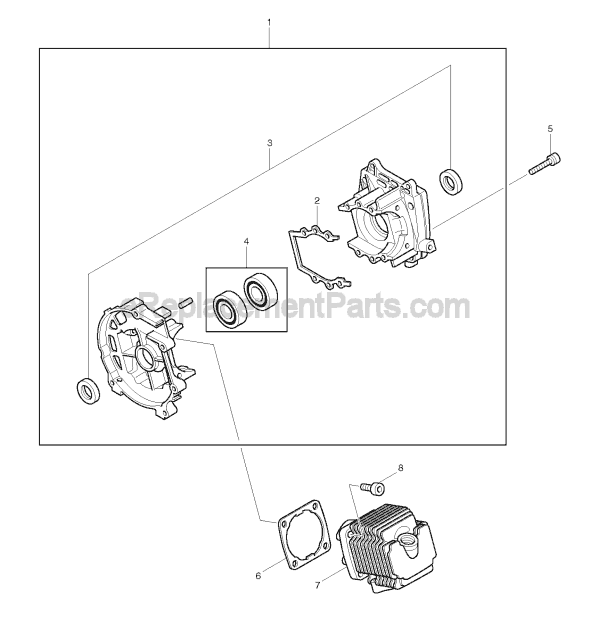

Page A Diagram and Parts List for  Makita
Page A

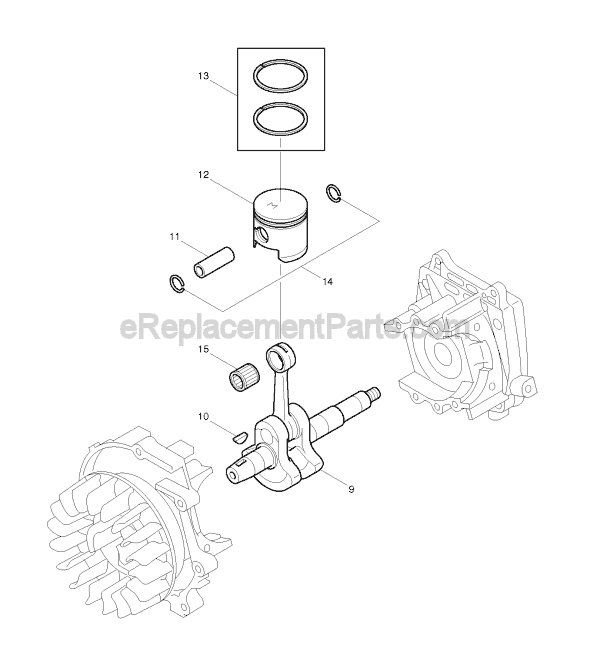

Page B Diagram and Parts List for  Makita
Page B

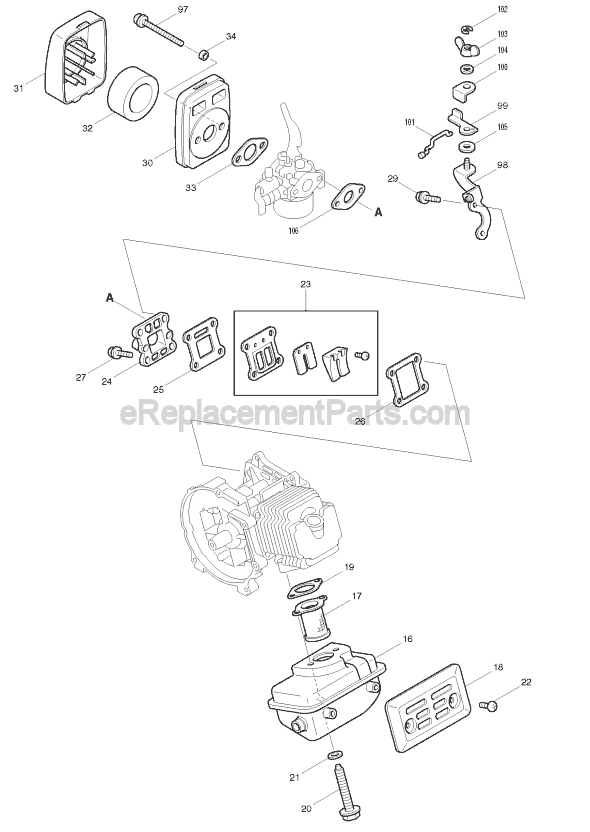

Page C Diagram and Parts List for  Makita
Page C

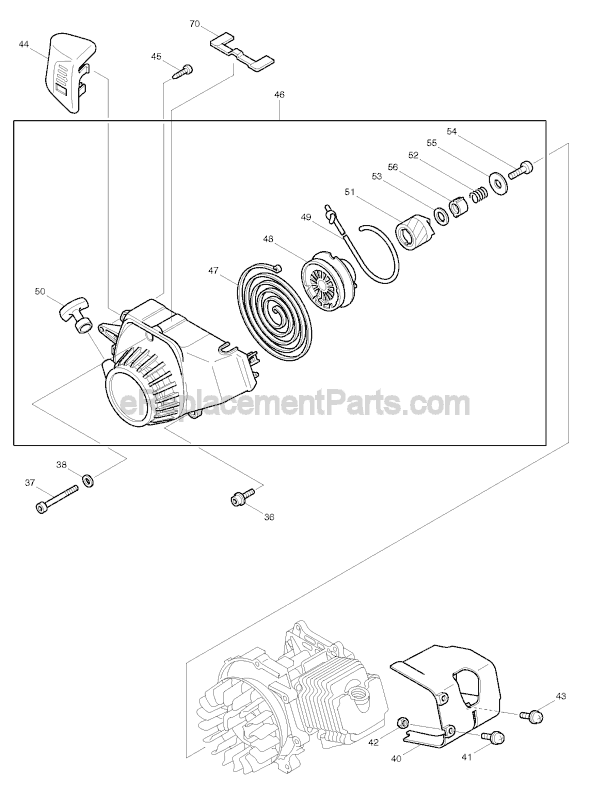

Page D Diagram and Parts List for  Makita
Page D

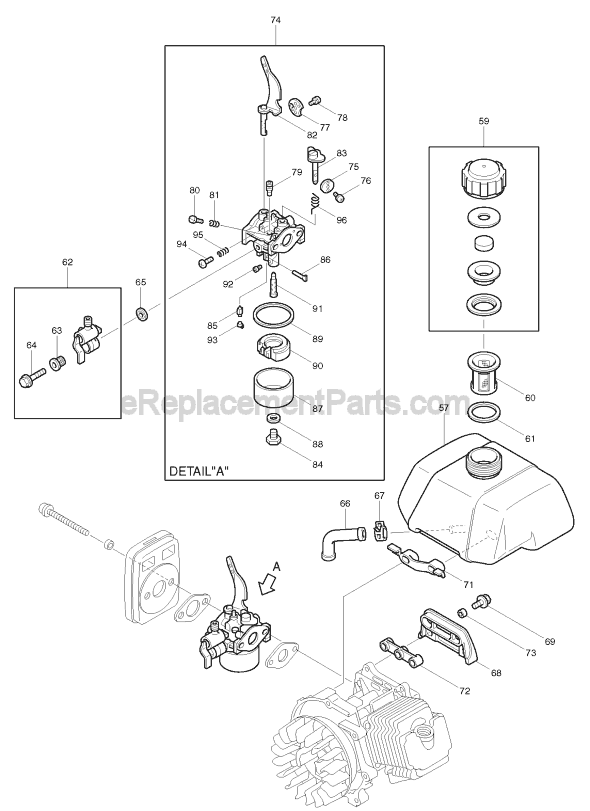

Page E Diagram and Parts List for  Makita
Page E

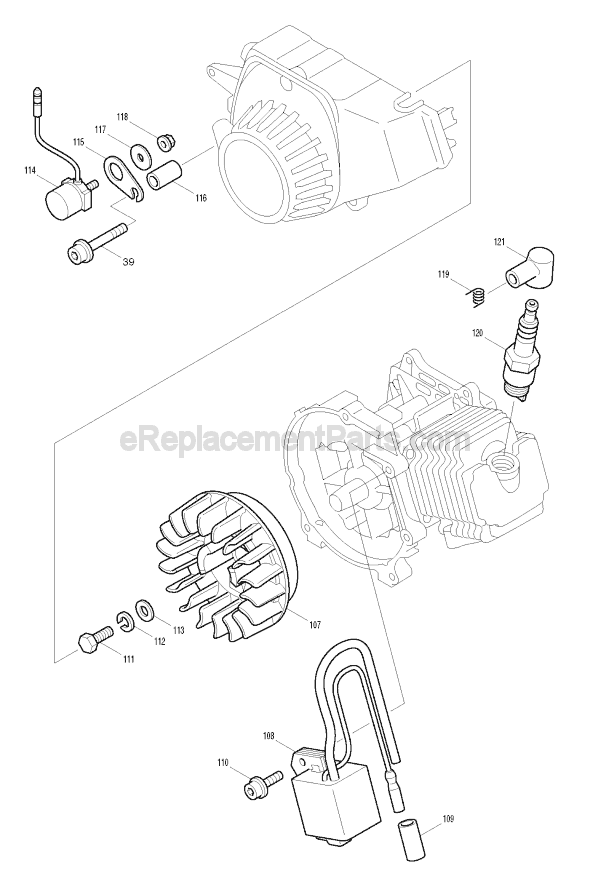

Page F Diagram and Parts List for  Makita
Page F

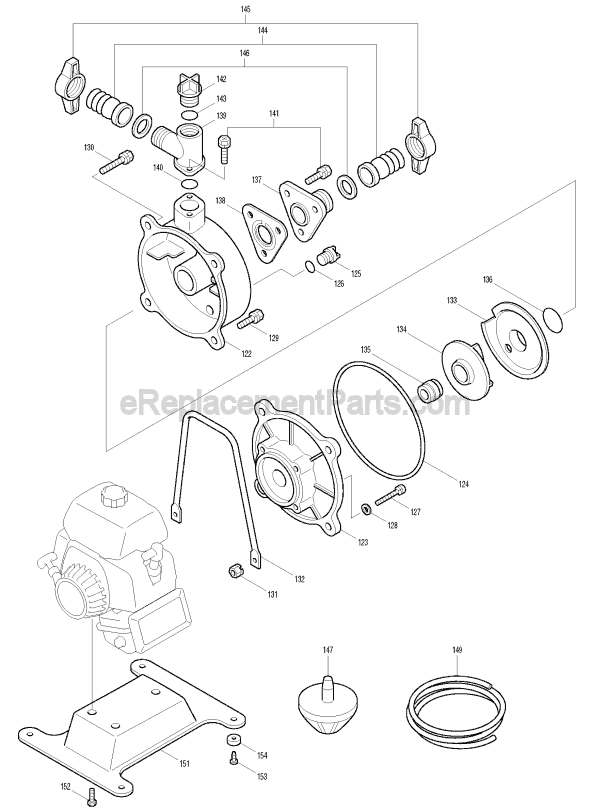

Page G Diagram and Parts List for  Makita
Page G
Previous Showing All Parts Next
Page A
Page A Diagram and Parts List for  Makita
  • 1
    Crank Case Assembly – Part Number: 5411005000
    Crank Case Assembly
    Part Number: 5411005000
      Special Order
    $197.06
  • 2
    Crankcase Gasket – Part Number: 541-15012-00
    Crankcase Gasket
    Part Number: 541-15012-00
      No Longer Available
  • 3
    Oil Seal – Part Number: 044-01599-50
    Oil Seal
    Part Number: 044-01599-50
      No Longer Available
  • 4
    Ball Bearing 6202C3 – Part Number: 0600159880
    Ball Bearing 6202C3
    Part Number: 0600159880
      Special Order
    $22.44
  • 5
    Hex. Socket Head Bolt M5X30 – Part Number: 0119059940
    Hex. Socket Head Bolt M5X30
    Part Number: 0119059940
      Special Order
    $4.13
  • 6
    Cylinder Gasket – Part Number: 442156-7
    Cylinder Gasket
    Part Number: 442156-7
      No Longer Available
  • 7
    Cylinder – Part Number: 54115003004
    Cylinder
    Part Number: 54115003004
      No Longer Available
  • 8
    Hex. Socket Head Bolt M6X18 – Part Number: 0119069990
    Hex. Socket Head Bolt M6X18
    Part Number: 0119069990
      Special Order
    $4.13
  • 9
    Crankshaft – Part Number: 5412007000
    Crankshaft
    Part Number: 5412007000
      Special Order
    $176.53
  • 10
    Woodruff Key – Part Number: 254040-2
    Woodruff Key
    Part Number: 254040-2
      No Longer Available
  • 11
    Piston Pin – Part Number: 5412500300
    Piston Pin
    Part Number: 5412500300
      Special Order
    $5.48
  • 12
    Piston – Part Number: 5412500800
    Piston
    Part Number: 5412500800
      Special Order
    $35.08
  • 13
    Piston Ring – Part Number: 5402500600
    Piston Ring
    Part Number: 5402500600
      No Longer Available
  • 14
    Clip – Part Number: 056-50999-90
    Clip
    Part Number: 056-50999-90
      No Longer Available
  • 15
    Needle Roller Bearing – Part Number: 541-25013-00
    Needle Roller Bearing
    Part Number: 541-25013-00
      No Longer Available
  • 16
    Muffler – Part Number: 5413028000
    Muffler
    Part Number: 5413028000
      Special Order
    $53.44
  • 17
    Spark Arrestor – Part Number: 5413031000
    Spark Arrestor
    Part Number: 5413031000
      Special Order
    $33.16
  • 18
    Muffler Cover – Part Number: 5403502400
    Muffler Cover
    Part Number: 5403502400
      Special Order
    $11.10
  • 19
    Muffler Gasket – Part Number: 5303500700
    Muffler Gasket
    Part Number: 5303500700
      No Longer Available
  • 20
    Socket Head Bolt – Part Number: 0119069830
    Socket Head Bolt
    Part Number: 0119069830
      Special Order
    $4.13
  • 21
    Washer – Part Number: 003-10060-00
    Washer
    Part Number: 003-10060-00
      No Longer Available
  • 22
    Screw M5X6 – Part Number: 014-00599-62
    Screw M5X6
    Part Number: 014-00599-62
      No Longer Available
  • 23
    Valve Reed Assembly – Part Number: 541-30070-00
    Valve Reed Assembly
    Part Number: 541-30070-00
      No Longer Available
  • 24
    Insulator – Part Number: 5413503301
    Insulator
    Part Number: 5413503301
      Special Order
    $13.01
  • 25
    Insulator Gasket – Part Number: 541-35012-00
    Insulator Gasket
    Part Number: 541-35012-00
      No Longer Available
  • 26
    Bracket Gasket – Part Number: 5413502800
    Bracket Gasket
    Part Number: 5413502800
      Special Order
    $4.13
  • 27
    Pan Head Screw M5x20 – Part Number: 0043705200
    Pan Head Screw M5x20
    Part Number: 0043705200
      Special Order
    $4.13
  • 29
    Screw – Part Number: 0043505220
    Screw
    Part Number: 0043505220
      Special Order
    $4.13
  • 30
    Air Cleaner Case – Part Number: 5413503400
    Air Cleaner Case
    Part Number: 5413503400
      Special Order
    $5.48
  • 31
    Air Cleaner Cover – Part Number: 5413503502
    Air Cleaner Cover
    Part Number: 5413503502
      Special Order
    $7.52
  • 32
    Element – Part Number: 5413500900
    Element
    Part Number: 5413500900
      No Longer Available
  • 33
    Filter Gasket – Part Number: 5413504100
    Filter Gasket
    Part Number: 5413504100
      No Longer Available
  • 34
    Spacer – Part Number: 0230069820
    Spacer
    Part Number: 0230069820
      Special Order
    $4.13
  • 36
    Hex. Socket Head Bolt M5X22 – Part Number: 0119059790
    Hex. Socket Head Bolt M5X22
    Part Number: 0119059790
      Special Order
    $4.13
  • 37
    Socket Head Bolt M5X50 – Part Number: 0119059660
    Socket Head Bolt M5X50
    Part Number: 0119059660
      Special Order
    $5.86
  • 38
    Washer M5 – Part Number: 0031005000
    Washer M5
    Part Number: 0031005000
      Special Order
    $4.13
  • 39
    Socket Head Bolt M5x40 – Part Number: 0119059590
    Socket Head Bolt M5x40
    Part Number: 0119059590
      Special Order
    $5.48
  • 40
    Cylinder Cover – Part Number: 5415504600
    Cylinder Cover
    Part Number: 5415504600
      Special Order
    $18.37
  • 41
    Pan Head Screw M5x14 – Part Number: 0043705140
    Pan Head Screw M5x14
    Part Number: 0043705140
      Special Order
    $4.13
  • 42
    Nut M5 – Part Number: 002-17050-00
    Nut M5
    Part Number: 002-17050-00
      No Longer Available
  • 43
    Pan Head Screw M5x20 – Part Number: 0043705200
    Pan Head Screw M5x20
    Part Number: 0043705200
      Special Order
    $4.13
  • 44
    Starter Cover – Part Number: 5415505300
    Starter Cover
    Part Number: 5415505300
      Special Order
    $18.37
  • 45
    Screw – Part Number: 6218501500
    Screw
    Part Number: 6218501500
      Special Order
    $4.13
  • 46
    ReCoil Starter Assembly – Part Number: 5415038000
    ReCoil Starter Assembly
    Part Number: 5415038000
      No Longer Available
  • 47
    Spiral Spring – Part Number: 5415001030
    Spiral Spring
    Part Number: 5415001030
      No Longer Available
  • 48
    Reel – Part Number: 5415001010
    Reel
    Part Number: 5415001010
      No Longer Available
  • 49
    Starter Rope – Part Number: 541-50011-40
    Starter Rope
    Part Number: 541-50011-40
      No Longer Available
  • 50
    Starter Knob – Part Number: 530-50021-10
    Starter Knob
    Part Number: 530-50021-10
      No Longer Available
  • 51
    Ratchet – Part Number: 5415001020
    Ratchet
    Part Number: 5415001020
      No Longer Available
  • 52
    Friction Spring – Part Number: 5415001050
    Friction Spring
    Part Number: 5415001050
      No Longer Available
  • 53
    Thrust Washer – Part Number: 5415001220
    Thrust Washer
    Part Number: 5415001220
      No Longer Available
  • 54
    Bind Screw – Part Number: 5245001010
    Bind Screw
    Part Number: 5245001010
      Special Order
    $4.13
  • 55
    Washer – Part Number: 5415001060
    Washer
    Part Number: 5415001060
      Special Order
    $4.13
  • 56
    Ratchet Guide – Part Number: 5415001040
    Ratchet Guide
    Part Number: 5415001040
      No Longer Available
  • 59
    Fuel Tank Cap Assembly – Part Number: 5106013001
    Fuel Tank Cap Assembly
    Part Number: 5106013001
      No Longer Available
  • 60
    Filter – Part Number: 0641279990
    Filter
    Part Number: 0641279990
      Special Order
    $5.48
  • 61
    Gasket – Part Number: 5516500501
    Gasket
    Part Number: 5516500501
      Special Order
    $4.13
  • 62
    Strainer Cock Assembly – Part Number: 5416010000
    Strainer Cock Assembly
    Part Number: 5416010000
      Special Order
    $16.71
  • 63
    Strainer Filter – Part Number: 541-65022-00
    Strainer Filter
    Part Number: 541-65022-00
      No Longer Available
  • 64
    Pipe Bolt – Part Number: 5416502100
    Pipe Bolt
    Part Number: 5416502100
      Special Order
    $5.48
  • 65
    Seal Washer – Part Number: 690-45005-00
    Seal Washer
    Part Number: 690-45005-00
      No Longer Available
  • 66
    Tube – Part Number: 541-65002-00
    Tube
    Part Number: 541-65002-00
      No Longer Available
  • 67
    Hose Clamp – Part Number: 0561139982
    Hose Clamp
    Part Number: 0561139982
      Special Order
    $4.13
  • 68
    Fuel Tank Bracket – Part Number: 541-65003-00
    Fuel Tank Bracket
    Part Number: 541-65003-00
      No Longer Available
  • 69
    Bolt – Part Number: 0011705140
    Bolt
    Part Number: 0011705140
      Special Order
    $4.13
  • 70
    Damper(u) – Part Number: 5416503600
    Damper(u)
    Part Number: 5416503600
      Special Order
    $5.48
  • 71
    Damper (-) – Part Number: 5416503500
    Damper (-)
    Part Number: 5416503500
      Special Order
    $5.48
  • 72
    Damper – Part Number: 5416501100
    Damper
    Part Number: 5416501100
      Special Order
    $5.48
  • 73
    Spacer – Part Number: 0230059990
    Spacer
    Part Number: 0230059990
      Special Order
    $4.13
  • 74
    Carburetor Assembly – Part Number: 541-60480-00
    Carburetor Assembly
    Part Number: 541-60480-00
      No Longer Available
  • 75
    Throttle Valve – Part Number: 5416002010
    Throttle Valve
    Part Number: 5416002010
      Special Order
    $8.67
  • 76
    Screw – Part Number: 5806111010
    Screw
    Part Number: 5806111010
      Special Order
    $4.13
  • 77
    Choke Valve – Part Number: 5416002260
    Choke Valve
    Part Number: 5416002260
      Special Order
    $8.67
  • 78
    Screw – Part Number: 5806111010
    Screw
    Part Number: 5806111010
      Special Order
    $4.13
  • 79
    Pilot Jet #35 – Part Number: 5416002250
    Pilot Jet #35
    Part Number: 5416002250
      Special Order
    $13.90
  • 80
    Adjuster – Part Number: 1616236308
    Adjuster
    Part Number: 1616236308
      Special Order
    $5.48
  • 81
    Spring – Part Number: 8046001230
    Spring
    Part Number: 8046001230
      Special Order
    $4.13
  • 82
    Choke Shaft – Part Number: 5416002140
    Choke Shaft
    Part Number: 5416002140
      Special Order
    $33.16
  • 83
    Throttle Shaft – Part Number: 5416002130
    Throttle Shaft
    Part Number: 5416002130
      Special Order
    $36.73
  • 84
    Bolt – Part Number: 5416002120
    Bolt
    Part Number: 5416002120
      Special Order
    $9.19
  • 85
    Needle – Part Number: 5416002310
    Needle
    Part Number: 5416002310
      Special Order
    $47.83
  • 86
    Pin – Part Number: 5416002050
    Pin
    Part Number: 5416002050
      Special Order
    $5.16
  • 87
    Float Chamber Body – Part Number: 5416002030
    Float Chamber Body
    Part Number: 5416002030
      Special Order
    $31.37
  • 88
    Insert Washer – Part Number: 2096234508
    Insert Washer
    Part Number: 2096234508
      Special Order
    $4.13
  • 89
    Packing – Part Number: 2306254008
    Packing
    Part Number: 2306254008
      Special Order
    Minimum Quantity of 2 required
    $4.13
  • 90
    Float Assembly – Part Number: 5416002210
    Float Assembly
    Part Number: 5416002210
      Special Order
    $35.08
  • 91
    Main Nozzle – Part Number: 5416002220
    Main Nozzle
    Part Number: 5416002220
      Special Order
    $25.89
  • 92
    Main Jet – Part Number: 5306018020
    Main Jet
    Part Number: 5306018020
      Special Order
    $14.54
  • 93
    Clip – Part Number: 5416002320
    Clip
    Part Number: 5416002320
      Special Order
    $9.19
  • 94
    Screw – Part Number: 5416002230
    Screw
    Part Number: 5416002230
      Special Order
    $4.13
  • 95
    Spring – Part Number: 8046001230
    Spring
    Part Number: 8046001230
      Special Order
    $4.13
  • 96
    Spring – Part Number: 5416002040
    Spring
    Part Number: 5416002040
      Special Order
    $7.52
  • 97
    Screw – Part Number: 0043706650
    Screw
    Part Number: 0043706650
      Special Order
    $4.13
  • 98
    Plate – Part Number: 541-40010-00
    Plate
    Part Number: 541-40010-00
      No Longer Available
  • 99
    Control Lever – Part Number: 5414500100
    Control Lever
    Part Number: 5414500100
      Special Order
    $4.13
  • 100
    Stop Plate – Part Number: 5414500300
    Stop Plate
    Part Number: 5414500300
      Special Order
    $4.13
  • 101
    Rod – Part Number: 5414002000
    Rod
    Part Number: 5414002000
      Special Order
    $4.13
  • 102
    Clip – Part Number: 1294500103
    Clip
    Part Number: 1294500103
      Special Order
    $4.13
  • 103
    Wing Nut – Part Number: 0178060010
    Wing Nut
    Part Number: 0178060010
      Special Order
    $4.13
  • 104
    Washer – Part Number: 0200070010
    Washer
    Part Number: 0200070010
      Special Order
    $4.13
  • 105
    Friction Washer – Part Number: 0217060020
    Friction Washer
    Part Number: 0217060020
      Special Order
    $4.13
  • 106
    Carburetor Gasket – Part Number: 5416502300
    Carburetor Gasket
    Part Number: 5416502300
      No Longer Available
  • 107
    Flywheel – Part Number: 5417023010
    Flywheel
    Part Number: 5417023010
      Special Order
    $141.70
  • 108
    Ignition Coil – Part Number: 541-70230-20
    Ignition Coil
    Part Number: 541-70230-20
      No Longer Available
  • 109
    Tube – Part Number: 5417500300
    Tube
    Part Number: 5417500300
      Special Order
    $4.13
  • 110
    Hex. Socket Head Bolt M5X22 – Part Number: 0119059790
    Hex. Socket Head Bolt M5X22
    Part Number: 0119059790
      Special Order
    $4.13
  • 111
    Bolt M6X16 – Part Number: 001-67061-60
    Bolt M6X16
    Part Number: 001-67061-60
      No Longer Available
  • 112
    Spring Washer – Part Number: 003-20060-00
    Spring Washer
    Part Number: 003-20060-00
      No Longer Available
  • 113
    Washer M6 – Part Number: 0200069920
    Washer M6
    Part Number: 0200069920
      Special Order
    Minimum Quantity of 2 required
    $6.20
  • 114
    Stop Switch – Part Number: 0662009810
    Stop Switch
    Part Number: 0662009810
      Special Order
    $11.10
  • 115
    Plate – Part Number: 5407500800
    Plate
    Part Number: 5407500800
      Special Order
    $4.13
  • 116
    Spacer – Part Number: 0230069780
    Spacer
    Part Number: 0230069780
      Special Order
    $5.48
  • 117
    Washer – Part Number: 0031204000
    Washer
    Part Number: 0031204000
      Special Order
    $4.13
  • 118
    Flange Nut M4 – Part Number: 0023704000
    Flange Nut M4
    Part Number: 0023704000
      Special Order
    $4.13
  • 119
    Plug Cap Spring – Part Number: 324891-8
    Plug Cap Spring
    Part Number: 324891-8
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • 120
    Spark Plug – Part Number: 965-603-021
    Spark Plug
    Part Number: 965-603-021
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $26.78
  • 121
    Plug Cap – Part Number: 065-50098-70
    Plug Cap
    Part Number: 065-50098-70
      No Longer Available
  • 122
    Casing – Part Number: 4800251001
    Casing
    Part Number: 4800251001
      Special Order
    $108.55
  • 123
    Casing Cover – Part Number: 4800251004
    Casing Cover
    Part Number: 4800251004
      Special Order
    $84.69
  • 124
    O Ring – Part Number: 4800251002
    O Ring
    Part Number: 4800251002
      No Longer Available
  • 125
    Plug – Part Number: 480-05010-21
    Plug
    Part Number: 480-05010-21
      No Longer Available
  • 126
    O Ring – Part Number: 480-05010-22
    O Ring
    Part Number: 480-05010-22
      No Longer Available
  • 127
    S.H.Bolt M6x40, Ew110r – Part Number: 480-02510-05
    S.H.Bolt M6x40, Ew110r
    Part Number: 480-02510-05
      No Longer Available
  • 128
    Washer, Ew110r – Part Number: 480-02510-08
    Washer, Ew110r
    Part Number: 480-02510-08
      No Longer Available
  • 129
    Bolt and Washer Assembly (M8X25) – Part Number: 4800501014
    Bolt and Washer Assembly (M8X25)
    Part Number: 4800501014
      No Longer Available
  • 130
    Bolt And Washer Assembly (m8x4 – Part Number: 4800501023
    Bolt And Washer Assembly (m8x4
    Part Number: 4800501023
      Special Order
    $4.13
  • 131
    Nut And Washer Assembly (m8) – Part Number: 4801001024
    Nut And Washer Assembly (m8)
    Part Number: 4801001024
      Special Order
    $4.13
  • 132
    Handle – Part Number: 4800251035
    Handle
    Part Number: 4800251035
      Special Order
    $15.57
  • 133
    Inner Casing – Part Number: 4800251011
    Inner Casing
    Part Number: 4800251011
      Special Order
    $57.02
  • 134
    Impeller – Part Number: 4800251009
    Impeller
    Part Number: 4800251009
      Special Order
    $35.08
  • 135
    Mechanical Seal, Ew110r – Part Number: 480-02510-10
    Mechanical Seal, Ew110r
    Part Number: 480-02510-10
      No Longer Available
  • 136
    O Ring – Part Number: 4800251012
    O Ring
    Part Number: 4800251012
      No Longer Available
  • 137
    Suction Flange – Part Number: 480-02510-13
    Suction Flange
    Part Number: 480-02510-13
      No Longer Available
  • 138
    Check Valve – Part Number: 4800251015
    Check Valve
    Part Number: 4800251015
      Special Order
    $13.01
  • 139
    Delivery Bend – Part Number: 4800251019
    Delivery Bend
    Part Number: 4800251019
      Special Order
    $38.65
  • 140
    O Ring – Part Number: 4800251020
    O Ring
    Part Number: 4800251020
      Special Order
    $5.48
  • 141
    Bolt (with Washer) – Part Number: 4800251014
    Bolt (with Washer)
    Part Number: 4800251014
      Special Order
    $4.13
  • 142
    Plug – Part Number: 480-05010-21
    Plug
    Part Number: 480-05010-21
      No Longer Available
  • 143
    O Ring – Part Number: 480-05010-22
    O Ring
    Part Number: 480-05010-22
      No Longer Available
  • 144
    Hose Coupling – Part Number: 481-00001-22
    Hose Coupling
    Part Number: 481-00001-22
      No Longer Available
  • 145
    Hose Joint – Part Number: 481-00001-23
    Hose Joint
    Part Number: 481-00001-23
      No Longer Available
  • 146
    Coupling Packing – Part Number: 480-02510-17
    Coupling Packing
    Part Number: 480-02510-17
      No Longer Available
  • 147
    Strainer – Part Number: 4800255029
    Strainer
    Part Number: 4800255029
      No Longer Available
  • 149
    1x20 – Part Number: 123048-A
    1x20
    Part Number: 123048-A
      No Longer Available
  • 151
    Base – Part Number: 4800251036
    Base
    Part Number: 4800251036
      Special Order
    $41.58
  • 152
    Bolt M5x20 – Part Number: 4800251023
    Bolt M5x20
    Part Number: 4800251023
      Special Order
    $4.13
  • 153
    Tapping Screw M5x14 – Part Number: 4800251038
    Tapping Screw M5x14
    Part Number: 4800251038
      Special Order
    $4.13
  • 154
    Base Cushion – Part Number: 4800251031
    Base Cushion
    Part Number: 4800251031
      Special Order
    $4.13
Page B
Page B Diagram and Parts List for  Makita
  • 1
    Crank Case Assembly – Part Number: 5411005000
    Crank Case Assembly
    Part Number: 5411005000
      Special Order
    $197.06
  • 2
    Crankcase Gasket – Part Number: 541-15012-00
    Crankcase Gasket
    Part Number: 541-15012-00
      No Longer Available
  • 3
    Oil Seal – Part Number: 044-01599-50
    Oil Seal
    Part Number: 044-01599-50
      No Longer Available
  • 4
    Ball Bearing 6202C3 – Part Number: 0600159880
    Ball Bearing 6202C3
    Part Number: 0600159880
      Special Order
    $22.44
  • 5
    Hex. Socket Head Bolt M5X30 – Part Number: 0119059940
    Hex. Socket Head Bolt M5X30
    Part Number: 0119059940
      Special Order
    $4.13
  • 6
    Cylinder Gasket – Part Number: 442156-7
    Cylinder Gasket
    Part Number: 442156-7
      No Longer Available
  • 7
    Cylinder – Part Number: 54115003004
    Cylinder
    Part Number: 54115003004
      No Longer Available
  • 8
    Hex. Socket Head Bolt M6X18 – Part Number: 0119069990
    Hex. Socket Head Bolt M6X18
    Part Number: 0119069990
      Special Order
    $4.13
  • 9
    Crankshaft – Part Number: 5412007000
    Crankshaft
    Part Number: 5412007000
      Special Order
    $176.53
  • 10
    Woodruff Key – Part Number: 254040-2
    Woodruff Key
    Part Number: 254040-2
      No Longer Available
  • 11
    Piston Pin – Part Number: 5412500300
    Piston Pin
    Part Number: 5412500300
      Special Order
    $5.48
  • 12
    Piston – Part Number: 5412500800
    Piston
    Part Number: 5412500800
      Special Order
    $35.08
  • 13
    Piston Ring – Part Number: 5402500600
    Piston Ring
    Part Number: 5402500600
      No Longer Available
  • 14
    Clip – Part Number: 056-50999-90
    Clip
    Part Number: 056-50999-90
      No Longer Available
  • 15
    Needle Roller Bearing – Part Number: 541-25013-00
    Needle Roller Bearing
    Part Number: 541-25013-00
      No Longer Available
  • 16
    Muffler – Part Number: 5413028000
    Muffler
    Part Number: 5413028000
      Special Order
    $53.44
  • 17
    Spark Arrestor – Part Number: 5413031000
    Spark Arrestor
    Part Number: 5413031000
      Special Order
    $33.16
  • 18
    Muffler Cover – Part Number: 5403502400
    Muffler Cover
    Part Number: 5403502400
      Special Order
    $11.10
  • 19
    Muffler Gasket – Part Number: 5303500700
    Muffler Gasket
    Part Number: 5303500700
      No Longer Available
  • 20
    Socket Head Bolt – Part Number: 0119069830
    Socket Head Bolt
    Part Number: 0119069830
      Special Order
    $4.13
  • 21
    Washer – Part Number: 003-10060-00
    Washer
    Part Number: 003-10060-00
      No Longer Available
  • 22
    Screw M5X6 – Part Number: 014-00599-62
    Screw M5X6
    Part Number: 014-00599-62
      No Longer Available
  • 23
    Valve Reed Assembly – Part Number: 541-30070-00
    Valve Reed Assembly
    Part Number: 541-30070-00
      No Longer Available
  • 24
    Insulator – Part Number: 5413503301
    Insulator
    Part Number: 5413503301
      Special Order
    $13.01
  • 25
    Insulator Gasket – Part Number: 541-35012-00
    Insulator Gasket
    Part Number: 541-35012-00
      No Longer Available
  • 26
    Bracket Gasket – Part Number: 5413502800
    Bracket Gasket
    Part Number: 5413502800
      Special Order
    $4.13
  • 27
    Pan Head Screw M5x20 – Part Number: 0043705200
    Pan Head Screw M5x20
    Part Number: 0043705200
      Special Order
    $4.13
  • 29
    Screw – Part Number: 0043505220
    Screw
    Part Number: 0043505220
      Special Order
    $4.13
  • 30
    Air Cleaner Case – Part Number: 5413503400
    Air Cleaner Case
    Part Number: 5413503400
      Special Order
    $5.48
  • 31
    Air Cleaner Cover – Part Number: 5413503502
    Air Cleaner Cover
    Part Number: 5413503502
      Special Order
    $7.52
  • 32
    Element – Part Number: 5413500900
    Element
    Part Number: 5413500900
      No Longer Available
  • 33
    Filter Gasket – Part Number: 5413504100
    Filter Gasket
    Part Number: 5413504100
      No Longer Available
  • 34
    Spacer – Part Number: 0230069820
    Spacer
    Part Number: 0230069820
      Special Order
    $4.13
  • 36
    Hex. Socket Head Bolt M5X22 – Part Number: 0119059790
    Hex. Socket Head Bolt M5X22
    Part Number: 0119059790
      Special Order
    $4.13
  • 37
    Socket Head Bolt M5X50 – Part Number: 0119059660
    Socket Head Bolt M5X50
    Part Number: 0119059660
      Special Order
    $5.86
  • 38
    Washer M5 – Part Number: 0031005000
    Washer M5
    Part Number: 0031005000
      Special Order
    $4.13
  • 39
    Socket Head Bolt M5x40 – Part Number: 0119059590
    Socket Head Bolt M5x40
    Part Number: 0119059590
      Special Order
    $5.48
  • 40
    Cylinder Cover – Part Number: 5415504600
    Cylinder Cover
    Part Number: 5415504600
      Special Order
    $18.37
  • 41
    Pan Head Screw M5x14 – Part Number: 0043705140
    Pan Head Screw M5x14
    Part Number: 0043705140
      Special Order
    $4.13
  • 42
    Nut M5 – Part Number: 002-17050-00
    Nut M5
    Part Number: 002-17050-00
      No Longer Available
  • 43
    Pan Head Screw M5x20 – Part Number: 0043705200
    Pan Head Screw M5x20
    Part Number: 0043705200
      Special Order
    $4.13
  • 44
    Starter Cover – Part Number: 5415505300
    Starter Cover
    Part Number: 5415505300
      Special Order
    $18.37
  • 45
    Screw – Part Number: 6218501500
    Screw
    Part Number: 6218501500
      Special Order
    $4.13
  • 46
    ReCoil Starter Assembly – Part Number: 5415038000
    ReCoil Starter Assembly
    Part Number: 5415038000
      No Longer Available
  • 47
    Spiral Spring – Part Number: 5415001030
    Spiral Spring
    Part Number: 5415001030
      No Longer Available
  • 48
    Reel – Part Number: 5415001010
    Reel
    Part Number: 5415001010
      No Longer Available
  • 49
    Starter Rope – Part Number: 541-50011-40
    Starter Rope
    Part Number: 541-50011-40
      No Longer Available
  • 50
    Starter Knob – Part Number: 530-50021-10
    Starter Knob
    Part Number: 530-50021-10
      No Longer Available
  • 51
    Ratchet – Part Number: 5415001020
    Ratchet
    Part Number: 5415001020
      No Longer Available
  • 52
    Friction Spring – Part Number: 5415001050
    Friction Spring
    Part Number: 5415001050
      No Longer Available
  • 53
    Thrust Washer – Part Number: 5415001220
    Thrust Washer
    Part Number: 5415001220
      No Longer Available
  • 54
    Bind Screw – Part Number: 5245001010
    Bind Screw
    Part Number: 5245001010
      Special Order
    $4.13
  • 55
    Washer – Part Number: 5415001060
    Washer
    Part Number: 5415001060
      Special Order
    $4.13
  • 56
    Ratchet Guide – Part Number: 5415001040
    Ratchet Guide
    Part Number: 5415001040
      No Longer Available
  • 59
    Fuel Tank Cap Assembly – Part Number: 5106013001
    Fuel Tank Cap Assembly
    Part Number: 5106013001
      No Longer Available
  • 60
    Filter – Part Number: 0641279990
    Filter
    Part Number: 0641279990
      Special Order
    $5.48
  • 61
    Gasket – Part Number: 5516500501
    Gasket
    Part Number: 5516500501
      Special Order
    $4.13
  • 62
    Strainer Cock Assembly – Part Number: 5416010000
    Strainer Cock Assembly
    Part Number: 5416010000
      Special Order
    $16.71
  • 63
    Strainer Filter – Part Number: 541-65022-00
    Strainer Filter
    Part Number: 541-65022-00
      No Longer Available
  • 64
    Pipe Bolt – Part Number: 5416502100
    Pipe Bolt
    Part Number: 5416502100
      Special Order
    $5.48
  • 65
    Seal Washer – Part Number: 690-45005-00
    Seal Washer
    Part Number: 690-45005-00
      No Longer Available
  • 66
    Tube – Part Number: 541-65002-00
    Tube
    Part Number: 541-65002-00
      No Longer Available
  • 67
    Hose Clamp – Part Number: 0561139982
    Hose Clamp
    Part Number: 0561139982
      Special Order
    $4.13
  • 68
    Fuel Tank Bracket – Part Number: 541-65003-00
    Fuel Tank Bracket
    Part Number: 541-65003-00
      No Longer Available
  • 69
    Bolt – Part Number: 0011705140
    Bolt
    Part Number: 0011705140
      Special Order
    $4.13
  • 70
    Damper(u) – Part Number: 5416503600
    Damper(u)
    Part Number: 5416503600
      Special Order
    $5.48
  • 71
    Damper (-) – Part Number: 5416503500
    Damper (-)
    Part Number: 5416503500
      Special Order
    $5.48
  • 72
    Damper – Part Number: 5416501100
    Damper
    Part Number: 5416501100
      Special Order
    $5.48
  • 73
    Spacer – Part Number: 0230059990
    Spacer
    Part Number: 0230059990
      Special Order
    $4.13
  • 74
    Carburetor Assembly – Part Number: 541-60480-00
    Carburetor Assembly
    Part Number: 541-60480-00
      No Longer Available
  • 75
    Throttle Valve – Part Number: 5416002010
    Throttle Valve
    Part Number: 5416002010
      Special Order
    $8.67
  • 76
    Screw – Part Number: 5806111010
    Screw
    Part Number: 5806111010
      Special Order
    $4.13
  • 77
    Choke Valve – Part Number: 5416002260
    Choke Valve
    Part Number: 5416002260
      Special Order
    $8.67
  • 78
    Screw – Part Number: 5806111010
    Screw
    Part Number: 5806111010
      Special Order
    $4.13
  • 79
    Pilot Jet #35 – Part Number: 5416002250
    Pilot Jet #35
    Part Number: 5416002250
      Special Order
    $13.90
  • 80
    Adjuster – Part Number: 1616236308
    Adjuster
    Part Number: 1616236308
      Special Order
    $5.48
  • 81
    Spring – Part Number: 8046001230
    Spring
    Part Number: 8046001230
      Special Order
    $4.13
  • 82
    Choke Shaft – Part Number: 5416002140
    Choke Shaft
    Part Number: 5416002140
      Special Order
    $33.16
  • 83
    Throttle Shaft – Part Number: 5416002130
    Throttle Shaft
    Part Number: 5416002130
      Special Order
    $36.73
  • 84
    Bolt – Part Number: 5416002120
    Bolt
    Part Number: 5416002120
      Special Order
    $9.19
  • 85
    Needle – Part Number: 5416002310
    Needle
    Part Number: 5416002310
      Special Order
    $47.83
  • 86
    Pin – Part Number: 5416002050
    Pin
    Part Number: 5416002050
      Special Order
    $5.16
  • 87
    Float Chamber Body – Part Number: 5416002030
    Float Chamber Body
    Part Number: 5416002030
      Special Order
    $31.37
  • 88
    Insert Washer – Part Number: 2096234508
    Insert Washer
    Part Number: 2096234508
      Special Order
    $4.13
  • 89
    Packing – Part Number: 2306254008
    Packing
    Part Number: 2306254008
      Special Order
    Minimum Quantity of 2 required
    $4.13
  • 90
    Float Assembly – Part Number: 5416002210
    Float Assembly
    Part Number: 5416002210
      Special Order
    $35.08
  • 91
    Main Nozzle – Part Number: 5416002220
    Main Nozzle
    Part Number: 5416002220
      Special Order
    $25.89
  • 92
    Main Jet – Part Number: 5306018020
    Main Jet
    Part Number: 5306018020
      Special Order
    $14.54
  • 93
    Clip – Part Number: 5416002320
    Clip
    Part Number: 5416002320
      Special Order
    $9.19
  • 94
    Screw – Part Number: 5416002230
    Screw
    Part Number: 5416002230
      Special Order
    $4.13
  • 95
    Spring – Part Number: 8046001230
    Spring
    Part Number: 8046001230
      Special Order
    $4.13
  • 96
    Spring – Part Number: 5416002040
    Spring
    Part Number: 5416002040
      Special Order
    $7.52
  • 97
    Screw – Part Number: 0043706650
    Screw
    Part Number: 0043706650
      Special Order
    $4.13
  • 98
    Plate – Part Number: 541-40010-00
    Plate
    Part Number: 541-40010-00
      No Longer Available
  • 99
    Control Lever – Part Number: 5414500100
    Control Lever
    Part Number: 5414500100
      Special Order
    $4.13
  • 100
    Stop Plate – Part Number: 5414500300
    Stop Plate
    Part Number: 5414500300
      Special Order
    $4.13
  • 101
    Rod – Part Number: 5414002000
    Rod
    Part Number: 5414002000
      Special Order
    $4.13
  • 102
    Clip – Part Number: 1294500103
    Clip
    Part Number: 1294500103
      Special Order
    $4.13
  • 103
    Wing Nut – Part Number: 0178060010
    Wing Nut
    Part Number: 0178060010
      Special Order
    $4.13
  • 104
    Washer – Part Number: 0200070010
    Washer
    Part Number: 0200070010
      Special Order
    $4.13
  • 105
    Friction Washer – Part Number: 0217060020
    Friction Washer
    Part Number: 0217060020
      Special Order
    $4.13
  • 106
    Carburetor Gasket – Part Number: 5416502300
    Carburetor Gasket
    Part Number: 5416502300
      No Longer Available
  • 107
    Flywheel – Part Number: 5417023010
    Flywheel
    Part Number: 5417023010
      Special Order
    $141.70
  • 108
    Ignition Coil – Part Number: 541-70230-20
    Ignition Coil
    Part Number: 541-70230-20
      No Longer Available
  • 109
    Tube – Part Number: 5417500300
    Tube
    Part Number: 5417500300
      Special Order
    $4.13
  • 110
    Hex. Socket Head Bolt M5X22 – Part Number: 0119059790
    Hex. Socket Head Bolt M5X22
    Part Number: 0119059790
      Special Order
    $4.13
  • 111
    Bolt M6X16 – Part Number: 001-67061-60
    Bolt M6X16
    Part Number: 001-67061-60
      No Longer Available
  • 112
    Spring Washer – Part Number: 003-20060-00
    Spring Washer
    Part Number: 003-20060-00
      No Longer Available
  • 113
    Washer M6 – Part Number: 0200069920
    Washer M6
    Part Number: 0200069920
      Special Order
    Minimum Quantity of 2 required
    $6.20
  • 114
    Stop Switch – Part Number: 0662009810
    Stop Switch
    Part Number: 0662009810
      Special Order
    $11.10
  • 115
    Plate – Part Number: 5407500800
    Plate
    Part Number: 5407500800
      Special Order
    $4.13
  • 116
    Spacer – Part Number: 0230069780
    Spacer
    Part Number: 0230069780
      Special Order
    $5.48
  • 117
    Washer – Part Number: 0031204000
    Washer
    Part Number: 0031204000
      Special Order
    $4.13
  • 118
    Flange Nut M4 – Part Number: 0023704000
    Flange Nut M4
    Part Number: 0023704000
      Special Order
    $4.13
  • 119
    Plug Cap Spring – Part Number: 324891-8
    Plug Cap Spring
    Part Number: 324891-8
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • 120
    Spark Plug – Part Number: 965-603-021
    Spark Plug
    Part Number: 965-603-021
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $26.78
  • 121
    Plug Cap – Part Number: 065-50098-70
    Plug Cap
    Part Number: 065-50098-70
      No Longer Available
  • 122
    Casing – Part Number: 4800251001
    Casing
    Part Number: 4800251001
      Special Order
    $108.55
  • 123
    Casing Cover – Part Number: 4800251004
    Casing Cover
    Part Number: 4800251004
      Special Order
    $84.69
  • 124
    O Ring – Part Number: 4800251002
    O Ring
    Part Number: 4800251002
      No Longer Available
  • 125
    Plug – Part Number: 480-05010-21
    Plug
    Part Number: 480-05010-21
      No Longer Available
  • 126
    O Ring – Part Number: 480-05010-22
    O Ring
    Part Number: 480-05010-22
      No Longer Available
  • 127
    S.H.Bolt M6x40, Ew110r – Part Number: 480-02510-05
    S.H.Bolt M6x40, Ew110r
    Part Number: 480-02510-05
      No Longer Available
  • 128
    Washer, Ew110r – Part Number: 480-02510-08
    Washer, Ew110r
    Part Number: 480-02510-08
      No Longer Available
  • 129
    Bolt and Washer Assembly (M8X25) – Part Number: 4800501014
    Bolt and Washer Assembly (M8X25)
    Part Number: 4800501014
      No Longer Available
  • 130
    Bolt And Washer Assembly (m8x4 – Part Number: 4800501023
    Bolt And Washer Assembly (m8x4
    Part Number: 4800501023
      Special Order
    $4.13
  • 131
    Nut And Washer Assembly (m8) – Part Number: 4801001024
    Nut And Washer Assembly (m8)
    Part Number: 4801001024
      Special Order
    $4.13
  • 132
    Handle – Part Number: 4800251035
    Handle
    Part Number: 4800251035
      Special Order
    $15.57
  • 133
    Inner Casing – Part Number: 4800251011
    Inner Casing
    Part Number: 4800251011
      Special Order
    $57.02
  • 134
    Impeller – Part Number: 4800251009
    Impeller
    Part Number: 4800251009
      Special Order
    $35.08
  • 135
    Mechanical Seal, Ew110r – Part Number: 480-02510-10
    Mechanical Seal, Ew110r
    Part Number: 480-02510-10
      No Longer Available
  • 136
    O Ring – Part Number: 4800251012
    O Ring
    Part Number: 4800251012
      No Longer Available
  • 137
    Suction Flange – Part Number: 480-02510-13
    Suction Flange
    Part Number: 480-02510-13
      No Longer Available
  • 138
    Check Valve – Part Number: 4800251015
    Check Valve
    Part Number: 4800251015
      Special Order
    $13.01
  • 139
    Delivery Bend – Part Number: 4800251019
    Delivery Bend
    Part Number: 4800251019
      Special Order
    $38.65
  • 140
    O Ring – Part Number: 4800251020
    O Ring
    Part Number: 4800251020
      Special Order
    $5.48
  • 141
    Bolt (with Washer) – Part Number: 4800251014
    Bolt (with Washer)
    Part Number: 4800251014
      Special Order
    $4.13
  • 142
    Plug – Part Number: 480-05010-21
    Plug
    Part Number: 480-05010-21
      No Longer Available
  • 143
    O Ring – Part Number: 480-05010-22
    O Ring
    Part Number: 480-05010-22
      No Longer Available
  • 144
    Hose Coupling – Part Number: 481-00001-22
    Hose Coupling
    Part Number: 481-00001-22
      No Longer Available
  • 145
    Hose Joint – Part Number: 481-00001-23
    Hose Joint
    Part Number: 481-00001-23
      No Longer Available
  • 146
    Coupling Packing – Part Number: 480-02510-17
    Coupling Packing
    Part Number: 480-02510-17
      No Longer Available
  • 147
    Strainer – Part Number: 4800255029
    Strainer
    Part Number: 4800255029
      No Longer Available
  • 149
    1x20 – Part Number: 123048-A
    1x20
    Part Number: 123048-A
      No Longer Available
  • 151
    Base – Part Number: 4800251036
    Base
    Part Number: 4800251036
      Special Order
    $41.58
  • 152
    Bolt M5x20 – Part Number: 4800251023
    Bolt M5x20
    Part Number: 4800251023
      Special Order
    $4.13
  • 153
    Tapping Screw M5x14 – Part Number: 4800251038
    Tapping Screw M5x14
    Part Number: 4800251038
      Special Order
    $4.13
  • 154
    Base Cushion – Part Number: 4800251031
    Base Cushion
    Part Number: 4800251031
      Special Order
    $4.13
Page C
Page C Diagram and Parts List for  Makita
  • 1
    Crank Case Assembly – Part Number: 5411005000
    Crank Case Assembly
    Part Number: 5411005000
      Special Order
    $197.06
  • 2
    Crankcase Gasket – Part Number: 541-15012-00
    Crankcase Gasket
    Part Number: 541-15012-00
      No Longer Available
  • 3
    Oil Seal – Part Number: 044-01599-50
    Oil Seal
    Part Number: 044-01599-50
      No Longer Available
  • 4
    Ball Bearing 6202C3 – Part Number: 0600159880
    Ball Bearing 6202C3
    Part Number: 0600159880
      Special Order
    $22.44
  • 5
    Hex. Socket Head Bolt M5X30 – Part Number: 0119059940
    Hex. Socket Head Bolt M5X30
    Part Number: 0119059940
      Special Order
    $4.13
  • 6
    Cylinder Gasket – Part Number: 442156-7
    Cylinder Gasket
    Part Number: 442156-7
      No Longer Available
  • 7
    Cylinder – Part Number: 54115003004
    Cylinder
    Part Number: 54115003004
      No Longer Available
  • 8
    Hex. Socket Head Bolt M6X18 – Part Number: 0119069990
    Hex. Socket Head Bolt M6X18
    Part Number: 0119069990
      Special Order
    $4.13
  • 9
    Crankshaft – Part Number: 5412007000
    Crankshaft
    Part Number: 5412007000
      Special Order
    $176.53
  • 10
    Woodruff Key – Part Number: 254040-2
    Woodruff Key
    Part Number: 254040-2
      No Longer Available
  • 11
    Piston Pin – Part Number: 5412500300
    Piston Pin
    Part Number: 5412500300
      Special Order
    $5.48
  • 12
    Piston – Part Number: 5412500800
    Piston
    Part Number: 5412500800
      Special Order
    $35.08
  • 13
    Piston Ring – Part Number: 5402500600
    Piston Ring
    Part Number: 5402500600
      No Longer Available
  • 14
    Clip – Part Number: 056-50999-90
    Clip
    Part Number: 056-50999-90
      No Longer Available
  • 15
    Needle Roller Bearing – Part Number: 541-25013-00
    Needle Roller Bearing
    Part Number: 541-25013-00
      No Longer Available
  • 16
    Muffler – Part Number: 5413028000
    Muffler
    Part Number: 5413028000
      Special Order
    $53.44
  • 17
    Spark Arrestor – Part Number: 5413031000
    Spark Arrestor
    Part Number: 5413031000
      Special Order
    $33.16
  • 18
    Muffler Cover – Part Number: 5403502400
    Muffler Cover
    Part Number: 5403502400
      Special Order
    $11.10
  • 19
    Muffler Gasket – Part Number: 5303500700
    Muffler Gasket
    Part Number: 5303500700
      No Longer Available
  • 20
    Socket Head Bolt – Part Number: 0119069830
    Socket Head Bolt
    Part Number: 0119069830
      Special Order
    $4.13
  • 21
    Washer – Part Number: 003-10060-00
    Washer
    Part Number: 003-10060-00
      No Longer Available
  • 22
    Screw M5X6 – Part Number: 014-00599-62
    Screw M5X6
    Part Number: 014-00599-62
      No Longer Available
  • 23
    Valve Reed Assembly – Part Number: 541-30070-00
    Valve Reed Assembly
    Part Number: 541-30070-00
      No Longer Available
  • 24
    Insulator – Part Number: 5413503301
    Insulator
    Part Number: 5413503301
      Special Order
    $13.01
  • 25
    Insulator Gasket – Part Number: 541-35012-00
    Insulator Gasket
    Part Number: 541-35012-00
      No Longer Available
  • 26
    Bracket Gasket – Part Number: 5413502800
    Bracket Gasket
    Part Number: 5413502800
      Special Order
    $4.13
  • 27
    Pan Head Screw M5x20 – Part Number: 0043705200
    Pan Head Screw M5x20
    Part Number: 0043705200
      Special Order
    $4.13
  • 29
    Screw – Part Number: 0043505220
    Screw
    Part Number: 0043505220
      Special Order
    $4.13
  • 30
    Air Cleaner Case – Part Number: 5413503400
    Air Cleaner Case
    Part Number: 5413503400
      Special Order
    $5.48
  • 31
    Air Cleaner Cover – Part Number: 5413503502
    Air Cleaner Cover
    Part Number: 5413503502
      Special Order
    $7.52
  • 32
    Element – Part Number: 5413500900
    Element
    Part Number: 5413500900
      No Longer Available
  • 33
    Filter Gasket – Part Number: 5413504100
    Filter Gasket
    Part Number: 5413504100
      No Longer Available
  • 34
    Spacer – Part Number: 0230069820
    Spacer
    Part Number: 0230069820
      Special Order
    $4.13
  • 36
    Hex. Socket Head Bolt M5X22 – Part Number: 0119059790
    Hex. Socket Head Bolt M5X22
    Part Number: 0119059790
      Special Order
    $4.13
  • 37
    Socket Head Bolt M5X50 – Part Number: 0119059660
    Socket Head Bolt M5X50
    Part Number: 0119059660
      Special Order
    $5.86
  • 38
    Washer M5 – Part Number: 0031005000
    Washer M5
    Part Number: 0031005000
      Special Order
    $4.13
  • 39
    Socket Head Bolt M5x40 – Part Number: 0119059590
    Socket Head Bolt M5x40
    Part Number: 0119059590
      Special Order
    $5.48
  • 40
    Cylinder Cover – Part Number: 5415504600
    Cylinder Cover
    Part Number: 5415504600
      Special Order
    $18.37
  • 41
    Pan Head Screw M5x14 – Part Number: 0043705140
    Pan Head Screw M5x14
    Part Number: 0043705140
      Special Order
    $4.13
  • 42
    Nut M5 – Part Number: 002-17050-00
    Nut M5
    Part Number: 002-17050-00
      No Longer Available
  • 43
    Pan Head Screw M5x20 – Part Number: 0043705200
    Pan Head Screw M5x20
    Part Number: 0043705200
      Special Order
    $4.13
  • 44
    Starter Cover – Part Number: 5415505300
    Starter Cover
    Part Number: 5415505300
      Special Order
    $18.37
  • 45
    Screw – Part Number: 6218501500
    Screw
    Part Number: 6218501500
      Special Order
    $4.13
  • 46
    ReCoil Starter Assembly – Part Number: 5415038000
    ReCoil Starter Assembly
    Part Number: 5415038000
      No Longer Available
  • 47
    Spiral Spring – Part Number: 5415001030
    Spiral Spring
    Part Number: 5415001030
      No Longer Available
  • 48
    Reel – Part Number: 5415001010
    Reel
    Part Number: 5415001010
      No Longer Available
  • 49
    Starter Rope – Part Number: 541-50011-40
    Starter Rope
    Part Number: 541-50011-40
      No Longer Available
  • 50
    Starter Knob – Part Number: 530-50021-10
    Starter Knob
    Part Number: 530-50021-10
      No Longer Available
  • 51
    Ratchet – Part Number: 5415001020
    Ratchet
    Part Number: 5415001020
      No Longer Available
  • 52
    Friction Spring – Part Number: 5415001050
    Friction Spring
    Part Number: 5415001050
      No Longer Available
  • 53
    Thrust Washer – Part Number: 5415001220
    Thrust Washer
    Part Number: 5415001220
      No Longer Available
  • 54
    Bind Screw – Part Number: 5245001010
    Bind Screw
    Part Number: 5245001010
      Special Order
    $4.13
  • 55
    Washer – Part Number: 5415001060
    Washer
    Part Number: 5415001060
      Special Order
    $4.13
  • 56
    Ratchet Guide – Part Number: 5415001040
    Ratchet Guide
    Part Number: 5415001040
      No Longer Available
  • 59
    Fuel Tank Cap Assembly – Part Number: 5106013001
    Fuel Tank Cap Assembly
    Part Number: 5106013001
      No Longer Available
  • 60
    Filter – Part Number: 0641279990
    Filter
    Part Number: 0641279990
      Special Order
    $5.48
  • 61
    Gasket – Part Number: 5516500501
    Gasket
    Part Number: 5516500501
      Special Order
    $4.13
  • 62
    Strainer Cock Assembly – Part Number: 5416010000
    Strainer Cock Assembly
    Part Number: 5416010000
      Special Order
    $16.71
  • 63
    Strainer Filter – Part Number: 541-65022-00
    Strainer Filter
    Part Number: 541-65022-00
      No Longer Available
  • 64
    Pipe Bolt – Part Number: 5416502100
    Pipe Bolt
    Part Number: 5416502100
      Special Order
    $5.48
  • 65
    Seal Washer – Part Number: 690-45005-00
    Seal Washer
    Part Number: 690-45005-00
      No Longer Available
  • 66
    Tube – Part Number: 541-65002-00
    Tube
    Part Number: 541-65002-00
      No Longer Available
  • 67
    Hose Clamp – Part Number: 0561139982
    Hose Clamp
    Part Number: 0561139982
      Special Order
    $4.13
  • 68
    Fuel Tank Bracket – Part Number: 541-65003-00
    Fuel Tank Bracket
    Part Number: 541-65003-00
      No Longer Available
  • 69
    Bolt – Part Number: 0011705140
    Bolt
    Part Number: 0011705140
      Special Order
    $4.13
  • 70
    Damper(u) – Part Number: 5416503600
    Damper(u)
    Part Number: 5416503600
      Special Order
    $5.48
  • 71
    Damper (-) – Part Number: 5416503500
    Damper (-)
    Part Number: 5416503500
      Special Order
    $5.48
  • 72
    Damper – Part Number: 5416501100
    Damper
    Part Number: 5416501100
      Special Order
    $5.48
  • 73
    Spacer – Part Number: 0230059990
    Spacer
    Part Number: 0230059990
      Special Order
    $4.13
  • 74
    Carburetor Assembly – Part Number: 541-60480-00
    Carburetor Assembly
    Part Number: 541-60480-00
      No Longer Available
  • 75
    Throttle Valve – Part Number: 5416002010
    Throttle Valve
    Part Number: 5416002010
      Special Order
    $8.67
  • 76
    Screw – Part Number: 5806111010
    Screw
    Part Number: 5806111010
      Special Order
    $4.13
  • 77
    Choke Valve – Part Number: 5416002260
    Choke Valve
    Part Number: 5416002260
      Special Order
    $8.67
  • 78
    Screw – Part Number: 5806111010
    Screw
    Part Number: 5806111010
      Special Order
    $4.13
  • 79
    Pilot Jet #35 – Part Number: 5416002250
    Pilot Jet #35
    Part Number: 5416002250
      Special Order
    $13.90
  • 80
    Adjuster – Part Number: 1616236308
    Adjuster
    Part Number: 1616236308
      Special Order
    $5.48
  • 81
    Spring – Part Number: 8046001230
    Spring
    Part Number: 8046001230
      Special Order
    $4.13
  • 82
    Choke Shaft – Part Number: 5416002140
    Choke Shaft
    Part Number: 5416002140
      Special Order
    $33.16
  • 83
    Throttle Shaft – Part Number: 5416002130
    Throttle Shaft
    Part Number: 5416002130
      Special Order
    $36.73
  • 84
    Bolt – Part Number: 5416002120
    Bolt
    Part Number: 5416002120
      Special Order
    $9.19
  • 85
    Needle – Part Number: 5416002310
    Needle
    Part Number: 5416002310
      Special Order
    $47.83
  • 86
    Pin – Part Number: 5416002050
    Pin
    Part Number: 5416002050
      Special Order
    $5.16
  • 87
    Float Chamber Body – Part Number: 5416002030
    Float Chamber Body
    Part Number: 5416002030
      Special Order
    $31.37
  • 88
    Insert Washer – Part Number: 2096234508
    Insert Washer
    Part Number: 2096234508
      Special Order
    $4.13
  • 89
    Packing – Part Number: 2306254008
    Packing
    Part Number: 2306254008
      Special Order
    Minimum Quantity of 2 required
    $4.13
  • 90
    Float Assembly – Part Number: 5416002210
    Float Assembly
    Part Number: 5416002210
      Special Order
    $35.08
  • 91
    Main Nozzle – Part Number: 5416002220
    Main Nozzle
    Part Number: 5416002220
      Special Order
    $25.89
  • 92
    Main Jet – Part Number: 5306018020
    Main Jet
    Part Number: 5306018020
      Special Order
    $14.54
  • 93
    Clip – Part Number: 5416002320
    Clip
    Part Number: 5416002320
      Special Order
    $9.19
  • 94
    Screw – Part Number: 5416002230
    Screw
    Part Number: 5416002230
      Special Order
    $4.13
  • 95
    Spring – Part Number: 8046001230
    Spring
    Part Number: 8046001230
      Special Order
    $4.13
  • 96
    Spring – Part Number: 5416002040
    Spring
    Part Number: 5416002040
      Special Order
    $7.52
  • 97
    Screw – Part Number: 0043706650
    Screw
    Part Number: 0043706650
      Special Order
    $4.13
  • 98
    Plate – Part Number: 541-40010-00
    Plate
    Part Number: 541-40010-00
      No Longer Available
  • 99
    Control Lever – Part Number: 5414500100
    Control Lever
    Part Number: 5414500100
      Special Order
    $4.13
  • 100
    Stop Plate – Part Number: 5414500300
    Stop Plate
    Part Number: 5414500300
      Special Order
    $4.13
  • 101
    Rod – Part Number: 5414002000
    Rod
    Part Number: 5414002000
      Special Order
    $4.13
  • 102
    Clip – Part Number: 1294500103
    Clip
    Part Number: 1294500103
      Special Order
    $4.13
  • 103
    Wing Nut – Part Number: 0178060010
    Wing Nut
    Part Number: 0178060010
      Special Order
    $4.13
  • 104
    Washer – Part Number: 0200070010
    Washer
    Part Number: 0200070010
      Special Order
    $4.13
  • 105
    Friction Washer – Part Number: 0217060020
    Friction Washer
    Part Number: 0217060020
      Special Order
    $4.13
  • 106
    Carburetor Gasket – Part Number: 5416502300
    Carburetor Gasket
    Part Number: 5416502300
      No Longer Available
  • 107
    Flywheel – Part Number: 5417023010
    Flywheel
    Part Number: 5417023010
      Special Order
    $141.70
  • 108
    Ignition Coil – Part Number: 541-70230-20
    Ignition Coil
    Part Number: 541-70230-20
      No Longer Available
  • 109
    Tube – Part Number: 5417500300
    Tube
    Part Number: 5417500300
      Special Order
    $4.13
  • 110
    Hex. Socket Head Bolt M5X22 – Part Number: 0119059790
    Hex. Socket Head Bolt M5X22
    Part Number: 0119059790
      Special Order
    $4.13
  • 111
    Bolt M6X16 – Part Number: 001-67061-60
    Bolt M6X16
    Part Number: 001-67061-60
      No Longer Available
  • 112
    Spring Washer – Part Number: 003-20060-00
    Spring Washer
    Part Number: 003-20060-00
      No Longer Available
  • 113
    Washer M6 – Part Number: 0200069920
    Washer M6
    Part Number: 0200069920
      Special Order
    Minimum Quantity of 2 required
    $6.20
  • 114
    Stop Switch – Part Number: 0662009810
    Stop Switch
    Part Number: 0662009810
      Special Order
    $11.10
  • 115
    Plate – Part Number: 5407500800
    Plate
    Part Number: 5407500800
      Special Order
    $4.13
  • 116
    Spacer – Part Number: 0230069780
    Spacer
    Part Number: 0230069780
      Special Order
    $5.48
  • 117
    Washer – Part Number: 0031204000
    Washer
    Part Number: 0031204000
      Special Order
    $4.13
  • 118
    Flange Nut M4 – Part Number: 0023704000
    Flange Nut M4
    Part Number: 0023704000
      Special Order
    $4.13
  • 119
    Plug Cap Spring – Part Number: 324891-8
    Plug Cap Spring
    Part Number: 324891-8
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • 120
    Spark Plug – Part Number: 965-603-021
    Spark Plug
    Part Number: 965-603-021
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $26.78
  • 121
    Plug Cap – Part Number: 065-50098-70
    Plug Cap
    Part Number: 065-50098-70
      No Longer Available
  • 122
    Casing – Part Number: 4800251001
    Casing
    Part Number: 4800251001
      Special Order
    $108.55
  • 123
    Casing Cover – Part Number: 4800251004
    Casing Cover
    Part Number: 4800251004
      Special Order
    $84.69
  • 124
    O Ring – Part Number: 4800251002
    O Ring
    Part Number: 4800251002
      No Longer Available
  • 125
    Plug – Part Number: 480-05010-21
    Plug
    Part Number: 480-05010-21
      No Longer Available
  • 126
    O Ring – Part Number: 480-05010-22
    O Ring
    Part Number: 480-05010-22
      No Longer Available
  • 127
    S.H.Bolt M6x40, Ew110r – Part Number: 480-02510-05
    S.H.Bolt M6x40, Ew110r
    Part Number: 480-02510-05
      No Longer Available
  • 128
    Washer, Ew110r – Part Number: 480-02510-08
    Washer, Ew110r
    Part Number: 480-02510-08
      No Longer Available
  • 129
    Bolt and Washer Assembly (M8X25) – Part Number: 4800501014
    Bolt and Washer Assembly (M8X25)
    Part Number: 4800501014
      No Longer Available
  • 130
    Bolt And Washer Assembly (m8x4 – Part Number: 4800501023
    Bolt And Washer Assembly (m8x4
    Part Number: 4800501023
      Special Order
    $4.13
  • 131
    Nut And Washer Assembly (m8) – Part Number: 4801001024
    Nut And Washer Assembly (m8)
    Part Number: 4801001024
      Special Order
    $4.13
  • 132
    Handle – Part Number: 4800251035
    Handle
    Part Number: 4800251035
      Special Order
    $15.57
  • 133
    Inner Casing – Part Number: 4800251011
    Inner Casing
    Part Number: 4800251011
      Special Order
    $57.02
  • 134
    Impeller – Part Number: 4800251009
    Impeller
    Part Number: 4800251009
      Special Order
    $35.08
  • 135
    Mechanical Seal, Ew110r – Part Number: 480-02510-10
    Mechanical Seal, Ew110r
    Part Number: 480-02510-10
      No Longer Available
  • 136
    O Ring – Part Number: 4800251012
    O Ring
    Part Number: 4800251012
      No Longer Available
  • 137
    Suction Flange – Part Number: 480-02510-13
    Suction Flange
    Part Number: 480-02510-13
      No Longer Available
  • 138
    Check Valve – Part Number: 4800251015
    Check Valve
    Part Number: 4800251015
      Special Order
    $13.01
  • 139
    Delivery Bend – Part Number: 4800251019
    Delivery Bend
    Part Number: 4800251019
      Special Order
    $38.65
  • 140
    O Ring – Part Number: 4800251020
    O Ring
    Part Number: 4800251020
      Special Order
    $5.48
  • 141
    Bolt (with Washer) – Part Number: 4800251014
    Bolt (with Washer)
    Part Number: 4800251014
      Special Order
    $4.13
  • 142
    Plug – Part Number: 480-05010-21
    Plug
    Part Number: 480-05010-21
      No Longer Available
  • 143
    O Ring – Part Number: 480-05010-22
    O Ring
    Part Number: 480-05010-22
      No Longer Available
  • 144
    Hose Coupling – Part Number: 481-00001-22
    Hose Coupling
    Part Number: 481-00001-22
      No Longer Available
  • 145
    Hose Joint – Part Number: 481-00001-23
    Hose Joint
    Part Number: 481-00001-23
      No Longer Available
  • 146
    Coupling Packing – Part Number: 480-02510-17
    Coupling Packing
    Part Number: 480-02510-17
      No Longer Available
  • 147
    Strainer – Part Number: 4800255029
    Strainer
    Part Number: 4800255029
      No Longer Available
  • 149
    1x20 – Part Number: 123048-A
    1x20
    Part Number: 123048-A
      No Longer Available
  • 151
    Base – Part Number: 4800251036
    Base
    Part Number: 4800251036
      Special Order
    $41.58
  • 152
    Bolt M5x20 – Part Number: 4800251023
    Bolt M5x20
    Part Number: 4800251023
      Special Order
    $4.13
  • 153
    Tapping Screw M5x14 – Part Number: 4800251038
    Tapping Screw M5x14
    Part Number: 4800251038
      Special Order
    $4.13
  • 154
    Base Cushion – Part Number: 4800251031
    Base Cushion
    Part Number: 4800251031
      Special Order
    $4.13
Page D
Page D Diagram and Parts List for  Makita
  • 1
    Crank Case Assembly – Part Number: 5411005000
    Crank Case Assembly
    Part Number: 5411005000
      Special Order
    $197.06
  • 2
    Crankcase Gasket – Part Number: 541-15012-00
    Crankcase Gasket
    Part Number: 541-15012-00
      No Longer Available
  • 3
    Oil Seal – Part Number: 044-01599-50
    Oil Seal
    Part Number: 044-01599-50
      No Longer Available
  • 4
    Ball Bearing 6202C3 – Part Number: 0600159880
    Ball Bearing 6202C3
    Part Number: 0600159880
      Special Order
    $22.44
  • 5
    Hex. Socket Head Bolt M5X30 – Part Number: 0119059940
    Hex. Socket Head Bolt M5X30
    Part Number: 0119059940
      Special Order
    $4.13
  • 6
    Cylinder Gasket – Part Number: 442156-7
    Cylinder Gasket
    Part Number: 442156-7
      No Longer Available
  • 7
    Cylinder – Part Number: 54115003004
    Cylinder
    Part Number: 54115003004
      No Longer Available
  • 8
    Hex. Socket Head Bolt M6X18 – Part Number: 0119069990
    Hex. Socket Head Bolt M6X18
    Part Number: 0119069990
      Special Order
    $4.13
  • 9
    Crankshaft – Part Number: 5412007000
    Crankshaft
    Part Number: 5412007000
      Special Order
    $176.53
  • 10
    Woodruff Key – Part Number: 254040-2
    Woodruff Key
    Part Number: 254040-2
      No Longer Available
  • 11
    Piston Pin – Part Number: 5412500300
    Piston Pin
    Part Number: 5412500300
      Special Order
    $5.48
  • 12
    Piston – Part Number: 5412500800
    Piston
    Part Number: 5412500800
      Special Order
    $35.08
  • 13
    Piston Ring – Part Number: 5402500600
    Piston Ring
    Part Number: 5402500600
      No Longer Available
  • 14
    Clip – Part Number: 056-50999-90
    Clip
    Part Number: 056-50999-90
      No Longer Available
  • 15
    Needle Roller Bearing – Part Number: 541-25013-00
    Needle Roller Bearing
    Part Number: 541-25013-00
      No Longer Available
  • 16
    Muffler – Part Number: 5413028000
    Muffler
    Part Number: 5413028000
      Special Order
    $53.44
  • 17
    Spark Arrestor – Part Number: 5413031000
    Spark Arrestor
    Part Number: 5413031000
      Special Order
    $33.16
  • 18
    Muffler Cover – Part Number: 5403502400
    Muffler Cover
    Part Number: 5403502400
      Special Order
    $11.10
  • 19
    Muffler Gasket – Part Number: 5303500700
    Muffler Gasket
    Part Number: 5303500700
      No Longer Available
  • 20
    Socket Head Bolt – Part Number: 0119069830
    Socket Head Bolt
    Part Number: 0119069830
      Special Order
    $4.13
  • 21
    Washer – Part Number: 003-10060-00
    Washer
    Part Number: 003-10060-00
      No Longer Available
  • 22
    Screw M5X6 – Part Number: 014-00599-62
    Screw M5X6
    Part Number: 014-00599-62
      No Longer Available
  • 23
    Valve Reed Assembly – Part Number: 541-30070-00
    Valve Reed Assembly
    Part Number: 541-30070-00
      No Longer Available
  • 24
    Insulator – Part Number: 5413503301
    Insulator
    Part Number: 5413503301
      Special Order
    $13.01
  • 25
    Insulator Gasket – Part Number: 541-35012-00
    Insulator Gasket
    Part Number: 541-35012-00
      No Longer Available
  • 26
    Bracket Gasket – Part Number: 5413502800
    Bracket Gasket
    Part Number: 5413502800
      Special Order
    $4.13
  • 27
    Pan Head Screw M5x20 – Part Number: 0043705200
    Pan Head Screw M5x20
    Part Number: 0043705200
      Special Order
    $4.13
  • 29
    Screw – Part Number: 0043505220
    Screw
    Part Number: 0043505220
      Special Order
    $4.13
  • 30
    Air Cleaner Case – Part Number: 5413503400
    Air Cleaner Case
    Part Number: 5413503400
      Special Order
    $5.48
  • 31
    Air Cleaner Cover – Part Number: 5413503502
    Air Cleaner Cover
    Part Number: 5413503502
      Special Order
    $7.52
  • 32
    Element – Part Number: 5413500900
    Element
    Part Number: 5413500900
      No Longer Available
  • 33
    Filter Gasket – Part Number: 5413504100
    Filter Gasket
    Part Number: 5413504100
      No Longer Available
  • 34
    Spacer – Part Number: 0230069820
    Spacer
    Part Number: 0230069820
      Special Order
    $4.13
  • 36
    Hex. Socket Head Bolt M5X22 – Part Number: 0119059790
    Hex. Socket Head Bolt M5X22
    Part Number: 0119059790
      Special Order
    $4.13
  • 37
    Socket Head Bolt M5X50 – Part Number: 0119059660
    Socket Head Bolt M5X50
    Part Number: 0119059660
      Special Order
    $5.86
  • 38
    Washer M5 – Part Number: 0031005000
    Washer M5
    Part Number: 0031005000
      Special Order
    $4.13
  • 39
    Socket Head Bolt M5x40 – Part Number: 0119059590
    Socket Head Bolt M5x40
    Part Number: 0119059590
      Special Order
    $5.48
  • 40
    Cylinder Cover – Part Number: 5415504600
    Cylinder Cover
    Part Number: 5415504600
      Special Order
    $18.37
  • 41
    Pan Head Screw M5x14 – Part Number: 0043705140
    Pan Head Screw M5x14
    Part Number: 0043705140
      Special Order
    $4.13
  • 42
    Nut M5 – Part Number: 002-17050-00
    Nut M5
    Part Number: 002-17050-00
      No Longer Available
  • 43
    Pan Head Screw M5x20 – Part Number: 0043705200
    Pan Head Screw M5x20
    Part Number: 0043705200
      Special Order
    $4.13
  • 44
    Starter Cover – Part Number: 5415505300
    Starter Cover
    Part Number: 5415505300
      Special Order
    $18.37
  • 45
    Screw – Part Number: 6218501500
    Screw
    Part Number: 6218501500
      Special Order
    $4.13
  • 46
    ReCoil Starter Assembly – Part Number: 5415038000
    ReCoil Starter Assembly
    Part Number: 5415038000
      No Longer Available
  • 47
    Spiral Spring – Part Number: 5415001030
    Spiral Spring
    Part Number: 5415001030
      No Longer Available
  • 48
    Reel – Part Number: 5415001010
    Reel
    Part Number: 5415001010
      No Longer Available
  • 49
    Starter Rope – Part Number: 541-50011-40
    Starter Rope
    Part Number: 541-50011-40
      No Longer Available
  • 50
    Starter Knob – Part Number: 530-50021-10
    Starter Knob
    Part Number: 530-50021-10
      No Longer Available
  • 51
    Ratchet – Part Number: 5415001020
    Ratchet
    Part Number: 5415001020
      No Longer Available
  • 52
    Friction Spring – Part Number: 5415001050
    Friction Spring
    Part Number: 5415001050
      No Longer Available
  • 53
    Thrust Washer – Part Number: 5415001220
    Thrust Washer
    Part Number: 5415001220
      No Longer Available
  • 54
    Bind Screw – Part Number: 5245001010
    Bind Screw
    Part Number: 5245001010
      Special Order
    $4.13
  • 55
    Washer – Part Number: 5415001060
    Washer
    Part Number: 5415001060
      Special Order
    $4.13
  • 56
    Ratchet Guide – Part Number: 5415001040
    Ratchet Guide
    Part Number: 5415001040
      No Longer Available
  • 59
    Fuel Tank Cap Assembly – Part Number: 5106013001
    Fuel Tank Cap Assembly
    Part Number: 5106013001
      No Longer Available
  • 60
    Filter – Part Number: 0641279990
    Filter
    Part Number: 0641279990
      Special Order
    $5.48
  • 61
    Gasket – Part Number: 5516500501
    Gasket
    Part Number: 5516500501
      Special Order
    $4.13
  • 62
    Strainer Cock Assembly – Part Number: 5416010000
    Strainer Cock Assembly
    Part Number: 5416010000
      Special Order
    $16.71
  • 63
    Strainer Filter – Part Number: 541-65022-00
    Strainer Filter
    Part Number: 541-65022-00
      No Longer Available
  • 64
    Pipe Bolt – Part Number: 5416502100
    Pipe Bolt
    Part Number: 5416502100
      Special Order
    $5.48
  • 65
    Seal Washer – Part Number: 690-45005-00
    Seal Washer
    Part Number: 690-45005-00
      No Longer Available
  • 66
    Tube – Part Number: 541-65002-00
    Tube
    Part Number: 541-65002-00
      No Longer Available
  • 67
    Hose Clamp – Part Number: 0561139982
    Hose Clamp
    Part Number: 0561139982
      Special Order
    $4.13
  • 68
    Fuel Tank Bracket – Part Number: 541-65003-00
    Fuel Tank Bracket
    Part Number: 541-65003-00
      No Longer Available
  • 69
    Bolt – Part Number: 0011705140
    Bolt
    Part Number: 0011705140
      Special Order
    $4.13
  • 70
    Damper(u) – Part Number: 5416503600
    Damper(u)
    Part Number: 5416503600
      Special Order
    $5.48
  • 71
    Damper (-) – Part Number: 5416503500
    Damper (-)
    Part Number: 5416503500
      Special Order
    $5.48
  • 72
    Damper – Part Number: 5416501100
    Damper
    Part Number: 5416501100
      Special Order
    $5.48
  • 73
    Spacer – Part Number: 0230059990
    Spacer
    Part Number: 0230059990
      Special Order
    $4.13
  • 74
    Carburetor Assembly – Part Number: 541-60480-00
    Carburetor Assembly
    Part Number: 541-60480-00
      No Longer Available
  • 75
    Throttle Valve – Part Number: 5416002010
    Throttle Valve
    Part Number: 5416002010
      Special Order
    $8.67
  • 76
    Screw – Part Number: 5806111010
    Screw
    Part Number: 5806111010
      Special Order
    $4.13
  • 77
    Choke Valve – Part Number: 5416002260
    Choke Valve
    Part Number: 5416002260
      Special Order
    $8.67
  • 78
    Screw – Part Number: 5806111010
    Screw
    Part Number: 5806111010
      Special Order
    $4.13
  • 79
    Pilot Jet #35 – Part Number: 5416002250
    Pilot Jet #35
    Part Number: 5416002250
      Special Order
    $13.90
  • 80
    Adjuster – Part Number: 1616236308
    Adjuster
    Part Number: 1616236308
      Special Order
    $5.48
  • 81
    Spring – Part Number: 8046001230
    Spring
    Part Number: 8046001230
      Special Order
    $4.13
  • 82
    Choke Shaft – Part Number: 5416002140
    Choke Shaft
    Part Number: 5416002140
      Special Order
    $33.16
  • 83
    Throttle Shaft – Part Number: 5416002130
    Throttle Shaft
    Part Number: 5416002130
      Special Order
    $36.73
  • 84
    Bolt – Part Number: 5416002120
    Bolt
    Part Number: 5416002120
      Special Order
    $9.19
  • 85
    Needle – Part Number: 5416002310
    Needle
    Part Number: 5416002310
      Special Order
    $47.83
  • 86
    Pin – Part Number: 5416002050
    Pin
    Part Number: 5416002050
      Special Order
    $5.16
  • 87
    Float Chamber Body – Part Number: 5416002030
    Float Chamber Body
    Part Number: 5416002030
      Special Order
    $31.37
  • 88
    Insert Washer – Part Number: 2096234508
    Insert Washer
    Part Number: 2096234508
      Special Order
    $4.13
  • 89
    Packing – Part Number: 2306254008
    Packing
    Part Number: 2306254008
      Special Order
    Minimum Quantity of 2 required
    $4.13
  • 90
    Float Assembly – Part Number: 5416002210
    Float Assembly
    Part Number: 5416002210
      Special Order
    $35.08
  • 91
    Main Nozzle – Part Number: 5416002220
    Main Nozzle
    Part Number: 5416002220
      Special Order
    $25.89
  • 92
    Main Jet – Part Number: 5306018020
    Main Jet
    Part Number: 5306018020
      Special Order
    $14.54
  • 93
    Clip – Part Number: 5416002320
    Clip
    Part Number: 5416002320
      Special Order
    $9.19
  • 94
    Screw – Part Number: 5416002230
    Screw
    Part Number: 5416002230
      Special Order
    $4.13
  • 95
    Spring – Part Number: 8046001230
    Spring
    Part Number: 8046001230
      Special Order
    $4.13
  • 96
    Spring – Part Number: 5416002040
    Spring
    Part Number: 5416002040
      Special Order
    $7.52
  • 97
    Screw – Part Number: 0043706650
    Screw
    Part Number: 0043706650
      Special Order
    $4.13
  • 98
    Plate – Part Number: 541-40010-00
    Plate
    Part Number: 541-40010-00
      No Longer Available
  • 99
    Control Lever – Part Number: 5414500100
    Control Lever
    Part Number: 5414500100
      Special Order
    $4.13
  • 100
    Stop Plate – Part Number: 5414500300
    Stop Plate
    Part Number: 5414500300
      Special Order
    $4.13
  • 101
    Rod – Part Number: 5414002000
    Rod
    Part Number: 5414002000
      Special Order
    $4.13
  • 102
    Clip – Part Number: 1294500103
    Clip
    Part Number: 1294500103
      Special Order
    $4.13
  • 103
    Wing Nut – Part Number: 0178060010
    Wing Nut
    Part Number: 0178060010
      Special Order
    $4.13
  • 104
    Washer – Part Number: 0200070010
    Washer
    Part Number: 0200070010
      Special Order
    $4.13
  • 105
    Friction Washer – Part Number: 0217060020
    Friction Washer
    Part Number: 0217060020
      Special Order
    $4.13
  • 106
    Carburetor Gasket – Part Number: 5416502300
    Carburetor Gasket
    Part Number: 5416502300
      No Longer Available
  • 107
    Flywheel – Part Number: 5417023010
    Flywheel
    Part Number: 5417023010
      Special Order
    $141.70
  • 108
    Ignition Coil – Part Number: 541-70230-20
    Ignition Coil
    Part Number: 541-70230-20
      No Longer Available
  • 109
    Tube – Part Number: 5417500300
    Tube
    Part Number: 5417500300
      Special Order
    $4.13
  • 110
    Hex. Socket Head Bolt M5X22 – Part Number: 0119059790
    Hex. Socket Head Bolt M5X22
    Part Number: 0119059790
      Special Order
    $4.13
  • 111
    Bolt M6X16 – Part Number: 001-67061-60
    Bolt M6X16
    Part Number: 001-67061-60
      No Longer Available
  • 112
    Spring Washer – Part Number: 003-20060-00
    Spring Washer
    Part Number: 003-20060-00
      No Longer Available
  • 113
    Washer M6 – Part Number: 0200069920
    Washer M6
    Part Number: 0200069920
      Special Order
    Minimum Quantity of 2 required
    $6.20
  • 114
    Stop Switch – Part Number: 0662009810
    Stop Switch
    Part Number: 0662009810
      Special Order
    $11.10
  • 115
    Plate – Part Number: 5407500800
    Plate
    Part Number: 5407500800
      Special Order
    $4.13
  • 116
    Spacer – Part Number: 0230069780
    Spacer
    Part Number: 0230069780
      Special Order
    $5.48
  • 117
    Washer – Part Number: 0031204000
    Washer
    Part Number: 0031204000
      Special Order
    $4.13
  • 118
    Flange Nut M4 – Part Number: 0023704000
    Flange Nut M4
    Part Number: 0023704000
      Special Order
    $4.13
  • 119
    Plug Cap Spring – Part Number: 324891-8
    Plug Cap Spring
    Part Number: 324891-8
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • 120
    Spark Plug – Part Number: 965-603-021
    Spark Plug
    Part Number: 965-603-021
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $26.78
  • 121
    Plug Cap – Part Number: 065-50098-70
    Plug Cap
    Part Number: 065-50098-70
      No Longer Available
  • 122
    Casing – Part Number: 4800251001
    Casing
    Part Number: 4800251001
      Special Order
    $108.55
  • 123
    Casing Cover – Part Number: 4800251004
    Casing Cover
    Part Number: 4800251004
      Special Order
    $84.69
  • 124
    O Ring – Part Number: 4800251002
    O Ring
    Part Number: 4800251002
      No Longer Available
  • 125
    Plug – Part Number: 480-05010-21
    Plug
    Part Number: 480-05010-21
      No Longer Available
  • 126
    O Ring – Part Number: 480-05010-22
    O Ring
    Part Number: 480-05010-22
      No Longer Available
  • 127
    S.H.Bolt M6x40, Ew110r – Part Number: 480-02510-05
    S.H.Bolt M6x40, Ew110r
    Part Number: 480-02510-05
      No Longer Available
  • 128
    Washer, Ew110r – Part Number: 480-02510-08
    Washer, Ew110r
    Part Number: 480-02510-08
      No Longer Available
  • 129
    Bolt and Washer Assembly (M8X25) – Part Number: 4800501014
    Bolt and Washer Assembly (M8X25)
    Part Number: 4800501014
      No Longer Available
  • 130
    Bolt And Washer Assembly (m8x4 – Part Number: 4800501023
    Bolt And Washer Assembly (m8x4
    Part Number: 4800501023
      Special Order
    $4.13
  • 131
    Nut And Washer Assembly (m8) – Part Number: 4801001024
    Nut And Washer Assembly (m8)
    Part Number: 4801001024
      Special Order
    $4.13
  • 132
    Handle – Part Number: 4800251035
    Handle
    Part Number: 4800251035
      Special Order
    $15.57
  • 133
    Inner Casing – Part Number: 4800251011
    Inner Casing
    Part Number: 4800251011
      Special Order
    $57.02
  • 134
    Impeller – Part Number: 4800251009
    Impeller
    Part Number: 4800251009
      Special Order
    $35.08
  • 135
    Mechanical Seal, Ew110r – Part Number: 480-02510-10
    Mechanical Seal, Ew110r
    Part Number: 480-02510-10
      No Longer Available
  • 136
    O Ring – Part Number: 4800251012
    O Ring
    Part Number: 4800251012
      No Longer Available
  • 137
    Suction Flange – Part Number: 480-02510-13
    Suction Flange
    Part Number: 480-02510-13
      No Longer Available
  • 138
    Check Valve – Part Number: 4800251015
    Check Valve
    Part Number: 4800251015
      Special Order
    $13.01
  • 139
    Delivery Bend – Part Number: 4800251019
    Delivery Bend
    Part Number: 4800251019
      Special Order
    $38.65
  • 140
    O Ring – Part Number: 4800251020
    O Ring
    Part Number: 4800251020
      Special Order
    $5.48
  • 141
    Bolt (with Washer) – Part Number: 4800251014
    Bolt (with Washer)
    Part Number: 4800251014
      Special Order
    $4.13
  • 142
    Plug – Part Number: 480-05010-21
    Plug
    Part Number: 480-05010-21
      No Longer Available
  • 143
    O Ring – Part Number: 480-05010-22
    O Ring
    Part Number: 480-05010-22
      No Longer Available
  • 144
    Hose Coupling – Part Number: 481-00001-22
    Hose Coupling
    Part Number: 481-00001-22
      No Longer Available
  • 145
    Hose Joint – Part Number: 481-00001-23
    Hose Joint
    Part Number: 481-00001-23
      No Longer Available
  • 146
    Coupling Packing – Part Number: 480-02510-17
    Coupling Packing
    Part Number: 480-02510-17
      No Longer Available
  • 147
    Strainer – Part Number: 4800255029
    Strainer
    Part Number: 4800255029
      No Longer Available
  • 149
    1x20 – Part Number: 123048-A
    1x20
    Part Number: 123048-A
      No Longer Available
  • 151
    Base – Part Number: 4800251036
    Base
    Part Number: 4800251036
      Special Order
    $41.58
  • 152
    Bolt M5x20 – Part Number: 4800251023
    Bolt M5x20
    Part Number: 4800251023
      Special Order
    $4.13
  • 153
    Tapping Screw M5x14 – Part Number: 4800251038
    Tapping Screw M5x14
    Part Number: 4800251038
      Special Order
    $4.13
  • 154
    Base Cushion – Part Number: 4800251031
    Base Cushion
    Part Number: 4800251031
      Special Order
    $4.13
Page E
Page E Diagram and Parts List for  Makita
  • 1
    Crank Case Assembly – Part Number: 5411005000
    Crank Case Assembly
    Part Number: 5411005000
      Special Order
    $197.06
  • 2
    Crankcase Gasket – Part Number: 541-15012-00
    Crankcase Gasket
    Part Number: 541-15012-00
      No Longer Available
  • 3
    Oil Seal – Part Number: 044-01599-50
    Oil Seal
    Part Number: 044-01599-50
      No Longer Available
  • 4
    Ball Bearing 6202C3 – Part Number: 0600159880
    Ball Bearing 6202C3
    Part Number: 0600159880
      Special Order
    $22.44
  • 5
    Hex. Socket Head Bolt M5X30 – Part Number: 0119059940
    Hex. Socket Head Bolt M5X30
    Part Number: 0119059940
      Special Order
    $4.13
  • 6
    Cylinder Gasket – Part Number: 442156-7
    Cylinder Gasket
    Part Number: 442156-7
      No Longer Available
  • 7
    Cylinder – Part Number: 54115003004
    Cylinder
    Part Number: 54115003004
      No Longer Available
  • 8
    Hex. Socket Head Bolt M6X18 – Part Number: 0119069990
    Hex. Socket Head Bolt M6X18
    Part Number: 0119069990
      Special Order
    $4.13
  • 9
    Crankshaft – Part Number: 5412007000
    Crankshaft
    Part Number: 5412007000
      Special Order
    $176.53
  • 10
    Woodruff Key – Part Number: 254040-2
    Woodruff Key
    Part Number: 254040-2
      No Longer Available
  • 11
    Piston Pin – Part Number: 5412500300
    Piston Pin
    Part Number: 5412500300
      Special Order
    $5.48
  • 12
    Piston – Part Number: 5412500800
    Piston
    Part Number: 5412500800
      Special Order
    $35.08
  • 13
    Piston Ring – Part Number: 5402500600
    Piston Ring
    Part Number: 5402500600
      No Longer Available
  • 14
    Clip – Part Number: 056-50999-90
    Clip
    Part Number: 056-50999-90
      No Longer Available
  • 15
    Needle Roller Bearing – Part Number: 541-25013-00
    Needle Roller Bearing
    Part Number: 541-25013-00
      No Longer Available
  • 16
    Muffler – Part Number: 5413028000
    Muffler
    Part Number: 5413028000
      Special Order
    $53.44
  • 17
    Spark Arrestor – Part Number: 5413031000
    Spark Arrestor
    Part Number: 5413031000
      Special Order
    $33.16
  • 18
    Muffler Cover – Part Number: 5403502400
    Muffler Cover
    Part Number: 5403502400
      Special Order
    $11.10
  • 19
    Muffler Gasket – Part Number: 5303500700
    Muffler Gasket
    Part Number: 5303500700
      No Longer Available
  • 20
    Socket Head Bolt – Part Number: 0119069830
    Socket Head Bolt
    Part Number: 0119069830
      Special Order
    $4.13
  • 21
    Washer – Part Number: 003-10060-00
    Washer
    Part Number: 003-10060-00
      No Longer Available
  • 22
    Screw M5X6 – Part Number: 014-00599-62
    Screw M5X6
    Part Number: 014-00599-62
      No Longer Available
  • 23
    Valve Reed Assembly – Part Number: 541-30070-00
    Valve Reed Assembly
    Part Number: 541-30070-00
      No Longer Available
  • 24
    Insulator – Part Number: 5413503301
    Insulator
    Part Number: 5413503301
      Special Order
    $13.01
  • 25
    Insulator Gasket – Part Number: 541-35012-00
    Insulator Gasket
    Part Number: 541-35012-00
      No Longer Available
  • 26
    Bracket Gasket – Part Number: 5413502800
    Bracket Gasket
    Part Number: 5413502800
      Special Order
    $4.13
  • 27
    Pan Head Screw M5x20 – Part Number: 0043705200
    Pan Head Screw M5x20
    Part Number: 0043705200
      Special Order
    $4.13
  • 29
    Screw – Part Number: 0043505220
    Screw
    Part Number: 0043505220
      Special Order
    $4.13
  • 30
    Air Cleaner Case – Part Number: 5413503400
    Air Cleaner Case
    Part Number: 5413503400
      Special Order
    $5.48
  • 31
    Air Cleaner Cover – Part Number: 5413503502
    Air Cleaner Cover
    Part Number: 5413503502
      Special Order
    $7.52
  • 32
    Element – Part Number: 5413500900
    Element
    Part Number: 5413500900
      No Longer Available
  • 33
    Filter Gasket – Part Number: 5413504100
    Filter Gasket
    Part Number: 5413504100
      No Longer Available
  • 34
    Spacer – Part Number: 0230069820
    Spacer
    Part Number: 0230069820
      Special Order
    $4.13
  • 36
    Hex. Socket Head Bolt M5X22 – Part Number: 0119059790
    Hex. Socket Head Bolt M5X22
    Part Number: 0119059790
      Special Order
    $4.13
  • 37
    Socket Head Bolt M5X50 – Part Number: 0119059660
    Socket Head Bolt M5X50
    Part Number: 0119059660
      Special Order
    $5.86
  • 38
    Washer M5 – Part Number: 0031005000
    Washer M5
    Part Number: 0031005000
      Special Order
    $4.13
  • 39
    Socket Head Bolt M5x40 – Part Number: 0119059590
    Socket Head Bolt M5x40
    Part Number: 0119059590
      Special Order
    $5.48
  • 40
    Cylinder Cover – Part Number: 5415504600
    Cylinder Cover
    Part Number: 5415504600
      Special Order
    $18.37
  • 41
    Pan Head Screw M5x14 – Part Number: 0043705140
    Pan Head Screw M5x14
    Part Number: 0043705140
      Special Order
    $4.13
  • 42
    Nut M5 – Part Number: 002-17050-00
    Nut M5
    Part Number: 002-17050-00
      No Longer Available
  • 43
    Pan Head Screw M5x20 – Part Number: 0043705200
    Pan Head Screw M5x20
    Part Number: 0043705200
      Special Order
    $4.13
  • 44
    Starter Cover – Part Number: 5415505300
    Starter Cover
    Part Number: 5415505300
      Special Order
    $18.37
  • 45
    Screw – Part Number: 6218501500
    Screw
    Part Number: 6218501500
      Special Order
    $4.13
  • 46
    ReCoil Starter Assembly – Part Number: 5415038000
    ReCoil Starter Assembly
    Part Number: 5415038000
      No Longer Available
  • 47
    Spiral Spring – Part Number: 5415001030
    Spiral Spring
    Part Number: 5415001030
      No Longer Available
  • 48
    Reel – Part Number: 5415001010
    Reel
    Part Number: 5415001010
      No Longer Available
  • 49
    Starter Rope – Part Number: 541-50011-40
    Starter Rope
    Part Number: 541-50011-40
      No Longer Available
  • 50
    Starter Knob – Part Number: 530-50021-10
    Starter Knob
    Part Number: 530-50021-10
      No Longer Available
  • 51
    Ratchet – Part Number: 5415001020
    Ratchet
    Part Number: 5415001020
      No Longer Available
  • 52
    Friction Spring – Part Number: 5415001050
    Friction Spring
    Part Number: 5415001050
      No Longer Available
  • 53
    Thrust Washer – Part Number: 5415001220
    Thrust Washer
    Part Number: 5415001220
      No Longer Available
  • 54
    Bind Screw – Part Number: 5245001010
    Bind Screw
    Part Number: 5245001010
      Special Order
    $4.13
  • 55
    Washer – Part Number: 5415001060
    Washer
    Part Number: 5415001060
      Special Order
    $4.13
  • 56
    Ratchet Guide – Part Number: 5415001040
    Ratchet Guide
    Part Number: 5415001040
      No Longer Available
  • 59
    Fuel Tank Cap Assembly – Part Number: 5106013001
    Fuel Tank Cap Assembly
    Part Number: 5106013001
      No Longer Available
  • 60
    Filter – Part Number: 0641279990
    Filter
    Part Number: 0641279990
      Special Order
    $5.48
  • 61
    Gasket – Part Number: 5516500501
    Gasket
    Part Number: 5516500501
      Special Order
    $4.13
  • 62
    Strainer Cock Assembly – Part Number: 5416010000
    Strainer Cock Assembly
    Part Number: 5416010000
      Special Order
    $16.71
  • 63
    Strainer Filter – Part Number: 541-65022-00
    Strainer Filter
    Part Number: 541-65022-00
      No Longer Available
  • 64
    Pipe Bolt – Part Number: 5416502100
    Pipe Bolt
    Part Number: 5416502100
      Special Order
    $5.48
  • 65
    Seal Washer – Part Number: 690-45005-00
    Seal Washer
    Part Number: 690-45005-00
      No Longer Available
  • 66
    Tube – Part Number: 541-65002-00
    Tube
    Part Number: 541-65002-00
      No Longer Available
  • 67
    Hose Clamp – Part Number: 0561139982
    Hose Clamp
    Part Number: 0561139982
      Special Order
    $4.13
  • 68
    Fuel Tank Bracket – Part Number: 541-65003-00
    Fuel Tank Bracket
    Part Number: 541-65003-00
      No Longer Available
  • 69
    Bolt – Part Number: 0011705140
    Bolt
    Part Number: 0011705140
      Special Order
    $4.13
  • 70
    Damper(u) – Part Number: 5416503600
    Damper(u)
    Part Number: 5416503600
      Special Order
    $5.48
  • 71
    Damper (-) – Part Number: 5416503500
    Damper (-)
    Part Number: 5416503500
      Special Order
    $5.48
  • 72
    Damper – Part Number: 5416501100
    Damper
    Part Number: 5416501100
      Special Order
    $5.48
  • 73
    Spacer – Part Number: 0230059990
    Spacer
    Part Number: 0230059990
      Special Order
    $4.13
  • 74
    Carburetor Assembly – Part Number: 541-60480-00
    Carburetor Assembly
    Part Number: 541-60480-00
      No Longer Available
  • 75
    Throttle Valve – Part Number: 5416002010
    Throttle Valve
    Part Number: 5416002010
      Special Order
    $8.67
  • 76
    Screw – Part Number: 5806111010
    Screw
    Part Number: 5806111010
      Special Order
    $4.13
  • 77
    Choke Valve – Part Number: 5416002260
    Choke Valve
    Part Number: 5416002260
      Special Order
    $8.67
  • 78
    Screw – Part Number: 5806111010
    Screw
    Part Number: 5806111010
      Special Order
    $4.13
  • 79
    Pilot Jet #35 – Part Number: 5416002250
    Pilot Jet #35
    Part Number: 5416002250
      Special Order
    $13.90
  • 80
    Adjuster – Part Number: 1616236308
    Adjuster
    Part Number: 1616236308
      Special Order
    $5.48
  • 81
    Spring – Part Number: 8046001230
    Spring
    Part Number: 8046001230
      Special Order
    $4.13
  • 82
    Choke Shaft – Part Number: 5416002140
    Choke Shaft
    Part Number: 5416002140
      Special Order
    $33.16
  • 83
    Throttle Shaft – Part Number: 5416002130
    Throttle Shaft
    Part Number: 5416002130
      Special Order
    $36.73
  • 84
    Bolt – Part Number: 5416002120
    Bolt
    Part Number: 5416002120
      Special Order
    $9.19
  • 85
    Needle – Part Number: 5416002310
    Needle
    Part Number: 5416002310
      Special Order
    $47.83
  • 86
    Pin – Part Number: 5416002050
    Pin
    Part Number: 5416002050
      Special Order
    $5.16
  • 87
    Float Chamber Body – Part Number: 5416002030
    Float Chamber Body
    Part Number: 5416002030
      Special Order
    $31.37
  • 88
    Insert Washer – Part Number: 2096234508
    Insert Washer
    Part Number: 2096234508
      Special Order
    $4.13
  • 89
    Packing – Part Number: 2306254008
    Packing
    Part Number: 2306254008
      Special Order
    Minimum Quantity of 2 required
    $4.13
  • 90
    Float Assembly – Part Number: 5416002210
    Float Assembly
    Part Number: 5416002210
      Special Order
    $35.08
  • 91
    Main Nozzle – Part Number: 5416002220
    Main Nozzle
    Part Number: 5416002220
      Special Order
    $25.89
  • 92
    Main Jet – Part Number: 5306018020
    Main Jet
    Part Number: 5306018020
      Special Order
    $14.54
  • 93
    Clip – Part Number: 5416002320
    Clip
    Part Number: 5416002320
      Special Order
    $9.19
  • 94
    Screw – Part Number: 5416002230
    Screw
    Part Number: 5416002230
      Special Order
    $4.13
  • 95
    Spring – Part Number: 8046001230
    Spring
    Part Number: 8046001230
      Special Order
    $4.13
  • 96
    Spring – Part Number: 5416002040
    Spring
    Part Number: 5416002040
      Special Order
    $7.52
  • 97
    Screw – Part Number: 0043706650
    Screw
    Part Number: 0043706650
      Special Order
    $4.13
  • 98
    Plate – Part Number: 541-40010-00
    Plate
    Part Number: 541-40010-00
      No Longer Available
  • 99
    Control Lever – Part Number: 5414500100
    Control Lever
    Part Number: 5414500100
      Special Order
    $4.13
  • 100
    Stop Plate – Part Number: 5414500300
    Stop Plate
    Part Number: 5414500300
      Special Order
    $4.13
  • 101
    Rod – Part Number: 5414002000
    Rod
    Part Number: 5414002000
      Special Order
    $4.13
  • 102
    Clip – Part Number: 1294500103
    Clip
    Part Number: 1294500103
      Special Order
    $4.13
  • 103
    Wing Nut – Part Number: 0178060010
    Wing Nut
    Part Number: 0178060010
      Special Order
    $4.13
  • 104
    Washer – Part Number: 0200070010
    Washer
    Part Number: 0200070010
      Special Order
    $4.13
  • 105
    Friction Washer – Part Number: 0217060020
    Friction Washer
    Part Number: 0217060020
      Special Order
    $4.13
  • 106
    Carburetor Gasket – Part Number: 5416502300
    Carburetor Gasket
    Part Number: 5416502300
      No Longer Available
  • 107
    Flywheel – Part Number: 5417023010
    Flywheel
    Part Number: 5417023010
      Special Order
    $141.70
  • 108
    Ignition Coil – Part Number: 541-70230-20
    Ignition Coil
    Part Number: 541-70230-20
      No Longer Available
  • 109
    Tube – Part Number: 5417500300
    Tube
    Part Number: 5417500300
      Special Order
    $4.13
  • 110
    Hex. Socket Head Bolt M5X22 – Part Number: 0119059790
    Hex. Socket Head Bolt M5X22
    Part Number: 0119059790
      Special Order
    $4.13
  • 111
    Bolt M6X16 – Part Number: 001-67061-60
    Bolt M6X16
    Part Number: 001-67061-60
      No Longer Available
  • 112
    Spring Washer – Part Number: 003-20060-00
    Spring Washer
    Part Number: 003-20060-00
      No Longer Available
  • 113
    Washer M6 – Part Number: 0200069920
    Washer M6
    Part Number: 0200069920
      Special Order
    Minimum Quantity of 2 required
    $6.20
  • 114
    Stop Switch – Part Number: 0662009810
    Stop Switch
    Part Number: 0662009810
      Special Order
    $11.10
  • 115
    Plate – Part Number: 5407500800
    Plate
    Part Number: 5407500800
      Special Order
    $4.13
  • 116
    Spacer – Part Number: 0230069780
    Spacer
    Part Number: 0230069780
      Special Order
    $5.48
  • 117
    Washer – Part Number: 0031204000
    Washer
    Part Number: 0031204000
      Special Order
    $4.13
  • 118
    Flange Nut M4 – Part Number: 0023704000
    Flange Nut M4
    Part Number: 0023704000
      Special Order
    $4.13
  • 119
    Plug Cap Spring – Part Number: 324891-8
    Plug Cap Spring
    Part Number: 324891-8
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • 120
    Spark Plug – Part Number: 965-603-021
    Spark Plug
    Part Number: 965-603-021
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $26.78
  • 121
    Plug Cap – Part Number: 065-50098-70
    Plug Cap
    Part Number: 065-50098-70
      No Longer Available
  • 122
    Casing – Part Number: 4800251001
    Casing
    Part Number: 4800251001
      Special Order
    $108.55
  • 123
    Casing Cover – Part Number: 4800251004
    Casing Cover
    Part Number: 4800251004
      Special Order
    $84.69
  • 124
    O Ring – Part Number: 4800251002
    O Ring
    Part Number: 4800251002
      No Longer Available
  • 125
    Plug – Part Number: 480-05010-21
    Plug
    Part Number: 480-05010-21
      No Longer Available
  • 126
    O Ring – Part Number: 480-05010-22
    O Ring
    Part Number: 480-05010-22
      No Longer Available
  • 127
    S.H.Bolt M6x40, Ew110r – Part Number: 480-02510-05
    S.H.Bolt M6x40, Ew110r
    Part Number: 480-02510-05
      No Longer Available
  • 128
    Washer, Ew110r – Part Number: 480-02510-08
    Washer, Ew110r
    Part Number: 480-02510-08
      No Longer Available
  • 129
    Bolt and Washer Assembly (M8X25) – Part Number: 4800501014
    Bolt and Washer Assembly (M8X25)
    Part Number: 4800501014
      No Longer Available
  • 130
    Bolt And Washer Assembly (m8x4 – Part Number: 4800501023
    Bolt And Washer Assembly (m8x4
    Part Number: 4800501023
      Special Order
    $4.13
  • 131
    Nut And Washer Assembly (m8) – Part Number: 4801001024
    Nut And Washer Assembly (m8)
    Part Number: 4801001024
      Special Order
    $4.13
  • 132
    Handle – Part Number: 4800251035
    Handle
    Part Number: 4800251035
      Special Order
    $15.57
  • 133
    Inner Casing – Part Number: 4800251011
    Inner Casing
    Part Number: 4800251011
      Special Order
    $57.02
  • 134
    Impeller – Part Number: 4800251009
    Impeller
    Part Number: 4800251009
      Special Order
    $35.08
  • 135
    Mechanical Seal, Ew110r – Part Number: 480-02510-10
    Mechanical Seal, Ew110r
    Part Number: 480-02510-10
      No Longer Available
  • 136
    O Ring – Part Number: 4800251012
    O Ring
    Part Number: 4800251012
      No Longer Available
  • 137
    Suction Flange – Part Number: 480-02510-13
    Suction Flange
    Part Number: 480-02510-13
      No Longer Available
  • 138
    Check Valve – Part Number: 4800251015
    Check Valve
    Part Number: 4800251015
      Special Order
    $13.01
  • 139
    Delivery Bend – Part Number: 4800251019
    Delivery Bend
    Part Number: 4800251019
      Special Order
    $38.65
  • 140
    O Ring – Part Number: 4800251020
    O Ring
    Part Number: 4800251020
      Special Order
    $5.48
  • 141
    Bolt (with Washer) – Part Number: 4800251014
    Bolt (with Washer)
    Part Number: 4800251014
      Special Order
    $4.13
  • 142
    Plug – Part Number: 480-05010-21
    Plug
    Part Number: 480-05010-21
      No Longer Available
  • 143
    O Ring – Part Number: 480-05010-22
    O Ring
    Part Number: 480-05010-22
      No Longer Available
  • 144
    Hose Coupling – Part Number: 481-00001-22
    Hose Coupling
    Part Number: 481-00001-22
      No Longer Available
  • 145
    Hose Joint – Part Number: 481-00001-23
    Hose Joint
    Part Number: 481-00001-23
      No Longer Available
  • 146
    Coupling Packing – Part Number: 480-02510-17
    Coupling Packing
    Part Number: 480-02510-17
      No Longer Available
  • 147
    Strainer – Part Number: 4800255029
    Strainer
    Part Number: 4800255029
      No Longer Available
  • 149
    1x20 – Part Number: 123048-A
    1x20
    Part Number: 123048-A
      No Longer Available
  • 151
    Base – Part Number: 4800251036
    Base
    Part Number: 4800251036
      Special Order
    $41.58
  • 152
    Bolt M5x20 – Part Number: 4800251023
    Bolt M5x20
    Part Number: 4800251023
      Special Order
    $4.13
  • 153
    Tapping Screw M5x14 – Part Number: 4800251038
    Tapping Screw M5x14
    Part Number: 4800251038
      Special Order
    $4.13
  • 154
    Base Cushion – Part Number: 4800251031
    Base Cushion
    Part Number: 4800251031
      Special Order
    $4.13
Page F
Page F Diagram and Parts List for  Makita
  • 1
    Crank Case Assembly – Part Number: 5411005000
    Crank Case Assembly
    Part Number: 5411005000
      Special Order
    $197.06
  • 2
    Crankcase Gasket – Part Number: 541-15012-00
    Crankcase Gasket
    Part Number: 541-15012-00
      No Longer Available
  • 3
    Oil Seal – Part Number: 044-01599-50
    Oil Seal
    Part Number: 044-01599-50
      No Longer Available
  • 4
    Ball Bearing 6202C3 – Part Number: 0600159880
    Ball Bearing 6202C3
    Part Number: 0600159880
      Special Order
    $22.44
  • 5
    Hex. Socket Head Bolt M5X30 – Part Number: 0119059940
    Hex. Socket Head Bolt M5X30
    Part Number: 0119059940
      Special Order
    $4.13
  • 6
    Cylinder Gasket – Part Number: 442156-7
    Cylinder Gasket
    Part Number: 442156-7
      No Longer Available
  • 7
    Cylinder – Part Number: 54115003004
    Cylinder
    Part Number: 54115003004
      No Longer Available
  • 8
    Hex. Socket Head Bolt M6X18 – Part Number: 0119069990
    Hex. Socket Head Bolt M6X18
    Part Number: 0119069990
      Special Order
    $4.13
  • 9
    Crankshaft – Part Number: 5412007000
    Crankshaft
    Part Number: 5412007000
      Special Order
    $176.53
  • 10
    Woodruff Key – Part Number: 254040-2
    Woodruff Key
    Part Number: 254040-2
      No Longer Available
  • 11
    Piston Pin – Part Number: 5412500300
    Piston Pin
    Part Number: 5412500300
      Special Order
    $5.48
  • 12
    Piston – Part Number: 5412500800
    Piston
    Part Number: 5412500800
      Special Order
    $35.08
  • 13
    Piston Ring – Part Number: 5402500600
    Piston Ring
    Part Number: 5402500600
      No Longer Available
  • 14
    Clip – Part Number: 056-50999-90
    Clip
    Part Number: 056-50999-90
      No Longer Available
  • 15
    Needle Roller Bearing – Part Number: 541-25013-00
    Needle Roller Bearing
    Part Number: 541-25013-00
      No Longer Available
  • 16
    Muffler – Part Number: 5413028000
    Muffler
    Part Number: 5413028000
      Special Order
    $53.44
  • 17
    Spark Arrestor – Part Number: 5413031000
    Spark Arrestor
    Part Number: 5413031000
      Special Order
    $33.16
  • 18
    Muffler Cover – Part Number: 5403502400
    Muffler Cover
    Part Number: 5403502400
      Special Order
    $11.10
  • 19
    Muffler Gasket – Part Number: 5303500700
    Muffler Gasket
    Part Number: 5303500700
      No Longer Available
  • 20
    Socket Head Bolt – Part Number: 0119069830
    Socket Head Bolt
    Part Number: 0119069830
      Special Order
    $4.13
  • 21
    Washer – Part Number: 003-10060-00
    Washer
    Part Number: 003-10060-00
      No Longer Available
  • 22
    Screw M5X6 – Part Number: 014-00599-62
    Screw M5X6
    Part Number: 014-00599-62
      No Longer Available
  • 23
    Valve Reed Assembly – Part Number: 541-30070-00
    Valve Reed Assembly
    Part Number: 541-30070-00
      No Longer Available
  • 24
    Insulator – Part Number: 5413503301
    Insulator
    Part Number: 5413503301
      Special Order
    $13.01
  • 25
    Insulator Gasket – Part Number: 541-35012-00
    Insulator Gasket
    Part Number: 541-35012-00
      No Longer Available
  • 26
    Bracket Gasket – Part Number: 5413502800
    Bracket Gasket
    Part Number: 5413502800
      Special Order
    $4.13
  • 27
    Pan Head Screw M5x20 – Part Number: 0043705200
    Pan Head Screw M5x20
    Part Number: 0043705200
      Special Order
    $4.13
  • 29
    Screw – Part Number: 0043505220
    Screw
    Part Number: 0043505220
      Special Order
    $4.13
  • 30
    Air Cleaner Case – Part Number: 5413503400
    Air Cleaner Case
    Part Number: 5413503400
      Special Order
    $5.48
  • 31
    Air Cleaner Cover – Part Number: 5413503502
    Air Cleaner Cover
    Part Number: 5413503502
      Special Order
    $7.52
  • 32
    Element – Part Number: 5413500900
    Element
    Part Number: 5413500900
      No Longer Available
  • 33
    Filter Gasket – Part Number: 5413504100
    Filter Gasket
    Part Number: 5413504100
      No Longer Available
  • 34
    Spacer – Part Number: 0230069820
    Spacer
    Part Number: 0230069820
      Special Order
    $4.13
  • 36
    Hex. Socket Head Bolt M5X22 – Part Number: 0119059790
    Hex. Socket Head Bolt M5X22
    Part Number: 0119059790
      Special Order
    $4.13
  • 37
    Socket Head Bolt M5X50 – Part Number: 0119059660
    Socket Head Bolt M5X50
    Part Number: 0119059660
      Special Order
    $5.86
  • 38
    Washer M5 – Part Number: 0031005000
    Washer M5
    Part Number: 0031005000
      Special Order
    $4.13
  • 39
    Socket Head Bolt M5x40 – Part Number: 0119059590
    Socket Head Bolt M5x40
    Part Number: 0119059590
      Special Order
    $5.48
  • 40
    Cylinder Cover – Part Number: 5415504600
    Cylinder Cover
    Part Number: 5415504600
      Special Order
    $18.37
  • 41
    Pan Head Screw M5x14 – Part Number: 0043705140
    Pan Head Screw M5x14
    Part Number: 0043705140
      Special Order
    $4.13
  • 42
    Nut M5 – Part Number: 002-17050-00
    Nut M5
    Part Number: 002-17050-00
      No Longer Available
  • 43
    Pan Head Screw M5x20 – Part Number: 0043705200
    Pan Head Screw M5x20
    Part Number: 0043705200
      Special Order
    $4.13
  • 44
    Starter Cover – Part Number: 5415505300
    Starter Cover
    Part Number: 5415505300
      Special Order
    $18.37
  • 45
    Screw – Part Number: 6218501500
    Screw
    Part Number: 6218501500
      Special Order
    $4.13
  • 46
    ReCoil Starter Assembly – Part Number: 5415038000
    ReCoil Starter Assembly
    Part Number: 5415038000
      No Longer Available
  • 47
    Spiral Spring – Part Number: 5415001030
    Spiral Spring
    Part Number: 5415001030
      No Longer Available
  • 48
    Reel – Part Number: 5415001010
    Reel
    Part Number: 5415001010
      No Longer Available
  • 49
    Starter Rope – Part Number: 541-50011-40
    Starter Rope
    Part Number: 541-50011-40
      No Longer Available
  • 50
    Starter Knob – Part Number: 530-50021-10
    Starter Knob
    Part Number: 530-50021-10
      No Longer Available
  • 51
    Ratchet – Part Number: 5415001020
    Ratchet
    Part Number: 5415001020
      No Longer Available
  • 52
    Friction Spring – Part Number: 5415001050
    Friction Spring
    Part Number: 5415001050
      No Longer Available
  • 53
    Thrust Washer – Part Number: 5415001220
    Thrust Washer
    Part Number: 5415001220
      No Longer Available
  • 54
    Bind Screw – Part Number: 5245001010
    Bind Screw
    Part Number: 5245001010
      Special Order
    $4.13
  • 55
    Washer – Part Number: 5415001060
    Washer
    Part Number: 5415001060
      Special Order
    $4.13
  • 56
    Ratchet Guide – Part Number: 5415001040
    Ratchet Guide
    Part Number: 5415001040
      No Longer Available
  • 59
    Fuel Tank Cap Assembly – Part Number: 5106013001
    Fuel Tank Cap Assembly
    Part Number: 5106013001
      No Longer Available
  • 60
    Filter – Part Number: 0641279990
    Filter
    Part Number: 0641279990
      Special Order
    $5.48
  • 61
    Gasket – Part Number: 5516500501
    Gasket
    Part Number: 5516500501
      Special Order
    $4.13
  • 62
    Strainer Cock Assembly – Part Number: 5416010000
    Strainer Cock Assembly
    Part Number: 5416010000
      Special Order
    $16.71
  • 63
    Strainer Filter – Part Number: 541-65022-00
    Strainer Filter
    Part Number: 541-65022-00
      No Longer Available
  • 64
    Pipe Bolt – Part Number: 5416502100
    Pipe Bolt
    Part Number: 5416502100
      Special Order
    $5.48
  • 65
    Seal Washer – Part Number: 690-45005-00
    Seal Washer
    Part Number: 690-45005-00
      No Longer Available
  • 66
    Tube – Part Number: 541-65002-00
    Tube
    Part Number: 541-65002-00
      No Longer Available
  • 67
    Hose Clamp – Part Number: 0561139982
    Hose Clamp
    Part Number: 0561139982
      Special Order
    $4.13
  • 68
    Fuel Tank Bracket – Part Number: 541-65003-00
    Fuel Tank Bracket
    Part Number: 541-65003-00
      No Longer Available
  • 69
    Bolt – Part Number: 0011705140
    Bolt
    Part Number: 0011705140
      Special Order
    $4.13
  • 70
    Damper(u) – Part Number: 5416503600
    Damper(u)
    Part Number: 5416503600
      Special Order
    $5.48
  • 71
    Damper (-) – Part Number: 5416503500
    Damper (-)
    Part Number: 5416503500
      Special Order
    $5.48
  • 72
    Damper – Part Number: 5416501100
    Damper
    Part Number: 5416501100
      Special Order
    $5.48
  • 73
    Spacer – Part Number: 0230059990
    Spacer
    Part Number: 0230059990
      Special Order
    $4.13
  • 74
    Carburetor Assembly – Part Number: 541-60480-00
    Carburetor Assembly
    Part Number: 541-60480-00
      No Longer Available
  • 75
    Throttle Valve – Part Number: 5416002010
    Throttle Valve
    Part Number: 5416002010
      Special Order
    $8.67
  • 76
    Screw – Part Number: 5806111010
    Screw
    Part Number: 5806111010
      Special Order
    $4.13
  • 77
    Choke Valve – Part Number: 5416002260
    Choke Valve
    Part Number: 5416002260
      Special Order
    $8.67
  • 78
    Screw – Part Number: 5806111010
    Screw
    Part Number: 5806111010
      Special Order
    $4.13
  • 79
    Pilot Jet #35 – Part Number: 5416002250
    Pilot Jet #35
    Part Number: 5416002250
      Special Order
    $13.90
  • 80
    Adjuster – Part Number: 1616236308
    Adjuster
    Part Number: 1616236308
      Special Order
    $5.48
  • 81
    Spring – Part Number: 8046001230
    Spring
    Part Number: 8046001230
      Special Order
    $4.13
  • 82
    Choke Shaft – Part Number: 5416002140
    Choke Shaft
    Part Number: 5416002140
      Special Order
    $33.16
  • 83
    Throttle Shaft – Part Number: 5416002130
    Throttle Shaft
    Part Number: 5416002130
      Special Order
    $36.73
  • 84
    Bolt – Part Number: 5416002120
    Bolt
    Part Number: 5416002120
      Special Order
    $9.19
  • 85
    Needle – Part Number: 5416002310
    Needle
    Part Number: 5416002310
      Special Order
    $47.83
  • 86
    Pin – Part Number: 5416002050
    Pin
    Part Number: 5416002050
      Special Order
    $5.16
  • 87
    Float Chamber Body – Part Number: 5416002030
    Float Chamber Body
    Part Number: 5416002030
      Special Order
    $31.37
  • 88
    Insert Washer – Part Number: 2096234508
    Insert Washer
    Part Number: 2096234508
      Special Order
    $4.13
  • 89
    Packing – Part Number: 2306254008
    Packing
    Part Number: 2306254008
      Special Order
    Minimum Quantity of 2 required
    $4.13
  • 90
    Float Assembly – Part Number: 5416002210
    Float Assembly
    Part Number: 5416002210
      Special Order
    $35.08
  • 91
    Main Nozzle – Part Number: 5416002220
    Main Nozzle
    Part Number: 5416002220
      Special Order
    $25.89
  • 92
    Main Jet – Part Number: 5306018020
    Main Jet
    Part Number: 5306018020
      Special Order
    $14.54
  • 93
    Clip – Part Number: 5416002320
    Clip
    Part Number: 5416002320
      Special Order
    $9.19
  • 94
    Screw – Part Number: 5416002230
    Screw
    Part Number: 5416002230
      Special Order
    $4.13
  • 95
    Spring – Part Number: 8046001230
    Spring
    Part Number: 8046001230
      Special Order
    $4.13
  • 96
    Spring – Part Number: 5416002040
    Spring
    Part Number: 5416002040
      Special Order
    $7.52
  • 97
    Screw – Part Number: 0043706650
    Screw
    Part Number: 0043706650
      Special Order
    $4.13
  • 98
    Plate – Part Number: 541-40010-00
    Plate
    Part Number: 541-40010-00
      No Longer Available
  • 99
    Control Lever – Part Number: 5414500100
    Control Lever
    Part Number: 5414500100
      Special Order
    $4.13
  • 100
    Stop Plate – Part Number: 5414500300
    Stop Plate
    Part Number: 5414500300
      Special Order
    $4.13
  • 101
    Rod – Part Number: 5414002000
    Rod
    Part Number: 5414002000
      Special Order
    $4.13
  • 102
    Clip – Part Number: 1294500103
    Clip
    Part Number: 1294500103
      Special Order
    $4.13
  • 103
    Wing Nut – Part Number: 0178060010
    Wing Nut
    Part Number: 0178060010
      Special Order
    $4.13
  • 104
    Washer – Part Number: 0200070010
    Washer
    Part Number: 0200070010
      Special Order
    $4.13
  • 105
    Friction Washer – Part Number: 0217060020
    Friction Washer
    Part Number: 0217060020
      Special Order
    $4.13
  • 106
    Carburetor Gasket – Part Number: 5416502300
    Carburetor Gasket
    Part Number: 5416502300
      No Longer Available
  • 107
    Flywheel – Part Number: 5417023010
    Flywheel
    Part Number: 5417023010
      Special Order
    $141.70
  • 108
    Ignition Coil – Part Number: 541-70230-20
    Ignition Coil
    Part Number: 541-70230-20
      No Longer Available
  • 109
    Tube – Part Number: 5417500300
    Tube
    Part Number: 5417500300
      Special Order
    $4.13
  • 110
    Hex. Socket Head Bolt M5X22 – Part Number: 0119059790
    Hex. Socket Head Bolt M5X22
    Part Number: 0119059790
      Special Order
    $4.13
  • 111
    Bolt M6X16 – Part Number: 001-67061-60
    Bolt M6X16
    Part Number: 001-67061-60
      No Longer Available
  • 112
    Spring Washer – Part Number: 003-20060-00
    Spring Washer
    Part Number: 003-20060-00
      No Longer Available
  • 113
    Washer M6 – Part Number: 0200069920
    Washer M6
    Part Number: 0200069920
      Special Order
    Minimum Quantity of 2 required
    $6.20
  • 114
    Stop Switch – Part Number: 0662009810
    Stop Switch
    Part Number: 0662009810
      Special Order
    $11.10
  • 115
    Plate – Part Number: 5407500800
    Plate
    Part Number: 5407500800
      Special Order
    $4.13
  • 116
    Spacer – Part Number: 0230069780
    Spacer
    Part Number: 0230069780
      Special Order
    $5.48
  • 117
    Washer – Part Number: 0031204000
    Washer
    Part Number: 0031204000
      Special Order
    $4.13
  • 118
    Flange Nut M4 – Part Number: 0023704000
    Flange Nut M4
    Part Number: 0023704000
      Special Order
    $4.13
  • 119
    Plug Cap Spring – Part Number: 324891-8
    Plug Cap Spring
    Part Number: 324891-8
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • 120
    Spark Plug – Part Number: 965-603-021
    Spark Plug
    Part Number: 965-603-021
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $26.78
  • 121
    Plug Cap – Part Number: 065-50098-70
    Plug Cap
    Part Number: 065-50098-70
      No Longer Available
  • 122
    Casing – Part Number: 4800251001
    Casing
    Part Number: 4800251001
      Special Order
    $108.55
  • 123
    Casing Cover – Part Number: 4800251004
    Casing Cover
    Part Number: 4800251004
      Special Order
    $84.69
  • 124
    O Ring – Part Number: 4800251002
    O Ring
    Part Number: 4800251002
      No Longer Available
  • 125
    Plug – Part Number: 480-05010-21
    Plug
    Part Number: 480-05010-21
      No Longer Available
  • 126
    O Ring – Part Number: 480-05010-22
    O Ring
    Part Number: 480-05010-22
      No Longer Available
  • 127
    S.H.Bolt M6x40, Ew110r – Part Number: 480-02510-05
    S.H.Bolt M6x40, Ew110r
    Part Number: 480-02510-05
      No Longer Available
  • 128
    Washer, Ew110r – Part Number: 480-02510-08
    Washer, Ew110r
    Part Number: 480-02510-08
      No Longer Available
  • 129
    Bolt and Washer Assembly (M8X25) – Part Number: 4800501014
    Bolt and Washer Assembly (M8X25)
    Part Number: 4800501014
      No Longer Available
  • 130
    Bolt And Washer Assembly (m8x4 – Part Number: 4800501023
    Bolt And Washer Assembly (m8x4
    Part Number: 4800501023
      Special Order
    $4.13
  • 131
    Nut And Washer Assembly (m8) – Part Number: 4801001024
    Nut And Washer Assembly (m8)
    Part Number: 4801001024
      Special Order
    $4.13
  • 132
    Handle – Part Number: 4800251035
    Handle
    Part Number: 4800251035
      Special Order
    $15.57
  • 133
    Inner Casing – Part Number: 4800251011
    Inner Casing
    Part Number: 4800251011
      Special Order
    $57.02
  • 134
    Impeller – Part Number: 4800251009
    Impeller
    Part Number: 4800251009
      Special Order
    $35.08
  • 135
    Mechanical Seal, Ew110r – Part Number: 480-02510-10
    Mechanical Seal, Ew110r
    Part Number: 480-02510-10
      No Longer Available
  • 136
    O Ring – Part Number: 4800251012
    O Ring
    Part Number: 4800251012
      No Longer Available
  • 137
    Suction Flange – Part Number: 480-02510-13
    Suction Flange
    Part Number: 480-02510-13
      No Longer Available
  • 138
    Check Valve – Part Number: 4800251015
    Check Valve
    Part Number: 4800251015
      Special Order
    $13.01
  • 139
    Delivery Bend – Part Number: 4800251019
    Delivery Bend
    Part Number: 4800251019
      Special Order
    $38.65
  • 140
    O Ring – Part Number: 4800251020
    O Ring
    Part Number: 4800251020
      Special Order
    $5.48
  • 141
    Bolt (with Washer) – Part Number: 4800251014
    Bolt (with Washer)
    Part Number: 4800251014
      Special Order
    $4.13
  • 142
    Plug – Part Number: 480-05010-21
    Plug
    Part Number: 480-05010-21
      No Longer Available
  • 143
    O Ring – Part Number: 480-05010-22
    O Ring
    Part Number: 480-05010-22
      No Longer Available
  • 144
    Hose Coupling – Part Number: 481-00001-22
    Hose Coupling
    Part Number: 481-00001-22
      No Longer Available
  • 145
    Hose Joint – Part Number: 481-00001-23
    Hose Joint
    Part Number: 481-00001-23
      No Longer Available
  • 146
    Coupling Packing – Part Number: 480-02510-17
    Coupling Packing
    Part Number: 480-02510-17
      No Longer Available
  • 147
    Strainer – Part Number: 4800255029
    Strainer
    Part Number: 4800255029
      No Longer Available
  • 149
    1x20 – Part Number: 123048-A
    1x20
    Part Number: 123048-A
      No Longer Available
  • 151
    Base – Part Number: 4800251036
    Base
    Part Number: 4800251036
      Special Order
    $41.58
  • 152
    Bolt M5x20 – Part Number: 4800251023
    Bolt M5x20
    Part Number: 4800251023
      Special Order
    $4.13
  • 153
    Tapping Screw M5x14 – Part Number: 4800251038
    Tapping Screw M5x14
    Part Number: 4800251038
      Special Order
    $4.13
  • 154
    Base Cushion – Part Number: 4800251031
    Base Cushion
    Part Number: 4800251031
      Special Order
    $4.13
Page G
Page G Diagram and Parts List for  Makita
  • 1
    Crank Case Assembly – Part Number: 5411005000
    Crank Case Assembly
    Part Number: 5411005000
      Special Order
    $197.06
  • 2
    Crankcase Gasket – Part Number: 541-15012-00
    Crankcase Gasket
    Part Number: 541-15012-00
      No Longer Available
  • 3
    Oil Seal – Part Number: 044-01599-50
    Oil Seal
    Part Number: 044-01599-50
      No Longer Available
  • 4
    Ball Bearing 6202C3 – Part Number: 0600159880
    Ball Bearing 6202C3
    Part Number: 0600159880
      Special Order
    $22.44
  • 5
    Hex. Socket Head Bolt M5X30 – Part Number: 0119059940
    Hex. Socket Head Bolt M5X30
    Part Number: 0119059940
      Special Order
    $4.13
  • 6
    Cylinder Gasket – Part Number: 442156-7
    Cylinder Gasket
    Part Number: 442156-7
      No Longer Available
  • 7
    Cylinder – Part Number: 54115003004
    Cylinder
    Part Number: 54115003004
      No Longer Available
  • 8
    Hex. Socket Head Bolt M6X18 – Part Number: 0119069990
    Hex. Socket Head Bolt M6X18
    Part Number: 0119069990
      Special Order
    $4.13
  • 9
    Crankshaft – Part Number: 5412007000
    Crankshaft
    Part Number: 5412007000
      Special Order
    $176.53
  • 10
    Woodruff Key – Part Number: 254040-2
    Woodruff Key
    Part Number: 254040-2
      No Longer Available
  • 11
    Piston Pin – Part Number: 5412500300
    Piston Pin
    Part Number: 5412500300
      Special Order
    $5.48
  • 12
    Piston – Part Number: 5412500800
    Piston
    Part Number: 5412500800
      Special Order
    $35.08
  • 13
    Piston Ring – Part Number: 5402500600
    Piston Ring
    Part Number: 5402500600
      No Longer Available
  • 14
    Clip – Part Number: 056-50999-90
    Clip
    Part Number: 056-50999-90
      No Longer Available
  • 15
    Needle Roller Bearing – Part Number: 541-25013-00
    Needle Roller Bearing
    Part Number: 541-25013-00
      No Longer Available
  • 16
    Muffler – Part Number: 5413028000
    Muffler
    Part Number: 5413028000
      Special Order
    $53.44
  • 17
    Spark Arrestor – Part Number: 5413031000
    Spark Arrestor
    Part Number: 5413031000
      Special Order
    $33.16
  • 18
    Muffler Cover – Part Number: 5403502400
    Muffler Cover
    Part Number: 5403502400
      Special Order
    $11.10
  • 19
    Muffler Gasket – Part Number: 5303500700
    Muffler Gasket
    Part Number: 5303500700
      No Longer Available
  • 20
    Socket Head Bolt – Part Number: 0119069830
    Socket Head Bolt
    Part Number: 0119069830
      Special Order
    $4.13
  • 21
    Washer – Part Number: 003-10060-00
    Washer
    Part Number: 003-10060-00
      No Longer Available
  • 22
    Screw M5X6 – Part Number: 014-00599-62
    Screw M5X6
    Part Number: 014-00599-62
      No Longer Available
  • 23
    Valve Reed Assembly – Part Number: 541-30070-00
    Valve Reed Assembly
    Part Number: 541-30070-00
      No Longer Available
  • 24
    Insulator – Part Number: 5413503301
    Insulator
    Part Number: 5413503301
      Special Order
    $13.01
  • 25
    Insulator Gasket – Part Number: 541-35012-00
    Insulator Gasket
    Part Number: 541-35012-00
      No Longer Available
  • 26
    Bracket Gasket – Part Number: 5413502800
    Bracket Gasket
    Part Number: 5413502800
      Special Order
    $4.13
  • 27
    Pan Head Screw M5x20 – Part Number: 0043705200
    Pan Head Screw M5x20
    Part Number: 0043705200
      Special Order
    $4.13
  • 29
    Screw – Part Number: 0043505220
    Screw
    Part Number: 0043505220
      Special Order
    $4.13
  • 30
    Air Cleaner Case – Part Number: 5413503400
    Air Cleaner Case
    Part Number: 5413503400
      Special Order
    $5.48
  • 31
    Air Cleaner Cover – Part Number: 5413503502
    Air Cleaner Cover
    Part Number: 5413503502
      Special Order
    $7.52
  • 32
    Element – Part Number: 5413500900
    Element
    Part Number: 5413500900
      No Longer Available
  • 33
    Filter Gasket – Part Number: 5413504100
    Filter Gasket
    Part Number: 5413504100
      No Longer Available
  • 34
    Spacer – Part Number: 0230069820
    Spacer
    Part Number: 0230069820
      Special Order
    $4.13
  • 36
    Hex. Socket Head Bolt M5X22 – Part Number: 0119059790
    Hex. Socket Head Bolt M5X22
    Part Number: 0119059790
      Special Order
    $4.13
  • 37
    Socket Head Bolt M5X50 – Part Number: 0119059660
    Socket Head Bolt M5X50
    Part Number: 0119059660
      Special Order
    $5.86
  • 38
    Washer M5 – Part Number: 0031005000
    Washer M5
    Part Number: 0031005000
      Special Order
    $4.13
  • 39
    Socket Head Bolt M5x40 – Part Number: 0119059590
    Socket Head Bolt M5x40
    Part Number: 0119059590
      Special Order
    $5.48
  • 40
    Cylinder Cover – Part Number: 5415504600
    Cylinder Cover
    Part Number: 5415504600
      Special Order
    $18.37
  • 41
    Pan Head Screw M5x14 – Part Number: 0043705140
    Pan Head Screw M5x14
    Part Number: 0043705140
      Special Order
    $4.13
  • 42
    Nut M5 – Part Number: 002-17050-00
    Nut M5
    Part Number: 002-17050-00
      No Longer Available
  • 43
    Pan Head Screw M5x20 – Part Number: 0043705200
    Pan Head Screw M5x20
    Part Number: 0043705200
      Special Order
    $4.13
  • 44
    Starter Cover – Part Number: 5415505300
    Starter Cover
    Part Number: 5415505300
      Special Order
    $18.37
  • 45
    Screw – Part Number: 6218501500
    Screw
    Part Number: 6218501500
      Special Order
    $4.13
  • 46
    ReCoil Starter Assembly – Part Number: 5415038000
    ReCoil Starter Assembly
    Part Number: 5415038000
      No Longer Available
  • 47
    Spiral Spring – Part Number: 5415001030
    Spiral Spring
    Part Number: 5415001030
      No Longer Available
  • 48
    Reel – Part Number: 5415001010
    Reel
    Part Number: 5415001010
      No Longer Available
  • 49
    Starter Rope – Part Number: 541-50011-40
    Starter Rope
    Part Number: 541-50011-40
      No Longer Available
  • 50
    Starter Knob – Part Number: 530-50021-10
    Starter Knob
    Part Number: 530-50021-10
      No Longer Available
  • 51
    Ratchet – Part Number: 5415001020
    Ratchet
    Part Number: 5415001020
      No Longer Available
  • 52
    Friction Spring – Part Number: 5415001050
    Friction Spring
    Part Number: 5415001050
      No Longer Available
  • 53
    Thrust Washer – Part Number: 5415001220
    Thrust Washer
    Part Number: 5415001220
      No Longer Available
  • 54
    Bind Screw – Part Number: 5245001010
    Bind Screw
    Part Number: 5245001010
      Special Order
    $4.13
  • 55
    Washer – Part Number: 5415001060
    Washer
    Part Number: 5415001060
      Special Order
    $4.13
  • 56
    Ratchet Guide – Part Number: 5415001040
    Ratchet Guide
    Part Number: 5415001040
      No Longer Available
  • 59
    Fuel Tank Cap Assembly – Part Number: 5106013001
    Fuel Tank Cap Assembly
    Part Number: 5106013001
      No Longer Available
  • 60
    Filter – Part Number: 0641279990
    Filter
    Part Number: 0641279990
      Special Order
    $5.48
  • 61
    Gasket – Part Number: 5516500501
    Gasket
    Part Number: 5516500501
      Special Order
    $4.13
  • 62
    Strainer Cock Assembly – Part Number: 5416010000
    Strainer Cock Assembly
    Part Number: 5416010000
      Special Order
    $16.71
  • 63
    Strainer Filter – Part Number: 541-65022-00
    Strainer Filter
    Part Number: 541-65022-00
      No Longer Available
  • 64
    Pipe Bolt – Part Number: 5416502100
    Pipe Bolt
    Part Number: 5416502100
      Special Order
    $5.48
  • 65
    Seal Washer – Part Number: 690-45005-00
    Seal Washer
    Part Number: 690-45005-00
      No Longer Available
  • 66
    Tube – Part Number: 541-65002-00
    Tube
    Part Number: 541-65002-00
      No Longer Available
  • 67
    Hose Clamp – Part Number: 0561139982
    Hose Clamp
    Part Number: 0561139982
      Special Order
    $4.13
  • 68
    Fuel Tank Bracket – Part Number: 541-65003-00
    Fuel Tank Bracket
    Part Number: 541-65003-00
      No Longer Available
  • 69
    Bolt – Part Number: 0011705140
    Bolt
    Part Number: 0011705140
      Special Order
    $4.13
  • 70
    Damper(u) – Part Number: 5416503600
    Damper(u)
    Part Number: 5416503600
      Special Order
    $5.48
  • 71
    Damper (-) – Part Number: 5416503500
    Damper (-)
    Part Number: 5416503500
      Special Order
    $5.48
  • 72
    Damper – Part Number: 5416501100
    Damper
    Part Number: 5416501100
      Special Order
    $5.48
  • 73
    Spacer – Part Number: 0230059990
    Spacer
    Part Number: 0230059990
      Special Order
    $4.13
  • 74
    Carburetor Assembly – Part Number: 541-60480-00
    Carburetor Assembly
    Part Number: 541-60480-00
      No Longer Available
  • 75
    Throttle Valve – Part Number: 5416002010
    Throttle Valve
    Part Number: 5416002010
      Special Order
    $8.67
  • 76
    Screw – Part Number: 5806111010
    Screw
    Part Number: 5806111010
      Special Order
    $4.13
  • 77
    Choke Valve – Part Number: 5416002260
    Choke Valve
    Part Number: 5416002260
      Special Order
    $8.67
  • 78
    Screw – Part Number: 5806111010
    Screw
    Part Number: 5806111010
      Special Order
    $4.13
  • 79
    Pilot Jet #35 – Part Number: 5416002250
    Pilot Jet #35
    Part Number: 5416002250
      Special Order
    $13.90
  • 80
    Adjuster – Part Number: 1616236308
    Adjuster
    Part Number: 1616236308
      Special Order
    $5.48
  • 81
    Spring – Part Number: 8046001230
    Spring
    Part Number: 8046001230
      Special Order
    $4.13
  • 82
    Choke Shaft – Part Number: 5416002140
    Choke Shaft
    Part Number: 5416002140
      Special Order
    $33.16
  • 83
    Throttle Shaft – Part Number: 5416002130
    Throttle Shaft
    Part Number: 5416002130
      Special Order
    $36.73
  • 84
    Bolt – Part Number: 5416002120
    Bolt
    Part Number: 5416002120
      Special Order
    $9.19
  • 85
    Needle – Part Number: 5416002310
    Needle
    Part Number: 5416002310
      Special Order
    $47.83
  • 86
    Pin – Part Number: 5416002050
    Pin
    Part Number: 5416002050
      Special Order
    $5.16
  • 87
    Float Chamber Body – Part Number: 5416002030
    Float Chamber Body
    Part Number: 5416002030
      Special Order
    $31.37
  • 88
    Insert Washer – Part Number: 2096234508
    Insert Washer
    Part Number: 2096234508
      Special Order
    $4.13
  • 89
    Packing – Part Number: 2306254008
    Packing
    Part Number: 2306254008
      Special Order
    Minimum Quantity of 2 required
    $4.13
  • 90
    Float Assembly – Part Number: 5416002210
    Float Assembly
    Part Number: 5416002210
      Special Order
    $35.08
  • 91
    Main Nozzle – Part Number: 5416002220
    Main Nozzle
    Part Number: 5416002220
      Special Order
    $25.89
  • 92
    Main Jet – Part Number: 5306018020
    Main Jet
    Part Number: 5306018020
      Special Order
    $14.54
  • 93
    Clip – Part Number: 5416002320
    Clip
    Part Number: 5416002320
      Special Order
    $9.19
  • 94
    Screw – Part Number: 5416002230
    Screw
    Part Number: 5416002230
      Special Order
    $4.13
  • 95
    Spring – Part Number: 8046001230
    Spring
    Part Number: 8046001230
      Special Order
    $4.13
  • 96
    Spring – Part Number: 5416002040
    Spring
    Part Number: 5416002040
      Special Order
    $7.52
  • 97
    Screw – Part Number: 0043706650
    Screw
    Part Number: 0043706650
      Special Order
    $4.13
  • 98
    Plate – Part Number: 541-40010-00
    Plate
    Part Number: 541-40010-00
      No Longer Available
  • 99
    Control Lever – Part Number: 5414500100
    Control Lever
    Part Number: 5414500100
      Special Order
    $4.13
  • 100
    Stop Plate – Part Number: 5414500300
    Stop Plate
    Part Number: 5414500300
      Special Order
    $4.13
  • 101
    Rod – Part Number: 5414002000
    Rod
    Part Number: 5414002000
      Special Order
    $4.13
  • 102
    Clip – Part Number: 1294500103
    Clip
    Part Number: 1294500103
      Special Order
    $4.13
  • 103
    Wing Nut – Part Number: 0178060010
    Wing Nut
    Part Number: 0178060010
      Special Order
    $4.13
  • 104
    Washer – Part Number: 0200070010
    Washer
    Part Number: 0200070010
      Special Order
    $4.13
  • 105
    Friction Washer – Part Number: 0217060020
    Friction Washer
    Part Number: 0217060020
      Special Order
    $4.13
  • 106
    Carburetor Gasket – Part Number: 5416502300
    Carburetor Gasket
    Part Number: 5416502300
      No Longer Available
  • 107
    Flywheel – Part Number: 5417023010
    Flywheel
    Part Number: 5417023010
      Special Order
    $141.70
  • 108
    Ignition Coil – Part Number: 541-70230-20
    Ignition Coil
    Part Number: 541-70230-20
      No Longer Available
  • 109
    Tube – Part Number: 5417500300
    Tube
    Part Number: 5417500300
      Special Order
    $4.13
  • 110
    Hex. Socket Head Bolt M5X22 – Part Number: 0119059790
    Hex. Socket Head Bolt M5X22
    Part Number: 0119059790
      Special Order
    $4.13
  • 111
    Bolt M6X16 – Part Number: 001-67061-60
    Bolt M6X16
    Part Number: 001-67061-60
      No Longer Available
  • 112
    Spring Washer – Part Number: 003-20060-00
    Spring Washer
    Part Number: 003-20060-00
      No Longer Available
  • 113
    Washer M6 – Part Number: 0200069920
    Washer M6
    Part Number: 0200069920
      Special Order
    Minimum Quantity of 2 required
    $6.20
  • 114
    Stop Switch – Part Number: 0662009810
    Stop Switch
    Part Number: 0662009810
      Special Order
    $11.10
  • 115
    Plate – Part Number: 5407500800
    Plate
    Part Number: 5407500800
      Special Order
    $4.13
  • 116
    Spacer – Part Number: 0230069780
    Spacer
    Part Number: 0230069780
      Special Order
    $5.48
  • 117
    Washer – Part Number: 0031204000
    Washer
    Part Number: 0031204000
      Special Order
    $4.13
  • 118
    Flange Nut M4 – Part Number: 0023704000
    Flange Nut M4
    Part Number: 0023704000
      Special Order
    $4.13
  • 119
    Plug Cap Spring – Part Number: 324891-8
    Plug Cap Spring
    Part Number: 324891-8
      In Stock
    Minimum Quantity of 2 required
    $4.13
  • 120
    Spark Plug – Part Number: 965-603-021
    Spark Plug
    Part Number: 965-603-021
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $26.78
  • 121
    Plug Cap – Part Number: 065-50098-70
    Plug Cap
    Part Number: 065-50098-70
      No Longer Available
  • 122
    Casing – Part Number: 4800251001
    Casing
    Part Number: 4800251001
      Special Order
    $108.55
  • 123
    Casing Cover – Part Number: 4800251004
    Casing Cover
    Part Number: 4800251004
      Special Order
    $84.69
  • 124
    O Ring – Part Number: 4800251002
    O Ring
    Part Number: 4800251002
      No Longer Available
  • 125
    Plug – Part Number: 480-05010-21
    Plug
    Part Number: 480-05010-21
      No Longer Available
  • 126
    O Ring – Part Number: 480-05010-22
    O Ring
    Part Number: 480-05010-22
      No Longer Available
  • 127
    S.H.Bolt M6x40, Ew110r – Part Number: 480-02510-05
    S.H.Bolt M6x40, Ew110r
    Part Number: 480-02510-05
      No Longer Available
  • 128
    Washer, Ew110r – Part Number: 480-02510-08
    Washer, Ew110r
    Part Number: 480-02510-08
      No Longer Available
  • 129
    Bolt and Washer Assembly (M8X25) – Part Number: 4800501014
    Bolt and Washer Assembly (M8X25)
    Part Number: 4800501014
      No Longer Available
  • 130
    Bolt And Washer Assembly (m8x4 – Part Number: 4800501023
    Bolt And Washer Assembly (m8x4
    Part Number: 4800501023
      Special Order
    $4.13
  • 131
    Nut And Washer Assembly (m8) – Part Number: 4801001024
    Nut And Washer Assembly (m8)
    Part Number: 4801001024
      Special Order
    $4.13
  • 132
    Handle – Part Number: 4800251035
    Handle
    Part Number: 4800251035
      Special Order
    $15.57
  • 133
    Inner Casing – Part Number: 4800251011
    Inner Casing
    Part Number: 4800251011
      Special Order
    $57.02
  • 134
    Impeller – Part Number: 4800251009
    Impeller
    Part Number: 4800251009
      Special Order
    $35.08
  • 135
    Mechanical Seal, Ew110r – Part Number: 480-02510-10
    Mechanical Seal, Ew110r
    Part Number: 480-02510-10
      No Longer Available
  • 136
    O Ring – Part Number: 4800251012
    O Ring
    Part Number: 4800251012
      No Longer Available
  • 137
    Suction Flange – Part Number: 480-02510-13
    Suction Flange
    Part Number: 480-02510-13
      No Longer Available
  • 138
    Check Valve – Part Number: 4800251015
    Check Valve
    Part Number: 4800251015
      Special Order
    $13.01
  • 139
    Delivery Bend – Part Number: 4800251019
    Delivery Bend
    Part Number: 4800251019
      Special Order
    $38.65
  • 140
    O Ring – Part Number: 4800251020
    O Ring
    Part Number: 4800251020
      Special Order
    $5.48
  • 141
    Bolt (with Washer) – Part Number: 4800251014
    Bolt (with Washer)
    Part Number: 4800251014
      Special Order
    $4.13
  • 142
    Plug – Part Number: 480-05010-21
    Plug
    Part Number: 480-05010-21
      No Longer Available
  • 143
    O Ring – Part Number: 480-05010-22
    O Ring
    Part Number: 480-05010-22
      No Longer Available
  • 144
    Hose Coupling – Part Number: 481-00001-22
    Hose Coupling
    Part Number: 481-00001-22
      No Longer Available
  • 145
    Hose Joint – Part Number: 481-00001-23
    Hose Joint
    Part Number: 481-00001-23
      No Longer Available
  • 146
    Coupling Packing – Part Number: 480-02510-17
    Coupling Packing
    Part Number: 480-02510-17
      No Longer Available
  • 147
    Strainer – Part Number: 4800255029
    Strainer
    Part Number: 4800255029
      No Longer Available
  • 149
    1x20 – Part Number: 123048-A
    1x20
    Part Number: 123048-A
      No Longer Available
  • 151
    Base – Part Number: 4800251036
    Base
    Part Number: 4800251036
      Special Order
    $41.58
  • 152
    Bolt M5x20 – Part Number: 4800251023
    Bolt M5x20
    Part Number: 4800251023
      Special Order
    $4.13
  • 153
    Tapping Screw M5x14 – Part Number: 4800251038
    Tapping Screw M5x14
    Part Number: 4800251038
      Special Order
    $4.13
  • 154
    Base Cushion – Part Number: 4800251031
    Base Cushion
    Part Number: 4800251031
      Special Order
    $4.13

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
