Whirlpool Washer Replacement Parts For Model CCW5243W1

We Sell Only Genuine Whirlpool Parts

Find Whirlpool CCW5243W1 Parts By Symptom

Leaking

72%

Noisy

25%

Door won’t open or close

2%

Will not drain

1%

Popular Parts for CCW5243W1

Search Within Model

Questions & Answers for Whirlpool CCW5243W1
Browse all Parts Search by Area
AGITATOR, BASKET AND TUB Diagram and Parts List for  Whirlpool Washer
AGITATOR, BASKET AND TUB
BRAKE, CLUTCH, GEARCASE, MOTOR & PUMP Diagram and Parts List for  Whirlpool Washer
BRAKE, CLUTCH, GEARCASE, MOTOR & PUMP
CONTROLS AND REAR PANEL Diagram and Parts List for  Whirlpool Washer
CONTROLS AND REAR PANEL
MISCELLANEOUS Diagram and Parts List for  Whirlpool Washer
MISCELLANEOUS

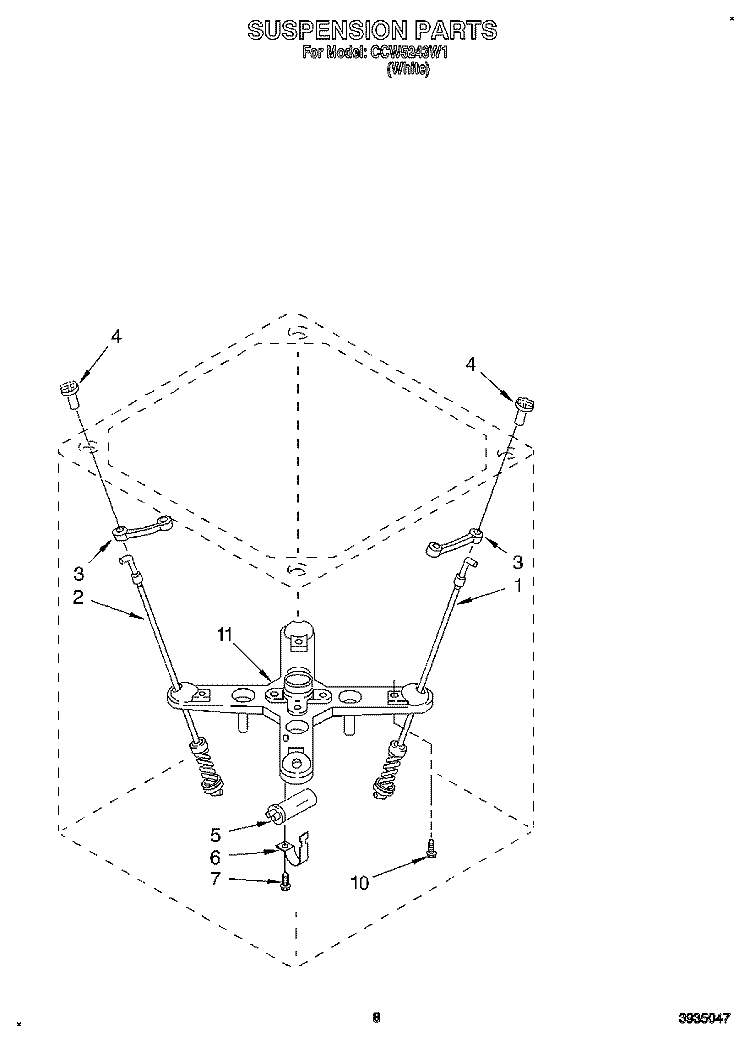

SUSPENSION Diagram and Parts List for  Whirlpool Washer
SUSPENSION

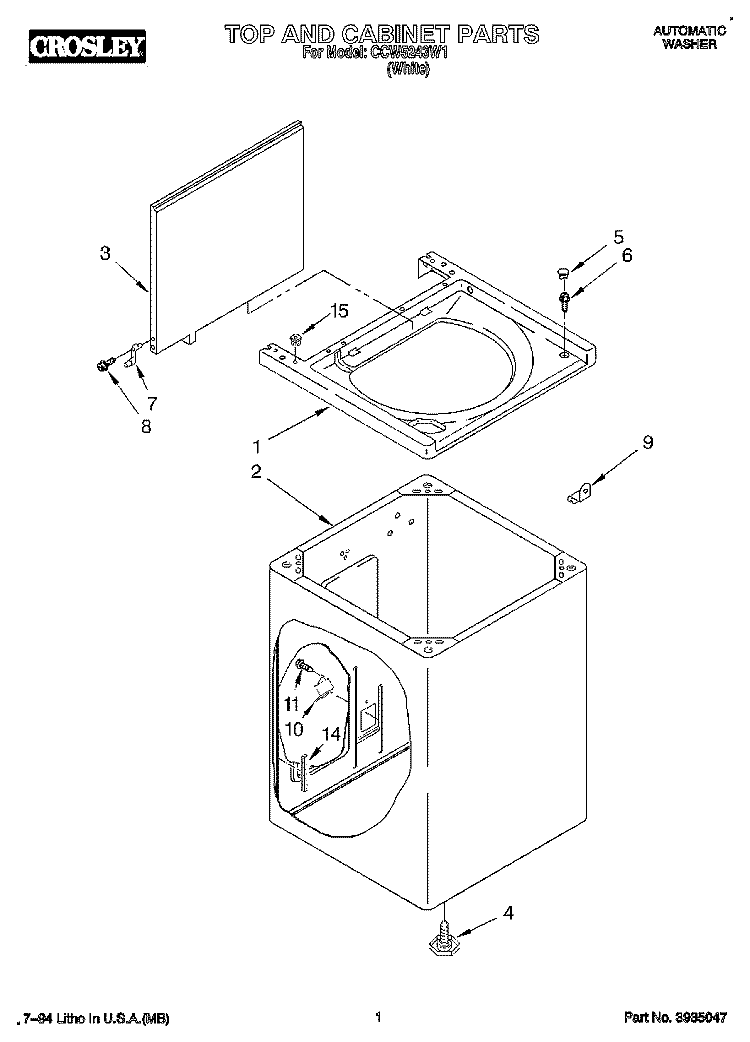

TOP AND CABINET, LIT/OPTIONAL Diagram and Parts List for  Whirlpool Washer
TOP AND CABINET, LIT/OPTIONAL

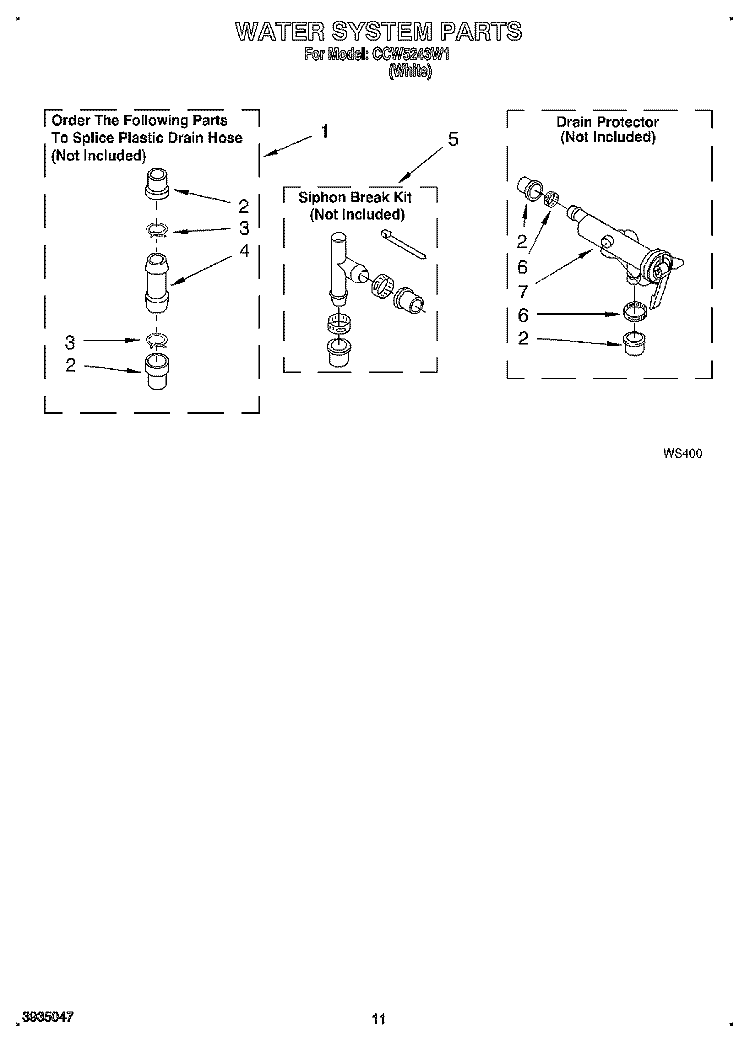

WATER SYSTEM Diagram and Parts List for  Whirlpool Washer
WATER SYSTEM
WIRING HARNESS Diagram and Parts List for  Whirlpool Washer
WIRING HARNESS
Previous Showing All Parts Next

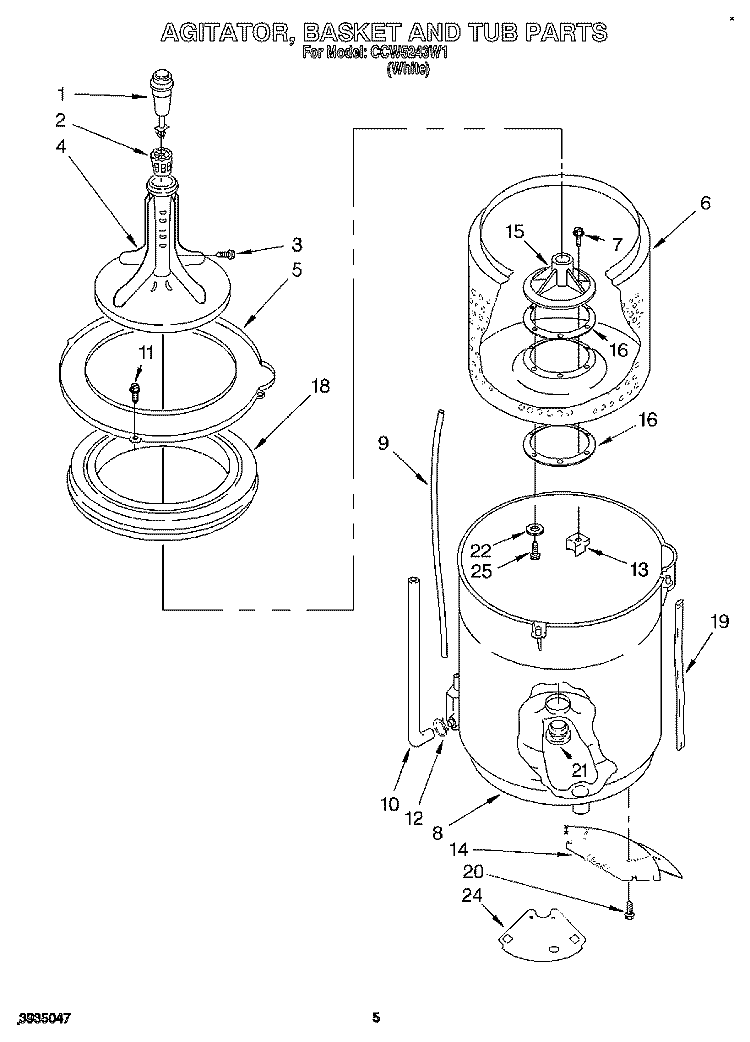

AGITATOR, BASKET AND TUB
AGITATOR, BASKET AND TUB Diagram and Parts List for  Whirlpool Washer
  • 1
    Dispenser – Part Number: WP326018423
    Dispenser
    Part Number: WP326018423
      Special Order
    $77.95
  • 2
    FILTER – Part Number: 8182228
    FILTER
    Part Number: 8182228
      No Longer Available
  • 3
    USE WPL 3400061 – Part Number: 3428014
    USE WPL 3400061
    Part Number: 3428014
      Special Order
    $10.45
  • 4
    AGITATOR – Part Number: 285999
    AGITATOR
    Part Number: 285999
      Special Order
    $131.95
  • 5
    TUB, RING – Part Number: 3429902
    TUB, RING
    Part Number: 3429902
      No Longer Available
  • 6
    USE WPL 326050300 – Part Number: 3428186
    USE WPL 326050300
    Part Number: 3428186
      Special Order
    $170.95
  • 7
    SCREW – Part Number: 3428430
    SCREW
    Part Number: 3428430
      No Longer Available
  • 8
    DISCONTINUED – Part Number: 285668
    DISCONTINUED
    Part Number: 285668
      No Longer Available
  • 9
    Washer Water Pressure Hose Cut to Fit – Part Number: WP353244
    Washer Water Pressure Hose Cut to Fit
    Part Number: WP353244
      In Stock
    $51.97
  • 10
    HOSE – Part Number: 3430339
    HOSE
    Part Number: 3430339
      No Longer Available
  • 11
    USE WPL 3400061 – Part Number: 3428014
    USE WPL 3400061
    Part Number: 3428014
      Special Order
    $10.45
  • 12
    Washer Hose Clamp – Part Number: WP596669
    Washer Hose Clamp
    Part Number: WP596669
      In Stock
    $7.30
  • 13
    Block – Part Number: WP8182303
    Block
    Part Number: WP8182303
      Special Order
    $50.42
  • 14
    SHIELD – Part Number: 3428814
    SHIELD
    Part Number: 3428814
      No Longer Available
  • 15
    HUB – Part Number: 285709
    HUB
    Part Number: 285709
      No Longer Available
  • 16
    Gasket – Part Number: WP3428179
    Gasket
    Part Number: WP3428179
      No Longer Available
  • 18
    USE WPL 326050300 – Part Number: 3934565
    USE WPL 326050300
    Part Number: 3934565
      No Longer Available
  • 19
    HOSE – Part Number: 3966238
    HOSE
    Part Number: 3966238
      No Longer Available
  • 20
    Screw – Part Number: WP3400872
    Screw
    Part Number: WP3400872
      Special Order
    $7.30
  • 21
    Washer Outer Tub Center Seal – Part Number: WP3968381
    Washer Outer Tub Center Seal
    Part Number: WP3968381
      Special Order
    $27.76
  • 22
    WASHER – Part Number: 3429750
    WASHER
    Part Number: 3429750
      No Longer Available
  • 24
    SHIELD – Part Number: 3430303
    SHIELD
    Part Number: 3430303
      No Longer Available
  • 25
    Screw – Part Number: WP3934714
    Screw
    Part Number: WP3934714
      No Longer Available

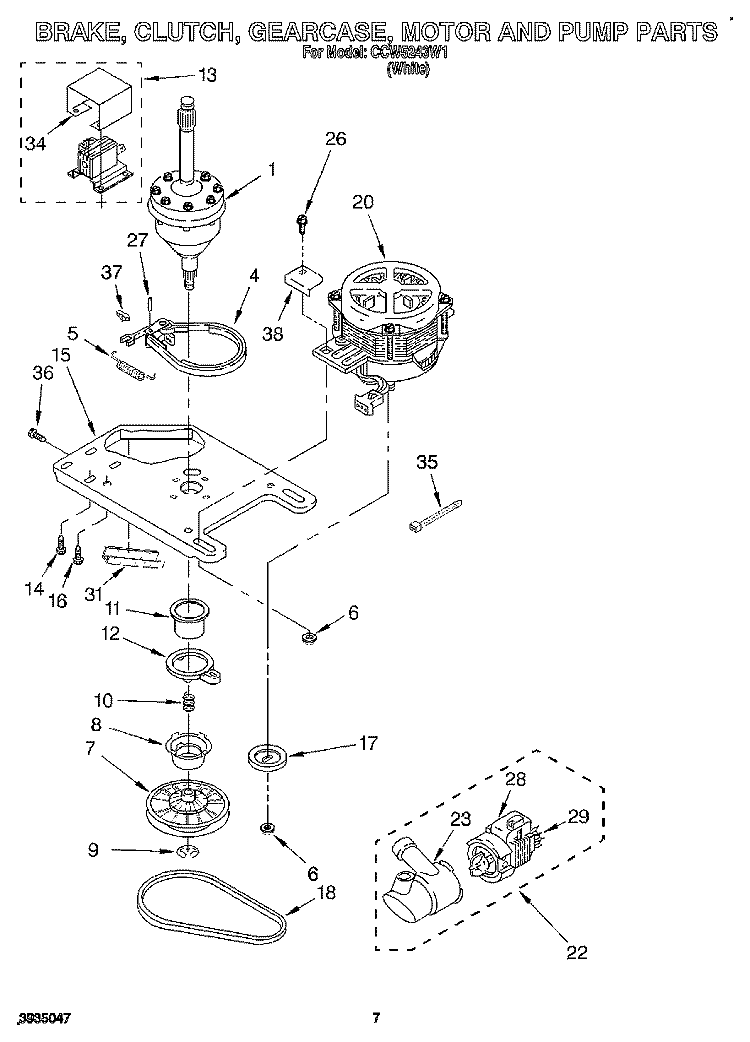

BRAKE, CLUTCH, GEARCASE, MOTOR & PUMP
BRAKE, CLUTCH, GEARCASE, MOTOR & PUMP Diagram and Parts List for  Whirlpool Washer
  • 1
    Washer Gear Case – Part Number: 3966743
    Washer Gear Case
    Part Number: 3966743
      No Longer Available
  • 4
    BRAKE-BD – Part Number: 3428323
    BRAKE-BD
    Part Number: 3428323
      No Longer Available
  • 5
    SPRING, BREAK – Part Number: 3428342
    SPRING, BREAK
    Part Number: 3428342
      No Longer Available
  • 6
    NUT – Part Number: 90984
    NUT
    Part Number: 90984
      Special Order
    $20.95
  • 7
    Splutch Pulley – Part Number: 3428359
    Splutch Pulley
    Part Number: 3428359
      No Longer Available
  • 8
    Cam – Part Number: WP3428378
    Cam
    Part Number: WP3428378
      No Longer Available
  • 9
    Idler Shaft Retaining Ring – Part Number: WP354987
    Idler Shaft Retaining Ring
    Part Number: WP354987
      In Stock
    $12.55
  • 10
    Spring – Part Number: WP3970556
    Spring
    Part Number: WP3970556
      Special Order
    $11.50
  • 11
    Slider – Part Number: WP8182263
    Slider
    Part Number: WP8182263
      No Longer Available
  • 12
    Cam – Part Number: WP3428379
    Cam
    Part Number: WP3428379
      No Longer Available
  • 13
    SOLENOID – Part Number: 285723
    SOLENOID
    Part Number: 285723
      No Longer Available
  • 14
    SCREW – Part Number: 3934040
    SCREW
    Part Number: 3934040
      No Longer Available
  • 15
    USE WPL 3969965 – Part Number: 3430205
    USE WPL 3969965
    Part Number: 3430205
      No Longer Available
  • 16
    SCREW – Part Number: 3429405
    SCREW
    Part Number: 3429405
      No Longer Available
  • 17
    DISCONTINUED – Part Number: 3967487
    DISCONTINUED
    Part Number: 3967487
      No Longer Available
  • 18
    Washer Belt – Part Number: 3934700
    Washer Belt
    Part Number: 3934700
      No Longer Available
  • 20
    MOTOR-DRVE – Part Number: 3934201
    MOTOR-DRVE
    Part Number: 3934201
      No Longer Available
  • 22
    Drain Water Pump – Part Number: 285948
    Drain Water Pump
    Part Number: 285948
      No Longer Available
  • 23
    Drain Water Pump – Part Number: 285948
    Drain Water Pump
    Part Number: 285948
      No Longer Available
  • 26
    SCREW – Part Number: 3934663
    SCREW
    Part Number: 3934663
      No Longer Available
  • 27
    PIN – Part Number: 3934183
    PIN
    Part Number: 3934183
      No Longer Available
  • 28
    Drain Water Pump – Part Number: 285948
    Drain Water Pump
    Part Number: 285948
      No Longer Available
  • 29
    BLADE – Part Number: 3429939
    BLADE
    Part Number: 3429939
      No Longer Available
  • 31
    PROTECTOR – Part Number: 3367669
    PROTECTOR
    Part Number: 3367669
      No Longer Available
  • 34
    SHIELD – Part Number: 3934824
    SHIELD
    Part Number: 3934824
      No Longer Available
  • 35
    TIE-WIRE – Part Number: WP2205813
    TIE-WIRE
    Part Number: WP2205813
      In Stock
    $7.30
  • 36
    Washer Screw Ground – Part Number: WP3351614
    Washer Screw Ground
    Part Number: WP3351614
      In Stock
    $7.30
  • 37
    LOCK, SOLENOID – Part Number: 3429416
    LOCK, SOLENOID
    Part Number: 3429416
      No Longer Available
  • 38
    SHIELD – Part Number: 3430197
    SHIELD
    Part Number: 3430197
      No Longer Available
CONTROLS AND REAR PANEL
CONTROLS AND REAR PANEL Diagram and Parts List for  Whirlpool Washer
  • 1
    Water Inlet Hose Washer – Part Number: WP16123
    Water Inlet Hose Washer
    Part Number: WP16123
      Special Order
    $7.30
  • 3
    Inlet Hose - 5 FT – Part Number: WP89503
    Inlet Hose - 5 FT
    Part Number: WP89503
      In Stock
    $18.85
  • 4
    SCREW – Part Number: 3429189
    SCREW
    Part Number: 3429189
      No Longer Available
  • 5
    CLIP – Part Number: 3428879
    CLIP
    Part Number: 3428879
      No Longer Available
  • 6
    USE WPL 3969711 – Part Number: 3934669
    USE WPL 3969711
    Part Number: 3934669
      Special Order
    $148.95
  • 7
    SUPPORT – Part Number: 3429401
    SUPPORT
    Part Number: 3429401
      No Longer Available
  • 8
    Drain Hose with Clamp – Part Number: 285664
    Drain Hose with Clamp
    Part Number: 285664
      In Stock
    $31.88
  • 8
    Drain Hose Extension – Part Number: 285702
    Drain Hose Extension
    Part Number: 285702
      Special Order
    $49.39
  • 8
    Drain Hose – Part Number: 285666
    Drain Hose
    Part Number: 285666
      In Stock
    $46.30
  • 9
    TIMER – Part Number: 3430177
    TIMER
    Part Number: 3430177
      No Longer Available
  • 10
    Nozzle – Part Number: WP3357027
    Nozzle
    Part Number: WP3357027
      Special Order
    $49.39
  • 11
    Screw – Part Number: WP3400872
    Screw
    Part Number: WP3400872
      Special Order
    $7.30
  • 12
    SWITCH-WL – Part Number: 3934913
    SWITCH-WL
    Part Number: 3934913
      No Longer Available
  • 13
    BRACKET – Part Number: 3934382
    BRACKET
    Part Number: 3934382
      No Longer Available
  • 14
    CORD-POWER – Part Number: 3430218
    CORD-POWER
    Part Number: 3430218
      No Longer Available
  • 15
    RELIEF-STR – Part Number: W11733005
    RELIEF-STR
    Part Number: W11733005
      Special Order
    $16.75
  • 16
    PAN – Part Number: 3428435
    PAN
    Part Number: 3428435
      No Longer Available
  • 17
    Washer Screen – Part Number: WP96160
    Washer Screen
    Part Number: WP96160
      In Stock
    $11.50
  • 18
    VALVE – Part Number: 3934904
    VALVE
    Part Number: 3934904
      No Longer Available
  • 21
    PANEL – Part Number: 3430103
    PANEL
    Part Number: 3430103
      No Longer Available
  • 22
    Washer Screw Ground – Part Number: WP3351614
    Washer Screw Ground
    Part Number: WP3351614
      In Stock
    $7.30
  • 23
    Washer Hose Clamp – Part Number: WP596669
    Washer Hose Clamp
    Part Number: WP596669
      In Stock
    $7.30
  • 24
    Washer Screw Ground – Part Number: WP3351614
    Washer Screw Ground
    Part Number: WP3351614
      In Stock
    $7.30
  • 25
    INLET – Part Number: 3429918
    INLET
    Part Number: 3429918
      No Longer Available
  • 25
    INLET – Part Number: 3429917
    INLET
    Part Number: 3429917
      No Longer Available
  • 26
    SCREW – Part Number: 3934040
    SCREW
    Part Number: 3934040
      No Longer Available
  • 27
    Washer Hose Clamp – Part Number: WP356138
    Washer Hose Clamp
    Part Number: WP356138
      In Stock
    $9.40
  • 28
    HOSE – Part Number: 3428574
    HOSE
    Part Number: 3428574
      No Longer Available
  • 29
    Washer Screw Ground – Part Number: WP3351614
    Washer Screw Ground
    Part Number: WP3351614
      In Stock
    $7.30
  • 30
    Washer Hose Clamp – Part Number: WP616099
    Washer Hose Clamp
    Part Number: WP616099
      In Stock
    $8.35
  • 32
    HOSE – Part Number: 3430217
    HOSE
    Part Number: 3430217
      No Longer Available
  • 33
    SWITCH-LID – Part Number: 3934248
    SWITCH-LID
    Part Number: 3934248
      No Longer Available
  • 34
    Screw – Part Number: WP3400872
    Screw
    Part Number: WP3400872
      Special Order
    $7.30
  • 35
    SWTCH-TEMP – Part Number: 3429541
    SWTCH-TEMP
    Part Number: 3429541
      No Longer Available
  • 36
    Refrigerator Screw – Part Number: WP3428970
    Refrigerator Screw
    Part Number: WP3428970
      In Stock
    $11.50
  • 38
    SCREW, PUMP MTG. (2) – Part Number: 3400907
    SCREW, PUMP MTG. (2)
    Part Number: 3400907
      No Longer Available
  • 39
    Panel, Console – Part Number: 3430282
    Panel, Console
    Part Number: 3430282
      No Longer Available
  • 42
    Upper Drain Hose Clamp – Part Number: WP3357331
    Upper Drain Hose Clamp
    Part Number: WP3357331
      Special Order
    $9.40
  • 44
    DIAL – Part Number: 3388184
    DIAL
    Part Number: 3388184
      No Longer Available
  • 45
    Timer Knob and Dial – Part Number: 280193
    Timer Knob and Dial
    Part Number: 280193
      On Order
    $48.36
  • 47
    USE WPL 3935959 – Part Number: 3352167
    USE WPL 3935959
    Part Number: 3352167
      No Longer Available
  • 49
    GROMMET, PUMP (3) – Part Number: 3428526
    GROMMET, PUMP (3)
    Part Number: 3428526
      No Longer Available
  • 50
    SPACER, PUMP (3) – Part Number: 3428933
    SPACER, PUMP (3)
    Part Number: 3428933
      No Longer Available
  • 51
    SCREW – Part Number: 3429942
    SCREW
    Part Number: 3429942
      No Longer Available
  • 53
    SCREW – Part Number: 3429189
    SCREW
    Part Number: 3429189
      No Longer Available
  • 54
    SHIELD – Part Number: 3429706
    SHIELD
    Part Number: 3429706
      No Longer Available
  • 55
    USE WPL 3400061 – Part Number: 3428014
    USE WPL 3400061
    Part Number: 3428014
      Special Order
    $10.45
  • 56
    WASHER – Part Number: 3429923
    WASHER
    Part Number: 3429923
      No Longer Available
  • 57
    ENDCAP – Part Number: 285856
    ENDCAP
    Part Number: 285856
      No Longer Available
  • 58
    ENDCAP – Part Number: 285856
    ENDCAP
    Part Number: 285856
      No Longer Available
  • 60
    Console Screw – Part Number: WP388326
    Console Screw
    Part Number: WP388326
      In Stock
    $7.30
  • 61
    PROTECTOR – Part Number: 3430105
    PROTECTOR
    Part Number: 3430105
      No Longer Available
MISCELLANEOUS
MISCELLANEOUS Diagram and Parts List for  Whirlpool Washer
SUSPENSION
SUSPENSION Diagram and Parts List for  Whirlpool Washer
  • 1
    SUSPENSION – Part Number: 3430076
    SUSPENSION
    Part Number: 3430076
      No Longer Available
  • 2
    SUSPENSION – Part Number: 3430077
    SUSPENSION
    Part Number: 3430077
      No Longer Available
  • 3
    DISCONTINUED – Part Number: 3967050
    DISCONTINUED
    Part Number: 3967050
      No Longer Available
  • 4
    BALL – Part Number: 3968380
    BALL
    Part Number: 3968380
      No Longer Available
  • 5
    CAPACITOR – Part Number: 3429938
    CAPACITOR
    Part Number: 3429938
      No Longer Available
  • 6
    BRACKET, CAPACITOR – Part Number: 3428343
    BRACKET, CAPACITOR
    Part Number: 3428343
      No Longer Available
  • 7
    SCREW – Part Number: 3934040
    SCREW
    Part Number: 3934040
      No Longer Available
  • 10
    SCREW (4) – Part Number: 3428033
    SCREW (4)
    Part Number: 3428033
      No Longer Available
  • 11
    Washer Gear Case – Part Number: 3966743
    Washer Gear Case
    Part Number: 3966743
      No Longer Available
TOP AND CABINET, LIT/OPTIONAL
TOP AND CABINET, LIT/OPTIONAL Diagram and Parts List for  Whirlpool Washer
WATER SYSTEM
WATER SYSTEM Diagram and Parts List for  Whirlpool Washer
WIRING HARNESS
WIRING HARNESS Diagram and Parts List for  Whirlpool Washer

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

Be the first to ask our experts a question about this part!

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
