Popular Parts for Whirlpool 3LCHW9100WQ0

Search Within Model

Browse all Parts Search by Area
CONTROL PANEL PARTS Diagram and Parts List for 3LCHW9100WQ0  Whirlpool Washer
CONTROL PANEL PARTS
DISPENSER PARTS Diagram and Parts List for 3LCHW9100WQ0  Whirlpool Washer
DISPENSER PARTS
DOOR AND LATCH PARTS Diagram and Parts List for 3LCHW9100WQ0  Whirlpool Washer
DOOR AND LATCH PARTS
OPTIONAL PARTS (NOT INCLUDED) Diagram and Parts List for 3LCHW9100WQ0  Whirlpool Washer
OPTIONAL PARTS (NOT INCLUDED)
PUMP AND MOTOR PARTS Diagram and Parts List for 3LCHW9100WQ0  Whirlpool Washer
PUMP AND MOTOR PARTS
TOP AND CABINET PARTS Diagram and Parts List for 3LCHW9100WQ0  Whirlpool Washer
TOP AND CABINET PARTS

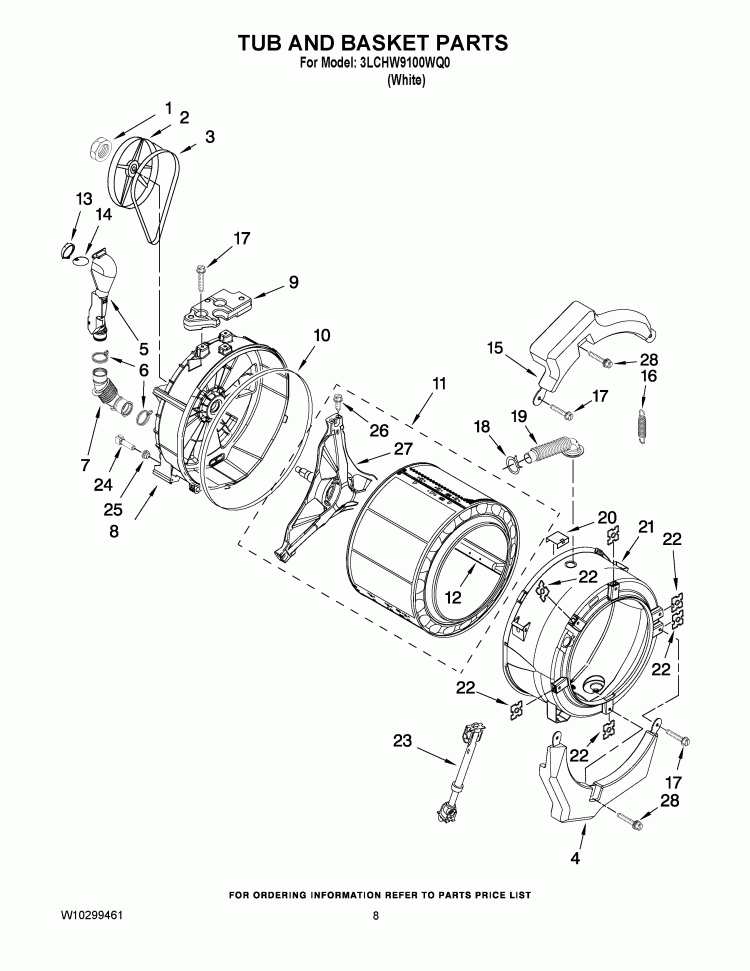

TUB AND BASKET PARTS Diagram and Parts List for 3LCHW9100WQ0  Whirlpool Washer
TUB AND BASKET PARTS
Previous Showing All Parts Next

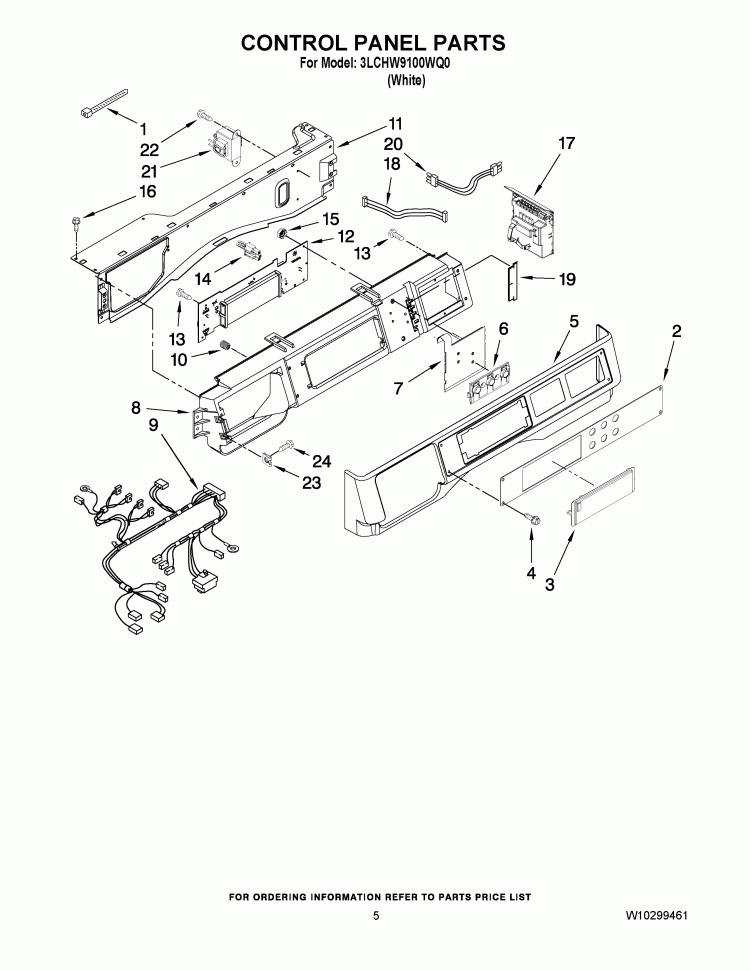

CONTROL PANEL PARTS
CONTROL PANEL PARTS Diagram and Parts List for 3LCHW9100WQ0  Whirlpool Washer
  • 1
    TIE-WIRE – Part Number: WP2205813
    TIE-WIRE
    Part Number: WP2205813
      In Stock
    $7.56
  • 2
    OVERLAY – Part Number: W10299419
    OVERLAY
    Part Number: W10299419
      Special Order
    $114.05
  • 3
    Dryer Cover – Part Number: WPW10131114
    Dryer Cover
    Part Number: WPW10131114
      Special Order
    $41.56
  • 4
    SCREW  *COMMERCIAL* – Part Number: WPW10137457
    SCREW *COMMERCIAL*
    Part Number: WPW10137457
      In Stock
    $6.47
  • 5
    CONSOLE – Part Number: W10779084
    CONSOLE
    Part Number: W10779084
      In Stock
    $76.03
  • 6
    BUTTON – Part Number: W10803340
    BUTTON
    Part Number: W10803340
      Special Order
    $115.67
  • 7
    Switch – Part Number: WPW10135255
    Switch
    Part Number: WPW10135255
      In Stock
    $171.67
  • 8
    CONSOLE – Part Number: W11028369
    CONSOLE
    Part Number: W11028369
      Special Order
    $152.15
  • 9
    HARNS-WIRE – Part Number: W10200792
    HARNS-WIRE
    Part Number: W10200792
      Special Order
    $106.88
  • 10
    INSERT  *COMMERCIAL* – Part Number: WPW10189313
    INSERT *COMMERCIAL*
    Part Number: WPW10189313
      Special Order
    $9.74
  • 11
    BRACKET – Part Number: W10846488
    BRACKET
    Part Number: W10846488
      Special Order
    $52.23
  • 12
    Control, Electric (Commercial) – Part Number: WPW10166345
    Control, Electric (Commercial)
    Part Number: WPW10166345
      Special Order
    $325.38
  • 13
    SCREW – Part Number: 489136
    SCREW
    Part Number: 489136
      Special Order
    $11.91
  • 14
    HARNS-WIRE – Part Number: W11129439
    HARNS-WIRE
    Part Number: W11129439
      Special Order
    $16.26
  • 15
    Nut – Part Number: WPW10139046
    Nut
    Part Number: WPW10139046
      Special Order
    $8.65
  • 16
    Refrigerator Screw – Part Number: WP489442
    Refrigerator Screw
    Part Number: WP489442
      In Stock
    $12.05
  • 17
    Control, Electric (Commercial) – Part Number: WPW10166391
    Control, Electric (Commercial)
    Part Number: WPW10166391
      Special Order
    $224.85
  • 18
    HARNS-WIRE – Part Number: W10155150
    HARNS-WIRE
    Part Number: W10155150
      Special Order
    $18.44
  • 19
    Seal-Console – Part Number: W10187276
    Seal-Console
    Part Number: W10187276
      Special Order
    $26.05
  • 20
    HARNS-WIRE – Part Number: W10200791
    HARNS-WIRE
    Part Number: W10200791
      Special Order
    $147.58
  • 21
    TRANSFORMR – Part Number: W10751202
    TRANSFORMR
    Part Number: W10751202
      Special Order
    $148.08
  • 22
    SCREW – Part Number: 8540329
    SCREW
    Part Number: 8540329
      Special Order
    $6.47
  • 23
    Clip – Part Number: WP9781235
    Clip
    Part Number: WP9781235
      Special Order
    $13.00
  • 24
    Screw – Part Number: WPW10131119
    Screw
    Part Number: WPW10131119
      In Stock
    $7.56

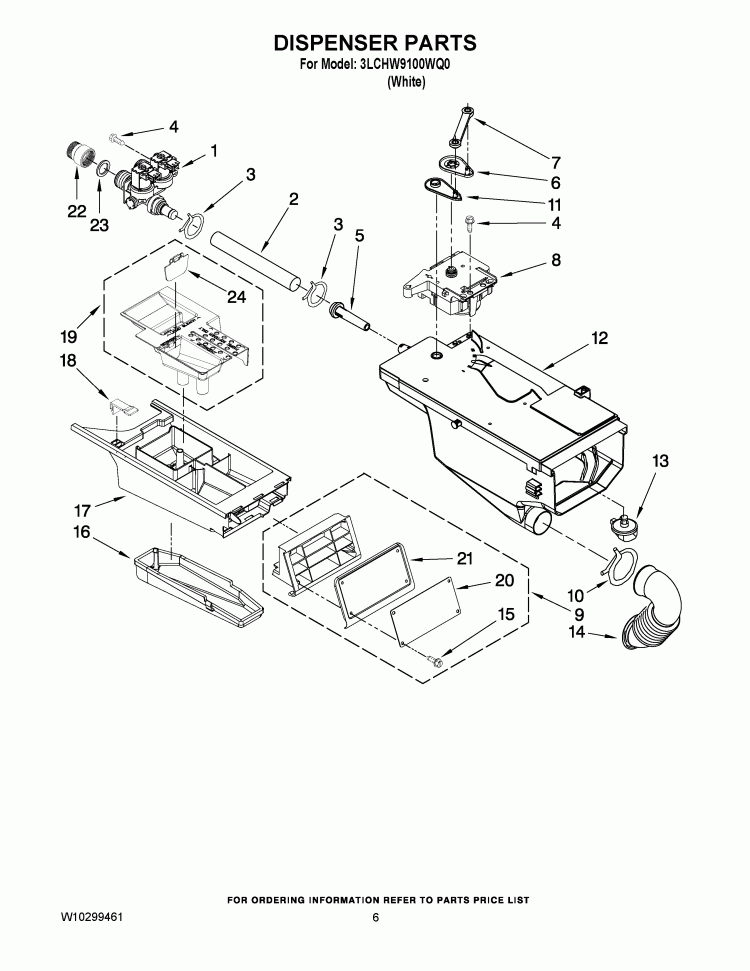

DISPENSER PARTS
DISPENSER PARTS Diagram and Parts List for 3LCHW9100WQ0  Whirlpool Washer
  • 1
    Valve – Part Number: WPW10184483
    Valve
    Part Number: WPW10184483
      Special Order
    $74.97
  • 2
    HOSE – Part Number: W10803052
    HOSE
    Part Number: W10803052
      Special Order
    $13.15
  • 3
    Washer Hose Clamp – Part Number: WP596669
    Washer Hose Clamp
    Part Number: WP596669
      In Stock
    $7.56
  • 4
    Screw – Part Number: WP8540282
    Screw
    Part Number: WP8540282
      In Stock
    $9.63
  • 5
    Inlet Nozzle – Part Number: WP8183181
    Inlet Nozzle
    Part Number: WP8183181
      Special Order
    $57.01
  • 6
    Washer Cam Actuator – Part Number: WP8540393
    Washer Cam Actuator
    Part Number: WP8540393
      Special Order
    $9.74
  • 7
    Washer Lever Water Distribution – Part Number: WP8540394
    Washer Lever Water Distribution
    Part Number: WP8540394
      In Stock
    $9.85
  • 8
    SWITCH-DIS – Part Number: W10182763
    SWITCH-DIS
    Part Number: W10182763
      Special Order
    $77.09
  • 9
    HANDLE – Part Number: W10595632
    HANDLE
    Part Number: W10595632
      Special Order
    $78.14
  • 10
    CLAMP – Part Number: W11622908
    CLAMP
    Part Number: W11622908
      Special Order
    $23.88
  • 11
    Washer Connection Lever – Part Number: WP8540395
    Washer Connection Lever
    Part Number: WP8540395
      Special Order
    $9.74
  • 12
    Dispenser – Part Number: WP8540058
    Dispenser
    Part Number: WP8540058
      No Longer Available
  • 13
    Nozzle, Distribution – Part Number: WP8540053
    Nozzle, Distribution
    Part Number: WP8540053
      Special Order
    $52.23
  • 14
    Washer Dispenser Hose – Part Number: W11366227
    Washer Dispenser Hose
    Part Number: W11366227
      In Stock
    $24.51
  • 15
    Screw – Part Number: WPW10137456
    Screw
    Part Number: WPW10137456
      In Stock
    $7.65
  • 16
    Washer Cover Detergent Drawer – Part Number: WP8540399
    Washer Cover Detergent Drawer
    Part Number: WP8540399
      Special Order
    $49.45
  • 17
    Washer Drawer Detergent – Part Number: WP8540402
    Washer Drawer Detergent
    Part Number: WP8540402
      In Stock
    $98.48
  • 18
    Retainer – Part Number: WPW10198458
    Retainer
    Part Number: WPW10198458
      In Stock
    $6.55
  • 19
    DISPENSER – Part Number: W10433390
    DISPENSER
    Part Number: W10433390
      On Order
    $53.85
  • 20
    OVERLAY – Part Number: W10299438
    OVERLAY
    Part Number: W10299438
      Special Order
    $78.68
  • 21
    Commercial Cover – Part Number: WPW10137460
    Commercial Cover
    Part Number: WPW10137460
      Special Order
    $72.86
  • 22
    VALVE – Part Number: W10196695
    VALVE
    Part Number: W10196695
      Special Order
    $83.29
  • 23
    VALVE – Part Number: W10196695
    VALVE
    Part Number: W10196695
      Special Order
    $83.29
  • 24
    Door Commercial – Part Number: WPW10298953
    Door Commercial
    Part Number: WPW10298953
      In Stock
    $6.30

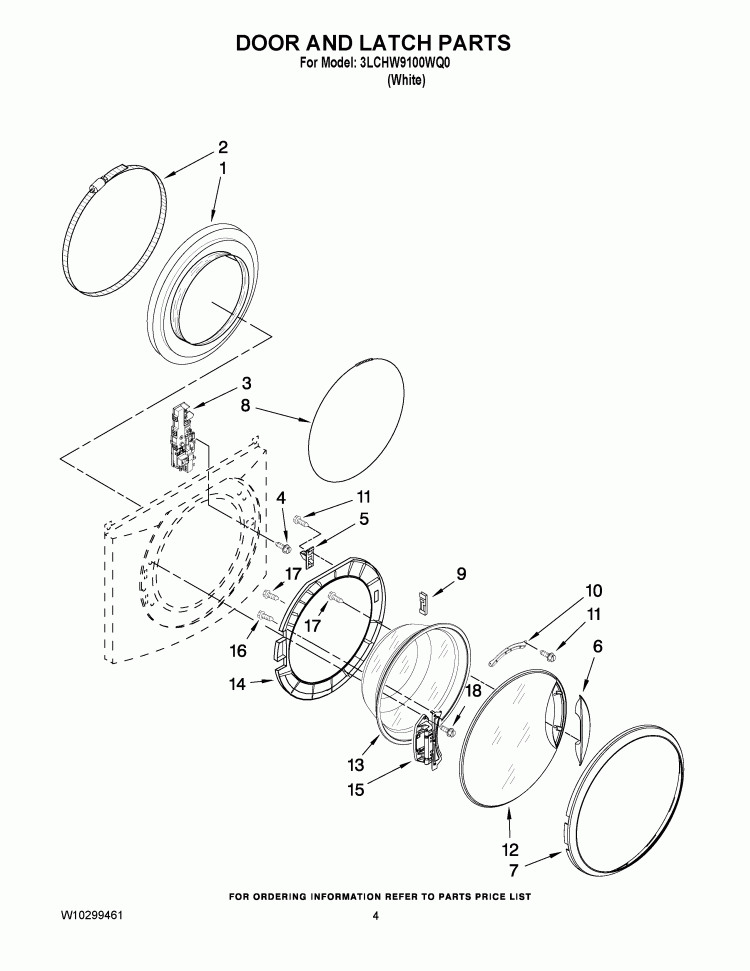

DOOR AND LATCH PARTS
DOOR AND LATCH PARTS Diagram and Parts List for 3LCHW9100WQ0  Whirlpool Washer

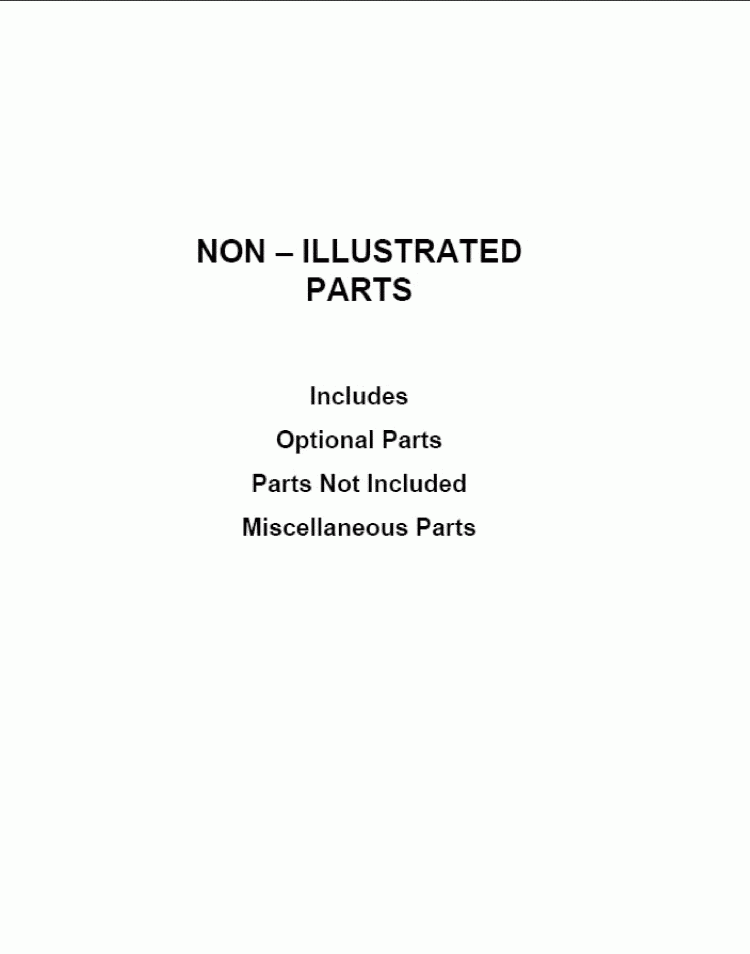

OPTIONAL PARTS (NOT INCLUDED)
OPTIONAL PARTS (NOT INCLUDED) Diagram and Parts List for 3LCHW9100WQ0  Whirlpool Washer

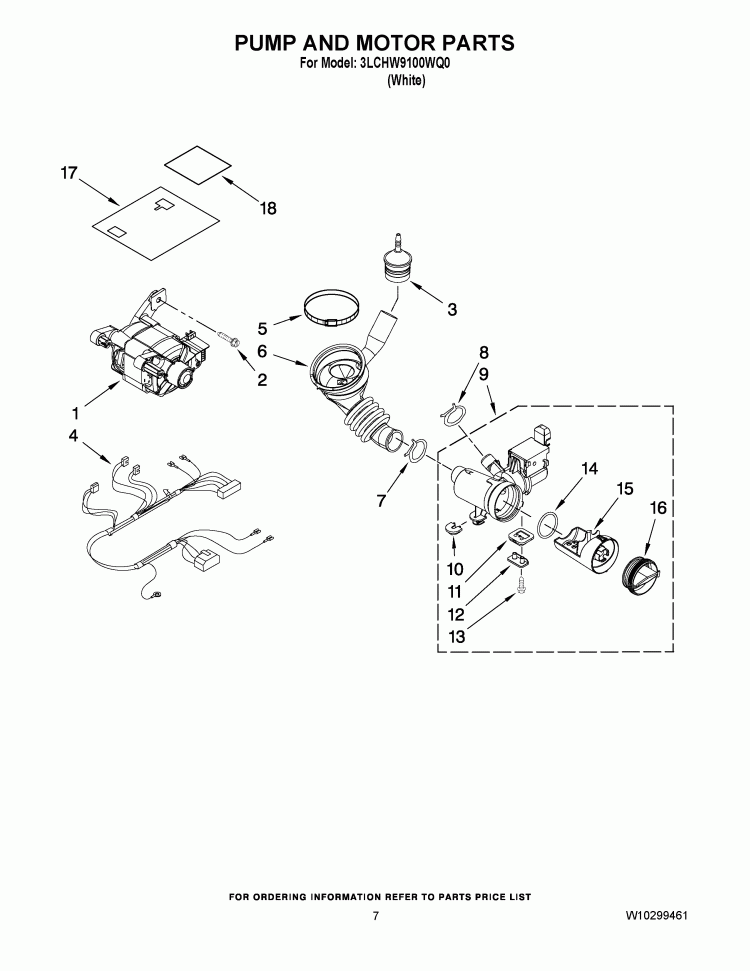

PUMP AND MOTOR PARTS
PUMP AND MOTOR PARTS Diagram and Parts List for 3LCHW9100WQ0  Whirlpool Washer

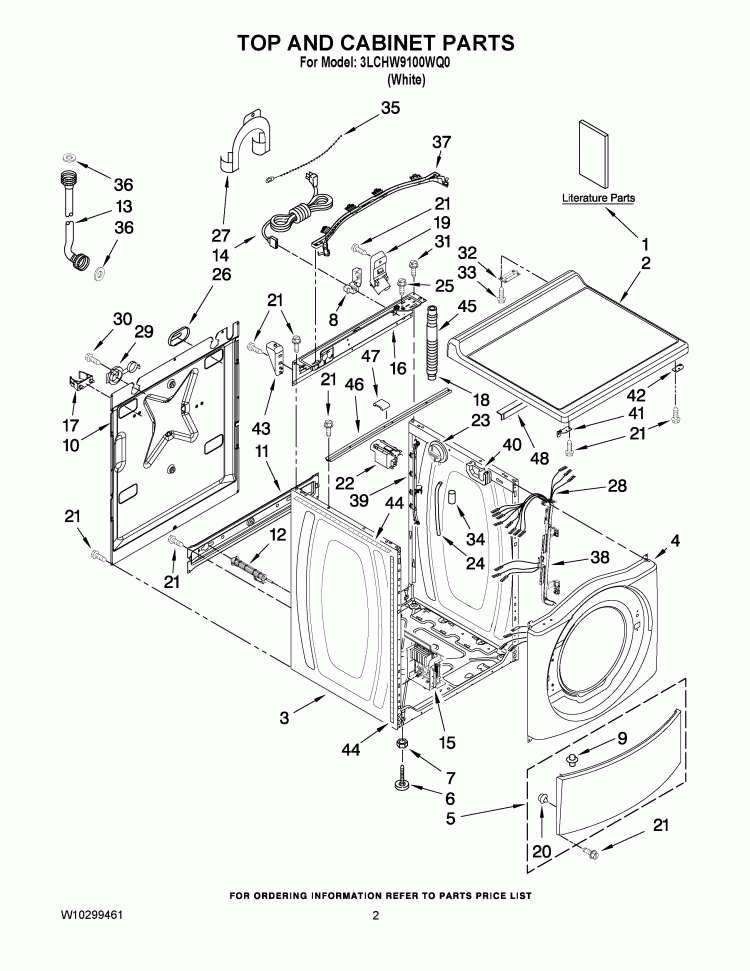

TOP AND CABINET PARTS
TOP AND CABINET PARTS Diagram and Parts List for 3LCHW9100WQ0  Whirlpool Washer
  • 1
    INSTALLATION INSTRUCTIONS – Part Number: W10299462
    INSTALLATION INSTRUCTIONS
    Part Number: W10299462
      No Longer Available
  • 1
    TECH SHEET (ENGLISH) – Part Number: W10299458
    TECH SHEET (ENGLISH)
    Part Number: W10299458
      No Longer Available
  • 1
    TECH SHEET (FRENCH) – Part Number: W10222794
    TECH SHEET (FRENCH)
    Part Number: W10222794
      No Longer Available
  • 1
    REPAIR PARTS LIST – Part Number: W10299461
    REPAIR PARTS LIST
    Part Number: W10299461
      No Longer Available
  • 2
    TOP – Part Number: W11622909
    TOP
    Part Number: W11622909
      Special Order
    $490.83
  • 3
    Cabinet Housing - White – Part Number: W10410294
    Cabinet Housing - White
    Part Number: W10410294
      Special Order
    $266.72
  • 4
    Control Panel - White – Part Number: WPW10306505
    Control Panel - White
    Part Number: WPW10306505
      Special Order
    $179.73
  • 5
    Bottom Panel - White – Part Number: WP8540664
    Bottom Panel - White
    Part Number: WP8540664
      Special Order
    $245.02
  • 6
    Leveling Leg with Foot – Part Number: W10862938
    Leveling Leg with Foot
    Part Number: W10862938
      In Stock
    $18.59
  • 7
    Leveling Leg Locking Nut – Part Number: WP3359452
    Leveling Leg Locking Nut
    Part Number: WP3359452
      In Stock
    $7.56
  • 8
    Reliefstr – Part Number: 8182635
    Reliefstr
    Part Number: 8182635
      Special Order
    $17.35
  • 9
    RIVET – Part Number: 8518891
    RIVET
    Part Number: 8518891
      Special Order
    $21.70
  • 10
    PANEL – Part Number: 8540582
    PANEL
    Part Number: 8540582
      No Longer Available
  • 11
    BRACE – Part Number: W10189659
    BRACE
    Part Number: W10189659
      Special Order
    $52.23
  • 12
    Shipping Bolt Set – Part Number: W10763471
    Shipping Bolt Set
    Part Number: W10763471
      In Stock
    $47.97
  • 13
    HOSE-FILL – Part Number: WPW10352644
    HOSE-FILL
    Part Number: WPW10352644
      Special Order
    $27.69
  • 13
    HOSE-FILL – Part Number: WPW10352594
    HOSE-FILL
    Part Number: WPW10352594
      Special Order
    $33.03
  • 14
    CORD-POWER – Part Number: W10476825
    CORD-POWER
    Part Number: W10476825
      Special Order
    $38.36
  • 14
    LOCK – Part Number: W10628159
    LOCK
    Part Number: W10628159
      Special Order
    $71.80
  • 14
    CORD-POWER – Part Number: W10628146
    CORD-POWER
    Part Number: W10628146
      Special Order
    $70.75
  • 14
    ADAPTER – Part Number: W10223807
    ADAPTER
    Part Number: W10223807
      Special Order
    $46.90
  • 14
    CORD-POWER – Part Number: W10628146
    CORD-POWER
    Part Number: W10628146
      Special Order
    $70.75
  • 15
    CNTRL-ELEC – Part Number: W10259012
    CNTRL-ELEC
    Part Number: W10259012
      No Longer Available
  • 16
    Brace, Rear – Part Number: W10161694
    Brace, Rear
    Part Number: W10161694
      Special Order
    $62.29
  • 17
    CLIP – Part Number: W10182936
    CLIP
    Part Number: W10182936
      No Longer Available
  • 18
    Hose Drain – Part Number: WPW10114608
    Hose Drain
    Part Number: WPW10114608
      In Stock
    $54.04
  • 19
    Retainer Hose Outlet – Part Number: 8540607
    Retainer Hose Outlet
    Part Number: 8540607
      Special Order
    $13.00
  • 20
    Hinge Bumper – Part Number: 238614
    Hinge Bumper
    Part Number: 238614
      Special Order
    $90.33
  • 21
    Refrigerator Screw – Part Number: WP489442
    Refrigerator Screw
    Part Number: WP489442
      In Stock
    $12.05
  • 22
    USE WPL W10482093 – Part Number: W10398805
    USE WPL W10482093
    Part Number: W10398805
      Special Order
    $53.30
  • 23
    Washer Pressure Switch – Part Number: W11417619
    Washer Pressure Switch
    Part Number: W11417619
      No Longer Available
  • 24
    HOSE – Part Number: W11252474
    HOSE
    Part Number: W11252474
      In Stock
    $27.69
  • 25
    Grounding Screw – Part Number: 8540479
    Grounding Screw
    Part Number: 8540479
      Special Order
    $14.09
  • 26
    Transport Cover – Part Number: WP8540268
    Transport Cover
    Part Number: WP8540268
      Special Order
    $9.74
  • 27
    Washer Retainer – Part Number: WPW10280024
    Washer Retainer
    Part Number: WPW10280024
      In Stock
    $51.17
  • 28
    HARNS-WIRE – Part Number: W10203594
    HARNS-WIRE
    Part Number: W10203594
      Special Order
    $106.88
  • 29
    GROMMET – Part Number: W11116978
    GROMMET
    Part Number: W11116978
      Special Order
    $24.97
  • 30
    SCREW – Part Number: 8182201
    SCREW
    Part Number: 8182201
      Special Order
    $21.70
  • 31
    SCREW – Part Number: 8540329
    SCREW
    Part Number: 8540329
      Special Order
    $6.47
  • 32
    Hinge Assembly – Part Number: WP8565018
    Hinge Assembly
    Part Number: WP8565018
      Special Order
    $57.01
  • 33
    Dryer Screw – Part Number: WP488627
    Dryer Screw
    Part Number: WP488627
      In Stock
    $10.95
  • 34
    SLEEVE FOAM 152 X 26.1 X 7.1 – Part Number: W11751592
    SLEEVE FOAM 152 X 26.1 X 7.1
    Part Number: W11751592
      In Stock
    $27.45
  • 35
    Zip Tie – Part Number: WPW10339879
    Zip Tie
    Part Number: WPW10339879
      In Stock
    $7.56
  • 36
    Water Inlet Hose Washer – Part Number: WP16123
    Water Inlet Hose Washer
    Part Number: WP16123
      Special Order
    $7.56
  • 37
    Harness Channel, Top Rear – Part Number: W10168548
    Harness Channel, Top Rear
    Part Number: W10168548
      Special Order
    $50.10
  • 38
    RETAINER – Part Number: W10200785
    RETAINER
    Part Number: W10200785
      Special Order
    $9.74
  • 39
    Harness Channel, Side Rear – Part Number: W10168547
    Harness Channel, Side Rear
    Part Number: W10168547
      Special Order
    $27.14
  • 40
    BRACKET – Part Number: 8540643
    BRACKET
    Part Number: 8540643
      Special Order
    $17.35
  • 41
    Bracket, Top Panel (Left) – Part Number: W10137445
    Bracket, Top Panel (Left)
    Part Number: W10137445
      Special Order
    $24.97
  • 42
    Bracket, Top Panel (Right) – Part Number: W10137444
    Bracket, Top Panel (Right)
    Part Number: W10137444
      Special Order
    $24.97
  • 43
    Stop, Top Panel – Part Number: W10137398
    Stop, Top Panel
    Part Number: W10137398
      Special Order
    $27.69
  • 44
    SEAL – Part Number: WP8318396A
    SEAL
    Part Number: WP8318396A
      Special Order
    $29.83
  • 45
    SLEEVE – Part Number: W10004320
    SLEEVE
    Part Number: W10004320
      No Longer Available
  • 46
    Brace – Part Number: WP8540721
    Brace
    Part Number: WP8540721
      Special Order
    $52.23
  • 47
    Damper, Brace – Part Number: WP8283273
    Damper, Brace
    Part Number: WP8283273
      Special Order
    $26.05
  • 48
    ANGLE, SUPPORT TOP – Part Number: WPW10342663
    ANGLE, SUPPORT TOP
    Part Number: WPW10342663
      Special Order
    $85.95
TUB AND BASKET PARTS
TUB AND BASKET PARTS Diagram and Parts List for 3LCHW9100WQ0  Whirlpool Washer
  • 1
    Washer Nut – Part Number: WPW10283361
    Washer Nut
    Part Number: WPW10283361
      Special Order
    $52.75
  • 2
    Motor Pulley – Part Number: WP8540088C
    Motor Pulley
    Part Number: WP8540088C
      No Longer Available
  • 3
    Belt – Part Number: WPW10260319
    Belt
    Part Number: WPW10260319
      In Stock
    $57.15
  • 4
    Counterweight – Part Number: W10200297
    Counterweight
    Part Number: W10200297
      Special Order
    $299.50
  • 5
    Pipe Vent – Part Number: W10142720
    Pipe Vent
    Part Number: W10142720
      Special Order
    $90.86
  • 6
    CLAMP – Part Number: W10273034
    CLAMP
    Part Number: W10273034
      Special Order
    $11.91
  • 7
    HOSE – Part Number: W11398765
    HOSE
    Part Number: W11398765
      On Order
    $22.79
  • 8
    TUB-OUTER – Part Number: W10364247
    TUB-OUTER
    Part Number: W10364247
      Special Order
    $260.25
  • 9
    COUNTERWGT – Part Number: 8540602
    COUNTERWGT
    Part Number: 8540602
      No Longer Available
  • 10
    Tub Gasket – Part Number: WPW10111158
    Tub Gasket
    Part Number: WPW10111158
      In Stock
    $53.21
  • 11
    BASKET  *COMMERCIAL* – Part Number: WPW10165321
    BASKET *COMMERCIAL*
    Part Number: WPW10165321
      No Longer Available
  • 12
    BAFFLE – Part Number: W11700547
    BAFFLE
    Part Number: W11700547
      No Longer Available
  • 13
    CONNECTOR – Part Number: W10142721
    CONNECTOR
    Part Number: W10142721
      Special Order
    $16.26
  • 14
    FLAP – Part Number: W10142722
    FLAP
    Part Number: W10142722
      Special Order
    $6.47
  • 15
    COUNTERWGT – Part Number: W10200296
    COUNTERWGT
    Part Number: W10200296
      No Longer Available
  • 16
    Spring – Part Number: 280159
    Spring
    Part Number: 280159
      In Stock
    $52.23
  • 17
    SCREW – Part Number: W11685857
    SCREW
    Part Number: W11685857
      In Stock
    $18.65
  • 18
    CLAMP-HOSE – Part Number: W10273033
    CLAMP-HOSE
    Part Number: W10273033
      Special Order
    $46.90
  • 19
    Vent Hose Exhaust – Part Number: WP8540015
    Vent Hose Exhaust
    Part Number: WP8540015
      In Stock
    $35.16
  • 20
    Washer Tub Clamp – Part Number: WP8540092
    Washer Tub Clamp
    Part Number: WP8540092
      In Stock
    $9.74
  • 21
    TUB-OUTER – Part Number: W10277540
    TUB-OUTER
    Part Number: W10277540
      Special Order
    $79.72
  • 22
    Nut Pushin – Part Number: WP8182512
    Nut Pushin
    Part Number: WP8182512
      Special Order
    $9.85
  • 23
    Washer Shock Absorber – Part Number: WPW10163171
    Washer Shock Absorber
    Part Number: WPW10163171
      In Stock
    $90.42
  • 24
    Washer Temperature Sensor – Part Number: WPW10467289
    Washer Temperature Sensor
    Part Number: WPW10467289
      In Stock
    $32.95
  • 25
    SEAL – Part Number: W11590578
    SEAL
    Part Number: W11590578
      In Stock
    $6.47
  • 26
    Screw – Part Number: WP8540382
    Screw
    Part Number: WP8540382
      Special Order
    $7.56
  • 27
    Tub Support – Part Number: W10202464
    Tub Support
    Part Number: W10202464
      No Longer Available
  • 28
    SCREW-KIT – Part Number: W10182109
    SCREW-KIT
    Part Number: W10182109
      No Longer Available
