Whirlpool Parts

Whirlpool Residential, Compact, Automatic Washer Replacement Parts For Model LCR7244DZ4

We Sell Only Genuine Whirlpool Parts

Find Whirlpool LCR7244DZ4 Parts By Symptom

Leaking

62%

Noisy

21%

Will not drain

7%

Will Not Start

6%

Will not fill with water

3%

Will not agitate

1%

Popular Parts for LCR7244DZ4

Search Within Model

Questions & Answers for Whirlpool LCR7244DZ4
Browse all Parts Search by Area
AGITATOR, BASKET AND TUB Diagram and Parts List for  Whirlpool Washer
AGITATOR, BASKET AND TUB
CONTROLS AND REAR PANEL Diagram and Parts List for  Whirlpool Washer
CONTROLS AND REAR PANEL
MISCELLANEOUS, LIT/OPTIONAL Diagram and Parts List for  Whirlpool Washer
MISCELLANEOUS, LIT/OPTIONAL
SUSPENSION Diagram and Parts List for  Whirlpool Washer
SUSPENSION
TOP AND CABINET Diagram and Parts List for  Whirlpool Washer
TOP AND CABINET
TRANSMISSION, MOTOR AND PUMP Diagram and Parts List for  Whirlpool Washer
TRANSMISSION, MOTOR AND PUMP
WATER SYSTEM Diagram and Parts List for  Whirlpool Washer
WATER SYSTEM
WIRING HARNESS Diagram and Parts List for  Whirlpool Washer
WIRING HARNESS
Previous Showing All Parts Next

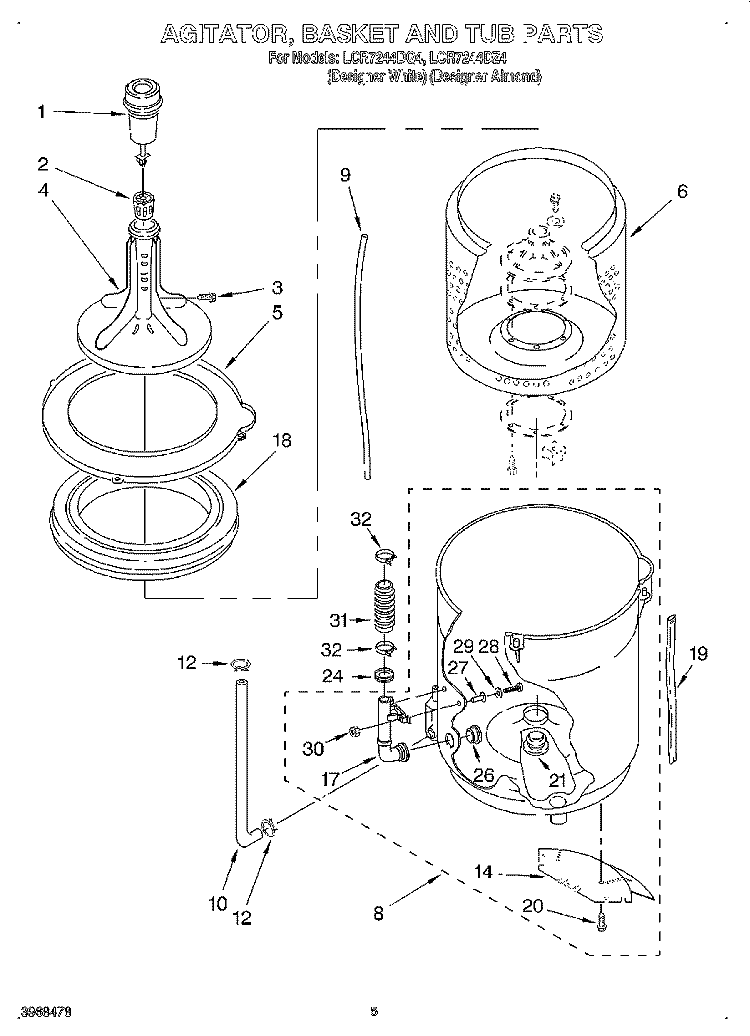

AGITATOR, BASKET AND TUB
AGITATOR, BASKET AND TUB Diagram and Parts List for  Whirlpool Washer

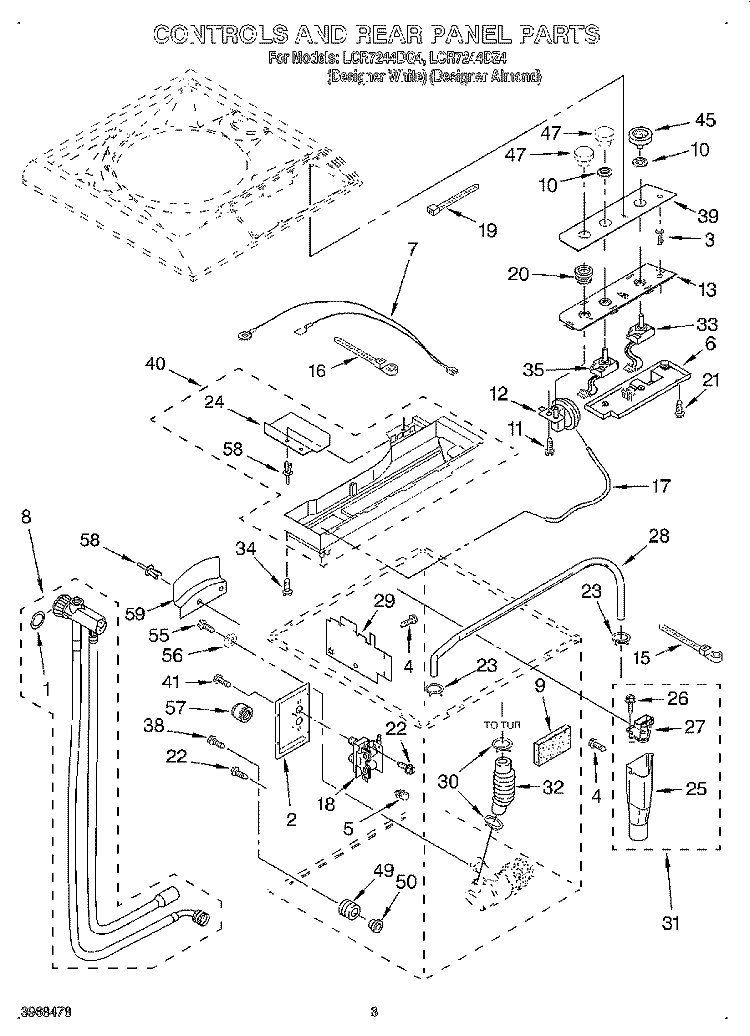

CONTROLS AND REAR PANEL
CONTROLS AND REAR PANEL Diagram and Parts List for  Whirlpool Washer
MISCELLANEOUS, LIT/OPTIONAL
MISCELLANEOUS, LIT/OPTIONAL Diagram and Parts List for  Whirlpool Washer

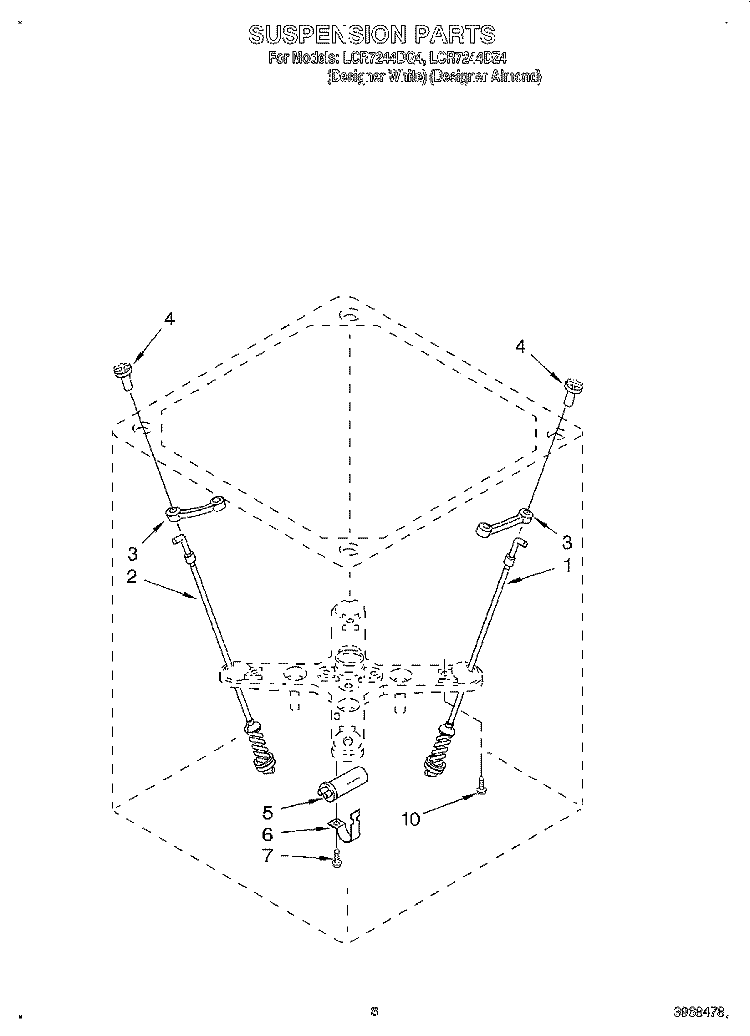

SUSPENSION
SUSPENSION Diagram and Parts List for  Whirlpool Washer
  • 1
    SUSPENSION – Part Number: 3935137
    SUSPENSION
    Part Number: 3935137
      No Longer Available
  • 2
    SUSPENSION – Part Number: 3935136
    SUSPENSION
    Part Number: 3935136
      No Longer Available
  • 3
    Washer Snubber Strap – Part Number: WP3967051
    Washer Snubber Strap
    Part Number: WP3967051
      In Stock
    $9.40
  • 4
    BALL – Part Number: 3968380
    BALL
    Part Number: 3968380
      No Longer Available
  • 5
    CAPACITOR – Part Number: 3429938
    CAPACITOR
    Part Number: 3429938
      No Longer Available
  • 6
    BRACKET, CAPACITOR – Part Number: 3428343
    BRACKET, CAPACITOR
    Part Number: 3428343
      No Longer Available
  • 7
    SCREW – Part Number: 3934040
    SCREW
    Part Number: 3934040
      No Longer Available
  • 10
    SCREW (4) – Part Number: 3428033
    SCREW (4)
    Part Number: 3428033
      No Longer Available

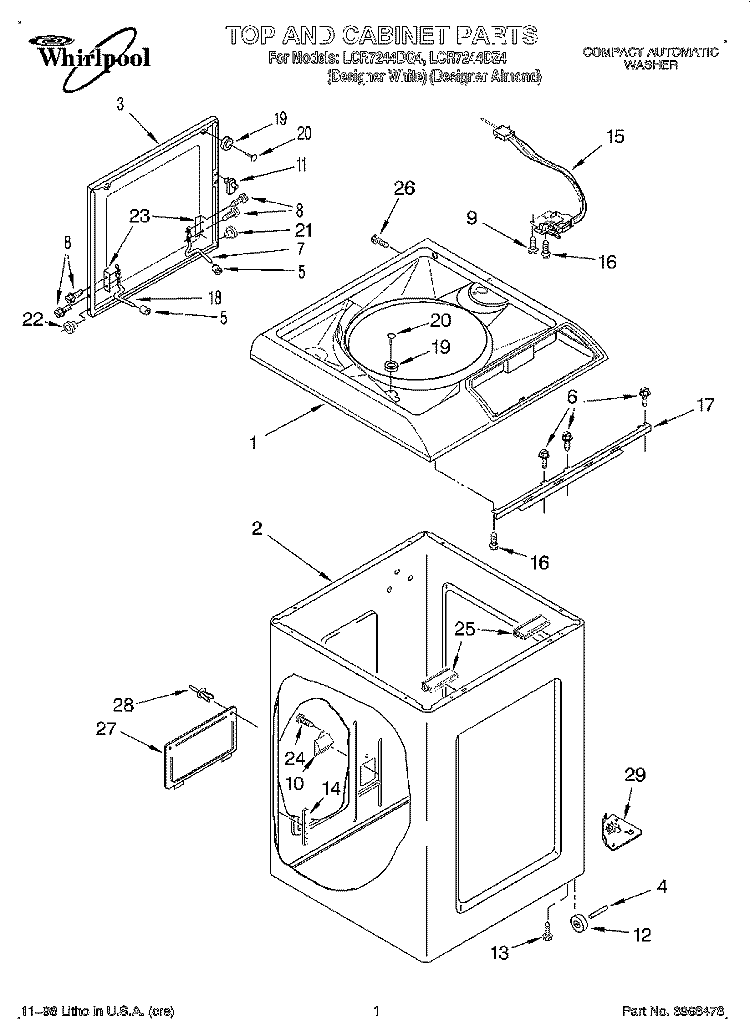

TOP AND CABINET
TOP AND CABINET Diagram and Parts List for  Whirlpool Washer
  • 1
    TOP – Part Number: 3968314
    TOP
    Part Number: 3968314
      No Longer Available
  • 1
    USE WPL 3968263 – Part Number: 3968313
    USE WPL 3968263
    Part Number: 3968313
      No Longer Available
  • 2
    CABINET – Part Number: 3970499
    CABINET
    Part Number: 3970499
      No Longer Available
  • 2
    CABINET – Part Number: 3970499
    CABINET
    Part Number: 3970499
      No Longer Available
  • 3
    LID – Part Number: 3935591
    LID
    Part Number: 3935591
      No Longer Available
  • 3
    LID – Part Number: 3935590
    LID
    Part Number: 3935590
      No Longer Available
  • 4
    Pin – Part Number: WP3935130
    Pin
    Part Number: WP3935130
      Special Order
    $8.35
  • 5
    Lid Hinge Bumper – Part Number: 19119
    Lid Hinge Bumper
    Part Number: 19119
      No Longer Available
  • 6
    Screw – Part Number: WP3400872
    Screw
    Part Number: WP3400872
      Special Order
    $7.30
  • 7
    HINGE – Part Number: 3935351
    HINGE
    Part Number: 3935351
      No Longer Available
  • 8
    Lid Hinge Mounting Screw – Part Number: WPW10119828
    Lid Hinge Mounting Screw
    Part Number: WPW10119828
      In Stock
    $7.30
  • 9
    SCREW, TOP SHIELD (3) – Part Number: 3935634
    SCREW, TOP SHIELD (3)
    Part Number: 3935634
      No Longer Available
  • 10
    COVER – Part Number: 3428525
    COVER
    Part Number: 3428525
      No Longer Available
  • 11
    Lid Strike – Part Number: WP358684
    Lid Strike
    Part Number: WP358684
      In Stock
    $9.40
  • 12
    Caster – Part Number: WP3934872
    Caster
    Part Number: WP3934872
      No Longer Available
  • 13
    SCREW – Part Number: 3934148
    SCREW
    Part Number: 3934148
      No Longer Available
  • 14
    PROTECTOR – Part Number: 3367669
    PROTECTOR
    Part Number: 3367669
      No Longer Available
  • 15
    Lid Switch – Part Number: 285935
    Lid Switch
    Part Number: 285935
      Special Order
    $60.09
  • 16
    SCREW – Part Number: 3935602
    SCREW
    Part Number: 3935602
      No Longer Available
  • 17
    BRACKET-CABINET TO TOP – Part Number: 3935198
    BRACKET-CABINET TO TOP
    Part Number: 3935198
      No Longer Available
  • 18
    HINGE – Part Number: 3935352
    HINGE
    Part Number: 3935352
      No Longer Available
  • 19
    BUMPER – Part Number: 3935442
    BUMPER
    Part Number: 3935442
      No Longer Available
  • 20
    Rivet – Part Number: WP8280537
    Rivet
    Part Number: WP8280537
      No Longer Available
  • 21
    BEARING – Part Number: 3935739
    BEARING
    Part Number: 3935739
      No Longer Available
  • 22
    BEARING-HINGE (Left Hand) – Part Number: 3935889
    BEARING-HINGE (Left Hand)
    Part Number: 3935889
      No Longer Available
  • 23
    Lid Hinge Pad – Part Number: WP21097
    Lid Hinge Pad
    Part Number: WP21097
      In Stock
    $9.40
  • 24
    SCREW – Part Number: W11700520
    SCREW
    Part Number: W11700520
      Special Order
    $17.80
  • 25
    EXTRUDE – Part Number: 3935201
    EXTRUDE
    Part Number: 3935201
      No Longer Available
  • 26
    SCREW – Part Number: 3429189
    SCREW
    Part Number: 3429189
      No Longer Available
  • 27
    USE WPL 3970500 – Part Number: 3430058
    USE WPL 3970500
    Part Number: 3430058
      Special Order
    $17.80
  • 28
    RIVET – Part Number: 3429823
    RIVET
    Part Number: 3429823
      No Longer Available
  • 29
    DISCONTINUED – Part Number: 285772
    DISCONTINUED
    Part Number: 285772
      Special Order
    $75.95
  • 29
    DISCONTINUED – Part Number: 285772
    DISCONTINUED
    Part Number: 285772
      Special Order
    $75.95

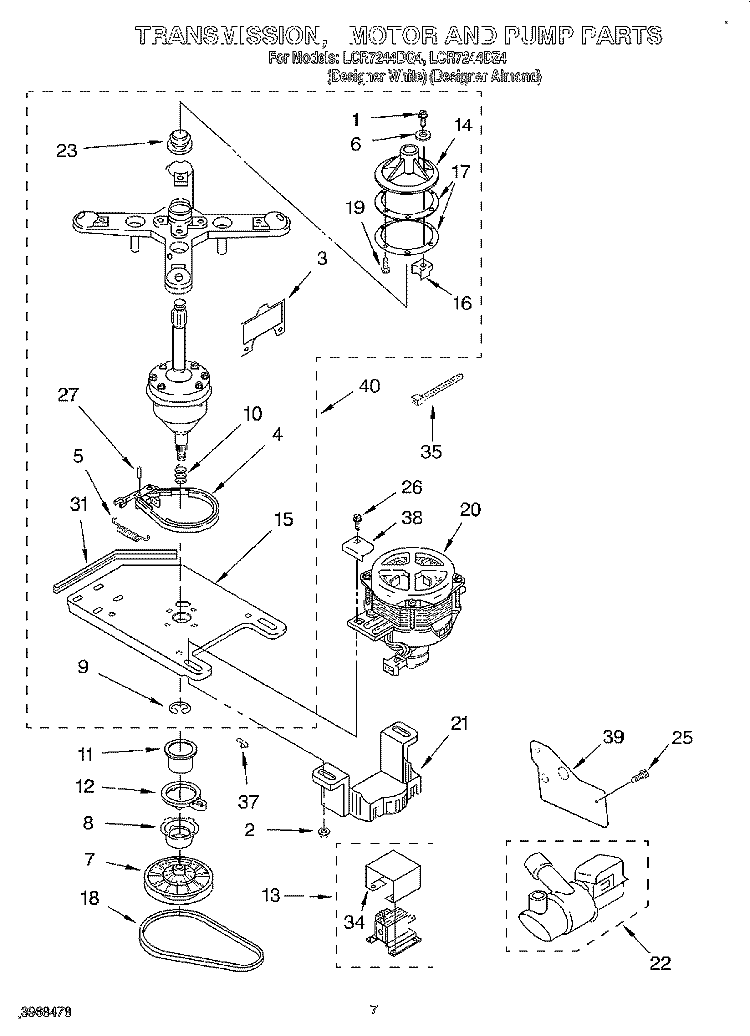

TRANSMISSION, MOTOR AND PUMP
TRANSMISSION, MOTOR AND PUMP Diagram and Parts List for  Whirlpool Washer
  • 1
    SCREW – Part Number: 3428430
    SCREW
    Part Number: 3428430
      No Longer Available
  • 2
    NUT – Part Number: 90984
    NUT
    Part Number: 90984
      Special Order
    $20.95
  • 3
    SHIELD, MOTOR SPLASH – Part Number: 3967307
    SHIELD, MOTOR SPLASH
    Part Number: 3967307
      No Longer Available
  • 4
    BRAKE-BD – Part Number: 3428323
    BRAKE-BD
    Part Number: 3428323
      No Longer Available
  • 5
    SPRING, BREAK – Part Number: 3428342
    SPRING, BREAK
    Part Number: 3428342
      No Longer Available
  • 6
    WASHER – Part Number: 3429750
    WASHER
    Part Number: 3429750
      No Longer Available
  • 7
    Splutch Pulley – Part Number: 3428359
    Splutch Pulley
    Part Number: 3428359
      No Longer Available
  • 8
    Cam – Part Number: WP3428378
    Cam
    Part Number: WP3428378
      No Longer Available
  • 9
    Idler Shaft Retaining Ring – Part Number: WP354987
    Idler Shaft Retaining Ring
    Part Number: WP354987
      In Stock
    $12.55
  • 10
    Spring – Part Number: WP3970556
    Spring
    Part Number: WP3970556
      Special Order
    $11.50
  • 11
    Slider – Part Number: WP8182263
    Slider
    Part Number: WP8182263
      No Longer Available
  • 12
    Cam – Part Number: WP3428379
    Cam
    Part Number: WP3428379
      No Longer Available
  • 13
    SOLENOID – Part Number: 285723
    SOLENOID
    Part Number: 285723
      No Longer Available
  • 14
    HUB – Part Number: 285709
    HUB
    Part Number: 285709
      No Longer Available
  • 15
    USE WPL 3969965 – Part Number: 3430205
    USE WPL 3969965
    Part Number: 3430205
      No Longer Available
  • 16
    Block – Part Number: WP8182303
    Block
    Part Number: WP8182303
      Special Order
    $50.42
  • 17
    Gasket – Part Number: WP3428179
    Gasket
    Part Number: WP3428179
      No Longer Available
  • 18
    Washer Belt – Part Number: 3934700
    Washer Belt
    Part Number: 3934700
      No Longer Available
  • 19
    Screw – Part Number: WP3934714
    Screw
    Part Number: WP3934714
      No Longer Available
  • 20
    MOTOR-DRVE – Part Number: 3934201
    MOTOR-DRVE
    Part Number: 3934201
      No Longer Available
  • 21
    SHIELD, PULLEY – Part Number: 3429190
    SHIELD, PULLEY
    Part Number: 3429190
      No Longer Available
  • 22
    Drain Water Pump – Part Number: 285948
    Drain Water Pump
    Part Number: 285948
      No Longer Available
  • 23
    Washer Outer Tub Center Seal – Part Number: WP3968381
    Washer Outer Tub Center Seal
    Part Number: WP3968381
      Special Order
    $27.76
  • 25
    Screw – Part Number: WP3967955
    Screw
    Part Number: WP3967955
      Special Order
    $8.35
  • 26
    SCREW – Part Number: 3934663
    SCREW
    Part Number: 3934663
      No Longer Available
  • 27
    PIN – Part Number: 3934183
    PIN
    Part Number: 3934183
      No Longer Available
  • 31
    PROTECTOR – Part Number: 3367669
    PROTECTOR
    Part Number: 3367669
      No Longer Available
  • 34
    Shield – Part Number: WP3934824
    Shield
    Part Number: WP3934824
      No Longer Available
  • 35
    TIE-WIRE – Part Number: WP2205813
    TIE-WIRE
    Part Number: WP2205813
      In Stock
    $7.30
  • 37
    LOCK, SOLENOID – Part Number: 3429416
    LOCK, SOLENOID
    Part Number: 3429416
      No Longer Available
  • 38
    SHIELD – Part Number: 3430197
    SHIELD
    Part Number: 3430197
      No Longer Available
  • 39
    Shield – Part Number: WP3967958
    Shield
    Part Number: WP3967958
      Special Order
    $73.39
  • 40
    Washer Gear Case – Part Number: 3966743
    Washer Gear Case
    Part Number: 3966743
      No Longer Available

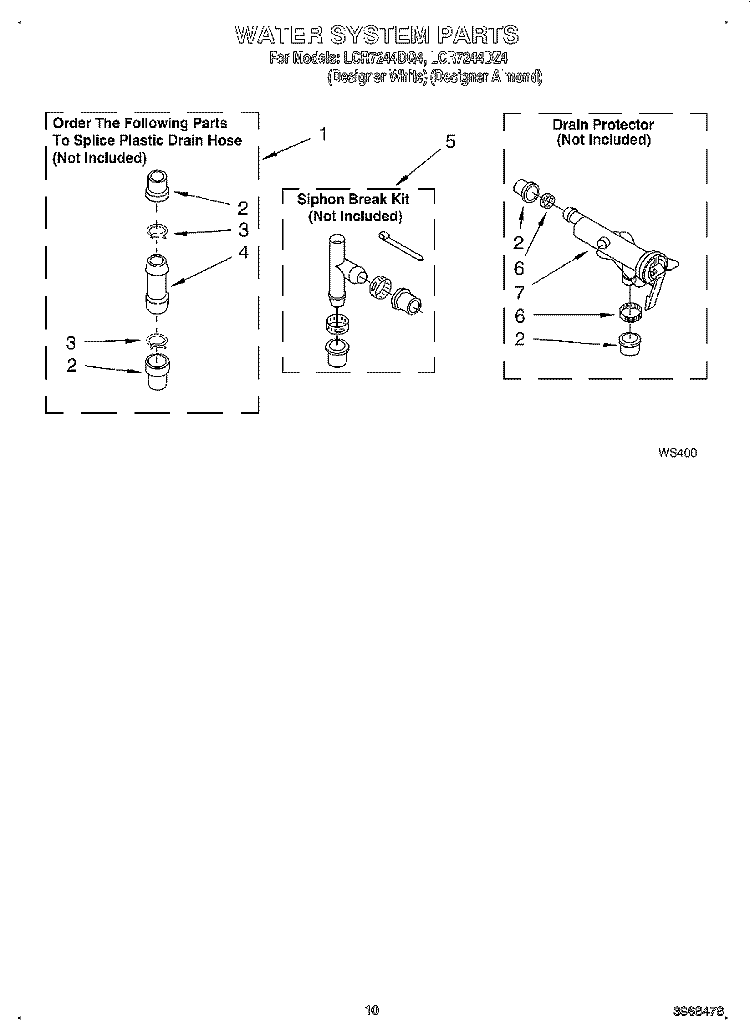

WATER SYSTEM
WATER SYSTEM Diagram and Parts List for  Whirlpool Washer
WIRING HARNESS
WIRING HARNESS Diagram and Parts List for  Whirlpool Washer
  • 1
    HARNS-WIRE – Part Number: 3967634
    HARNS-WIRE
    Part Number: 3967634
      No Longer Available
  • 3
    CORD-POWER – Part Number: 285953
    CORD-POWER
    Part Number: 285953
      No Longer Available
  • 12
    TIE-WIRE – Part Number: WP2205813
    TIE-WIRE
    Part Number: WP2205813
      In Stock
    $7.30
