Kenmore Parts

Kenmore Washer Replacement Parts For Model 11031652020

We Sell Only Genuine Kenmore Parts

Find Kenmore 11031652020 Parts By Symptom

Lid or door won’t close

18%

Leaking

17%

Locking Issues

16%

Will Not Start

11%

Water Filling Issues

10%

Shaking and Moving

8%

Will not agitate

6%

Spinning Issues

6%

No hot or cold water

3%

Will not drain

2%

Draining Issues

1%

Noisy and Marks Left on Clothes

1%

Cycle Not Advancing

1%

Spins slowly

0%

Popular Parts for 11031652020

Search Within Model

Questions & Answers for Kenmore 11031652020
Browse all Parts Search by Area
Basket And Tub Parts Diagram and Parts List for  Kenmore Washer
Basket And Tub Parts
Console Parts Diagram and Parts List for  Kenmore Washer
Console Parts
Gearcase, Motor And Pump Parts Diagram and Parts List for  Kenmore Washer
Gearcase, Motor And Pump Parts
Optional Parts Diagram and Parts List for  Kenmore Washer
Optional Parts
Top And Cabinet Parts Diagram and Parts List for  Kenmore Washer
Top And Cabinet Parts
Previous Showing All Parts Next

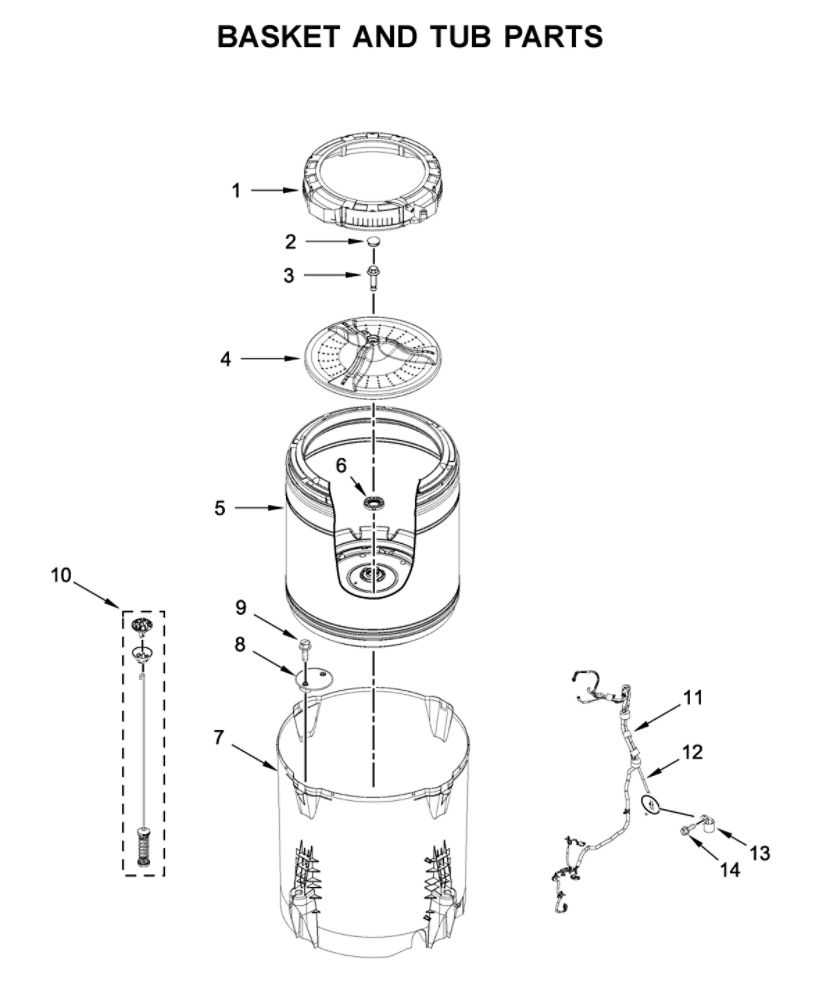

Basket And Tub Parts
Basket And Tub Parts Diagram and Parts List for  Kenmore Washer

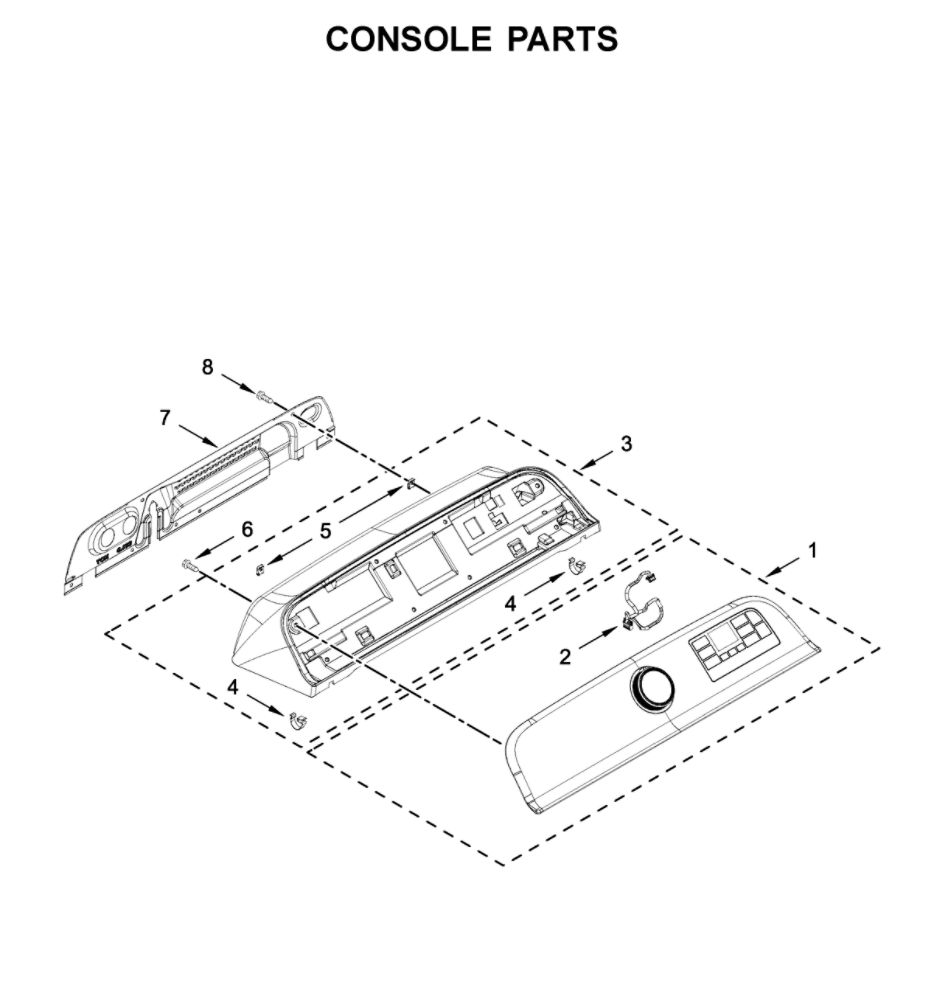

Console Parts
Console Parts Diagram and Parts List for  Kenmore Washer
  • 1
    PANEL-CNTL – Part Number: W11470211
    PANEL-CNTL
    Part Number: W11470211
      Special Order
    $318.23
  • 2
    HARN UI VMAX 2.0 – Part Number: W11662157
    HARN UI VMAX 2.0
    Part Number: W11662157
      Special Order
    $17.80
  • 3
    CONSOLE – Part Number: W11413339
    CONSOLE
    Part Number: W11413339
      In Stock
    $144.45
  • 4
    Console Clip – Part Number: WP8312709
    Console Clip
    Part Number: WP8312709
      In Stock
    $19.90
  • 5
    NUT – Part Number: W11213336
    NUT
    Part Number: W11213336
      In Stock
    $6.25
  • 6
    SCREW – Part Number: W11311945
    SCREW
    Part Number: W11311945
      In Stock
    $20.95
  • 7
    PANEL-REAR – Part Number: W11129559
    PANEL-REAR
    Part Number: W11129559
      Special Order
    $169.28
  • 8
    SCREW – Part Number: W11685943
    SCREW
    Part Number: W11685943
      In Stock
    $19.90

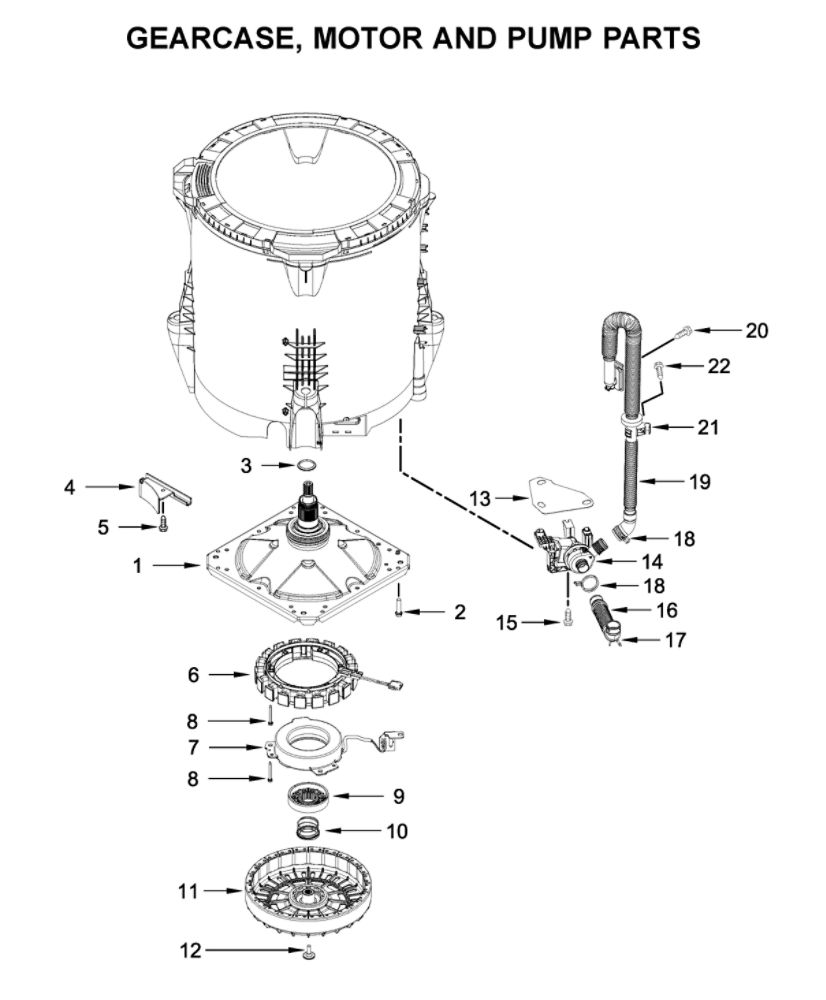

Gearcase, Motor And Pump Parts
Gearcase, Motor And Pump Parts Diagram and Parts List for  Kenmore Washer
  • 1
    Gear Case – Part Number: W11449841
    Gear Case
    Part Number: W11449841
      In Stock
    $199.63
  • 2
    Screw – Part Number: WPW10249633
    Screw
    Part Number: WPW10249633
      In Stock
    $7.30
  • 3
    WASHER – Part Number: W11553312
    WASHER
    Part Number: W11553312
      In Stock
    $20.95
  • 4
    SHIELD – Part Number: W10673062
    SHIELD
    Part Number: W10673062
      In Stock
    $49.39
  • 5
    SCREW – Part Number: W10846509
    SCREW
    Part Number: W10846509
      On Order
    $7.30
  • 6
    STATOR – Part Number: W11195971
    STATOR
    Part Number: W11195971
      In Stock
    $129.45
  • 7
    CLUTCH – Part Number: W10754448
    CLUTCH
    Part Number: W10754448
      In Stock
    $95.97
  • 8
    SCREW – Part Number: W11027980
    SCREW
    Part Number: W11027980
      In Stock
    $8.35
  • 9
    SLIDER – Part Number: W10734521
    SLIDER
    Part Number: W10734521
      In Stock
    $47.33
  • 10
    SLIDER – Part Number: W10734521
    SLIDER
    Part Number: W10734521
      In Stock
    $47.33
  • 11
    ROTOR – Part Number: W11260238
    ROTOR
    Part Number: W11260238
      In Stock
    $107.90
  • 12
    SCREW – Part Number: W10752189
    SCREW
    Part Number: W10752189
      In Stock
    $7.30
  • 13
    SHIELD – Part Number: W10894129
    SHIELD
    Part Number: W10894129
      In Stock
    $26.73
  • 14
    Drain Pump Assembly – Part Number: W11396717
    Drain Pump Assembly
    Part Number: W11396717
      In Stock
    $130.00
  • 15
    Screw – Part Number: WPW10004910
    Screw
    Part Number: WPW10004910
      In Stock
    $7.30
  • 16
    HOSE – Part Number: W10802689
    HOSE
    Part Number: W10802689
      In Stock
    $26.73
  • 17
    Hose Clamp – Part Number: WP285655
    Hose Clamp
    Part Number: WP285655
      In Stock
    $9.40
  • 18
    Hose Clamp – Part Number: WP285655
    Hose Clamp
    Part Number: WP285655
      In Stock
    $9.40
  • 19
    HOSE – Part Number: W11553446
    HOSE
    Part Number: W11553446
      In Stock
    $44.24
  • 20
    Washer Screw 818 X 1/2 – Part Number: WP9740848
    Washer Screw 818 X 1/2
    Part Number: WP9740848
      In Stock
    $7.30
  • 21
    CLIP – Part Number: W10652932
    CLIP
    Part Number: W10652932
      Special Order
    $46.30
  • 22
    Dryer Screw – Part Number: WPW10109200
    Dryer Screw
    Part Number: WPW10109200
      In Stock
    $7.30

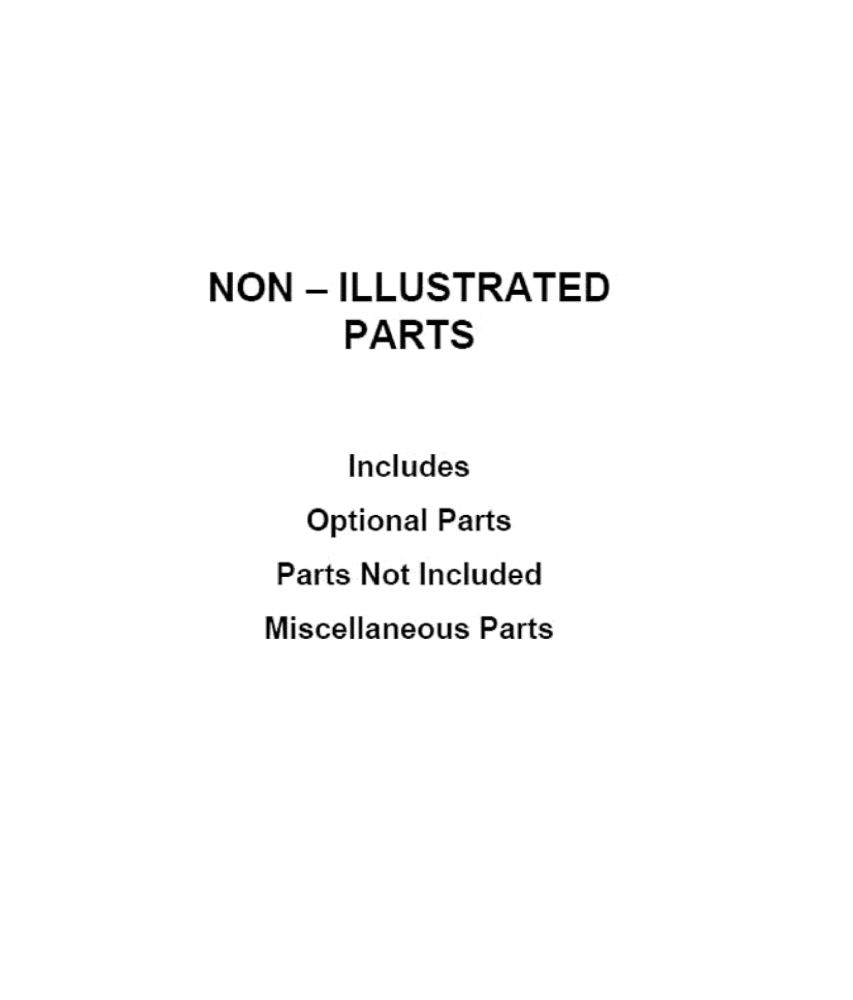

Optional Parts
Optional Parts Diagram and Parts List for  Kenmore Washer

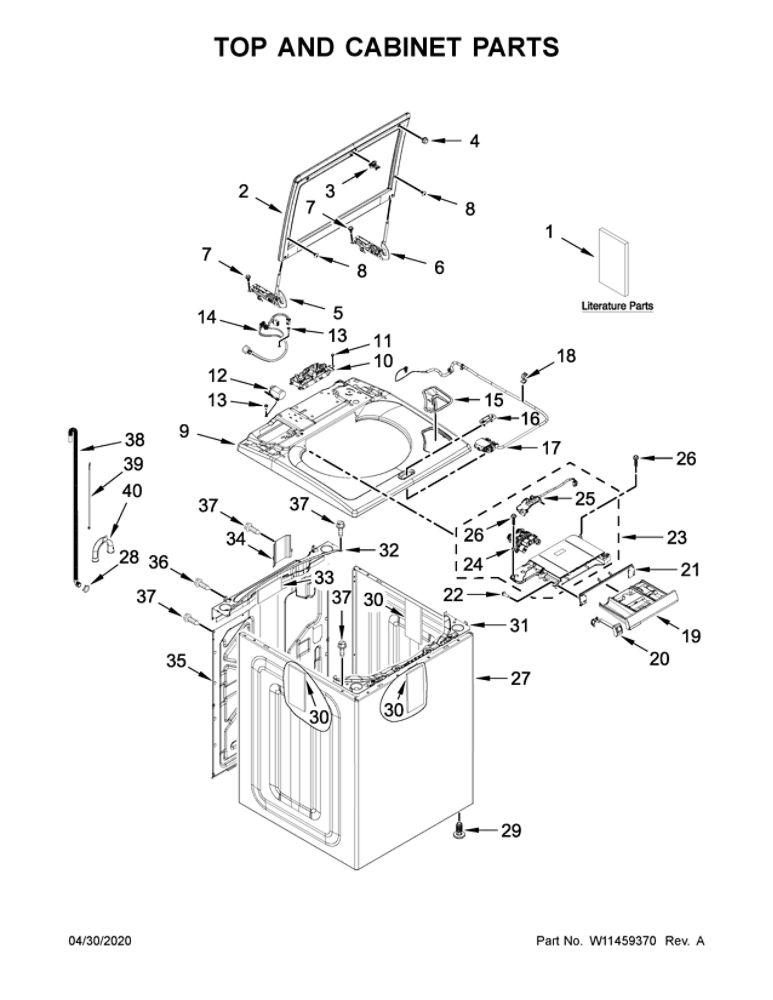

Top And Cabinet Parts
Top And Cabinet Parts Diagram and Parts List for  Kenmore Washer
  • 1
    Owners manual – Part Number: W11406850
    Owners manual
    Part Number: W11406850
      No Longer Available
  • 1A
    Quick reference guide – Part Number: W11445526
    Quick reference guide
    Part Number: W11445526
      No Longer Available
  • 1B
    Energy guide – Part Number: W11404465
    Energy guide
    Part Number: W11404465
      No Longer Available
  • 1C
    Tech sheet – Part Number: W11197745
    Tech sheet
    Part Number: W11197745
      No Longer Available
  • 1D
    Wiring diagram – Part Number: W11250102
    Wiring diagram
    Part Number: W11250102
      No Longer Available
  • 2
    LID – Part Number: W11470212
    LID
    Part Number: W11470212
      In Stock
    $250.50
  • 3
    DOOR STRIKE – Part Number: W11457841
    DOOR STRIKE
    Part Number: W11457841
      In Stock
    $20.95
  • 4
    BUMPER – Part Number: W11398707
    BUMPER
    Part Number: W11398707
      In Stock
    $23.05
  • 5
    HINGE – Part Number: W11551369
    HINGE
    Part Number: W11551369
      In Stock
    $52.99
  • 6
    HINGE – Part Number: W11551376
    HINGE
    Part Number: W11551376
      In Stock
    $52.99
  • 7
    Refrigerator Screw – Part Number: WP489128
    Refrigerator Screw
    Part Number: WP489128
      In Stock
    $11.50
  • 8
    Washer Cleaner – Part Number: W11679612
    Washer Cleaner
    Part Number: W11679612
      In Stock
    $13.60
  • 9
    Top - White – Part Number: W11423769
    Top - White
    Part Number: W11423769
      In Stock
    $250.50
  • 10
    CNTRL-ELEC – Part Number: W11481657
    CNTRL-ELEC
    Part Number: W11481657
      In Stock
    $229.59
  • 11
    Screw – Part Number: WP693995
    Screw
    Part Number: WP693995
      In Stock
    $7.30
  • 12
    FILTER – Part Number: W11614635
    FILTER
    Part Number: W11614635
      In Stock
    $47.33
  • 13
    SCREW – Part Number: W10846509
    SCREW
    Part Number: W10846509
      On Order
    $7.30
  • 14
    CORD-POWER – Part Number: W11551294
    CORD-POWER
    Part Number: W11551294
      In Stock
    $28.79
  • 15
    BEZEL – Part Number: W11175757
    BEZEL
    Part Number: W11175757
      In Stock
    $24.10
  • 16
    LID LOCK BEZEL - WHITE – Part Number: W11545554
    LID LOCK BEZEL - WHITE
    Part Number: W11545554
      In Stock
    $25.15
  • 17
    LATCH – Part Number: W11700916
    LATCH
    Part Number: W11700916
      In Stock
    $48.60
  • 18
    CLIP – Part Number: WP90016
    CLIP
    Part Number: WP90016
      In Stock
    $11.50
  • 19
    DISPENSER – Part Number: W11573771
    DISPENSER
    Part Number: W11573771
      In Stock
    $59.11
  • 20
    SWITCH – Part Number: W11174419
    SWITCH
    Part Number: W11174419
      In Stock
    $50.42
  • 21
    BEZEL – Part Number: W11375988
    BEZEL
    Part Number: W11375988
      In Stock
    $24.10
  • 22
    SCREW – Part Number: W11700520
    SCREW
    Part Number: W11700520
      Special Order
    $17.80
  • 23
    DRAWER – Part Number: W11400157
    DRAWER
    Part Number: W11400157
      In Stock
    $77.57
  • 24
    Water Inlet Valve – Part Number: W11165546
    Water Inlet Valve
    Part Number: W11165546
      In Stock
    $68.29
  • 25
    HARN DISPENSER 4 COIL – Part Number: W11676811
    HARN DISPENSER 4 COIL
    Part Number: W11676811
      In Stock
    $40.12
  • 26
    Dryer Screw – Part Number: WPW10109200
    Dryer Screw
    Part Number: WPW10109200
      In Stock
    $7.30
  • 27
    CABINET – Part Number: W10677265
    CABINET
    Part Number: W10677265
      In Stock
    $230.41
  • 28
    Washer Hose Clamp – Part Number: WP356138
    Washer Hose Clamp
    Part Number: WP356138
      In Stock
    $9.40
  • 29
    Washer Leveling Leg – Part Number: WPW10687506
    Washer Leveling Leg
    Part Number: WPW10687506
      In Stock
    $19.90
  • 30
    ABSORBER – Part Number: W11197416
    ABSORBER
    Part Number: W11197416
      In Stock
    $23.05
  • 31
    BRACE – Part Number: W11695476
    BRACE
    Part Number: W11695476
      Special Order
    $49.39
  • 32
    CHANNEL, TOP REAR SINGLE HARN – Part Number: W11712680
    CHANNEL, TOP REAR SINGLE HARN
    Part Number: W11712680
      In Stock
    $54.01
  • 33
    Impact Absorber – Part Number: WP8564458
    Impact Absorber
    Part Number: WP8564458
      In Stock
    $9.40
  • 34
    COVER – Part Number: W10676061
    COVER
    Part Number: W10676061
      Special Order
    $26.73
  • 35
    Rear Panel – Part Number: W11417171
    Rear Panel
    Part Number: W11417171
      In Stock
    $153.38
  • 36
    SCREW – Part Number: W11568617
    SCREW
    Part Number: W11568617
      In Stock
    $20.95
  • 37
    SCREW – Part Number: W11685943
    SCREW
    Part Number: W11685943
      In Stock
    $19.90
  • 38
    Zip Tie – Part Number: WPW10339879
    Zip Tie
    Part Number: WPW10339879
      On Order
    $7.30
  • 39
    Washer Drain Hose – Part Number: W11244231
    Washer Drain Hose
    Part Number: W11244231
      In Stock
    $26.20
  • 40
    Washer Retainer – Part Number: WPW10280024
    Washer Retainer
    Part Number: WPW10280024
      In Stock
    $49.39
