Kenmore Warming Drawer Replacement Parts For Model 79048003604

We Sell Only Genuine Kenmore Parts

Find Kenmore 79048003604 Parts By Symptom

Oven is too hot

42%

Oven not heating evenly

24%

Little to no heat when baking

23%

Element will not heat

12%

Popular Parts for 79048003604

Search Within Model

Questions & Answers for Kenmore 79048003604
Browse all Parts Search by Area

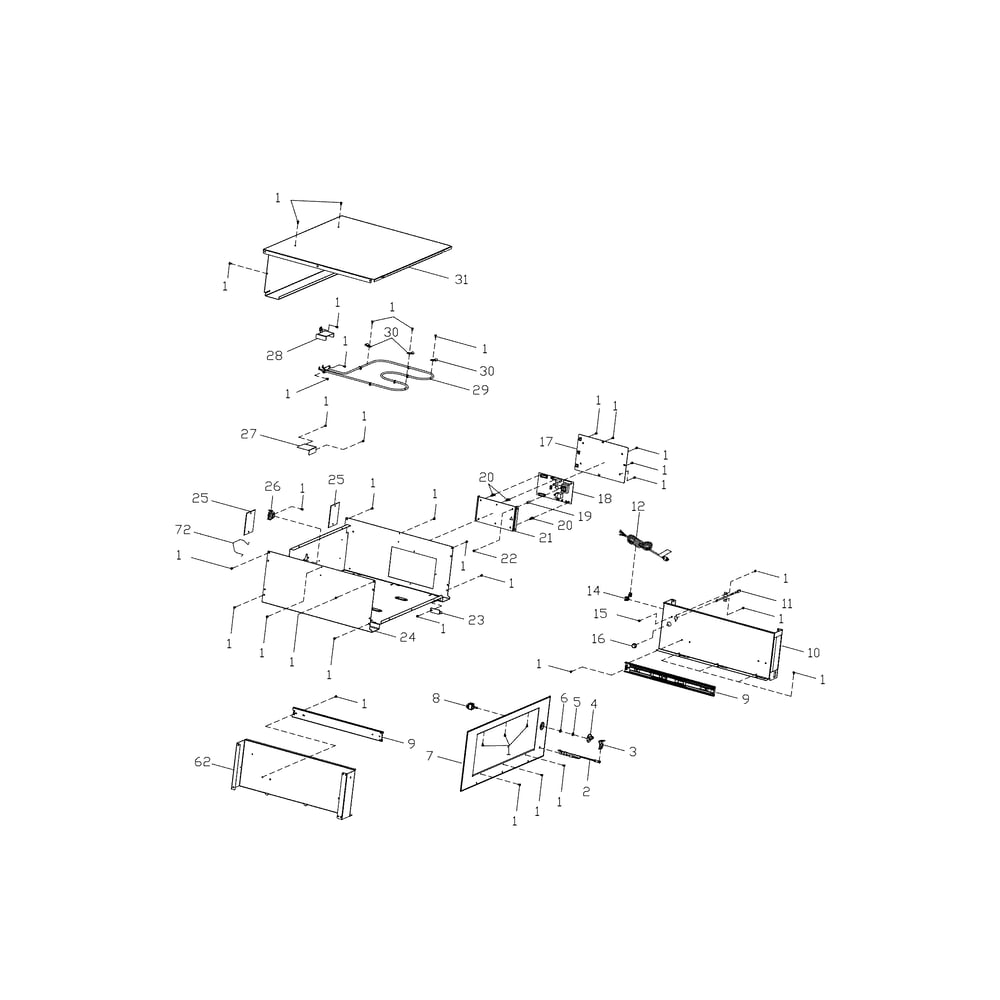

Body Diagram and Parts List for  Kenmore Warming Drawer
Body

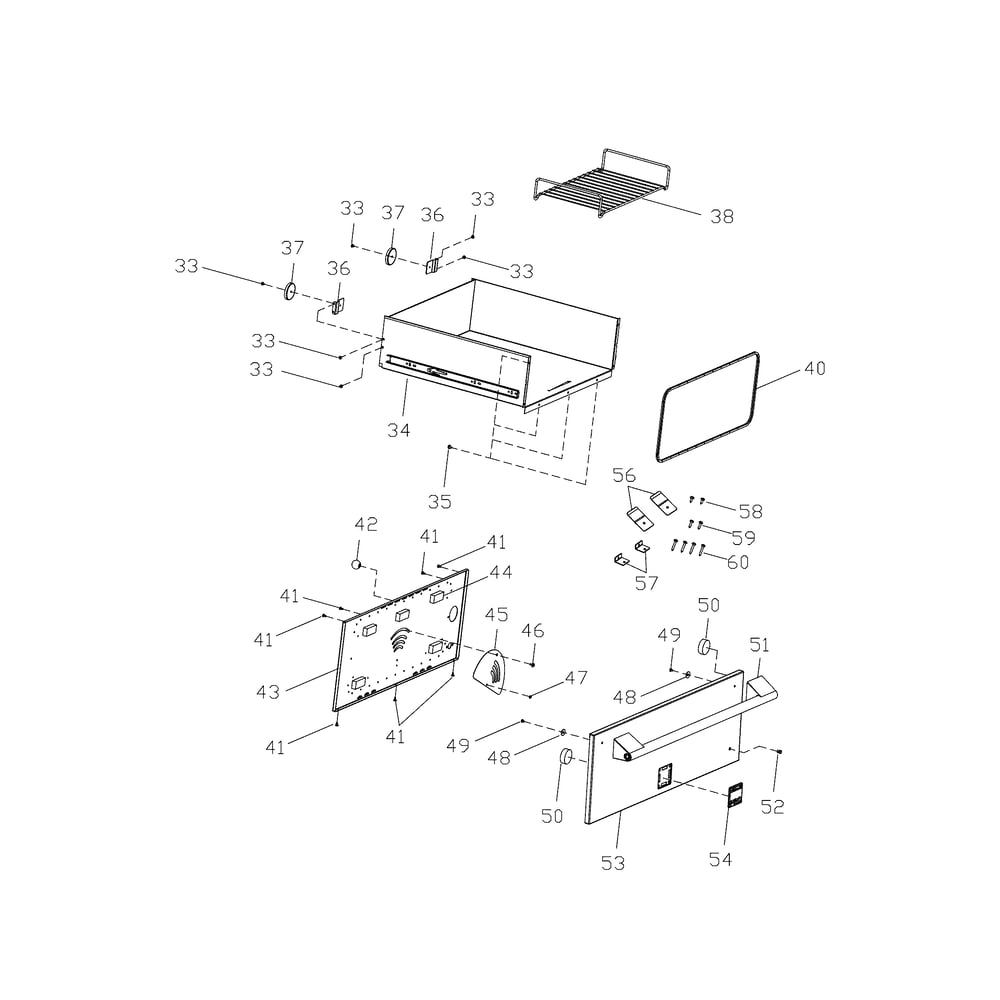

Drawer Diagram and Parts List for  Kenmore Warming Drawer
Drawer
Previous Showing All Parts Next
Body
Body Diagram and Parts List for  Kenmore Warming Drawer
  • 1
    SCREW – Part Number: 305309702
    SCREW
    Part Number: 305309702
      Special Order
    $8.35
  • 2
    LIGHT – Part Number: 318250407
    LIGHT
    Part Number: 318250407
      Special Order
    $60.13
  • 6
    NUT – Part Number: 316247700
    NUT
    Part Number: 316247700
      In Stock
    $26.20
  • 8
    CONTROL – Part Number: 316418002
    CONTROL
    Part Number: 316418002
      Special Order
    $111.64
  • 9
    GLIDER – Part Number: 318248410
    GLIDER
    Part Number: 318248410
      Special Order
    $75.52
  • 11
    Temperature Sensor – Part Number: 5304504897
    Temperature Sensor
    Part Number: 5304504897
      In Stock
    $50.42
  • 14
    BUSHING – Part Number: 305532205
    BUSHING
    Part Number: 305532205
      Special Order
    $16.75
  • 15
    SCREW – Part Number: 305452800
    SCREW
    Part Number: 305452800
      In Stock
    $16.75
  • 16
    BUSHING – Part Number: 305494200
    BUSHING
    Part Number: 305494200
      Special Order
    $16.75
  • 18
    BOARD – Part Number: 316518030
    BOARD
    Part Number: 316518030
      No Longer Available
  • 19
    SPACER – Part Number: 318293702
    SPACER
    Part Number: 318293702
      Special Order
    $25.15
  • 20
    CLIP – Part Number: 305560900
    CLIP
    Part Number: 305560900
      Special Order
    $17.80
  • 21
    BRACKET – Part Number: 318310701
    BRACKET
    Part Number: 318310701
      Special Order
    $65.23
  • 22
    Screw – Part Number: 5304400427
    Screw
    Part Number: 5304400427
      No Longer Available
  • 22
    SCREW – Part Number: 732002020
    SCREW
    Part Number: 732002020
      No Longer Available
  • 23
    PANEL – Part Number: 318310110
    PANEL
    Part Number: 318310110
      Special Order
    $27.76
  • 25
    BUMPER – Part Number: 318388000
    BUMPER
    Part Number: 318388000
      Special Order
    $18.85
  • 26
    THERMOSTAT – Part Number: 318005114
    THERMOSTAT
    Part Number: 318005114
      No Longer Available
  • 27
    SHIELD – Part Number: 318399000
    SHIELD
    Part Number: 318399000
      Special Order
    $38.06
  • 29
    Warming Drawer Heating Element – Part Number: 318255301
    Warming Drawer Heating Element
    Part Number: 318255301
      Special Order
    $77.95
  • 31
    WRAPPER – Part Number: 318281508
    WRAPPER
    Part Number: 318281508
      Special Order
    $89.95
  • NI
    HARNESS – Part Number: 318532137
    HARNESS
    Part Number: 318532137
      Special Order
    $40.12
  • NI
    HARNESS – Part Number: 5304522503
    HARNESS
    Part Number: 5304522503
      Special Order
    $49.39
Drawer
Drawer Diagram and Parts List for  Kenmore Warming Drawer
  • 33
    SCREW – Part Number: 305338504
    SCREW
    Part Number: 305338504
      Special Order
    $8.35
  • 34
    DRAWER – Part Number: 808248901
    DRAWER
    Part Number: 808248901
      Special Order
    $351.80
  • 37
    MAGNET – Part Number: 318373201
    MAGNET
    Part Number: 318373201
      No Longer Available
  • 38
    Oven Rack – Part Number: 807328301
    Oven Rack
    Part Number: 807328301
      In Stock
    $65.23
  • 40
    GASKET – Part Number: 318254408
    GASKET
    Part Number: 318254408
      No Longer Available
  • 41
    Range Screw – Part Number: 316519700
    Range Screw
    Part Number: 316519700
      No Longer Available
  • 41
    Screw – Part Number: 08016432
    Screw
    Part Number: 08016432
      No Longer Available
  • 42
    HANDLE – Part Number: 318251100
    HANDLE
    Part Number: 318251100
      Special Order
    $54.01
  • 44
    SPACER – Part Number: 807273501
    SPACER
    Part Number: 807273501
      Special Order
    $22.00
  • 45
    PANEL – Part Number: 807393601
    PANEL
    Part Number: 807393601
      Special Order
    $51.97
  • 46
    SCREW – Part Number: 73202-2320
    SCREW
    Part Number: 73202-2320
      Special Order
    $18.85
  • 48
    WASHER – Part Number: 305338306
    WASHER
    Part Number: 305338306
      In Stock
    $12.55
  • 49
    SCREW – Part Number: 305615800
    SCREW
    Part Number: 305615800
      In Stock
    $12.91
  • 50
    BUMPER – Part Number: 318339700
    BUMPER
    Part Number: 318339700
      No Longer Available
  • 52
    LENS – Part Number: 318378201
    LENS
    Part Number: 318378201
      Special Order
    $18.85
  • 53
    PANEL – Part Number: 5304492917
    PANEL
    Part Number: 5304492917
      Special Order
    $156.93
  • 57
    BRACKET – Part Number: 318262300
    BRACKET
    Part Number: 318262300
      Special Order
    $40.12
  • 58
    SCREW – Part Number: 305376108
    SCREW
    Part Number: 305376108
      No Longer Available
  • 59
    SCREW – Part Number: 305376109
    SCREW
    Part Number: 305376109
      Special Order
    $13.60
  • NI
    INSTALLATION INSTRU – Part Number: 318201823
    INSTALLATION INSTRU
    Part Number: 318201823
      Special Order
    $8.35
