Whirlpool BUILT Wall Oven Replacement Parts For Model IBS550DS02

We Sell Only Genuine Whirlpool Parts

Find Whirlpool IBS550DS02 Parts By Symptom

Will Not Start

54%

Door won’t open after self cleaning cycle

20%

Touchpad does not respond

18%

Element will not heat

8%

Popular Parts for IBS550DS02

Search Within Model

Questions & Answers for Whirlpool IBS550DS02
Browse all Parts Search by Area
Control Panel Parts Diagram and Parts List for  Whirlpool Wall Oven
Control Panel Parts
Cover Sheet Diagram and Parts List for  Whirlpool Wall Oven
Cover Sheet
Internal Oven Parts Diagram and Parts List for  Whirlpool Wall Oven
Internal Oven Parts
Optional Parts Diagram and Parts List for  Whirlpool Wall Oven
Optional Parts
Oven Door Parts Diagram and Parts List for  Whirlpool Wall Oven
Oven Door Parts
Oven Parts Diagram and Parts List for  Whirlpool Wall Oven
Oven Parts
Previous Showing All Parts Next

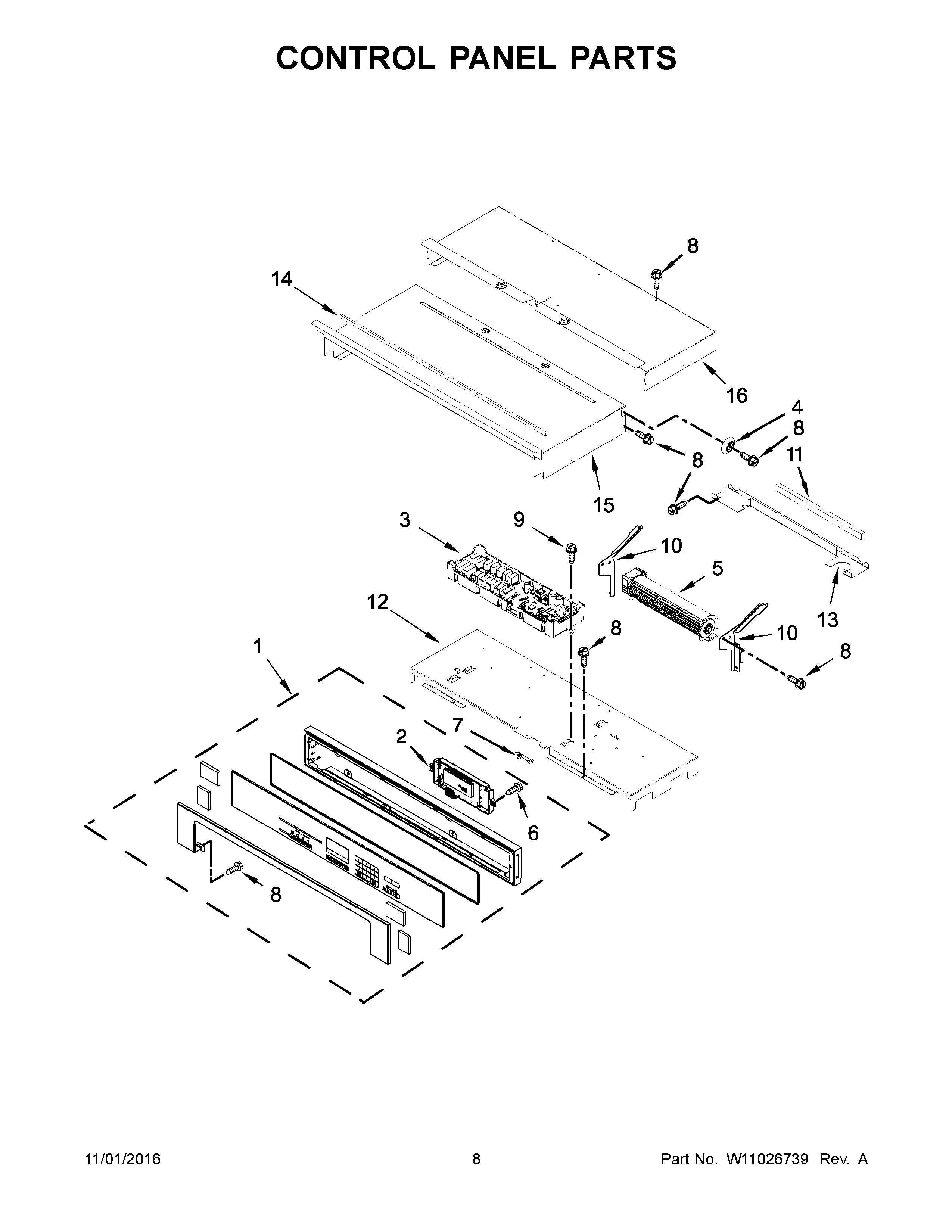

Control Panel Parts
Control Panel Parts Diagram and Parts List for  Whirlpool Wall Oven
  • 1
    PANL-CNTRL – Part Number: W10864193
    PANL-CNTRL
    Part Number: W10864193
      Special Order
    $372.02
  • 2
    Electric Control Board – Part Number: W10803991
    Electric Control Board
    Part Number: W10803991
      In Stock
    $216.59
  • 3
    CNTRL-ELEC – Part Number: W10845828
    CNTRL-ELEC
    Part Number: W10845828
      Special Order
    $219.70
  • 4
    SPACER – Part Number: W10618105
    SPACER
    Part Number: W10618105
      Special Order
    $27.76
  • 5
    BLOWER, MINERVA, DUAL SPEED, A – Part Number: W11713858
    BLOWER, MINERVA, DUAL SPEED, A
    Part Number: W11713858
      On Order
    $161.74
  • 6
    Refrigerator Screw – Part Number: WP12990527
    Refrigerator Screw
    Part Number: WP12990527
      In Stock
    $7.98
  • 7
    Thermal Fuse – Part Number: WPW10545255
    Thermal Fuse
    Part Number: WPW10545255
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $27.76
  • 8
    Dryer Screw – Part Number: WP90767
    Dryer Screw
    Part Number: WP90767
      In Stock
    $7.30
  • 9
    Screw – Part Number: WP7101P434-60
    Screw
    Part Number: WP7101P434-60
      In Stock
    $7.30
  • 10
    BRKT-MNTG – Part Number: W10655463
    BRKT-MNTG
    Part Number: W10655463
      Special Order
    $27.76
  • 10A
    BRKT-MNTG – Part Number: W10655462
    BRKT-MNTG
    Part Number: W10655462
      Special Order
    $27.76
  • 11
    Foam Seal – Part Number: W10491987
    Foam Seal
    Part Number: W10491987
      On Order
    $9.40
  • 12
    BRKT-MNTG – Part Number: W10347650
    BRKT-MNTG
    Part Number: W10347650
      Special Order
    $59.11
  • 13
    BRKT-MNTG – Part Number: W10655465
    BRKT-MNTG
    Part Number: W10655465
      Special Order
    $45.27
  • 14
    SEAL-FOAM – Part Number: WPW10657548
    SEAL-FOAM
    Part Number: WPW10657548
      Special Order
    $49.39
  • 15
    Chassis Cover – Part Number: W10318192
    Chassis Cover
    Part Number: W10318192
      Special Order
    $73.39
  • 16
    TOP-CABNT – Part Number: W10904156
    TOP-CABNT
    Part Number: W10904156
      Special Order
    $78.00

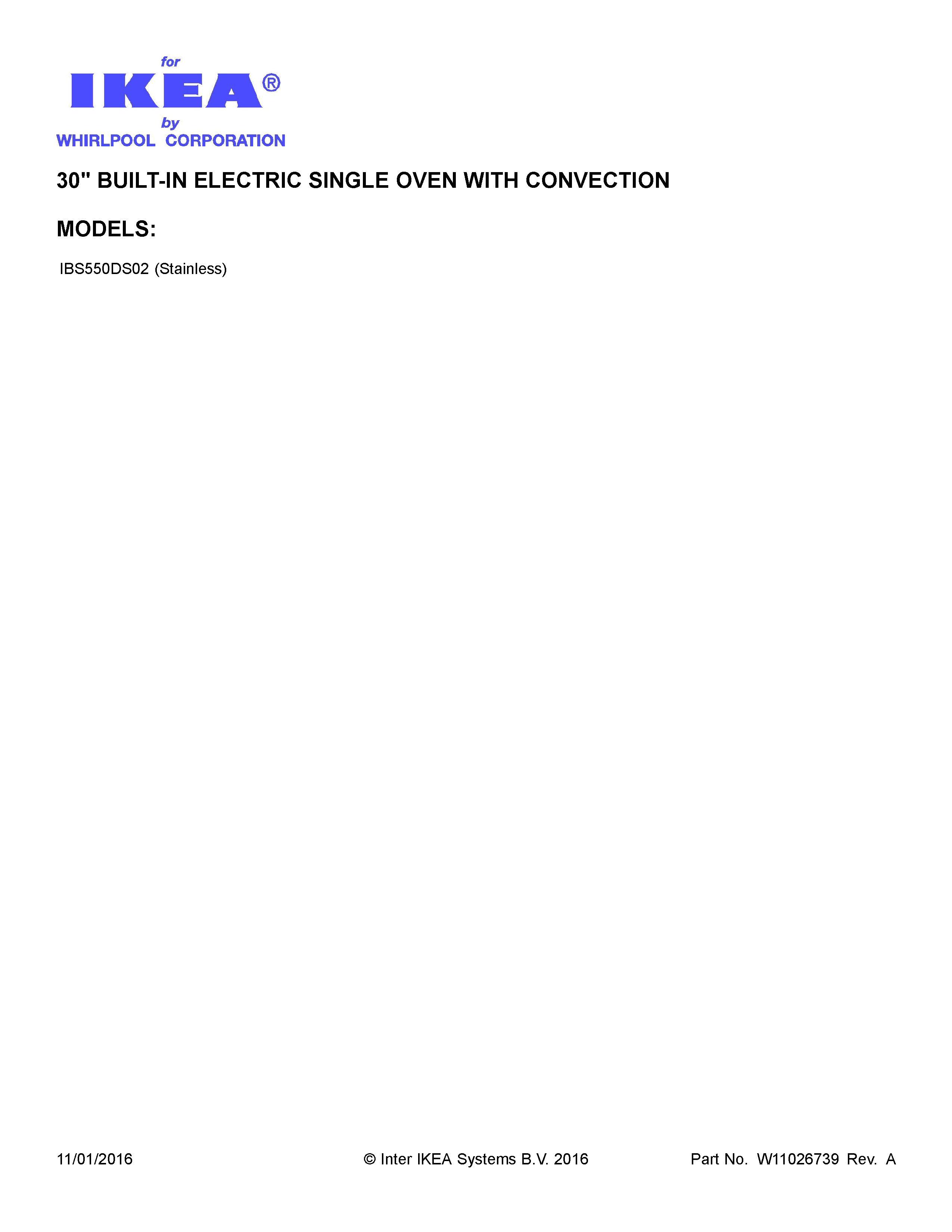

Cover Sheet
Cover Sheet Diagram and Parts List for  Whirlpool Wall Oven

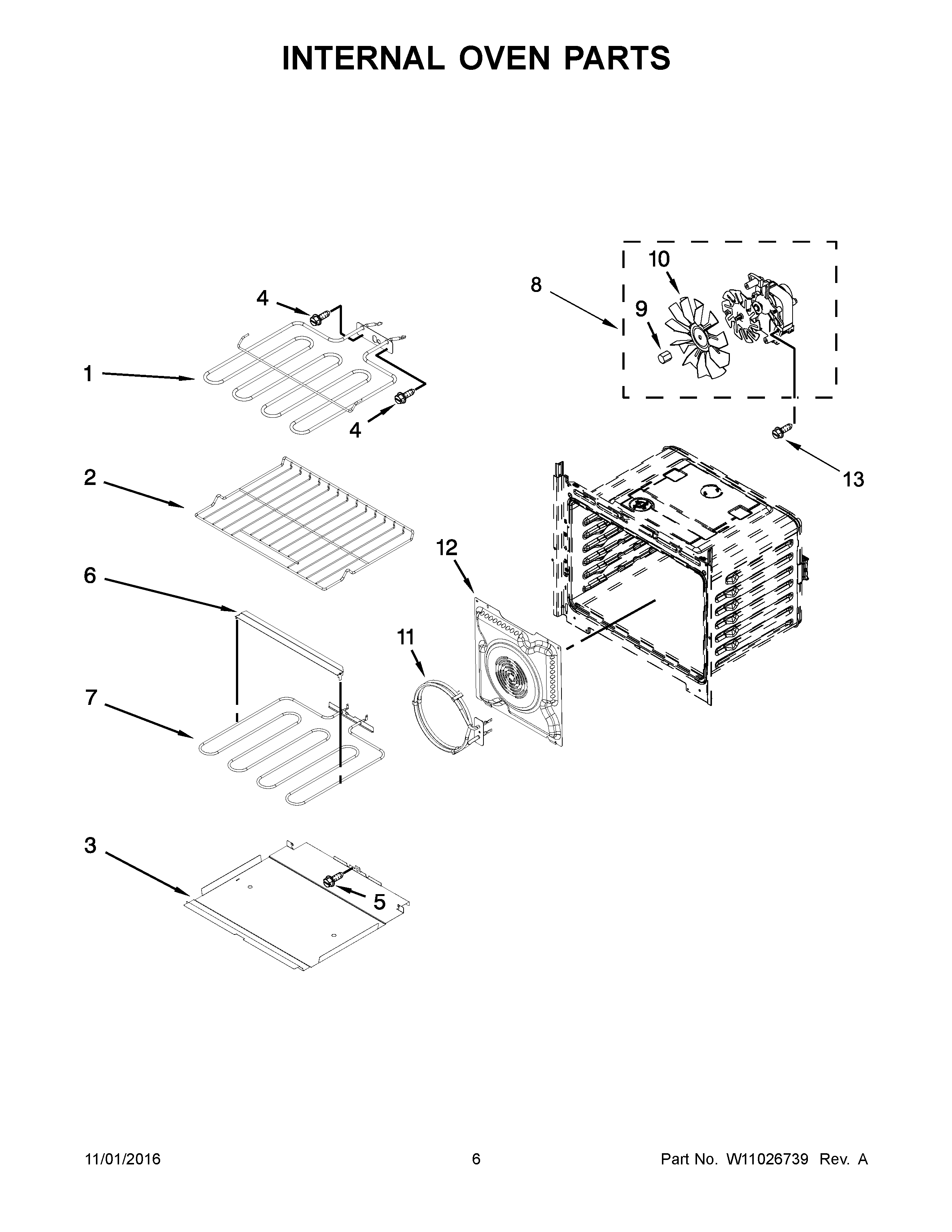

Internal Oven Parts
Internal Oven Parts Diagram and Parts List for  Whirlpool Wall Oven
  • 1
    Broil Element – Part Number: WPW10260252
    Broil Element
    Part Number: WPW10260252
      In Stock
    $87.47
  • 2
    Rack – Part Number: W11218798
    Rack
    Part Number: W11218798
      In Stock
    $194.02
  • 3
    Hidden Bake Tray – Part Number: W10318198
    Hidden Bake Tray
    Part Number: W10318198
      Special Order
    $82.06
  • 4
    Screw – Part Number: WP7101P434-60
    Screw
    Part Number: WP7101P434-60
      In Stock
    $7.30
  • 5
    Dryer Screw – Part Number: WP90767
    Dryer Screw
    Part Number: WP90767
      In Stock
    $7.30
  • 6
    BRKT-SUPRT – Part Number: W10282957
    BRKT-SUPRT
    Part Number: W10282957
      Special Order
    $34.97
  • 7
    Bake Element – Part Number: W11545804
    Bake Element
    Part Number: W11545804
      In Stock
    $66.25
  • 8
    Motor Fan – Part Number: W10860984
    Motor Fan
    Part Number: W10860984
      In Stock
    $105.95
  • 9
    NUT – Part Number: W10794042
    NUT
    Part Number: W10794042
      Special Order
    $12.55
  • 10
    FAN-CONVCT – Part Number: W10819914
    FAN-CONVCT
    Part Number: W10819914
      In Stock
    $49.39
  • 11
    Element – Part Number: WPW10260248
    Element
    Part Number: WPW10260248
      Special Order
    $129.53
  • 12
    BAFFL-CONV – Part Number: W10359278
    BAFFL-CONV
    Part Number: W10359278
      In Stock
    $100.95
  • 13
    SCREW – Part Number: W10850807
    SCREW
    Part Number: W10850807
      Special Order
    $7.30
Optional Parts
Optional Parts Diagram and Parts List for  Whirlpool Wall Oven

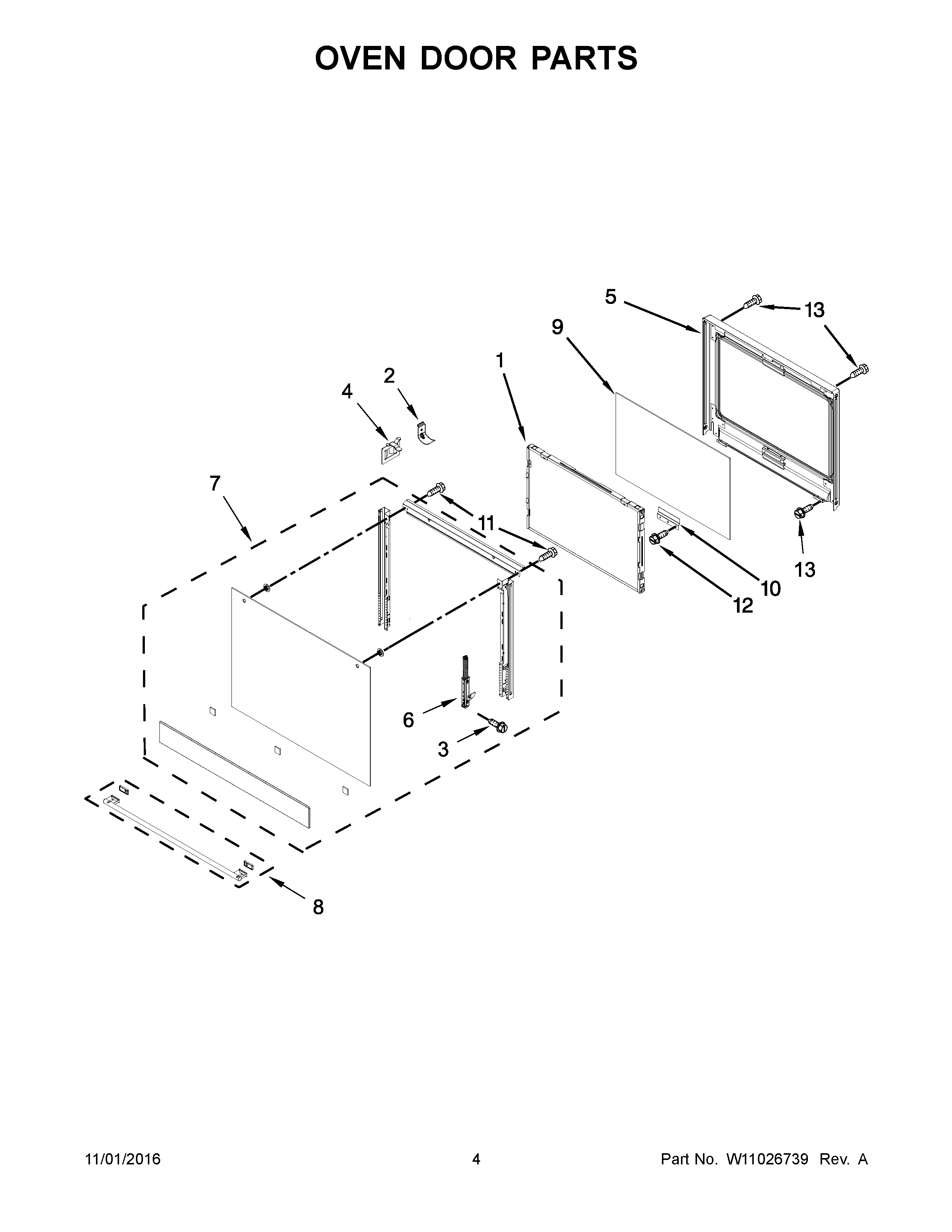

Oven Door Parts
Oven Door Parts Diagram and Parts List for  Whirlpool Wall Oven
  • 1
    Middle Door Glass Assembly – Part Number: WPW10347596
    Middle Door Glass Assembly
    Part Number: WPW10347596
      In Stock
    $167.91
  • 2
    Glass Bracket – Part Number: W10812024
    Glass Bracket
    Part Number: W10812024
      In Stock
    $77.25
  • 3
    Screw – Part Number: WP3196183
    Screw
    Part Number: WP3196183
      In Stock
    $7.30
  • 4
    BRKT-GLASS – Part Number: W11025615
    BRKT-GLASS
    Part Number: W11025615
      Special Order
    $77.08
  • 5
    FRAME-GLAS – Part Number: WPW10709147
    FRAME-GLAS
    Part Number: WPW10709147
      In Stock
    $184.19
  • 6
    Door Hinge – Part Number: W10825778
    Door Hinge
    Part Number: W10825778
      In Stock
    $55.03
  • 7
    GLASS-DOOR – Part Number: W10792610
    GLASS-DOOR
    Part Number: W10792610
      No Longer Available
  • 8
    HNDLE-DOOR – Part Number: W10675924
    HNDLE-DOOR
    Part Number: W10675924
      Special Order
    $113.95
  • 9
    DOOR – Part Number: W10827059
    DOOR
    Part Number: W10827059
      In Stock
    $84.98
  • 10
    Glass Bracket – Part Number: W10853628
    Glass Bracket
    Part Number: W10853628
      In Stock
    $75.95
  • 11
    SCREW – Part Number: W10831019
    SCREW
    Part Number: W10831019
      In Stock
    $8.35
  • 12
    Dryer Screw – Part Number: WP90767
    Dryer Screw
    Part Number: WP90767
      In Stock
    $7.30
  • 13
    SCREW – Part Number: W10828565
    SCREW
    Part Number: W10828565
      In Stock
    $8.35

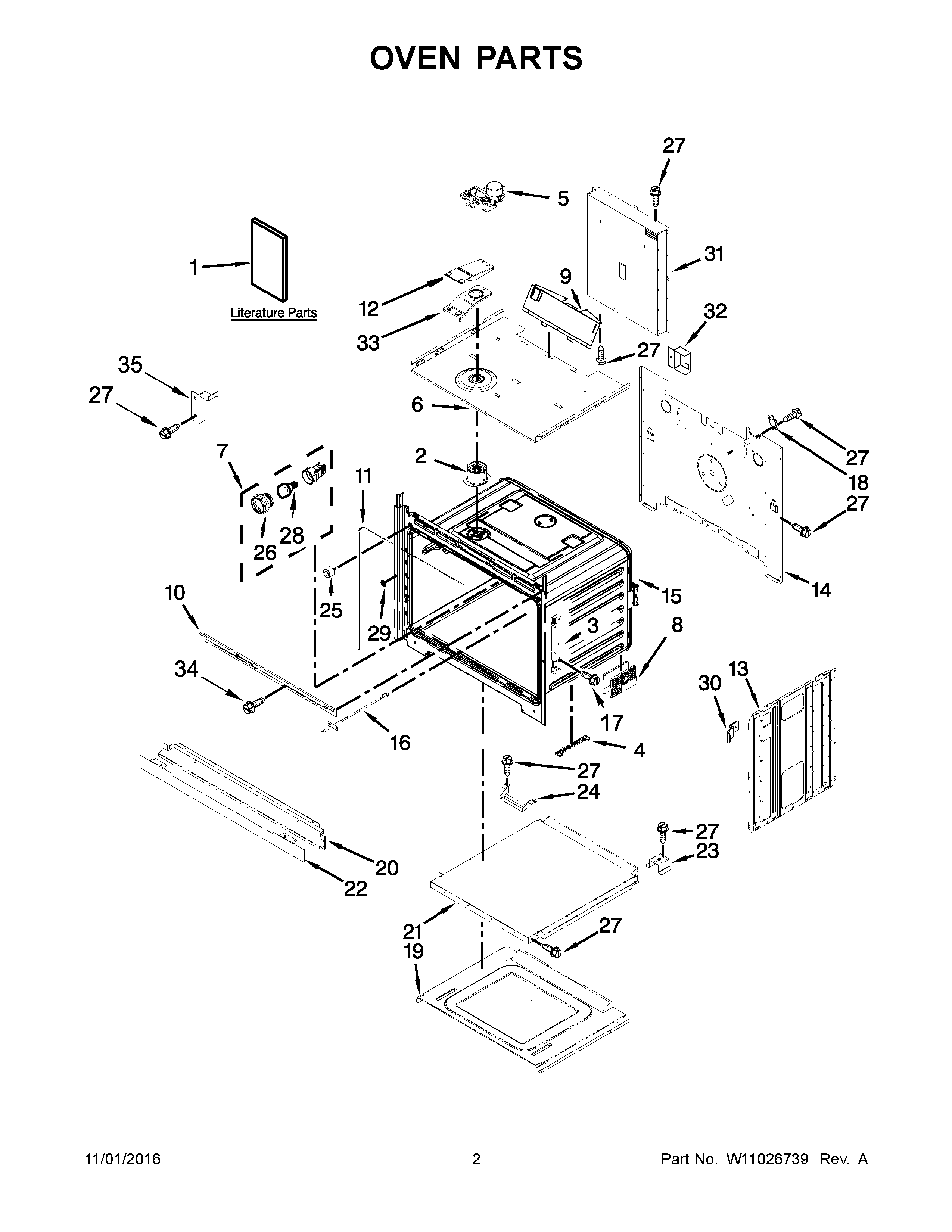

Oven Parts
Oven Parts Diagram and Parts List for  Whirlpool Wall Oven
  • BRACKET – Part Number: W10655464
    BRACKET
    Part Number: W10655464
      Special Order
    $27.76
  • CLIP – Part Number: W10487999
    CLIP
    Part Number: W10487999
      Special Order
    $16.75
  • BRKT-MNTG – Part Number: 4448664
    BRKT-MNTG
    Part Number: 4448664
      Special Order
    $22.00
  • SCREW – Part Number: 4450800
    SCREW
    Part Number: 4450800
      Special Order
    $20.95
  • HARNS-WIRE – Part Number: 4452400
    HARNS-WIRE
    Part Number: 4452400
      On Order
    $46.30
  • Conduit – Part Number: WP4450952
    Conduit
    Part Number: WP4450952
      Special Order
    $105.95
  • HARNS-WIRE – Part Number: W11132989
    HARNS-WIRE
    Part Number: W11132989
      In Stock
    $97.71
  • HARNS-WIRE – Part Number: W11136115
    HARNS-WIRE
    Part Number: W11136115
      Special Order
    $160.17
  • HARNS-WIRE – Part Number: W11157775
    HARNS-WIRE
    Part Number: W11157775
      Special Order
    $132.94
  • INSULATION – Part Number: W11684789
    INSULATION
    Part Number: W11684789
      Special Order
    $64.21
  • INSULATION – Part Number: W11688731
    INSULATION
    Part Number: W11688731
      Special Order
    $64.21
  • 1
    Use and care guide – Part Number: W10796005
    Use and care guide
    Part Number: W10796005
      No Longer Available
  • 1A
    INSTRUCTIONS, INSTALLATION (ENGLISH) – Part Number: W10351242
    INSTRUCTIONS, INSTALLATION (ENGLISH)
    Part Number: W10351242
      No Longer Available
  • 1B
    UNDERCOUNTER, INSTALLATION INSTRUCTIONS – Part Number: W10351318
    UNDERCOUNTER, INSTALLATION INSTRUCTIONS
    Part Number: W10351318
      No Longer Available
  • 1C
    Technical sheet – Part Number: W10796080
    Technical sheet
    Part Number: W10796080
      No Longer Available
  • 2
    TUBE-VENT – Part Number: W11240525
    TUBE-VENT
    Part Number: W11240525
      In Stock
    $23.05
  • 3
    Receiver Hinge – Part Number: W11613828
    Receiver Hinge
    Part Number: W11613828
      In Stock
    $47.33
  • 4
    SPACER – Part Number: W11240831
    SPACER
    Part Number: W11240831
      Special Order
    $15.70
  • 5
    Range Door Latch – Part Number: W10883049
    Range Door Latch
    Part Number: W10883049
      In Stock
    $176.95
  • 6
    TOP-CABNT – Part Number: W10813743
    TOP-CABNT
    Part Number: W10813743
      Special Order
    $71.35
  • 7
    Light Assembly – Part Number: WPW10734063
    Light Assembly
    Part Number: WPW10734063
      In Stock
    $52.99
  • 8
    Level Foot – Part Number: W10821321
    Level Foot
    Part Number: W10821321
      In Stock
    $26.20
  • 9
    DEFLCTR-VT – Part Number: W10904163
    DEFLCTR-VT
    Part Number: W10904163
      Special Order
    $78.30
  • 10
    Vent Trim – Part Number: WPW10283036
    Vent Trim
    Part Number: WPW10283036
      No Longer Available
  • 11
    GASKET-OVN – Part Number: W11623080
    GASKET-OVN
    Part Number: W11623080
      In Stock
    $51.45
  • 12
    COVR-EXHST – Part Number: W10616810
    COVR-EXHST
    Part Number: W10616810
      In Stock
    $50.42
  • 13
    PANEL-SIDE – Part Number: W10318190
    PANEL-SIDE
    Part Number: W10318190
      Special Order
    $64.21
  • 14
    COVER-REAR – Part Number: W10813703
    COVER-REAR
    Part Number: W10813703
      Special Order
    $74.41
  • 16
    SENSOR – Part Number: W10859573
    SENSOR
    Part Number: W10859573
      In Stock
    $100.48
  • 17
    Screw – Part Number: WPW10254050
    Screw
    Part Number: WPW10254050
      Special Order
    $7.30
  • 18
    Thermostat – Part Number: WP4449751
    Thermostat
    Part Number: WP4449751
      In Stock
    $89.62
  • 19
    PIPE-MNFLD – Part Number: W11238787
    PIPE-MNFLD
    Part Number: W11238787
      Special Order
    $136.08
  • 20
    Bottom Vent - Stainless Steel – Part Number: WPW10351279
    Bottom Vent - Stainless Steel
    Part Number: WPW10351279
      In Stock
    $206.87
  • 21
    COVR-ACESS – Part Number: WPW10283008
    COVR-ACESS
    Part Number: WPW10283008
      Special Order
    $86.68
  • 22
    Stainless Steel Bottom Vent Trim – Part Number: WPW10327377
    Stainless Steel Bottom Vent Trim
    Part Number: WPW10327377
      In Stock
    $89.70
  • 23
    SUPPORT – Part Number: W10213759
    SUPPORT
    Part Number: W10213759
      Special Order
    $45.27
  • 24
    BRKT-SUPRT – Part Number: W10351308
    BRKT-SUPRT
    Part Number: W10351308
      Special Order
    $43.21
  • 25
    Bumper – Part Number: WPW10351278
    Bumper
    Part Number: WPW10351278
      Special Order
    $9.40
  • 26
    Light Cover Lens – Part Number: WPW10412722
    Light Cover Lens
    Part Number: WPW10412722
      In Stock
    $19.90
  • 27
    Dryer Screw – Part Number: WP90767
    Dryer Screw
    Part Number: WP90767
      In Stock
    $7.30
  • 28
    Light Bulb – Part Number: WPW10412711
    Light Bulb
    Part Number: WPW10412711
      In Stock
    $27.76
  • 29
    GROMMET – Part Number: W10759525
    GROMMET
    Part Number: W10759525
      In Stock
    $7.30
  • 30
    SPACER – Part Number: W10347649
    SPACER
    Part Number: W10347649
      Special Order
    $13.60
  • 31
    COVER-REAR – Part Number: W10318196
    COVER-REAR
    Part Number: W10318196
      Special Order
    $101.31
  • 32
    Connector, Cover – Part Number: 8285593
    Connector, Cover
    Part Number: 8285593
      Special Order
    $55.03
  • 33
    TUBE-VENT – Part Number: W10616809
    TUBE-VENT
    Part Number: W10616809
      In Stock
    $25.15
  • 34
    SCREW – Part Number: W11193480
    SCREW
    Part Number: W11193480
      Special Order
    $20.95
  • 35
    BRACKET – Part Number: W10863234
    BRACKET
    Part Number: W10863234
      Special Order
    $49.39
  • 35A
    BRACKET – Part Number: W10863233
    BRACKET
    Part Number: W10863233
      Special Order
    $49.39

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
