Whirlpool Wall Oven Replacement Parts For Model YWSES7530RV0

We Sell Only Genuine Whirlpool Parts

Find Whirlpool YWSES7530RV0 Parts By Symptom

Element will not heat

27%

Little to no heat when baking

24%

Little to no heat when broiling

20%

Oven is too hot

10%

Door won’t close

8%

Oven not heating evenly

8%

Will Not Start

3%

Popular Parts for YWSES7530RV0

Search Within Model

Questions & Answers for Whirlpool YWSES7530RV0
Browse all Parts Search by Area
Chassis Parts Diagram and Parts List for  Whirlpool Wall Oven
Chassis Parts
Control Panel Parts Diagram and Parts List for  Whirlpool Wall Oven
Control Panel Parts
Cooktop Parts Diagram and Parts List for  Whirlpool Wall Oven
Cooktop Parts

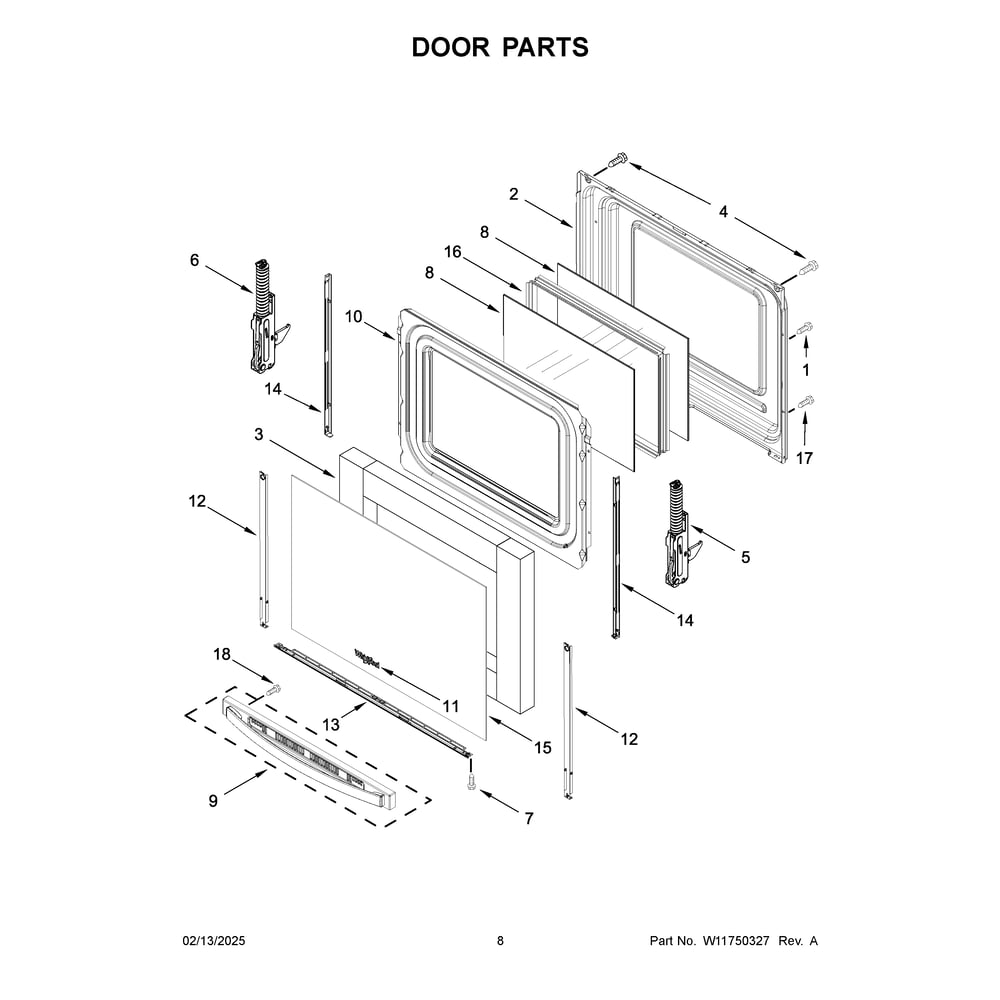

Door Parts Diagram and Parts List for  Whirlpool Wall Oven
Door Parts

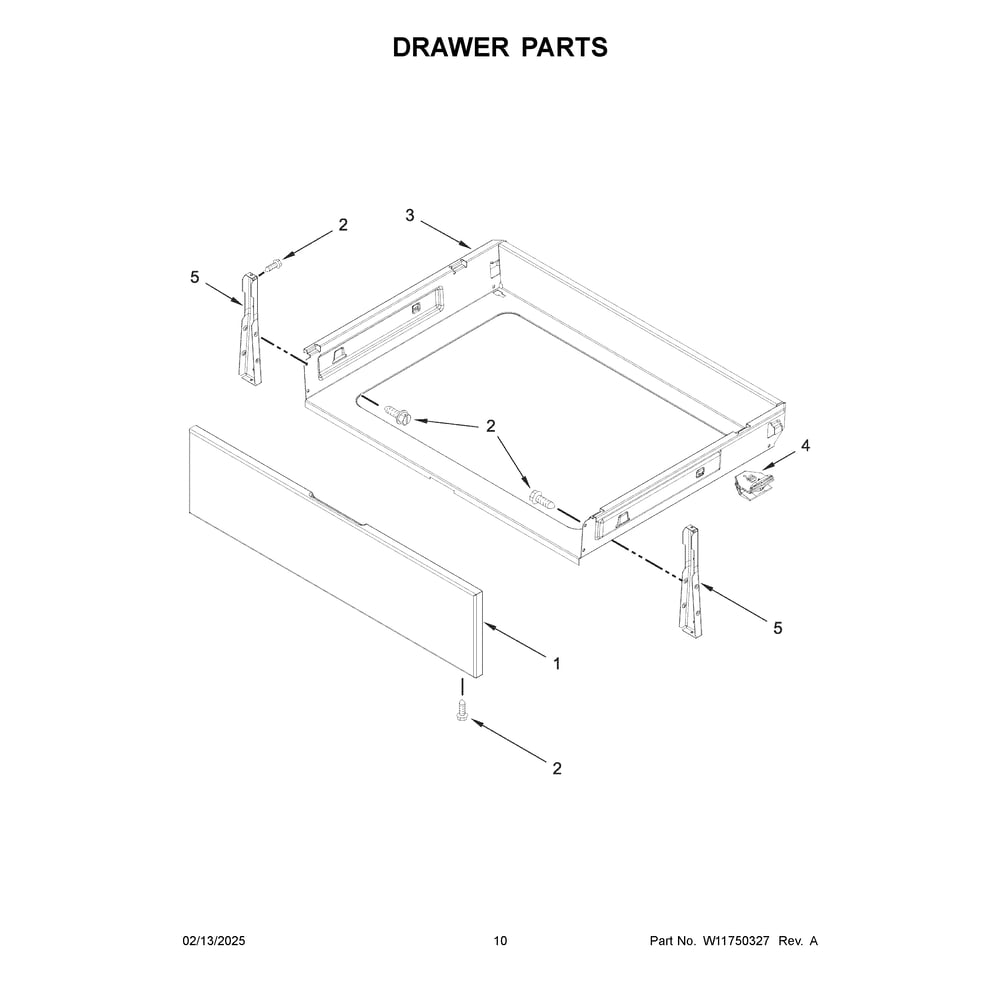

Drawer Parts Diagram and Parts List for  Whirlpool Wall Oven
Drawer Parts
Optional Parts (Not Included) Diagram and Parts List for  Whirlpool Wall Oven
Optional Parts (Not Included)
Previous Showing All Parts Next

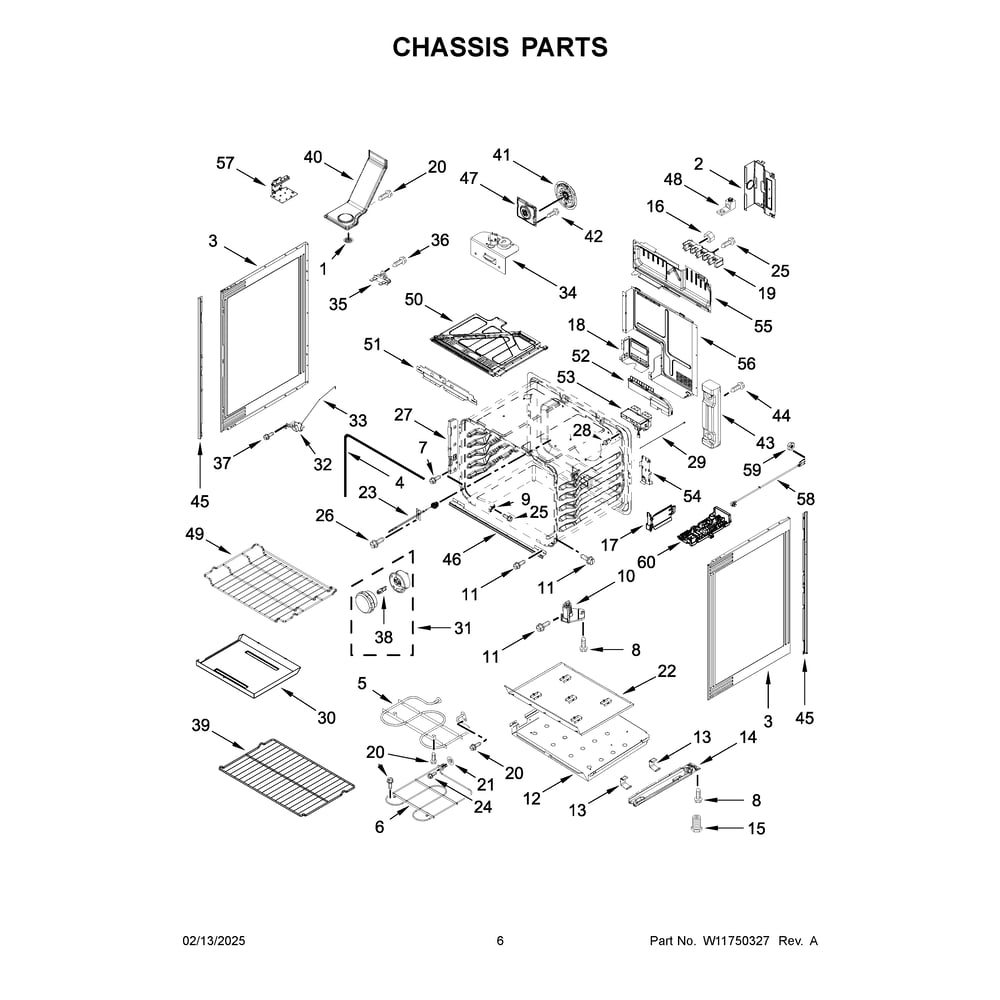

Chassis Parts
Chassis Parts Diagram and Parts List for  Whirlpool Wall Oven
  • 1
    SCREEN – Part Number: W11268772
    SCREEN
    Part Number: W11268772
      Special Order
    $97.74
  • 2
    BRKT-SRVCE – Part Number: W11750423
    BRKT-SRVCE
    Part Number: W11750423
      Special Order
    $44.24
  • 3
    PANEL-SIDE,BLK – Part Number: W11730303
    PANEL-SIDE,BLK
    Part Number: W11730303
      In Stock
    $77.95
  • 4
    Door Gasket – Part Number: W11542153
    Door Gasket
    Part Number: W11542153
      In Stock
    $40.12
  • 5
    Broil Element – Part Number: W10856603
    Broil Element
    Part Number: W10856603
      In Stock
    $131.53
  • 6
    Oven Bake Element – Part Number: WP9755770
    Oven Bake Element
    Part Number: WP9755770
      In Stock
    $77.55
  • 7
    Range Screw – Part Number: W10777162
    Range Screw
    Part Number: W10777162
      In Stock
    $7.30
  • 8
    Screw – Part Number: W11233072
    Screw
    Part Number: W11233072
      In Stock
    $20.95
  • 9
    Drawer Glide – Part Number: W10807823
    Drawer Glide
    Part Number: W10807823
      In Stock
    $18.85
  • 10
    Range Front Leveling Leg – Part Number: WPW10341186
    Range Front Leveling Leg
    Part Number: WPW10341186
      In Stock
    $23.05
  • 11
    Range Screw – Part Number: WPW10067840
    Range Screw
    Part Number: WPW10067840
      In Stock
    $7.30
  • 12
    RETAINER – Part Number: W11729933
    RETAINER
    Part Number: W11729933
      Special Order
    $64.21
  • 14
    Drawer Slide Rail - Left Or Right Side – Part Number: WPW10306546
    Drawer Slide Rail - Left Or Right Side
    Part Number: WPW10306546
      In Stock
    $71.35
  • 14A
    Drawer Slide Rail - Left Or Right Side – Part Number: WPW10306546
    Drawer Slide Rail - Left Or Right Side
    Part Number: WPW10306546
      In Stock
    $71.35
  • 15
    Range Rear Leveling Leg – Part Number: WPW10058460
    Range Rear Leveling Leg
    Part Number: WPW10058460
      In Stock
    $9.40
  • 16
    Plate Nut – Part Number: WP3400029
    Plate Nut
    Part Number: WP3400029
      In Stock
    $9.40
  • 17
    BRKT-SUPRT – Part Number: W10404688
    BRKT-SUPRT
    Part Number: W10404688
      Special Order
    $17.80
  • 18
    COVER – Part Number: W11729938
    COVER
    Part Number: W11729938
      Special Order
    $46.30
  • 19
    BLOCK-TERM – Part Number: W11736123
    BLOCK-TERM
    Part Number: W11736123
      In Stock
    $15.70
  • 20
    Screw – Part Number: W11233072
    Screw
    Part Number: W11233072
      In Stock
    $20.95
  • 21
    Nut – Part Number: WP3400968
    Nut
    Part Number: WP3400968
      In Stock
    $9.40
  • 22
    RETAINER – Part Number: W11729934
    RETAINER
    Part Number: W11729934
      Special Order
    $64.21
  • 23
    SENSOR – Part Number: W11730224
    SENSOR
    Part Number: W11730224
      In Stock
    $39.09
  • 24
    Range Screw (Grnd Wire / Back) – Part Number: WP3196174
    Range Screw (Grnd Wire / Back)
    Part Number: WP3196174
      In Stock
    Minimum Quantity of 2 required
    $7.30
  • 26
    Refrigerator Screw – Part Number: WP3196557
    Refrigerator Screw
    Part Number: WP3196557
      In Stock
    $7.30
  • 27
    Reciever Hinge – Part Number: W10647259
    Reciever Hinge
    Part Number: W10647259
      In Stock
    $7.30
  • 28
    SWTCH-LITE – Part Number: W11620712
    SWTCH-LITE
    Part Number: W11620712
      Special Order
    $37.03
  • 29
    Roddoor – Part Number: 9757239
    Roddoor
    Part Number: 9757239
      In Stock
    $54.01
  • 30
    TRAY-BAKE – Part Number: W10183712
    TRAY-BAKE
    Part Number: W10183712
      Special Order
    $110.95
  • 31
    LUMINARY ASSY,HALOGEN,40W,120V – Part Number: W11707255
    LUMINARY ASSY,HALOGEN,40W,120V
    Part Number: W11707255
      In Stock
    $27.76
  • 32
    DOOR DOOR LATCH – Part Number: W11747356
    DOOR DOOR LATCH
    Part Number: W11747356
      Special Order
    $131.65
  • 33
    ROD-DOOR LATCH – Part Number: W11747340
    ROD-DOOR LATCH
    Part Number: W11747340
      No Longer Available
  • 34
    DOOR DOOR LATCH – Part Number: W11747339
    DOOR DOOR LATCH
    Part Number: W11747339
      No Longer Available
  • 35
    Range Safety Thermostat – Part Number: WP3196548
    Range Safety Thermostat
    Part Number: WP3196548
      In Stock
    $33.94
  • 36
    SCREW – Part Number: 3196172
    SCREW
    Part Number: 3196172
      In Stock
    $20.95
  • 37
    SCREW – Part Number: W11169708
    SCREW
    Part Number: W11169708
      Special Order
    $20.95
  • 38
    Range Hood Light Bulb – Part Number: WPW10571723
    Range Hood Light Bulb
    Part Number: WPW10571723
      In Stock
    $22.00
  • 39
    Rack – Part Number: W11520287
    Rack
    Part Number: W11520287
      In Stock
    $50.42
  • 40
    TUBE, VENT – Part Number: W11366087
    TUBE, VENT
    Part Number: W11366087
      No Longer Available
  • 41
    FAN-CONVCT – Part Number: W11730307
    FAN-CONVCT
    Part Number: W11730307
      Special Order
    $104.95
  • 43
    ANCHOR-TIP – Part Number: W11217187
    ANCHOR-TIP
    Part Number: W11217187
      Special Order
    $23.05
  • 44
    SCREW-TORX – Part Number: W11135756
    SCREW-TORX
    Part Number: W11135756
      Special Order
    $20.95
  • 45
    RAIL-MTG – Part Number: W11510561
    RAIL-MTG
    Part Number: W11510561
      Special Order
    $46.30
  • 45A
    RAIL-MTG – Part Number: W11510562
    RAIL-MTG
    Part Number: W11510562
      Special Order
    $46.30
  • 46
    Q STYLE FF BRACKET – Part Number: W11464547
    Q STYLE FF BRACKET
    Part Number: W11464547
      Special Order
    $45.27
  • 47
    COVER – Part Number: W11730217
    COVER
    Part Number: W11730217
      Special Order
    $46.30
  • 48
    Connector – Part Number: WPW10281322
    Connector
    Part Number: WPW10281322
      In Stock
    $13.60
  • 49
    Rack, Oven (Gull-Wing)  (Replaces: W11607819) – Part Number: W11730235
    Rack, Oven (Gull-Wing) (Replaces: W11607819)
    Part Number: W11730235
      Special Order
    $56.05
  • 50
    VENT-EXHST – Part Number: W11747784
    VENT-EXHST
    Part Number: W11747784
      No Longer Available
  • 51
    DEFLECTOR – Part Number: W11747596
    DEFLECTOR
    Part Number: W11747596
      No Longer Available
  • 52
    DUCT-AIR – Part Number: W11747597
    DUCT-AIR
    Part Number: W11747597
      Special Order
    $76.95
  • 53
    DUAL, BLOWER – Part Number: W11747639
    DUAL, BLOWER
    Part Number: W11747639
      Special Order
    $166.84
  • 54
    BRACKET – Part Number: W11729919
    BRACKET
    Part Number: W11729919
      Special Order
    $49.39
  • 55
    COVR-EXHST – Part Number: W11747640
    COVR-EXHST
    Part Number: W11747640
      No Longer Available
  • 56
    COVER-FAN – Part Number: W11747641
    COVER-FAN
    Part Number: W11747641
      No Longer Available
  • 57
    BRKT-MNTG – Part Number: W11727012
    BRKT-MNTG
    Part Number: W11727012
      Special Order
    $24.10
  • 58
    Power Cord – Part Number: W11226497
    Power Cord
    Part Number: W11226497
      Special Order
    $55.03
  • 59
    NUT – Part Number: 7103P02760
    NUT
    Part Number: 7103P02760
      No Longer Available
  • 60
    CONTROL BOARD – Part Number: W11747380
    CONTROL BOARD
    Part Number: W11747380
      On Order
    $204.95
  • NI
    INSULATION – Part Number: W11729936
    INSULATION
    Part Number: W11729936
      Special Order
    $61.15
  • NI
    INSULATION – Part Number: W11729932
    INSULATION
    Part Number: W11729932
      In Stock
    $26.20
  • NI
    INSULATOR – Part Number: W10646923
    INSULATOR
    Part Number: W10646923
      Special Order
    $16.75
  • NI
    INSULATION – Part Number: W11161831
    INSULATION
    Part Number: W11161831
      Special Order
    $55.03
  • NI
    Parts Not Illustrated – Part Number: FOLLOWING
    Parts Not Illustrated
    Part Number: FOLLOWING
      No Longer Available

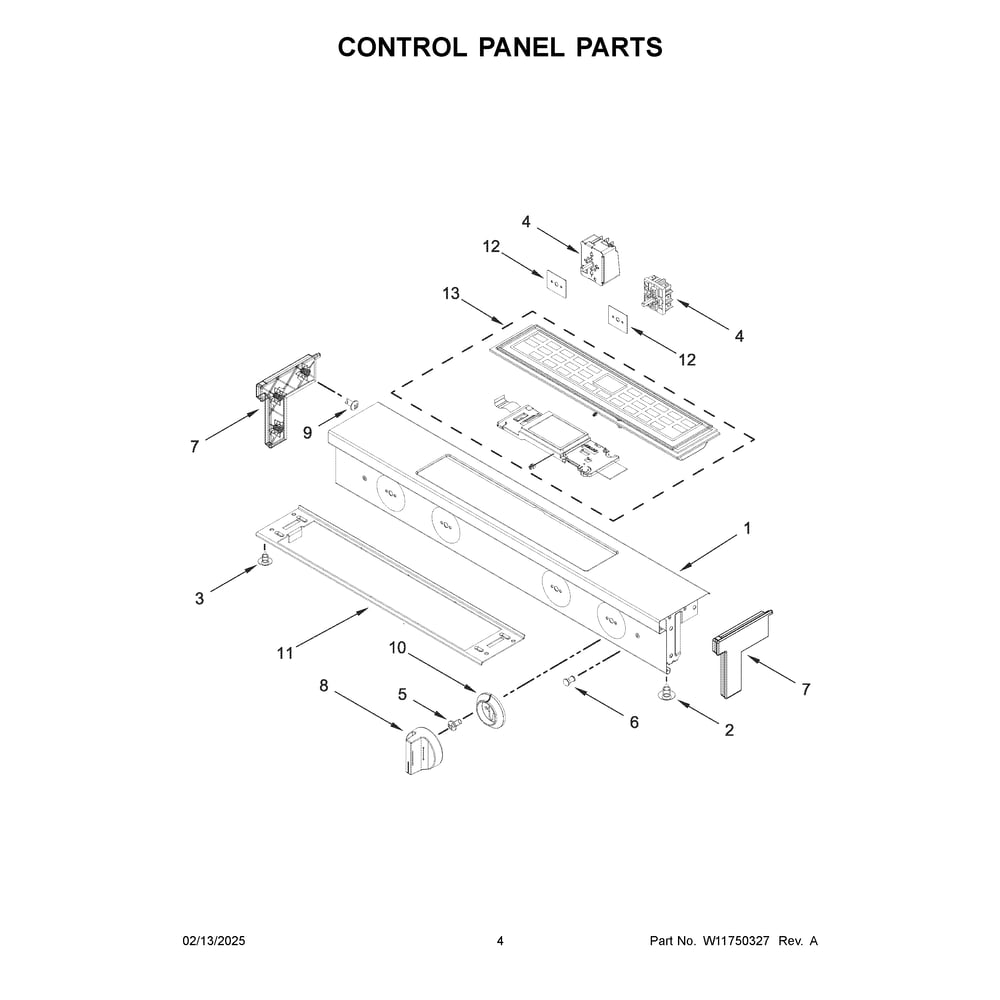

Control Panel Parts
Control Panel Parts Diagram and Parts List for  Whirlpool Wall Oven
  • 1
    CONTROL PANEL – Part Number: W11747589
    CONTROL PANEL
    Part Number: W11747589
      No Longer Available
  • 2
    Screw – Part Number: W11233072
    Screw
    Part Number: W11233072
      In Stock
    $20.95
  • 3
    Screw – Part Number: WP355214
    Screw
    Part Number: WP355214
      In Stock
    $7.30
  • 4
    Burner Switch - Right Front – Part Number: W10857622
    Burner Switch - Right Front
    Part Number: W10857622
      In Stock
    $158.92
  • 4A
    Infinite Switch – Part Number: W11129442
    Infinite Switch
    Part Number: W11129442
      In Stock
    $73.39
  • 4B
    RIGHT REAR BURNER SWITCH – Part Number: W10911303
    RIGHT REAR BURNER SWITCH
    Part Number: W10911303
      In Stock
    $72.37
  • 5
    SCREW – Part Number: 7101P676-60
    SCREW
    Part Number: 7101P676-60
      Special Order
    $49.39
  • 6
    Indicator Light – Part Number: WP3196068
    Indicator Light
    Part Number: WP3196068
      In Stock
    $8.35
  • 7
    ENDCAP-PNL – Part Number: W11747591
    ENDCAP-PNL
    Part Number: W11747591
      Special Order
    $48.36
  • 7A
    ENDCAP-PNL – Part Number: W11747592
    ENDCAP-PNL
    Part Number: W11747592
      Special Order
    $48.36
  • 8
    KNOB – Part Number: W11730064
    KNOB
    Part Number: W11730064
      In Stock
    $51.97
  • 8A
    KNOB – Part Number: W11730063
    KNOB
    Part Number: W11730063
      Special Order
    $51.97
  • 8B
    KNOB – Part Number: W11747593
    KNOB
    Part Number: W11747593
      No Longer Available
  • 9
    SCREW – Part Number: W11245710
    SCREW
    Part Number: W11245710
      In Stock
    $20.95
  • 10
    BEZEL-SWTH – Part Number: W11730062
    BEZEL-SWTH
    Part Number: W11730062
      Special Order
    $51.45
  • 11
    BRKT-MNTG – Part Number: W11747359
    BRKT-MNTG
    Part Number: W11747359
      Special Order
    $44.24
  • 12
    Switch Gasket – Part Number: WP71002569
    Switch Gasket
    Part Number: WP71002569
      Special Order
    $10.45
  • 13
    MEMBRANE SWITCH – Part Number: W11747361
    MEMBRANE SWITCH
    Part Number: W11747361
      No Longer Available

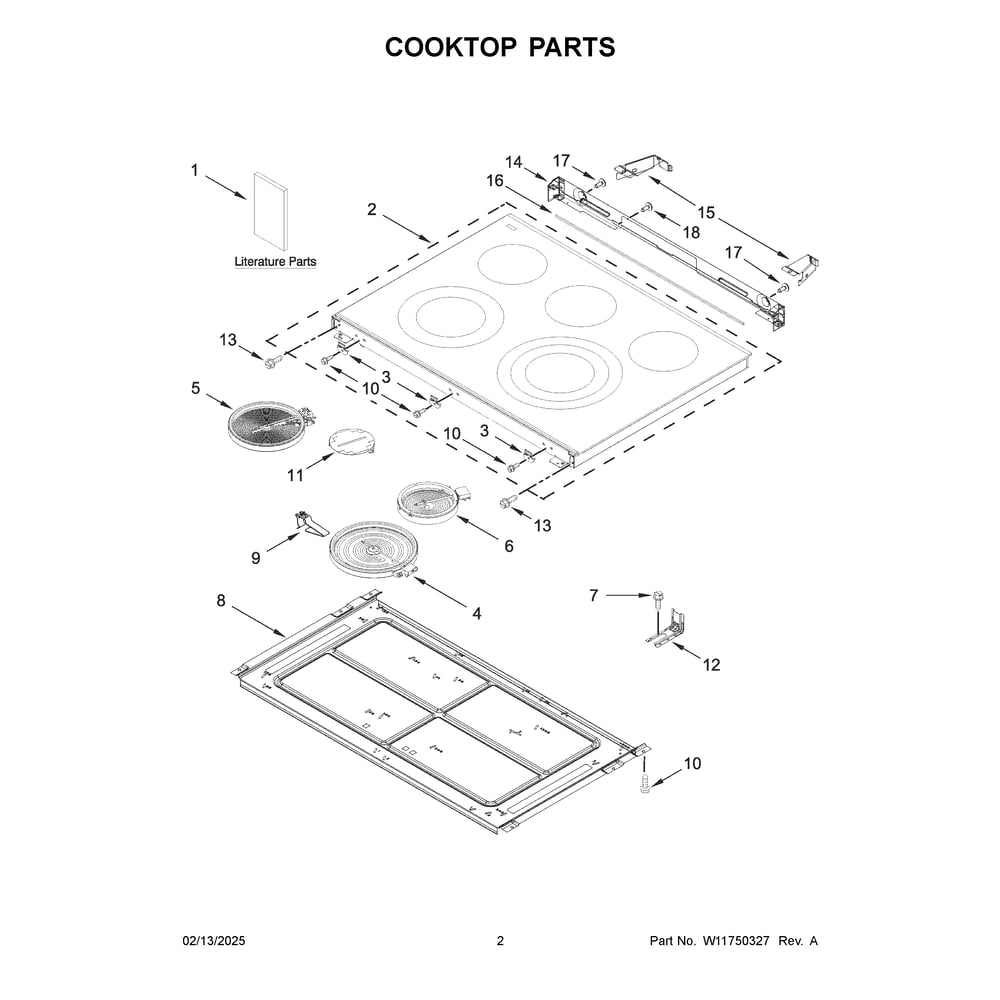

Cooktop Parts
Cooktop Parts Diagram and Parts List for  Whirlpool Wall Oven
  • 1
    OWNERS MANUAL – Part Number: W11640308
    OWNERS MANUAL
    Part Number: W11640308
      No Longer Available
  • 1A
    QUICK START GUIDE – Part Number: W11640328
    QUICK START GUIDE
    Part Number: W11640328
      No Longer Available
  • 1B
    TECH SHEET – Part Number: W11639168
    TECH SHEET
    Part Number: W11639168
      No Longer Available
  • 2
    Cooktop – Part Number: W11739123
    Cooktop
    Part Number: W11739123
      No Longer Available
  • 3
    CLIP – Part Number: W11730543
    CLIP
    Part Number: W11730543
      Special Order
    $10.45
  • 4
    SURFACE ELEMENT – Part Number: W11747429
    SURFACE ELEMENT
    Part Number: W11747429
      Special Order
    $125.95
  • 5
    SURFACE ELEMENT – Part Number: W11747448
    SURFACE ELEMENT
    Part Number: W11747448
      In Stock
    $89.81
  • 6
    SURFACE ELEMENT – Part Number: W11747449
    SURFACE ELEMENT
    Part Number: W11747449
      Special Order
    $78.95
  • 7
    Anti-Tip Screw (Screw only) – Part Number: WP7101P485-60
    Anti-Tip Screw (Screw only)
    Part Number: WP7101P485-60
      Special Order
    $27.76
  • 8
    PAN – Part Number: W11729951
    PAN
    Part Number: W11729951
      Special Order
    $102.18
  • 9
    SPRING-ELEMENT,PUSH-IN – Part Number: W11663556
    SPRING-ELEMENT,PUSH-IN
    Part Number: W11663556
      In Stock
    $17.80
  • 10
    Refrigerator Screw – Part Number: WP3196557
    Refrigerator Screw
    Part Number: WP3196557
      In Stock
    $7.30
  • 11
    WARM ZONE ELEMENT - 120V, 165M – Part Number: W11706247
    WARM ZONE ELEMENT - 120V, 165M
    Part Number: W11706247
      On Order
    $68.29
  • 12
    ANCHOR-TIP – Part Number: W11502257
    ANCHOR-TIP
    Part Number: W11502257
      Special Order
    $24.10
  • 14
    TRIM-VENT – Part Number: W11747424
    TRIM-VENT
    Part Number: W11747424
      No Longer Available
  • 15
    BRKT-MNTG – Part Number: W11747358
    BRKT-MNTG
    Part Number: W11747358
      Special Order
    $24.10
  • 15A
    BRKT-MNTG – Part Number: W11747357
    BRKT-MNTG
    Part Number: W11747357
      Special Order
    $24.10
  • 16
    GASKET COOKTOP, CONSOLE – Part Number: W11401890
    GASKET COOKTOP, CONSOLE
    Part Number: W11401890
      No Longer Available
  • 17
    Screw – Part Number: W11233072
    Screw
    Part Number: W11233072
      In Stock
    $20.95
  • 18
    SCREW – Part Number: 7101P676-60
    SCREW
    Part Number: 7101P676-60
      Special Order
    $49.39
  • NI
    WIRE HARNESS – Part Number: W11747425
    WIRE HARNESS
    Part Number: W11747425
      Special Order
    $91.74
  • NI
    WIRE HARNESS – Part Number: W11747426
    WIRE HARNESS
    Part Number: W11747426
      Special Order
    $78.95
  • NI
    WIRE HARNESS – Part Number: W11747427
    WIRE HARNESS
    Part Number: W11747427
      Special Order
    $91.74
  • NI
    WIRE HARNESS – Part Number: W11751078
    WIRE HARNESS
    Part Number: W11751078
      Special Order
    $110.95
  • NI
    Parts Not Illustrated – Part Number: FOLLOWING
    Parts Not Illustrated
    Part Number: FOLLOWING
      No Longer Available
  • NI
    HARNS-WIRE – Part Number: W11729952
    HARNS-WIRE
    Part Number: W11729952
      In Stock
    $41.15
Door Parts
Door Parts Diagram and Parts List for  Whirlpool Wall Oven
  • 1
    Screw – Part Number: WPW10031790
    Screw
    Part Number: WPW10031790
      In Stock
    $7.30
  • 2
    Liner, Door – Part Number: WP9761344
    Liner, Door
    Part Number: WP9761344
      In Stock
    $152.47
  • 3
    Insulation – Part Number: WPW10278991
    Insulation
    Part Number: WPW10278991
      In Stock
    $58.09
  • 4
    Range Screw – Part Number: WPW10200660
    Range Screw
    Part Number: WPW10200660
      In Stock
    $7.30
  • 5
    Door Hinge – Part Number: WPW10388635
    Door Hinge
    Part Number: WPW10388635
      In Stock
    $52.99
  • 6
    Door Hinge – Part Number: WPW10440013
    Door Hinge
    Part Number: WPW10440013
      In Stock
    $49.39
  • 7
    Screw – Part Number: WP355214
    Screw
    Part Number: WP355214
      In Stock
    $7.30
  • 8
    Range Inner Oven Door Glass – Part Number: WP8053948
    Range Inner Oven Door Glass
    Part Number: WP8053948
      In Stock
    $102.95
  • 9
    HNDLE-DOOR – Part Number: W11726508
    HNDLE-DOOR
    Part Number: W11726508
      In Stock
    $142.73
  • 10
    RETAINER – Part Number: W11539580
    RETAINER
    Part Number: W11539580
      In Stock
    $99.78
  • 11
    Plate – Part Number: W11178521
    Plate
    Part Number: W11178521
      In Stock
    $51.97
  • 12
    Door Trim - Left Side - Black – Part Number: W10761018
    Door Trim - Left Side - Black
    Part Number: W10761018
      In Stock
    $46.30
  • 12A
    Door Trim - Right Side - Black – Part Number: W10761014
    Door Trim - Right Side - Black
    Part Number: W10761014
      In Stock
    $46.30
  • 13
    TRIM-DOOR – Part Number: W11569689
    TRIM-DOOR
    Part Number: W11569689
      In Stock
    $39.09
  • 14
    Bracket Support – Part Number: W11502236
    Bracket Support
    Part Number: W11502236
      In Stock
    $19.90
  • 15
    GLASS DOOR – Part Number: W11741357
    GLASS DOOR
    Part Number: W11741357
      In Stock
    $93.08
  • 16
    Frame Window – Part Number: WPW10316950
    Frame Window
    Part Number: WPW10316950
      In Stock
    $49.39
  • 17
    Range Screw – Part Number: W10777162
    Range Screw
    Part Number: W10777162
      In Stock
    $7.30
  • 18
    SCREW – Part Number: W10896982
    SCREW
    Part Number: W10896982
      In Stock
    $8.35
Drawer Parts
Drawer Parts Diagram and Parts List for  Whirlpool Wall Oven
  • 1
    PANEL-DRWR – Part Number: W11165138
    PANEL-DRWR
    Part Number: W11165138
      Special Order
    $134.06
  • 2
    Refrigerator Screw – Part Number: WP3196557
    Refrigerator Screw
    Part Number: WP3196557
      In Stock
    $7.30
  • 3
    DRAWR-UTIL – Part Number: W10813962
    DRAWR-UTIL
    Part Number: W10813962
      In Stock
    $76.65
  • 4
    Drawer Glide – Part Number: W10807828
    Drawer Glide
    Part Number: W10807828
      In Stock
    $19.90
  • 5
    BRKT-MNTG – Part Number: W11759228
    BRKT-MNTG
    Part Number: W11759228
      On Order
    $24.10
Optional Parts (Not Included)
Optional Parts (Not Included) Diagram and Parts List for  Whirlpool Wall Oven

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
