LG Wall Oven Replacement Parts For Model WSEK4719S (ASTLSGN)

We Sell Only Genuine LG Parts

Find LG WSEK4719S Parts By Symptom

Little to no heat when baking

45%

Oven not heating evenly

32%

Element will not heat

12%

Oven is too hot

11%

Popular Parts for WSEK4719S

Search Within Model

Questions & Answers for LG WSEK4719S
Browse all Parts Search by Area
Assembly Diagram and Parts List for ASTLSGN LG Wall Oven
Assembly
Cavity Parts Diagram and Parts List for ASTLSGN LG Wall Oven
Cavity Parts
Controller Parts Diagram and Parts List for ASTLSGN LG Wall Oven
Controller Parts

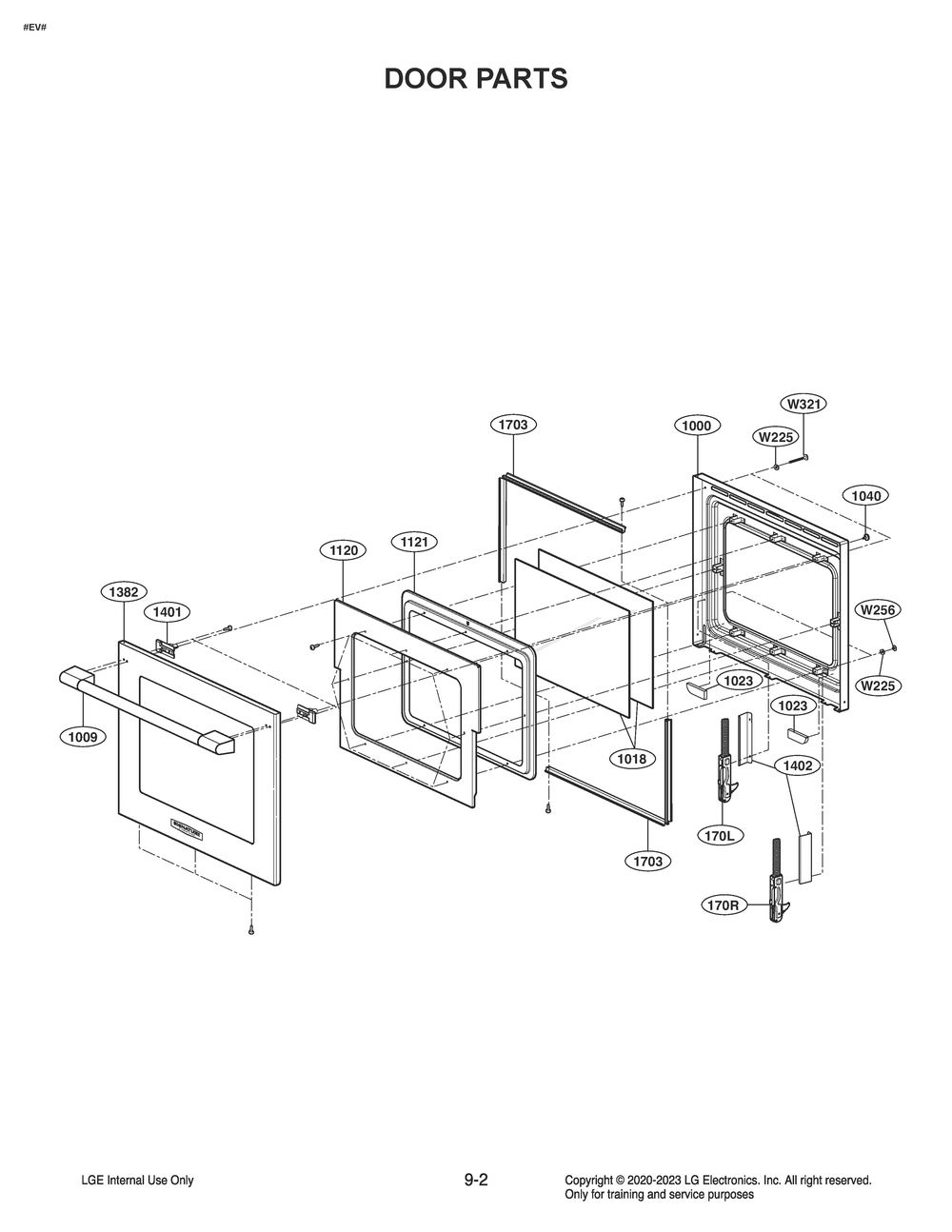

Door Parts Diagram and Parts List for ASTLSGN LG Wall Oven
Door Parts

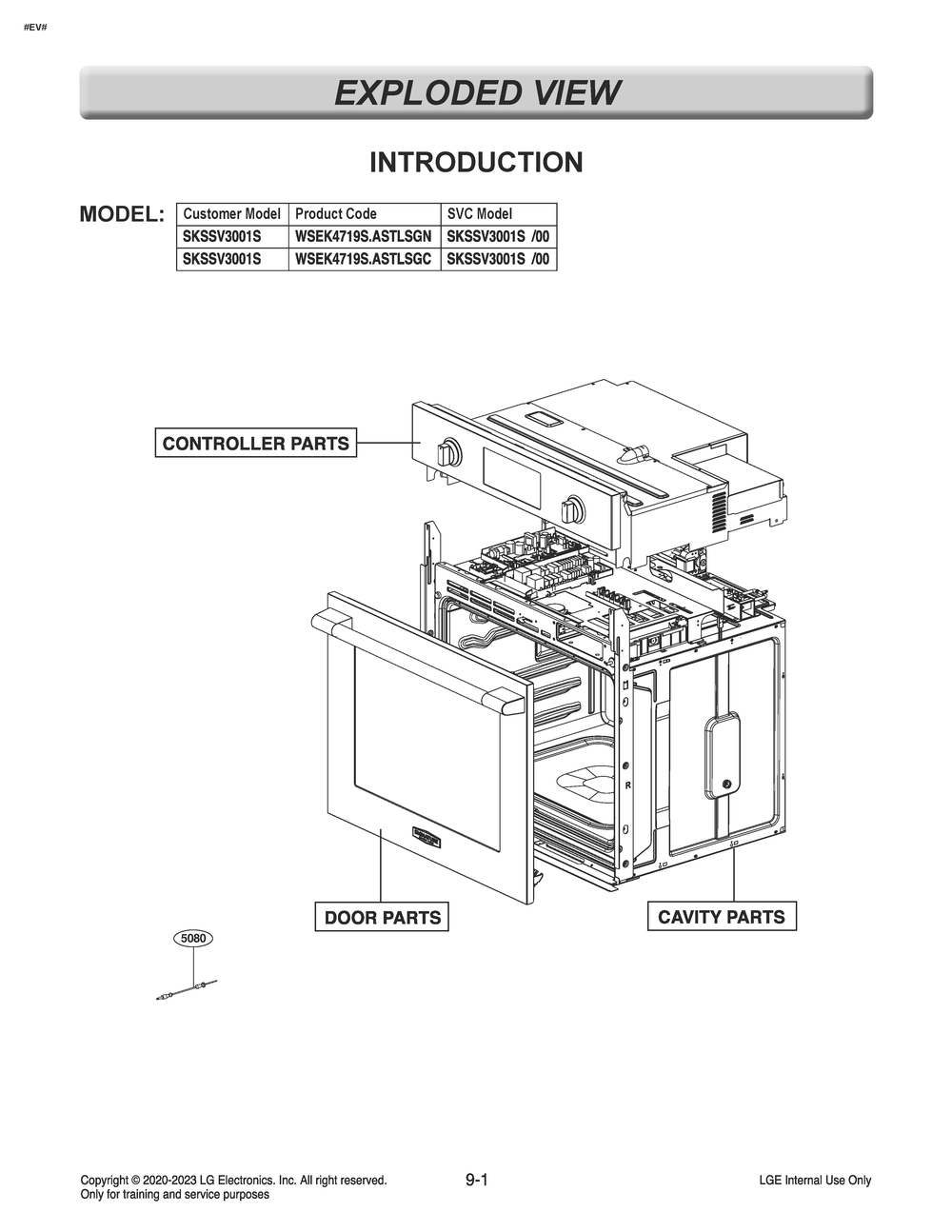

Introduction Diagram and Parts List for ASTLSGN LG Wall Oven
Introduction
Previous Showing All Parts Next

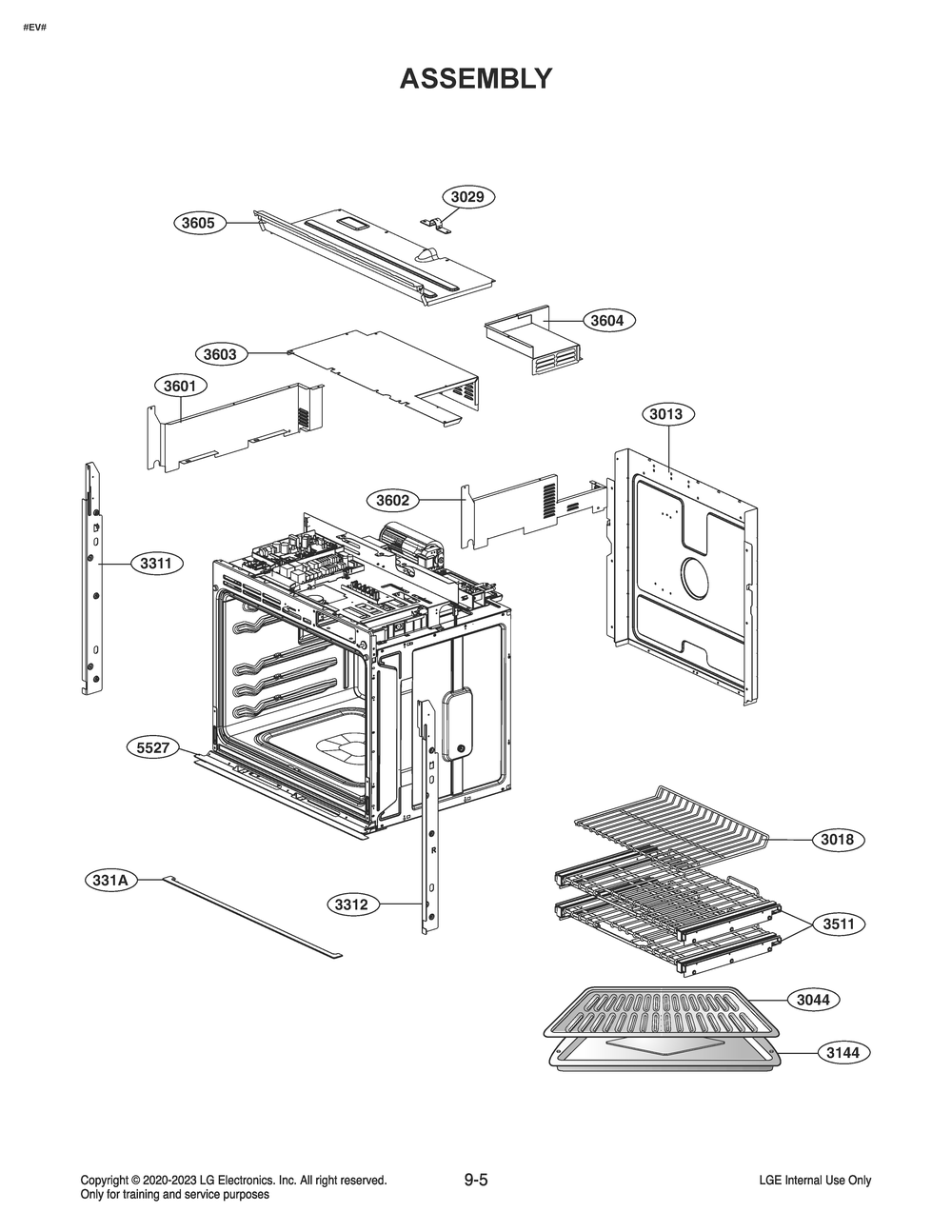

Assembly
Assembly Diagram and Parts List for ASTLSGN LG Wall Oven
  • 3013
    COVER,REAR – Part Number: MCK40420102
    COVER,REAR
    Part Number: MCK40420102
      Special Order
    $91.95
  • 3018
    Shelf – Part Number: MHL49207701
    Shelf
    Part Number: MHL49207701
      In Stock
    $99.95
  • 3018
    SHELF – Part Number: MHL49207704
    SHELF
    Part Number: MHL49207704
      Special Order
    $126.95
  • 3029
    Bracket,Mount – Part Number: MAZ47162501
    Bracket,Mount
    Part Number: MAZ47162501
      Special Order
    $20.95
  • 3044
    TRAY,METAL – Part Number: MJS61849903
    TRAY,METAL
    Part Number: MJS61849903
      In Stock
    $98.95
  • 3144
    TRAY,METAL – Part Number: MJS61850003
    TRAY,METAL
    Part Number: MJS61850003
      In Stock
    $108.77
  • 3311
    Grille – Part Number: MDX40418804
    Grille
    Part Number: MDX40418804
      Special Order
    $81.95
  • 3311
    GRILLE – Part Number: MDX40418808
    GRILLE
    Part Number: MDX40418808
      Special Order
    $81.95
  • 3312
    Grille – Part Number: MDX40418604
    Grille
    Part Number: MDX40418604
      Special Order
    $81.95
  • 3511
    ACCESSORY ASSEMBLY – Part Number: AAA59301503
    ACCESSORY ASSEMBLY
    Part Number: AAA59301503
      No Longer Available
  • 3601
    Cover,Top – Part Number: MCK40423001
    Cover,Top
    Part Number: MCK40423001
      Special Order
    $58.09
  • 3602
    Cover,Top – Part Number: MCK41754101
    Cover,Top
    Part Number: MCK41754101
      Special Order
    $58.09
  • 3603
    Cover,Top – Part Number: MCK41753701
    Cover,Top
    Part Number: MCK41753701
      Special Order
    $81.95
  • 3604
    COVER,TOP – Part Number: MCK71763801
    COVER,TOP
    Part Number: MCK71763801
      Special Order
    $58.09
  • 3604
    COVER,TOP – Part Number: MCK71155802
    COVER,TOP
    Part Number: MCK71155802
      Special Order
    $48.36
  • 3605
    Cover,Top – Part Number: MCK40423201
    Cover,Top
    Part Number: MCK40423201
      In Stock
    $81.95
  • 5527
    Vent - Black – Part Number: MJZ41753802
    Vent - Black
    Part Number: MJZ41753802
      On Order
    $73.39

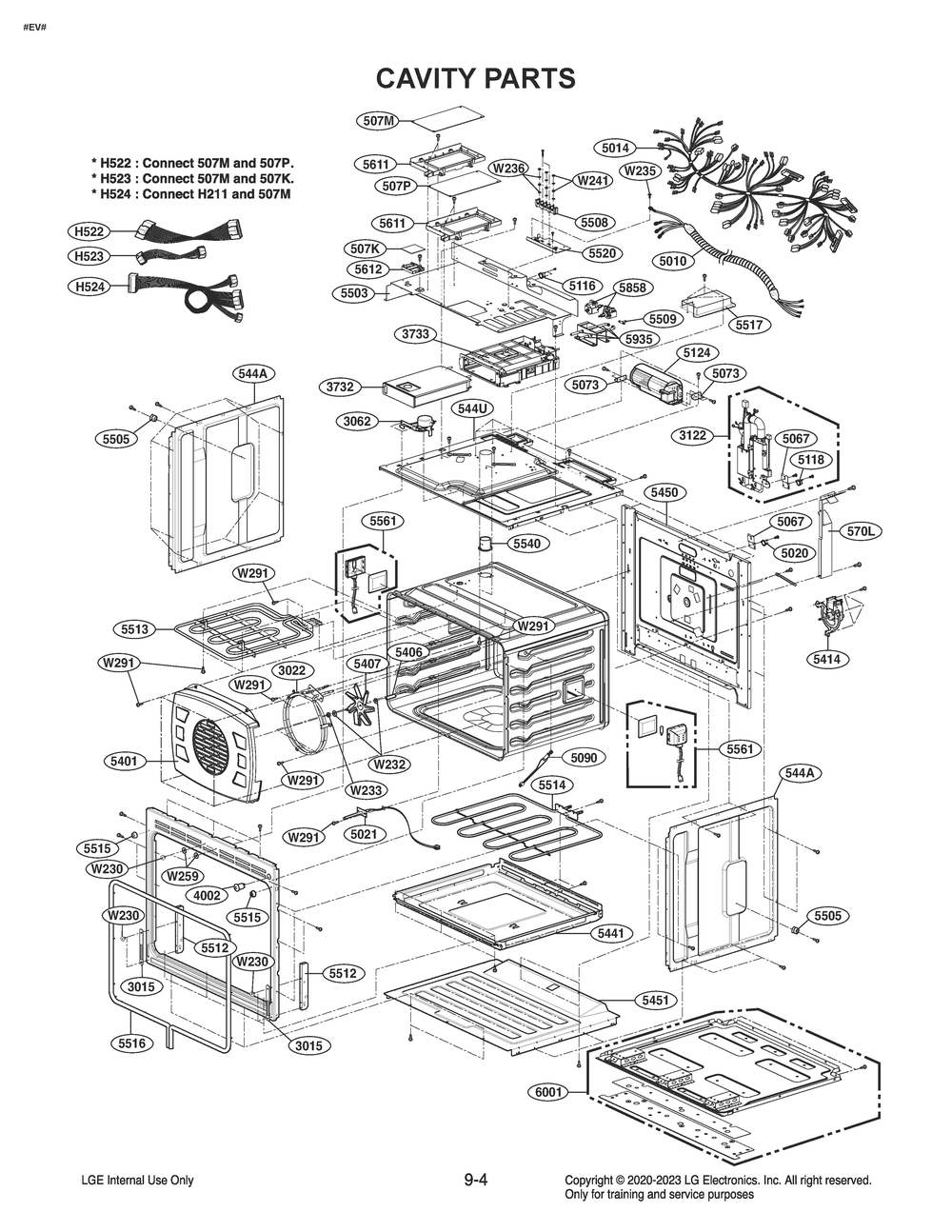

Cavity Parts
Cavity Parts Diagram and Parts List for ASTLSGN LG Wall Oven
  • 507K
    PCB ASSEMBLY,SUB – Part Number: EBR89265801
    PCB ASSEMBLY,SUB
    Part Number: EBR89265801
      Special Order
    $81.95
  • 507M
    PCB ASSEMBLY,MAIN – Part Number: EBR30056102
    PCB ASSEMBLY,MAIN
    Part Number: EBR30056102
      Special Order
    $227.95
  • 507P
    PCB ASSEMBLY,SUB – Part Number: EBR89829202
    PCB ASSEMBLY,SUB
    Part Number: EBR89829202
      In Stock
    $181.95
  • 544A
    Insulator – Part Number: MEV42726401
    Insulator
    Part Number: MEV42726401
      No Longer Available
  • 544U
    INSULATOR – Part Number: MEV40416110
    INSULATOR
    Part Number: MEV40416110
      Special Order
    $112.95
  • 570L
    Barrier – Part Number: MAL48432602
    Barrier
    Part Number: MAL48432602
      Special Order
    $28.79
  • 3015
    BRACKET,HINGE – Part Number: MAZ64603204
    BRACKET,HINGE
    Part Number: MAZ64603204
      In Stock
    $36.00
  • 3022
    HEATER,SHEATH – Part Number: MEE61925406
    HEATER,SHEATH
    Part Number: MEE61925406
      Special Order
    $102.95
  • 3022
    HEATER,SHEATH – Part Number: MEE61925402
    HEATER,SHEATH
    Part Number: MEE61925402
      Special Order
    $161.95
  • 3022
    HEATER,SHEATH – Part Number: MEE61925405
    HEATER,SHEATH
    Part Number: MEE61925405
      In Stock
    $102.95
  • 3062
    Motor Assembly,AC,Synchronous – Part Number: EAU43957801
    Motor Assembly,AC,Synchronous
    Part Number: EAU43957801
      Special Order
    $102.95
  • 3122
    HEATER ASSEMBLY – Part Number: AEG74450004
    HEATER ASSEMBLY
    Part Number: AEG74450004
      Special Order
    $246.95
  • 3732
    TANK ASSEMBLY,WATER – Part Number: AJL74692007
    TANK ASSEMBLY,WATER
    Part Number: AJL74692007
      In Stock
    $161.95
  • 3733
    HOUSING ASSEMBLY,WATER – Part Number: AEN74551402
    HOUSING ASSEMBLY,WATER
    Part Number: AEN74551402
      In Stock
    $213.95
  • 4002
    SWITCH,TACT – Part Number: EBF60663404
    SWITCH,TACT
    Part Number: EBF60663404
      In Stock
    $36.00
  • 4002
    SWITCH,TACT – Part Number: EBF60663403
    SWITCH,TACT
    Part Number: EBF60663403
      Special Order
    $42.18
  • 5010
    POWER CORD ASSEMBLY – Part Number: EAD42825102
    POWER CORD ASSEMBLY
    Part Number: EAD42825102
      Special Order
    $161.95
  • 5014
    HARNESS,SINGLE – Part Number: EAD51439108
    HARNESS,SINGLE
    Part Number: EAD51439108
      Special Order
    $227.95
  • 5020
    THERMOSTAT – Part Number: EBG51439303
    THERMOSTAT
    Part Number: EBG51439303
      In Stock
    $48.36
  • 5021
    Temperature Sensor – Part Number: EBG61305805
    Temperature Sensor
    Part Number: EBG61305805
      In Stock
    $73.39
  • 5067
    BRACKET,IDLE – Part Number: 4810W3G135A
    BRACKET,IDLE
    Part Number: 4810W3G135A
      Special Order
    $13.60
  • 5073
    Bracket,Motor – Part Number: MAZ40417401
    Bracket,Motor
    Part Number: MAZ40417401
      Special Order
    $13.60
  • 5090
    Jack,DC Power – Part Number: EAG43128001
    Jack,DC Power
    Part Number: EAG43128001
      In Stock
    $91.95
  • 5116
    Thermostat – Part Number: 6930W1A003D
    Thermostat
    Part Number: 6930W1A003D
      In Stock
    $13.60
  • 5118
    Thermostat – Part Number: 6930W1A003K
    Thermostat
    Part Number: 6930W1A003K
      In Stock
    $13.60
  • 5124
    Fan Assembly – Part Number: 5901W1E002G
    Fan Assembly
    Part Number: 5901W1E002G
      Special Order
    $181.95
  • 5401
    COVER,HEATER – Part Number: MCK68473102
    COVER,HEATER
    Part Number: MCK68473102
      In Stock
    $127.17
  • 5406
    RING – Part Number: MGZ63607001
    RING
    Part Number: MGZ63607001
      Special Order
    $28.79
  • 5407
    Fan – Part Number: 5900W1N004B
    Fan
    Part Number: 5900W1N004B
      On Order
    $42.18
  • 5414
    Motor Housing – Part Number: 4681W1N002B
    Motor Housing
    Part Number: 4681W1N002B
      In Stock
    $102.95
  • 5441
    Chamber – Part Number: MBR40415301
    Chamber
    Part Number: MBR40415301
      Special Order
    $102.95
  • 5450
    Insulator – Part Number: MEV40415801
    Insulator
    Part Number: MEV40415801
      Special Order
    $102.95
  • 5451
    Insulator – Part Number: MEV40415401
    Insulator
    Part Number: MEV40415401
      Special Order
    $102.95
  • 5503
    SUPPORTER,PCB – Part Number: MJH66392001
    SUPPORTER,PCB
    Part Number: MJH66392001
      Special Order
    $102.95
  • 5505
    Supporter – Part Number: 4980W1N013A
    Supporter
    Part Number: 4980W1N013A
      In Stock
    $13.60
  • 5508
    CONNECTOR,TERMINAL BLOCK – Part Number: 6640000045B
    CONNECTOR,TERMINAL BLOCK
    Part Number: 6640000045B
      Special Order
    $36.00
  • 5508
    Connector,Terminal Block – Part Number: 6640000045A
    Connector,Terminal Block
    Part Number: 6640000045A
      Special Order
    $42.18
  • 5509
    CONNECTOR,HOSE – Part Number: MCD65158001
    CONNECTOR,HOSE
    Part Number: MCD65158001
      Special Order
    $28.79
  • 5512
    Bracket,Hinge – Part Number: MAZ48427301
    Bracket,Hinge
    Part Number: MAZ48427301
      Special Order
    $42.18
  • 5513
    HEATER,SHEATH – Part Number: MEE41716802
    HEATER,SHEATH
    Part Number: MEE41716802
      In Stock
    $142.95
  • 5514
    Heater,Sheath – Part Number: MEE41716501
    Heater,Sheath
    Part Number: MEE41716501
      No Longer Available
  • 5515
    Packing,Gasket – Part Number: MFZ54382601
    Packing,Gasket
    Part Number: MFZ54382601
      Special Order
    $13.60
  • 5516
    PACKING,GASKET – Part Number: MFZ40418402
    PACKING,GASKET
    Part Number: MFZ40418402
      In Stock
    $102.95
  • 5517
    Vent Assembly – Part Number: AJV56083902
    Vent Assembly
    Part Number: AJV56083902
      Special Order
    $48.36
  • 5520
    BLOCK,TERMINAL – Part Number: MAV62761901
    BLOCK,TERMINAL
    Part Number: MAV62761901
      Special Order
    $20.95
  • 5540
    DUCT ASSEMBLY – Part Number: ADJ52698704
    DUCT ASSEMBLY
    Part Number: ADJ52698704
      No Longer Available
  • 5561
    LAMP,HALOGEN – Part Number: EAQ43128703
    LAMP,HALOGEN
    Part Number: EAQ43128703
      Special Order
    $102.95
  • 5611
    Supporter,PCB – Part Number: MJH41754001
    Supporter,PCB
    Part Number: MJH41754001
      Special Order
    $48.36
  • 5612
    SUPPORTER,PCB – Part Number: MJH63974001
    SUPPORTER,PCB
    Part Number: MJH63974001
      Special Order
    $36.00
  • 5858
    PUMP – Part Number: MGQ62542301
    PUMP
    Part Number: MGQ62542301
      Special Order
    $102.95
  • 5935
    TUBE – Part Number: MJU65727804
    TUBE
    Part Number: MJU65727804
      Special Order
    $13.60
  • 6001
    PLATE ASSEMBLY,BASE – Part Number: AGU56000302
    PLATE ASSEMBLY,BASE
    Part Number: AGU56000302
      Special Order
    $127.17
  • H522
    HARNESS,SINGLE – Part Number: EAD63009007
    HARNESS,SINGLE
    Part Number: EAD63009007
      In Stock
    $91.95
  • H523
    HARNESS,SINGLE – Part Number: EAD34822965
    HARNESS,SINGLE
    Part Number: EAD34822965
      Special Order
    $28.79
  • H524
    HARNESS,SINGLE – Part Number: EAD64565317
    HARNESS,SINGLE
    Part Number: EAD64565317
      Special Order
    $58.09
  • W230
    Customized Screw – Part Number: 1SZZW5N001A
    Customized Screw
    Part Number: 1SZZW5N001A
      In Stock
    $13.60
  • W232
    Customized Washer – Part Number: 1WZZ81N001A
    Customized Washer
    Part Number: 1WZZ81N001A
      Special Order
    $13.60
  • W233
    Common Nut – Part Number: 1NHB0500032
    Common Nut
    Part Number: 1NHB0500032
      Special Order
    $13.60
  • W235
    Screw,Taptite – Part Number: 1ATF0502610
    Screw,Taptite
    Part Number: 1ATF0502610
      Special Order
    $13.60
  • W241
    Customized Nut – Part Number: 1NZZW1N002A
    Customized Nut
    Part Number: 1NZZW1N002A
      Special Order
    $13.60
  • W259
    Customized Washer – Part Number: 1WZZW3Z003C
    Customized Washer
    Part Number: 1WZZW3Z003C
      Special Order
    $13.60
  • W291
    Screw,Customized – Part Number: 1SZZW2A004E
    Screw,Customized
    Part Number: 1SZZW2A004E
      In Stock
    $13.60

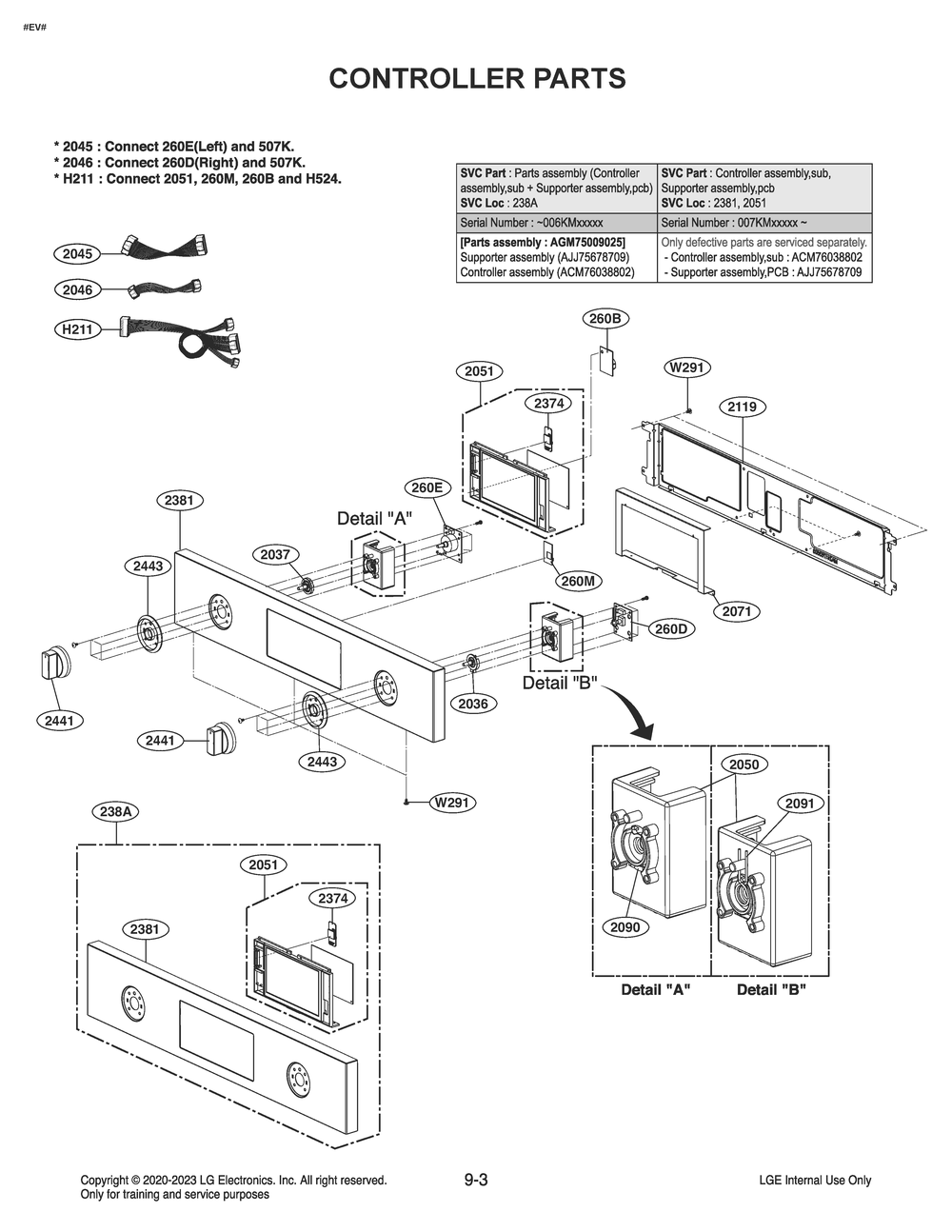

Controller Parts
Controller Parts Diagram and Parts List for ASTLSGN LG Wall Oven
  • 260B
    PCB ASSEMBLY,SUB – Part Number: EBR76332902
    PCB ASSEMBLY,SUB
    Part Number: EBR76332902
      In Stock
    $36.00
  • 260D
    PCB ASSEMBLY,DIAL – Part Number: EBR80595801
    PCB ASSEMBLY,DIAL
    Part Number: EBR80595801
      Special Order
    $63.19
  • 260E
    PCB ASSEMBLY,SUB – Part Number: EBR80327002
    PCB ASSEMBLY,SUB
    Part Number: EBR80327002
      Special Order
    $81.95
  • 260M
    PCB ASSEMBLY,SUB – Part Number: EBR84439901
    PCB ASSEMBLY,SUB
    Part Number: EBR84439901
      Special Order
    $58.09
  • 2036
    SUPPORTER – Part Number: MJH63756901
    SUPPORTER
    Part Number: MJH63756901
      In Stock
    $36.00
  • 2037
    SUPPORTER – Part Number: MJH63756902
    SUPPORTER
    Part Number: MJH63756902
      In Stock
    $28.79
  • 2045
    HARNESS,SINGLE – Part Number: EAD62349807
    HARNESS,SINGLE
    Part Number: EAD62349807
      Special Order
    $28.79
  • 2046
    HARNESS,SINGLE – Part Number: EAD62349806
    HARNESS,SINGLE
    Part Number: EAD62349806
      Special Order
    $28.79
  • 2050
    SUPPORTER,PCB – Part Number: MJH63756801
    SUPPORTER,PCB
    Part Number: MJH63756801
      In Stock
    $36.00
  • 2051
    SUPPORTER ASSEMBLY,PCB – Part Number: AJJ75678723
    SUPPORTER ASSEMBLY,PCB
    Part Number: AJJ75678723
      Special Order
    $522.59
  • 2071
    BRACKET,MOUNT – Part Number: MAZ67171601
    BRACKET,MOUNT
    Part Number: MAZ67171601
      Special Order
    $36.00
  • 2090
    SPRING – Part Number: MHY64083701
    SPRING
    Part Number: MHY64083701
      In Stock
    $13.60
  • 2091
    SPRING,COIL – Part Number: MHY64023901
    SPRING,COIL
    Part Number: MHY64023901
      In Stock
    $13.60
  • 2119
    BRACKET,CONTROL PANEL – Part Number: MAZ41753503
    BRACKET,CONTROL PANEL
    Part Number: MAZ41753503
      Special Order
    $49.39
  • 2374
    PCB ASSEMBLY,WIFI – Part Number: EBR86322701
    PCB ASSEMBLY,WIFI
    Part Number: EBR86322701
      Special Order
    $81.95
  • 2381
    CONTROLLER ASSEMBLY,SUB – Part Number: ACM76206714
    CONTROLLER ASSEMBLY,SUB
    Part Number: ACM76206714
      Special Order
    $491.30
  • 2441
    KNOB ASSEMBLY – Part Number: AEZ74113401
    KNOB ASSEMBLY
    Part Number: AEZ74113401
      Special Order
    $121.95
  • 2443
    KNOB,CONTROL – Part Number: MEY63473803
    KNOB,CONTROL
    Part Number: MEY63473803
      Special Order
    $112.95
  • H211
    HARNESS,SINGLE – Part Number: EAD64565318
    HARNESS,SINGLE
    Part Number: EAD64565318
      Special Order
    $49.39
  • W291
    Screw,Customized – Part Number: 1SZZW2A004E
    Screw,Customized
    Part Number: 1SZZW2A004E
      In Stock
    $13.60
Door Parts
Door Parts Diagram and Parts List for ASTLSGN LG Wall Oven
  • 170L
    HINGE ASSEMBLY – Part Number: AEH75637202
    HINGE ASSEMBLY
    Part Number: AEH75637202
      Special Order
    $127.17
  • 170L
    HINGE ASSEMBLY – Part Number: AEH75637223
    HINGE ASSEMBLY
    Part Number: AEH75637223
      Special Order
    $126.95
  • 170R
    HINGE ASSEMBLY – Part Number: AEH75637224
    HINGE ASSEMBLY
    Part Number: AEH75637224
      Special Order
    $81.95
  • 170R
    HINGE ASSEMBLY – Part Number: AEH75637204
    HINGE ASSEMBLY
    Part Number: AEH75637204
      Special Order
    $81.95
  • 1000
    FRAME ASSEMBLY,DOOR – Part Number: ADV34868803
    FRAME ASSEMBLY,DOOR
    Part Number: ADV34868803
      Special Order
    $257.95
  • 1009
    HANDLE,DOOR – Part Number: MEB63614004
    HANDLE,DOOR
    Part Number: MEB63614004
      Special Order
    $323.95
  • 1009
    HANDLE,DOOR – Part Number: MEB63614002
    HANDLE,DOOR
    Part Number: MEB63614002
      In Stock
    $323.95
  • 1018
    WINDOW,GLASS – Part Number: 4890W1N009H
    WINDOW,GLASS
    Part Number: 4890W1N009H
      In Stock
    $110.51
  • 1023
    INSULATOR – Part Number: MEV63330702
    INSULATOR
    Part Number: MEV63330702
      Special Order
    $42.18
  • 1040
    Cap,Protector – Part Number: 5006841001A
    Cap,Protector
    Part Number: 5006841001A
      Special Order
    $13.60
  • 1120
    Cover,Inner – Part Number: MCK40417601
    Cover,Inner
    Part Number: MCK40417601
      Special Order
    $81.95
  • 1121
    Cover,Inner – Part Number: MCK47161201
    Cover,Inner
    Part Number: MCK47161201
      Special Order
    $73.39
  • 1382
    PARTS ASSEMBLY – Part Number: AGM30022501
    PARTS ASSEMBLY
    Part Number: AGM30022501
      Special Order
    $127.17
  • 1401
    SUPPORTER,HANDLE – Part Number: MJH65513101
    SUPPORTER,HANDLE
    Part Number: MJH65513101
      Special Order
    $20.95
  • 1402
    Supporter – Part Number: MJH55321601
    Supporter
    Part Number: MJH55321601
      In Stock
    $20.95
  • 1703
    Bracket,Mount – Part Number: MAZ55266201
    Bracket,Mount
    Part Number: MAZ55266201
      Special Order
    $48.36
  • W225
    WASHER,CUSTOMIZED – Part Number: 1WZZW3Z003E
    WASHER,CUSTOMIZED
    Part Number: 1WZZW3Z003E
      No Longer Available
  • W256
    Screw,Customized – Part Number: 1SZZW5N001C
    Screw,Customized
    Part Number: 1SZZW5N001C
      In Stock
    $13.60
  • W321
    Screw,Customized – Part Number: 1SZZW5N001D
    Screw,Customized
    Part Number: 1SZZW5N001D
      Special Order
    $13.60
Introduction
Introduction Diagram and Parts List for ASTLSGN LG Wall Oven

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
