LG Parts

LG Wall Oven Replacement Parts For Model MV1501BQ (KBSEGSE)

We Sell Only Genuine LG Parts

Find LG MV1501BQ Parts By Symptom

No heat

35%

Door not closing properly

29%

Won’t turn on

25%

Doesn’t shut off

6%

Tray won’t turn

5%

Popular Parts for MV1501BQ

Search Within Model

Browse all Parts Search by Area
Controller Parts Diagram and Parts List for KBSEGSE LG Wall Oven
Controller Parts
Door Parts Diagram and Parts List for KBSEGSE LG Wall Oven
Door Parts
Installation Parts Diagram and Parts List for KBSEGSE LG Wall Oven
Installation Parts
Interior Parts 1 Diagram and Parts List for KBSEGSE LG Wall Oven
Interior Parts 1
Interior Parts 2 Diagram and Parts List for KBSEGSE LG Wall Oven
Interior Parts 2
Interior Parts 3 Diagram and Parts List for KBSEGSE LG Wall Oven
Interior Parts 3
Latch Board Parts Diagram and Parts List for KBSEGSE LG Wall Oven
Latch Board Parts
Oven Cavity Parts Diagram and Parts List for KBSEGSE LG Wall Oven
Oven Cavity Parts
Previous Showing All Parts Next

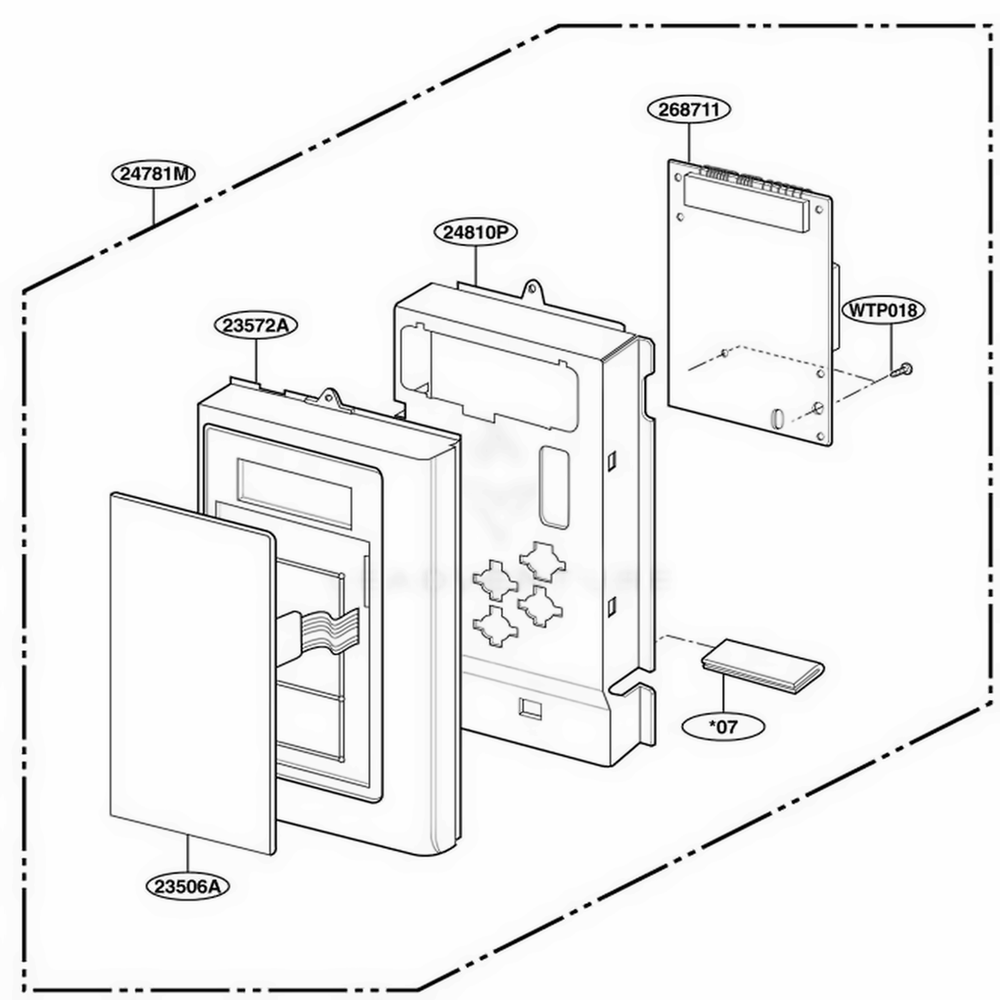

Controller Parts
Controller Parts Diagram and Parts List for KBSEGSE LG Wall Oven
Door Parts
Door Parts Diagram and Parts List for KBSEGSE LG Wall Oven
  • 13213A
    FRAME ASSEMBLY,DOOR – Part Number: 3213W1A049A
    FRAME ASSEMBLY,DOOR
    Part Number: 3213W1A049A
      No Longer Available
  • 13536A
    Tape,Sealing – Part Number: 3536WRA001R
    Tape,Sealing
    Part Number: 3536WRA001R
      No Longer Available
  • 13552A
    COVER,CHOKE – Part Number: 3552W1A063A
    COVER,CHOKE
    Part Number: 3552W1A063A
      Special Order
    $29.83
  • 13581A
    DOOR ASSEMBLY – Part Number: 3581W1A388C
    DOOR ASSEMBLY
    Part Number: 3581W1A388C
      No Longer Available
  • 13650A
    HANDLE,DOOR – Part Number: 3650W1A100C
    HANDLE,DOOR
    Part Number: 3650W1A100C
      No Longer Available
  • 13720D
    PANEL,DOOR – Part Number: 3720W0D311C
    PANEL,DOOR
    Part Number: 3720W0D311C
      Special Order
    $106.65
  • 14026A
    Microwave Locker – Part Number: 4026W2A019A
    Microwave Locker
    Part Number: 4026W2A019A
      In Stock
    $14.25
  • 14890A
    Window,Glass – Part Number: 4890W1A044A
    Window,Glass
    Part Number: 4890W1A044A
      No Longer Available
  • 14970A
    Spring – Part Number: 4970WRA001B
    Spring
    Part Number: 4970WRA001B
      Special Order
    $14.09
  • WTT021
    Screw,Tapping – Part Number: 1TTL0402418
    Screw,Tapping
    Part Number: 1TTL0402418
      In Stock
    $11.91

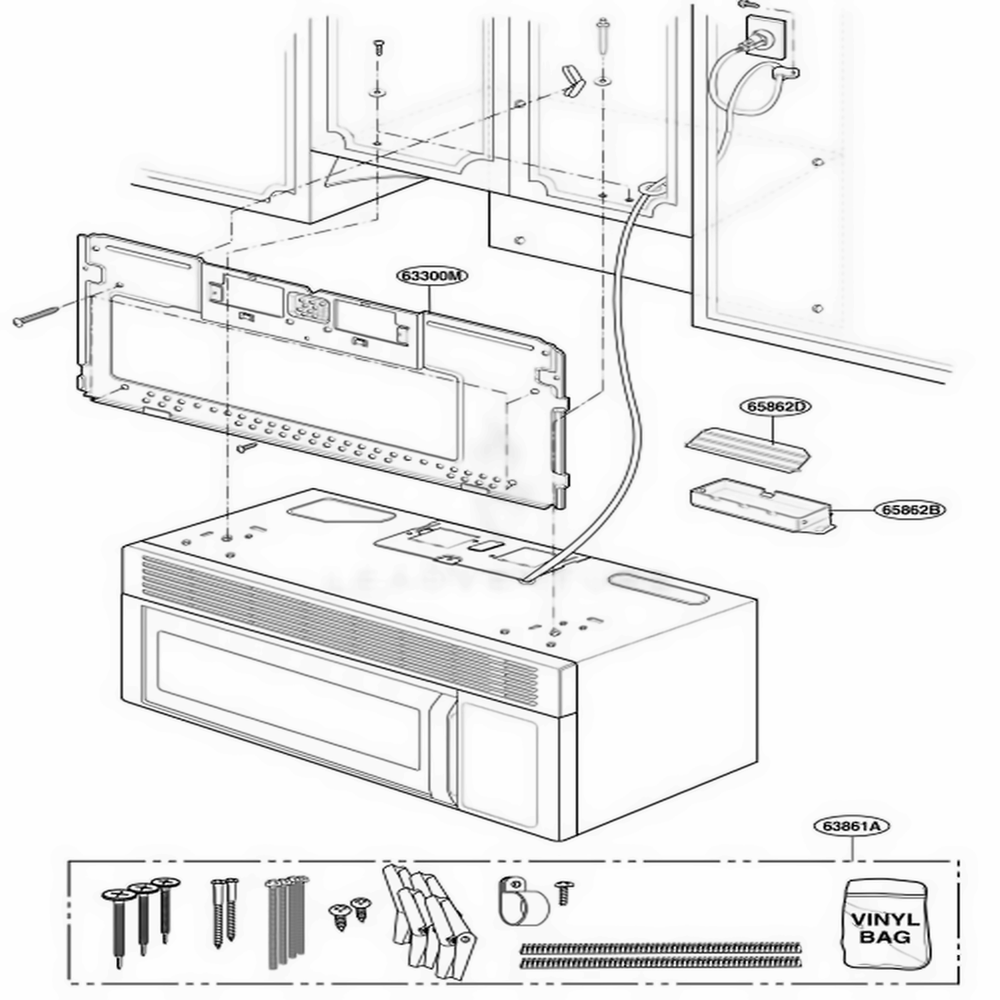

Installation Parts
Installation Parts Diagram and Parts List for KBSEGSE LG Wall Oven
  • 63300M
    Plate,Mount – Part Number: 3300W0A018A
    Plate,Mount
    Part Number: 3300W0A018A
      No Longer Available
  • 63861A
    Kit Assembly – Part Number: 3861W1A043A
    Kit Assembly
    Part Number: 3861W1A043A
      No Longer Available
  • 65862B
    Air Duct Bracket – Part Number: 4810W1A151A
    Air Duct Bracket
    Part Number: 4810W1A151A
      In Stock
    $17.35
  • 65862D
    DAMPER – Part Number: 4900W1A001A
    DAMPER
    Part Number: 4900W1A001A
      Special Order
    $14.09

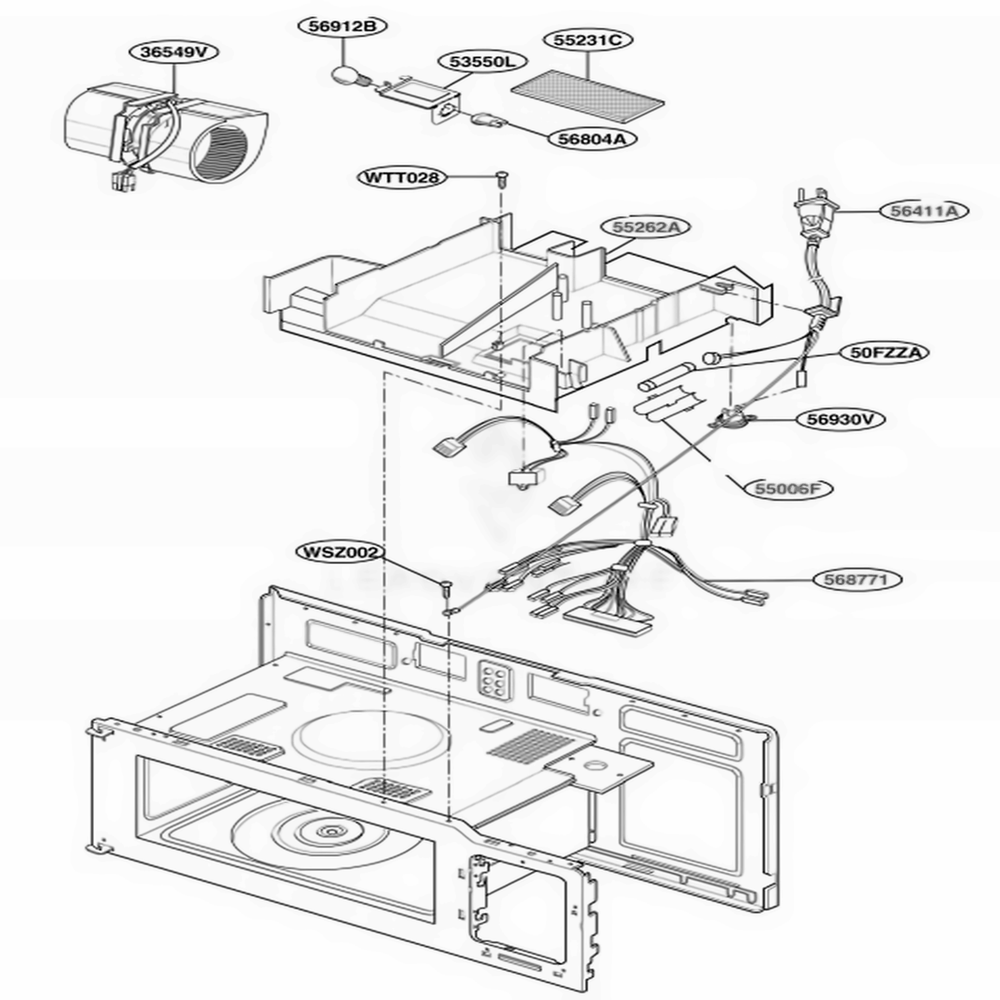

Interior Parts 1
Interior Parts 1 Diagram and Parts List for KBSEGSE LG Wall Oven

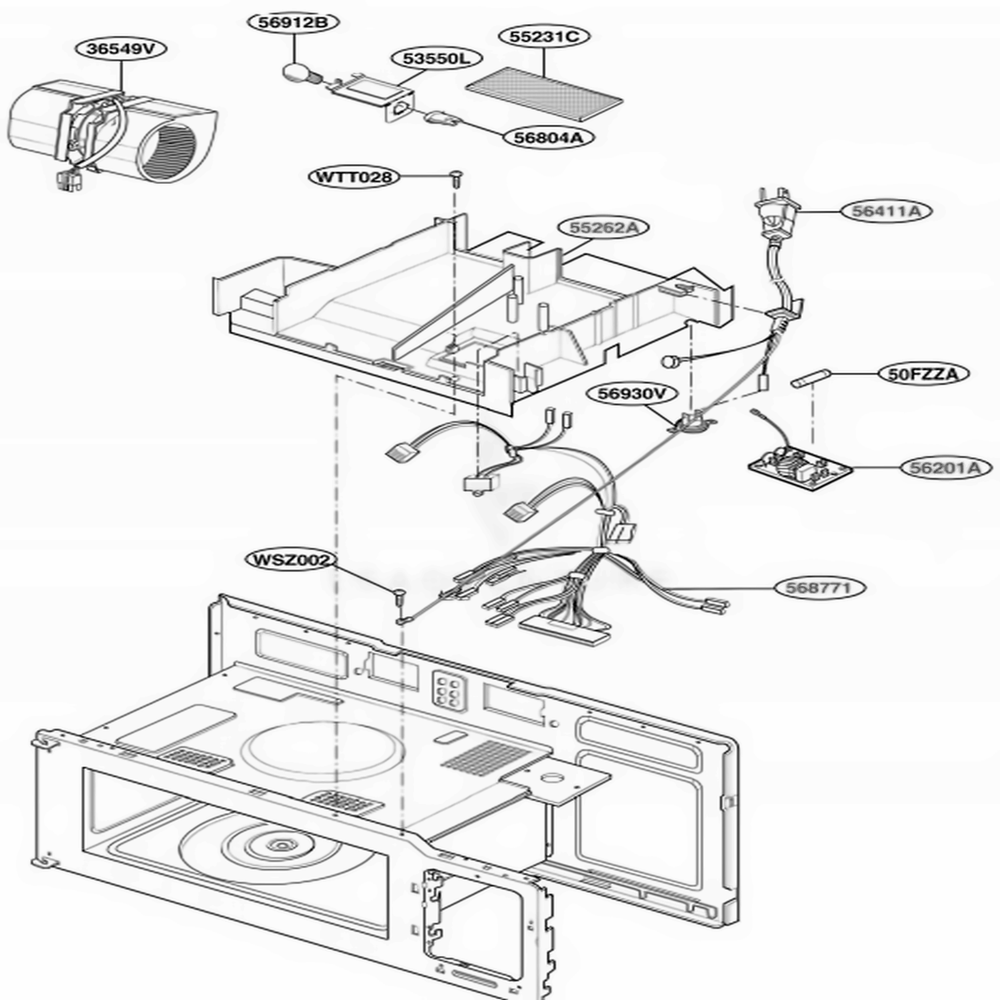

Interior Parts 2
Interior Parts 2 Diagram and Parts List for KBSEGSE LG Wall Oven

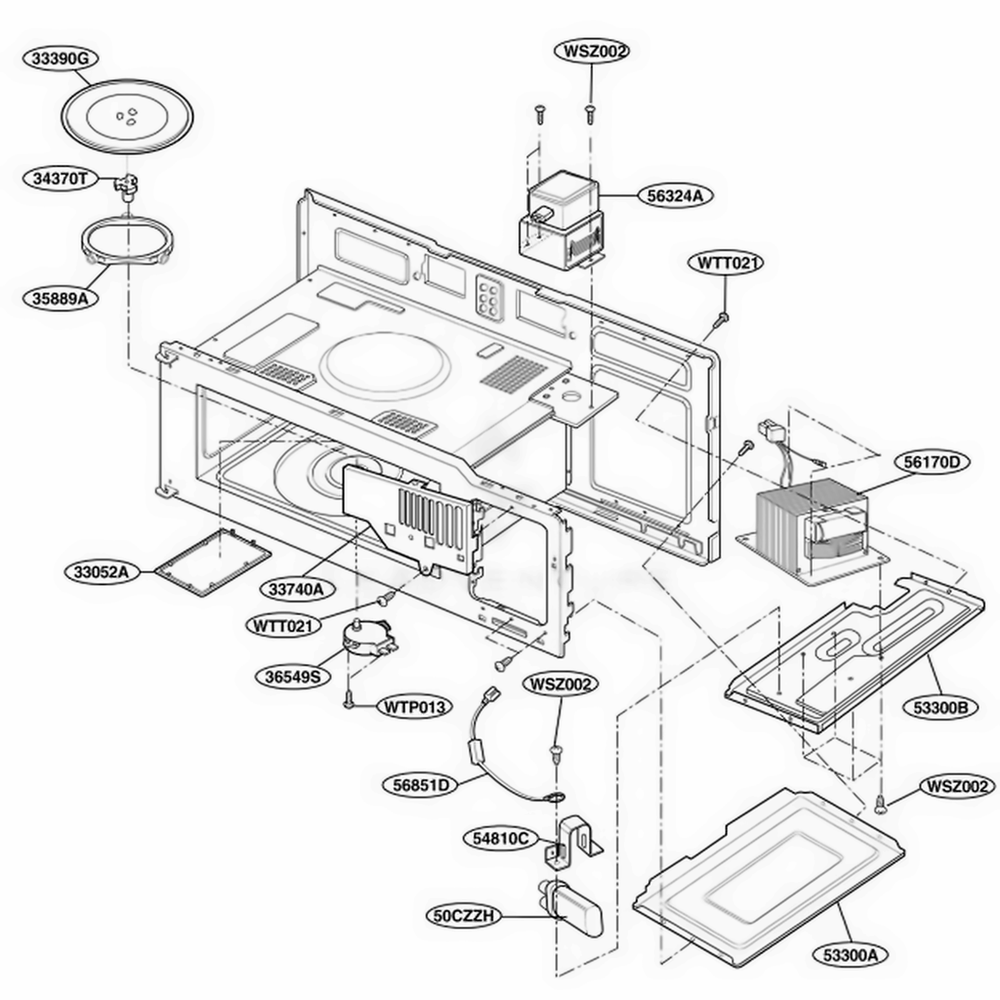

Interior Parts 3
Interior Parts 3 Diagram and Parts List for KBSEGSE LG Wall Oven
  • 50CZZH
    Capacitor – Part Number: 0CZZW1H004B
    Capacitor
    Part Number: 0CZZW1H004B
      Special Order
    $43.70
  • 33052A
    Cover,Resin – Part Number: 3052W1A003A
    Cover,Resin
    Part Number: 3052W1A003A
      No Longer Available
  • 33390G
    Glass Cooking Tray – Part Number: 1B71961H
    Glass Cooking Tray
    Part Number: 1B71961H
      In Stock
    $46.02
  • 33740A
    Supporter – Part Number: 3740W1A014A
    Supporter
    Part Number: 3740W1A014A
      Special Order
    $21.70
  • 34370T
    Turntable Shaft – Part Number: 4370W3A001A
    Turntable Shaft
    Part Number: 4370W3A001A
      Special Order
    $14.09
  • 35889A
    Turntable Assembly – Part Number: 5889W1A010B
    Turntable Assembly
    Part Number: 5889W1A010B
      No Longer Available
  • 36549S
    Motor Synchronous – Part Number: 6549W1S011M
    Motor Synchronous
    Part Number: 6549W1S011M
      In Stock
    $43.70
  • 54810C
    Bracket,Capacitor – Part Number: 4810W1A141A
    Bracket,Capacitor
    Part Number: 4810W1A141A
      Special Order
    $14.09
  • 56170D
    TRANSFORMER,HIGH VOLTAGE – Part Number: 6170W1D023U
    TRANSFORMER,HIGH VOLTAGE
    Part Number: 6170W1D023U
      No Longer Available
  • 56324A
    Magnetron – Part Number: 6324W1A001L
    Magnetron
    Part Number: 6324W1A001L
      In Stock
    $133.71
  • 56851D
    CABLE,ASSEMBLY – Part Number: 6021W3B001G
    CABLE,ASSEMBLY
    Part Number: 6021W3B001G
      Special Order
    $29.83
  • WSZ002
    Screw,Taptite – Part Number: 1SBF0402418
    Screw,Taptite
    Part Number: 1SBF0402418
      Special Order
    $14.09
  • WTP013
    Screw,Tapping – Part Number: 1TPL0402418
    Screw,Tapping
    Part Number: 1TPL0402418
      Special Order
    $29.83
  • WTT021
    Screw,Tapping – Part Number: 1TTL0402418
    Screw,Tapping
    Part Number: 1TTL0402418
      In Stock
    $11.91

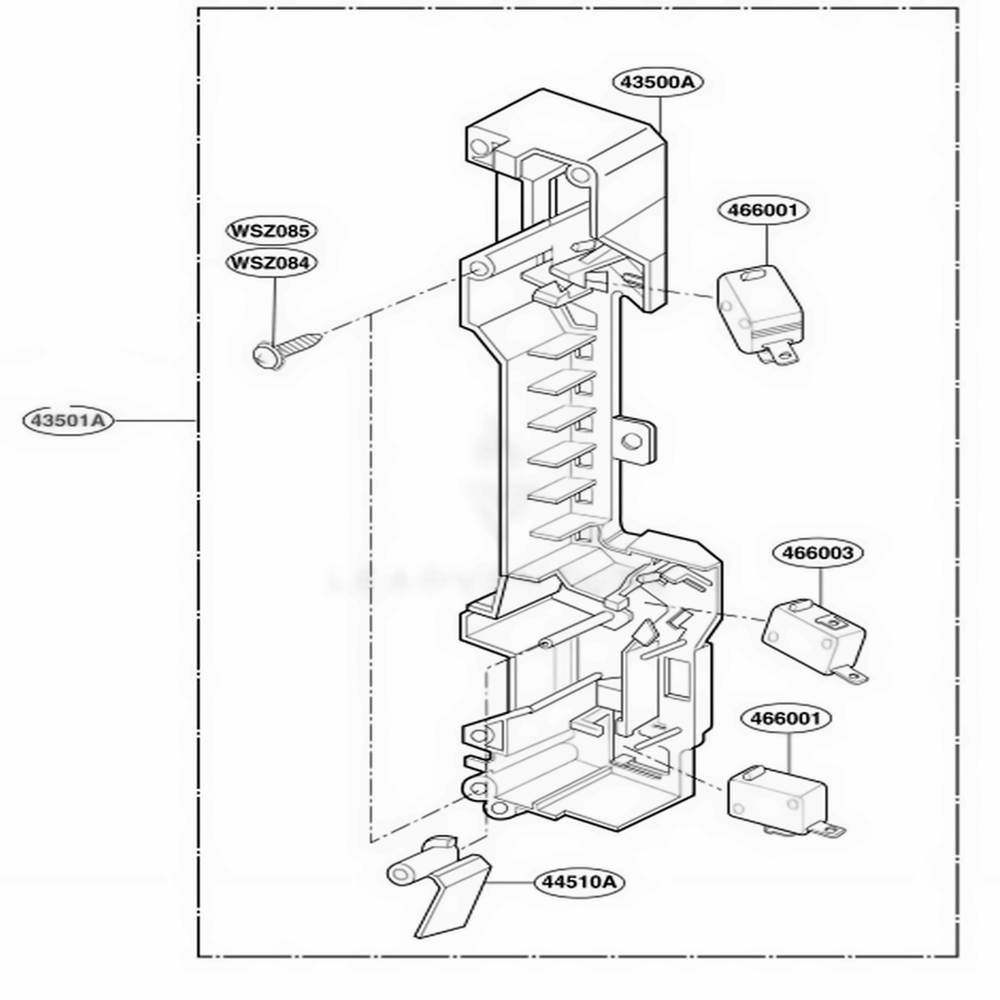

Latch Board Parts
Latch Board Parts Diagram and Parts List for KBSEGSE LG Wall Oven
  • 43500A
    HOLDER,LOCKER – Part Number: 3500W1A013R
    HOLDER,LOCKER
    Part Number: 3500W1A013R
      In Stock
    $29.83
  • 44510A
    Lever – Part Number: 4510W3A012B
    Lever
    Part Number: 4510W3A012B
      Special Order
    $14.09
  • 466001
    Micro Switch – Part Number: 3B73362F
    Micro Switch
    Part Number: 3B73362F
      Special Order
    $21.70
  • 466003
    Switch,Micro – Part Number: 3B73361E
    Switch,Micro
    Part Number: 3B73361E
      Special Order
    $21.70
  • WSZ085
    Screw,Customized – Part Number: 4B70188C
    Screw,Customized
    Part Number: 4B70188C
      In Stock
    $14.09

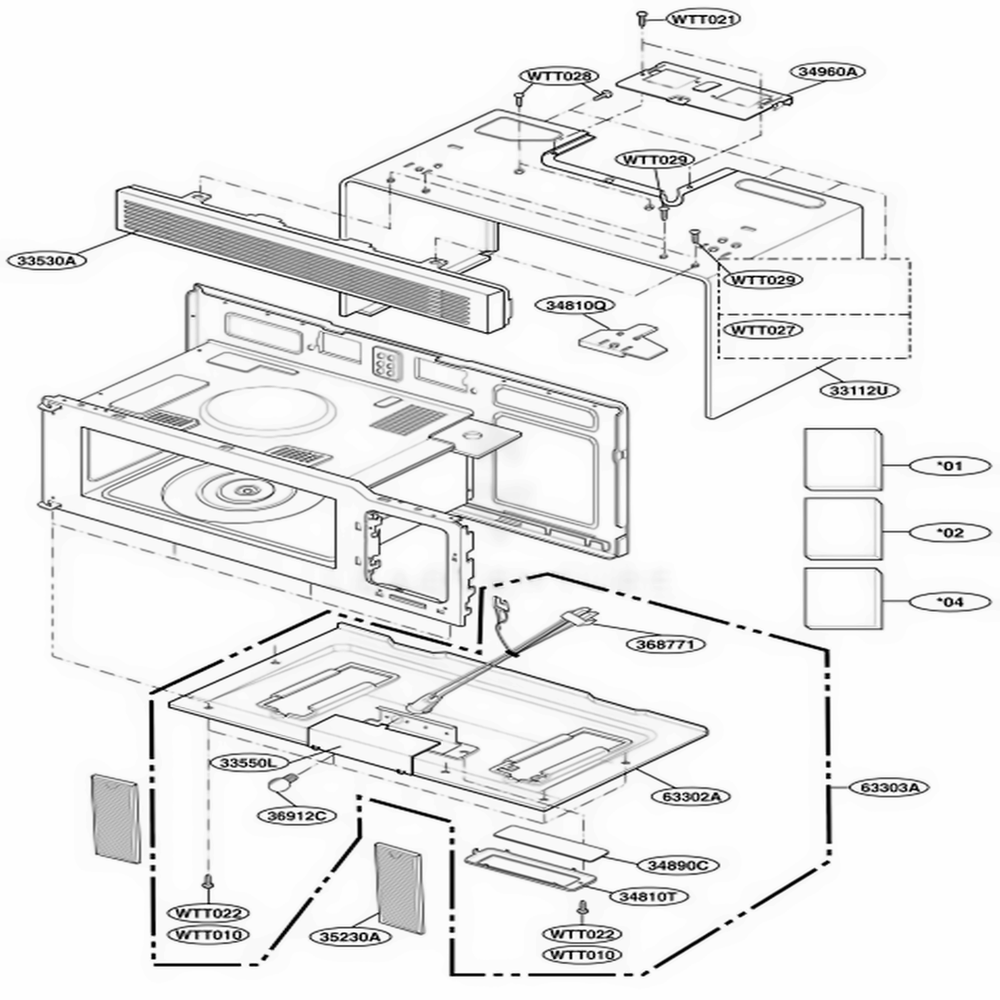

Oven Cavity Parts
Oven Cavity Parts Diagram and Parts List for KBSEGSE LG Wall Oven
  • *01
    Manual,Owners – Part Number: 3828W5A3202
    Manual,Owners
    Part Number: 3828W5A3202
      No Longer Available
  • *02
    MANUAL,SERVICE – Part Number: 3828W5S1998
    MANUAL,SERVICE
    Part Number: 3828W5S1998
      No Longer Available
  • *04
    Manual,Installation – Part Number: 3828W5U0249
    Manual,Installation
    Part Number: 3828W5U0249
      No Longer Available
  • 33112U
    CASE,U BENDING – Part Number: 3112W0U052C
    CASE,U BENDING
    Part Number: 3112W0U052C
      No Longer Available
  • 33530A
    GRILLE,VENT – Part Number: 3530W0A038C
    GRILLE,VENT
    Part Number: 3530W0A038C
      No Longer Available
  • 33550L
    COVER,LAMP – Part Number: 3550W1A190A
    COVER,LAMP
    Part Number: 3550W1A190A
      No Longer Available
  • 34810Q
    Bracket,Mount – Part Number: 4810W1A149A
    Bracket,Mount
    Part Number: 4810W1A149A
      On Order
    $14.09
  • 34810T
    BRACKET,LAMP – Part Number: 4810W1A150A
    BRACKET,LAMP
    Part Number: 4810W1A150A
      Special Order
    $51.17
  • 34890C
    Window,Glass – Part Number: 4890W1A045A
    Window,Glass
    Part Number: 4890W1A045A
      In Stock
    $14.09
  • 34960A
    PLATE – Part Number: 4960W1A021A
    PLATE
    Part Number: 4960W1A021A
      Special Order
    $14.22
  • 35230A
    Filter,Grease – Part Number: 2B72705B
    Filter,Grease
    Part Number: 2B72705B
      Special Order
    $21.70
  • 36912C
    LAMP(OVEN/BASELESS) – Part Number: 6912W3Q001C
    LAMP(OVEN/BASELESS)
    Part Number: 6912W3Q001C
      Special Order
    $11.91
  • 63302A
    Plate Assembly,Base – Part Number: 3303W1A061A
    Plate Assembly,Base
    Part Number: 3303W1A061A
      No Longer Available
  • 63303A
    Plate Assembly,Base – Part Number: 3303W1A061A
    Plate Assembly,Base
    Part Number: 3303W1A061A
      No Longer Available
  • 368771
    Harness,Single – Part Number: 6877W1A476A
    Harness,Single
    Part Number: 6877W1A476A
      No Longer Available
  • WTT021
    Screw,Tapping – Part Number: 1TTL0402418
    Screw,Tapping
    Part Number: 1TTL0402418
      In Stock
    $11.91
  • WTT022
    Screw,Tapping – Part Number: 1TTL0402422
    Screw,Tapping
    Part Number: 1TTL0402422
      Special Order
    $14.09
  • WTT028
    Microwave Screwtapping – Part Number: 1TTL0402818
    Microwave Screwtapping
    Part Number: 1TTL0402818
      Special Order
    $14.09
  • WTT029
    Tapping Screw – Part Number: 1TTL0402822
    Tapping Screw
    Part Number: 1TTL0402822
      Special Order
    $14.09
