KitchenAid Wall Oven Replacement Parts For Model KEBI271YWH2

We Sell Only Genuine KitchenAid Parts

Find KitchenAid KEBI271YWH2 Parts By Symptom

Little to no heat when baking

30%

Will Not Start

27%

Oven not heating evenly

17%

Element will not heat

15%

Oven is too hot

12%

Popular Parts for KEBI271YWH2

Search Within Model

Questions & Answers for KitchenAid KEBI271YWH2
Browse all Parts Search by Area
CONTROL PANEL, LIT/OPTIONAL Diagram and Parts List for  KitchenAid Wall Oven
CONTROL PANEL, LIT/OPTIONAL
LATCH AND VENT Diagram and Parts List for  KitchenAid Wall Oven
LATCH AND VENT
LOWER OVEN Diagram and Parts List for  KitchenAid Wall Oven
LOWER OVEN
LOWER OVEN DOOR Diagram and Parts List for  KitchenAid Wall Oven
LOWER OVEN DOOR
OVEN LINER Diagram and Parts List for  KitchenAid Wall Oven
OVEN LINER

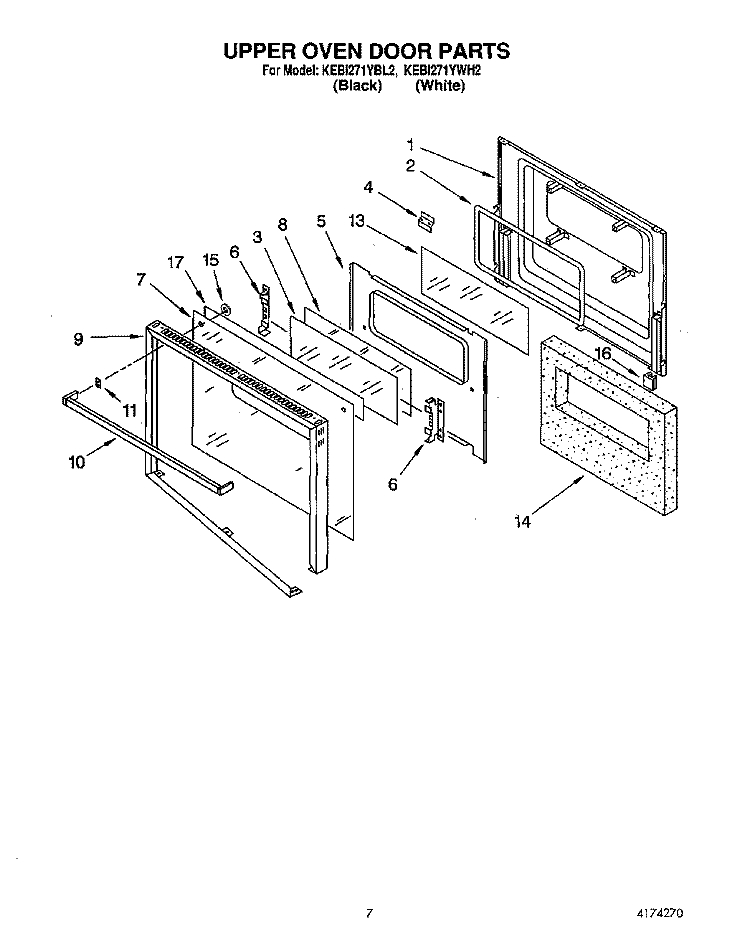

UPPER OVEN DOOR Diagram and Parts List for  KitchenAid Wall Oven
UPPER OVEN DOOR

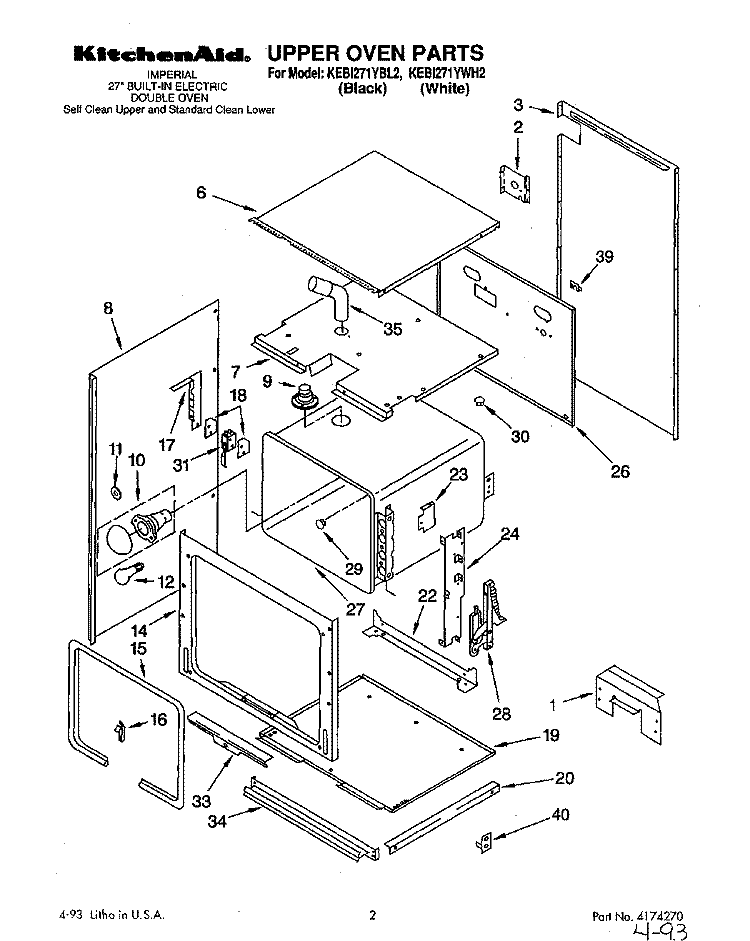

UPPER OVEN, OPTIONAL Diagram and Parts List for  KitchenAid Wall Oven
UPPER OVEN, OPTIONAL

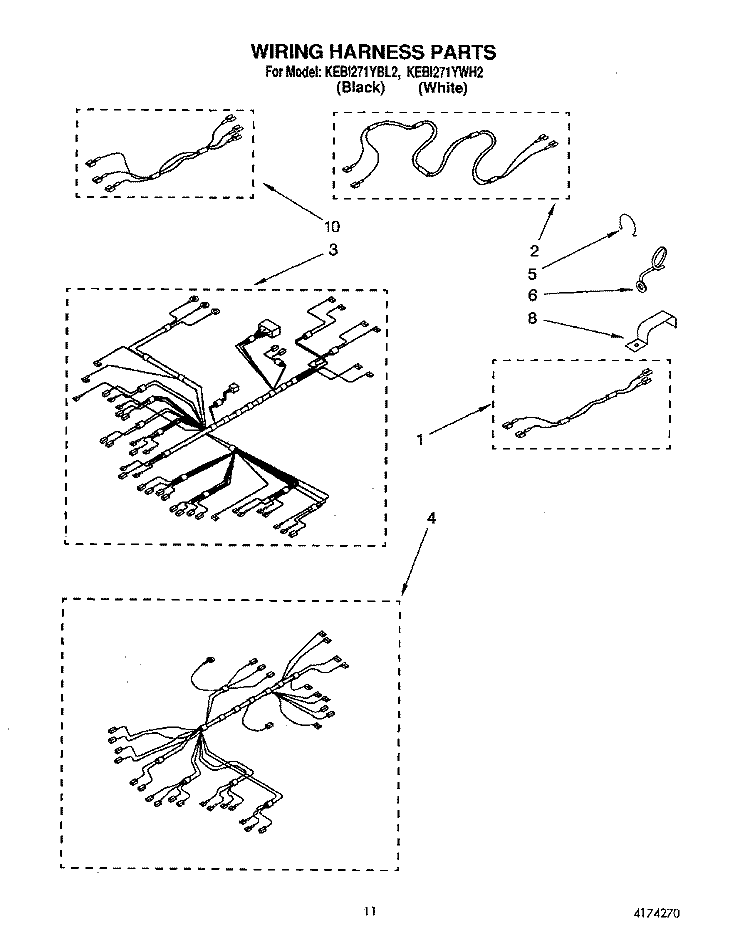

WIRING HARNESS Diagram and Parts List for  KitchenAid Wall Oven
WIRING HARNESS
Previous Showing All Parts Next

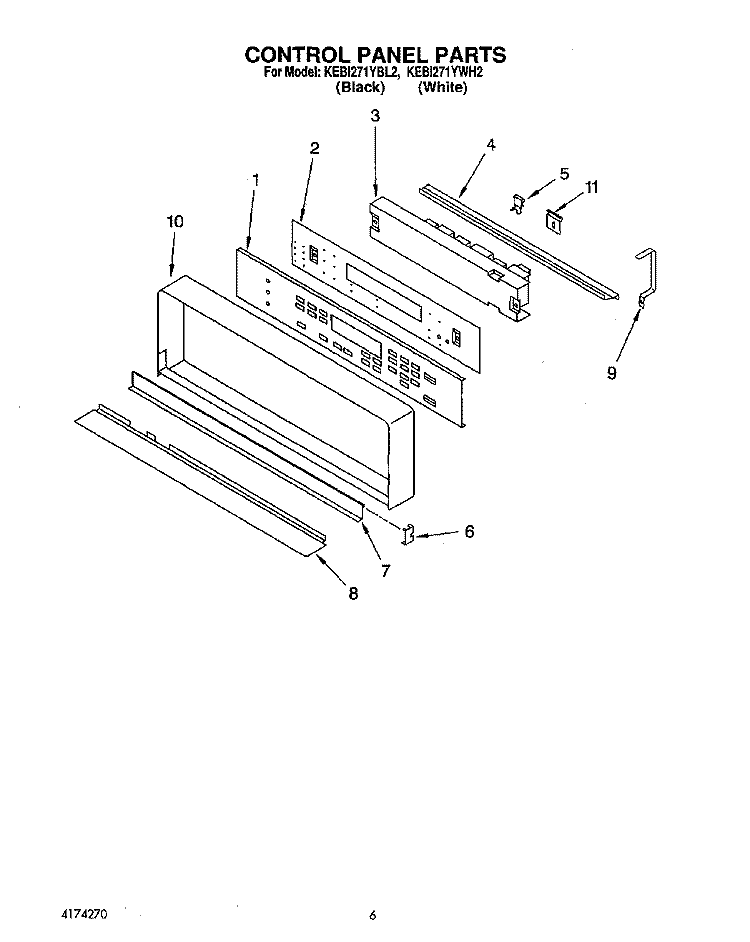

CONTROL PANEL, LIT/OPTIONAL
CONTROL PANEL, LIT/OPTIONAL Diagram and Parts List for  KitchenAid Wall Oven

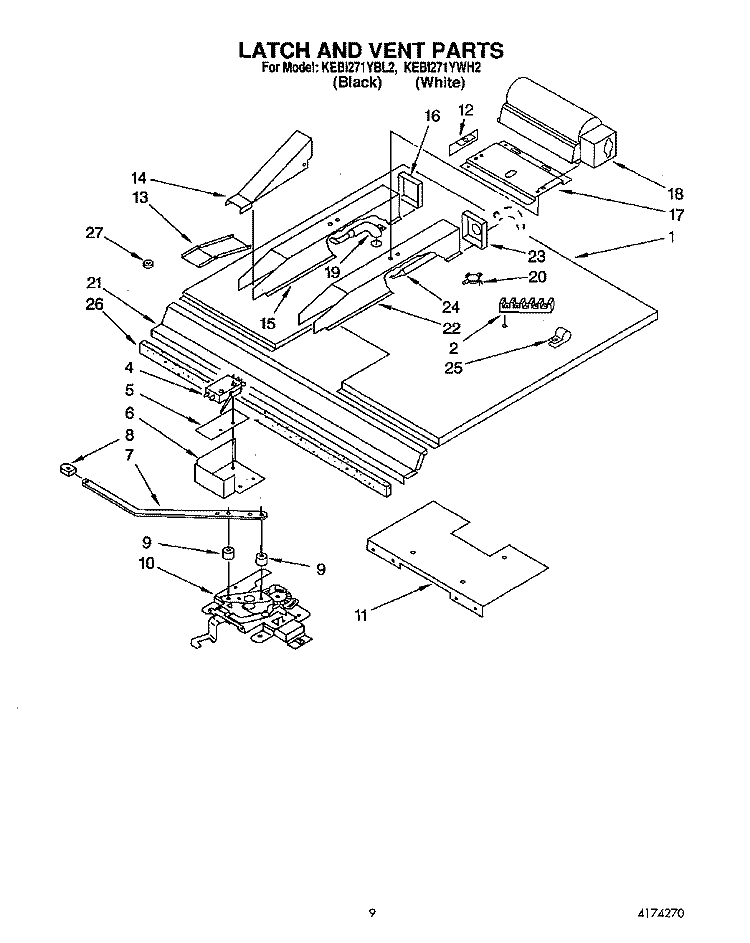

LATCH AND VENT
LATCH AND VENT Diagram and Parts List for  KitchenAid Wall Oven
  • 1
    TOP-OVEN – Part Number: 3183748
    TOP-OVEN
    Part Number: 3183748
      No Longer Available
  • 2
    Range Main Power Terminal Block – Part Number: WP8203546
    Range Main Power Terminal Block
    Part Number: WP8203546
      In Stock
    $24.97
  • 2
    SCREW, 10-12 X 78(2) – Part Number: 308043
    SCREW, 10-12 X 78(2)
    Part Number: 308043
      No Longer Available
  • 4
    SWTCH-LMIT – Part Number: 3183784
    SWTCH-LMIT
    Part Number: 3183784
      No Longer Available
  • 4
    SCREW, 6-32X7/8 – Part Number: 777460
    SCREW, 6-32X7/8
    Part Number: 777460
      No Longer Available
  • 5
    INSULTR-SW – Part Number: 3178185
    INSULTR-SW
    Part Number: 3178185
      No Longer Available
  • 6
    GUARD-SWTH – Part Number: 3177662
    GUARD-SWTH
    Part Number: 3177662
      No Longer Available
  • 7
    USE WPL 814308 – Part Number: 3177969
    USE WPL 814308
    Part Number: 3177969
      No Longer Available
  • 8
    KNOB, LATCH, HANDLE – Part Number: 3184039
    KNOB, LATCH, HANDLE
    Part Number: 3184039
      No Longer Available
  • 8
    SCREW, 8 X 5/16 – Part Number: 3183294
    SCREW, 8 X 5/16
    Part Number: 3183294
      No Longer Available
  • 9
    SPACER – Part Number: 3184040
    SPACER
    Part Number: 3184040
      No Longer Available
  • 9
    SCREW – Part Number: 3184037
    SCREW
    Part Number: 3184037
      No Longer Available
  • 10
    LATCH-DOOR – Part Number: 3178410
    LATCH-DOOR
    Part Number: 3178410
      No Longer Available
  • 11
    Dryer Screw – Part Number: WP3177991
    Dryer Screw
    Part Number: WP3177991
      In Stock
    $7.56
  • 11
    PLATE-LTCH – Part Number: 3177496
    PLATE-LTCH
    Part Number: 3177496
      No Longer Available
  • 12
    BAFFLE-MTR – Part Number: 3185455
    BAFFLE-MTR
    Part Number: 3185455
      No Longer Available
  • 13
    NOZZEL-VNT – Part Number: 3183954
    NOZZEL-VNT
    Part Number: 3183954
      No Longer Available
  • 14
    NOZZEL-VNT – Part Number: 3183955
    NOZZEL-VNT
    Part Number: 3183955
      No Longer Available
  • 15
    BOX-VENT – Part Number: 3183999
    BOX-VENT
    Part Number: 3183999
      No Longer Available
  • 16
    CAP-VENT – Part Number: 3183964
    CAP-VENT
    Part Number: 3183964
      No Longer Available
  • 16
    SCREW – Part Number: 3148443
    SCREW
    Part Number: 3148443
      No Longer Available
  • 17
    PLATE-MTG – Part Number: 3183533
    PLATE-MTG
    Part Number: 3183533
      No Longer Available
  • 18
    BLOWER – Part Number: 3183720
    BLOWER
    Part Number: 3183720
      No Longer Available
  • 19
    TUBE-VENT – Part Number: 3183791
    TUBE-VENT
    Part Number: 3183791
      No Longer Available
  • 19
    SCREW – Part Number: 4173231
    SCREW
    Part Number: 4173231
      No Longer Available
  • 20
    Thermostat – Part Number: WP3149651
    Thermostat
    Part Number: WP3149651
      No Longer Available
  • 20
    SCREW – Part Number: 3148443
    SCREW
    Part Number: 3148443
      No Longer Available
  • 21
    SHIELD-HT – Part Number: 3183785
    SHIELD-HT
    Part Number: 3183785
      No Longer Available
  • 21
    Dryer Screw – Part Number: WP3177991
    Dryer Screw
    Part Number: WP3177991
      In Stock
    $7.56
  • 22
    BOX-VENT – Part Number: 3183953
    BOX-VENT
    Part Number: 3183953
      No Longer Available
  • 23
    End, Box Vent – Part Number: 3183965
    End, Box Vent
    Part Number: 3183965
      No Longer Available
  • 23
    SCREW – Part Number: 3148443
    SCREW
    Part Number: 3148443
      No Longer Available
  • 24
    SCREW – Part Number: 3148443
    SCREW
    Part Number: 3148443
      No Longer Available
  • 24
    Tube, Vent (Lower Oven) – Part Number: 3183793
    Tube, Vent (Lower Oven)
    Part Number: 3183793
      No Longer Available
  • 25
    SCREW – Part Number: 3148443
    SCREW
    Part Number: 3148443
      No Longer Available
  • 25
    CLAMP – Part Number: 3183532
    CLAMP
    Part Number: 3183532
      No Longer Available
  • 26
    SEAL-FOAM – Part Number: 313755
    SEAL-FOAM
    Part Number: 313755
      No Longer Available
  • 27
    Bushing Electrical – Part Number: 4159035
    Bushing Electrical
    Part Number: 4159035
      No Longer Available

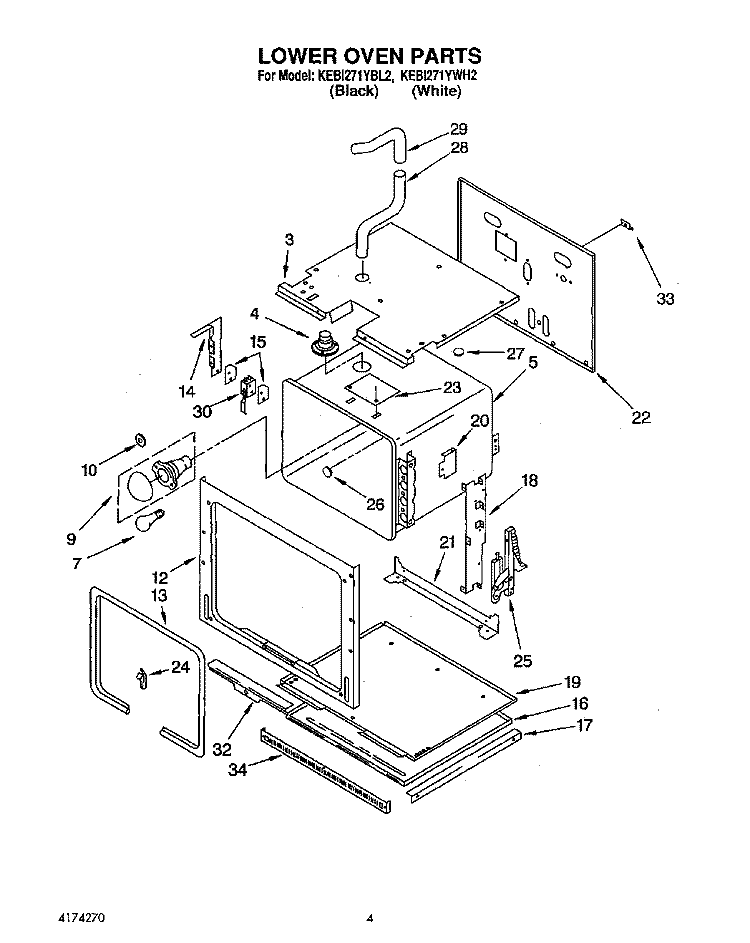

LOWER OVEN
LOWER OVEN Diagram and Parts List for  KitchenAid Wall Oven
  • 3
    TOP-OVEN – Part Number: 3183748
    TOP-OVEN
    Part Number: 3183748
      No Longer Available
  • 3
    SCREW – Part Number: 3148443
    SCREW
    Part Number: 3148443
      No Longer Available
  • 4
    TUBE-VENT – Part Number: 3186933
    TUBE-VENT
    Part Number: 3186933
      No Longer Available
  • 4
    SCREW – Part Number: 3185383
    SCREW
    Part Number: 3185383
      No Longer Available
  • 5
    Liner ,Oven – Part Number: 3185562
    Liner ,Oven
    Part Number: 3185562
      Special Order
    $167.78
  • 7
    Light Bulb - 40W – Part Number: 8009
    Light Bulb - 40W
    Part Number: 8009
      In Stock
    $18.44
  • 9
    SOCKT-LITE – Part Number: W11594027
    SOCKT-LITE
    Part Number: W11594027
      In Stock
    $67.58
  • 10
    Range Light Gasket – Part Number: WP3184533
    Range Light Gasket
    Part Number: WP3184533
      In Stock
    $9.74
  • 12
    FRAME-FRNT – Part Number: 3185860
    FRAME-FRNT
    Part Number: 3185860
      No Longer Available
  • 12
    SCREW – Part Number: 3179776
    SCREW
    Part Number: 3179776
      No Longer Available
  • 13
    GASKET-OVN – Part Number: 3179813
    GASKET-OVN
    Part Number: 3179813
      No Longer Available
  • 14
    Dryer Screw – Part Number: WP3177991
    Dryer Screw
    Part Number: WP3177991
      In Stock
    $7.56
  • 14
    BRCKT-LGHT – Part Number: 3177681
    BRCKT-LGHT
    Part Number: 3177681
      No Longer Available
  • 15
    INSULTR-SW – Part Number: 3177923
    INSULTR-SW
    Part Number: 3177923
      No Longer Available
  • 16
    BOTTM-MAIN – Part Number: 3177551
    BOTTM-MAIN
    Part Number: 3177551
      No Longer Available
  • 17
    SCREW – Part Number: 3148443
    SCREW
    Part Number: 3148443
      No Longer Available
  • 17
    SUPPORT – Part Number: 3179220
    SUPPORT
    Part Number: 3179220
      No Longer Available
  • 18
    SCREW-MTG – Part Number: 3179795
    SCREW-MTG
    Part Number: 3179795
      No Longer Available
  • 18
    SCREW – Part Number: 3148443
    SCREW
    Part Number: 3148443
      No Longer Available
  • 18
    BRKT-HINGE – Part Number: 3177433
    BRKT-HINGE
    Part Number: 3177433
      No Longer Available
  • 19
    BOTTM-MODL – Part Number: 3177621
    BOTTM-MODL
    Part Number: 3177621
      No Longer Available
  • 20
    SCREW-MTG – Part Number: 3179795
    SCREW-MTG
    Part Number: 3179795
      No Longer Available
  • 20
    SHIELD – Part Number: 3178612
    SHIELD
    Part Number: 3178612
      No Longer Available
  • 20
    SCREW – Part Number: 3148443
    SCREW
    Part Number: 3148443
      No Longer Available
  • 21
    SCREW – Part Number: 3148443
    SCREW
    Part Number: 3148443
      No Longer Available
  • 21
    SUPPORT – Part Number: 3177434
    SUPPORT
    Part Number: 3177434
      No Longer Available
  • 22
    BACK-CABNT – Part Number: 3177560
    BACK-CABNT
    Part Number: 3177560
      No Longer Available
  • 22
    SCREW – Part Number: 3148443
    SCREW
    Part Number: 3148443
      No Longer Available
  • 23
    SCREW – Part Number: 3185383
    SCREW
    Part Number: 3185383
      No Longer Available
  • 23
    COVR-HINGE – Part Number: 3180126
    COVR-HINGE
    Part Number: 3180126
      No Longer Available
  • 24
    CLIP – Part Number: 3179848
    CLIP
    Part Number: 3179848
      No Longer Available
  • 25
    SCREW-MTG – Part Number: 3179795
    SCREW-MTG
    Part Number: 3179795
      No Longer Available
  • 25
    HINGE-DOOR – Part Number: 3178298
    HINGE-DOOR
    Part Number: 3178298
      No Longer Available
  • 26
    BUTTON-PLG – Part Number: 3185085
    BUTTON-PLG
    Part Number: 3185085
      No Longer Available
  • 27
    PLUG, BUTTON – Part Number: 3182814
    PLUG, BUTTON
    Part Number: 3182814
      No Longer Available
  • 28
    Tube, Vent (Female) – Part Number: 3182159
    Tube, Vent (Female)
    Part Number: 3182159
      No Longer Available
  • 28
    SCREW – Part Number: 3148443
    SCREW
    Part Number: 3148443
      No Longer Available
  • 29
    TUBE-VENT – Part Number: 3182160
    TUBE-VENT
    Part Number: 3182160
      No Longer Available
  • 30
    NUT – Part Number: 4159117
    NUT
    Part Number: 4159117
      No Longer Available
  • 30
    SWITCH – Part Number: 4173553
    SWITCH
    Part Number: 4173553
      Special Order
    $69.69
  • 30
    SCREW – Part Number: 786259
    SCREW
    Part Number: 786259
      No Longer Available
  • 32
    Screw – Part Number: W11233072
    Screw
    Part Number: W11233072
      In Stock
    $21.70
  • 32
    RETAINER – Part Number: 3179587
    RETAINER
    Part Number: 3179587
      No Longer Available
  • 33
    SCREW – Part Number: 4168863
    SCREW
    Part Number: 4168863
      No Longer Available
  • 33
    COVER-PLT – Part Number: 4168203
    COVER-PLT
    Part Number: 4168203
      No Longer Available
  • 34
    TRIM-VENT – Part Number: 3177787
    TRIM-VENT
    Part Number: 3177787
      No Longer Available
  • 34
    TRIM-VENT – Part Number: 3177789
    TRIM-VENT
    Part Number: 3177789
      No Longer Available
  • 34
    Insulation, Wrap – Part Number: 3185551
    Insulation, Wrap
    Part Number: 3185551
      No Longer Available
  • 34
    Insulation, Back – Part Number: 3177872
    Insulation, Back
    Part Number: 3177872
      No Longer Available

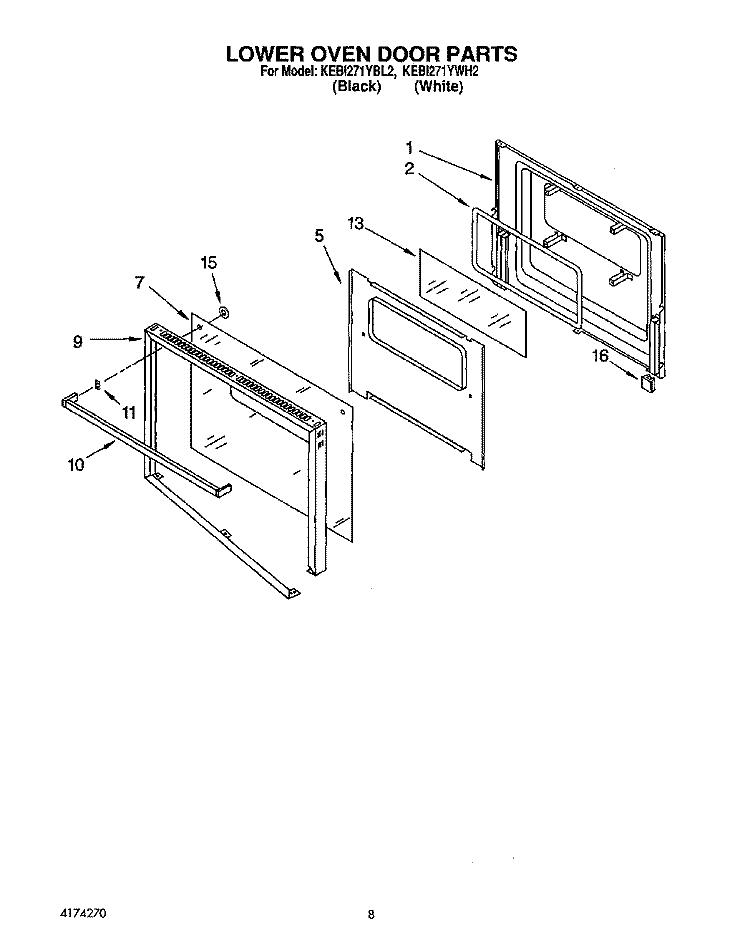

LOWER OVEN DOOR
LOWER OVEN DOOR Diagram and Parts List for  KitchenAid Wall Oven
  • 1
    SCREW-MTG – Part Number: 3178001
    SCREW-MTG
    Part Number: 3178001
      No Longer Available
  • 1
    SCREW – Part Number: 4168863
    SCREW
    Part Number: 4168863
      No Longer Available
  • 1
    USE WPL 3185497 – Part Number: 3185498
    USE WPL 3185497
    Part Number: 3185498
      No Longer Available
  • 2
    GASKET-WND – Part Number: 3185462
    GASKET-WND
    Part Number: 3185462
      No Longer Available
  • 5
    SCREW – Part Number: 3148443
    SCREW
    Part Number: 3148443
      No Longer Available
  • 5
    RETAINER – Part Number: 3188815
    RETAINER
    Part Number: 3188815
      No Longer Available
  • 7
    Exterior Glass Door - Black – Part Number: 814569
    Exterior Glass Door - Black
    Part Number: 814569
      No Longer Available
  • 7
    DISCONTINUED – Part Number: 814568
    DISCONTINUED
    Part Number: 814568
      No Longer Available
  • 9
    FRAME-DOOR – Part Number: 3181402
    FRAME-DOOR
    Part Number: 3181402
      No Longer Available
  • 10
    HNDLE-DOOR – Part Number: 3185987
    HNDLE-DOOR
    Part Number: 3185987
      Special Order
    $78.68
  • 10
    HNDLE-DOOR – Part Number: 3185986
    HNDLE-DOOR
    Part Number: 3185986
      No Longer Available
  • 10
    SCREW – Part Number: 3181637
    SCREW
    Part Number: 3181637
      No Longer Available
  • 11
    SPACER – Part Number: 3182138
    SPACER
    Part Number: 3182138
      No Longer Available
  • 13
    Inner Door Glass – Part Number: 3185457
    Inner Door Glass
    Part Number: 3185457
      No Longer Available
  • 15
    BUSHING – Part Number: 3185456
    BUSHING
    Part Number: 3185456
      No Longer Available
  • 16
    BUMPER – Part Number: 3181701
    BUMPER
    Part Number: 3181701
      No Longer Available
OVEN LINER
OVEN LINER Diagram and Parts List for  KitchenAid Wall Oven
UPPER OVEN DOOR
UPPER OVEN DOOR Diagram and Parts List for  KitchenAid Wall Oven
  • 1
    SCREW-MTG – Part Number: 3178001
    SCREW-MTG
    Part Number: 3178001
      No Longer Available
  • 1
    SCREW – Part Number: 4168863
    SCREW
    Part Number: 4168863
      No Longer Available
  • 1
    Liner, Door – Part Number: 3185497
    Liner, Door
    Part Number: 3185497
      No Longer Available
  • 2
    GASKET-WND – Part Number: 3185462
    GASKET-WND
    Part Number: 3185462
      No Longer Available
  • 3
    GLASS-DOOR – Part Number: 3185459
    GLASS-DOOR
    Part Number: 3185459
      No Longer Available
  • 4
    STRIKE-DR – Part Number: 3185438
    STRIKE-DR
    Part Number: 3185438
      No Longer Available
  • 4
    SCREW – Part Number: 3148443
    SCREW
    Part Number: 3148443
      No Longer Available
  • 5
    SCREW – Part Number: 3148443
    SCREW
    Part Number: 3148443
      No Longer Available
  • 5
    RETAINER – Part Number: 3188815
    RETAINER
    Part Number: 3188815
      No Longer Available
  • 6
    RETAINER, GLASS (2) – Part Number: 3188720
    RETAINER, GLASS (2)
    Part Number: 3188720
      No Longer Available
  • 6
    SCREW – Part Number: 3148443
    SCREW
    Part Number: 3148443
      No Longer Available
  • 7
    Exterior Glass Door - Black – Part Number: 814569
    Exterior Glass Door - Black
    Part Number: 814569
      No Longer Available
  • 7
    DISCONTINUED – Part Number: 814568
    DISCONTINUED
    Part Number: 814568
      No Longer Available
  • 8
    GLASS-DOOR – Part Number: 3185458
    GLASS-DOOR
    Part Number: 3185458
      No Longer Available
  • 9
    FRAME-DOOR – Part Number: 3181402
    FRAME-DOOR
    Part Number: 3181402
      No Longer Available
  • 10
    SCREW – Part Number: 3181637
    SCREW
    Part Number: 3181637
      No Longer Available
  • 10
    HNDLE-DOOR – Part Number: 3185986
    HNDLE-DOOR
    Part Number: 3185986
      No Longer Available
  • 10
    HNDLE-DOOR – Part Number: 3185987
    HNDLE-DOOR
    Part Number: 3185987
      Special Order
    $78.68
  • 11
    SPACER – Part Number: 3182138
    SPACER
    Part Number: 3182138
      No Longer Available
  • 13
    Inner Door Glass – Part Number: 3185457
    Inner Door Glass
    Part Number: 3185457
      No Longer Available
  • 14
    Insulation, Door – Part Number: 816836
    Insulation, Door
    Part Number: 816836
      No Longer Available
  • 15
    BUSHING – Part Number: 3185456
    BUSHING
    Part Number: 3185456
      No Longer Available
  • 16
    BUMPER – Part Number: 3181701
    BUMPER
    Part Number: 3181701
      No Longer Available
  • 17
    Oven Door Foil – Part Number: 3148184
    Oven Door Foil
    Part Number: 3148184
      No Longer Available
UPPER OVEN, OPTIONAL
UPPER OVEN, OPTIONAL Diagram and Parts List for  KitchenAid Wall Oven
WIRING HARNESS
WIRING HARNESS Diagram and Parts List for  KitchenAid Wall Oven

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

Be the first to ask our experts a question about this part!

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
