KitchenAid Electric Wall Oven Replacement Parts For Model KOED727SPS00

We Sell Only Genuine KitchenAid Parts

Find KitchenAid KOED727SPS00 Parts By Symptom

Door won’t open after self cleaning cycle

37%

Will Not Start

33%

Element will not heat

30%

Popular Parts for KOED727SPS00

Search Within Model

Questions & Answers for KitchenAid KOED727SPS00
Browse all Parts Search by Area
Control Panel Parts Diagram and Parts List for  KitchenAid Wall Oven
Control Panel Parts
Internal Oven Parts Diagram and Parts List for  KitchenAid Wall Oven
Internal Oven Parts
Lower Oven Door Parts Diagram and Parts List for  KitchenAid Wall Oven
Lower Oven Door Parts
Optional Parts (Not Included) Diagram and Parts List for  KitchenAid Wall Oven
Optional Parts (Not Included)
Oven Parts Diagram and Parts List for  KitchenAid Wall Oven
Oven Parts
Upper Oven Door Parts Diagram and Parts List for  KitchenAid Wall Oven
Upper Oven Door Parts
Previous Showing All Parts Next
Control Panel Parts
Control Panel Parts Diagram and Parts List for  KitchenAid Wall Oven
  • 1
    Owners Manual – Part Number: W11760865
    Owners Manual
    Part Number: W11760865
      No Longer Available
  • 1A
    Quick Start Guide – Part Number: W11768053
    Quick Start Guide
    Part Number: W11768053
      No Longer Available
  • 1B
    Tech Sheet – Part Number: W11698453
    Tech Sheet
    Part Number: W11698453
      No Longer Available
  • 2
    Control Panel Assembly (Stainless) – Part Number: W11684401
    Control Panel Assembly (Stainless)
    Part Number: W11684401
      No Longer Available
  • 3
    Skin, Control Panel (Stainless) – Part Number: W11684501
    Skin, Control Panel (Stainless)
    Part Number: W11684501
      No Longer Available
  • 4
    Guide, Light – Part Number: W11684650
    Guide, Light
    Part Number: W11684650
      No Longer Available
  • 5
    Bezel – Part Number: W11685047
    Bezel
    Part Number: W11685047
      No Longer Available
  • 6
    Screw – Part Number: W11718518
    Screw
    Part Number: W11718518
      No Longer Available
  • 7
    Knob (Stainless) – Part Number: W11684658
    Knob (Stainless)
    Part Number: W11684658
      No Longer Available
  • 8
    SCREW – Part Number: W11602625
    SCREW
    Part Number: W11602625
      Special Order
    $20.95
  • 9
    Screw – Part Number: WP7101P434-60
    Screw
    Part Number: WP7101P434-60
      In Stock
    $7.30
  • 10
    BRKT-MNTG – Part Number: W10655463
    BRKT-MNTG
    Part Number: W10655463
      Special Order
    $27.76
  • 11
    BRKT-MNTG – Part Number: W10655462
    BRKT-MNTG
    Part Number: W10655462
      Special Order
    $27.76
  • 12
    Appliance Manager – Part Number: W11769875
    Appliance Manager
    Part Number: W11769875
      No Longer Available
  • 12A
    CNTRL-ELEC – Part Number: W11758702
    CNTRL-ELEC
    Part Number: W11758702
      Special Order
    $204.95
  • 13
    BRKT-MNTG – Part Number: W11758703
    BRKT-MNTG
    Part Number: W11758703
      Special Order
    $44.24
  • 14
    BRKT-MNTG – Part Number: W11754858
    BRKT-MNTG
    Part Number: W11754858
      Special Order
    $44.24
  • 15
    BUMPER – Part Number: W10351295
    BUMPER
    Part Number: W10351295
      Special Order
    $23.05
  • 16
    Cover, Top Front 27 In Chassis – Part Number: W11767802
    Cover, Top Front 27 In Chassis
    Part Number: W11767802
      No Longer Available
  • 18
    Foam Seal – Part Number: W10491987
    Foam Seal
    Part Number: W10491987
      On Order
    $9.40
  • 19
    Extender, Electronic Tray – Part Number: W11776863
    Extender, Electronic Tray
    Part Number: W11776863
      No Longer Available
  • 20
    BLOWER – Part Number: W11598119
    BLOWER
    Part Number: W11598119
      In Stock
    $150.59
  • 21
    SEAL-FOAM – Part Number: W11226313
    SEAL-FOAM
    Part Number: W11226313
      Special Order
    $19.90
  • 22
    SEAL-FOAM – Part Number: W10728475
    SEAL-FOAM
    Part Number: W10728475
      Special Order
    $27.76
  • 23
    Dryer Screw – Part Number: WP90767
    Dryer Screw
    Part Number: WP90767
      In Stock
    $7.30
  • NI
    BRKT-MNTG – Part Number: 4448664
    BRKT-MNTG
    Part Number: 4448664
      Special Order
    $22.00
  • NI
    SCREW – Part Number: 4450800
    SCREW
    Part Number: 4450800
      Special Order
    $20.95
  • NI
    CLIP – Part Number: 16515
    CLIP
    Part Number: 16515
      In Stock
    $25.15
  • NI
    BRACKET – Part Number: W10655464
    BRACKET
    Part Number: W10655464
      Special Order
    $27.76
  • NI
    HARNS-WIRE – Part Number: W11233570
    HARNS-WIRE
    Part Number: W11233570
      In Stock
    $132.94
  • NI
    HARDWARE – Part Number: W11602626
    HARDWARE
    Part Number: W11602626
      Special Order
    $18.85
  • NI
    Parts Not Illustrated – Part Number: FOLLOWING
    Parts Not Illustrated
    Part Number: FOLLOWING
      No Longer Available
  • NI
    Harness, Main – Part Number: W11774312
    Harness, Main
    Part Number: W11774312
      No Longer Available
  • NI
    Harness, Signal – Part Number: W11774313
    Harness, Signal
    Part Number: W11774313
      No Longer Available
  • NI
    Harness, Comm And Eol – Part Number: W11774314
    Harness, Comm And Eol
    Part Number: W11774314
      No Longer Available

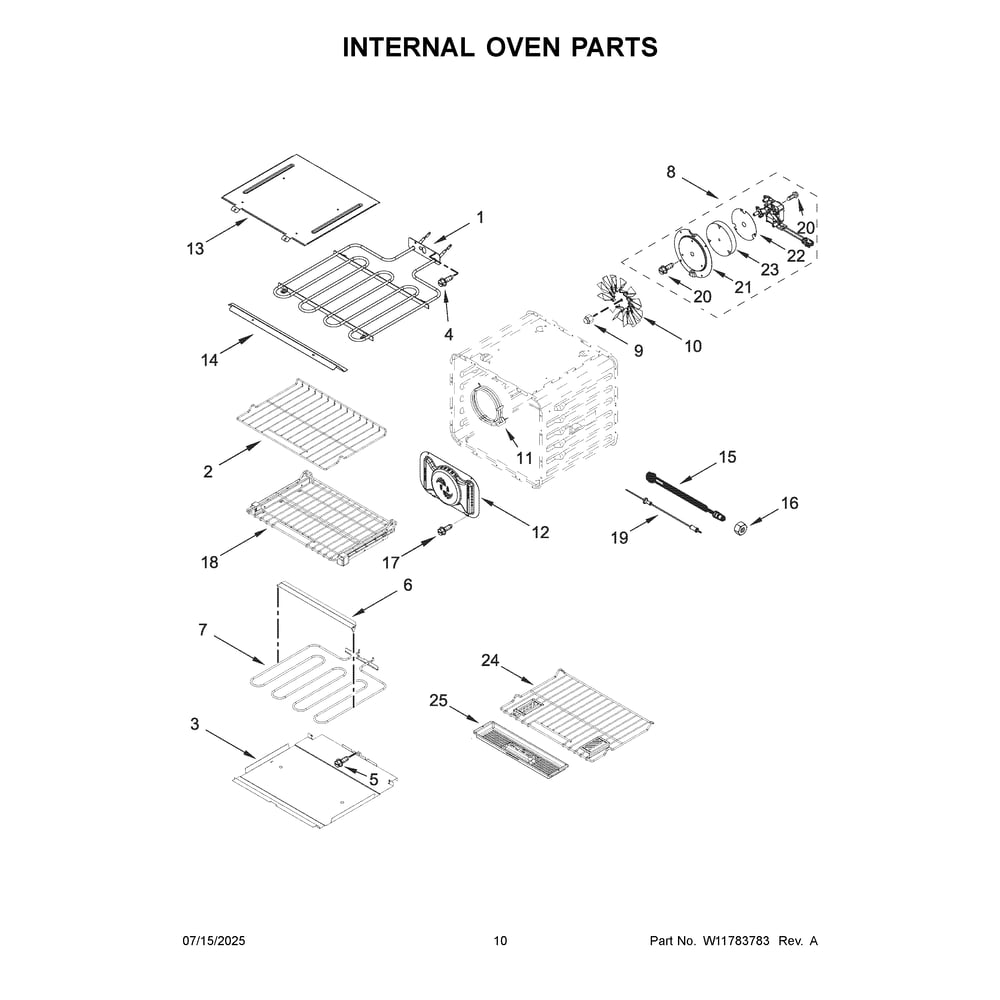

Internal Oven Parts
Internal Oven Parts Diagram and Parts List for  KitchenAid Wall Oven
  • 1
    ELMNT-BROL – Part Number: W11598122
    ELMNT-BROL
    Part Number: W11598122
      In Stock
    $63.19
  • 2
    Oven Rack – Part Number: WPW10554529
    Oven Rack
    Part Number: WPW10554529
      In Stock
    $80.87
  • 3
    Hidden Bake Tray – Part Number: W10318198
    Hidden Bake Tray
    Part Number: W10318198
      Special Order
    $82.06
  • 4
    Screw – Part Number: WP7101P434-60
    Screw
    Part Number: WP7101P434-60
      In Stock
    $7.30
  • 5
    Dryer Screw – Part Number: WP90767
    Dryer Screw
    Part Number: WP90767
      In Stock
    $7.30
  • 6
    BRKT-SUPRT – Part Number: W10282957
    BRKT-SUPRT
    Part Number: W10282957
      Special Order
    $34.97
  • 7
    Bake Element – Part Number: W11545804
    Bake Element
    Part Number: W11545804
      In Stock
    $66.25
  • 8
    MOTOR-FAN – Part Number: W11617227
    MOTOR-FAN
    Part Number: W11617227
      In Stock
    $106.95
  • 9
    NUT – Part Number: W11548755
    NUT
    Part Number: W11548755
      In Stock
    $20.95
  • 10
    FAN-CONVCT – Part Number: W11548753
    FAN-CONVCT
    Part Number: W11548753
      In Stock
    $75.43
  • 11
    ELEMENT, RING 3200W – Part Number: W11678579
    ELEMENT, RING 3200W
    Part Number: W11678579
      In Stock
    $59.11
  • 12
    BAFFL-CONV – Part Number: W11234763
    BAFFL-CONV
    Part Number: W11234763
      Special Order
    $98.19
  • 13
    TOP-CABNT – Part Number: W11598121
    TOP-CABNT
    Part Number: W11598121
      Special Order
    $49.39
  • 14
    SHIELD-HT – Part Number: W10588737
    SHIELD-HT
    Part Number: W10588737
      Special Order
    $57.07
  • 15
    Jack, Meat Probe – Part Number: W11734531
    Jack, Meat Probe
    Part Number: W11734531
      No Longer Available
  • 16
    Nut, Hidden – Part Number: WP9755546
    Nut, Hidden
    Part Number: WP9755546
      Special Order
    $7.30
  • 17
    Range Screw – Part Number: WP74003976
    Range Screw
    Part Number: WP74003976
      Special Order
    Minimum Quantity of 2 required
    $7.30
  • 18
    RACK-OVEN – Part Number: W10554532
    RACK-OVEN
    Part Number: W10554532
      No Longer Available
  • 19
    PROBE-MEAT – Part Number: W11765965
    PROBE-MEAT
    Part Number: W11765965
      Special Order
    $46.30
  • 20
    SCREW – Part Number: W10850807
    SCREW
    Part Number: W10850807
      Special Order
    $7.30
  • 21
    COVER – Part Number: W11617229
    COVER
    Part Number: W11617229
      Special Order
    $50.42
  • 22
    COVER – Part Number: W11602629
    COVER
    Part Number: W11602629
      Special Order
    $50.42
  • 23
    CONVECT MOTOR INSULATION – Part Number: W11706806
    CONVECT MOTOR INSULATION
    Part Number: W11706806
      Special Order
    $43.21
  • 24
    Rack, Oven Steam – Part Number: W11740192
    Rack, Oven Steam
    Part Number: W11740192
      No Longer Available
  • 25
    Reservoir, Steam Rack – Part Number: W11745725
    Reservoir, Steam Rack
    Part Number: W11745725
      No Longer Available

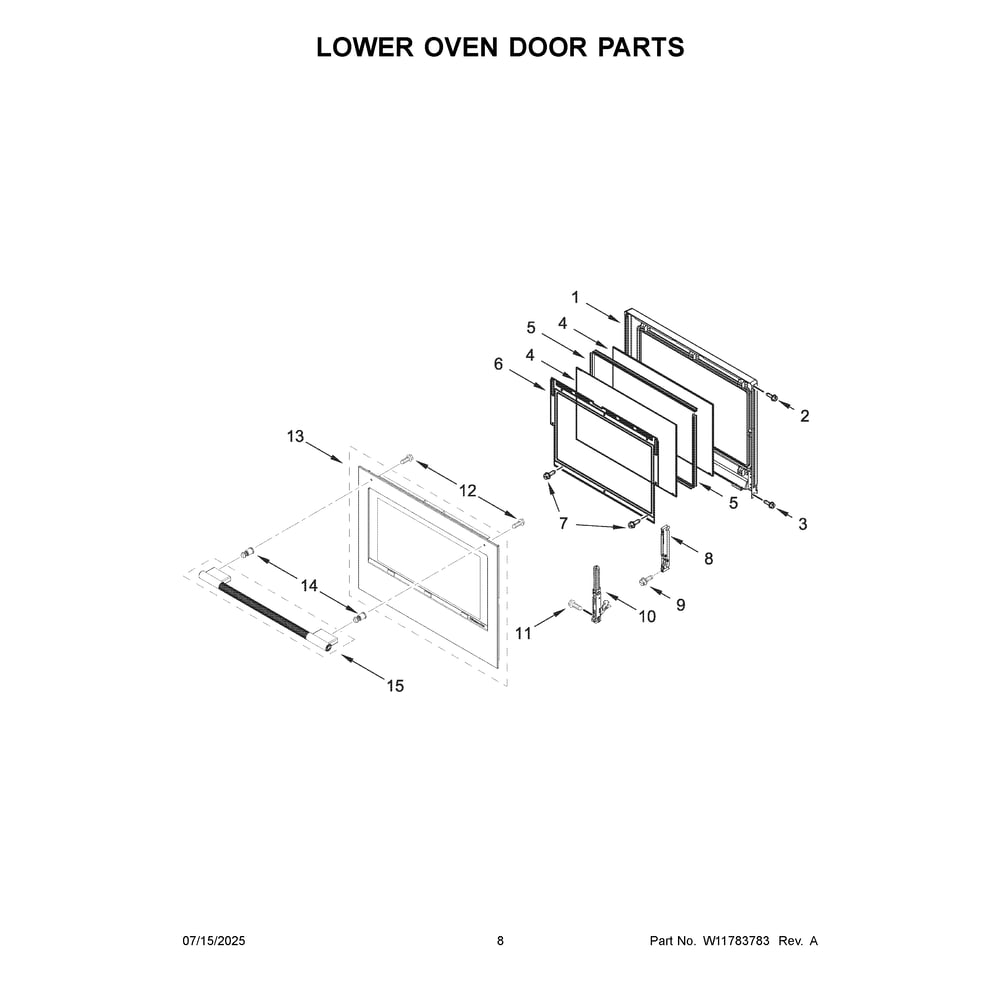

Lower Oven Door Parts
Lower Oven Door Parts Diagram and Parts List for  KitchenAid Wall Oven
  • 1
    FRAME-GLAS – Part Number: W11598186
    FRAME-GLAS
    Part Number: W11598186
      In Stock
    $137.82
  • 2
    SCREW – Part Number: 74003975
    SCREW
    Part Number: 74003975
      In Stock
    $20.95
  • 3
    SCREW – Part Number: W11617225
    SCREW
    Part Number: W11617225
      In Stock
    $20.95
  • 4
    Door Glass – Part Number: WPW10284902
    Door Glass
    Part Number: WPW10284902
      In Stock
    $106.95
  • 5
    SPACER, AIR DIVIDER – Part Number: W11647161
    SPACER, AIR DIVIDER
    Part Number: W11647161
      No Longer Available
  • 6
    RETAINER – Part Number: W11598188
    RETAINER
    Part Number: W11598188
      In Stock
    $46.30
  • 7
    Dryer Screw – Part Number: WP90767
    Dryer Screw
    Part Number: WP90767
      In Stock
    $7.30
  • 9
    Screw – Part Number: WPW10254050
    Screw
    Part Number: WPW10254050
      Special Order
    $7.30
  • 10
    Hinge, Door (Left) – Part Number: W11755835
    Hinge, Door (Left)
    Part Number: W11755835
      No Longer Available
  • 10A
    Hinge, Door (Right) – Part Number: W11755836
    Hinge, Door (Right)
    Part Number: W11755836
      No Longer Available
  • 11
    Screw – Part Number: WP3196183
    Screw
    Part Number: WP3196183
      In Stock
    $7.30
  • 12
    Screw (Black) – Part Number: W11707001
    Screw (Black)
    Part Number: W11707001
      No Longer Available
  • 13
    Door Assembly (Stainless) – Part Number: W11680931
    Door Assembly (Stainless)
    Part Number: W11680931
      No Longer Available
  • 14
    Stud – Part Number: W11687274
    Stud
    Part Number: W11687274
      No Longer Available
  • 15
    Handle Assembly (Stainless) – Part Number: W11680268
    Handle Assembly (Stainless)
    Part Number: W11680268
      No Longer Available
Optional Parts (Not Included)
Optional Parts (Not Included) Diagram and Parts List for  KitchenAid Wall Oven

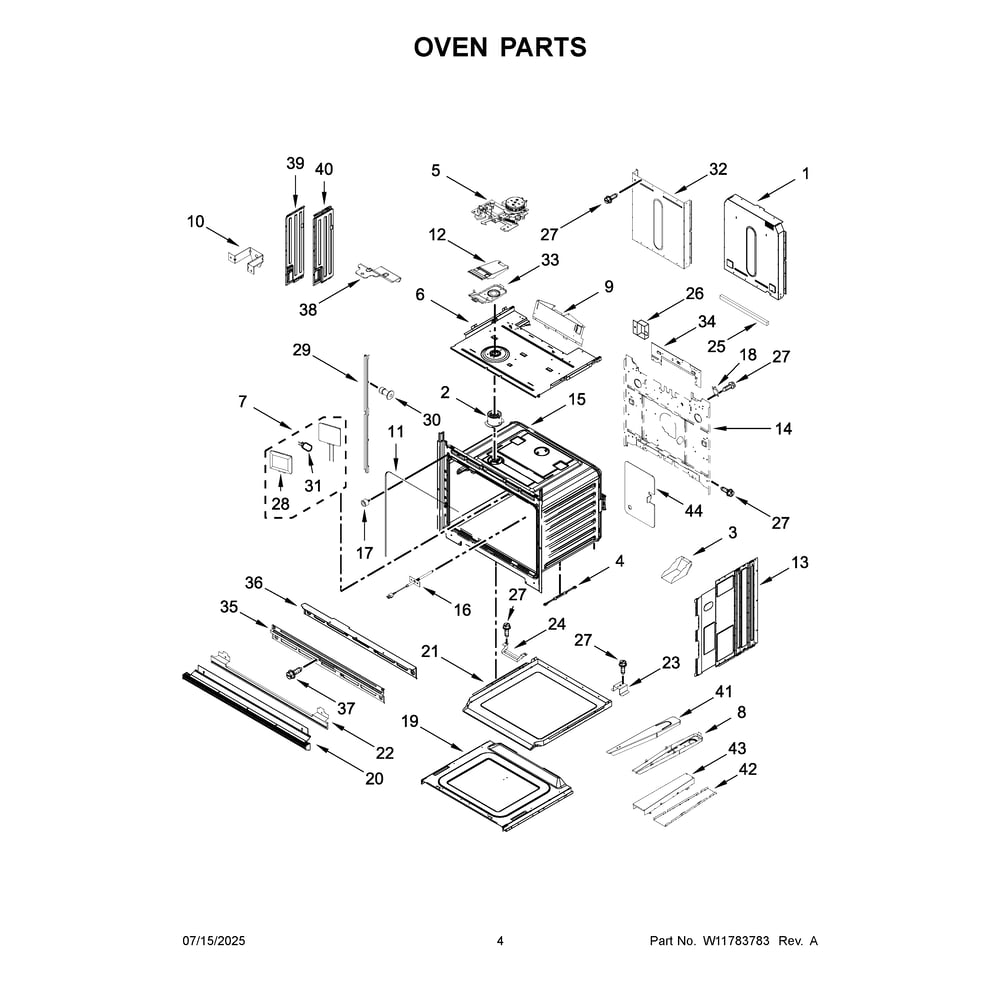

Oven Parts
Oven Parts Diagram and Parts List for  KitchenAid Wall Oven
  • 1
    COVER-REAR – Part Number: W11165250
    COVER-REAR
    Part Number: W11165250
      Special Order
    $70.33
  • 2
    TUBE-VENT – Part Number: W11240525
    TUBE-VENT
    Part Number: W11240525
      In Stock
    $23.05
  • 3
    DEFLCTR-VT – Part Number: W11256432
    DEFLCTR-VT
    Part Number: W11256432
      Special Order
    $36.00
  • 4
    SPACER – Part Number: W11598152
    SPACER
    Part Number: W11598152
      Special Order
    $14.65
  • 5
    LATCH-DOOR – Part Number: W11686858
    LATCH-DOOR
    Part Number: W11686858
      In Stock
    $47.33
  • 7
    LIGHT-OVEN – Part Number: W11292252
    LIGHT-OVEN
    Part Number: W11292252
      In Stock
    $49.39
  • 8
    TUBE-VENT – Part Number: W11256420
    TUBE-VENT
    Part Number: W11256420
      In Stock
    $38.06
  • 9
    DEFLCTR-VT – Part Number: W10904163
    DEFLCTR-VT
    Part Number: W10904163
      Special Order
    $78.30
  • 10
    BRKT-MNTG – Part Number: W11344645
    BRKT-MNTG
    Part Number: W11344645
      Special Order
    $37.03
  • 11
    Gasket, cavity – Part Number: W11608109
    Gasket, cavity
    Part Number: W11608109
      Special Order
    $56.05
  • 14
    Chassis (Not Serviced) – Part Number: BACK
    Chassis (Not Serviced)
    Part Number: BACK
      No Longer Available
  • 15
    (not a serviceable part) – Part Number: LINER
    (not a serviceable part)
    Part Number: LINER
      No Longer Available
  • 16
    THRMST-FIX – Part Number: W11758691
    THRMST-FIX
    Part Number: W11758691
      On Order
    $26.73
  • 17
    BUMPER – Part Number: W11598125
    BUMPER
    Part Number: W11598125
      Special Order
    $23.05
  • 18
    Thermostat – Part Number: WP4449751
    Thermostat
    Part Number: WP4449751
      In Stock
    $89.62
  • 19
    COVR-ACESS – Part Number: W11598139
    COVR-ACESS
    Part Number: W11598139
      Special Order
    $66.25
  • 20
    VENT-OVEN – Part Number: W11658445
    VENT-OVEN
    Part Number: W11658445
      Special Order
    $134.38
  • 21
    COVR-ACESS – Part Number: W11244446
    COVR-ACESS
    Part Number: W11244446
      Special Order
    $66.25
  • 22
    BTM VENT SHIELD 27-M22,BL – Part Number: W11714647
    BTM VENT SHIELD 27-M22,BL
    Part Number: W11714647
      Special Order
    $52.99
  • 23
    SUPPORT – Part Number: W11135135
    SUPPORT
    Part Number: W11135135
      Special Order
    $37.03
  • 24
    BracketSuprt – Part Number: W11731183
    BracketSuprt
    Part Number: W11731183
      Special Order
    $26.73
  • 25
    GASKET-OVN – Part Number: W11211345
    GASKET-OVN
    Part Number: W11211345
      Special Order
    $54.01
  • 26
    Connector, Cover – Part Number: 8285593
    Connector, Cover
    Part Number: 8285593
      Special Order
    $55.03
  • 27
    Dryer Screw – Part Number: WP90767
    Dryer Screw
    Part Number: WP90767
      In Stock
    $7.30
  • 28
    Light – Part Number: WPW10519866
    Light
    Part Number: WPW10519866
      In Stock
    $74.83
  • 29
    RAIL-MTG – Part Number: W11235460
    RAIL-MTG
    Part Number: W11235460
      Special Order
    $60.13
  • 29A
    RAIL-MTG – Part Number: W11235461
    RAIL-MTG
    Part Number: W11235461
      Special Order
    $60.13
  • 30
    RIVET (BLACK) – Part Number: W11696855
    RIVET (BLACK)
    Part Number: W11696855
      No Longer Available
  • 31
    Light Bulb – Part Number: WPW10472384
    Light Bulb
    Part Number: WPW10472384
      In Stock
    $70.33
  • 32
    COVER-REAR – Part Number: W11134657
    COVER-REAR
    Part Number: W11134657
      Special Order
    $70.33
  • 34
    BRKT-SUPRT – Part Number: W11186652
    BRKT-SUPRT
    Part Number: W11186652
      Special Order
    $45.27
  • 35
    VENT-EXHST – Part Number: W11235483
    VENT-EXHST
    Part Number: W11235483
      Special Order
    $78.75
  • 36
    FRONT FRAME TOP VENT ASSY 27 – Part Number: W11334858
    FRONT FRAME TOP VENT ASSY 27
    Part Number: W11334858
      In Stock
    $70.33
  • 37
    Range Screw – Part Number: WPY706189
    Range Screw
    Part Number: WPY706189
      In Stock
    $7.30
  • 39
    COVER-SIDE – Part Number: W11598150
    COVER-SIDE
    Part Number: W11598150
      Special Order
    $45.27
  • 40
    COVER-SIDE – Part Number: W11598151
    COVER-SIDE
    Part Number: W11598151
      Special Order
    $45.27
  • 43
    COVR-EXHST – Part Number: W11256431
    COVR-EXHST
    Part Number: W11256431
      Special Order
    $36.00
  • 44
    TOP-CABNT – Part Number: W11533682
    TOP-CABNT
    Part Number: W11533682
      Special Order
    $26.20
  • NI
    Parts Not Illustrated – Part Number: FOLLOWING
    Parts Not Illustrated
    Part Number: FOLLOWING
      No Longer Available
  • NI
    INSULATION – Part Number: W11244475
    INSULATION
    Part Number: W11244475
      Special Order
    $51.45
Upper Oven Door Parts
Upper Oven Door Parts Diagram and Parts List for  KitchenAid Wall Oven
  • 1
    FRAME-GLAS – Part Number: W11598186
    FRAME-GLAS
    Part Number: W11598186
      In Stock
    $137.82
  • 2
    SCREW – Part Number: 74003975
    SCREW
    Part Number: 74003975
      In Stock
    $20.95
  • 3
    SCREW – Part Number: W11617225
    SCREW
    Part Number: W11617225
      In Stock
    $20.95
  • 4
    Door Glass – Part Number: WPW10284902
    Door Glass
    Part Number: WPW10284902
      In Stock
    $106.95
  • 5
    SPACER, AIR DIVIDER – Part Number: W11647161
    SPACER, AIR DIVIDER
    Part Number: W11647161
      No Longer Available
  • 6
    RETAINER – Part Number: W11598188
    RETAINER
    Part Number: W11598188
      In Stock
    $46.30
  • 7
    Dryer Screw – Part Number: WP90767
    Dryer Screw
    Part Number: WP90767
      In Stock
    $7.30
  • 9
    Screw – Part Number: WPW10254050
    Screw
    Part Number: WPW10254050
      Special Order
    $7.30
  • 10
    Hinge, Door (Left) – Part Number: W11755835
    Hinge, Door (Left)
    Part Number: W11755835
      No Longer Available
  • 10A
    Hinge, Door (Right) – Part Number: W11755836
    Hinge, Door (Right)
    Part Number: W11755836
      No Longer Available
  • 11
    Screw – Part Number: WP3196183
    Screw
    Part Number: WP3196183
      In Stock
    $7.30
  • 12
    Screw (Black) – Part Number: W11707001
    Screw (Black)
    Part Number: W11707001
      No Longer Available
  • 13
    Door Assembly (Stainless) – Part Number: W11686491
    Door Assembly (Stainless)
    Part Number: W11686491
      No Longer Available
  • 14
    Stud – Part Number: W11687274
    Stud
    Part Number: W11687274
      No Longer Available
  • 15
    Handle Assembly (Stainless) – Part Number: W11680268
    Handle Assembly (Stainless)
    Part Number: W11680268
      No Longer Available

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
