Bosch ELECTRIC OVEN Wall Oven Replacement Parts For Model HBL8650UC (11)

We Sell Only Genuine Bosch Parts

Find Bosch HBL8650UC Parts By Symptom

Oven is too hot

100%

Popular Parts for HBL8650UC

Search Within Model

Questions & Answers for Bosch HBL8650UC
Browse all Parts Search by Area
Cavity Diagram and Parts List for 11 Bosch Wall Oven
Cavity
Cavity 2 Diagram and Parts List for 11 Bosch Wall Oven
Cavity 2
Control Panel Diagram and Parts List for 11 Bosch Wall Oven
Control Panel
Door 2 Diagram and Parts List for 11 Bosch Wall Oven
Door 2
Door Asy Diagram and Parts List for 11 Bosch Wall Oven
Door Asy
Frame Diagram and Parts List for 11 Bosch Wall Oven
Frame
Latch Diagram and Parts List for 11 Bosch Wall Oven
Latch
Latch Diagram and Parts List for 11 Bosch Wall Oven
Latch

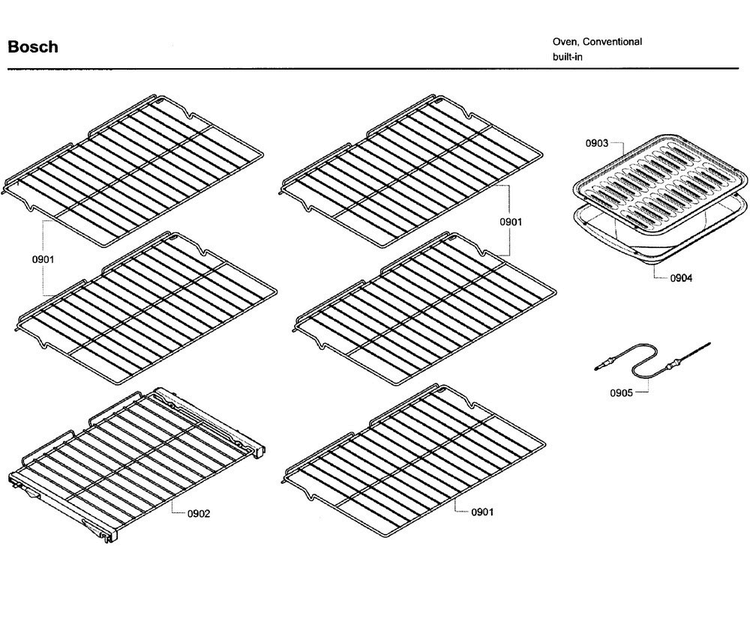

Rack Diagram and Parts List for 11 Bosch Wall Oven
Rack
Previous Showing All Parts Next
Cavity

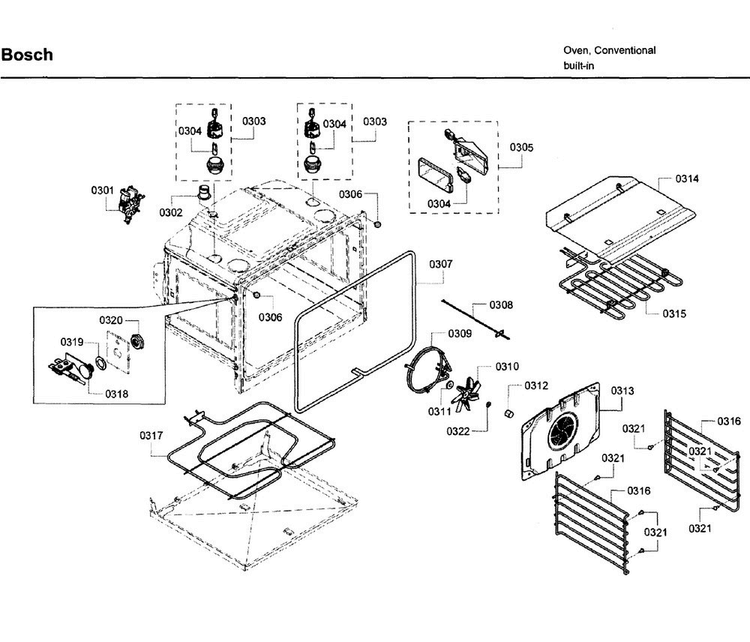

Cavity Diagram and Parts List for 11 Bosch Wall Oven
  • 301
    MOTOR – Part Number: 00642845
    MOTOR
    Part Number: 00642845
      In Stock
    $159.95
  • 302
    CATALYZER – Part Number: 00491572
    CATALYZER
    Part Number: 00491572
      Special Order
    $56.05
  • 303
    LAMP – Part Number: 00625068
    LAMP
    Part Number: 00625068
      Special Order
    $95.95
  • 304
    00 Halogen Lamp – Part Number: 00624404
    00 Halogen Lamp
    Part Number: 00624404
      In Stock
    $44.33
  • 305
    LAMP – Part Number: 00625069
    LAMP
    Part Number: 00625069
      Special Order
    $90.95
  • 306
    SPACER – Part Number: 00427919
    SPACER
    Part Number: 00427919
      Special Order
    $18.76
  • 307
    SEAL-DOOR – Part Number: 00491569
    SEAL-DOOR
    Part Number: 00491569
      In Stock
    $86.95
  • 308
    SENSOR – Part Number: 00642855
    SENSOR
    Part Number: 00642855
      In Stock
    $58.09
  • 309
    HEATER-ELEMENT – Part Number: 00663805
    HEATER-ELEMENT
    Part Number: 00663805
      Special Order
    $71.35
  • 310
    FAN BLADE – Part Number: 00646291
    FAN BLADE
    Part Number: 00646291
      Special Order
    $26.26
  • 311
    SPACER – Part Number: 00603860
    SPACER
    Part Number: 00603860
      Special Order
    $37.51
  • 312
    NUT – Part Number: 00471532
    NUT
    Part Number: 00471532
      Special Order
    $12.50
  • 313
    VENTILATION DUCT – Part Number: 00478307
    VENTILATION DUCT
    Part Number: 00478307
      In Stock
    $191.95
  • 314
    REFLECTOR – Part Number: 00687877
    REFLECTOR
    Part Number: 00687877
      Special Order
    $149.95
  • 315
    Heating Element – Part Number: 00144667
    Heating Element
    Part Number: 00144667
      In Stock
    $112.95
  • 316
    SUPPORT – Part Number: 00643000
    SUPPORT
    Part Number: 00643000
      Special Order
    $106.95
  • 317
    HEATER-ELEMENT – Part Number: 00144648
    HEATER-ELEMENT
    Part Number: 00144648
      In Stock
    $96.95
  • 318
    SOCKET – Part Number: 10007567
    SOCKET
    Part Number: 10007567
      In Stock
    $352.95
  • 319
    WASHER – Part Number: 00605039
    WASHER
    Part Number: 00605039
      Special Order
    $15.00
  • 320
    NUT – Part Number: 00608199
    NUT
    Part Number: 00608199
      In Stock
    $12.50
  • 321
    SCREW – Part Number: 00609073
    SCREW
    Part Number: 00609073
      Special Order
    $6.25
  • 322
    WASHER – Part Number: 00422090
    WASHER
    Part Number: 00422090
      Special Order
    $20.00
  • 351
    CABLE HARNESS – Part Number: 00666001
    CABLE HARNESS
    Part Number: 00666001
      Special Order
    $21.26
Cavity 2

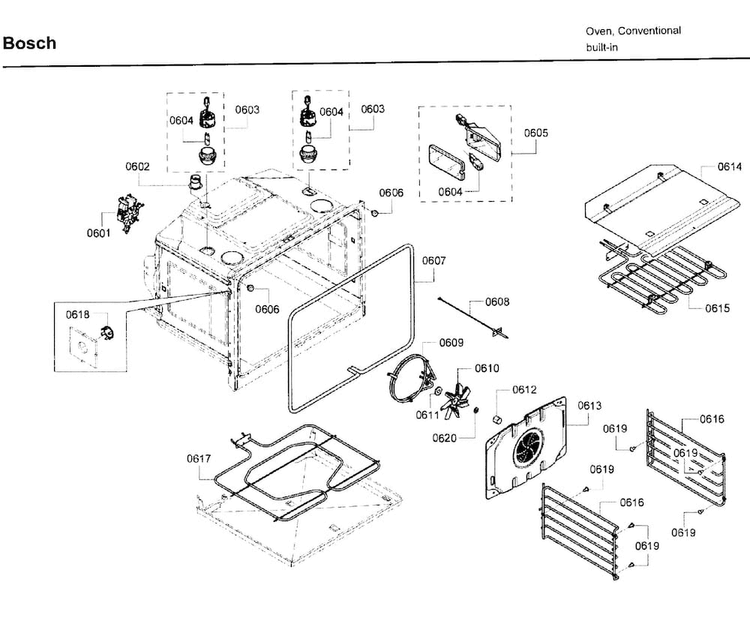

Cavity 2 Diagram and Parts List for 11 Bosch Wall Oven
  • 601
    MOTOR – Part Number: 00642845
    MOTOR
    Part Number: 00642845
      In Stock
    $159.95
  • 602
    CATALYZER – Part Number: 00491572
    CATALYZER
    Part Number: 00491572
      Special Order
    $56.05
  • 603
    LAMP – Part Number: 00625068
    LAMP
    Part Number: 00625068
      Special Order
    $95.95
  • 604
    00 Halogen Lamp – Part Number: 00624404
    00 Halogen Lamp
    Part Number: 00624404
      In Stock
    $44.33
  • 605
    LAMP – Part Number: 00625069
    LAMP
    Part Number: 00625069
      Special Order
    $90.95
  • 606
    SPACER – Part Number: 00427919
    SPACER
    Part Number: 00427919
      Special Order
    $18.76
  • 607
    SEAL-DOOR – Part Number: 00491569
    SEAL-DOOR
    Part Number: 00491569
      In Stock
    $86.95
  • 608
    SENSOR – Part Number: 00642855
    SENSOR
    Part Number: 00642855
      In Stock
    $58.09
  • 609
    HEATER-ELEMENT – Part Number: 00663805
    HEATER-ELEMENT
    Part Number: 00663805
      Special Order
    $71.35
  • 610
    FAN BLADE – Part Number: 00646291
    FAN BLADE
    Part Number: 00646291
      Special Order
    $26.26
  • 611
    SPACER – Part Number: 00603860
    SPACER
    Part Number: 00603860
      Special Order
    $37.51
  • 612
    NUT – Part Number: 00471532
    NUT
    Part Number: 00471532
      Special Order
    $12.50
  • 613
    VENTILATION DUCT – Part Number: 00478307
    VENTILATION DUCT
    Part Number: 00478307
      In Stock
    $191.95
  • 614
    REFLECTOR – Part Number: 00687877
    REFLECTOR
    Part Number: 00687877
      Special Order
    $149.95
  • 615
    Heating Element – Part Number: 00144667
    Heating Element
    Part Number: 00144667
      In Stock
    $112.95
  • 616
    SUPPORT – Part Number: 00643000
    SUPPORT
    Part Number: 00643000
      Special Order
    $106.95
  • 617
    HEATER-ELEMENT – Part Number: 00144648
    HEATER-ELEMENT
    Part Number: 00144648
      In Stock
    $96.95
  • 618
    PLUG – Part Number: 00413573
    PLUG
    Part Number: 00413573
      In Stock
    $20.00
  • 619
    SCREW – Part Number: 00609073
    SCREW
    Part Number: 00609073
      Special Order
    $6.25
  • 620
    WASHER – Part Number: 00422090
    WASHER
    Part Number: 00422090
      Special Order
    $20.00
Control Panel

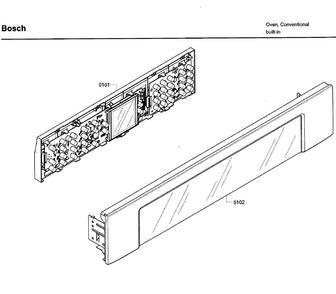

Control Panel Diagram and Parts List for 11 Bosch Wall Oven
Door 2
Door 2 Diagram and Parts List for 11 Bosch Wall Oven
  • 701
    SCREW – Part Number: 00189345
    SCREW
    Part Number: 00189345
      In Stock
    $26.26
  • 702
    DOOR-INNER – Part Number: 00688561
    DOOR-INNER
    Part Number: 00688561
      Special Order
    $283.95
  • 703
    SEAL-DOOR – Part Number: 00144652
    SEAL-DOOR
    Part Number: 00144652
      In Stock
    $37.51
  • 704
    GLASS PANEL – Part Number: 00770023
    GLASS PANEL
    Part Number: 00770023
      In Stock
    $200.95
  • 705
    TRIMPLATE – Part Number: 00247173
    TRIMPLATE
    Part Number: 00247173
      Special Order
    $187.95
  • 706
    GLASS PANEL – Part Number: 00478310
    GLASS PANEL
    Part Number: 00478310
      In Stock
    $155.95
  • 707
    REPAIR-SET – Part Number: 00650874
    REPAIR-SET
    Part Number: 00650874
      Special Order
    $474.95
  • 708
    00 Bracket – Part Number: 00613178
    00 Bracket
    Part Number: 00613178
      In Stock
    $27.50
  • 709
    BRACKET – Part Number: 00613179
    BRACKET
    Part Number: 00613179
      In Stock
    $27.50
  • 710
    SCREW – Part Number: 00608361
    SCREW
    Part Number: 00608361
      Special Order
    $30.69
  • 711
    WASHER – Part Number: 00426300
    WASHER
    Part Number: 00426300
      In Stock
    $6.26
  • 712
    00 Washer – Part Number: 00609084
    00 Washer
    Part Number: 00609084
      In Stock
    $34.09
  • 713
    DOOR-OUTER – Part Number: 00248979
    DOOR-OUTER
    Part Number: 00248979
      Special Order
    $491.95
  • 714
    CLIP – Part Number: 00612252
    CLIP
    Part Number: 00612252
      Special Order
    $16.26
  • 715
    CAP – Part Number: 00614001
    CAP
    Part Number: 00614001
      In Stock
    $17.50
  • 716
    HANDLE – Part Number: 00665182
    HANDLE
    Part Number: 00665182
      In Stock
    $76.95
  • 717
    SCREW – Part Number: 00626588
    SCREW
    Part Number: 00626588
      Special Order
    $13.76
  • 718
    SCREW – Part Number: 00611386
    SCREW
    Part Number: 00611386
      In Stock
    $30.00
  • 719
    WASHER – Part Number: 00611387
    WASHER
    Part Number: 00611387
      In Stock
    $31.82
  • 750
    ADHESIVE TAPE – Part Number: 00423241
    ADHESIVE TAPE
    Part Number: 00423241
      Special Order
    $29.55

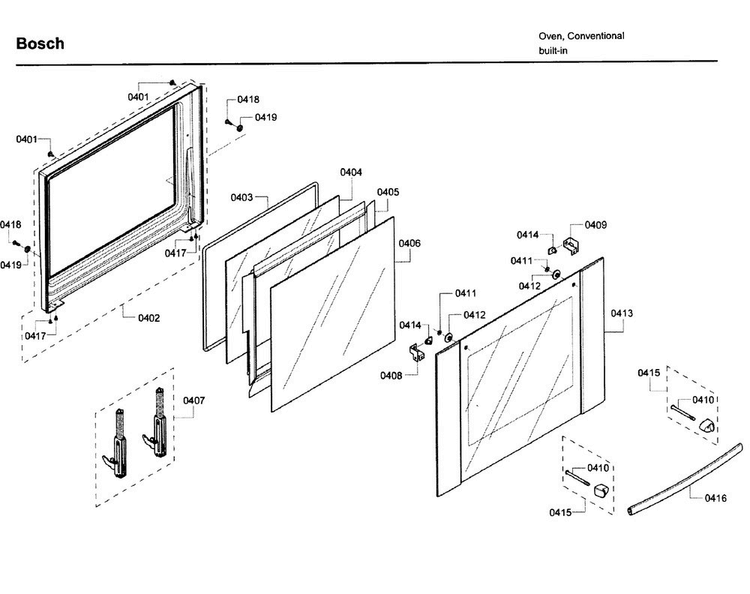

Door Asy

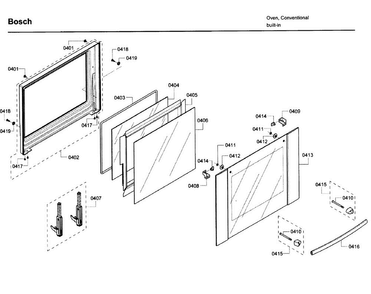

Door Asy Diagram and Parts List for 11 Bosch Wall Oven
  • 401
    SCREW – Part Number: 00189345
    SCREW
    Part Number: 00189345
      In Stock
    $26.26
  • 402
    DOOR-INNER – Part Number: 00688561
    DOOR-INNER
    Part Number: 00688561
      Special Order
    $283.95
  • 403
    SEAL-DOOR – Part Number: 00144652
    SEAL-DOOR
    Part Number: 00144652
      In Stock
    $37.51
  • 404
    GLASS PANEL – Part Number: 00770023
    GLASS PANEL
    Part Number: 00770023
      In Stock
    $200.95
  • 405
    TRIMPLATE – Part Number: 00247173
    TRIMPLATE
    Part Number: 00247173
      Special Order
    $187.95
  • 406
    GLASS PANEL – Part Number: 00478310
    GLASS PANEL
    Part Number: 00478310
      In Stock
    $155.95
  • 407
    REPAIR-SET – Part Number: 00650874
    REPAIR-SET
    Part Number: 00650874
      Special Order
    $474.95
  • 408
    00 Bracket – Part Number: 00613178
    00 Bracket
    Part Number: 00613178
      In Stock
    $27.50
  • 409
    BRACKET – Part Number: 00613179
    BRACKET
    Part Number: 00613179
      In Stock
    $27.50
  • 410
    SCREW – Part Number: 00608361
    SCREW
    Part Number: 00608361
      Special Order
    $30.69
  • 411
    WASHER – Part Number: 00426300
    WASHER
    Part Number: 00426300
      In Stock
    $6.26
  • 412
    00 Washer – Part Number: 00609084
    00 Washer
    Part Number: 00609084
      In Stock
    $34.09
  • 413
    DOOR-OUTER – Part Number: 00248978
    DOOR-OUTER
    Part Number: 00248978
      Special Order
    $461.95
  • 414
    CLIP – Part Number: 00612252
    CLIP
    Part Number: 00612252
      Special Order
    $16.26
  • 415
    CAP – Part Number: 00614001
    CAP
    Part Number: 00614001
      In Stock
    $17.50
  • 416
    HANDLE-DOOR – Part Number: 00676851
    HANDLE-DOOR
    Part Number: 00676851
      Special Order
    $71.35
  • 417
    SCREW – Part Number: 00626588
    SCREW
    Part Number: 00626588
      Special Order
    $13.76
  • 418
    SCREW – Part Number: 00611386
    SCREW
    Part Number: 00611386
      In Stock
    $30.00
  • 419
    WASHER – Part Number: 00611387
    WASHER
    Part Number: 00611387
      In Stock
    $31.82
  • 450
    ADHESIVE TAPE – Part Number: 00423241
    ADHESIVE TAPE
    Part Number: 00423241
      Special Order
    $29.55

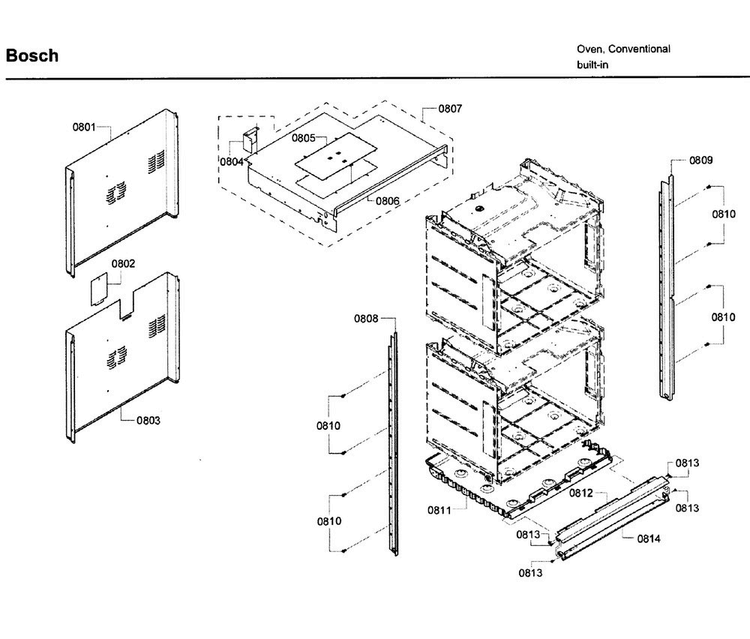

Frame
Frame Diagram and Parts List for 11 Bosch Wall Oven
  • 801
    COVER – Part Number: 00248343
    COVER
    Part Number: 00248343
      Special Order
    $100.95
  • 802
    COVER SHEET – Part Number: 00650016
    COVER SHEET
    Part Number: 00650016
      Special Order
    $44.33
  • 803
    COVER – Part Number: 00248749
    COVER
    Part Number: 00248749
      Special Order
    $100.95
  • 804
    COVER – Part Number: 00649210
    COVER
    Part Number: 00649210
      Special Order
    $34.09
  • 805
    FLAP – Part Number: 00644616
    FLAP
    Part Number: 00644616
      Special Order
    $34.09
  • 806
    COVER – Part Number: 00684096
    COVER
    Part Number: 00684096
      Special Order
    $135.95
  • 807
    COVER – Part Number: 00248788
    COVER
    Part Number: 00248788
      Special Order
    $145.95
  • 808
    TRIMPLATE – Part Number: 00687696
    TRIMPLATE
    Part Number: 00687696
      Special Order
    $104.95
  • 809
    TRIMPLATE – Part Number: 00687697
    TRIMPLATE
    Part Number: 00687697
      Special Order
    $94.95
  • 810
    SCREW – Part Number: 00614573
    SCREW
    Part Number: 00614573
      Special Order
    $31.82
  • 811
    BASE – Part Number: 00711267
    BASE
    Part Number: 00711267
      Special Order
    $119.95
  • 812
    EXHAUST BAFFLE – Part Number: 00708568
    EXHAUST BAFFLE
    Part Number: 00708568
      Special Order
    $78.95
  • 813
    SCREW – Part Number: 00615096
    SCREW
    Part Number: 00615096
      Special Order
    $6.26
  • 814
    EXHAUST BAFFLE – Part Number: 00708569
    EXHAUST BAFFLE
    Part Number: 00708569
      Special Order
    $73.39
  • 850
    TUBULAR – Part Number: 00668853
    TUBULAR
    Part Number: 00668853
      Special Order
    $55.03
  • 851
    CONNECTION – Part Number: 00414692
    CONNECTION
    Part Number: 00414692
      Special Order
    $51.15
  • 853
    INSERT – Part Number: 00416289
    INSERT
    Part Number: 00416289
      Special Order
    $38.07
  • 856
    SCREW – Part Number: 00189425
    SCREW
    Part Number: 00189425
      Special Order
    $6.25
  • 857
    SCREW – Part Number: 00413453
    SCREW
    Part Number: 00413453
      Special Order
    $12.50
  • 858
    CABLE HARNESS SET – Part Number: 00753600
    CABLE HARNESS SET
    Part Number: 00753600
      Special Order
    $86.95
Latch
Latch Diagram and Parts List for 11 Bosch Wall Oven
  • 201
    FAN – Part Number: 00643600
    FAN
    Part Number: 00643600
      In Stock
    $264.95
  • 202
    FIXING KIT – Part Number: 00617877
    FIXING KIT
    Part Number: 00617877
      In Stock
    $43.18
  • 203
    CONTROL MODULE – Part Number: 12022214
    CONTROL MODULE
    Part Number: 12022214
      Special Order
    $678.95
  • 204
    00 Terminal Box – Part Number: 00436364
    00 Terminal Box
    Part Number: 00436364
      In Stock
    $34.09
  • 205
    POWER SUPPLY UNIT – Part Number: 00663802
    POWER SUPPLY UNIT
    Part Number: 00663802
      Special Order
    $122.95
  • 206
    CABLE HARNESS – Part Number: 00663795
    CABLE HARNESS
    Part Number: 00663795
      Special Order
    $13.76
  • 207
    LATCH – Part Number: 00751505
    LATCH
    Part Number: 00751505
      In Stock
    $135.95
  • 208
    PLATE – Part Number: 00676788
    PLATE
    Part Number: 00676788
      Special Order
    $64.21
  • 209
    BRACKET – Part Number: 00608076
    BRACKET
    Part Number: 00608076
      In Stock
    $37.51
  • 210
    BRACKET – Part Number: 00631215
    BRACKET
    Part Number: 00631215
      Special Order
    $34.09
  • 250
    CABLE HARNESS – Part Number: 00751482
    CABLE HARNESS
    Part Number: 00751482
      Special Order
    $48.87
  • 251
    CABLE HARNESS – Part Number: 00652261
    CABLE HARNESS
    Part Number: 00652261
      Special Order
    $25.00
  • 252
    CABLE HARNESS – Part Number: 00663791
    CABLE HARNESS
    Part Number: 00663791
      Special Order
    $34.09
  • 253
    CABLE HARNESS – Part Number: 00663792
    CABLE HARNESS
    Part Number: 00663792
      Special Order
    $28.42
  • 254
    CABLE HARNESS – Part Number: 00663925
    CABLE HARNESS
    Part Number: 00663925
      Special Order
    $18.76
  • 255
    CABLE HARNESS – Part Number: 00663793
    CABLE HARNESS
    Part Number: 00663793
      Special Order
    $52.27
  • 256
    CABLE HARNESS – Part Number: 11033493
    CABLE HARNESS
    Part Number: 11033493
      Special Order
    $28.42
  • 257
    CABLE HARNESS – Part Number: 00646662
    CABLE HARNESS
    Part Number: 00646662
      Special Order
    $68.29
  • 258
    CABLE HARNESS – Part Number: 00657532
    CABLE HARNESS
    Part Number: 00657532
      Special Order
    $54.55
  • 259
    CABLE HARNESS – Part Number: 00657533
    CABLE HARNESS
    Part Number: 00657533
      Special Order
    $31.82
  • 260
    CABLE HARNESS – Part Number: 00646660
    CABLE HARNESS
    Part Number: 00646660
      In Stock
    $78.95
  • 261
    CABLE HARNESS – Part Number: 00657536
    CABLE HARNESS
    Part Number: 00657536
      Special Order
    $54.55
  • 262
    CABLE HARNESS – Part Number: 00657535
    CABLE HARNESS
    Part Number: 00657535
      Special Order
    $86.95
  • 263
    CABLE HARNESS – Part Number: 00652260
    CABLE HARNESS
    Part Number: 00652260
      Special Order
    $51.97
Latch
Latch Diagram and Parts List for 11 Bosch Wall Oven
  • 501
    FAN – Part Number: 00643600
    FAN
    Part Number: 00643600
      In Stock
    $264.95
  • 502
    FIXING KIT – Part Number: 00617877
    FIXING KIT
    Part Number: 00617877
      In Stock
    $43.18
  • 503
    CABLE HARNESS – Part Number: 00663795
    CABLE HARNESS
    Part Number: 00663795
      Special Order
    $13.76
  • 504
    LATCH – Part Number: 00751505
    LATCH
    Part Number: 00751505
      In Stock
    $135.95
  • 505
    PLATE – Part Number: 00676789
    PLATE
    Part Number: 00676789
      Special Order
    $64.21
  • 506
    BRACKET – Part Number: 00631215
    BRACKET
    Part Number: 00631215
      Special Order
    $34.09
  • 550
    CABLE HARNESS – Part Number: 00751506
    CABLE HARNESS
    Part Number: 00751506
      Special Order
    $58.09
Rack
Rack Diagram and Parts List for 11 Bosch Wall Oven
  • 901
    SHELF – Part Number: 00478315
    SHELF
    Part Number: 00478315
      Special Order
    $78.95
  • 902
    SHELF – Part Number: 00685577
    SHELF
    Part Number: 00685577
      On Order
    $461.95
  • 903
    GRILL GRID – Part Number: 00449756
    GRILL GRID
    Part Number: 00449756
      Special Order
    $48.53
  • 904
    PAN – Part Number: 00449757
    PAN
    Part Number: 00449757
      Special Order
    $48.53
  • 905
    SENSOR – Part Number: 00755060
    SENSOR
    Part Number: 00755060
      In Stock
    $96.95

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
