Bosch BUILT-IN OVEN, ELECTRIC Wall Oven Replacement Parts For Model HBL3450UC (10)

We Sell Only Genuine Bosch Parts

Find Bosch HBL3450UC Parts By Symptom

Oven is too hot

100%

Popular Parts for HBL3450UC

Search Within Model

Questions & Answers for Bosch HBL3450UC
Browse all Parts Search by Area
Control Panel Diagram and Parts List for 10 Bosch Wall Oven
Control Panel
Door Diagram and Parts List for 10 Bosch Wall Oven
Door
Frame Diagram and Parts List for 10 Bosch Wall Oven
Frame
Inner Parts Diagram and Parts List for 10 Bosch Wall Oven
Inner Parts
Latch Asy Diagram and Parts List for 10 Bosch Wall Oven
Latch Asy
Rack Diagram and Parts List for 10 Bosch Wall Oven
Rack
Previous Showing All Parts Next
Control Panel

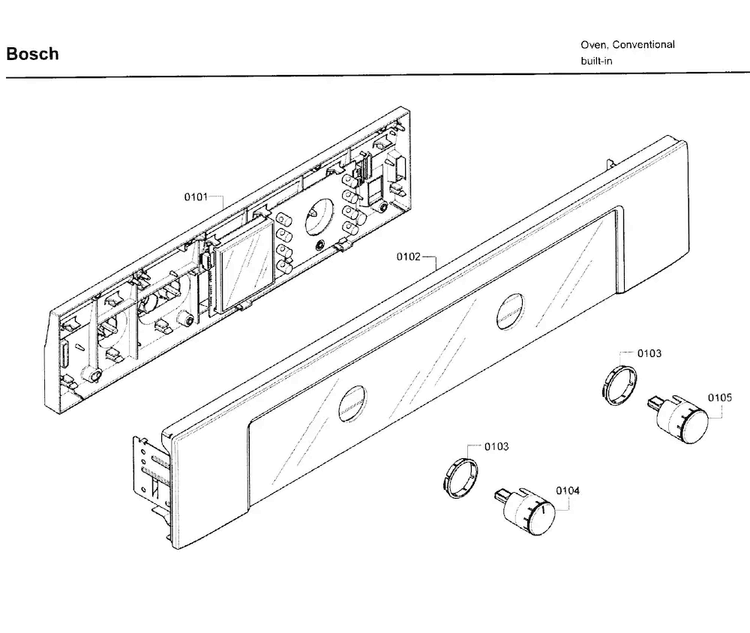

Control Panel Diagram and Parts List for 10 Bosch Wall Oven
  • INSTRUCTION MANUAL – Part Number: 00553126
    INSTRUCTION MANUAL
    Part Number: 00553126
      Special Order
    $16.26
  • INSTALLATION INSTRUCTION – Part Number: 00553188
    INSTALLATION INSTRUCTION
    Part Number: 00553188
      Special Order
    $18.76
  • INSTALLATION INSTRUCTION – Part Number: 00553248
    INSTALLATION INSTRUCTION
    Part Number: 00553248
      Special Order
    $16.26
  • INSTALLATION INSTRUCTION – Part Number: 00781533
    INSTALLATION INSTRUCTION
    Part Number: 00781533
      Special Order
    $16.26
  • 101
    INTERFACE – Part Number: 00686558
    INTERFACE
    Part Number: 00686558
      Special Order
    $469.95
  • 102
    PANEL-FACIA – Part Number: 00684616
    PANEL-FACIA
    Part Number: 00684616
      Special Order
    $377.95
  • 103
    RING – Part Number: 00421427
    RING
    Part Number: 00421427
      Special Order
    $6.26
  • 104
    KNOB – Part Number: 00610074
    KNOB
    Part Number: 00610074
      Special Order
    $34.09
  • 105
    KNOB – Part Number: 00610073
    KNOB
    Part Number: 00610073
      Special Order
    $30.69
Door

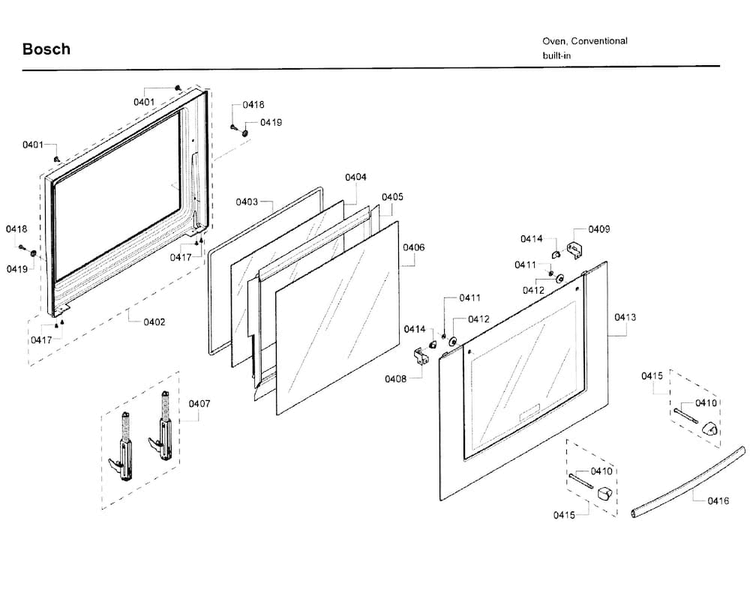

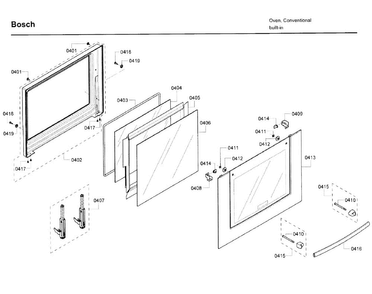

Door Diagram and Parts List for 10 Bosch Wall Oven
  • 401
    SCREW – Part Number: 00189345
    SCREW
    Part Number: 00189345
      In Stock
    $26.26
  • 402
    DOOR-INNER – Part Number: 00688561
    DOOR-INNER
    Part Number: 00688561
      Special Order
    $283.95
  • 403
    SEAL-DOOR – Part Number: 00144652
    SEAL-DOOR
    Part Number: 00144652
      In Stock
    $37.51
  • 404
    GLASS PANEL – Part Number: 00770023
    GLASS PANEL
    Part Number: 00770023
      In Stock
    $200.95
  • 405
    TRIMPLATE – Part Number: 00247173
    TRIMPLATE
    Part Number: 00247173
      Special Order
    $187.95
  • 406
    GLASS PANEL – Part Number: 00478310
    GLASS PANEL
    Part Number: 00478310
      In Stock
    $155.95
  • 407
    REPAIR-SET – Part Number: 00650874
    REPAIR-SET
    Part Number: 00650874
      Special Order
    $474.95
  • 408
    00 Bracket – Part Number: 00613178
    00 Bracket
    Part Number: 00613178
      In Stock
    $27.50
  • 409
    BRACKET – Part Number: 00613179
    BRACKET
    Part Number: 00613179
      In Stock
    $27.50
  • 410
    SCREW – Part Number: 00608361
    SCREW
    Part Number: 00608361
      Special Order
    $30.69
  • 411
    WASHER – Part Number: 00426300
    WASHER
    Part Number: 00426300
      In Stock
    $6.26
  • 412
    00 Washer – Part Number: 00609084
    00 Washer
    Part Number: 00609084
      In Stock
    $34.09
  • 413
    DOOR-OUTER – Part Number: 00248979
    DOOR-OUTER
    Part Number: 00248979
      Special Order
    $491.95
  • 414
    CLIP – Part Number: 00612252
    CLIP
    Part Number: 00612252
      Special Order
    $16.26
  • 415
    CAP – Part Number: 00614001
    CAP
    Part Number: 00614001
      In Stock
    $17.50
  • 416
    HANDLE-DOOR – Part Number: 00676851
    HANDLE-DOOR
    Part Number: 00676851
      Special Order
    $71.35
  • 417
    SCREW – Part Number: 00626588
    SCREW
    Part Number: 00626588
      Special Order
    $13.76
  • 418
    SCREW – Part Number: 00611386
    SCREW
    Part Number: 00611386
      In Stock
    $30.00
  • 419
    WASHER – Part Number: 00611387
    WASHER
    Part Number: 00611387
      In Stock
    $31.82
  • 450
    ADHESIVE TAPE – Part Number: 00423241
    ADHESIVE TAPE
    Part Number: 00423241
      Special Order
    $29.55
Frame

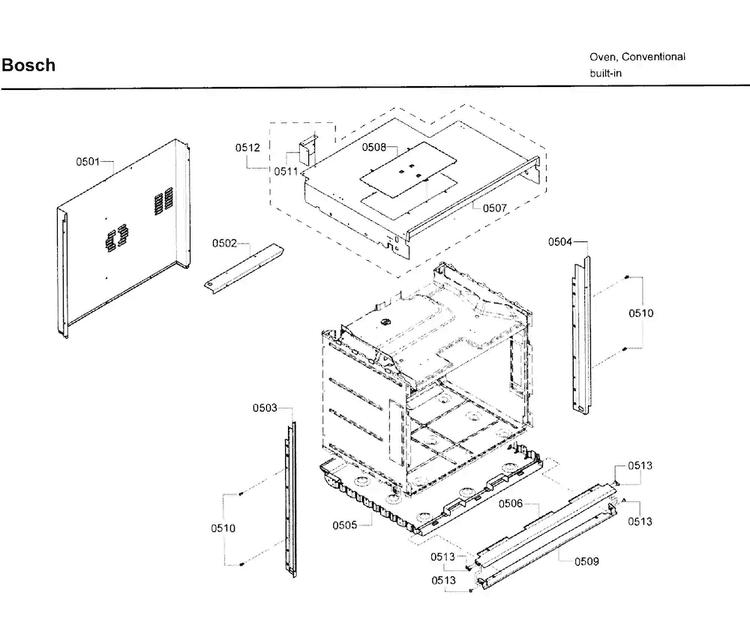

Frame Diagram and Parts List for 10 Bosch Wall Oven
  • 501
    COVER – Part Number: 00248343
    COVER
    Part Number: 00248343
      Special Order
    $100.95
  • 502
    PLATE – Part Number: 00664290
    PLATE
    Part Number: 00664290
      Special Order
    $39.78
  • 503
    TRIMPLATE – Part Number: 00687694
    TRIMPLATE
    Part Number: 00687694
      Special Order
    $99.95
  • 504
    TRIMPLATE – Part Number: 00687695
    TRIMPLATE
    Part Number: 00687695
      Special Order
    $94.95
  • 505
    BASE – Part Number: 00711267
    BASE
    Part Number: 00711267
      Special Order
    $119.95
  • 506
    EXHAUST BAFFLE – Part Number: 00708568
    EXHAUST BAFFLE
    Part Number: 00708568
      Special Order
    $78.95
  • 507
    COVER – Part Number: 00684096
    COVER
    Part Number: 00684096
      Special Order
    $135.95
  • 508
    FLAP – Part Number: 00644616
    FLAP
    Part Number: 00644616
      Special Order
    $34.09
  • 509
    EXHAUST BAFFLE – Part Number: 00708569
    EXHAUST BAFFLE
    Part Number: 00708569
      Special Order
    $73.39
  • 510
    SCREW – Part Number: 00614573
    SCREW
    Part Number: 00614573
      Special Order
    $31.82
  • 511
    COVER – Part Number: 00649210
    COVER
    Part Number: 00649210
      Special Order
    $34.09
  • 512
    COVER – Part Number: 00248788
    COVER
    Part Number: 00248788
      Special Order
    $145.95
  • 513
    SCREW – Part Number: 00615096
    SCREW
    Part Number: 00615096
      Special Order
    $6.26
  • 550
    SCREW – Part Number: 00413453
    SCREW
    Part Number: 00413453
      Special Order
    $12.50
  • 551
    RETAINING WASHER – Part Number: 00415812
    RETAINING WASHER
    Part Number: 00415812
      Special Order
    $12.50
  • 552
    CONNECTION – Part Number: 00414692
    CONNECTION
    Part Number: 00414692
      Special Order
    $51.15
  • 553
    INSERT – Part Number: 00416289
    INSERT
    Part Number: 00416289
      Special Order
    $38.07
  • 554
    TUBULAR – Part Number: 00668853
    TUBULAR
    Part Number: 00668853
      Special Order
    $55.03
  • 555
    SCREW – Part Number: 00189425
    SCREW
    Part Number: 00189425
      Special Order
    $6.25
  • 557
    CABLE HARNESS SET – Part Number: 00753600
    CABLE HARNESS SET
    Part Number: 00753600
      Special Order
    $86.95
Inner Parts

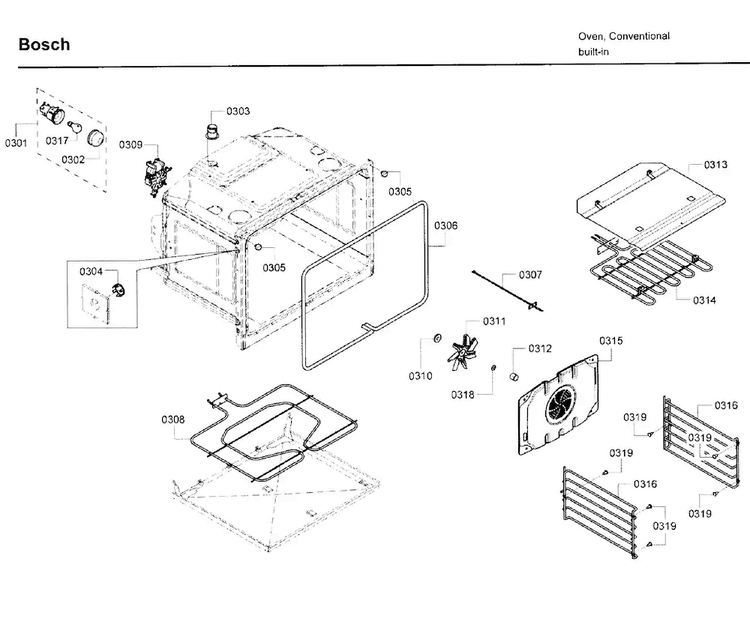

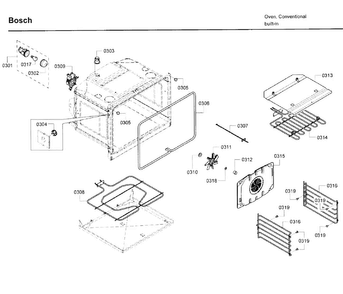

Inner Parts Diagram and Parts List for 10 Bosch Wall Oven
  • 301
    LAMP – Part Number: 00415045
    LAMP
    Part Number: 00415045
      In Stock
    $81.95
  • 302
    LENS – Part Number: 00414513
    LENS
    Part Number: 00414513
      In Stock
    $25.00
  • 303
    CATALYZER – Part Number: 00491572
    CATALYZER
    Part Number: 00491572
      Special Order
    $56.05
  • 304
    PLUG – Part Number: 00413573
    PLUG
    Part Number: 00413573
      In Stock
    $20.00
  • 305
    SPACER – Part Number: 00427919
    SPACER
    Part Number: 00427919
      Special Order
    $18.76
  • 306
    SEAL-DOOR – Part Number: 00491569
    SEAL-DOOR
    Part Number: 00491569
      In Stock
    $86.95
  • 307
    SENSOR – Part Number: 00642855
    SENSOR
    Part Number: 00642855
      In Stock
    $58.09
  • 308
    HEATER-ELEMENT – Part Number: 00144648
    HEATER-ELEMENT
    Part Number: 00144648
      In Stock
    $96.95
  • 309
    MOTOR – Part Number: 00642845
    MOTOR
    Part Number: 00642845
      In Stock
    $159.95
  • 310
    SPACER – Part Number: 00603860
    SPACER
    Part Number: 00603860
      Special Order
    $37.51
  • 311
    FAN BLADE – Part Number: 00646291
    FAN BLADE
    Part Number: 00646291
      Special Order
    $26.26
  • 312
    NUT – Part Number: 00471532
    NUT
    Part Number: 00471532
      Special Order
    $12.50
  • 313
    REFLECTOR – Part Number: 00687877
    REFLECTOR
    Part Number: 00687877
      Special Order
    $149.95
  • 314
    Heating Element – Part Number: 00144667
    Heating Element
    Part Number: 00144667
      In Stock
    $112.95
  • 315
    VENTILATION DUCT – Part Number: 00478307
    VENTILATION DUCT
    Part Number: 00478307
      In Stock
    $191.95
  • 316
    SUPPORT – Part Number: 00643000
    SUPPORT
    Part Number: 00643000
      Special Order
    $106.95
  • 317
    LAMP – Part Number: 00623710
    LAMP
    Part Number: 00623710
      In Stock
    $6.26
  • 318
    WASHER – Part Number: 00422090
    WASHER
    Part Number: 00422090
      Special Order
    $20.00
  • 319
    SCREW – Part Number: 00609073
    SCREW
    Part Number: 00609073
      Special Order
    $6.25
Latch Asy

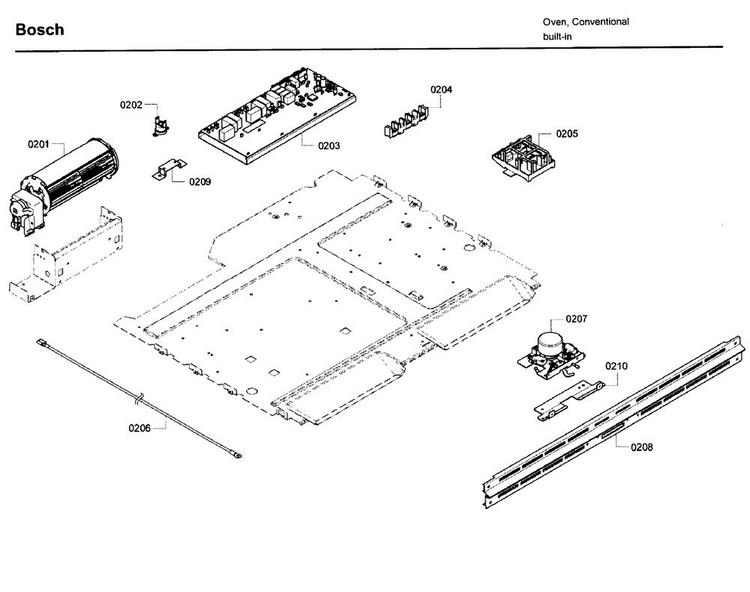

Latch Asy Diagram and Parts List for 10 Bosch Wall Oven
  • 201
    FAN – Part Number: 00643600
    FAN
    Part Number: 00643600
      In Stock
    $264.95
  • 202
    FIXING KIT – Part Number: 00617877
    FIXING KIT
    Part Number: 00617877
      In Stock
    $43.18
  • 203
    MODULE-CONTROL – Part Number: 00659613
    MODULE-CONTROL
    Part Number: 00659613
      Special Order
    $630.95
  • 204
    00 Terminal Box – Part Number: 00436364
    00 Terminal Box
    Part Number: 00436364
      In Stock
    $34.09
  • 205
    POWER SUPPLY UNIT – Part Number: 00663802
    POWER SUPPLY UNIT
    Part Number: 00663802
      Special Order
    $122.95
  • 206
    CABLE HARNESS – Part Number: 00663795
    CABLE HARNESS
    Part Number: 00663795
      Special Order
    $13.76
  • 207
    LATCH – Part Number: 00751505
    LATCH
    Part Number: 00751505
      In Stock
    $135.95
  • 208
    PLATE – Part Number: 00676788
    PLATE
    Part Number: 00676788
      Special Order
    $64.21
  • 209
    BRACKET – Part Number: 00608076
    BRACKET
    Part Number: 00608076
      In Stock
    $37.51
  • 210
    BRACKET – Part Number: 00631215
    BRACKET
    Part Number: 00631215
      Special Order
    $34.09
  • 250
    CABLE HARNESS – Part Number: 00751482
    CABLE HARNESS
    Part Number: 00751482
      Special Order
    $48.87
  • 251
    CABLE HARNESS – Part Number: 00652261
    CABLE HARNESS
    Part Number: 00652261
      Special Order
    $25.00
  • 252
    CABLE HARNESS – Part Number: 00663791
    CABLE HARNESS
    Part Number: 00663791
      Special Order
    $34.09
  • 253
    CABLE HARNESS – Part Number: 00663792
    CABLE HARNESS
    Part Number: 00663792
      Special Order
    $28.42
  • 254
    CABLE HARNESS – Part Number: 00663793
    CABLE HARNESS
    Part Number: 00663793
      Special Order
    $52.27
  • 255
    CABLE HARNESS – Part Number: 11033493
    CABLE HARNESS
    Part Number: 11033493
      Special Order
    $28.42
  • 256
    CABLE HARNESS – Part Number: 00646659
    CABLE HARNESS
    Part Number: 00646659
      Special Order
    $239.95
  • 257
    CABLE HARNESS – Part Number: 00646645
    CABLE HARNESS
    Part Number: 00646645
      Special Order
    $225.95
Rack

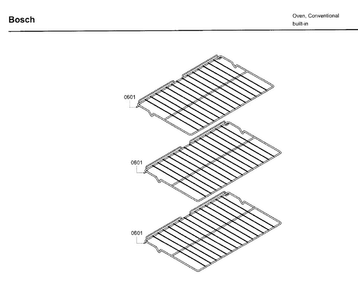

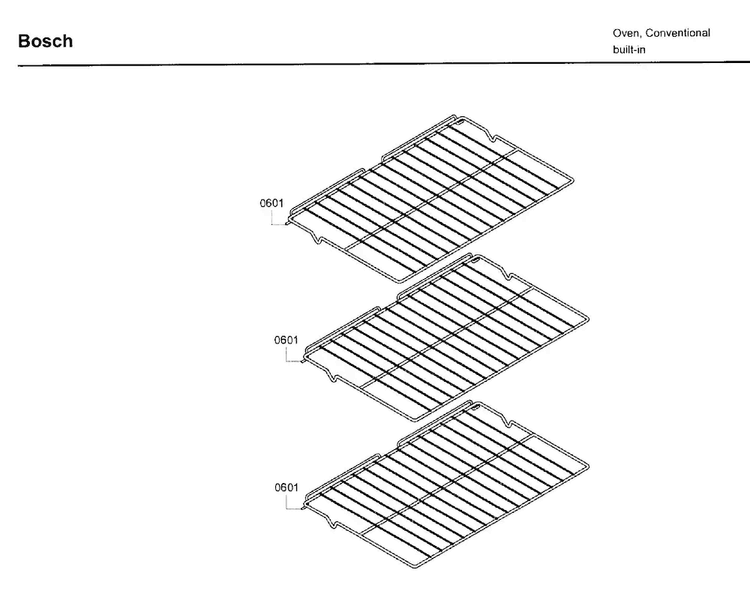

Rack Diagram and Parts List for 10 Bosch Wall Oven
  • 601
    SHELF – Part Number: 00478315
    SHELF
    Part Number: 00478315
      Special Order
    $78.95
