Bosch Wall Oven Replacement Parts For Model HBE5452UC-35

We Sell Only Genuine Bosch Parts

Popular Parts for HBE5452UC-35

Search Within Model

Questions & Answers for Bosch HBE5452UC-35
Browse all Parts Search by Area
Diagram 1 Diagram and Parts List for  Bosch Wall Oven
Diagram 1
Diagram 2 Diagram and Parts List for  Bosch Wall Oven
Diagram 2
Diagram 3 Diagram and Parts List for  Bosch Wall Oven
Diagram 3
Diagram 4 Diagram and Parts List for  Bosch Wall Oven
Diagram 4
Diagram 5 Diagram and Parts List for  Bosch Wall Oven
Diagram 5
Diagram 6 Diagram and Parts List for  Bosch Wall Oven
Diagram 6
Diagram 7 Diagram and Parts List for  Bosch Wall Oven
Diagram 7
Previous Showing All Parts Next

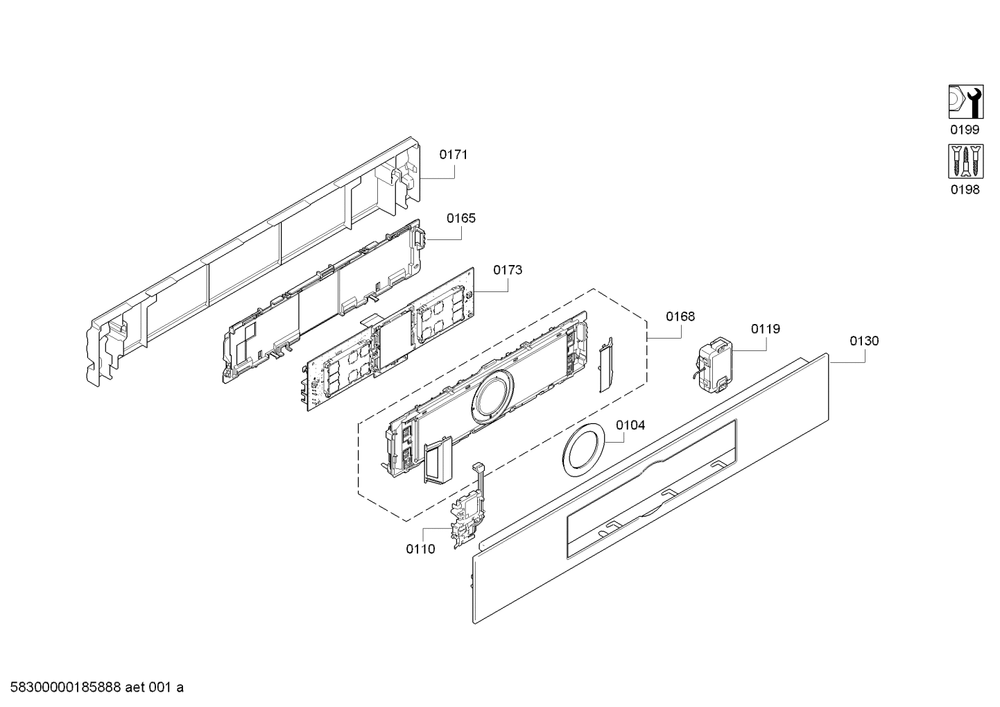

Diagram 1
Diagram 1 Diagram and Parts List for  Bosch Wall Oven
  • 0104
    RING – Part Number: 10003816
    RING
    Part Number: 10003816
      Special Order
    $54.55
  • 0110
    CONNECTIVITY MODULE – Part Number: 12023682
    CONNECTIVITY MODULE
    Part Number: 12023682
      Special Order
    $177.95
  • 0119
    LOUDSPEAKER – Part Number: 10005229
    LOUDSPEAKER
    Part Number: 10005229
      Special Order
    $112.95
  • 0130
    PANEL-FACIA – Part Number: 11014232
    PANEL-FACIA
    Part Number: 11014232
      Special Order
    $133.95
  • 0165
    LID – Part Number: 11002849
    LID
    Part Number: 11002849
      Special Order
    $38.64
  • 0168
    HOUSING – Part Number: 11009565
    HOUSING
    Part Number: 11009565
      Special Order
    $176.95
  • 0171
    COVER – Part Number: 11021030
    COVER
    Part Number: 11021030
      Special Order
    $47.73
  • 0173
    OPERATING MODULE NOT – Part Number: 11003533
    OPERATING MODULE NOT
    Part Number: 11003533
      No Longer Available
  • 0173
    OPERATING MODULE PRO – Part Number: 11033919
    OPERATING MODULE PRO
    Part Number: 11033919
      Special Order
    $504.95
  • 0198
    WASHER – Part Number: 00609925
    WASHER
    Part Number: 00609925
      Special Order
    $6.26
  • 0198
    SCREW – Part Number: 00632787
    SCREW
    Part Number: 00632787
      Special Order
    $6.25
  • 0198
    SCREW – Part Number: 00633684
    SCREW
    Part Number: 00633684
      Special Order
    $11.26
  • 0198
    SCREW – Part Number: 10001388
    SCREW
    Part Number: 10001388
      Special Order
    $11.26
  • 0198
    SCREW – Part Number: 00629127
    SCREW
    Part Number: 00629127
      Special Order
    $6.25
  • 0198
    SCREW – Part Number: 00632846
    SCREW
    Part Number: 00632846
      Special Order
    $7.50
  • 0198
    SCREW – Part Number: 00611861
    SCREW
    Part Number: 00611861
      Special Order
    $6.25
  • 0199
    FAN BLADE – Part Number: 11019086
    FAN BLADE
    Part Number: 11019086
      Special Order
    $51.15
  • 0199
    CLIP – Part Number: 00633544
    CLIP
    Part Number: 00633544
      Special Order
    $21.26
  • 0199
    SEALING STRIP – Part Number: 00613888
    SEALING STRIP
    Part Number: 00613888
      In Stock
    $21.26
  • 0199
    TESTER – Part Number: 15000283
    TESTER
    Part Number: 15000283
      In Stock
    $12.50
Diagram 2
Diagram 2 Diagram and Parts List for  Bosch Wall Oven
  • 0416
    HOLDER – Part Number: 12004369
    HOLDER
    Part Number: 12004369
      Special Order
    $18.76
  • 0420
    CONTROL MODULE NOT PROGRAMMED – Part Number: 11021006
    CONTROL MODULE NOT PROGRAMMED
    Part Number: 11021006
      Special Order
    $177.95
  • 0420
    CONTROL MODULE PROGRAMMED – Part Number: 11022301
    CONTROL MODULE PROGRAMMED
    Part Number: 11022301
      Special Order
    $228.95
  • 0421
    HOUSING – Part Number: 11036593
    HOUSING
    Part Number: 11036593
      Special Order
    $48.87
  • 0435
    LIMITER-TEMPERATURE – Part Number: 10004502
    LIMITER-TEMPERATURE
    Part Number: 10004502
      Special Order
    $46.60
  • 0436
    SWITCH-SELECTOR – Part Number: 10000448
    SWITCH-SELECTOR
    Part Number: 10000448
      Special Order
    $103.95
  • 0450
    RETAINING WASHER – Part Number: 00415812
    RETAINING WASHER
    Part Number: 00415812
      Special Order
    $12.50
  • 0476
    SENSOR-PTC – Part Number: 00632716
    SENSOR-PTC
    Part Number: 00632716
      Special Order
    $40.91
  • 0484
    CABLE HARNESS – Part Number: 12020426
    CABLE HARNESS
    Part Number: 12020426
      Special Order
    $28.76
  • 0496
    LID – Part Number: 12024289
    LID
    Part Number: 12024289
      Special Order
    $31.82
  • 0498
    TERMINAL BOX – Part Number: 12025330
    TERMINAL BOX
    Part Number: 12025330
      Special Order
    $51.15
  • 0499
    POWER CORD – Part Number: 12008011
    POWER CORD
    Part Number: 12008011
      Special Order
    $40.91
  • 0499
    POWER CORD – Part Number: 12018402
    POWER CORD
    Part Number: 12018402
      Special Order
    $109.95
Diagram 3
Diagram 3 Diagram and Parts List for  Bosch Wall Oven
  • 0501
    AIR CONDUCTION PLATE – Part Number: 20001153
    AIR CONDUCTION PLATE
    Part Number: 20001153
      Special Order
    $63.19
  • 0502
    HEAT SHIELD – Part Number: 12004364
    HEAT SHIELD
    Part Number: 12004364
      Special Order
    $34.09
  • 0510
    AIR CHANNEL EXHAUST – Part Number: 00773698
    AIR CHANNEL EXHAUST
    Part Number: 00773698
      Special Order
    $50.00
  • 0511
    FAN MOTOR – Part Number: 12018401
    FAN MOTOR
    Part Number: 12018401
      Special Order
    $139.95
  • 0514
    RING – Part Number: 00632808
    RING
    Part Number: 00632808
      Special Order
    $23.76
  • 0518
    LIMITER-TEMPERATURE – Part Number: 10004816
    LIMITER-TEMPERATURE
    Part Number: 10004816
      Special Order
    $26.26
  • 0538
    PATCH-CORD – Part Number: 00633845
    PATCH-CORD
    Part Number: 00633845
      Special Order
    $22.50
  • 0542
    MICROSWITCH – Part Number: 00632790
    MICROSWITCH
    Part Number: 00632790
      Special Order
    $18.76
  • 0548
    SWITCH-DOOR – Part Number: 12016135
    SWITCH-DOOR
    Part Number: 12016135
      Special Order
    $40.91
  • 0586
    FLANGE – Part Number: 11044532
    FLANGE
    Part Number: 11044532
      Special Order
    $105.95

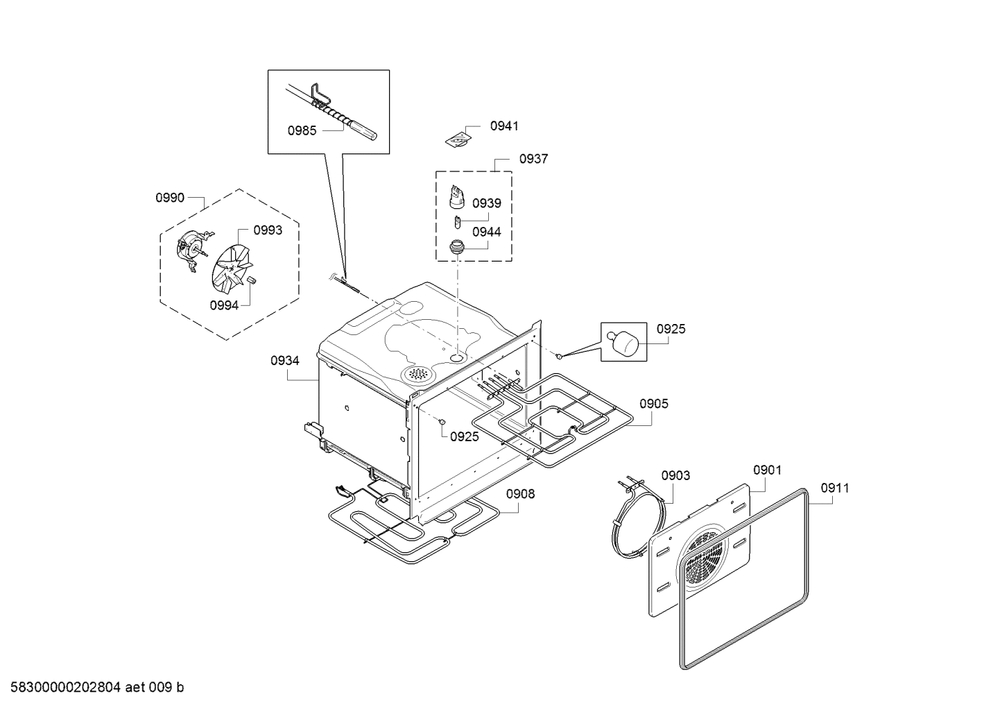

Diagram 4
Diagram 4 Diagram and Parts List for  Bosch Wall Oven
  • 0901
    HOT-AIR GUIDE PLATE – Part Number: 11024699
    HOT-AIR GUIDE PLATE
    Part Number: 11024699
      Special Order
    $146.95
  • 0903
    HEATER-RING – Part Number: 11021032
    HEATER-RING
    Part Number: 11021032
      Special Order
    $51.15
  • 0905
    HEATER-TOP – Part Number: 00776144
    HEATER-TOP
    Part Number: 00776144
      Special Order
    $76.95
  • 0908
    HEATER-BOTTOM – Part Number: 11021003
    HEATER-BOTTOM
    Part Number: 11021003
      Special Order
    $55.03
  • 0911
    Door Gasket – Part Number: 00637195
    Door Gasket
    Part Number: 00637195
      Special Order
    $30.69
  • 0925
    PLUG – Part Number: 10005353
    PLUG
    Part Number: 10005353
      Special Order
    $23.76
  • 0935
    INSULATING PART – Part Number: 00771832
    INSULATING PART
    Part Number: 00771832
      Special Order
    $119.95
  • 0937
    HALOGEN LAMP COMPLETE – Part Number: 12010574
    HALOGEN LAMP COMPLETE
    Part Number: 12010574
      Special Order
    $43.49
  • 0939
    HALOGEN LAMP – Part Number: 00637592
    HALOGEN LAMP
    Part Number: 00637592
      Special Order
    $30.00
  • 0941
    LOCKING CAP – Part Number: 10004486
    LOCKING CAP
    Part Number: 10004486
      Special Order
    $20.00
  • 0944
    GLASS LIGHT COVER – Part Number: 00632807
    GLASS LIGHT COVER
    Part Number: 00632807
      On Order
    $30.00
  • 0985
    SENSOR-PTC – Part Number: 10004485
    SENSOR-PTC
    Part Number: 10004485
      Special Order
    $55.03
  • 0990
    BLOWER MOTOR – Part Number: 12018329
    BLOWER MOTOR
    Part Number: 12018329
      Special Order
    $204.95
  • 0993
    FAN BLADE – Part Number: 11019086
    FAN BLADE
    Part Number: 11019086
      Special Order
    $51.15
  • 0994
    NUT – Part Number: 00619246
    NUT
    Part Number: 00619246
      Special Order
    $6.26

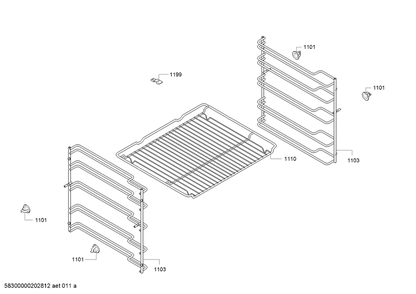

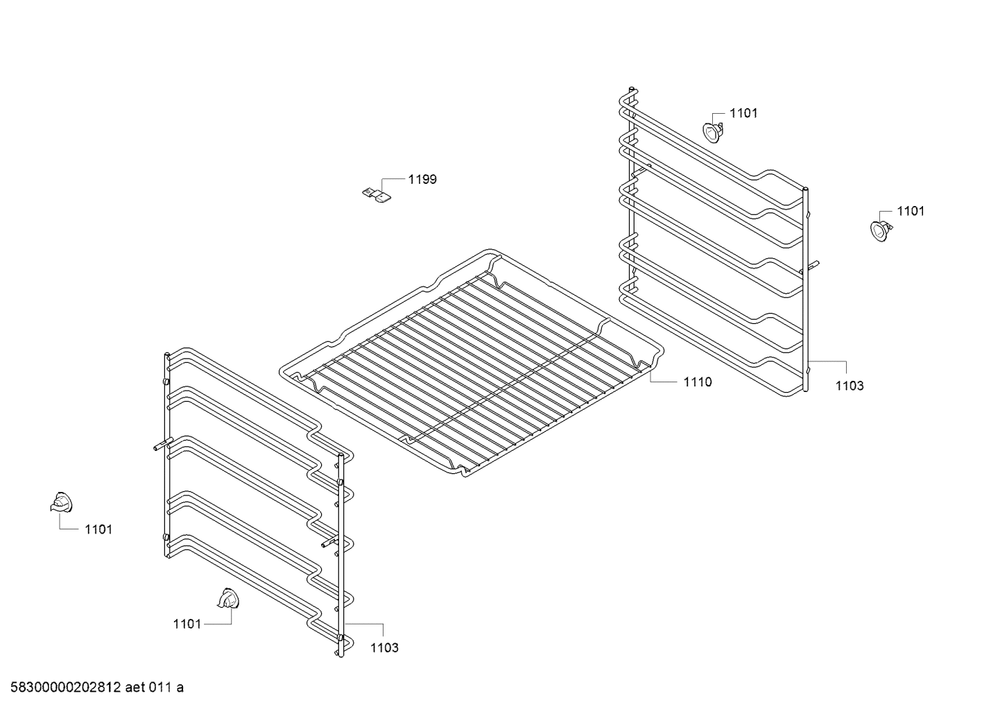

Diagram 5
Diagram 5 Diagram and Parts List for  Bosch Wall Oven
  • 1101
    BUSHING – Part Number: 00638224
    BUSHING
    Part Number: 00638224
      Special Order
    $16.26
  • 1103
    GRID – Part Number: 11002831
    GRID
    Part Number: 11002831
      Special Order
    $60.13
  • 1110
    WIRE GRILLE INSERT – Part Number: 11021005
    WIRE GRILLE INSERT
    Part Number: 11021005
      Special Order
    $59.11

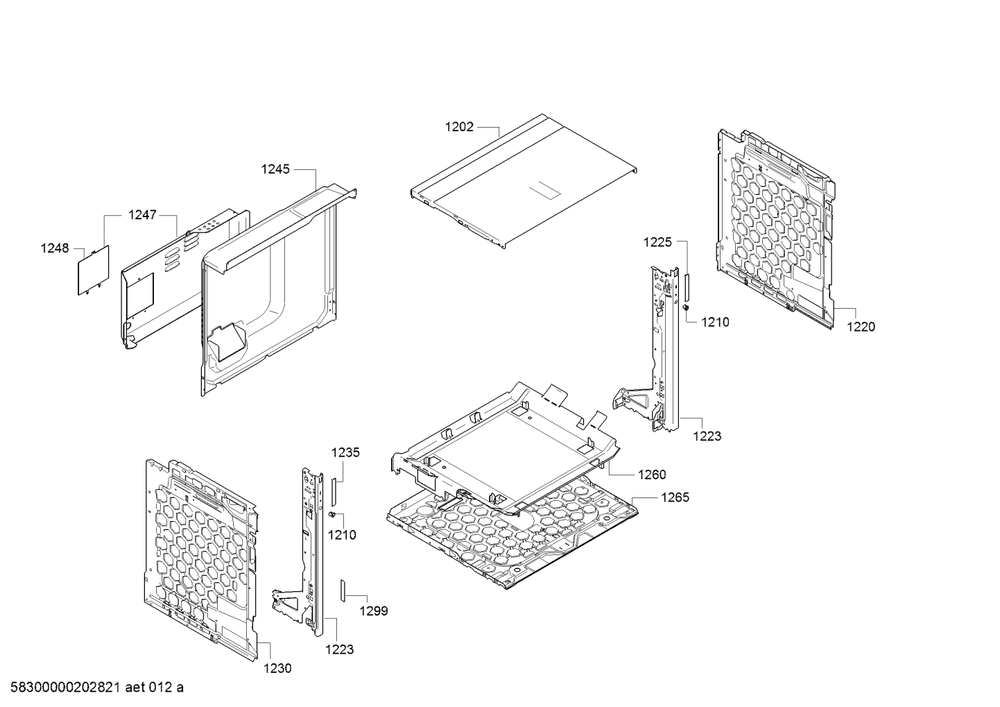

Diagram 6
Diagram 6 Diagram and Parts List for  Bosch Wall Oven
  • 1202
    COVER – Part Number: 00775925
    COVER
    Part Number: 00775925
      Special Order
    $30.69
  • 1210
    PLUG – Part Number: 00608254
    PLUG
    Part Number: 00608254
      Special Order
    $6.26
  • 1220
    PANEL SIDE – Part Number: 23002338
    PANEL SIDE
    Part Number: 23002338
      Special Order
    $57.07
  • 1223
    LISENEN SET – Part Number: 00775960
    LISENEN SET
    Part Number: 00775960
      Special Order
    $90.95
  • 1225
    STRIP – Part Number: 00632800
    STRIP
    Part Number: 00632800
      Special Order
    $22.50
  • 1230
    PANEL SIDE – Part Number: 23002339
    PANEL SIDE
    Part Number: 23002339
      Special Order
    $40.91
  • 1235
    STRIP – Part Number: 00632799
    STRIP
    Part Number: 00632799
      Special Order
    $22.50
  • 1245
    CASE-REAR PART – Part Number: 00776143
    CASE-REAR PART
    Part Number: 00776143
      Special Order
    $52.99
  • 1245
    Insulation mat – Part Number: 11052167
    Insulation mat
    Part Number: 11052167
      Special Order
    $31.82
  • 1247
    COVER – Part Number: 11021031
    COVER
    Part Number: 11021031
      Special Order
    $92.95
  • 1248
    LID – Part Number: 12018544
    LID
    Part Number: 12018544
      Special Order
    $28.42
  • 1260
    PARTITION FLOOR – Part Number: 00775950
    PARTITION FLOOR
    Part Number: 00775950
      Special Order
    $42.05
  • 1265
    CASE-BOTTOM – Part Number: 00778860
    CASE-BOTTOM
    Part Number: 00778860
      Special Order
    $62.17
  • 1299
    IDENTIFICATION PLATE – Part Number: 00633848
    IDENTIFICATION PLATE
    Part Number: 00633848
      Special Order
    $44.33

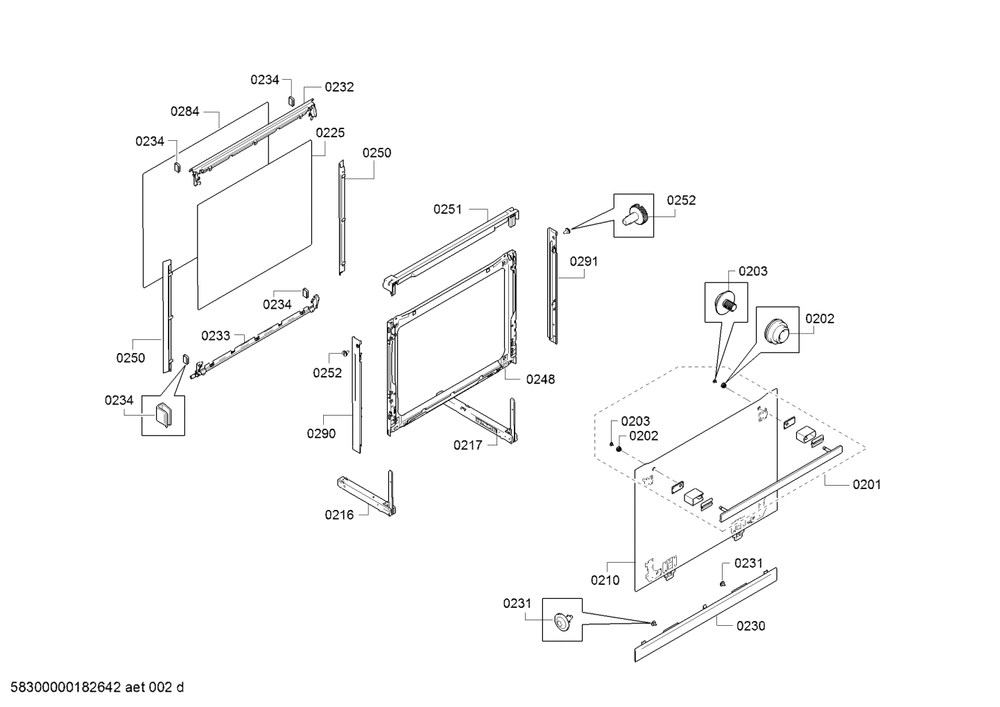

Diagram 7
Diagram 7 Diagram and Parts List for  Bosch Wall Oven
  • 0201
    HANDLE-DOOR – Part Number: 11041931
    HANDLE-DOOR
    Part Number: 11041931
      Special Order
    $81.95
  • 0202
    SEALING – Part Number: 00606677
    SEALING
    Part Number: 00606677
      Special Order
    $6.25
  • 0203
    SCREW – Part Number: 00627106
    SCREW
    Part Number: 00627106
      Special Order
    $6.26
  • 0210
    GLASS FRONT PANEL – Part Number: 00776029
    GLASS FRONT PANEL
    Part Number: 00776029
      Special Order
    $146.95
  • 0216
    DOOR HINGE – Part Number: 11031408
    DOOR HINGE
    Part Number: 11031408
      Special Order
    $54.01
  • 0217
    DOOR HINGE – Part Number: 11031409
    DOOR HINGE
    Part Number: 11031409
      Special Order
    $79.95
  • 0225
    INTERMEDIATE PANEL – Part Number: 00771870
    INTERMEDIATE PANEL
    Part Number: 00771870
      Special Order
    $77.95
  • 0230
    DECOR PLATE – Part Number: 11002832
    DECOR PLATE
    Part Number: 11002832
      Special Order
    $124.95
  • 0231
    SCREW – Part Number: 00632844
    SCREW
    Part Number: 00632844
      Special Order
    $6.26
  • 0232
    HOLDER – Part Number: 11029459
    HOLDER
    Part Number: 11029459
      Special Order
    $51.15
  • 0233
    HOLDER – Part Number: 11029461
    HOLDER
    Part Number: 11029461
      Special Order
    $55.03
  • 0234
    SPACER – Part Number: 00422755
    SPACER
    Part Number: 00422755
      Special Order
    $23.76
  • 0248
    DOOR-INNER – Part Number: 00775929
    DOOR-INNER
    Part Number: 00775929
      Special Order
    $80.95
  • 0250
    SHEET – Part Number: 11002841
    SHEET
    Part Number: 11002841
      Special Order
    $32.96
  • 0251
    VENTILATION PANEL – Part Number: 11002833
    VENTILATION PANEL
    Part Number: 11002833
      Special Order
    $75.93
  • 0252
    SCREW – Part Number: 10024866
    SCREW
    Part Number: 10024866
      Special Order
    $18.76
  • 0284
    INNER GLASS – Part Number: 00771967
    INNER GLASS
    Part Number: 00771967
      In Stock
    $166.95
  • 0290
    PANEL – Part Number: 11019899
    PANEL
    Part Number: 11019899
      Special Order
    $30.00
  • 0291
    PANEL – Part Number: 11019896
    PANEL
    Part Number: 11019896
      Special Order
    $30.00

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
