DeWALT 18v-20v Ac/Dc Vac Utility Vacuum Replacement Parts For Model DCV581H (Type 2)

We Sell Only Genuine DeWALT Parts

Popular Parts for DCV581H

Search Within Model

Questions & Answers for DeWALT DCV581H
Browse all Parts Search by Area

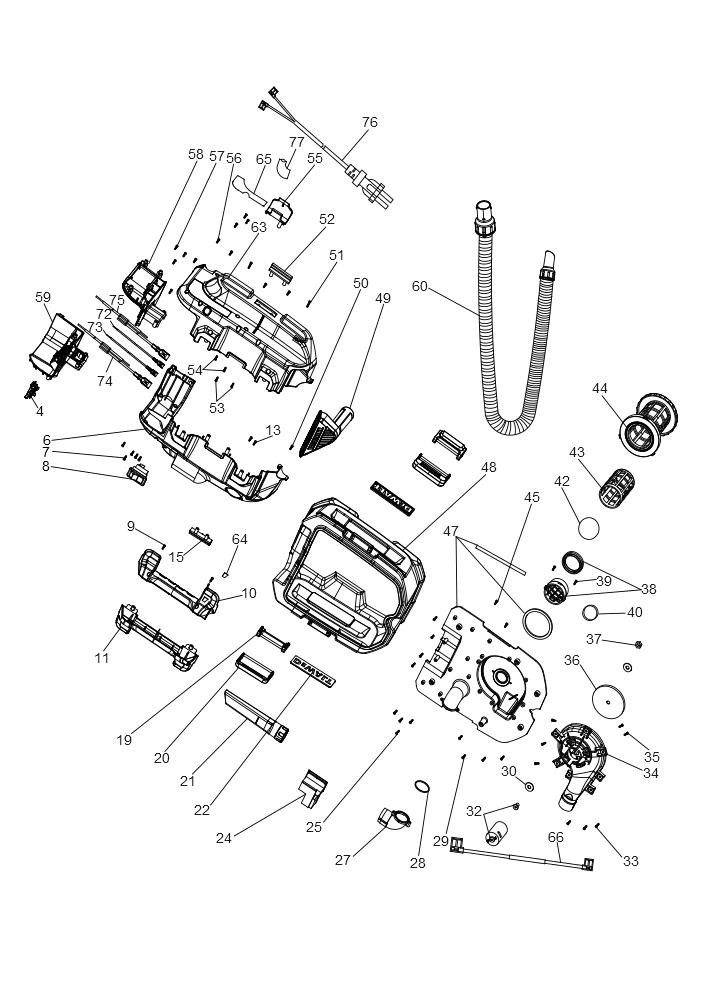

Exploded Diagram A Diagram and Parts List for Type 2 DeWALT Utility Vacuum
Exploded Diagram A
Previous Showing All Parts Next
Exploded Diagram A
Exploded Diagram A Diagram and Parts List for Type 2 DeWALT Utility Vacuum
  • 4
    Terminal Block, Slide Pack – Part Number: 5140128-32
    Terminal Block, Slide Pack
    Part Number: 5140128-32
      On Order
    $6.16
  • 5
    Terminal Block, Power Pack – Part Number: 5140128-33
    Terminal Block, Power Pack
    Part Number: 5140128-33
      In Stock
    $6.16
  • 6
    Clamshell Hsg, Right – Part Number: 5140128-34
    Clamshell Hsg, Right
    Part Number: 5140128-34
      In Stock
    $36.24
  • 7
    Screw – Part Number: 5140128-35
    Screw
    Part Number: 5140128-35
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 8
    Switch – Part Number: 5140058-09
    Switch
    Part Number: 5140058-09
    ★★★★★
    ★★★★★
    (7)
      In Stock
    $32.76
  • 9
    Screw – Part Number: 5140128-36
    Screw
    Part Number: 5140128-36
      Special Order
    $6.16
  • 10
    Left Handle – Part Number: 5140128-37
    Left Handle
    Part Number: 5140128-37
      No Longer Available
  • 11
    Right Handle – Part Number: 5140128-38
    Right Handle
    Part Number: 5140128-38
      No Longer Available
  • 15
    INSERT – Part Number: 5170063-13
    INSERT
    Part Number: 5170063-13
      Special Order
    $6.16
  • 19
    Latch,lower – Part Number: 5140128-40
    Latch,lower
    Part Number: 5140128-40
      On Order
    $6.16
  • 20
    Latch, Upper – Part Number: 5140128-41
    Latch, Upper
    Part Number: 5140128-41
      In Stock
    $6.16
  • 21
    Crevice Tool – Part Number: N195974
    Crevice Tool
    Part Number: N195974
      In Stock
    $6.65
  • 22
    Brand Label – Part Number: 5140128-43
    Brand Label
    Part Number: 5140128-43
      Special Order
    $6.16
  • 24
    PCB SA – Part Number: 5170048-70
    PCB SA
    Part Number: 5170048-70
      Special Order
    $69.61
  • 25
    Screw, M4X10L – Part Number: 5140017-30
    Screw, M4X10L
    Part Number: 5140017-30
      Special Order
    $6.16
  • 27
    Deflector – Part Number: 5140128-45
    Deflector
    Part Number: 5140128-45
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $6.16
  • 28
    Rubber Seal – Part Number: 5140128-46
    Rubber Seal
    Part Number: 5140128-46
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 29
    Screw – Part Number: 5140046-74
    Screw
    Part Number: 5140046-74
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 30
    Ring – Part Number: 5140128-47
    Ring
    Part Number: 5140128-47
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 32
    Motor – Part Number: 5140128-48
    Motor
    Part Number: 5140128-48
    ★★★★★
    ★★★★★
    (4)
      In Stock
    $41.30
  • 33
    Screw – Part Number: 5140128-49
    Screw
    Part Number: 5140128-49
      No Longer Available
  • 34
    Motor Mount – Part Number: 5140128-50
    Motor Mount
    Part Number: 5140128-50
      In Stock
    $10.46
  • 35
    Motor Mount Hdwe – Part Number: 5140128-51
    Motor Mount Hdwe
    Part Number: 5140128-51
      Special Order
    $6.16
  • 36
    Fan Assembly – Part Number: 5140017-20
    Fan Assembly
    Part Number: 5140017-20
    ★★★★★
    ★★★★★
    (1)
      On Order
    $8.91
  • 38
    Filter Support – Part Number: 5140128-52
    Filter Support
    Part Number: 5140128-52
      Special Order
    $6.16
  • 39
    Screw – Part Number: 5140128-53
    Screw
    Part Number: 5140128-53
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 40
    PREFILTER – Part Number: 5140162-00
    PREFILTER
    Part Number: 5140162-00
      Special Order
    $6.16
  • 42
    Ball,float – Part Number: 5140128-55
    Ball,float
    Part Number: 5140128-55
      In Stock
    $8.91
  • 43
    Float Cage – Part Number: 5140128-56
    Float Cage
    Part Number: 5140128-56
      In Stock
    $6.16
  • 44
    Filter Assembly – Part Number: 5140128-57
    Filter Assembly
    Part Number: 5140128-57
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $63.19
  • 45
    Screw – Part Number: 5140128-58
    Screw
    Part Number: 5140128-58
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 47
    Base Cover – Part Number: 5140128-59
    Base Cover
    Part Number: 5140128-59
      In Stock
    $32.49
  • 48
    Tank – Part Number: 5140128-60
    Tank
    Part Number: 5140128-60
      In Stock
    $61.14
  • 49
    NOZZLE – Part Number: N501675
    NOZZLE
    Part Number: N501675
      Special Order
    $6.16
  • 50
    Screw – Part Number: 5140128-62
    Screw
    Part Number: 5140128-62
      No Longer Available
  • 51
    Screw,M4 – Part Number: 5140017-38
    Screw,M4
    Part Number: 5140017-38
      Special Order
    $6.16
  • 52
    Clamshell Insert, Left Housing – Part Number: 5170063-14
    Clamshell Insert, Left Housing
    Part Number: 5170063-14
      In Stock
    $6.16
  • 53
    Screw – Part Number: 5140128-35
    Screw
    Part Number: 5140128-35
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 54
    Screw – Part Number: 5140128-35
    Screw
    Part Number: 5140128-35
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 55
    Hose Clip – Part Number: 5140128-64
    Hose Clip
    Part Number: 5140128-64
      In Stock
    $6.16
  • 57
    Screw – Part Number: 5140128-36
    Screw
    Part Number: 5140128-36
      Special Order
    $6.16
  • 58
    BATTERY CASE SA – Part Number: 5170048-59
    BATTERY CASE SA
    Part Number: 5170048-59
      Special Order
    $8.10
  • 59
    BATTERY CASE SA – Part Number: 5170048-60
    BATTERY CASE SA
    Part Number: 5170048-60
      Special Order
    $8.10
  • 60
    Hose Assembly – Part Number: 5140128-68
    Hose Assembly
    Part Number: 5140128-68
    ★★★★★
    ★★★★★
    (6)
      In Stock
    $32.69
  • 63
    Clamshell Hsg, Left – Part Number: 5140128-77
    Clamshell Hsg, Left
    Part Number: 5140128-77
      In Stock
    $38.49
  • 64
    Label – Part Number: N244354
    Label
    Part Number: N244354
      No Longer Available
  • 65
    RATING LABEL – Part Number: N752742
    RATING LABEL
    Part Number: N752742
      Special Order
    $6.16
  • 66
    Motor Lead Wire Assy – Part Number: 5140128-76
    Motor Lead Wire Assy
    Part Number: 5140128-76
      In Stock
    $8.00
  • 69
    Lead Wire – Part Number: 5140128-69
    Lead Wire
    Part Number: 5140128-69
      Special Order
    $6.16
  • 70
    Lead Wire – Part Number: 5140128-70
    Lead Wire
    Part Number: 5140128-70
      Special Order
    $6.16
  • 71
    Lead Wire – Part Number: 5140128-71
    Lead Wire
    Part Number: 5140128-71
      Special Order
    $6.16
  • 72
    Lead Wire – Part Number: 5140128-72
    Lead Wire
    Part Number: 5140128-72
      Special Order
    $6.16
  • 73
    Lead Wire – Part Number: 5140128-73
    Lead Wire
    Part Number: 5140128-73
      Special Order
    $6.16
  • 74
    Lead Wire – Part Number: 5140128-74
    Lead Wire
    Part Number: 5140128-74
      No Longer Available
  • 75
    Lead Wire – Part Number: 5140128-75
    Lead Wire
    Part Number: 5140128-75
      No Longer Available
  • 76
    Cord – Part Number: N633392
    Cord
    Part Number: N633392
      Special Order
    $20.49
  • 77
    HEYCO – Part Number: N633394
    HEYCO
    Part Number: N633394
      Special Order
    $6.16
