Bosch Parts

Bosch All Purpose Vacuum Cleane Utility Vacuum Replacement Parts For Model VAC090AH (3601JC3111)

We Sell Only Genuine Bosch Parts

Popular Parts for Bosch VAC090AH (3601JC3111)

Search Within Model

Browse all Parts Search by Area
Section 1 Diagram and Parts List for VAC090AH 3601JC3111 Bosch Utility Vacuum
Section 1
Section 2 Diagram and Parts List for VAC090AH 3601JC3111 Bosch Utility Vacuum
Section 2
Section 3 Diagram and Parts List for VAC090AH 3601JC3111 Bosch Utility Vacuum
Section 3
Section 4 Diagram and Parts List for VAC090AH 3601JC3111 Bosch Utility Vacuum
Section 4
Section 5 Diagram and Parts List for VAC090AH 3601JC3111 Bosch Utility Vacuum
Section 5
Section 6 Diagram and Parts List for VAC090AH 3601JC3111 Bosch Utility Vacuum
Section 6
Previous Showing All Parts Next
Section 1

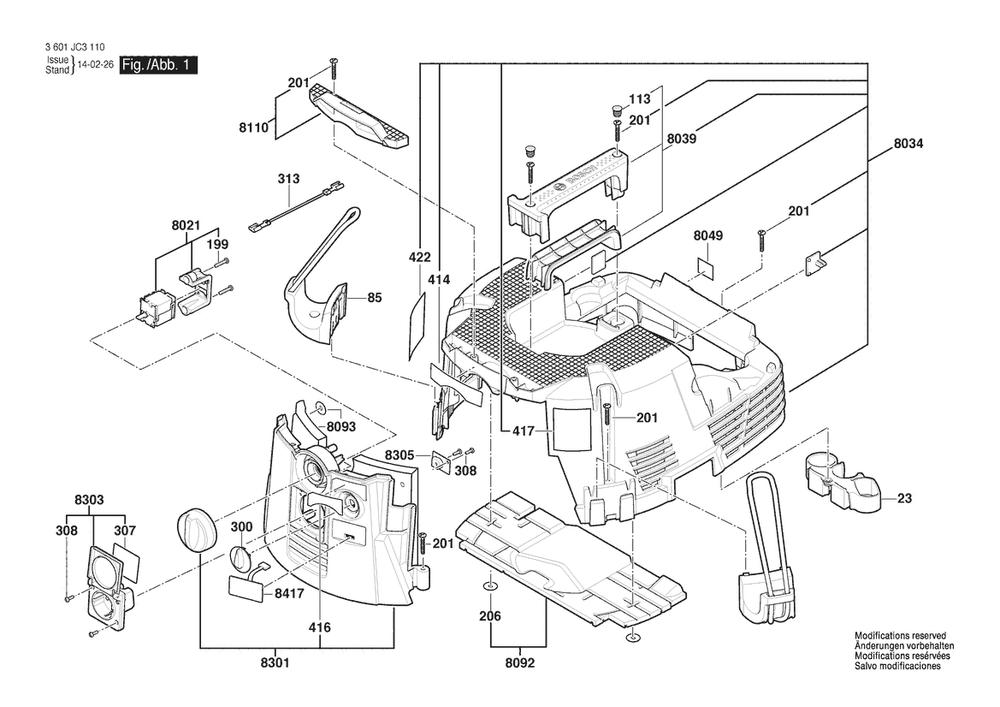

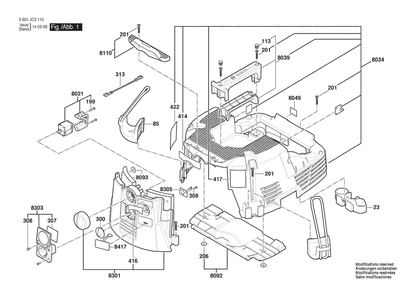

Section 1 Diagram and Parts List for VAC090AH 3601JC3111 Bosch Utility Vacuum
  • 23
    SUPPORT – Part Number: 2609200453
    SUPPORT
    Part Number: 2609200453
      Special Order
    $7.36
  • 85
    HOSE HOLDER – Part Number: 2609200436
    HOSE HOLDER
    Part Number: 2609200436
      Special Order
    $43.12
  • 113
    PLUG – Part Number: 2609200406
    PLUG
    Part Number: 2609200406
      Special Order
    $6.16
  • 199
    SCREW – Part Number: 2609200422
    SCREW
    Part Number: 2609200422
      Special Order
    $6.16
  • 201
    SCREW – Part Number: 2609200410
    SCREW
    Part Number: 2609200410
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 206
    POSITIONING ELEMENT – Part Number: 2609200414
    POSITIONING ELEMENT
    Part Number: 2609200414
      Special Order
    $6.16
  • 300
    KNOB – Part Number: 2609200445
    KNOB
    Part Number: 2609200445
      Special Order
    $6.16
  • 307
    WARNING LABEL – Part Number: 2610033191
    WARNING LABEL
    Part Number: 2610033191
      Special Order
    $6.16
  • 308
    SCREW – Part Number: 2609200438
    SCREW
    Part Number: 2609200438
      Special Order
    $6.16
  • 313
    CABLE – Part Number: 2610033193
    CABLE
    Part Number: 2610033193
      Special Order
    $39.62
  • 414
    LABEL – Part Number: 2610033194
    LABEL
    Part Number: 2610033194
      Special Order
    $6.16
  • 416
    LABEL – Part Number: 2610033204
    LABEL
    Part Number: 2610033204
      Special Order
    $7.36
  • 417
    WARNING LABEL – Part Number: 2610033206
    WARNING LABEL
    Part Number: 2610033206
      Special Order
    $6.16
  • 422
    WARNING LABEL – Part Number: 2610033205
    WARNING LABEL
    Part Number: 2610033205
      Special Order
    $6.16
  • 8021
    SWITCH – Part Number: 2609200388
    SWITCH
    Part Number: 2609200388
      In Stock
    $47.82
  • 8034
    COVER – Part Number: 2610033020
    COVER
    Part Number: 2610033020
      Special Order
    $133.25
  • 8039
    HANDLE – Part Number: 2609200444
    HANDLE
    Part Number: 2609200444
      Special Order
    $27.14
  • 8049
    Nameplate – Part Number: 2610047951
    Nameplate
    Part Number: 2610047951
      No Longer Available
  • 8092
    INSULATING MAT – Part Number: 2610033195
    INSULATING MAT
    Part Number: 2610033195
      Special Order
    $24.55
  • 8093
    INSULATING MAT – Part Number: 2610033232
    INSULATING MAT
    Part Number: 2610033232
      Special Order
    $19.56
  • 8110
    HOLDER – Part Number: 2609200435
    HOLDER
    Part Number: 2609200435
      Special Order
    $19.56
  • 8301
    CONTROL PANEL – Part Number: 2610033199
    CONTROL PANEL
    Part Number: 2610033199
      Special Order
    $61.08
  • 8303
    PLUG SOCKET – Part Number: 2610033197
    PLUG SOCKET
    Part Number: 2610033197
      In Stock
    $69.20
  • 8305
    CONTROL BOARD – Part Number: 2609200383
    CONTROL BOARD
    Part Number: 2609200383
      In Stock
    $54.87
  • 8417
    KEYBOARD – Part Number: 2609200387
    KEYBOARD
    Part Number: 2609200387
      In Stock
    $61.08
Section 2

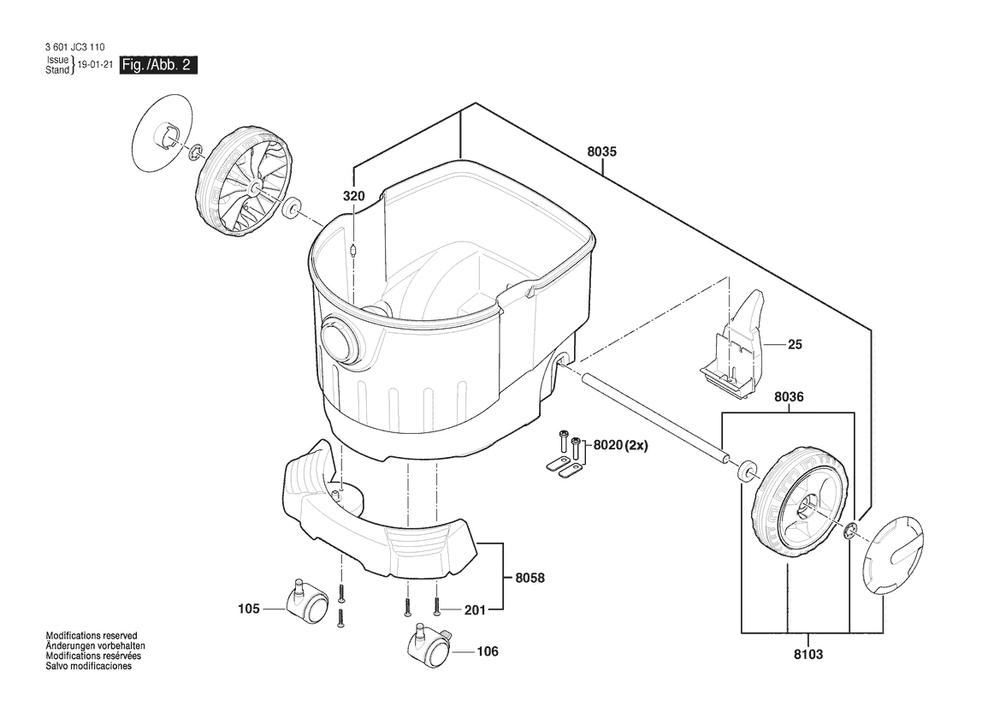

Section 2 Diagram and Parts List for VAC090AH 3601JC3111 Bosch Utility Vacuum
  • 25
    SUPPORT – Part Number: 2609200452
    SUPPORT
    Part Number: 2609200452
      In Stock
    $9.76
  • 105
    WHEEL – Part Number: 2609200450
    WHEEL
    Part Number: 2609200450
      In Stock
    $11.29
  • 106
    WHEEL – Part Number: 2609200451
    WHEEL
    Part Number: 2609200451
      In Stock
    $21.96
  • 199
    SCREW – Part Number: 2609200422
    SCREW
    Part Number: 2609200422
      Special Order
    $6.16
  • 201
    SCREW – Part Number: 2609200410
    SCREW
    Part Number: 2609200410
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 320
    BOLT – Part Number: 2609200456
    BOLT
    Part Number: 2609200456
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 8020
    SUPPORT – Part Number: 1607000D8X
    SUPPORT
    Part Number: 1607000D8X
      Special Order
    $24.55
  • 8035
    CANISTER – Part Number: 2610033230
    CANISTER
    Part Number: 2610033230
      In Stock
    $111.47
  • 8036
    AXLE – Part Number: 2609200458
    AXLE
    Part Number: 2609200458
      In Stock
    $21.96
  • 8058
    BUMPER – Part Number: 2609200449
    BUMPER
    Part Number: 2609200449
      Special Order
    $39.62
  • 8103
    WHEEL – Part Number: 2610033229
    WHEEL
    Part Number: 2610033229
      In Stock
    $34.71
Section 3

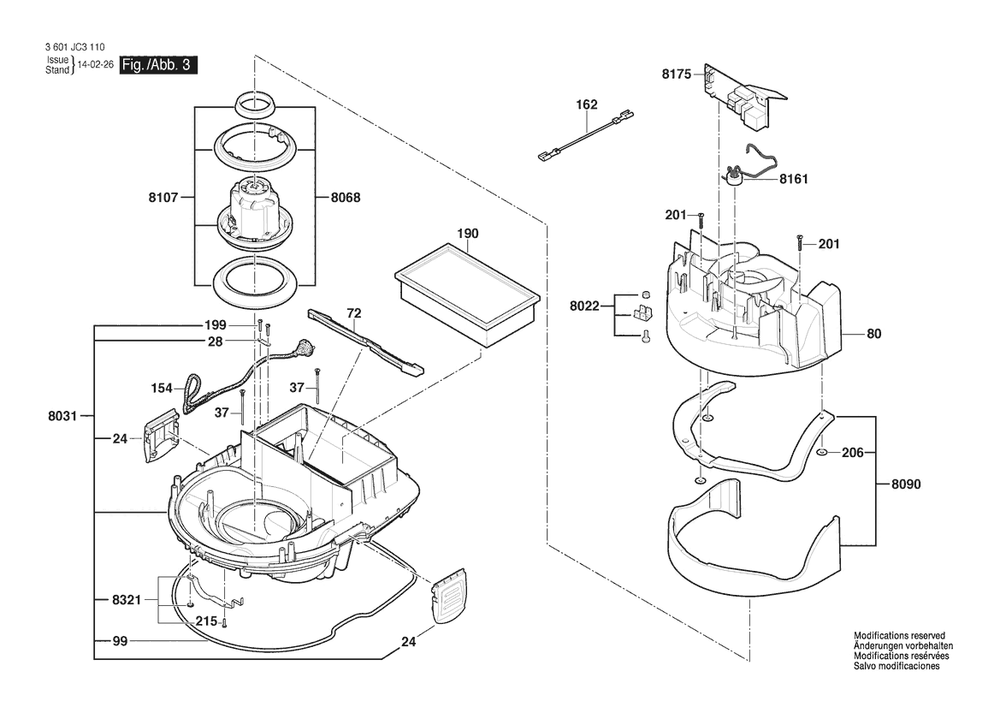

Section 3 Diagram and Parts List for VAC090AH 3601JC3111 Bosch Utility Vacuum
  • 24
    LOCKING PIECE – Part Number: 2609200425
    LOCKING PIECE
    Part Number: 2609200425
      In Stock
    Minimum Quantity of 2 required
    $8.50
  • 28
    CLAMPING PIECE – Part Number: 2609200423
    CLAMPING PIECE
    Part Number: 2609200423
      Special Order
    $7.36
  • 37
    PROBE – Part Number: 2609200427
    PROBE
    Part Number: 2609200427
      Special Order
    $6.16
  • 72
    SEAL – Part Number: 2609200420
    SEAL
    Part Number: 2609200420
      Special Order
    $14.94
  • 80
    HOUSING – Part Number: 2610033209
    HOUSING
    Part Number: 2610033209
      Special Order
    $94.08
  • 99
    SEAL – Part Number: 2609200424
    SEAL
    Part Number: 2609200424
      In Stock
    $11.29
  • 154
    CORD – Part Number: 2610033210
    CORD
    Part Number: 2610033210
      Special Order
    $94.08
  • 162
    CABLE – Part Number: 2610033211
    CABLE
    Part Number: 2610033211
      Special Order
    $6.16
  • 190
    FILTER – Part Number: 1600A01317
    FILTER
    Part Number: 1600A01317
      Special Order
    $120.40
  • 199
    SCREW – Part Number: 2609200422
    SCREW
    Part Number: 2609200422
      Special Order
    $6.16
  • 201
    SCREW – Part Number: 2609200410
    SCREW
    Part Number: 2609200410
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 206
    POSITIONING ELEMENT – Part Number: 2609200414
    POSITIONING ELEMENT
    Part Number: 2609200414
      Special Order
    $6.16
  • 215
    SCREW – Part Number: 2609200397
    SCREW
    Part Number: 2609200397
      Special Order
    $6.16
  • 8022
    CONTACT – Part Number: 2610034324
    CONTACT
    Part Number: 2610034324
      Special Order
    $27.14
  • 8031
    HOUSING – Part Number: 2609200493
    HOUSING
    Part Number: 2609200493
      Special Order
    $161.49
  • 8068
    SEAL – Part Number: 2609200431
    SEAL
    Part Number: 2609200431
      Special Order
    $35.06
  • 8090
    INSULATING MAT – Part Number: 2609200413
    INSULATING MAT
    Part Number: 2609200413
      Special Order
    $29.71
  • 8107
    MOTOR – Part Number: 2610033213
    MOTOR
    Part Number: 2610033213
      On Order
    $272.88
  • 8161
    CABLE – Part Number: 2610033212
    CABLE
    Part Number: 2610033212
      Special Order
    $47.82
  • 8175
    CIRCUIT BOARD – Part Number: 2609200561
    CIRCUIT BOARD
    Part Number: 2609200561
      Special Order
    $272.88
  • 8303
    PLUG SOCKET – Part Number: 2610033197
    PLUG SOCKET
    Part Number: 2610033197
      In Stock
    $69.20
  • 8321
    SPRING HOUSING – Part Number: 2609200428
    SPRING HOUSING
    Part Number: 2609200428
      Special Order
    $19.56
Section 4
Section 4 Diagram and Parts List for VAC090AH 3601JC3111 Bosch Utility Vacuum
  • 27
    MAGNET – Part Number: 2609200401
    MAGNET
    Part Number: 2609200401
      Special Order
    $6.16
  • 29
    SUPPORT – Part Number: 2609200390
    SUPPORT
    Part Number: 2609200390
      Special Order
    $14.94
  • 47
    SPRING – Part Number: 2609200483
    SPRING
    Part Number: 2609200483
      Special Order
    $11.29
  • 100
    O-RING – Part Number: 2609200392
    O-RING
    Part Number: 2609200392
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 113
    PLUG – Part Number: 2609200406
    PLUG
    Part Number: 2609200406
      Special Order
    $6.16
  • 170
    MAGNET – Part Number: 2609200555
    MAGNET
    Part Number: 2609200555
      Special Order
    $86.44
  • 205
    SCREW – Part Number: 2609200400
    SCREW
    Part Number: 2609200400
      Special Order
    $6.16
  • 210
    WASHER – Part Number: 2609200399
    WASHER
    Part Number: 2609200399
      Special Order
    $6.16
  • 215
    SCREW – Part Number: 2609200397
    SCREW
    Part Number: 2609200397
      Special Order
    $6.16
  • 322
    FASTENING PART – Part Number: 2609200461
    FASTENING PART
    Part Number: 2609200461
      Special Order
    $6.16
  • 419
    WARNING LABEL – Part Number: 2610034323
    WARNING LABEL
    Part Number: 2610034323
      Special Order
    $12.97
  • 420
    LABEL – Part Number: 2610027618
    LABEL
    Part Number: 2610027618
      Special Order
    $7.36
  • 8030
    VALVE PLATE – Part Number: 1607000F51
    VALVE PLATE
    Part Number: 1607000F51
      In Stock
    $47.82
  • 8032
    COVERING CAP – Part Number: 2610033218
    COVERING CAP
    Part Number: 2610033218
      In Stock
    $120.40
  • 8033
    COVER – Part Number: 2609200391
    COVER
    Part Number: 2609200391
      Special Order
    $62.59
  • 8111
    HOLDER – Part Number: 2609200407
    HOLDER
    Part Number: 2609200407
      Special Order
    $21.96
  • 8113
    FASTENING PARTS – Part Number: 2609200405
    FASTENING PARTS
    Part Number: 2609200405
      Special Order
    $19.56
  • 8115
    FILTER COVER – Part Number: 2609200393
    FILTER COVER
    Part Number: 2609200393
      Special Order
    $29.71
  • 8160
    MAGNET – Part Number: 2610033226
    MAGNET
    Part Number: 2610033226
      Special Order
    $111.47
  • 8161
    CABLE – Part Number: 2610033212
    CABLE
    Part Number: 2610033212
      Special Order
    $47.82
  • 8162
    CABLE – Part Number: 1600A01A4P
    CABLE
    Part Number: 1600A01A4P
      Special Order
    $29.71
Section 5

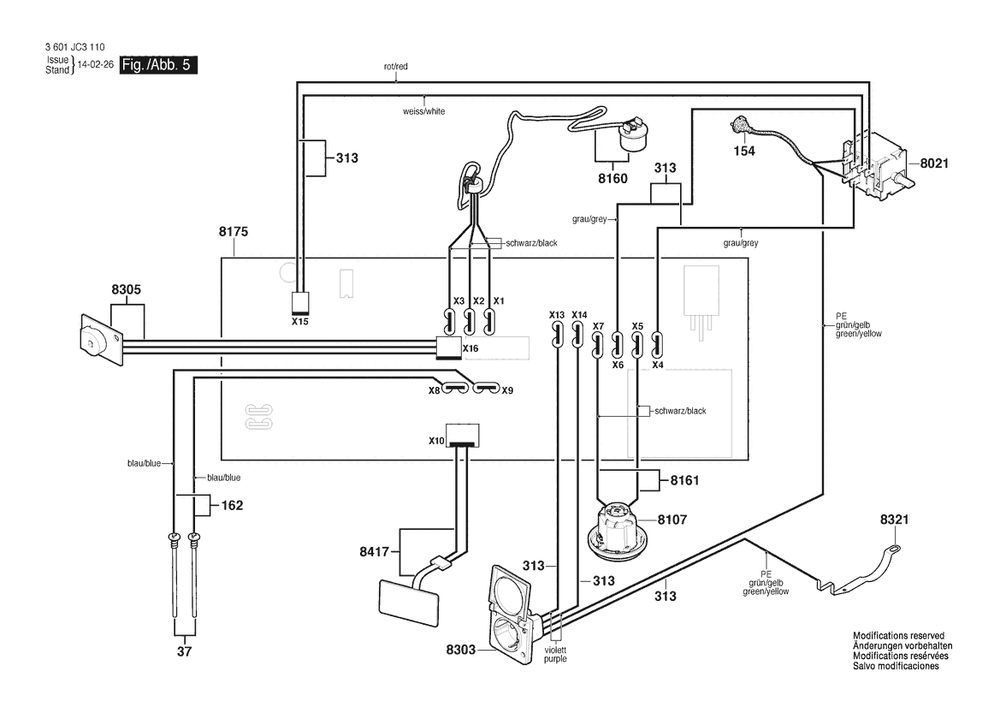

Section 5 Diagram and Parts List for VAC090AH 3601JC3111 Bosch Utility Vacuum
  • 37
    PROBE – Part Number: 2609200427
    PROBE
    Part Number: 2609200427
      Special Order
    $6.16
  • 154
    CORD – Part Number: 2610033210
    CORD
    Part Number: 2610033210
      Special Order
    $94.08
  • 162
    CABLE – Part Number: 2610033211
    CABLE
    Part Number: 2610033211
      Special Order
    $6.16
  • 313
    CABLE – Part Number: 2610033193
    CABLE
    Part Number: 2610033193
      Special Order
    $39.62
  • 8021
    SWITCH – Part Number: 2609200388
    SWITCH
    Part Number: 2609200388
      In Stock
    $47.82
  • 8032
    COVERING CAP – Part Number: 2610033218
    COVERING CAP
    Part Number: 2610033218
      In Stock
    $120.40
  • 8107
    MOTOR – Part Number: 2610033213
    MOTOR
    Part Number: 2610033213
      On Order
    $272.88
  • 8160
    MAGNET – Part Number: 2610033226
    MAGNET
    Part Number: 2610033226
      Special Order
    $111.47
  • 8161
    CABLE – Part Number: 2610033212
    CABLE
    Part Number: 2610033212
      Special Order
    $47.82
  • 8175
    CIRCUIT BOARD – Part Number: 2609200561
    CIRCUIT BOARD
    Part Number: 2609200561
      Special Order
    $272.88
  • 8303
    PLUG SOCKET – Part Number: 2610033197
    PLUG SOCKET
    Part Number: 2610033197
      In Stock
    $69.20
  • 8305
    CONTROL BOARD – Part Number: 2609200383
    CONTROL BOARD
    Part Number: 2609200383
      In Stock
    $54.87
  • 8321
    SPRING HOUSING – Part Number: 2609200428
    SPRING HOUSING
    Part Number: 2609200428
      Special Order
    $19.56
  • 8417
    KEYBOARD – Part Number: 2609200387
    KEYBOARD
    Part Number: 2609200387
      In Stock
    $61.08
Section 6
Section 6 Diagram and Parts List for VAC090AH 3601JC3111 Bosch Utility Vacuum
  • 250
    CLAMPING RING – Part Number: 2609200454
    CLAMPING RING
    Part Number: 2609200454
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 251
    SUCTION PIPE – Part Number: 2609200497
    SUCTION PIPE
    Part Number: 2609200497
      In Stock
    $12.97
  • 259
    NOZZLE – Part Number: 2609200462
    NOZZLE
    Part Number: 2609200462
      Special Order
    $6.16
  • 260
    ADAPTER – Part Number: 1600A030KS
    ADAPTER
    Part Number: 1600A030KS
      Special Order
    $7.36
  • 313
    CABLE – Part Number: 2610033193
    CABLE
    Part Number: 2610033193
      Special Order
    $39.62
  • 8257
    HOSE – Part Number: 2608000A09
    HOSE
    Part Number: 2608000A09
      In Stock
    $102.70
