Panasonic Vacuum Cleaner Upright Vacuum Replacement Parts For Model MC-V5745-02

We Sell Only Genuine Panasonic Parts

Popular Parts for MC-V5745-02

Search Within Model

Questions & Answers for Panasonic MC-V5745-02
Browse all Parts Search by Area
Page A Diagram and Parts List for  Panasonic Upright Vacuum
Page A
Page B Diagram and Parts List for  Panasonic Upright Vacuum
Page B
Page C Diagram and Parts List for  Panasonic Upright Vacuum
Page C
Previous Showing All Parts Next
Page A

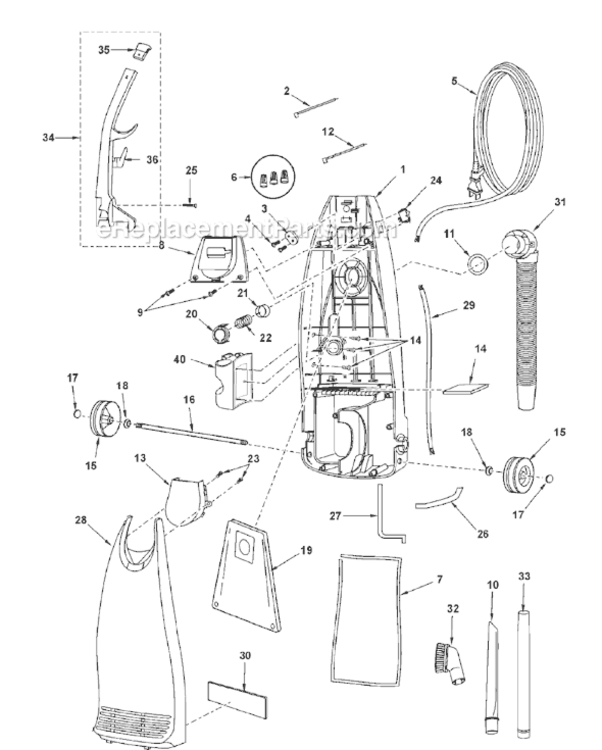

Page A Diagram and Parts List for  Panasonic Upright Vacuum
  • A1
    Compartment – Part Number: AC78KBJEZV07
    Compartment
    Part Number: AC78KBJEZV07
      No Longer Available
  • A2
    Wire – Part Number: AC44GYVZU00
    Wire
    Part Number: AC44GYVZU00
      No Longer Available
  • A3
    Stopper – Part Number: AMC62E-J2000
    Stopper
    Part Number: AMC62E-J2000
      No Longer Available
  • A4
    Screw – Part Number: AXTN416BFY
    Screw
    Part Number: AXTN416BFY
      No Longer Available
  • A5
    Cable – Part Number: AC97EADG1V06
    Cable
    Part Number: AC97EADG1V06
      No Longer Available
  • A6
    Wire Connector – Part Number: AMC-1CTCE23
    Wire Connector
    Part Number: AMC-1CTCE23
      Special Order
    $31.03
  • A7
    Cushion – Part Number: AC66KAJFZ00
    Cushion
    Part Number: AC66KAJFZ00
      No Longer Available
  • A8
    Cover – Part Number: AC03EAJDZV06
    Cover
    Part Number: AC03EAJDZV06
      No Longer Available
  • A9
    Screw – Part Number: AXTN416BFY
    Screw
    Part Number: AXTN416BFY
      No Longer Available
  • A10
    Crevice Tool – Part Number: AC60RZFZVU6
    Crevice Tool
    Part Number: AC60RZFZVU6
      No Longer Available
  • A12
    Wire – Part Number: AMC44G-TDZU000
    Wire
    Part Number: AMC44G-TDZU000
      No Longer Available
  • A13
    Cover – Part Number: AC21TAJDZV07
    Cover
    Part Number: AC21TAJDZV07
      No Longer Available
  • A14
    Filter – Part Number: AC37KAJDZ00
    Filter
    Part Number: AC37KAJDZ00
      No Longer Available
  • A15
    Wheel – Part Number: AMC01C-V00U
    Wheel
    Part Number: AMC01C-V00U
      No Longer Available
  • A16
    Shaft – Part Number: AC16CUSZ00
    Shaft
    Part Number: AC16CUSZ00
      No Longer Available
  • A17
    Wheel – Part Number: AC74SUSZ00
    Wheel
    Part Number: AC74SUSZ00
      Special Order
    $28.96
  • A18
    Washer – Part Number: AXWG6E115FY
    Washer
    Part Number: AXWG6E115FY
      Special Order
    $29.99
  • A19
    Vacuum Bag, Type U-6 – Part Number: MC-V145MT
    Vacuum Bag, Type U-6
    Part Number: MC-V145MT
      No Longer Available
  • A20
    Protector Case – Part Number: AC68KAJDZV06
    Protector Case
    Part Number: AC68KAJDZV06
      No Longer Available
  • A21
    Protector – Part Number: AMC70K-V0Z00
    Protector
    Part Number: AMC70K-V0Z00
      No Longer Available
  • A22
    Protector Spring – Part Number: AC70KAGZZR00
    Protector Spring
    Part Number: AC70KAGZZR00
      Special Order
    $4.28
  • A23
    Screw – Part Number: AXTN416BFY
    Screw
    Part Number: AXTN416BFY
      No Longer Available
  • A24
    Switch – Part Number: AC01EYVZV06
    Switch
    Part Number: AC01EYVZV06
      No Longer Available
  • A25
    Screw (Handle) – Part Number: AMC73B-ZAZ0000
    Screw (Handle)
    Part Number: AMC73B-ZAZ0000
      No Longer Available
  • A27
    Gasket – Part Number: AC40AYUZV00
    Gasket
    Part Number: AC40AYUZV00
      No Longer Available
  • A29
    CORD – Part Number: AMC37G-V200U
    CORD
    Part Number: AMC37G-V200U
      No Longer Available
  • A30
    Filter – Part Number: MC-V190H
    Filter
    Part Number: MC-V190H
      No Longer Available
  • A31
    Hose – Part Number: AC84PASKZV06
    Hose
    Part Number: AC84PASKZV06
      No Longer Available
  • A32
    Vacuum Dust Brush – Part Number: AC88RYUZV06
    Vacuum Dust Brush
    Part Number: AC88RYUZV06
      No Longer Available
  • A33
    Extension Wand – Part Number: AC40PZG1V06
    Extension Wand
    Part Number: AC40PZG1V06
      No Longer Available
  • A34
    Handle – Part Number: AC64BAJDZV07
    Handle
    Part Number: AC64BAJDZV07
      No Longer Available
  • A35
    Cap – Part Number: AC76BAJDZV07
    Cap
    Part Number: AC76BAJDZV07
      No Longer Available
  • A36
    Hook – Part Number: AMC53E-ZAZV007
    Hook
    Part Number: AMC53E-ZAZV007
      No Longer Available
  • A37
    Wand – Part Number: AC40PJPZV06
    Wand
    Part Number: AC40PJPZV06
      No Longer Available
  • A38
    Ring – Part Number: AC43PAFXZV07
    Ring
    Part Number: AC43PAFXZV07
      No Longer Available
  • A39
    Handle – Part Number: AC95BAJDZV07
    Handle
    Part Number: AC95BAJDZV07
      No Longer Available
  • A40
    Holder – Part Number: AC70PAJDZV07
    Holder
    Part Number: AC70PAJDZV07
      No Longer Available
  • A41
    Screw – Part Number: AXTN416BFY
    Screw
    Part Number: AXTN416BFY
      No Longer Available
Page B

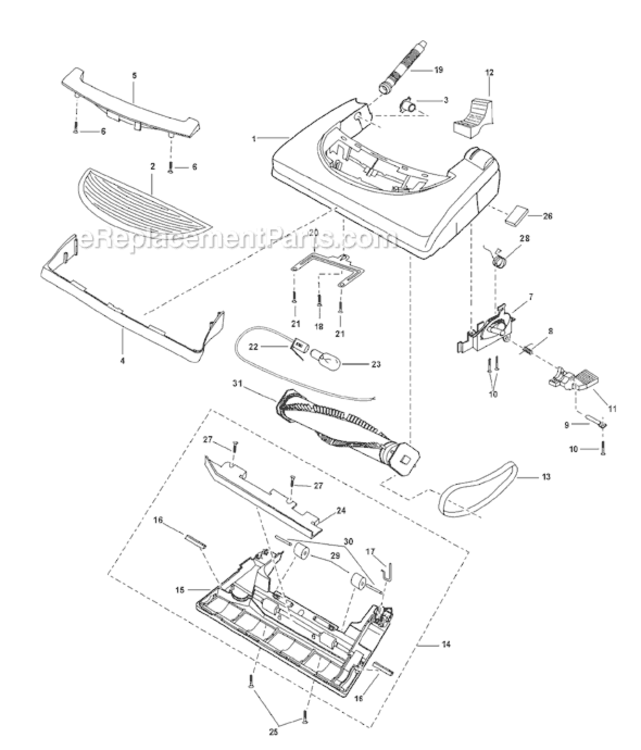

Page B Diagram and Parts List for  Panasonic Upright Vacuum
  • B2
    Window – Part Number: AC21HAFVZ00
    Window
    Part Number: AC21HAFVZ00
      No Longer Available
  • B3
    Shaft – Part Number: AMC25S-V00
    Shaft
    Part Number: AMC25S-V00
      In Stock
    $6.16
  • B4
    GUARD – Part Number: AC10AAGZZV07
    GUARD
    Part Number: AC10AAGZZV07
      No Longer Available
  • B6
    Screw (Motor Case) – Part Number: AXTN420BFY
    Screw (Motor Case)
    Part Number: AXTN420BFY
      No Longer Available
  • B7
    Handle – Part Number: AC92BAFWZU01
    Handle
    Part Number: AC92BAFWZU01
      No Longer Available
  • B9
    Shaft – Part Number: AMC-51A-V30
    Shaft
    Part Number: AMC-51A-V30
      No Longer Available
  • B10
    Screw – Part Number: AXTN414BFY
    Screw
    Part Number: AXTN414BFY
      No Longer Available
  • B11
    Pedal – Part Number: AMC47A-2V0U
    Pedal
    Part Number: AMC47A-2V0U
      No Longer Available
  • B12
    Cover – Part Number: AC42AAFYZV06
    Cover
    Part Number: AC42AAFYZV06
      No Longer Available
  • B13
    Vacuum Belt, Type Ub-8 – Part Number: MC-V270B
    Vacuum Belt, Type Ub-8
    Part Number: MC-V270B
      No Longer Available
  • B14
    Bottom plate, v6405/v7375/v7395 – Part Number: AC91AAKWZV07
    Bottom plate, v6405/v7375/v7395
    Part Number: AC91AAKWZV07
      No Longer Available
  • B15
    Plate – Part Number: AC27AAKWZV07
    Plate
    Part Number: AC27AAKWZV07
      No Longer Available
  • B16
    Packing, Lower Plate – Part Number: AC19AARKZV00
    Packing, Lower Plate
    Part Number: AC19AARKZV00
      Special Order
    $4.28
  • B17
    Cover – Part Number: AC43SAFVZ00
    Cover
    Part Number: AC43SAFVZ00
      No Longer Available
  • B18
    Screw – Part Number: AMC68A-ZAZ0000
    Screw
    Part Number: AMC68A-ZAZ0000
      No Longer Available
  • B19
    Hose – Part Number: AC34PAJDZV06
    Hose
    Part Number: AC34PAJDZV06
      Special Order
    $39.32
  • B20
    Support – Part Number: AC53KAFVZ00
    Support
    Part Number: AC53KAFVZ00
      No Longer Available
  • B21
    Screw – Part Number: AXTN416BFY
    Screw
    Part Number: AXTN416BFY
      No Longer Available
  • B22
    Socket, headlight v5005, v7300 series – Part Number: AC93HURZ00
    Socket, headlight v5005, v7300 series
    Part Number: AC93HURZ00
      Special Order
    $27.58
  • B23
    Lamp – Part Number: AC28GADFZ00
    Lamp
    Part Number: AC28GADFZ00
      Special Order
    $5.71
  • B25
    Screw – Part Number: AMC68A-ZAZ0000
    Screw
    Part Number: AMC68A-ZAZ0000
      No Longer Available
  • B26
    Nozzle Packing – Part Number: AC04RAFWZ000
    Nozzle Packing
    Part Number: AC04RAFWZ000
      No Longer Available
  • B27
    Screw – Part Number: AXTN416BFY
    Screw
    Part Number: AXTN416BFY
      No Longer Available
  • B28
    Spring – Part Number: AC81HAGZZ00
    Spring
    Part Number: AC81HAGZZ00
      No Longer Available
  • B29
    Wheel – Part Number: AC90QNGZV06
    Wheel
    Part Number: AC90QNGZV06
      No Longer Available
  • B30
    Shaft – Part Number: AC16CNXZ00
    Shaft
    Part Number: AC16CNXZ00
      In Stock
    $18.52
  • B31
    Agitator – Part Number: AC84RDKCZ000
    Agitator
    Part Number: AC84RDKCZ000
      Special Order
    $73.79
Page C

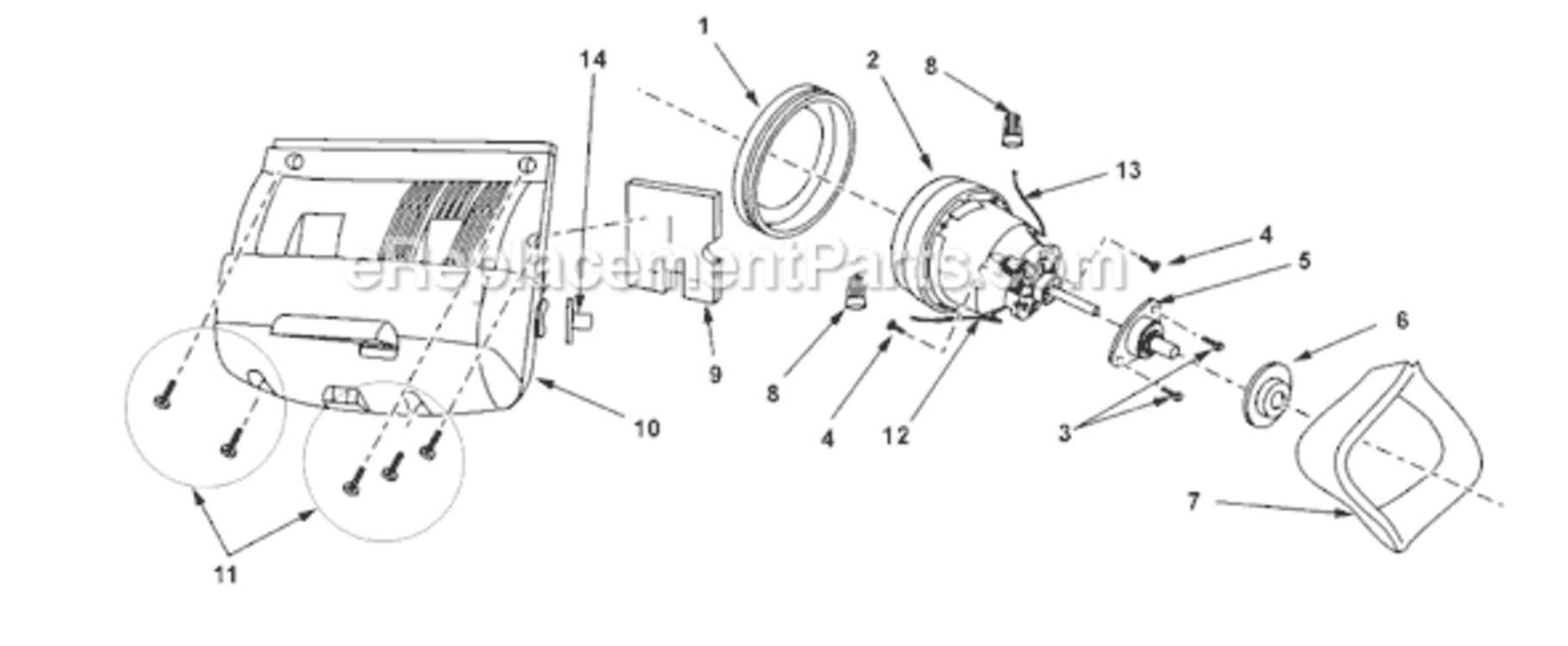

Page C Diagram and Parts List for  Panasonic Upright Vacuum
  • C-1
    Motor Support Rubber (Front) – Part Number: AC02FCJYZ000
    Motor Support Rubber (Front)
    Part Number: AC02FCJYZ000
      No Longer Available
  • C-2
    Fan Motor – Part Number: AC92FCJYZ000
    Fan Motor
    Part Number: AC92FCJYZ000
      No Longer Available
  • C-3
    Screw (Flange) – Part Number: AXTN412FFY
    Screw (Flange)
    Part Number: AXTN412FFY
      No Longer Available
  • C-4
    Screw, Brush – Part Number: AC68AAKEZ00
    Screw, Brush
    Part Number: AC68AAKEZ00
      No Longer Available
  • C-5
    Motor Flange – Part Number: AC25SCJYZ000
    Motor Flange
    Part Number: AC25SCJYZ000
      No Longer Available
  • C-6
    Support – Part Number: AMC03F-L0Z00
    Support
    Part Number: AMC03F-L0Z00
      No Longer Available
  • C-7
    Suppressor – Part Number: AMC99G-L310X
    Suppressor
    Part Number: AMC99G-L310X
      No Longer Available
  • C-8
    Wire Connector – Part Number: AMC-1CTCE23
    Wire Connector
    Part Number: AMC-1CTCE23
      Special Order
    $31.03
  • C-10
    Case – Part Number: AC09FBESZV07
    Case
    Part Number: AC09FBESZV07
      No Longer Available
  • C-11
    Screw – Part Number: AXTN416BFY
    Screw
    Part Number: AXTN416BFY
      No Longer Available
  • C-12
    Lead Assembly Fuse – Part Number: AC99WAUDZ000
    Lead Assembly Fuse
    Part Number: AC99WAUDZ000
      No Longer Available
  • C-13
    Lead Wire (Motor) – Part Number: AC38GARTZ00
    Lead Wire (Motor)
    Part Number: AC38GARTZ00
      No Longer Available
  • C-14
    Holder – Part Number: AC78NZAZ00
    Holder
    Part Number: AC78NZAZ00
      No Longer Available
