Panasonic Vacuum Cleaner Upright Vacuum Replacement Parts For Model MC-V5454-02

We Sell Only Genuine Panasonic Parts

Popular Parts for MC-V5454-02

Search Within Model

Questions & Answers for Panasonic MC-V5454-02
Browse all Parts Search by Area
Page A Diagram and Parts List for  Panasonic Upright Vacuum
Page A
Page B Diagram and Parts List for  Panasonic Upright Vacuum
Page B
Page C Diagram and Parts List for  Panasonic Upright Vacuum
Page C
Page D Diagram and Parts List for  Panasonic Upright Vacuum
Page D
Page E Diagram and Parts List for  Panasonic Upright Vacuum
Page E
Previous Showing All Parts Next
Page A

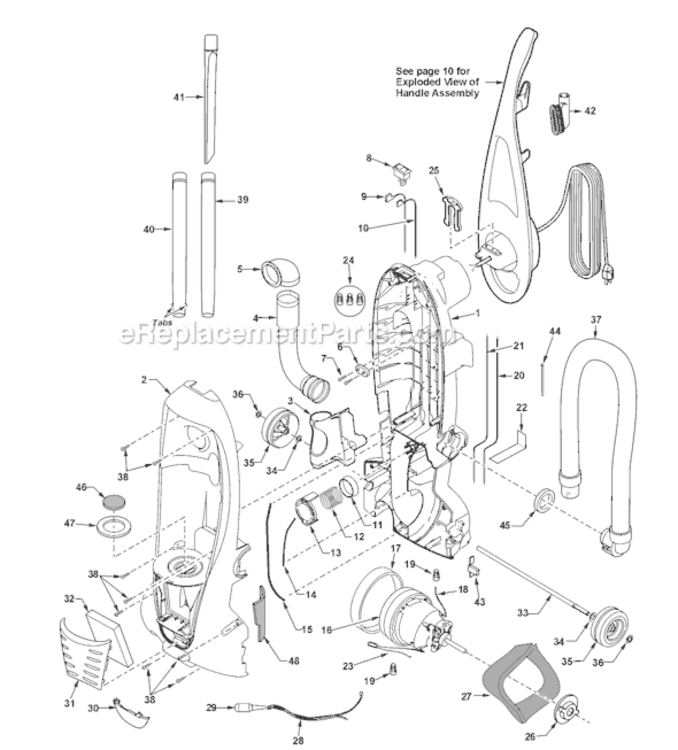

Page A Diagram and Parts List for  Panasonic Upright Vacuum
  • A-1
    Dust Compartment – Part Number: AC40KCHNZV07
    Dust Compartment
    Part Number: AC40KCHNZV07
      No Longer Available
  • A-2
    Dust Cover – Part Number: AC60KCHNZR0K
    Dust Cover
    Part Number: AC60KCHNZR0K
      No Longer Available
  • A-3
    Holder – Part Number: AC70PBXZZV07
    Holder
    Part Number: AC70PBXZZV07
      No Longer Available
  • A-6
    Stopper – Part Number: AMC62E-J2000
    Stopper
    Part Number: AMC62E-J2000
      No Longer Available
  • A-7
    Screw – Part Number: AXTN416BFY
    Screw
    Part Number: AXTN416BFY
      No Longer Available
  • A-8
    Switch – Part Number: AC01EYVZV06
    Switch
    Part Number: AC01EYVZV06
      No Longer Available
  • A-9
    Lead Wire (Black) – Part Number: AC44GBXZZ000
    Lead Wire (Black)
    Part Number: AC44GBXZZ000
      No Longer Available
  • A-10
    Lead Wire (Black) – Part Number: AC44GBZXZ000
    Lead Wire (Black)
    Part Number: AC44GBZXZ000
      No Longer Available
  • A-12
    Protector Spring – Part Number: AC70KBKFZK00
    Protector Spring
    Part Number: AC70KBKFZK00
      Special Order
    $6.13
  • A-13
    Protector Cover – Part Number: AC68KAJDZV07
    Protector Cover
    Part Number: AC68KAJDZV07
      Special Order
    $26.88
  • A-14
    Packing (Right) – Part Number: AC39AARSZV00
    Packing (Right)
    Part Number: AC39AARSZV00
      No Longer Available
  • A-15
    Body Packing-Left – Part Number: AC40ABZFZV00
    Body Packing-Left
    Part Number: AC40ABZFZV00
      No Longer Available
  • A-16
    Motor – Part Number: AC92FCHPZ000
    Motor
    Part Number: AC92FCHPZ000
      Special Order
    $115.84
  • A-17
    Support – Part Number: AC02FCHPZ000
    Support
    Part Number: AC02FCHPZ000
      No Longer Available
  • A-18
    Lead Wire – Part Number: AC43GAWYZ000
    Lead Wire
    Part Number: AC43GAWYZ000
      Special Order
    $7.24
  • A-19
    Wire Connector – Part Number: AC13EATMZ000
    Wire Connector
    Part Number: AC13EATMZ000
      No Longer Available
  • A-20
    Lead Wire (White) – Part Number: AC43GBXZZ000
    Lead Wire (White)
    Part Number: AC43GBXZZ000
      No Longer Available
  • A-21
    Lead Wire (Black) – Part Number: AC38GBXZZ000
    Lead Wire (Black)
    Part Number: AC38GBXZZ000
      No Longer Available
  • A-22
    Wire Cover – Part Number: AC63EBXZZ000
    Wire Cover
    Part Number: AC63EBXZZ000
      No Longer Available
  • A-23
    Lead Assembly – Part Number: AC99WCHRZ000
    Lead Assembly
    Part Number: AC99WCHRZ000
      Special Order
    $35.20
  • A-24
    Wire Connector – Part Number: AC13EATMZ000
    Wire Connector
    Part Number: AC13EATMZ000
      No Longer Available
  • A-25
    Clip – Part Number: AC66BBXZZ000
    Clip
    Part Number: AC66BBXZZ000
      No Longer Available
  • A-26
    Motor Support Rubber – Part Number: AC02FDBVZ000
    Motor Support Rubber
    Part Number: AC02FDBVZ000
      No Longer Available
  • A-27
    Noise Suppressor – Part Number: AC99GAMMZ00
    Noise Suppressor
    Part Number: AC99GAMMZ00
      Special Order
    $28.96
  • A-28
    Bulb Socket – Part Number: AC93HBYMZ000
    Bulb Socket
    Part Number: AC93HBYMZ000
      No Longer Available
  • A-29
    Bulb – Part Number: AC28GBKHZ000
    Bulb
    Part Number: AC28GBKHZ000
      No Longer Available
  • A-30
    Window – Part Number: AC21HBXZZ000
    Window
    Part Number: AC21HBXZZ000
      No Longer Available
  • A-31
    Filter Cover – Part Number: AC41KCHPZR0K
    Filter Cover
    Part Number: AC41KCHPZR0K
      No Longer Available
  • A-32
    Filter – Part Number: AC38KAXXZ000
    Filter
    Part Number: AC38KAXXZ000
      No Longer Available
  • A-33
    Shaft – Part Number: AC16CUSZ00
    Shaft
    Part Number: AC16CUSZ00
      No Longer Available
  • A-34
    Washer – Part Number: AXWG6E115FY
    Washer
    Part Number: AXWG6E115FY
      Special Order
    $29.99
  • A-35
    Wheel – Part Number: AMC01C-V00U
    Wheel
    Part Number: AMC01C-V00U
      No Longer Available
  • A-36
    Wheel – Part Number: AC74SUSZ00
    Wheel
    Part Number: AC74SUSZ00
      Special Order
    $28.96
  • A-37
    Hose – Part Number: AC84PCHPZV06
    Hose
    Part Number: AC84PCHPZV06
      No Longer Available
  • A-38
    Screw – Part Number: AXTN16BFY
    Screw
    Part Number: AXTN16BFY
      No Longer Available
  • A-39
    Wand – Part Number: AC40PBRKZV06
    Wand
    Part Number: AC40PBRKZV06
      No Longer Available
  • A-40
    Wand – Part Number: AC40PBRLZV06
    Wand
    Part Number: AC40PBRLZV06
      No Longer Available
  • A-41
    Crevice Tool – Part Number: AC60RZFZVU6
    Crevice Tool
    Part Number: AC60RZFZVU6
      No Longer Available
  • A-42
    Vacuum Dust Brush – Part Number: AC88RYUZV06
    Vacuum Dust Brush
    Part Number: AC88RYUZV06
      No Longer Available
  • A-43
    Holder – Part Number: AC78NZAZ00
    Holder
    Part Number: AC78NZAZ00
      No Longer Available
  • A-44
    Wire Tie – Part Number: AMC596-702
    Wire Tie
    Part Number: AMC596-702
      In Stock
    $6.16
  • A-46
    Secondary Filter – Part Number: AC37KCHPZ000
    Secondary Filter
    Part Number: AC37KCHPZ000
      No Longer Available
  • A-47
    Dust Packing – Part Number: AC74KBKHZ000
    Dust Packing
    Part Number: AC74KBKHZ000
      No Longer Available
  • A-48
    Rear Cover Packing – Part Number: AC02LBXZZ000
    Rear Cover Packing
    Part Number: AC02LBXZZ000
      No Longer Available
  • B-4
    Nozzle Pipe – Part Number: AC70SBXZZV07
    Nozzle Pipe
    Part Number: AC70SBXZZV07
      No Longer Available
  • B-5
    Nozzle Hose – Part Number: AC94PBXZZV06
    Nozzle Hose
    Part Number: AC94PBXZZV06
      No Longer Available
Page B

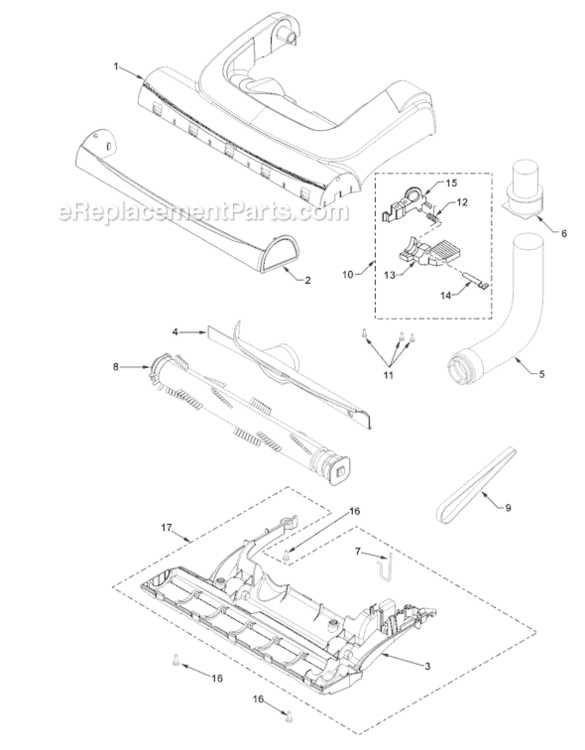

Page B Diagram and Parts List for  Panasonic Upright Vacuum
  • A-4
    Air Guide – Part Number: AC39LBXZZV07
    Air Guide
    Part Number: AC39LBXZZV07
      No Longer Available
  • A-6
    Stopper – Part Number: AMC62E-J2000
    Stopper
    Part Number: AMC62E-J2000
      No Longer Available
  • B-1
    Housing – Part Number: AC01ACHNZRUK
    Housing
    Part Number: AC01ACHNZRUK
      No Longer Available
  • B-2
    Bumper, v5454 – Part Number: AC10ABXZZV07
    Bumper, v5454
    Part Number: AC10ABXZZV07
      No Longer Available
  • B-3
    Plate – Part Number: AC27ACHNZV07
    Plate
    Part Number: AC27ACHNZV07
      No Longer Available
  • B-6
    Pipe – Part Number: AC52PBXZZV06
    Pipe
    Part Number: AC52PBXZZV06
      No Longer Available
  • B-7
    Cover – Part Number: AC43SAFVZ00
    Cover
    Part Number: AC43SAFVZ00
      No Longer Available
  • B-8
    Agitator – Part Number: AC84RBXZZ000
    Agitator
    Part Number: AC84RBXZZ000
      No Longer Available
  • B-9
    Vacuum Belt, Type Ub-8 – Part Number: MC-V270B
    Vacuum Belt, Type Ub-8
    Part Number: MC-V270B
      No Longer Available
  • B-10
    Handle Release Assembly – Part Number: AC92BANRZV06
    Handle Release Assembly
    Part Number: AC92BANRZV06
      No Longer Available
  • B-11
    Screw Um=10 – Part Number: AXTN4+10BFY
    Screw Um=10
    Part Number: AXTN4+10BFY
      Special Order
    $6.16
  • B-13
    Pedal – Part Number: 4370394
    Pedal
    Part Number: 4370394
      No Longer Available
  • B-14
    Shaft – Part Number: AMC-51A-V30
    Shaft
    Part Number: AMC-51A-V30
      No Longer Available
  • B-15
    Bracket, idler support pulley 6810/6915/6955 – Part Number: AMC43A-2V0
    Bracket, idler support pulley 6810/6915/6955
    Part Number: AMC43A-2V0
      No Longer Available
  • B-16
    Screw – Part Number: AXTN416BFY
    Screw
    Part Number: AXTN416BFY
      No Longer Available
  • B-17
    Lower Plate Assembly – Part Number: AC91ACHNZV07
    Lower Plate Assembly
    Part Number: AC91ACHNZV07
      No Longer Available
Page C

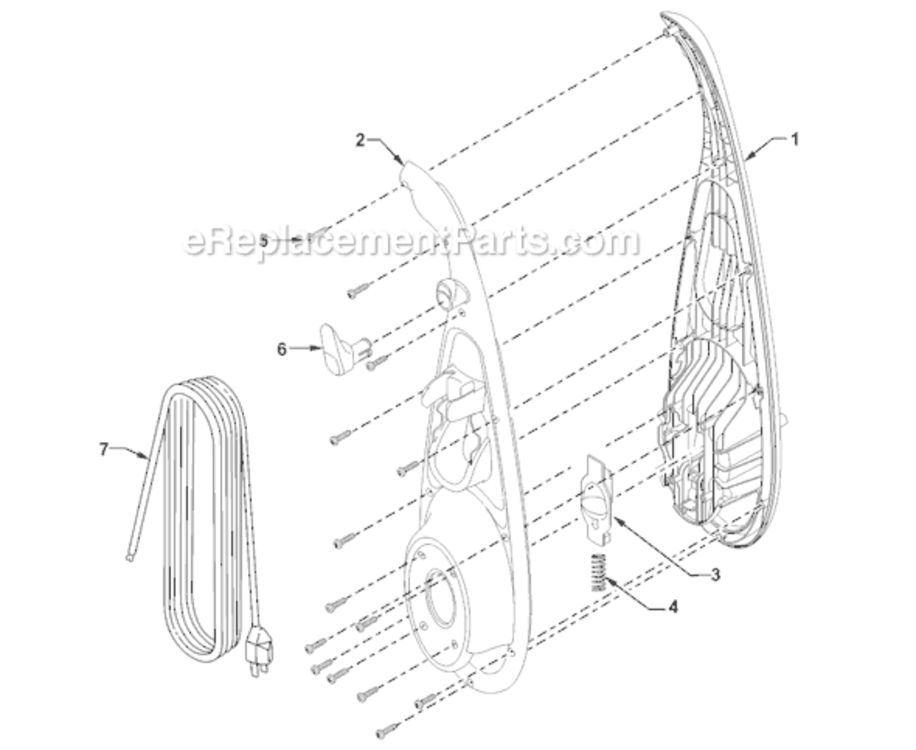

Page C Diagram and Parts List for  Panasonic Upright Vacuum
  • C-1
    Handle A – Part Number: AC22BCHPZR0K
    Handle A
    Part Number: AC22BCHPZR0K
      No Longer Available
  • C-2
    Handle B – Part Number: AC23BCHPZV07
    Handle B
    Part Number: AC23BCHPZV07
      No Longer Available
  • C-3
    Handle Release Lock – Part Number: AC65BCHPZG08
    Handle Release Lock
    Part Number: AC65BCHPZG08
      No Longer Available
  • C-5
    Screw – Part Number: AXTN416BFY
    Screw
    Part Number: AXTN416BFY
      No Longer Available
  • C-6
    Hook – Part Number: AMC53E-ZAZV007
    Hook
    Part Number: AMC53E-ZAZV007
      No Longer Available
Page D

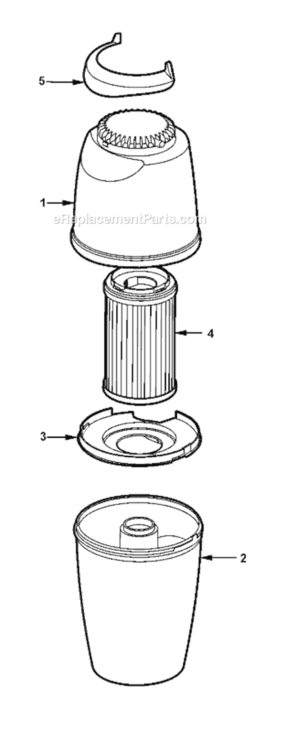

Page D Diagram and Parts List for  Panasonic Upright Vacuum
  • D-3
    Screen – Part Number: AC71FBXZZV07
    Screen
    Part Number: AC71FBXZZV07
      No Longer Available
  • D-4
    Filter – Part Number: AC95KBRSZ000
    Filter
    Part Number: AC95KBRSZ000
      No Longer Available
  • D-5
    Handle – Part Number: AC64BBXZZV07
    Handle
    Part Number: AC64BBXZZV07
      No Longer Available
Page E

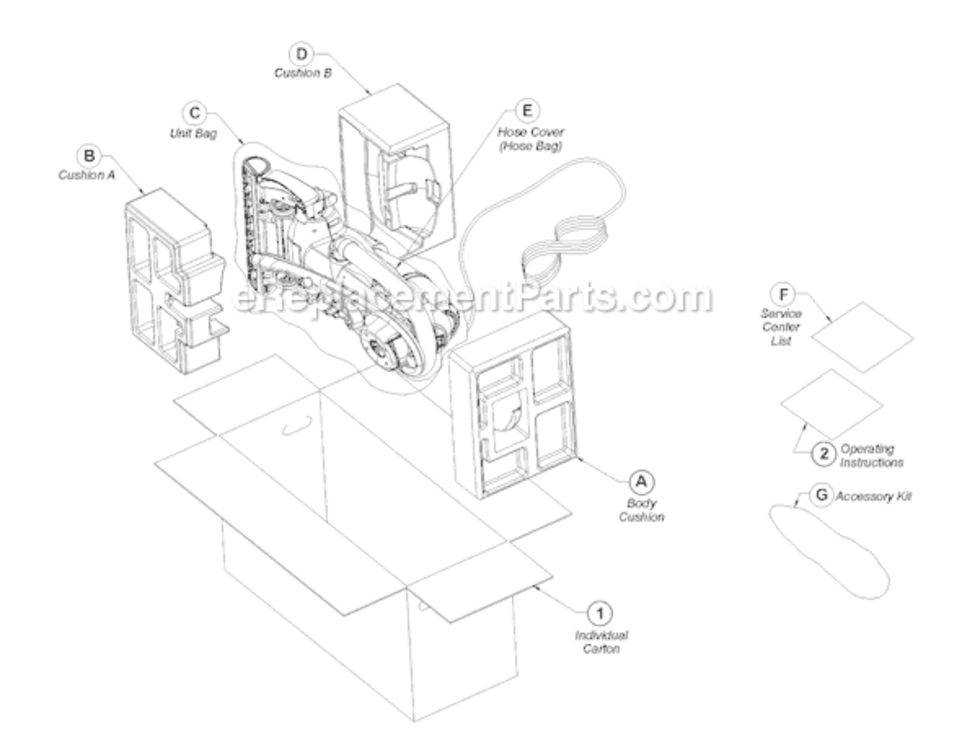

Page E Diagram and Parts List for  Panasonic Upright Vacuum
