Toro Tc 3105 Gas Trimmer Replacement Parts For Model 51652 (1000001 - 1999999)

We Sell Only Genuine Toro Parts

Popular Parts for 51652

Search Within Model

Questions & Answers for Toro 51652
Browse all Parts Search by Area
Cutter Head & Gear Box Assembly Diagram and Parts List for 1000001 - 1999999 Toro Trimmer
Cutter Head & Gear Box Assembly
Deluxe Shoulder/Waist Harness (Optional) Diagram and Parts List for 1000001 - 1999999 Toro Trimmer
Deluxe Shoulder/Waist Harness (Optional)
Engine Assembly Diagram and Parts List for 1000001 - 1999999 Toro Trimmer
Engine Assembly
Engine Assembly (Continued) Diagram and Parts List for 1000001 - 1999999 Toro Trimmer
Engine Assembly (Continued)
Engine Assembly (Continued) Diagram and Parts List for 1000001 - 1999999 Toro Trimmer
Engine Assembly (Continued)
Handle Assembly Diagram and Parts List for 1000001 - 1999999 Toro Trimmer
Handle Assembly
Saw And Brush Blade(Optional) Diagram and Parts List for 1000001 - 1999999 Toro Trimmer
Saw And Brush Blade(Optional)
Single Line Bump & Feed Cutter Head Diagram and Parts List for 1000001 - 1999999 Toro Trimmer
Single Line Bump & Feed Cutter Head
Previous Showing All Parts Next

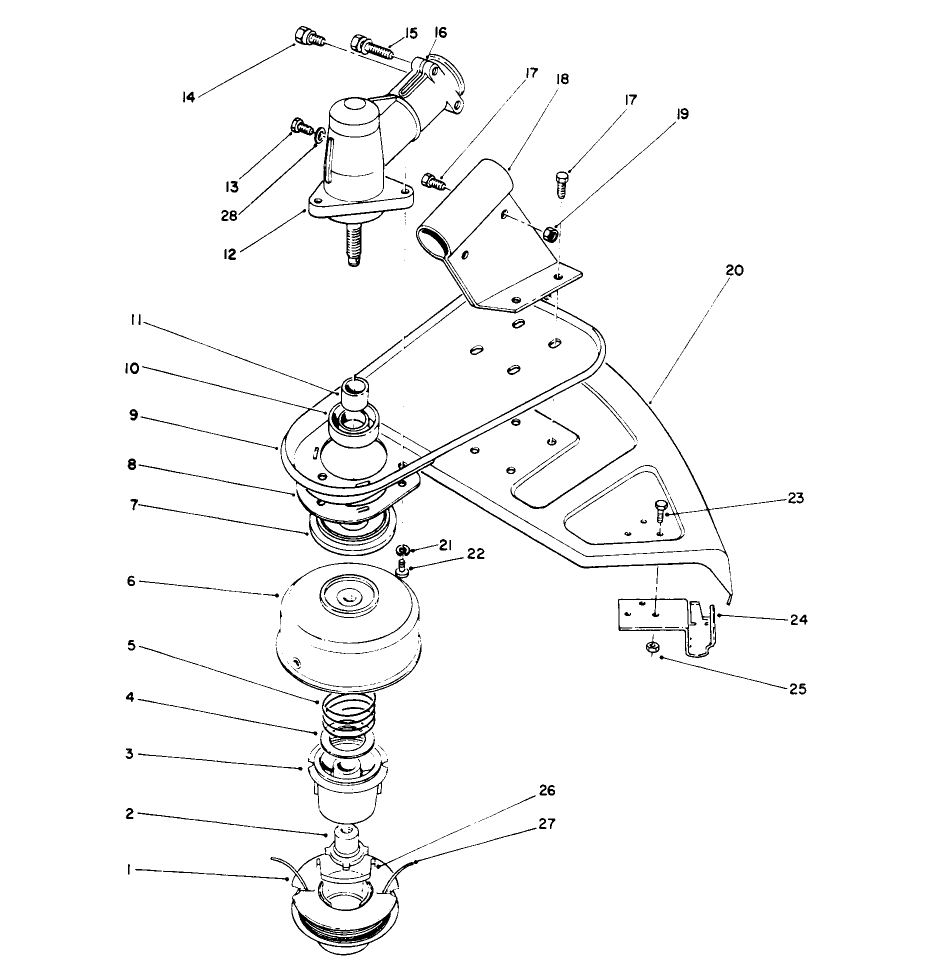

Cutter Head & Gear Box Assembly
Cutter Head & Gear Box Assembly Diagram and Parts List for 1000001 - 1999999 Toro Trimmer

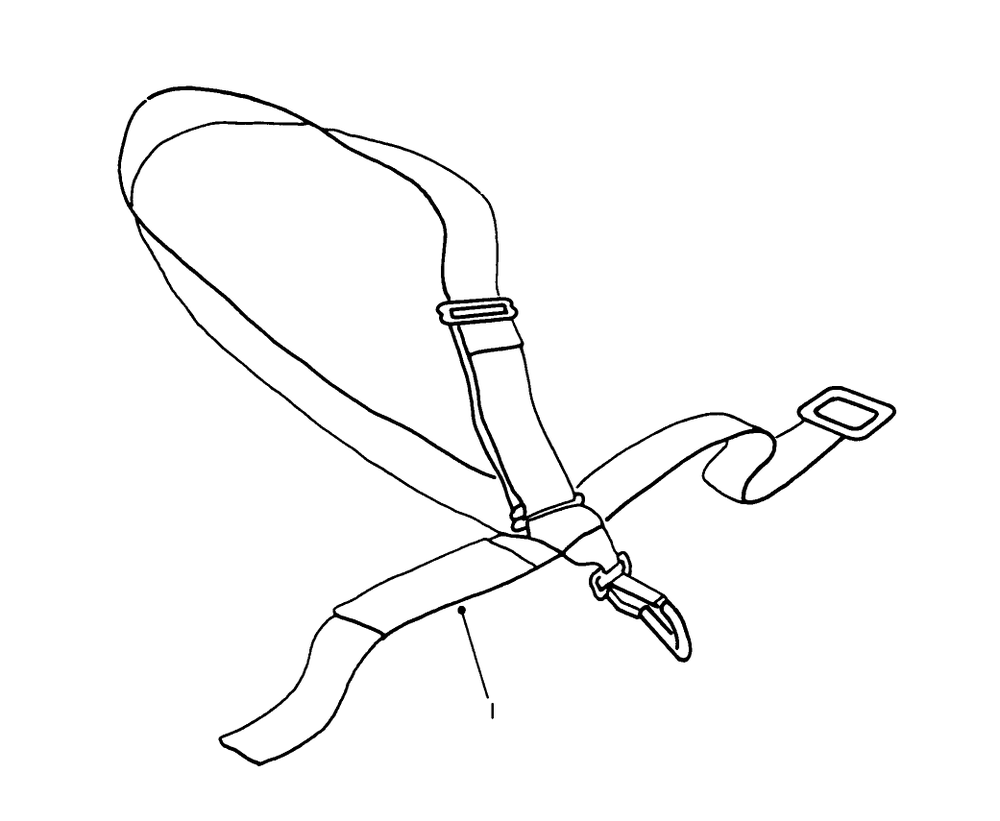

Deluxe Shoulder/Waist Harness (Optional)
Deluxe Shoulder/Waist Harness (Optional) Diagram and Parts List for 1000001 - 1999999 Toro Trimmer

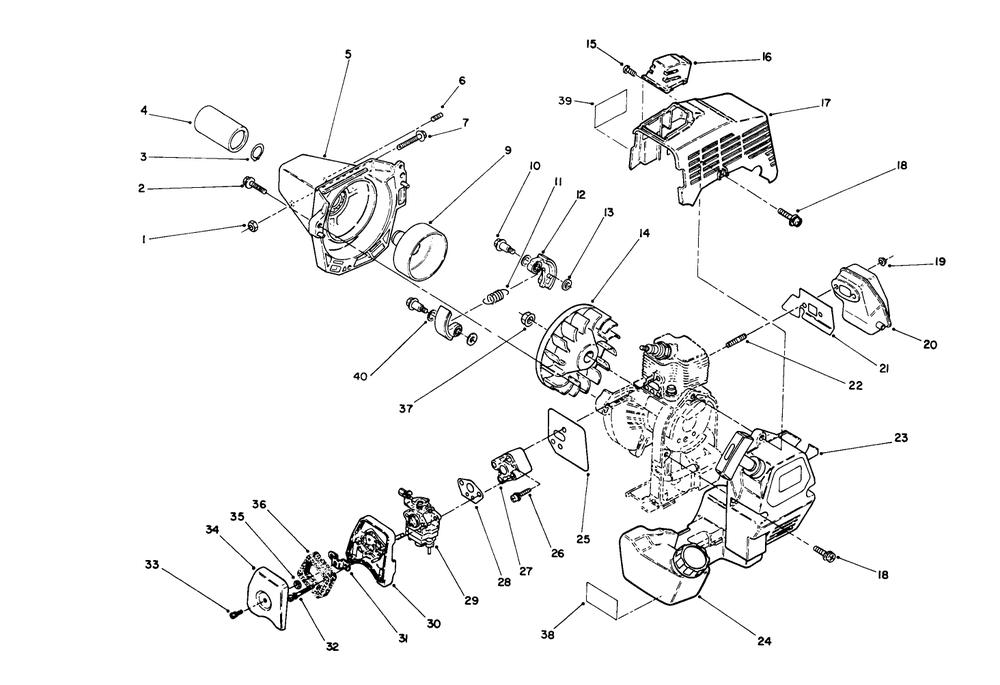

Engine Assembly
Engine Assembly Diagram and Parts List for 1000001 - 1999999 Toro Trimmer

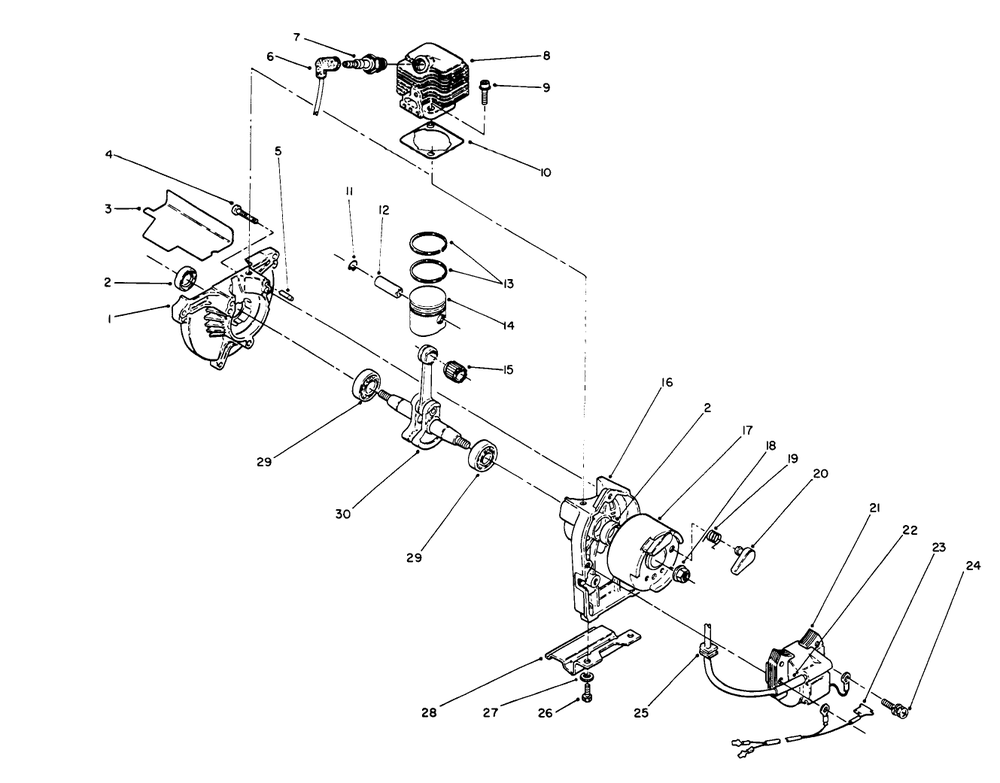

Engine Assembly (Continued)
Engine Assembly (Continued) Diagram and Parts List for 1000001 - 1999999 Toro Trimmer
  • 1
    Drive Case – Part Number: 77-1160
    Drive Case
    Part Number: 77-1160
      No Longer Available
  • 2
    Oil Seal – Part Number: 54-4380
    Oil Seal
    Part Number: 54-4380
      No Longer Available
  • 3
    Baffle Gasket – Part Number: 82-6070
    Baffle Gasket
    Part Number: 82-6070
      No Longer Available
  • 4
    Screw – Part Number: 54-4330
    Screw
    Part Number: 54-4330
      No Longer Available
  • 5
    Pin – Part Number: 60-7590
    Pin
    Part Number: 60-7590
      No Longer Available
  • 6
    Plug Boot – Part Number: 77-1340
    Plug Boot
    Part Number: 77-1340
      No Longer Available
  • 7
    DISCONTINUED – Part Number: 77-1350
    DISCONTINUED
    Part Number: 77-1350
      No Longer Available
  • 8
    Cylinder – Part Number: 77-1220
    Cylinder
    Part Number: 77-1220
      No Longer Available
  • 9
    Flange Bolt – Part Number: 60-7720
    Flange Bolt
    Part Number: 60-7720
      No Longer Available
  • 10
    Cyl Gasket – Part Number: 60-7730
    Cyl Gasket
    Part Number: 60-7730
      No Longer Available
  • 11
    Piston Pin Clip – Part Number: 54-5920
    Piston Pin Clip
    Part Number: 54-5920
      No Longer Available
  • 12
    Pin-Piston – Part Number: 60-7760
    Pin-Piston
    Part Number: 60-7760
      No Longer Available
  • 13
    Top Ring – Part Number: 60-7740
    Top Ring
    Part Number: 60-7740
      No Longer Available
  • 14
    Piston Set – Part Number: 77-1280
    Piston Set
    Part Number: 77-1280
      Special Order
    $267.84
  • 15
    Needle Bearing – Part Number: 54-5930
    Needle Bearing
    Part Number: 54-5930
      No Longer Available
  • 16
    STARTER CASE – Part Number: 60-7600
    STARTER CASE
    Part Number: 60-7600
      No Longer Available
  • 17
    Flywheel – Part Number: 77-1360
    Flywheel
    Part Number: 77-1360
      No Longer Available
  • 18
    Nut – Part Number: 54-4670
    Nut
    Part Number: 54-4670
      No Longer Available
  • 19
    Return Spring – Part Number: 77-1370
    Return Spring
    Part Number: 77-1370
      No Longer Available
  • 20
    Ratchet – Part Number: 77-1380
    Ratchet
    Part Number: 77-1380
      No Longer Available
  • 21
    Ignition Coil – Part Number: 77-1400
    Ignition Coil
    Part Number: 77-1400
      No Longer Available
  • 22
    Tube – Part Number: 77-2180
    Tube
    Part Number: 77-2180
      No Longer Available
  • 23
    Lead Wire – Part Number: 77-2190
    Lead Wire
    Part Number: 77-2190
      No Longer Available
  • 24
    Bolt And Washer – Part Number: 54-4790
    Bolt And Washer
    Part Number: 54-4790
      No Longer Available
  • 25
    Grommet – Part Number: 60-7840
    Grommet
    Part Number: 60-7840
      No Longer Available
  • 26
    M6 X 1 X 1/2 Mwh Screw – Part Number: 46-0053
    M6 X 1 X 1/2 Mwh Screw
    Part Number: 46-0053
      No Longer Available
  • 27
    Washer-Lock – Part Number: 3254-8
    Washer-Lock
    Part Number: 3254-8
      Special Order
    $5.95
  • 28
    Stand Support – Part Number: 82-6110
    Stand Support
    Part Number: 82-6110
      Special Order
    $35.60
  • 29
    Bearing – Part Number: 54-4360
    Bearing
    Part Number: 54-4360
      No Longer Available
  • 30
    Crankshaft Assembly – Part Number: 77-1330
    Crankshaft Assembly
    Part Number: 77-1330
      No Longer Available

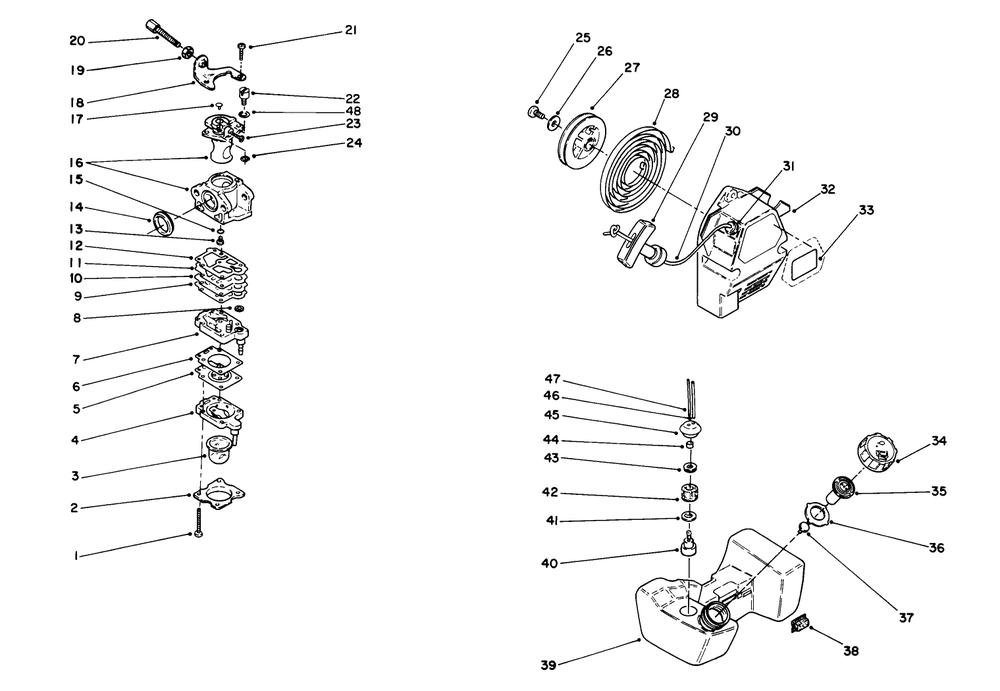

Engine Assembly (Continued)
Engine Assembly (Continued) Diagram and Parts List for 1000001 - 1999999 Toro Trimmer
  • DISCONTINUED – Part Number: 77-2100
    DISCONTINUED
    Part Number: 77-2100
      No Longer Available
  • Carb Kit – Part Number: 77-2110
    Carb Kit
    Part Number: 77-2110
      No Longer Available
  • Recoil Assembly – Part Number: 82-6180
    Recoil Assembly
    Part Number: 82-6180
      No Longer Available
  • Tank Cap Assembly – Part Number: 77-1980
    Tank Cap Assembly
    Part Number: 77-1980
      No Longer Available
  • Carburetor Assembly (Incl. Ref. #1-24 & 48) – Part Number: 77-1420
    Carburetor Assembly (Incl. Ref. #1-24 & 48)
    Part Number: 77-1420
      No Longer Available
  • Jet-High Altitude #41 – Part Number: 82-2540
    Jet-High Altitude #41
    Part Number: 82-2540
      No Longer Available
  • 1
    Screw – Part Number: 77-1690
    Screw
    Part Number: 77-1690
      No Longer Available
  • 2
    Cover-Primer – Part Number: 77-1680
    Cover-Primer
    Part Number: 77-1680
      No Longer Available
  • 3
    Primer Pump – Part Number: 77-1670
    Primer Pump
    Part Number: 77-1670
      In Stock
    $35.60
  • 4
    Primer Body – Part Number: 77-1660
    Primer Body
    Part Number: 77-1660
      No Longer Available
  • 5
    Diaphragm – Part Number: 77-1650
    Diaphragm
    Part Number: 77-1650
      No Longer Available
  • 6
    Diaphragm Gasket – Part Number: 77-1640
    Diaphragm Gasket
    Part Number: 77-1640
      No Longer Available
  • 7
    Pump Body – Part Number: 77-1630
    Pump Body
    Part Number: 77-1630
      Special Order
    $170.44
  • 8
    Screen – Part Number: 77-1620
    Screen
    Part Number: 77-1620
      No Longer Available
  • 9
    Pump Gasket – Part Number: 77-1610
    Pump Gasket
    Part Number: 77-1610
      No Longer Available
  • 10
    Plate – Part Number: 77-1600
    Plate
    Part Number: 77-1600
      No Longer Available
  • 11
    Diaphragm – Part Number: 77-1590
    Diaphragm
    Part Number: 77-1590
      No Longer Available
  • 12
    Diaphram Gasket – Part Number: 77-1580
    Diaphram Gasket
    Part Number: 77-1580
      No Longer Available
  • 13
    Main Jet – Part Number: 77-1570
    Main Jet
    Part Number: 77-1570
      No Longer Available
  • 14
    Rubber Carb Gasket – Part Number: 77-1550
    Rubber Carb Gasket
    Part Number: 77-1550
      No Longer Available
  • 15
    Main Jet O-Ring – Part Number: 77-1560
    Main Jet O-Ring
    Part Number: 77-1560
      No Longer Available
  • 17
    Plug – Part Number: 77-1530
    Plug
    Part Number: 77-1530
      No Longer Available
  • 18
    Bracket – Part Number: 77-1490
    Bracket
    Part Number: 77-1490
      No Longer Available
  • 19
    Locknut – Part Number: 77-1480
    Locknut
    Part Number: 77-1480
      No Longer Available
  • 20
    Adjusting Screw – Part Number: 77-1470
    Adjusting Screw
    Part Number: 77-1470
      No Longer Available
  • 21
    Screw – Part Number: 77-1500
    Screw
    Part Number: 77-1500
      No Longer Available
  • 22
    Holder-Wire – Part Number: 77-1510
    Holder-Wire
    Part Number: 77-1510
      No Longer Available
  • 23
    Throttle Valve – Part Number: 77-1540
    Throttle Valve
    Part Number: 77-1540
      No Longer Available
  • 24
    Clip – Part Number: 77-1520
    Clip
    Part Number: 77-1520
      No Longer Available
  • 25
    Screw – Part Number: 60-8220
    Screw
    Part Number: 60-8220
      No Longer Available
  • 26
    Washer – Part Number: 65-4470
    Washer
    Part Number: 65-4470
      No Longer Available
  • 27
    Reel – Part Number: 60-8230
    Reel
    Part Number: 60-8230
      No Longer Available
  • 28
    Spring – Part Number: 54-5420
    Spring
    Part Number: 54-5420
      No Longer Available
  • 29
    Starter Knob – Part Number: 56-8970
    Starter Knob
    Part Number: 56-8970
      Special Order
    $40.89
  • 30
    DISCONTINUED – Part Number: 54-6370
    DISCONTINUED
    Part Number: 54-6370
      No Longer Available
  • 31
    Guide – Part Number: 77-1930
    Guide
    Part Number: 77-1930
      No Longer Available
  • 32
    Recoil Case – Part Number: 82-6170
    Recoil Case
    Part Number: 82-6170
      Special Order
    $353.56
  • 33
    Decal-Toro – Part Number: 76-0790
    Decal-Toro
    Part Number: 76-0790
      No Longer Available
  • 34
    Fuel Tank Cap – Part Number: 77-1990
    Fuel Tank Cap
    Part Number: 77-1990
      Special Order
    $59.64
  • 35
    Breather Valve – Part Number: 77-2000
    Breather Valve
    Part Number: 77-2000
      Special Order
    $61.35
  • 36
    Packing – Part Number: 77-2010
    Packing
    Part Number: 77-2010
      Special Order
    $24.36
  • 37
    Cap – Part Number: 77-2020
    Cap
    Part Number: 77-2020
      No Longer Available
  • 38
    Pad – Part Number: 60-8280
    Pad
    Part Number: 60-8280
      No Longer Available
  • 39
    Fuel Tank Assembly – Part Number: 88-0220
    Fuel Tank Assembly
    Part Number: 88-0220
      No Longer Available
  • 40
    Weight-Filter – Part Number: 77-2070
    Weight-Filter
    Part Number: 77-2070
      No Longer Available
  • 41
    Seal – Part Number: 77-2060
    Seal
    Part Number: 77-2060
      No Longer Available
  • 42
    DISCONTINUED – Part Number: 77-2050
    DISCONTINUED
    Part Number: 77-2050
      No Longer Available
  • 43
    Washer-Seal – Part Number: 77-2040
    Washer-Seal
    Part Number: 77-2040
      No Longer Available
  • 44
    Collar – Part Number: 77-1970
    Collar
    Part Number: 77-1970
      No Longer Available
  • 45
    Fuel Tank Grommet – Part Number: 77-2030
    Fuel Tank Grommet
    Part Number: 77-2030
      In Stock
    $20.60
  • 46
    Tube, Fuel – Part Number: 54-6390
    Tube, Fuel
    Part Number: 54-6390
      No Longer Available
  • 47
    Return Fuel Hose – Part Number: 77-1960
    Return Fuel Hose
    Part Number: 77-1960
      No Longer Available
  • 48
    Washer – Part Number: 77-9900
    Washer
    Part Number: 77-9900
      No Longer Available

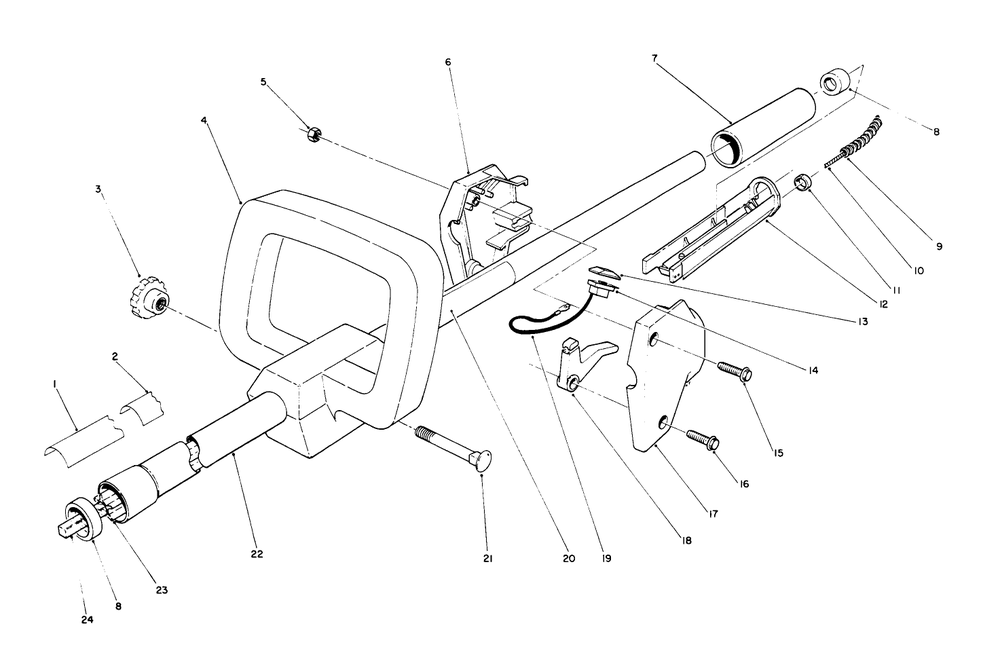

Handle Assembly
Handle Assembly Diagram and Parts List for 1000001 - 1999999 Toro Trimmer

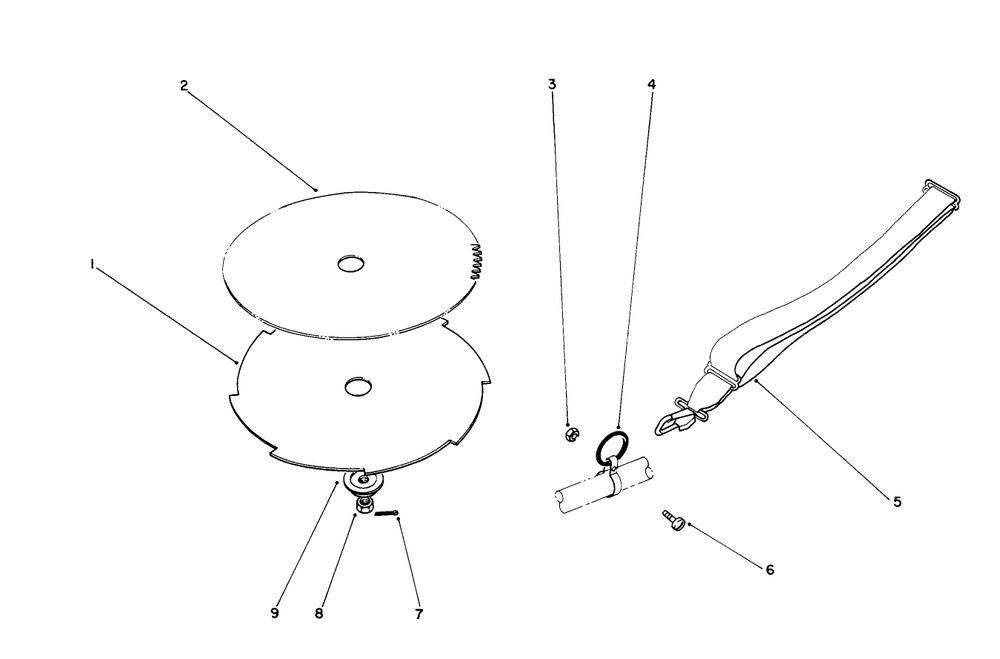

Saw And Brush Blade(Optional)
Saw And Brush Blade(Optional) Diagram and Parts List for 1000001 - 1999999 Toro Trimmer

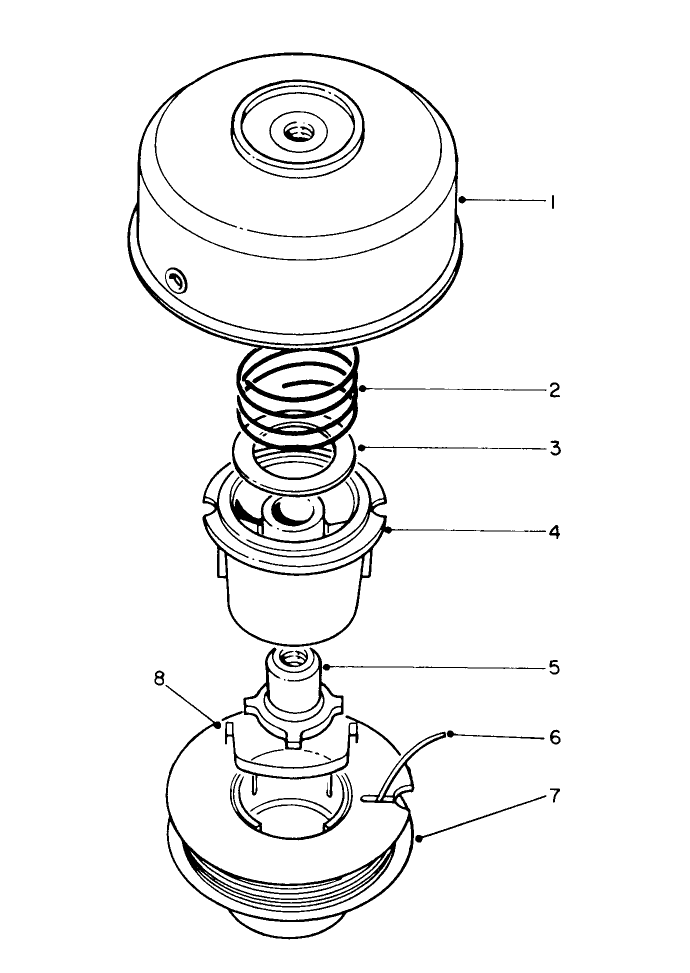

Single Line Bump & Feed Cutter Head
Single Line Bump & Feed Cutter Head Diagram and Parts List for 1000001 - 1999999 Toro Trimmer
