Tanaka Grass Trimmer Replacement Parts For Model TBC-255PF

Tanaka Parts We Sell Only Genuine Tanaka Parts

Popular Parts for Tanaka TBC-255PF

Search Within Model

Browse all Parts Search by Area
Page A Diagram and Parts List for TBC-255PF  Tanaka Trimmer
Page A
Page B Diagram and Parts List for TBC-255PF  Tanaka Trimmer
Page B
Page C Diagram and Parts List for TBC-255PF  Tanaka Trimmer
Page C
Page D Diagram and Parts List for TBC-255PF  Tanaka Trimmer
Page D
Page E Diagram and Parts List for TBC-255PF  Tanaka Trimmer
Page E
Page F Diagram and Parts List for TBC-255PF  Tanaka Trimmer
Page F
Page G Diagram and Parts List for TBC-255PF  Tanaka Trimmer
Page G
Page H Diagram and Parts List for TBC-255PF  Tanaka Trimmer
Page H
Page I Diagram and Parts List for TBC-255PF  Tanaka Trimmer
Page I
Page J Diagram and Parts List for TBC-255PF  Tanaka Trimmer
Page J
Page K Diagram and Parts List for TBC-255PF  Tanaka Trimmer
Page K
Page L Diagram and Parts List for TBC-255PF  Tanaka Trimmer
Page L
Previous Showing All Parts Next
Page A

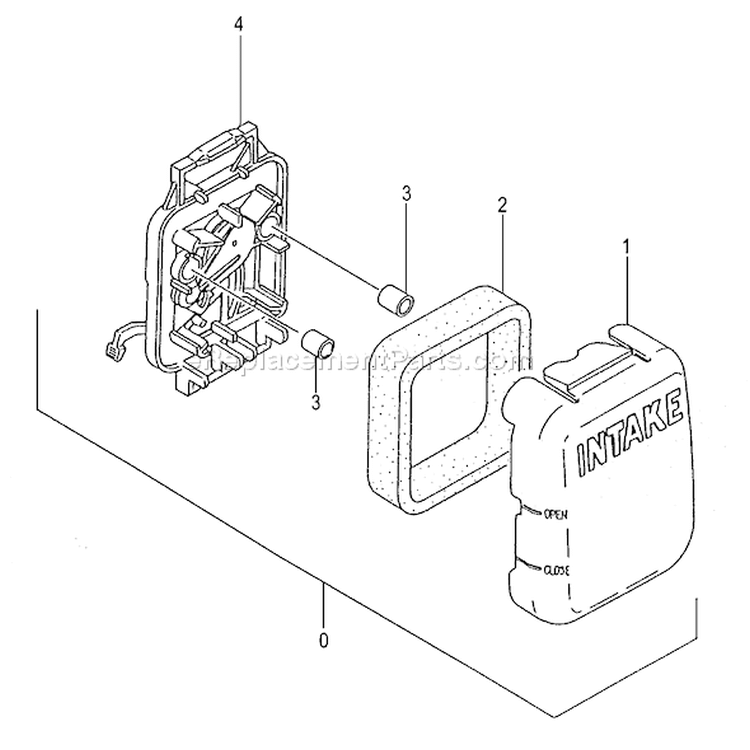

Page A Diagram and Parts List for TBC-255PF  Tanaka Trimmer
Page B

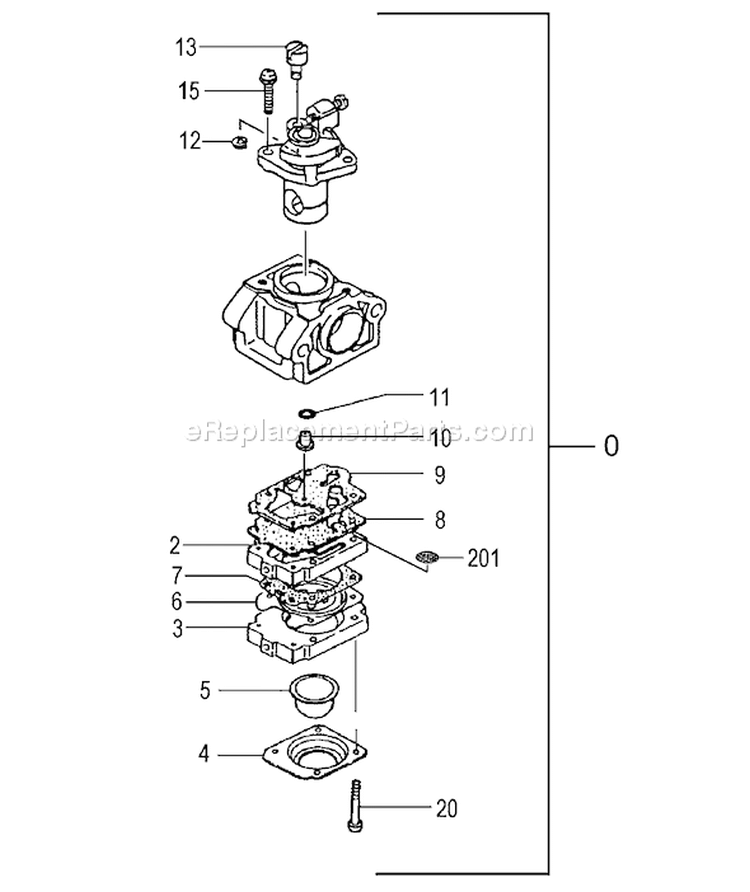

Page B Diagram and Parts List for TBC-255PF  Tanaka Trimmer
  • B-0
    Carburetor Set – Part Number: 6690466
    Carburetor Set
    Part Number: 6690466
      No Longer Available
  • B-2
    Body-Pump – Part Number: 6684879
    Body-Pump
    Part Number: 6684879
      Special Order
    $52.78
  • B-3
    Priming Pump Comp. – Part Number: 6684687
    Priming Pump Comp.
    Part Number: 6684687
      No Longer Available
  • B-4
    Diaphragm Cover – Part Number: 6684688
    Diaphragm Cover
    Part Number: 6684688
      Special Order
    $7.20
  • B-5
    Primer Bulb – Part Number: 6684689
    Primer Bulb
    Part Number: 6684689
      No Longer Available
  • B-10
    Main Jet-No. 33.5 – Part Number: 6691887
    Main Jet-No. 33.5
    Part Number: 6691887
      Special Order
    $10.30
  • B-11
    O-Ring – Part Number: 6684695
    O-Ring
    Part Number: 6684695
      No Longer Available
  • B-12
    STOP RING – Part Number: 6684696
    STOP RING
    Part Number: 6684696
      Special Order
    $6.16
  • B-13
    Swivel – Part Number: 6684697
    Swivel
    Part Number: 6684697
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • B-20
    Screw-Set – Part Number: 6684699
    Screw-Set
    Part Number: 6684699
      No Longer Available
  • B-201
    Inlet Screen – Part Number: 6684700
    Inlet Screen
    Part Number: 6684700
      In Stock
    $6.25
Page C
Page C Diagram and Parts List for TBC-255PF  Tanaka Trimmer
Page D

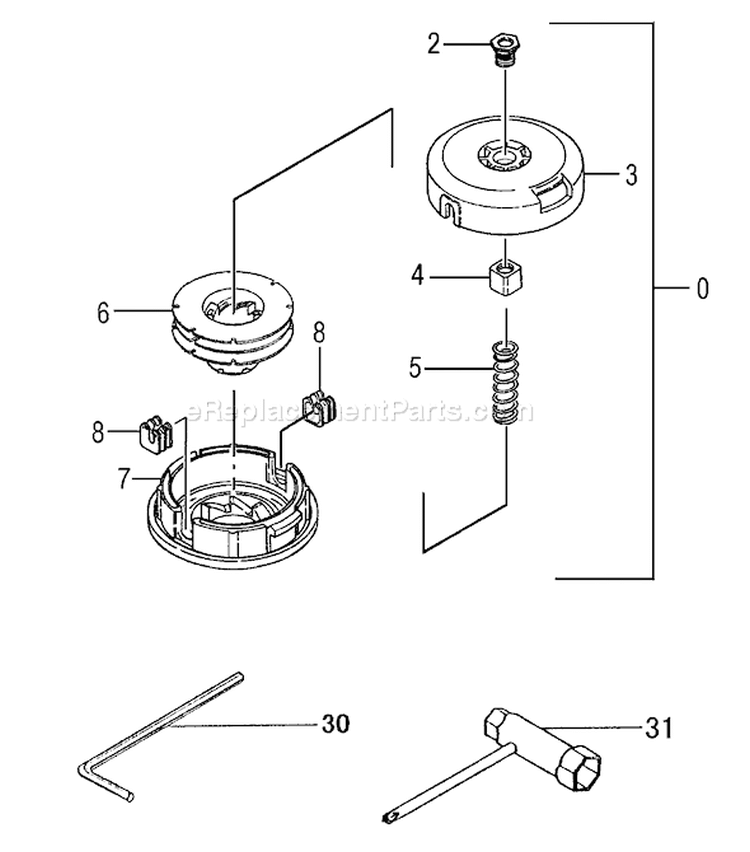

Page D Diagram and Parts List for TBC-255PF  Tanaka Trimmer
Page E
Page E Diagram and Parts List for TBC-255PF  Tanaka Trimmer
  • E-1
    Plug Cap Assembly – Part Number: 6684894
    Plug Cap Assembly
    Part Number: 6684894
      Special Order
    $8.48
  • E-2
    Spark Plug – Part Number: 6699322
    Spark Plug
    Part Number: 6699322
      No Longer Available
  • E-6
    Cylinder Set – Part Number: 6684897
    Cylinder Set
    Part Number: 6684897
      No Longer Available
  • E-7
    Bolt-Hex-5X18-S – Part Number: 6684586
    Bolt-Hex-5X18-S
    Part Number: 6684586
      No Longer Available
  • E-9
    Gasket-Cylinder – Part Number: 6684896
    Gasket-Cylinder
    Part Number: 6684896
      No Longer Available
  • E-11
    Ring-piston – Part Number: 6684588
    Ring-piston
    Part Number: 6684588
      No Longer Available
  • E-12
    Piston Set – Part Number: 6684898
    Piston Set
    Part Number: 6684898
      No Longer Available
  • E-13
    Circlip-Piston Pin – Part Number: 6686028
    Circlip-Piston Pin
    Part Number: 6686028
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • E-14
    Piston Pin – Part Number: 6684591
    Piston Pin
    Part Number: 6684591
      No Longer Available
  • E-16
    Crankshaft – Part Number: 0460735082
    Crankshaft
    Part Number: 0460735082
      No Longer Available
  • E-17
    Bearing-Needle – Part Number: 6695589
    Bearing-Needle
    Part Number: 6695589
      No Longer Available
  • E-40
    Cord-Stop – Part Number: 6687836
    Cord-Stop
    Part Number: 6687836
      Special Order
    $6.16
  • E-41
    Cord-Earth – Part Number: 6688443
    Cord-Earth
    Part Number: 6688443
      Special Order
    $6.16
  • E-43
    Coil-Ignition – Part Number: 6687684
    Coil-Ignition
    Part Number: 6687684
      No Longer Available
  • E-46
    Hex. Hole Bolt 4X18Ws – Part Number: 6684599
    Hex. Hole Bolt 4X18Ws
    Part Number: 6684599
      Special Order
    $6.16
  • E-47
    Washer – Part Number: 6684600
    Washer
    Part Number: 6684600
      Special Order
    $6.16
  • E-50
    Coil-Ignition – Part Number: 6687684
    Coil-Ignition
    Part Number: 6687684
      No Longer Available
Page F

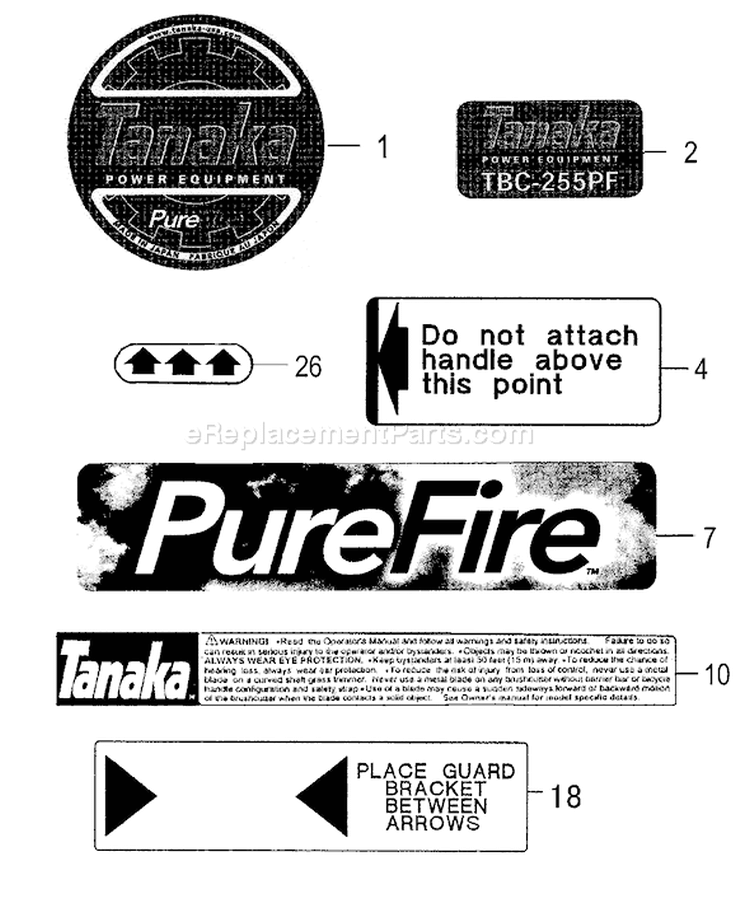

Page F Diagram and Parts List for TBC-255PF  Tanaka Trimmer
  • F-1
    Decal-Purefire – Part Number: 6694244
    Decal-Purefire
    Part Number: 6694244
      Special Order
    $6.16
  • F-2
    Decal-Tbc-255Pf – Part Number: 6694691
    Decal-Tbc-255Pf
    Part Number: 6694691
      Special Order
    $6.16
  • F-4
    LEVEL MARK – Part Number: 6684852
    LEVEL MARK
    Part Number: 6684852
      Special Order
    $6.16
  • F-7
    Decal-Symbol-Pf – Part Number: 6694741
    Decal-Symbol-Pf
    Part Number: 6694741
      No Longer Available
  • F-10
    Decal-Caution A – Part Number: 6685056
    Decal-Caution A
    Part Number: 6685056
      Special Order
    $6.16
  • F-18
    Decal-Level – Part Number: 6685061
    Decal-Level
    Part Number: 6685061
      No Longer Available
  • F-26
    Decal-Level – Part Number: 6684851
    Decal-Level
    Part Number: 6684851
      Special Order
    $6.16
Page G

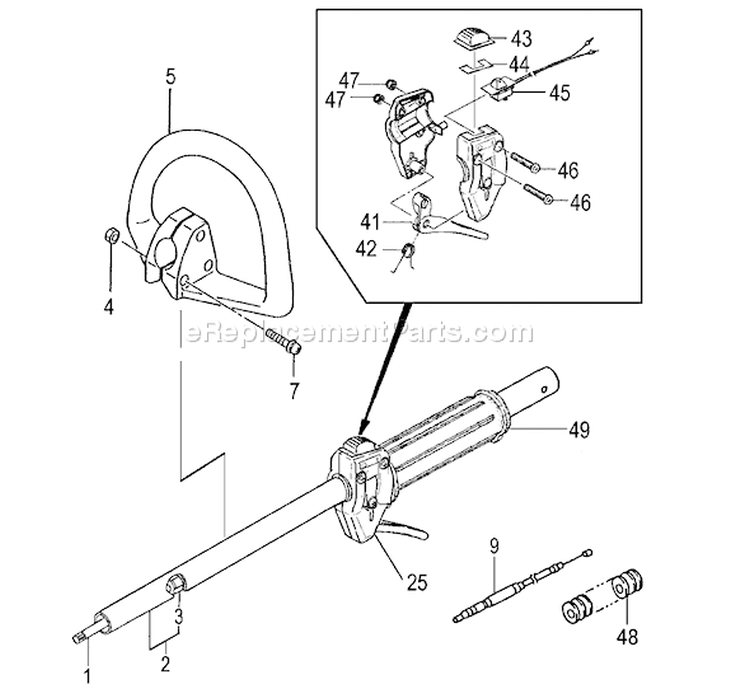

Page G Diagram and Parts List for TBC-255PF  Tanaka Trimmer
  • G-1
    Shaft-Drive – Part Number: 6696009
    Shaft-Drive
    Part Number: 6696009
      No Longer Available
  • G-2
    Pipe-drive Shaft – Part Number: 6689410
    Pipe-drive Shaft
    Part Number: 6689410
      In Stock
    $47.60
  • G-3
    Bushing – Part Number: 6697839
    Bushing
    Part Number: 6697839
      No Longer Available
  • G-4
    Nut-5 – Part Number: 6685075
    Nut-5
    Part Number: 6685075
      No Longer Available
  • G-5
    Handle-Front – Part Number: 6691057
    Handle-Front
    Part Number: 6691057
      No Longer Available
  • G-7
    Screw-5X30-Ws – Part Number: 6695426
    Screw-5X30-Ws
    Part Number: 6695426
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • G-9
    Wire-Throttle – Part Number: 6693977
    Wire-Throttle
    Part Number: 6693977
      No Longer Available
  • G-25
    Lever-Throttle Assy – Part Number: 6693770
    Lever-Throttle Assy
    Part Number: 6693770
      No Longer Available
  • G-41
    Lever-throttle – Part Number: 6685006
    Lever-throttle
    Part Number: 6685006
      No Longer Available
  • G-42
    Spring-Return – Part Number: 6684998
    Spring-Return
    Part Number: 6684998
      Special Order
    $6.16
  • G-43
    Button-Stop – Part Number: 6685009
    Button-Stop
    Part Number: 6685009
      Special Order
    $6.16
  • G-44
    Decal-Stop Switch – Part Number: 6685003
    Decal-Stop Switch
    Part Number: 6685003
      Special Order
    $6.16
  • G-45
    Switch-Stop – Part Number: 6687462
    Switch-Stop
    Part Number: 6687462
      No Longer Available
  • G-46
    Screw 5X30 – Part Number: 6685076
    Screw 5X30
    Part Number: 6685076
      In Stock
    $5.95
  • G-47
    Hex. Nut 5 – Part Number: 6684965
    Hex. Nut 5
    Part Number: 6684965
      In Stock
    $6.37
  • G-48
    Tube-protection-7x290 – Part Number: 6687532
    Tube-protection-7x290
    Part Number: 6687532
      Special Order
    $6.16
  • G-49
    Grip-Shaft – Part Number: 6691183
    Grip-Shaft
    Part Number: 6691183
      No Longer Available
Page H

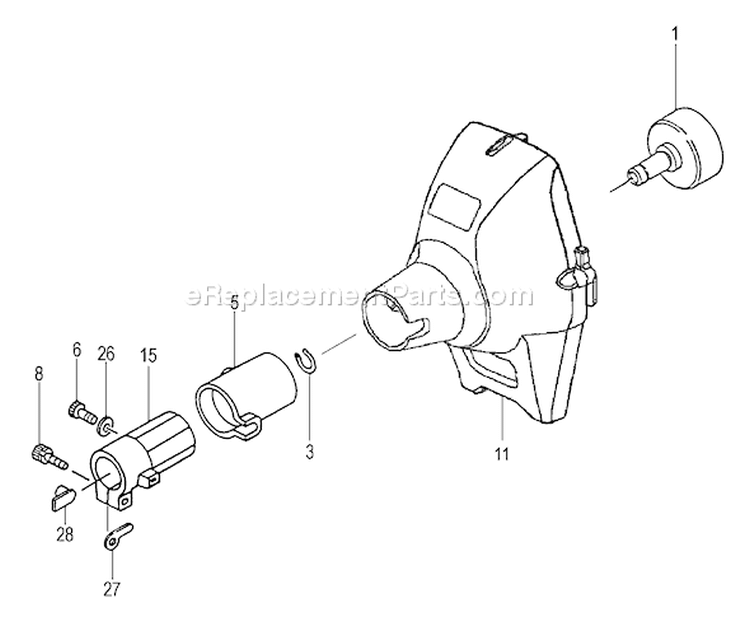

Page H Diagram and Parts List for TBC-255PF  Tanaka Trimmer

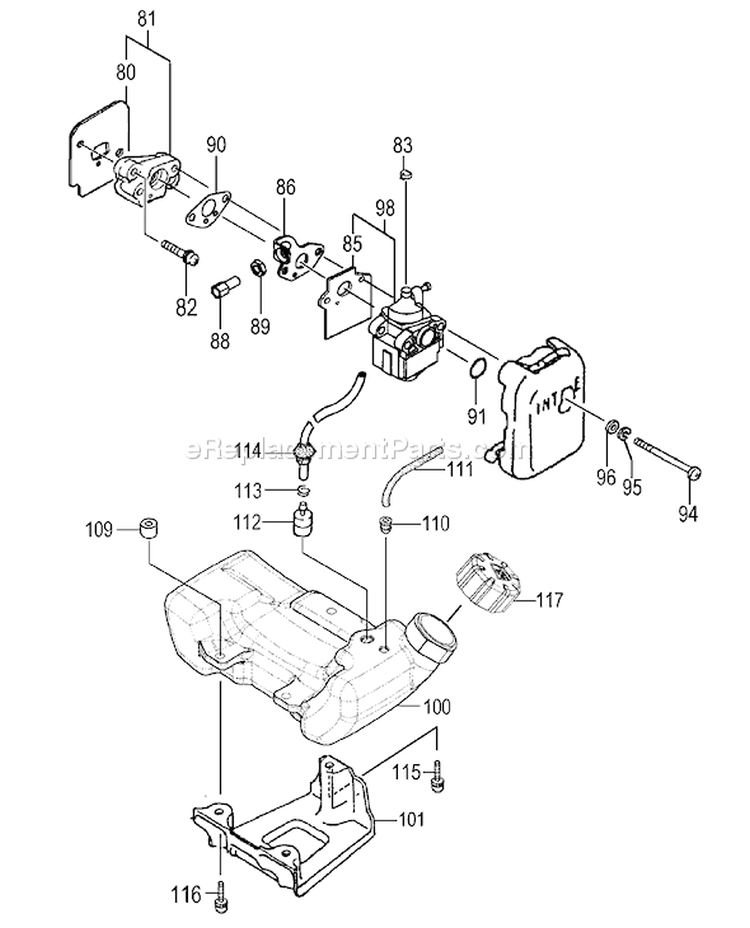

Page I
Page I Diagram and Parts List for TBC-255PF  Tanaka Trimmer
Page J

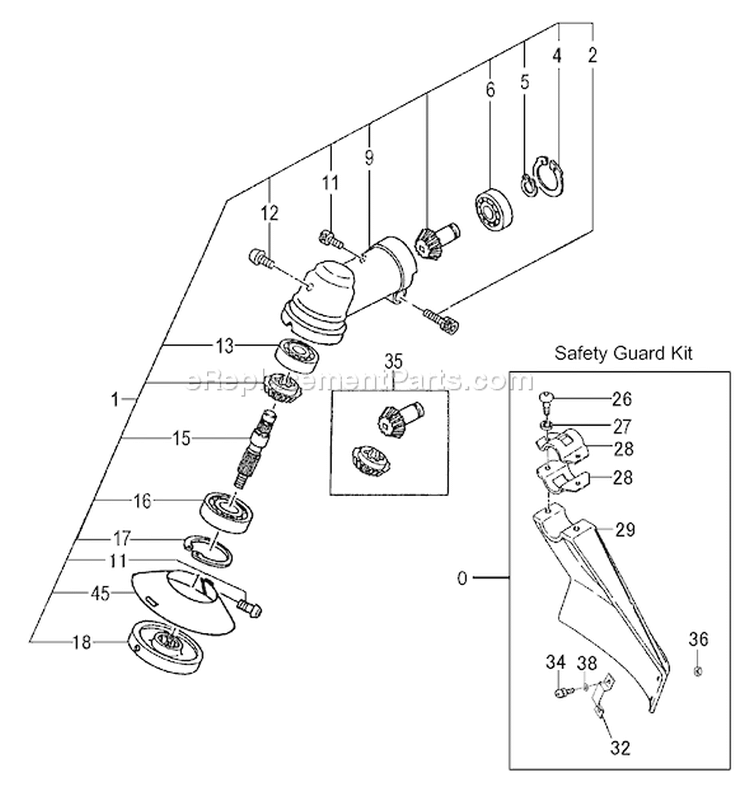

Page J Diagram and Parts List for TBC-255PF  Tanaka Trimmer
Page K
Page K Diagram and Parts List for TBC-255PF  Tanaka Trimmer
  • K-1
    Cover-Cylinder – Part Number: 6685693
    Cover-Cylinder
    Part Number: 6685693
      No Longer Available
  • K-4
    Bolt-hex-5x16-ps – Part Number: 6695504
    Bolt-hex-5x16-ps
    Part Number: 6695504
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • K-5
    Bolt-Hex-6X65 – Part Number: 6695067
    Bolt-Hex-6X65
    Part Number: 6695067
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • K-6
    Washer – Part Number: 6684639
    Washer
    Part Number: 6684639
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • K-7
    Muffler – Part Number: 6692576
    Muffler
    Part Number: 6692576
      Special Order
    $133.28
  • K-8
    Gasket-Muffler – Part Number: 6692888
    Gasket-Muffler
    Part Number: 6692888
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • K-10
    Tail Pipe Set – Part Number: 6692715
    Tail Pipe Set
    Part Number: 6692715
      Special Order
    $6.68
  • K-11
    Screw 4X8/Ws – Part Number: 6684651
    Screw 4X8/Ws
    Part Number: 6684651
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • K-13
    Arrester-Spark – Part Number: 6692701
    Arrester-Spark
    Part Number: 6692701
      Special Order
    $6.16
  • K-16
    Shield-Heat – Part Number: 6687265
    Shield-Heat
    Part Number: 6687265
      No Longer Available
  • K-17
    Cover-muffler – Part Number: 6692818
    Cover-muffler
    Part Number: 6692818
      No Longer Available
  • K-24
    Bolt-hex-4x18ws – Part Number: 6695508
    Bolt-hex-4x18ws
    Part Number: 6695508
      No Longer Available
  • K-30
    Protector-Spark Plug – Part Number: 6688344
    Protector-Spark Plug
    Part Number: 6688344
      In Stock
    $6.68
  • K-31
    Clutch Washer B – Part Number: 6684642
    Clutch Washer B
    Part Number: 6684642
      No Longer Available
  • K-32
    Shoe-Clutch – Part Number: 6684643
    Shoe-Clutch
    Part Number: 6684643
      No Longer Available
  • K-33
    Clutch Spring – Part Number: 6684644
    Clutch Spring
    Part Number: 6684644
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • K-34
    Plate-Clutch – Part Number: 6684645
    Plate-Clutch
    Part Number: 6684645
      In Stock
    $6.16
  • K-35
    Bolt-step – Part Number: 6684646
    Bolt-step
    Part Number: 6684646
      No Longer Available
  • K-36
    Bolt-Hex 5X20 – Part Number: 6684634
    Bolt-Hex 5X20
    Part Number: 6684634
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • K-37
    Clamp-Cord – Part Number: 6688004
    Clamp-Cord
    Part Number: 6688004
      Special Order
    $6.16
  • K-38
    Bend Washer 8 – Part Number: 6684648
    Bend Washer 8
    Part Number: 6684648
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • K-39
    Screw-Tapping-4.5X16 – Part Number: 6684636
    Screw-Tapping-4.5X16
    Part Number: 6684636
      In Stock
    Minimum Quantity of 2 required
    $2.99
Page L

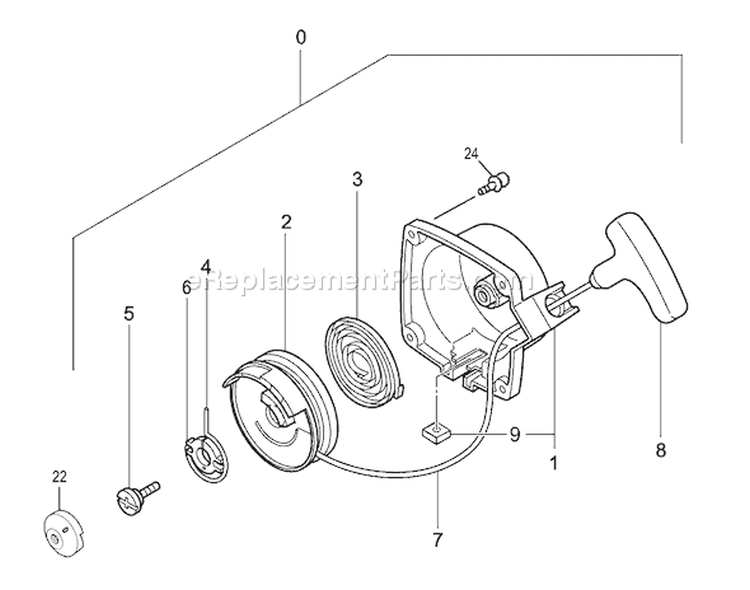

Page L Diagram and Parts List for TBC-255PF  Tanaka Trimmer
