Echo Straight Shaft Trimmer Replacement Parts For Model SRM-4600

We Sell Only Genuine Echo Parts

Popular Parts for SRM-4600

Search Within Model

Questions & Answers for Echo SRM-4600
Browse all Parts Search by Area
Page A Diagram and Parts List for  Echo Trimmer
Page A
Page B Diagram and Parts List for  Echo Trimmer
Page B
Page C Diagram and Parts List for  Echo Trimmer
Page C
Page D Diagram and Parts List for  Echo Trimmer
Page D
Page E Diagram and Parts List for  Echo Trimmer
Page E
Page F Diagram and Parts List for  Echo Trimmer
Page F
Page G Diagram and Parts List for  Echo Trimmer
Page G
Page H Diagram and Parts List for  Echo Trimmer
Page H
Page I Diagram and Parts List for  Echo Trimmer
Page I
Previous Showing All Parts Next
Page A

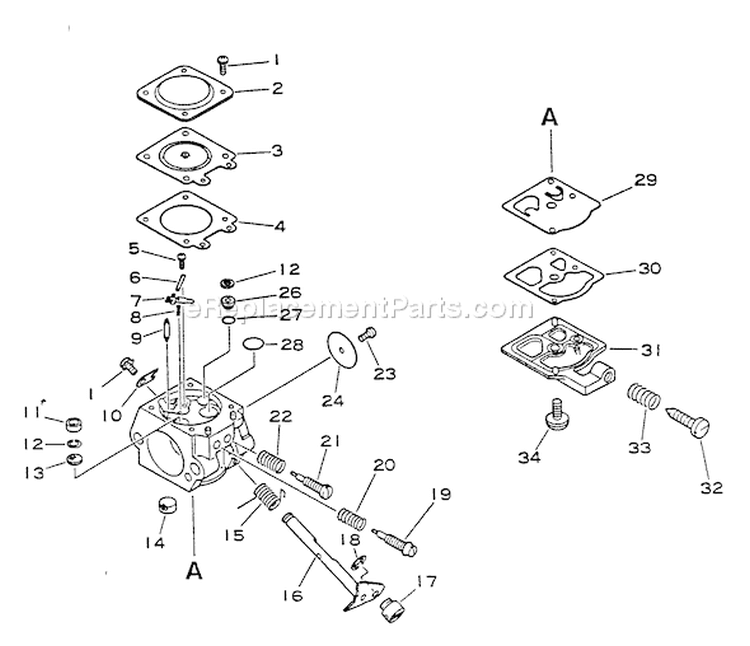

Page A Diagram and Parts List for  Echo Trimmer
Page B

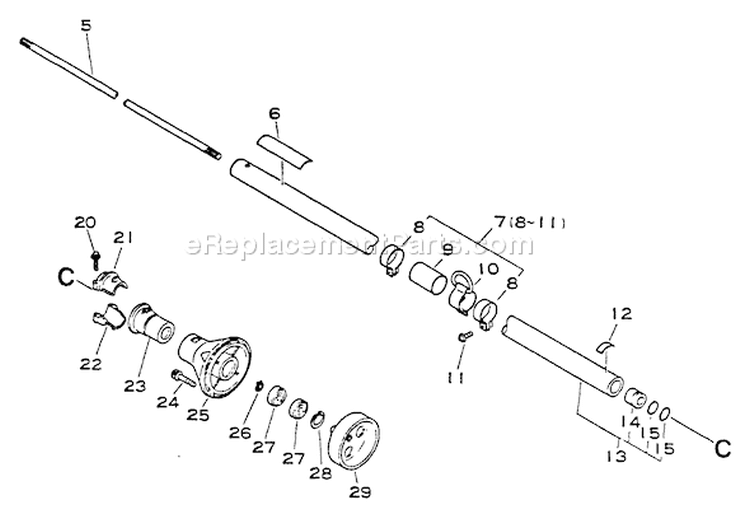

Page B Diagram and Parts List for  Echo Trimmer
  • B-5
    Driveshaft – Part Number: 61001106230
    Driveshaft
    Part Number: 61001106230
      In Stock
    $53.83
  • B-6
    Label-Caution – Part Number: 89016044730
    Label-Caution
    Part Number: 89016044730
      Special Order
    $5.95
  • B-7
    Hook Asy – Part Number: 30120006230
    Hook Asy
    Part Number: 30120006230
      Special Order
    $29.84
  • B-8
    Clamp – Part Number: 30120705630
    Clamp
    Part Number: 30120705630
      Special Order
    $7.00
  • B-9
    Guide – Part Number: 30122406230
    Guide
    Part Number: 30122406230
      Special Order
    $5.95
  • B-10
    Hook Asy – Part Number: 30120006230
    Hook Asy
    Part Number: 30120006230
      Special Order
    $29.84
  • B-11
    Screw 5 X 14 – Part Number: 90024205014
    Screw 5 X 14
    Part Number: 90024205014
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • B-12
    Label, Caution – Part Number: 89015204930
    Label, Caution
    Part Number: 89015204930
      Special Order
    $5.95
  • B-13
    Main Pipe Asy – Part Number: 61020643131
    Main Pipe Asy
    Part Number: 61020643131
      Special Order
    $135.58
  • B-14
    Bushing – Part Number: 61010543130
    Bushing
    Part Number: 61010543130
      Special Order
    $55.78
  • B-15
    O-Ring – Part Number: 90072000020
    O-Ring
    Part Number: 90072000020
      Special Order
    $5.95
  • B-20
    Bolt - 5 X 25 – Part Number: 90014205025
    Bolt - 5 X 25
    Part Number: 90014205025
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • B-21
    Holder-Housing – Part Number: 61092240430
    Holder-Housing
    Part Number: 61092240430
      Special Order
    $6.06
  • B-22
    Holder-Housing – Part Number: 61092340430
    Holder-Housing
    Part Number: 61092340430
      No Longer Available
  • B-23
    Cushion – Part Number: 61091043130
    Cushion
    Part Number: 61091043130
      No Longer Available
  • B-24
    Screw-5x20 – Part Number: 90016205020
    Screw-5x20
    Part Number: 90016205020
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • B-25
    Case-Clutch Drum – Part Number: 61020547531
    Case-Clutch Drum
    Part Number: 61020547531
      Special Order
    $52.52
  • B-26
    Ring, Retaining – Part Number: 90070100012
    Ring, Retaining
    Part Number: 90070100012
      In Stock
    $5.95
  • B-27
    Bearing-ball 6001 – Part Number: 9404206001
    Bearing-ball 6001
    Part Number: 9404206001
      In Stock
    $13.67
  • B-28
    Snap Ring – Part Number: 90070200028
    Snap Ring
    Part Number: 90070200028
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • B-29
    Drum-Clutch – Part Number: 17500543130
    Drum-Clutch
    Part Number: 17500543130
      Special Order
    $63.52
Page C
Page C Diagram and Parts List for  Echo Trimmer
  • C-5
    Screw 5x14 – Part Number: 90023805014
    Screw 5x14
    Part Number: 90023805014
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • C-6
    Guard-Top – Part Number: 15990543130
    Guard-Top
    Part Number: 15990543130
      Special Order
    $16.00
  • C-7
    Screw-5x10 – Part Number: 90023805010
    Screw-5x10
    Part Number: 90023805010
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • C-8
    Cover-Engine – Part Number: 10151442230
    Cover-Engine
    Part Number: 10151442230
      Special Order
    $13.60
  • C-9
    Cylinder – Part Number: 10101147530
    Cylinder
    Part Number: 10101147530
      Special Order
    $150.87
  • C-10
    Screw-5x20 – Part Number: 90016205020
    Screw-5x20
    Part Number: 90016205020
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • C-11
    Gasket-Cylinder – Part Number: 10101042231
    Gasket-Cylinder
    Part Number: 10101042231
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • C-12
    Ring-Piston – Part Number: 10001143230
    Ring-Piston
    Part Number: 10001143230
      In Stock
    $11.28
  • C-13
    Piston Kit – Part Number: P021015771
    Piston Kit
    Part Number: P021015771
      Special Order
    $99.44
  • C-14
    Piston Pin – Part Number: 10001300410
    Piston Pin
    Part Number: 10001300410
      In Stock
    $9.78
  • C-15
    Circlip, Piston Pin – Part Number: 10001500120
    Circlip, Piston Pin
    Part Number: 10001500120
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • C-16
    Bearing-needle – Part Number: 10001212331
    Bearing-needle
    Part Number: 10001212331
      In Stock
    $15.12
  • C-17
    Spacer-Piston Pin – Part Number: V307000050
    Spacer-Piston Pin
    Part Number: V307000050
      In Stock
    Minimum Quantity of 2 required
    $6.95
  • C-18
    Oilseal – Part Number: 10021227930
    Oilseal
    Part Number: 10021227930
      Special Order
    $7.36
  • C-19
    Crankcase Set – Part Number: 10020042230
    Crankcase Set
    Part Number: 10020042230
      Special Order
    $190.77
  • C-20
    Knock Pin – Part Number: 10021502830
    Knock Pin
    Part Number: 10021502830
      Special Order
    $5.95
  • C-21
    Ball Bearing 6201 – Part Number: 9403536201
    Ball Bearing 6201
    Part Number: 9403536201
    ★★★★★
    ★★★★★
    (4)
      In Stock
    $11.05
  • C-22
    Crankshaft Asy – Part Number: 10010043130
    Crankshaft Asy
    Part Number: 10010043130
      Special Order
    $232.13
  • C-23
    Woodruff Key – Part Number: 10014212330
    Woodruff Key
    Part Number: 10014212330
    ★★★★★
    ★★★★★
    (4)
      Special Order
    $5.95
  • C-24
    Trimmer Ball Bearing – Part Number: 90081036202
    Trimmer Ball Bearing
    Part Number: 90081036202
      In Stock
    $13.68
  • C-26
    Screw 5x30 – Part Number: 90016205030
    Screw 5x30
    Part Number: 90016205030
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • C-27
    Screw-4x10 – Part Number: 90023804010
    Screw-4x10
    Part Number: 90023804010
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • C-28
    Plate – Part Number: 10153442231
    Plate
    Part Number: 10153442231
      Special Order
    $14.52
  • C-29
    Cover-Fan – Part Number: 10151142230
    Cover-Fan
    Part Number: 10151142230
      Special Order
    $66.19
  • C-30
    Trimmer Screw 5x25 – Part Number: 90016205025
    Trimmer Screw 5x25
    Part Number: 90016205025
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • C-31
    Circlip – Part Number: 90070200035
    Circlip
    Part Number: 90070200035
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • C-32
    Trimmer Oil Seal – Part Number: 10021302830
    Trimmer Oil Seal
    Part Number: 10021302830
      In Stock
    $8.87
  • C-33
    Label - Model – Part Number: 89013543130
    Label - Model
    Part Number: 89013543130
      No Longer Available
  • C-800
    Gasket Kit – Part Number: 88900042231
    Gasket Kit
    Part Number: 88900042231
      No Longer Available
Page D

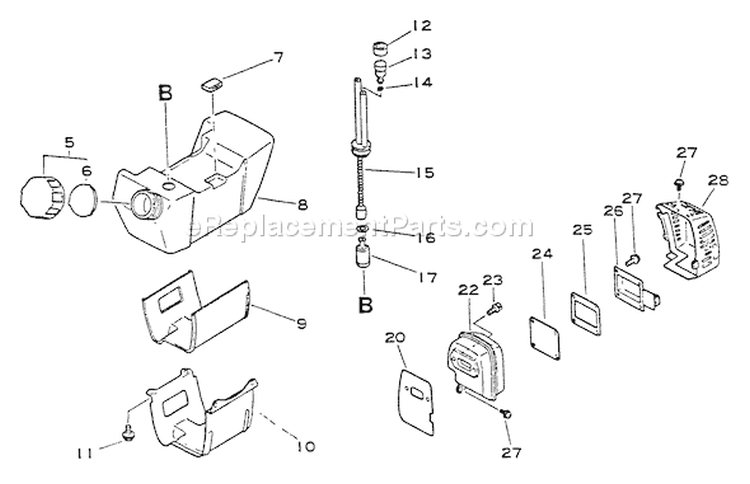

Page D Diagram and Parts List for  Echo Trimmer
Page E

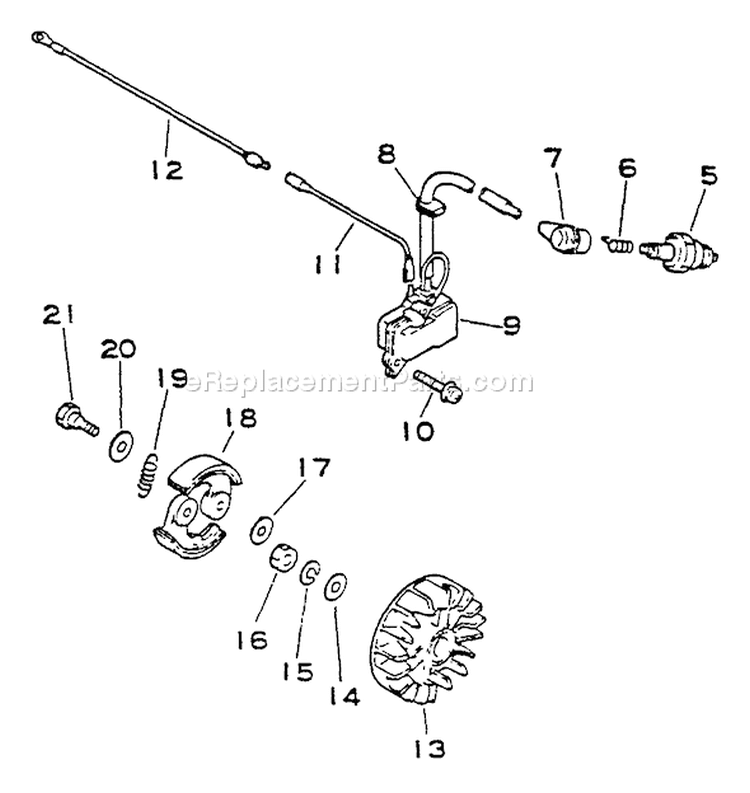

Page E Diagram and Parts List for  Echo Trimmer
Page F

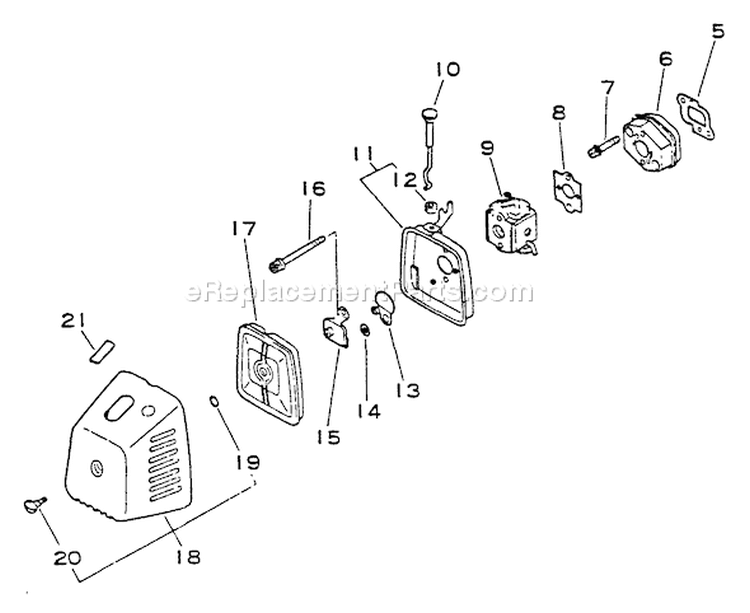

Page F Diagram and Parts List for  Echo Trimmer
Page G

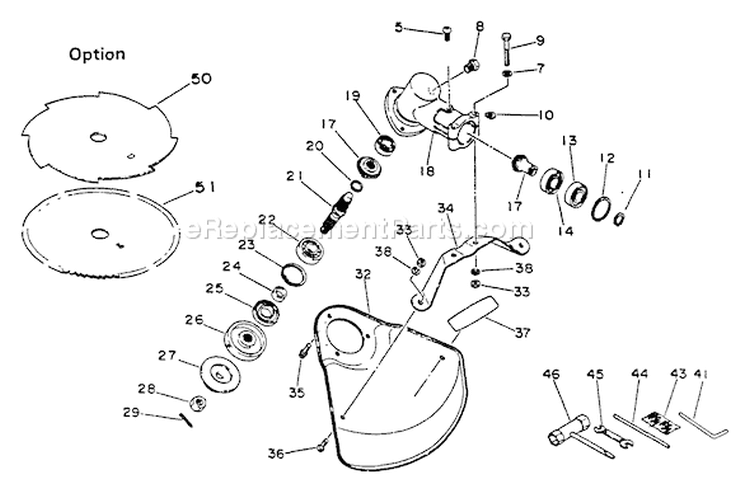

Page G Diagram and Parts List for  Echo Trimmer
Page H

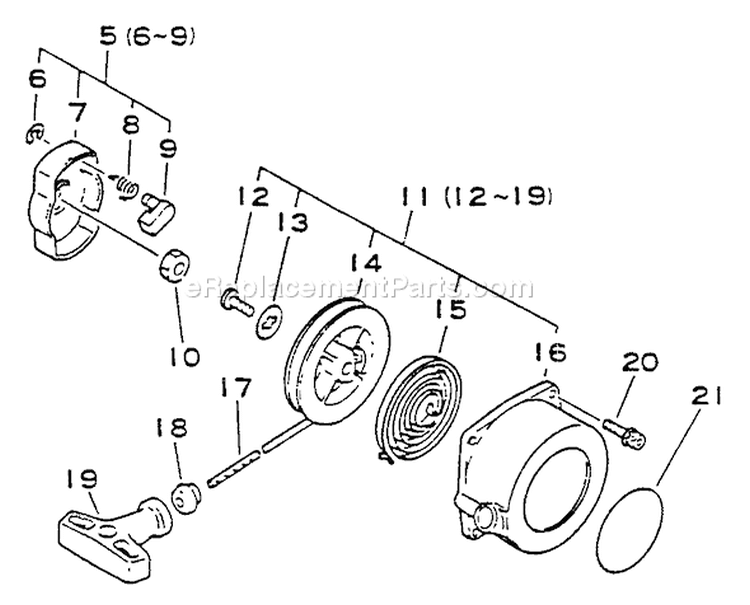

Page H Diagram and Parts List for  Echo Trimmer
Page I

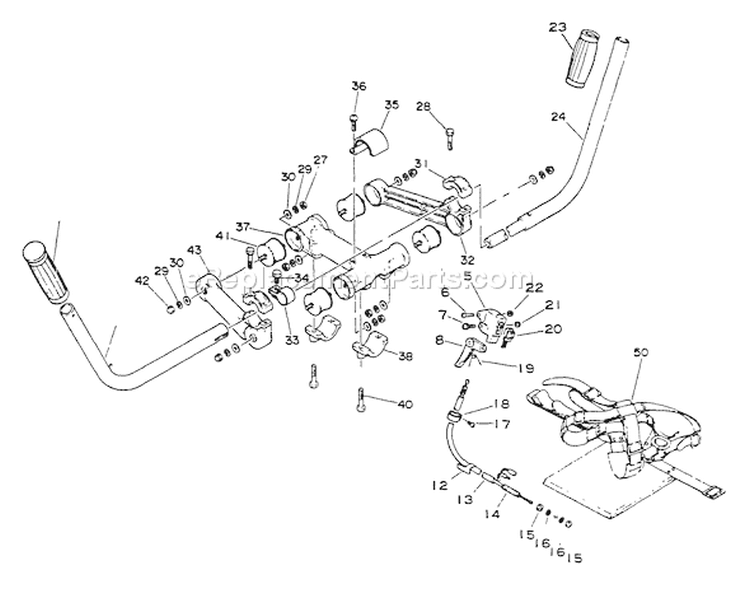

Page I Diagram and Parts List for  Echo Trimmer
