Black and Decker Toaster Oven Replacement Parts For Model TR050

We Sell Only Genuine Black and Decker Parts

Search Within Model

Questions & Answers for Black and Decker TR050
Browse all Parts Search by Area
Diagram Diagram and Parts List for  Black and Decker Toaster Oven
Diagram
Misc Parts Diagram and Parts List for  Black and Decker Toaster Oven
Misc Parts
Previous Showing All Parts Next
Diagram

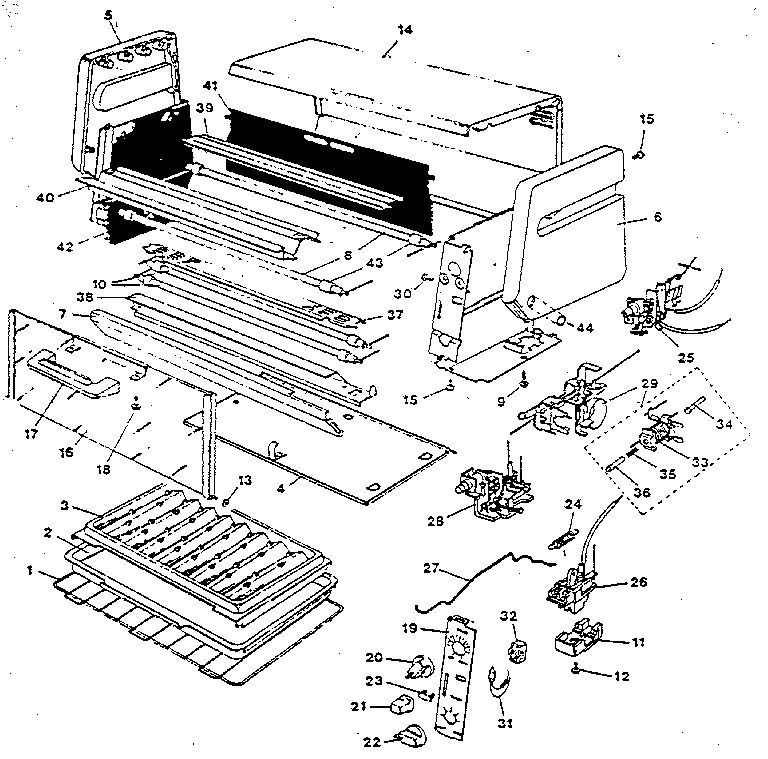

Diagram Diagram and Parts List for  Black and Decker Toaster Oven
  • 1
    Rack – Part Number: 165311-00
    Rack
    Part Number: 165311-00
      No Longer Available
  • 2
    Broil pan – Part Number: 171409-00
    Broil pan
    Part Number: 171409-00
      No Longer Available
  • 3
    Aluminum Broil Pan Cover – Part Number: 182181-00
    Aluminum Broil Pan Cover
    Part Number: 182181-00
      No Longer Available
  • 4
    Crumb tray – Part Number: 170915-10
    Crumb tray
    Part Number: 170915-10
      No Longer Available
  • 5
    Lh base end – Part Number: 170990-01
    Lh base end
    Part Number: 170990-01
      No Longer Available
  • 6
    Rh base end – Part Number: 170991-01
    Rh base end
    Part Number: 170991-01
      No Longer Available
  • 7
    Frnt channel – Part Number: 182291-01
    Frnt channel
    Part Number: 182291-01
      No Longer Available
  • 8
    Heater kit – Part Number: 164952-04
    Heater kit
    Part Number: 164952-04
      No Longer Available
  • 9
    Screw – Part Number: 164835-09
    Screw
    Part Number: 164835-09
      No Longer Available
  • 10
    Heater kit – Part Number: 164952-05
    Heater kit
    Part Number: 164952-05
      No Longer Available
  • 11
    Switch cover – Part Number: 165197-00
    Switch cover
    Part Number: 165197-00
      No Longer Available
  • 12
    Screw – Part Number: 164819-01
    Screw
    Part Number: 164819-01
      No Longer Available
  • 13
    Insulator – Part Number: 182435-00
    Insulator
    Part Number: 182435-00
      No Longer Available
  • 14
    Shell – Part Number: 170134-03
    Shell
    Part Number: 170134-03
      No Longer Available
  • 15
    Screw – Part Number: 164836-00
    Screw
    Part Number: 164836-00
      No Longer Available
  • 16
    Door – Part Number: 170133-03
    Door
    Part Number: 170133-03
      No Longer Available
  • 17
    Door handle – Part Number: 170920-00
    Door handle
    Part Number: 170920-00
      No Longer Available
  • 18
    Dr hndl scrw – Part Number: 163994-00
    Dr hndl scrw
    Part Number: 163994-00
      No Longer Available
  • 19
    Plate escut – Part Number: 170934-01
    Plate escut
    Part Number: 170934-01
      No Longer Available
  • 20
    Knob – Part Number: 170918-00
    Knob
    Part Number: 170918-00
      No Longer Available
  • 21
    Push button – Part Number: 170921-01
    Push button
    Part Number: 170921-01
      No Longer Available
  • 22
    Toast knob – Part Number: 170919-00
    Toast knob
    Part Number: 170919-00
      No Longer Available
  • 23
    Jewel – Part Number: 182457-00
    Jewel
    Part Number: 182457-00
      No Longer Available
  • 24
    Door spring – Part Number: 165164-00
    Door spring
    Part Number: 165164-00
      No Longer Available
  • 25
    Therm kit – Part Number: 166993-00
    Therm kit
    Part Number: 166993-00
      No Longer Available
  • 26
    Main switch – Part Number: 164868-00
    Main switch
    Part Number: 164868-00
      No Longer Available
  • 27
    Link – Part Number: 171262-00
    Link
    Part Number: 171262-00
      No Longer Available
  • 28
    Control kit – Part Number: 166994-00
    Control kit
    Part Number: 166994-00
      No Longer Available
  • 29
    Latch kit – Part Number: 166995-00
    Latch kit
    Part Number: 166995-00
      No Longer Available
  • 30
    Screw – Part Number: 166694-00
    Screw
    Part Number: 166694-00
      No Longer Available
  • 31
    Lamp assembly – Part Number: 182465-00
    Lamp assembly
    Part Number: 182465-00
      No Longer Available
  • 32
    Lamp retainer – Part Number: 165246-00
    Lamp retainer
    Part Number: 165246-00
      No Longer Available
  • 33
    Solenoid kit – Part Number: 164879-00
    Solenoid kit
    Part Number: 164879-00
      No Longer Available
  • 34
    Striker pin – Part Number: 165169-00
    Striker pin
    Part Number: 165169-00
      No Longer Available
  • 35
    Solenoid spg – Part Number: 164825-00
    Solenoid spg
    Part Number: 164825-00
      No Longer Available
  • 36
    Core – Part Number: 165165-00
    Core
    Part Number: 165165-00
      No Longer Available
  • 37
    Heater frame – Part Number: 165282-00
    Heater frame
    Part Number: 165282-00
      No Longer Available
  • 38
    Lr fr reflec – Part Number: 182292-00
    Lr fr reflec
    Part Number: 182292-00
      No Longer Available
  • 39
    Up rr reflec – Part Number: 166272-00
    Up rr reflec
    Part Number: 166272-00
      No Longer Available
  • 40
    Up fr reflec – Part Number: 164920-00
    Up fr reflec
    Part Number: 164920-00
      No Longer Available
  • 41
    Rear liner – Part Number: 171345-01
    Rear liner
    Part Number: 171345-01
      No Longer Available
  • 42
    Lh liner asy – Part Number: 170132-01
    Lh liner asy
    Part Number: 170132-01
      No Longer Available
  • 43
    Insulator – Part Number: 165098-00
    Insulator
    Part Number: 165098-00
      No Longer Available
  • 44
    Cover – Part Number: 170694-01
    Cover
    Part Number: 170694-01
      No Longer Available
Misc Parts
Misc Parts Diagram and Parts List for  Black and Decker Toaster Oven
  • NI
    Power cord – Part Number: 163866-23
    Power cord
    Part Number: 163866-23
      No Longer Available
