Craftsman Tiller Replacement Parts For Model 917293880

We Sell Only Genuine Craftsman Parts

Popular Parts for 917293880

Search Within Model

Questions & Answers for Craftsman 917293880
Browse all Parts Search by Area
Page A Diagram and Parts List for  Craftsman Tiller
Page A
Page B Diagram and Parts List for  Craftsman Tiller
Page B
Page C Diagram and Parts List for  Craftsman Tiller
Page C
Page D Diagram and Parts List for  Craftsman Tiller
Page D
Page E Diagram and Parts List for  Craftsman Tiller
Page E
Page F Diagram and Parts List for  Craftsman Tiller
Page F
Page G Diagram and Parts List for  Craftsman Tiller
Page G
Previous Showing All Parts Next

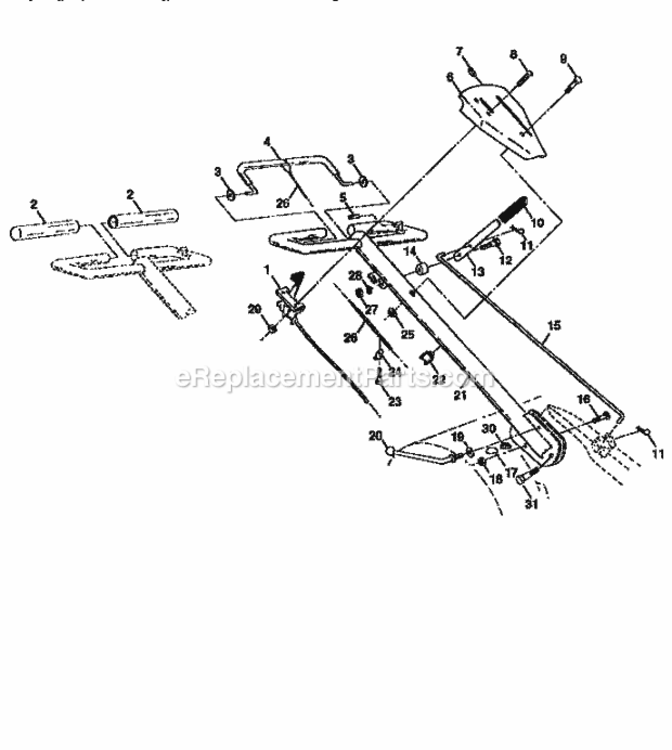

Page A
Page A Diagram and Parts List for  Craftsman Tiller

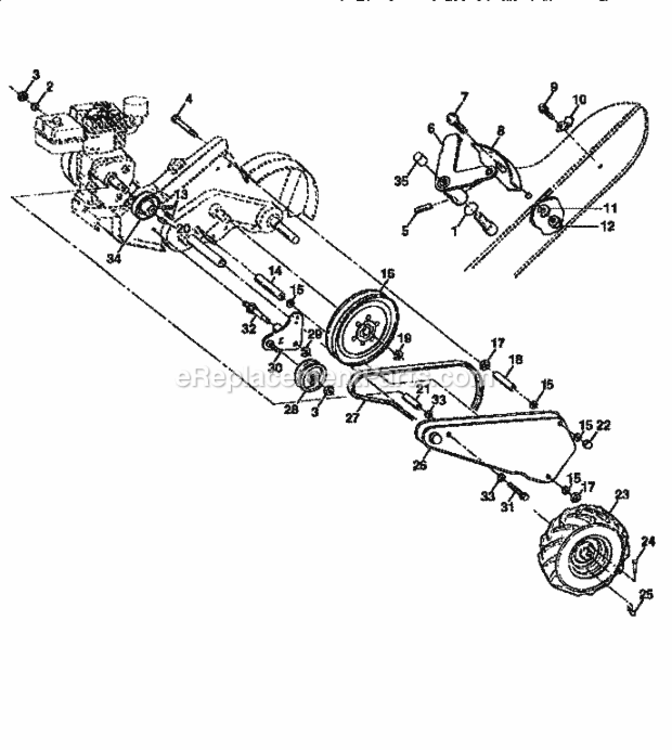

Page B
Page B Diagram and Parts List for  Craftsman Tiller

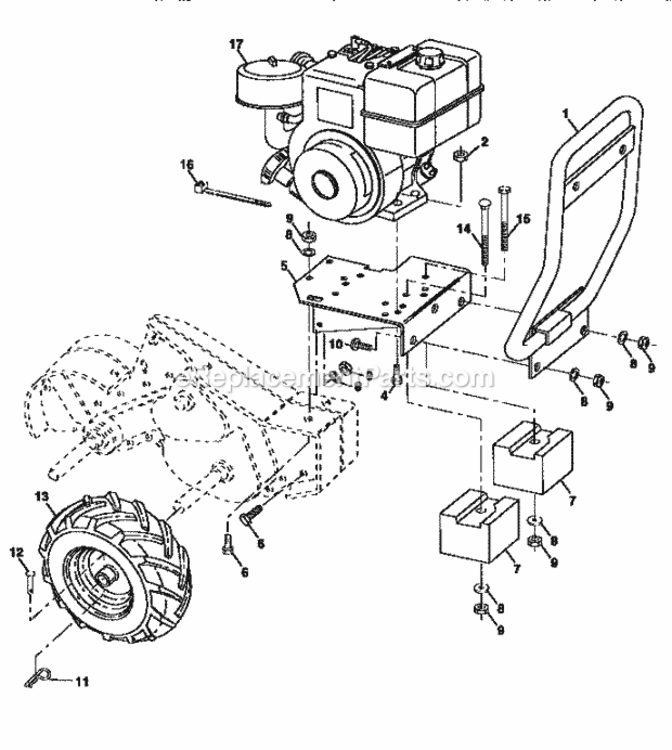

Page C
Page C Diagram and Parts List for  Craftsman Tiller

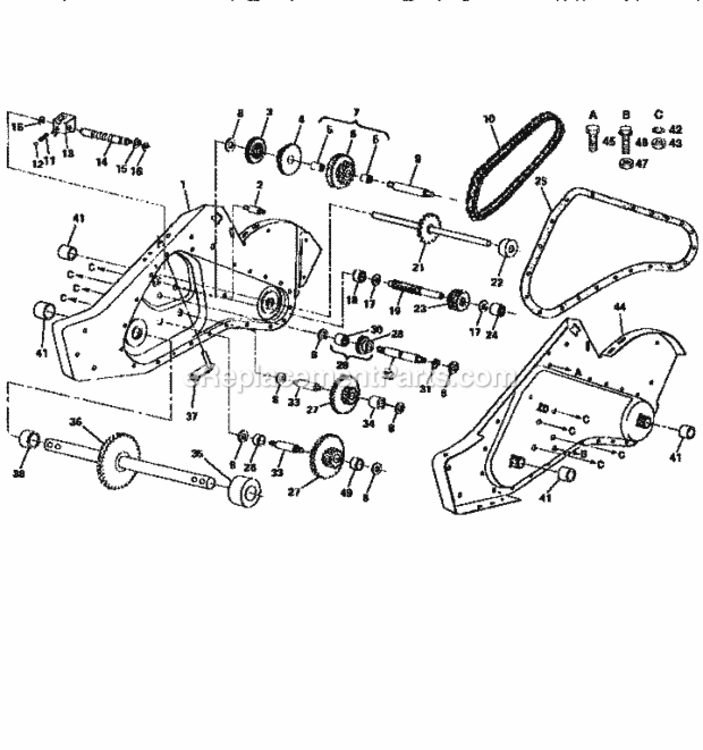

Page D
Page D Diagram and Parts List for  Craftsman Tiller

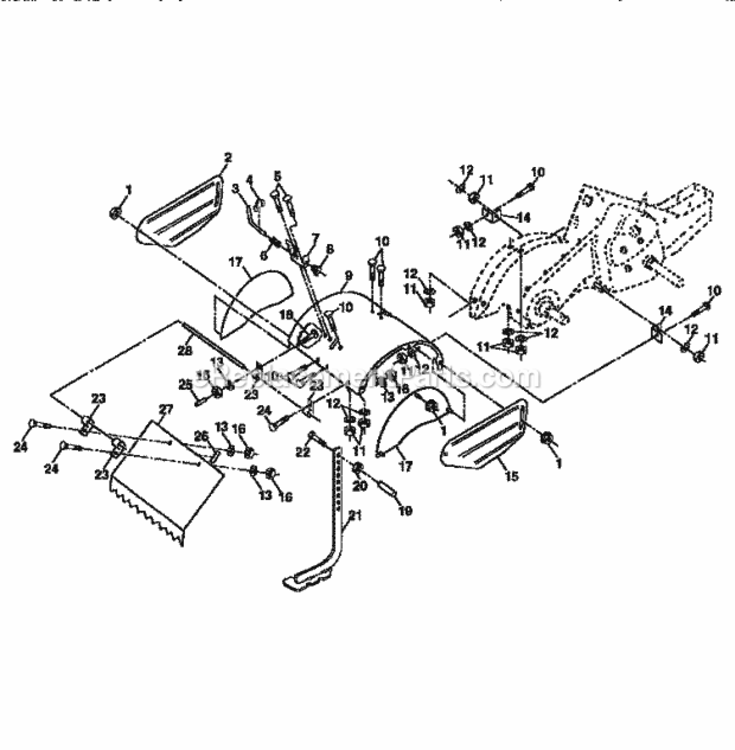

Page E
Page E Diagram and Parts List for  Craftsman Tiller
  • E-1
    Flange Hex Nut – Part Number: 426589
    Flange Hex Nut
    Part Number: 426589
      No Longer Available
  • E-2
    Shield Lh, O – Part Number: 108711X558
    Shield Lh, O
    Part Number: 108711X558
      No Longer Available
  • E-3
    Pin, Stake, Depth – Part Number: 532008393
    Pin, Stake, Depth
    Part Number: 532008393
      Special Order
    $31.35
  • E-4
    Ring, Klip – Part Number: 812000036
    Ring, Klip
    Part Number: 812000036
      No Longer Available
  • E-5
    Carriage Bolt – Part Number: STD533110
    Carriage Bolt
    Part Number: STD533110
      No Longer Available
  • E-6
    Spring – Part Number: 532008394
    Spring
    Part Number: 532008394
      Special Order
    $16.52
  • E-7
    Bracket, Latch – Part Number: 532008392
    Bracket, Latch
    Part Number: 532008392
      Special Order
    $5.97
  • E-8
    Spring, Depth Stake – Part Number: 532109230
    Spring, Depth Stake
    Part Number: 532109230
      No Longer Available
  • E-9
    Tine Shield – Part Number: 104178X558
    Tine Shield
    Part Number: 104178X558
      No Longer Available
  • E-10
    Carriage Bolt – Part Number: STD533107
    Carriage Bolt
    Part Number: STD533107
      No Longer Available
  • E-11
    Nut 8Pk – Part Number: STD541031
    Nut 8Pk
    Part Number: STD541031
      No Longer Available
  • E-12
    Lock Washer – Part Number: STD551131
    Lock Washer
    Part Number: STD551131
      No Longer Available
  • E-13
    Washer 8Pk – Part Number: STD551125
    Washer 8Pk
    Part Number: STD551125
      No Longer Available
  • E-14
    Bracket, Shield Tine – Part Number: 8386J
    Bracket, Shield Tine
    Part Number: 8386J
      No Longer Available
  • E-15
    Side Shield – Part Number: 161416X558
    Side Shield
    Part Number: 161416X558
      No Longer Available
  • E-16
    Nut 8Pk – Part Number: STD541025
    Nut 8Pk
    Part Number: STD541025
      No Longer Available
  • E-17
    Shield – Part Number: 104084X479
    Shield
    Part Number: 104084X479
      No Longer Available
  • E-18
    Carriage Bolt – Part Number: STD532512
    Carriage Bolt
    Part Number: STD532512
      No Longer Available
  • E-19
    Grip – Part Number: 532102701
    Grip
    Part Number: 532102701
      No Longer Available
  • E-20
    Nut 8Pk – Part Number: STD541037
    Nut 8Pk
    Part Number: STD541037
      No Longer Available
  • E-21
    Stake – Part Number: 138420
    Stake
    Part Number: 138420
      No Longer Available
  • E-22
    Bolt, Hex 3/8-16 X 2 – Part Number: 874930632
    Bolt, Hex 3/8-16 X 2
    Part Number: 874930632
      Special Order
    $11.03
  • E-23
    Hinge – Part Number: 532004440
    Hinge
    Part Number: 532004440
      Special Order
    $5.95
  • E-24
    Bolt, Carriage 1/4-20 x 1/2 Gr. 5 – Part Number: 72140408
    Bolt, Carriage 1/4-20 x 1/2 Gr. 5
    Part Number: 72140408
      No Longer Available
  • E-25
    Cap Vinyl – Part Number: 532006712
    Cap Vinyl
    Part Number: 532006712
      Special Order
    $5.95
  • E-26
    Idler Pad – Part Number: 109227X
    Idler Pad
    Part Number: 109227X
      No Longer Available
  • E-27
    Level Shield – Part Number: 102713X558
    Level Shield
    Part Number: 102713X558
      No Longer Available
  • E-28
    Pin Hinge – Part Number: 138609
    Pin Hinge
    Part Number: 138609
      No Longer Available
  • E-800
    Grease – Part Number: 6066J
    Grease
    Part Number: 6066J
      No Longer Available
  • E-800
    Owners Manual – Part Number: 917158697
    Owners Manual
    Part Number: 917158697
      No Longer Available
  • E-800
    Manual.O.293 – Part Number: 158699
    Manual.O.293
    Part Number: 158699
      No Longer Available
  • E-800
    Tune-Up Kit – Part Number: 5115S
    Tune-Up Kit
    Part Number: 5115S
      No Longer Available

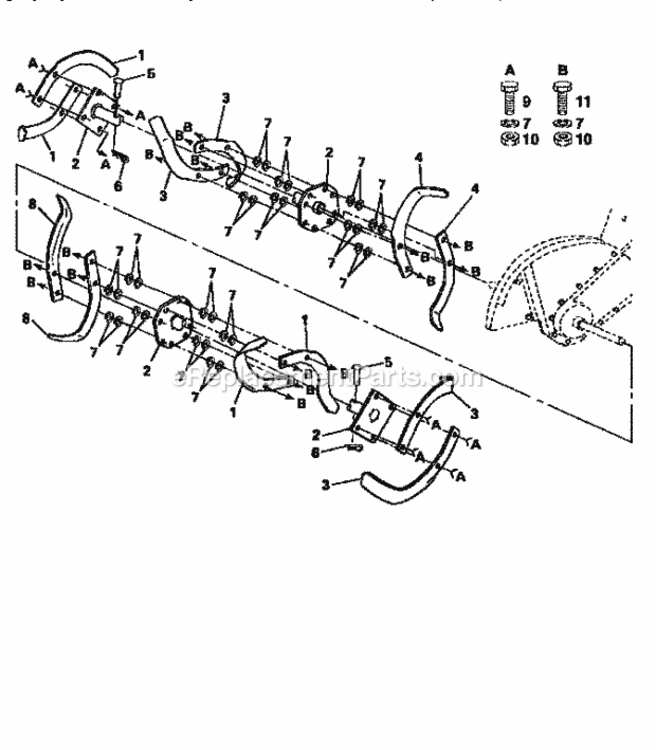

Page F
Page F Diagram and Parts List for  Craftsman Tiller
  • F-1
    Tine, L.H., 14" – Part Number: 532101194
    Tine, L.H., 14"
    Part Number: 532101194
      Special Order
    $23.93
  • F-2
    Hub Assembly – Part Number: 189359
    Hub Assembly
    Part Number: 189359
      No Longer Available
  • F-3
    Tine, R.H., 14" – Part Number: 532101193
    Tine, R.H., 14"
    Part Number: 532101193
      Special Order
    $23.93
  • F-4
    Tine, L.H., 14" – Part Number: 532101194
    Tine, L.H., 14"
    Part Number: 532101194
      Special Order
    $23.93
  • F-5
    Clevis Pin – Part Number: 4929H
    Clevis Pin
    Part Number: 4929H
      No Longer Available
  • F-6
    Pin 2Pk – Part Number: STD624008
    Pin 2Pk
    Part Number: STD624008
      No Longer Available
  • F-7
    Washer, Lock 3/8 – Part Number: STD551137
    Washer, Lock 3/8
    Part Number: STD551137
      No Longer Available
  • F-8
    Tine, R.H., 14" – Part Number: 532101193
    Tine, R.H., 14"
    Part Number: 532101193
      Special Order
    $23.93
  • F-9
    Bolt – Part Number: 74610616
    Bolt
    Part Number: 74610616
      No Longer Available
  • F-10
    Hex Lock Nut – Part Number: STD541537
    Hex Lock Nut
    Part Number: STD541537
      No Longer Available
  • F-11
    Screw – Part Number: STD623715
    Screw
    Part Number: STD623715
      No Longer Available
  • F-800
    Tune-Up Kit – Part Number: 5115S
    Tune-Up Kit
    Part Number: 5115S
      No Longer Available
  • F-800
    Manual.O.293 – Part Number: 158699
    Manual.O.293
    Part Number: 158699
      No Longer Available
  • F-800
    Owners Manual – Part Number: 917158697
    Owners Manual
    Part Number: 917158697
      No Longer Available
  • F-800
    Grease – Part Number: 6066J
    Grease
    Part Number: 6066J
      No Longer Available

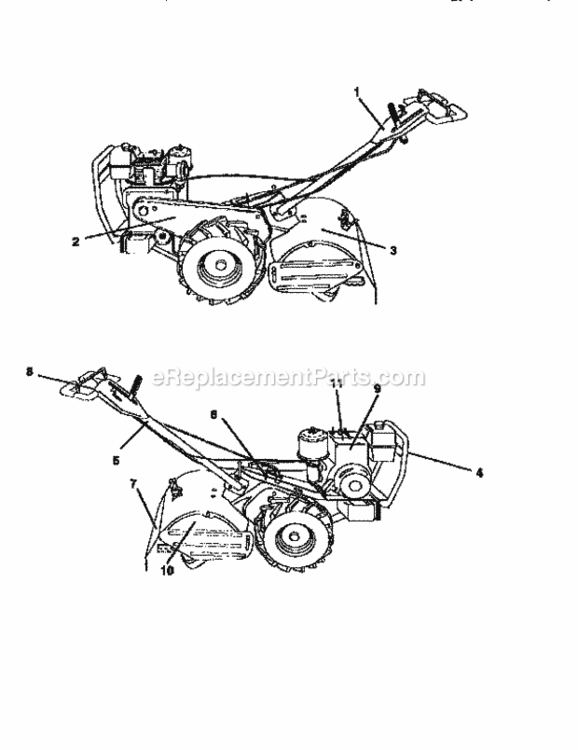

Page G
Page G Diagram and Parts List for  Craftsman Tiller
