Craftsman Tiller Replacement Parts For Model 917299881

We Sell Only Genuine Craftsman Parts

Popular Parts for 917299881

Search Within Model

Questions & Answers for Craftsman 917299881
Browse all Parts Search by Area
Page A Diagram and Parts List for  Craftsman Tiller
Page A
Page B Diagram and Parts List for  Craftsman Tiller
Page B
Page C Diagram and Parts List for  Craftsman Tiller
Page C
Page D Diagram and Parts List for  Craftsman Tiller
Page D
Page E Diagram and Parts List for  Craftsman Tiller
Page E
Page F Diagram and Parts List for  Craftsman Tiller
Page F
Page G Diagram and Parts List for  Craftsman Tiller
Page G
Previous Showing All Parts Next

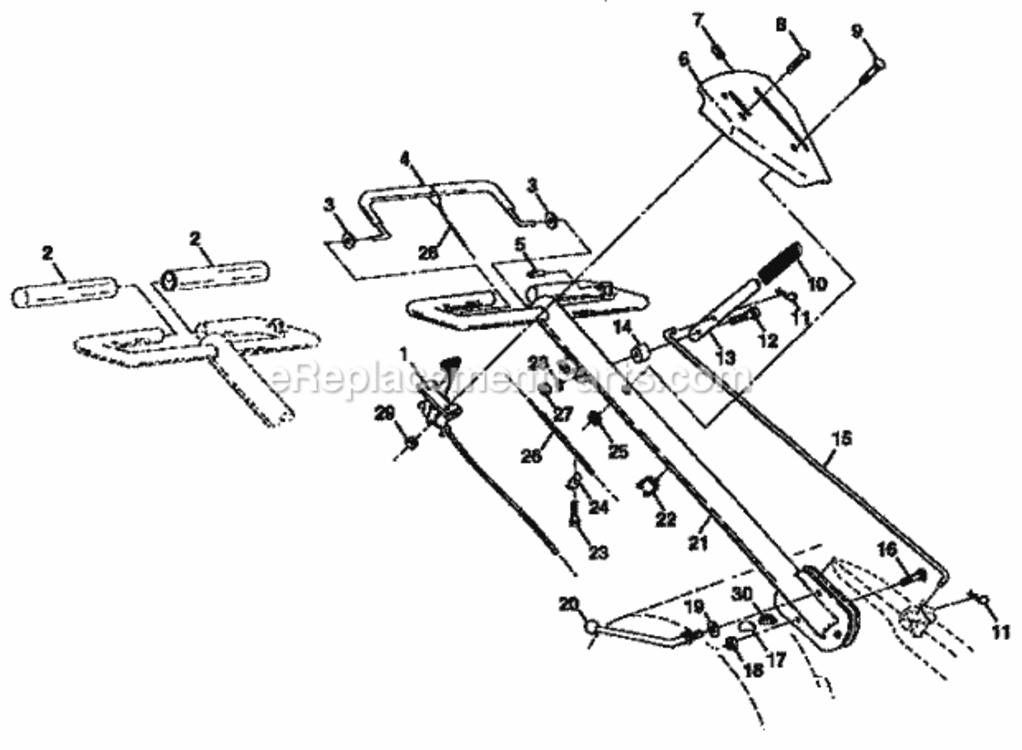

Page A
Page A Diagram and Parts List for  Craftsman Tiller

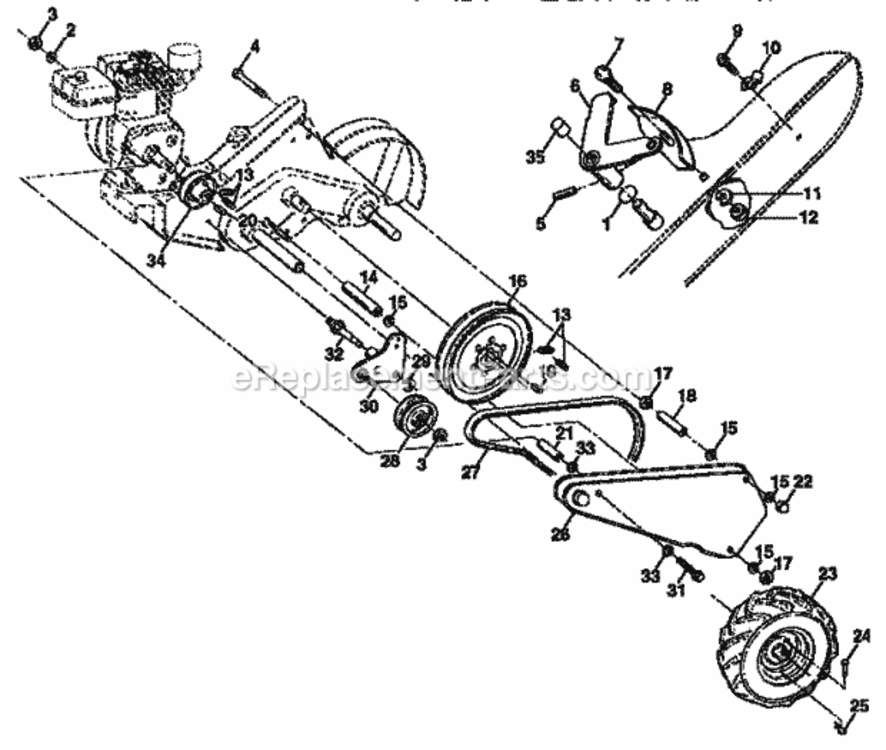

Page B
Page B Diagram and Parts List for  Craftsman Tiller

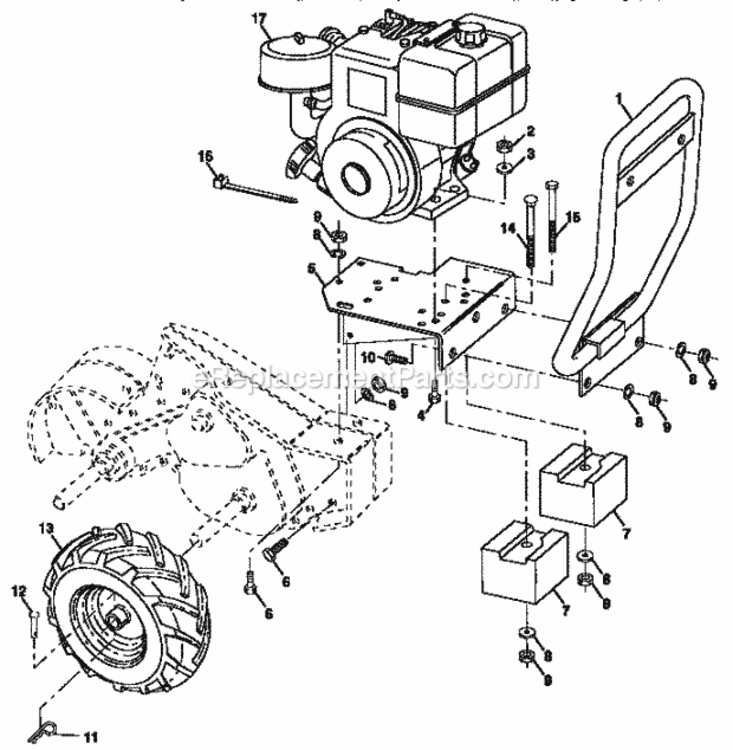

Page C
Page C Diagram and Parts List for  Craftsman Tiller

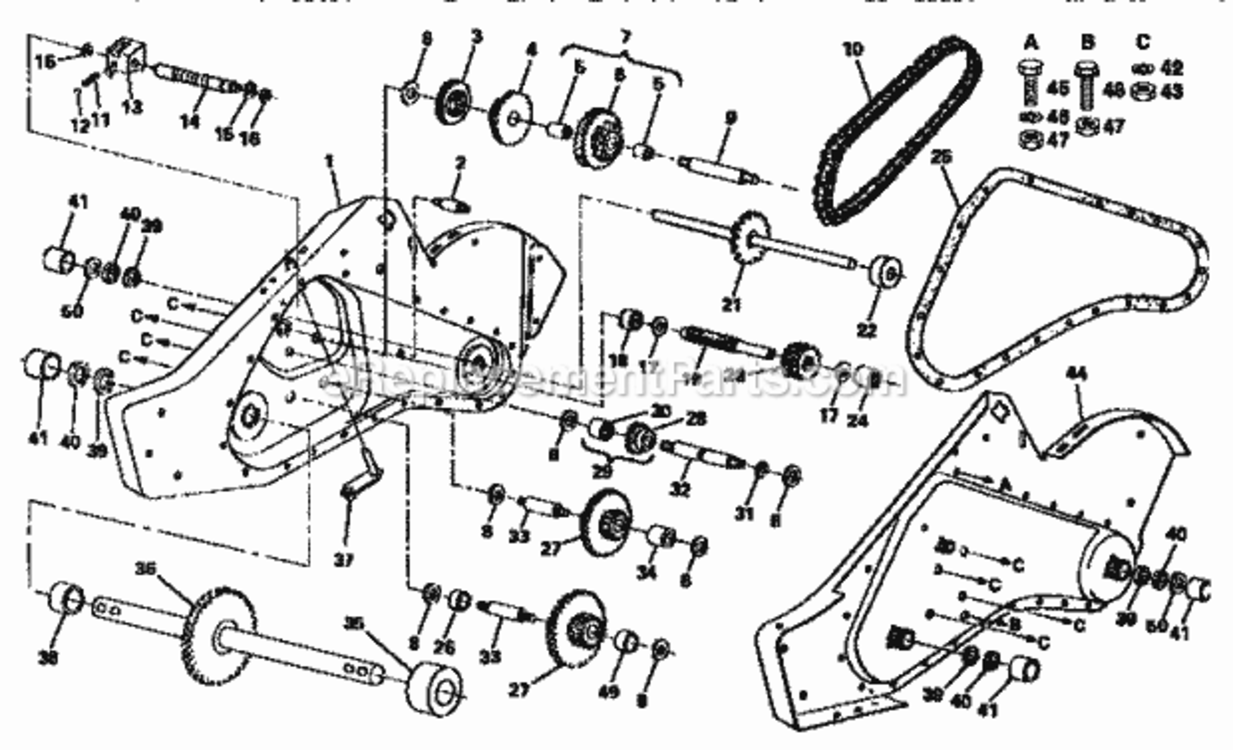

Page D
Page D Diagram and Parts List for  Craftsman Tiller

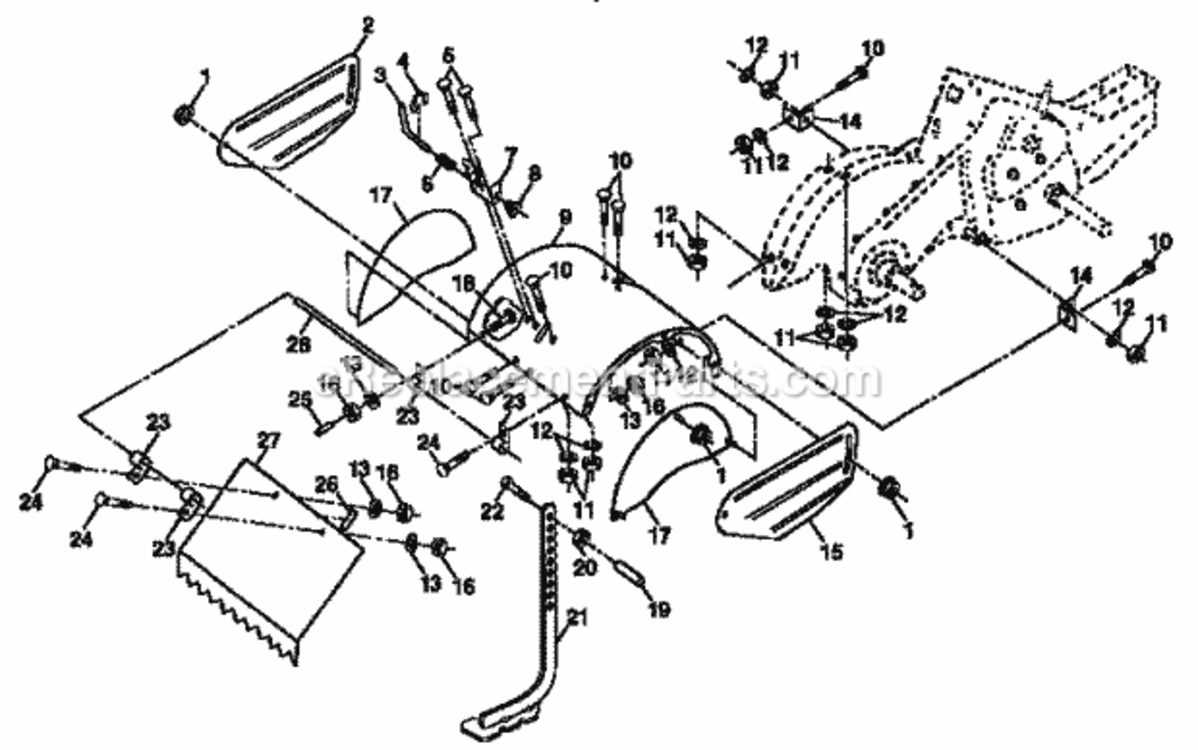

Page E
Page E Diagram and Parts List for  Craftsman Tiller
  • E-1
    Flange Hex Nut – Part Number: 426589
    Flange Hex Nut
    Part Number: 426589
      No Longer Available
  • E-2
    Shield Lh – Part Number: 108711X459
    Shield Lh
    Part Number: 108711X459
      No Longer Available
  • E-3
    Pin, Stake, Depth – Part Number: 532008393
    Pin, Stake, Depth
    Part Number: 532008393
      Special Order
    $32.48
  • E-4
    Ring, Klip – Part Number: 812000036
    Ring, Klip
    Part Number: 812000036
      No Longer Available
  • E-5
    Carriage Bolt – Part Number: STD533110
    Carriage Bolt
    Part Number: STD533110
      No Longer Available
  • E-6
    Spring – Part Number: 532008394
    Spring
    Part Number: 532008394
      Special Order
    $17.11
  • E-7
    Bracket, Latch – Part Number: 532008392
    Bracket, Latch
    Part Number: 532008392
      Special Order
    $6.18
  • E-8
    Spring, Depth Stake – Part Number: 532109230
    Spring, Depth Stake
    Part Number: 532109230
      No Longer Available
  • E-9
    Shield Tine – Part Number: 104178X459
    Shield Tine
    Part Number: 104178X459
      No Longer Available
  • E-10
    Carriage Bolt – Part Number: STD533107
    Carriage Bolt
    Part Number: STD533107
      No Longer Available
  • E-11
    Nut 8Pk – Part Number: STD541031
    Nut 8Pk
    Part Number: STD541031
      No Longer Available
  • E-12
    Lock Washer – Part Number: STD551131
    Lock Washer
    Part Number: STD551131
      No Longer Available
  • E-13
    Washer 8Pk – Part Number: STD551125
    Washer 8Pk
    Part Number: STD551125
      No Longer Available
  • E-14
    Bracket, Shield Tine – Part Number: 8386J
    Bracket, Shield Tine
    Part Number: 8386J
      No Longer Available
  • E-15
    Shield Right Hand – Part Number: 108710X459
    Shield Right Hand
    Part Number: 108710X459
      No Longer Available
  • E-16
    Nut 8Pk – Part Number: STD541025
    Nut 8Pk
    Part Number: STD541025
      No Longer Available
  • E-17
    Shield – Part Number: 104084X459
    Shield
    Part Number: 104084X459
      No Longer Available
  • E-18
    Carriage Bolt – Part Number: STD532512
    Carriage Bolt
    Part Number: STD532512
      No Longer Available
  • E-19
    Grip – Part Number: 8389J
    Grip
    Part Number: 8389J
      No Longer Available
  • E-20
    Nut 8Pk – Part Number: STD541037
    Nut 8Pk
    Part Number: STD541037
      No Longer Available
  • E-21
    Stake – Part Number: 138420
    Stake
    Part Number: 138420
      No Longer Available
  • E-22
    Bolt, Hex 3/8-16 x 3-1/2 – Part Number: 74930656
    Bolt, Hex 3/8-16 x 3-1/2
    Part Number: 74930656
      No Longer Available
  • E-23
    Hinge – Part Number: 532004440
    Hinge
    Part Number: 532004440
      Special Order
    $6.16
  • E-24
    Bolt, Carriage 1/4-20 x 1/2 Gr. 5 – Part Number: 72140408
    Bolt, Carriage 1/4-20 x 1/2 Gr. 5
    Part Number: 72140408
      No Longer Available
  • E-25
    Cap Vinyl – Part Number: 532006712
    Cap Vinyl
    Part Number: 532006712
      Special Order
    $6.16
  • E-26
    Idler Pad – Part Number: 109227X
    Idler Pad
    Part Number: 109227X
      No Longer Available
  • E-27
    Shield – Part Number: 102713X459
    Shield
    Part Number: 102713X459
      No Longer Available
  • E-28
    Pin Hinge – Part Number: 138609
    Pin Hinge
    Part Number: 138609
      No Longer Available
  • E-800
    Grease – Part Number: 6066J
    Grease
    Part Number: 6066J
      No Longer Available
  • E-800
    Trans.Serv.2 – Part Number: 183655
    Trans.Serv.2
    Part Number: 183655
      No Longer Available
  • E-800
    Manual.O.299 – Part Number: 144981
    Manual.O.299
    Part Number: 144981
      No Longer Available
  • E-800
    Owners Manual – Part Number: 144980
    Owners Manual
    Part Number: 144980
      No Longer Available

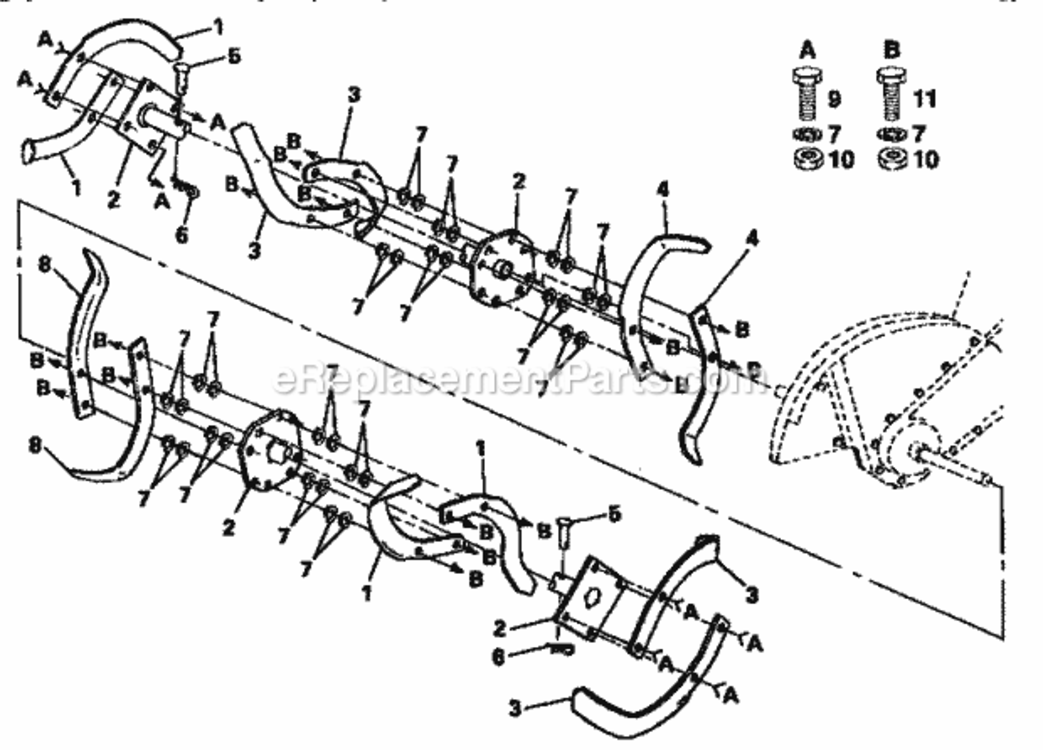

Page F
Page F Diagram and Parts List for  Craftsman Tiller
  • F-1
    Tine, L.H., 14" – Part Number: 532101194
    Tine, L.H., 14"
    Part Number: 532101194
      Special Order
    $24.79
  • F-2
    Hub Assembly – Part Number: 189359
    Hub Assembly
    Part Number: 189359
      No Longer Available
  • F-3
    Tine, R.H., 14" – Part Number: 532101193
    Tine, R.H., 14"
    Part Number: 532101193
      Special Order
    $24.79
  • F-4
    Tine, L.H., 14" – Part Number: 532101194
    Tine, L.H., 14"
    Part Number: 532101194
      Special Order
    $24.79
  • F-5
    Clevis Pin – Part Number: 4929H
    Clevis Pin
    Part Number: 4929H
      No Longer Available
  • F-6
    Pin 2Pk – Part Number: STD624008
    Pin 2Pk
    Part Number: STD624008
      No Longer Available
  • F-7
    Washer, Lock 3/8 – Part Number: STD551137
    Washer, Lock 3/8
    Part Number: STD551137
      No Longer Available
  • F-8
    Tine, R.H., 14" – Part Number: 532101193
    Tine, R.H., 14"
    Part Number: 532101193
      Special Order
    $24.79
  • F-9
    Bolt – Part Number: 74610616
    Bolt
    Part Number: 74610616
      No Longer Available
  • F-10
    Hex Lock Nut – Part Number: STD541537
    Hex Lock Nut
    Part Number: STD541537
      No Longer Available
  • F-11
    Screw – Part Number: STD623715
    Screw
    Part Number: STD623715
      No Longer Available
  • F-800
    Grease – Part Number: 6066J
    Grease
    Part Number: 6066J
      No Longer Available
  • F-800
    Manual.O.299 – Part Number: 144981
    Manual.O.299
    Part Number: 144981
      No Longer Available
  • F-800
    Trans.Serv.2 – Part Number: 183655
    Trans.Serv.2
    Part Number: 183655
      No Longer Available
  • F-800
    Owners Manual – Part Number: 144980
    Owners Manual
    Part Number: 144980
      No Longer Available

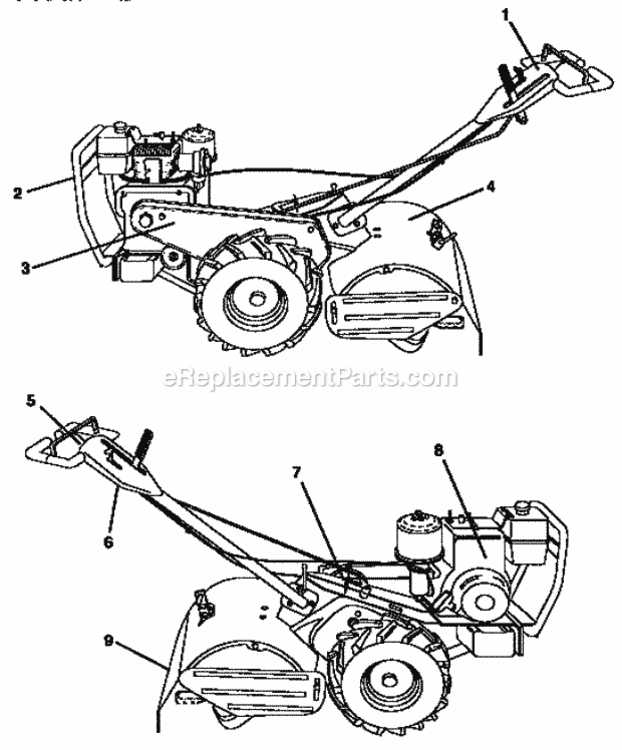

Page G
Page G Diagram and Parts List for  Craftsman Tiller
