Skil (F01202) 10" Table Saw Replacement Parts For Model 3400 (F012340002)

Skil Parts We Sell Only Genuine Skil Parts

Popular Parts for 3400

Search Within Model

Questions & Answers for Skil 3400
Browse all Parts Search by Area
Page A Diagram and Parts List for F012340002 Skil
Page A
Page B Diagram and Parts List for F012340002 Skil
Page B

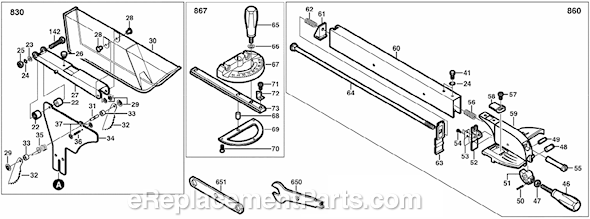

Page C Diagram and Parts List for F012340002 Skil
Page C
Previous Showing All Parts Next
Page A

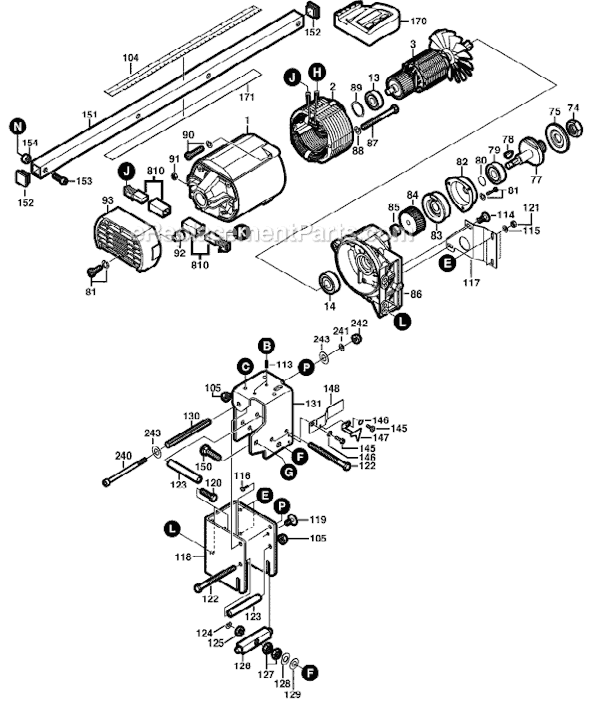

Page A Diagram and Parts List for F012340002 Skil
  • 1
    Motor Housing – Part Number: 2610358924
    Motor Housing
    Part Number: 2610358924
      No Longer Available
  • 2
    Field – Part Number: 2610909424
    Field
    Part Number: 2610909424
      No Longer Available
  • 3
    Armature – Part Number: 2610905924
    Armature
    Part Number: 2610905924
      No Longer Available
  • 13
    Deep-groove Ball Bearing – Part Number: 5700382048
    Deep-groove Ball Bearing
    Part Number: 5700382048
      No Longer Available
  • 14
    Deep-Groove Ball Bearing – Part Number: 2610017349
    Deep-Groove Ball Bearing
    Part Number: 2610017349
      No Longer Available
  • 74
    ARBOR NUT – Part Number: 2610358858
    ARBOR NUT
    Part Number: 2610358858
      In Stock
    $6.15
  • 75
    OUTER FLANGE – Part Number: 2610358857
    OUTER FLANGE
    Part Number: 2610358857
      No Longer Available
  • 77
    Shaft – Part Number: 2610358914
    Shaft
    Part Number: 2610358914
      No Longer Available
  • 78
    Key – Part Number: 2610358915
    Key
    Part Number: 2610358915
      No Longer Available
  • 79
    BALL BEARING – Part Number: 2610015361
    BALL BEARING
    Part Number: 2610015361
      Special Order
    $25.76
  • 80
    RETAINING RING – Part Number: 2610997282
    RETAINING RING
    Part Number: 2610997282
      Special Order
    $4.13
  • 81
    Screw – Part Number: 2610358920
    Screw
    Part Number: 2610358920
      No Longer Available
  • 82
    Bearing Housing – Part Number: 2610358917
    Bearing Housing
    Part Number: 2610358917
      No Longer Available
  • 83
    Bearing Housing – Part Number: 2610358918
    Bearing Housing
    Part Number: 2610358918
      No Longer Available
  • 84
    Gear – Part Number: 2610358919
    Gear
    Part Number: 2610358919
      No Longer Available
  • 85
    NEEDLE BEARING – Part Number: 2610358922
    NEEDLE BEARING
    Part Number: 2610358922
      Special Order
    $9.63
  • 86
    Gear Housing – Part Number: 2610908278
    Gear Housing
    Part Number: 2610908278
      No Longer Available
  • 87
    Bolt – Part Number: 2610358926
    Bolt
    Part Number: 2610358926
      No Longer Available
  • 88
    WASHER – Part Number: 2610358936
    WASHER
    Part Number: 2610358936
      No Longer Available
  • 89
    Washer – Part Number: 2610358927
    Washer
    Part Number: 2610358927
      No Longer Available
  • 90
    SCREW – Part Number: 2610358928
    SCREW
    Part Number: 2610358928
      Special Order
    $4.13
  • 91
    Nut – Part Number: 2610351107
    Nut
    Part Number: 2610351107
      No Longer Available
  • 92
    Rubber Buffer – Part Number: 2610358937
    Rubber Buffer
    Part Number: 2610358937
      No Longer Available
  • 93
    Housing – Part Number: 2610358935
    Housing
    Part Number: 2610358935
      No Longer Available
  • 104
    Scale – Part Number: 2610358451
    Scale
    Part Number: 2610358451
      No Longer Available
  • 105
    Nut – Part Number: 2610358876
    Nut
    Part Number: 2610358876
      No Longer Available
  • 113
    Pin – Part Number: 2610358882
    Pin
    Part Number: 2610358882
      No Longer Available
  • 114
    SCREW – Part Number: 2610908268
    SCREW
    Part Number: 2610908268
      No Longer Available
  • 115
    WASHER – Part Number: 2610908270
    WASHER
    Part Number: 2610908270
      Special Order
    $4.13
  • 116
    SCREW – Part Number: 2610908271
    SCREW
    Part Number: 2610908271
      Special Order
    $4.13
  • 117
    Support – Part Number: 2610908269
    Support
    Part Number: 2610908269
      No Longer Available
  • 118
    Motor Bracket – Part Number: 2610990544
    Motor Bracket
    Part Number: 2610990544
      No Longer Available
  • 119
    Slotted Pan-Head Screw – Part Number: 2610910044
    Slotted Pan-Head Screw
    Part Number: 2610910044
      Special Order
    $4.13
  • 120
    Hexagon Screw – Part Number: 2610358860
    Hexagon Screw
    Part Number: 2610358860
      Special Order
    $4.13
  • 121
    NUT – Part Number: 2610908272
    NUT
    Part Number: 2610908272
      Special Order
    $4.13
  • 122
    Hexagon Screw – Part Number: 2610358861
    Hexagon Screw
    Part Number: 2610358861
      No Longer Available
  • 123
    Spacer – Part Number: 2610358862
    Spacer
    Part Number: 2610358862
      No Longer Available
  • 124
    RETAINING RING – Part Number: 2610358869
    RETAINING RING
    Part Number: 2610358869
      Special Order
    $4.13
  • 125
    Spacer – Part Number: 2610901978
    Spacer
    Part Number: 2610901978
      No Longer Available
  • 126
    Pivot Pin – Part Number: 2610358874
    Pivot Pin
    Part Number: 2610358874
      No Longer Available
  • 127
    Hexagon Nut – Part Number: 2610358877
    Hexagon Nut
    Part Number: 2610358877
      No Longer Available
  • 128
    Washer – Part Number: 2610358878
    Washer
    Part Number: 2610358878
      No Longer Available
  • 129
    Washer – Part Number: 2610358879
    Washer
    Part Number: 2610358879
      No Longer Available
  • 130
    Spring Pin – Part Number: 2610358868
    Spring Pin
    Part Number: 2610358868
      No Longer Available
  • 131
    Mounting Plate – Part Number: 2610990545
    Mounting Plate
    Part Number: 2610990545
      No Longer Available
  • 145
    SCREW – Part Number: 2610306005
    SCREW
    Part Number: 2610306005
      Special Order
    $4.13
  • 146
    Washer – Part Number: 2610026248
    Washer
    Part Number: 2610026248
      No Longer Available
  • 147
    Pointer – Part Number: 2610358881
    Pointer
    Part Number: 2610358881
      No Longer Available
  • 148
    Deflector Plate – Part Number: 2610990549
    Deflector Plate
    Part Number: 2610990549
      No Longer Available
  • 150
    Carrying Bolt – Part Number: 2610994252
    Carrying Bolt
    Part Number: 2610994252
      No Longer Available
  • 151
    Rail – Part Number: 2610947709
    Rail
    Part Number: 2610947709
      No Longer Available
  • 152
    Cap – Part Number: 2610924593
    Cap
    Part Number: 2610924593
      No Longer Available
  • 153
    Screw – Part Number: 2610905909
    Screw
    Part Number: 2610905909
      Special Order
    $4.13
  • 154
    Spacer – Part Number: 2610358904
    Spacer
    Part Number: 2610358904
      No Longer Available
  • 170
    Display – Part Number: 2610924573
    Display
    Part Number: 2610924573
      No Longer Available
  • 171
    Scale – Part Number: 2610947741
    Scale
    Part Number: 2610947741
      Special Order
    $5.49
  • 240
    Bolt – Part Number: 2610925437
    Bolt
    Part Number: 2610925437
      No Longer Available
  • 241
    Washer – Part Number: 2610925439
    Washer
    Part Number: 2610925439
      No Longer Available
  • 242
    NUT – Part Number: 2610911901
    NUT
    Part Number: 2610911901
      In Stock
    $6.15
  • 243
    WASHER – Part Number: 2610925438
    WASHER
    Part Number: 2610925438
      Special Order
    $4.13
  • 810
    Carbon Brush Set – Part Number: 282836002
    Carbon Brush Set
    Part Number: 282836002
      No Longer Available
Page B

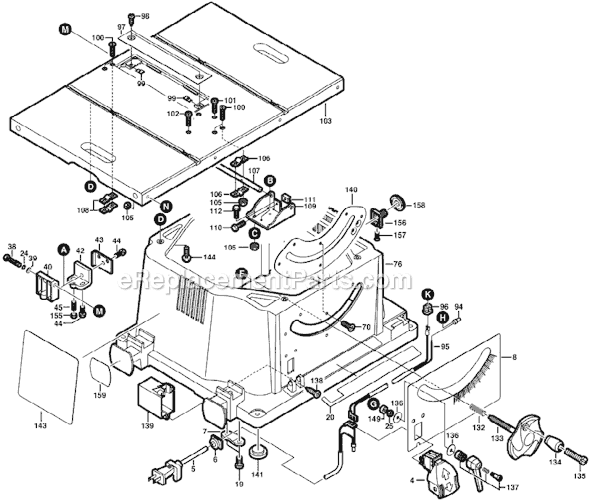

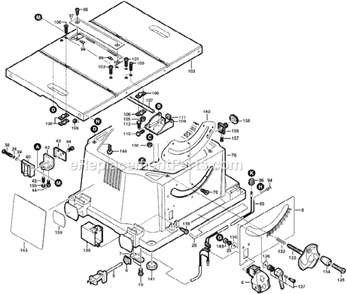

Page B Diagram and Parts List for F012340002 Skil
  • 4
    On-Off Switch – Part Number: 2610912921
    On-Off Switch
    Part Number: 2610912921
      No Longer Available
  • 5
    Mains Connection Cable – Part Number: 2610912922
    Mains Connection Cable
    Part Number: 2610912922
      No Longer Available
  • 6
    STRAIN RELIEF – Part Number: 2610358840
    STRAIN RELIEF
    Part Number: 2610358840
      Special Order
    $4.13
  • 7
    CORD CLAMP – Part Number: 2610358842
    CORD CLAMP
    Part Number: 2610358842
      Special Order
    $4.13
  • 8
    Nameplate – Part Number: 2610947707
    Nameplate
    Part Number: 2610947707
      No Longer Available
  • 19
    SCREW – Part Number: 2610358841
    SCREW
    Part Number: 2610358841
      Special Order
    $4.13
  • 20
    Reference Plate – Part Number: 2610912925
    Reference Plate
    Part Number: 2610912925
      No Longer Available
  • 24
    WASHER – Part Number: 2610358802
    WASHER
    Part Number: 2610358802
      Special Order
    $4.13
  • 25
    NUT – Part Number: 2610304772
    NUT
    Part Number: 2610304772
      Special Order
    $4.13
  • 38
    Screw – Part Number: 2610947316
    Screw
    Part Number: 2610947316
      No Longer Available
  • 39
    WASHER – Part Number: 2610910013
    WASHER
    Part Number: 2610910013
      Special Order
    $4.13
  • 40
    Connecting Block – Part Number: 2610912936
    Connecting Block
    Part Number: 2610912936
      No Longer Available
  • 42
    Bracket – Part Number: 2610912937
    Bracket
    Part Number: 2610912937
      No Longer Available
  • 43
    Clamping Plate – Part Number: 2610912938
    Clamping Plate
    Part Number: 2610912938
      No Longer Available
  • 44
    Screw – Part Number: 2610912941
    Screw
    Part Number: 2610912941
      No Longer Available
  • 45
    Set Screw – Part Number: 5610361241
    Set Screw
    Part Number: 5610361241
      No Longer Available
  • 70
    SCREW – Part Number: 2610358832
    SCREW
    Part Number: 2610358832
      Special Order
    $4.13
  • 76
    Base – Part Number: 2610912924
    Base
    Part Number: 2610912924
      No Longer Available
  • 94
    CONNECTOR – Part Number: 2610358932
    CONNECTOR
    Part Number: 2610358932
      Special Order
    $6.15
  • 95
    Cord – Part Number: 2610909438
    Cord
    Part Number: 2610909438
      No Longer Available
  • 96
    GROMMET – Part Number: 2610998567
    GROMMET
    Part Number: 2610998567
      Special Order
    $4.13
  • 97
    Insert – Part Number: 2610358822
    Insert
    Part Number: 2610358822
      No Longer Available
  • 98
    Screw – Part Number: 2610358823
    Screw
    Part Number: 2610358823
      No Longer Available
  • 99
    Nut – Part Number: 2610358824
    Nut
    Part Number: 2610358824
      No Longer Available
  • 100
    Recessed-Head Screw – Part Number: 2610358826
    Recessed-Head Screw
    Part Number: 2610358826
      No Longer Available
  • 101
    Screw – Part Number: 2610358827
    Screw
    Part Number: 2610358827
      No Longer Available
  • 102
    Screw – Part Number: 2610358828
    Screw
    Part Number: 2610358828
      No Longer Available
  • 103
    Table – Part Number: 2610912931
    Table
    Part Number: 2610912931
      No Longer Available
  • 105
    Nut – Part Number: 2610358876
    Nut
    Part Number: 2610358876
      No Longer Available
  • 106
    Strap – Part Number: 2610358867
    Strap
    Part Number: 2610358867
      No Longer Available
  • 107
    Rod – Part Number: 2610912935
    Rod
    Part Number: 2610912935
      No Longer Available
  • 108
    STRAP – Part Number: 2610903744
    STRAP
    Part Number: 2610903744
      Special Order
    $4.13
  • 109
    Bracket Holder – Part Number: 2610905904
    Bracket Holder
    Part Number: 2610905904
      Special Order
    $4.13
  • 110
    Hexagon Screw – Part Number: 2610358863
    Hexagon Screw
    Part Number: 2610358863
      No Longer Available
  • 111
    Block – Part Number: 2610358865
    Block
    Part Number: 2610358865
      No Longer Available
  • 112
    Recessed-Head Screw – Part Number: 2610905908
    Recessed-Head Screw
    Part Number: 2610905908
      No Longer Available
  • 132
    Spring – Part Number: 2610903733
    Spring
    Part Number: 2610903733
      No Longer Available
  • 133
    Hand wheel – Part Number: 2610912932
    Hand wheel
    Part Number: 2610912932
      No Longer Available
  • 134
    Knob – Part Number: 2610912933
    Knob
    Part Number: 2610912933
      No Longer Available
  • 135
    Slotted Pan-Head Screw – Part Number: 2610990547
    Slotted Pan-Head Screw
    Part Number: 2610990547
      No Longer Available
  • 136
    Washer – Part Number: 2610358833
    Washer
    Part Number: 2610358833
      No Longer Available
  • 137
    Handle – Part Number: 2610990548
    Handle
    Part Number: 2610990548
      No Longer Available
  • 138
    Screw – Part Number: 2610358844
    Screw
    Part Number: 2610358844
      Special Order
    $4.13
  • 139
    Switch Cover – Part Number: 2610910018
    Switch Cover
    Part Number: 2610910018
      No Longer Available
  • 140
    Clamping Plate – Part Number: 2610358831
    Clamping Plate
    Part Number: 2610358831
      No Longer Available
  • 141
    Rubber Bushing – Part Number: 2828314040
    Rubber Bushing
    Part Number: 2828314040
      No Longer Available
  • 143
    Reference Plate – Part Number: 2610912934
    Reference Plate
    Part Number: 2610912934
      No Longer Available
  • 144
    Hexagon Screw – Part Number: 2610358830
    Hexagon Screw
    Part Number: 2610358830
      No Longer Available
  • 149
    Spacer – Part Number: 2610994251
    Spacer
    Part Number: 2610994251
      No Longer Available
  • 155
    NUT – Part Number: 2610911896
    NUT
    Part Number: 2610911896
      On Order
    $6.15
  • 156
    Post – Part Number: 2610912945
    Post
    Part Number: 2610912945
      No Longer Available
  • 157
    SCREW – Part Number: 2610998574
    SCREW
    Part Number: 2610998574
      Special Order
    $4.13
  • 158
    Spring Retaining Ring – Part Number: 2610997243
    Spring Retaining Ring
    Part Number: 2610997243
      No Longer Available
  • 159
    Label – Part Number: 2610912946
    Label
    Part Number: 2610912946
      No Longer Available
Page C
Page C Diagram and Parts List for F012340002 Skil
  • 22
    Spacer – Part Number: 2610358803
    Spacer
    Part Number: 2610358803
      No Longer Available
  • 23
    WASHER – Part Number: 2610358801
    WASHER
    Part Number: 2610358801
      Special Order
    $4.13
  • 24
    WASHER – Part Number: 2610358802
    WASHER
    Part Number: 2610358802
      Special Order
    $4.13
  • 25
    NUT – Part Number: 2610304772
    NUT
    Part Number: 2610304772
      Special Order
    $4.13
  • 26
    Rubber Backing Pad – Part Number: 2610358804
    Rubber Backing Pad
    Part Number: 2610358804
      No Longer Available
  • 27
    Bracket Holder – Part Number: 2610905900
    Bracket Holder
    Part Number: 2610905900
      No Longer Available
  • 28
    Pivot Pin – Part Number: 2610358806
    Pivot Pin
    Part Number: 2610358806
      No Longer Available
  • 29
    Nut – Part Number: 2610358807
    Nut
    Part Number: 2610358807
      No Longer Available
  • 30
    Pivoting Blade Guard – Part Number: 2610358800
    Pivoting Blade Guard
    Part Number: 2610358800
      No Longer Available
  • 31
    Fastening Pin – Part Number: 2610358811
    Fastening Pin
    Part Number: 2610358811
      No Longer Available
  • 32
    Holding Plate – Part Number: 2610358808
    Holding Plate
    Part Number: 2610358808
      No Longer Available
  • 33
    Spacer – Part Number: 2610358809
    Spacer
    Part Number: 2610358809
      No Longer Available
  • 34
    Riving Knife – Part Number: 2610912939
    Riving Knife
    Part Number: 2610912939
      No Longer Available
  • 35
    Spring – Part Number: 2610358810
    Spring
    Part Number: 2610358810
      No Longer Available
  • 36
    ROLL PIN – Part Number: 2610358812
    ROLL PIN
    Part Number: 2610358812
      Special Order
    $4.13
  • 37
    Nut – Part Number: 2610358813
    Nut
    Part Number: 2610358813
      No Longer Available
  • 41
    Screw – Part Number: 2610358819
    Screw
    Part Number: 2610358819
      No Longer Available
  • 46
    Handle – Part Number: 2610924975
    Handle
    Part Number: 2610924975
      No Longer Available
  • 47
    NUT – Part Number: 2610044563
    NUT
    Part Number: 2610044563
      Special Order
    $4.13
  • 48
    Pin – Part Number: 2610358895
    Pin
    Part Number: 2610358895
      No Longer Available
  • 49
    Fastening Pin – Part Number: 2610358896
    Fastening Pin
    Part Number: 2610358896
      No Longer Available
  • 50
    Pin – Part Number: 2610356894
    Pin
    Part Number: 2610356894
      No Longer Available
  • 51
    Clamping Piece – Part Number: 2610910017
    Clamping Piece
    Part Number: 2610910017
      No Longer Available
  • 52
    Lever – Part Number: 2610358890
    Lever
    Part Number: 2610358890
      No Longer Available
  • 53
    Clamp – Part Number: 2610358891
    Clamp
    Part Number: 2610358891
      No Longer Available
  • 54
    SCREW – Part Number: 2610358892
    SCREW
    Part Number: 2610358892
      Special Order
    $4.13
  • 55
    Screw – Part Number: 2610947814
    Screw
    Part Number: 2610947814
      No Longer Available
  • 56
    Spring – Part Number: 2610358899
    Spring
    Part Number: 2610358899
      No Longer Available
  • 57
    Screw – Part Number: 2610913862
    Screw
    Part Number: 2610913862
      No Longer Available
  • 58
    Pointer – Part Number: 2610912927
    Pointer
    Part Number: 2610912927
      No Longer Available
  • 59
    Housing – Part Number: 2610924595
    Housing
    Part Number: 2610924595
      No Longer Available
  • 60
    Rip Fence Body – Part Number: 2610358888
    Rip Fence Body
    Part Number: 2610358888
      No Longer Available
  • 61
    Sliding Piece – Part Number: 2610358887
    Sliding Piece
    Part Number: 2610358887
      No Longer Available
  • 62
    Spring – Part Number: 2610358886
    Spring
    Part Number: 2610358886
      No Longer Available
  • 63
    Clamp – Part Number: 2610358885
    Clamp
    Part Number: 2610358885
      No Longer Available
  • 64
    Rod – Part Number: 2610358884
    Rod
    Part Number: 2610358884
      No Longer Available
  • 65
    Knob – Part Number: 2610912929
    Knob
    Part Number: 2610912929
      No Longer Available
  • 66
    Washer – Part Number: 2610358907
    Washer
    Part Number: 2610358907
      No Longer Available
  • 67
    Miter Gauge Body – Part Number: 2610358910
    Miter Gauge Body
    Part Number: 2610358910
      No Longer Available
  • 68
    Fastening Pin – Part Number: 2610358911
    Fastening Pin
    Part Number: 2610358911
      No Longer Available
  • 69
    Sliding Piece – Part Number: 2610358913
    Sliding Piece
    Part Number: 2610358913
      No Longer Available
  • 70
    SCREW – Part Number: 2610358832
    SCREW
    Part Number: 2610358832
      Special Order
    $4.13
  • 71
    Pan Head Screw – Part Number: 2610990539
    Pan Head Screw
    Part Number: 2610990539
      No Longer Available
  • 72
    Pointer – Part Number: 2610913860
    Pointer
    Part Number: 2610913860
      No Longer Available
  • 73
    Guide – Part Number: 3553829001
    Guide
    Part Number: 3553829001
    ★★★★★
    ★★★★★
    (3)
      Special Order
    $5.14
  • 142
    Screw – Part Number: 2610702414
    Screw
    Part Number: 2610702414
      No Longer Available
  • 650
    Single-Head Eng. Wrench – Part Number: 2610912940
    Single-Head Eng. Wrench
    Part Number: 2610912940
      No Longer Available
  • 651
    Single-Head Eng. Wrench – Part Number: 2610912940
    Single-Head Eng. Wrench
    Part Number: 2610912940
      No Longer Available
  • 830
    Pivoting Blade Guard – Part Number: 2610912944
    Pivoting Blade Guard
    Part Number: 2610912944
      No Longer Available
  • 860
    Rip Fence Assembly – Part Number: 2610924965
    Rip Fence Assembly
    Part Number: 2610924965
      No Longer Available
  • 860
    Rip Fence Assembly – Part Number: 2610912942
    Rip Fence Assembly
    Part Number: 2610912942
      No Longer Available
  • 867
    Miter Gauge – Part Number: 2610912943
    Miter Gauge
    Part Number: 2610912943
      No Longer Available

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
