Jet Table Saw Replacement Parts For Model 424469

We Sell Only Genuine Jet Parts

Popular Parts for 424469

Search Within Model

Questions & Answers for Jet 424469
Browse all Parts Search by Area

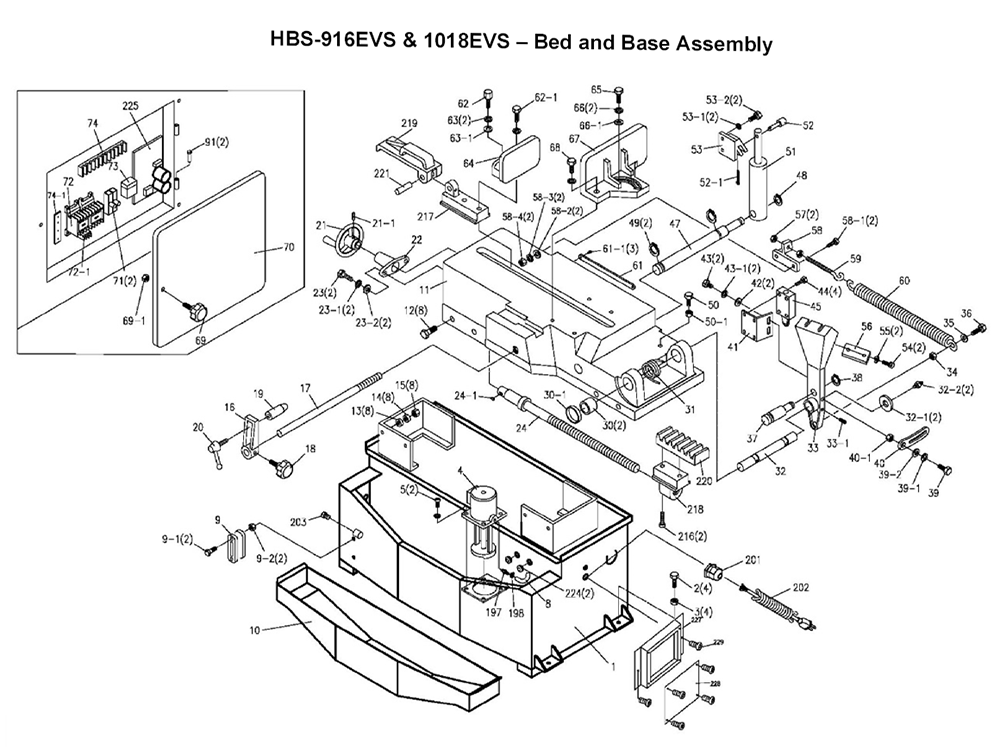

Fig-0 Diagram and Parts List for  Jet Table Saw
Fig-0

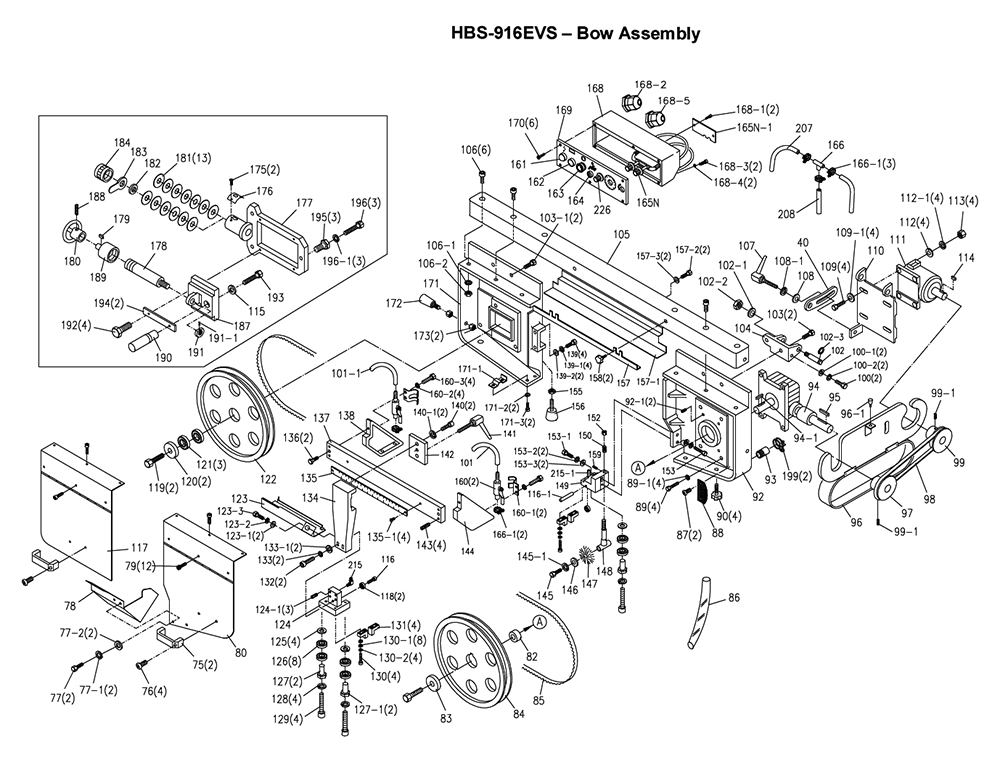

Fig-1 Diagram and Parts List for  Jet Table Saw
Fig-1

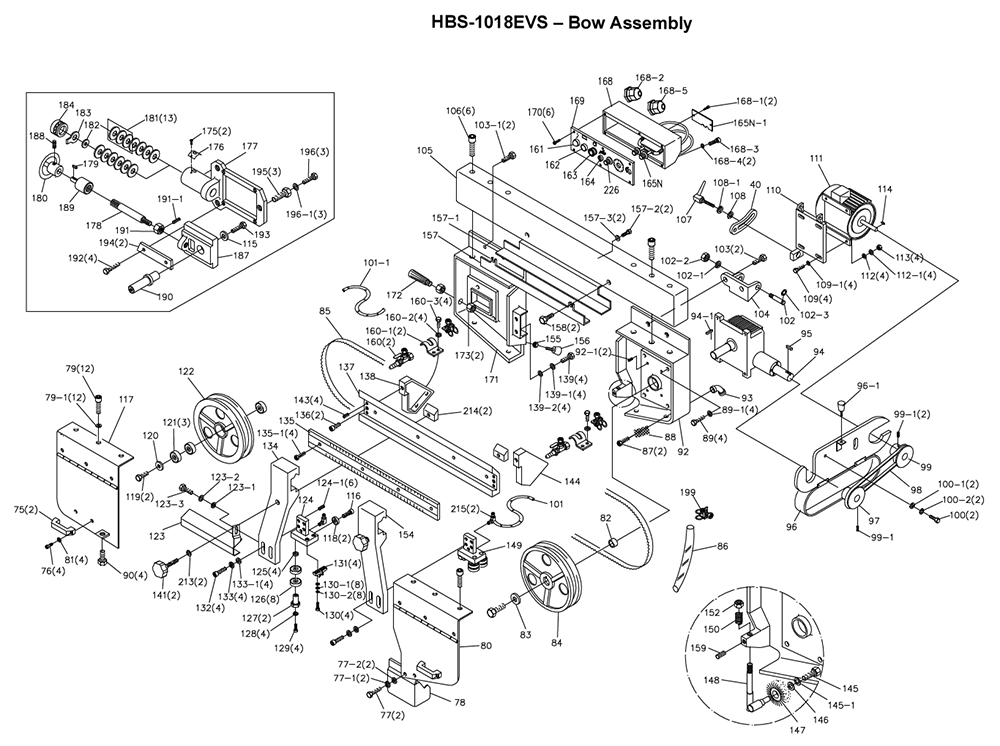

Fig-2 Diagram and Parts List for  Jet Table Saw
Fig-2

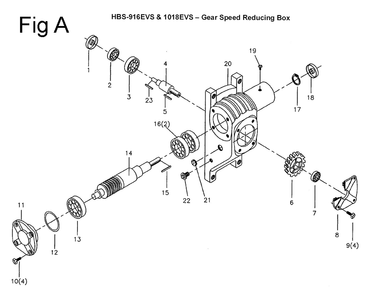

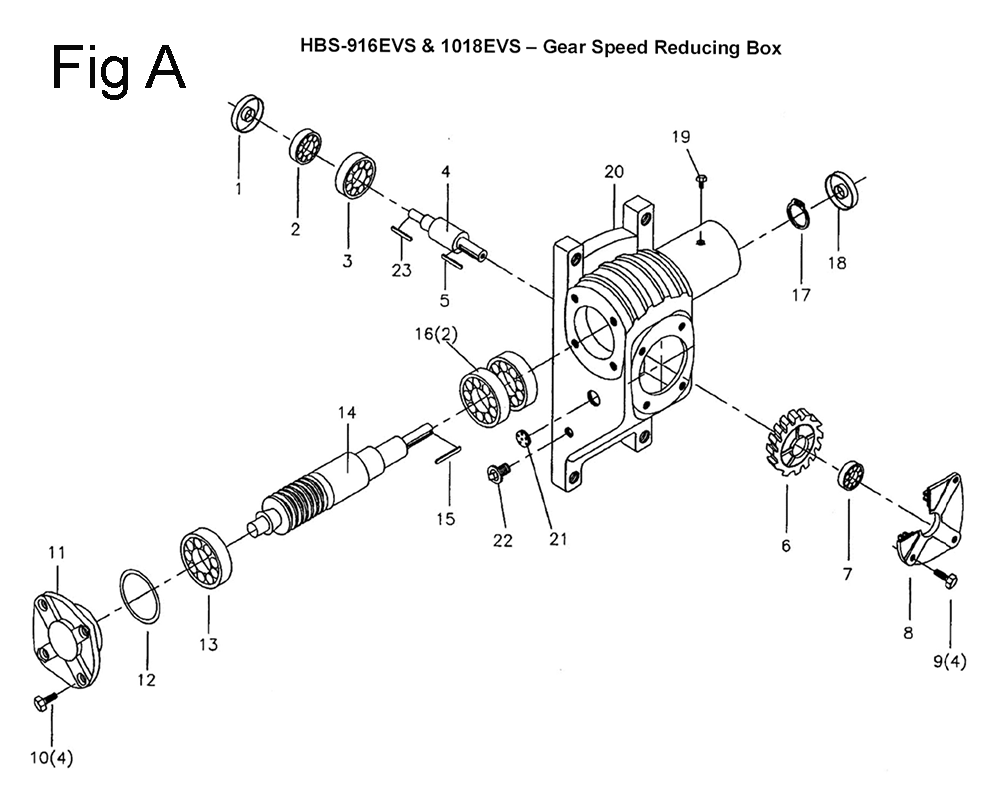

Fig-3 Diagram and Parts List for  Jet Table Saw
Fig-3
Previous Showing All Parts Next
Fig-0
Fig-0 Diagram and Parts List for  Jet Table Saw
  • 1
    Base – Part Number: HBS916-01
    Base
    Part Number: HBS916-01
      No Longer Available
  • 1
    Base – Part Number: HBS1018-01
    Base
    Part Number: HBS1018-01
      No Longer Available
  • 2
    HEX CAP BOLT – Part Number: JT9-TS-1492071
    HEX CAP BOLT
    Part Number: JT9-TS-1492071
      Special Order
    $10.48
  • 3
    hex nut full m12 – Part Number: TS-1540081
    hex nut full m12
    Part Number: TS-1540081
      No Longer Available
  • 4
    Coolant pump 1/8hpcsa – Part Number: HBS916-CP
    Coolant pump 1/8hpcsa
    Part Number: HBS916-CP
      No Longer Available
  • 5
    Pan Head Screw – Part Number: TS-1534052
    Pan Head Screw
    Part Number: TS-1534052
      Special Order
    $10.48
  • 8
    HOSE – Part Number: JT9-HBS916W-08
    HOSE
    Part Number: JT9-HBS916W-08
      Special Order
    $39.57
  • 9
    COOLANT GAUGE – Part Number: JT9-HBS916W-09
    COOLANT GAUGE
    Part Number: JT9-HBS916W-09
      In Stock
    $86.97
  • 9-1
    HEX CAP BOLT – Part Number: JT9-TS-1491041
    HEX CAP BOLT
    Part Number: JT9-TS-1491041
      Special Order
    $12.00
  • 9-2
    hex nut full m10 – Part Number: TS-1540071
    hex nut full m10
    Part Number: TS-1540071
      No Longer Available
  • 10
    Chip tray – Part Number: HBS1018-10
    Chip tray
    Part Number: HBS1018-10
      No Longer Available
  • 10
    Chip tray – Part Number: HBS916-10
    Chip tray
    Part Number: HBS916-10
      No Longer Available
  • 11
    Bed – Part Number: HBS916W-11AG
    Bed
    Part Number: HBS916W-11AG
      No Longer Available
  • 11
    Bed – Part Number: HBS1018W-11AG
    Bed
    Part Number: HBS1018W-11AG
      No Longer Available
  • 12
    hex cap screw m8x30 – Part Number: TS-1490051
    hex cap screw m8x30
    Part Number: TS-1490051
      No Longer Available
  • 13
    Flat Washer, M8 – Part Number: TS-1550061
    Flat Washer, M8
    Part Number: TS-1550061
      No Longer Available
  • 14
    LOCK WASHER – Part Number: CM9-TS-2361081
    LOCK WASHER
    Part Number: CM9-TS-2361081
      In Stock
    $8.99
  • 15
    HEX NUT M8 – Part Number: JT9-TS-1540061
    HEX NUT M8
    Part Number: JT9-TS-1540061
      In Stock
    $16.49
  • 16
    Stop Bracket – Part Number: JT9-HBS916W-16
    Stop Bracket
    Part Number: JT9-HBS916W-16
      On Order
    $57.96
  • 17
    STOP ROD – Part Number: JT9-HBS916W-17
    STOP ROD
    Part Number: JT9-HBS916W-17
      In Stock
    $76.61
  • 18
    LOCK HANDLE – Part Number: JT9-HBS916W-18
    LOCK HANDLE
    Part Number: JT9-HBS916W-18
      Special Order
    $57.96
  • 19
    WORK STOP – Part Number: JT9-HBS916W-19
    WORK STOP
    Part Number: JT9-HBS916W-19
      Special Order
    $42.31
  • 20
    LOCK KNOB – Part Number: JT9-HBS916W-20
    LOCK KNOB
    Part Number: JT9-HBS916W-20
      In Stock
    $31.39
  • 21
    Hand Wheel Assembly – Part Number: HBS1018-21
    Hand Wheel Assembly
    Part Number: HBS1018-21
      No Longer Available
  • 21
    Hand Wheel Assembly – Part Number: HBS916-21
    Hand Wheel Assembly
    Part Number: HBS916-21
      No Longer Available
  • 21-1
    Set Screw – Part Number: HBS916W-21-1
    Set Screw
    Part Number: HBS916W-21-1
      No Longer Available
  • 22
    LEAD SCREW SEAT – Part Number: JT9-HBS916W-22G
    LEAD SCREW SEAT
    Part Number: JT9-HBS916W-22G
      Special Order
    $96.29
  • 22
    LEAD SCREW SEAT – Part Number: JT9-HBS1018W-22G
    LEAD SCREW SEAT
    Part Number: JT9-HBS1018W-22G
      Special Order
    $103.54
  • 23
    hex cap screw m8x30 – Part Number: TS-1490051
    hex cap screw m8x30
    Part Number: TS-1490051
      No Longer Available
  • 23-1
    lock washer m8 hi cllr – Part Number: TS-1551061
    lock washer m8 hi cllr
    Part Number: TS-1551061
      No Longer Available
  • 23-2
    Flat Washer, M8 – Part Number: TS-1550061
    Flat Washer, M8
    Part Number: TS-1550061
      No Longer Available
  • 24
    LEAD SCREW – Part Number: JT9-HBS1018W-24A
    LEAD SCREW
    Part Number: JT9-HBS1018W-24A
      Special Order
    $268.72
  • 24
    LEAD SCREW – Part Number: JT9-HBS916W-24A
    LEAD SCREW
    Part Number: JT9-HBS916W-24A
      Special Order
    $155.28
  • 24-1
    Key – Part Number: HBS916W-24-1
    Key
    Part Number: HBS916W-24-1
      No Longer Available
  • 30
    NEEDLE BEARING – Part Number: JT9-HK-2516-2RS
    NEEDLE BEARING
    Part Number: JT9-HK-2516-2RS
      Special Order
    $93.19
  • 30-1
    BUSHING – Part Number: JT9-HBS916-30-1
    BUSHING
    Part Number: JT9-HBS916-30-1
      Special Order
    $15.00
  • 31
    TORSION SPRING – Part Number: JT9-HBS916W-31
    TORSION SPRING
    Part Number: JT9-HBS916W-31
      In Stock
    $47.77
  • 31
    TORSION SPRING – Part Number: JT9-HBS1018W-31
    TORSION SPRING
    Part Number: JT9-HBS1018W-31
      Special Order
    $51.87
  • 32
    PIVOT SHAFT – Part Number: JT9-HBS916W-32
    PIVOT SHAFT
    Part Number: JT9-HBS916W-32
      Special Order
    $113.79
  • 32-1
    Flat Washer, M12 – Part Number: TS-2360121
    Flat Washer, M12
    Part Number: TS-2360121
      No Longer Available
  • 32-2
    BOLTWI ZERK FITTING – Part Number: JT9-HBS916W-32-2
    BOLTWI ZERK FITTING
    Part Number: JT9-HBS916W-32-2
      Special Order
    $24.01
  • 33
    PIVOT BRACKET – Part Number: JT9-HBS1018W-33G
    PIVOT BRACKET
    Part Number: JT9-HBS1018W-33G
      Special Order
    $238.53
  • 33
    PIVOT BRACKET – Part Number: JT9-HBS916W-33G
    PIVOT BRACKET
    Part Number: JT9-HBS916W-33G
      Special Order
    $223.93
  • 33-1
    SET SCREW – Part Number: JT9-TS-1525021
    SET SCREW
    Part Number: JT9-TS-1525021
      In Stock
    $12.00
  • 34
    hex nut full m12 – Part Number: TS-1540081
    hex nut full m12
    Part Number: TS-1540081
      No Longer Available
  • 35
    WASHER – Part Number: JT9-TS-1550081
    WASHER
    Part Number: JT9-TS-1550081
      In Stock
    $12.00
  • 36
    HEX CAP SCREW – Part Number: JT9-TS-1492041
    HEX CAP SCREW
    Part Number: JT9-TS-1492041
      Special Order
    $12.00
  • 37
    TORSION SPRING SHAFT – Part Number: JT9-HBS916W-37
    TORSION SPRING SHAFT
    Part Number: JT9-HBS916W-37
      Special Order
    $43.68
  • 38
    C-RING – Part Number: JT9-HBS916W-38
    C-RING
    Part Number: JT9-HBS916W-38
      Special Order
    $19.50
  • 39
    HEX CAP SCREW – Part Number: JT9-TS-1490041
    HEX CAP SCREW
    Part Number: JT9-TS-1490041
      In Stock
    $11.99
  • 39-1
    LOCK WASHER – Part Number: CM9-TS-2361081
    LOCK WASHER
    Part Number: CM9-TS-2361081
      In Stock
    $8.99
  • 39-2
    Flat Washer, M8 – Part Number: TS-1550061
    Flat Washer, M8
    Part Number: TS-1550061
      No Longer Available
  • 40
    MOTOR TILT PLATE – Part Number: JT9-HBS916W-40
    MOTOR TILT PLATE
    Part Number: JT9-HBS916W-40
      Special Order
    $34.11
  • 40-1
    HEX NUT M8 – Part Number: JT9-TS-1540061
    HEX NUT M8
    Part Number: JT9-TS-1540061
      In Stock
    $16.49
  • 41
    LIMIT SWITCH PLATE – Part Number: JT9-HBS916W-41
    LIMIT SWITCH PLATE
    Part Number: JT9-HBS916W-41
      Special Order
    $45.04
  • 42
    Flat Washer, M8 – Part Number: TS-1550061
    Flat Washer, M8
    Part Number: TS-1550061
      No Longer Available
  • 43
    hex cap screw m8x20 – Part Number: TS-1490031
    hex cap screw m8x20
    Part Number: TS-1490031
      No Longer Available
  • 43-1
    lock washer m8 hi cllr – Part Number: TS-1551061
    lock washer m8 hi cllr
    Part Number: TS-1551061
      No Longer Available
  • 44
    HEX CAP SCREW – Part Number: JT9-TS-1482021
    HEX CAP SCREW
    Part Number: JT9-TS-1482021
      In Stock
    $11.99
  • 45
    LIMIT SWITCH – Part Number: JT9-HBS916W-45
    LIMIT SWITCH
    Part Number: JT9-HBS916W-45
      Special Order
    $237.56
  • 47
    CYLINDER PIN – Part Number: JT9-HBS1018W-47A
    CYLINDER PIN
    Part Number: JT9-HBS1018W-47A
      Special Order
    $85.93
  • 47
    Cylinder Pin – Part Number: HBS916W-47
    Cylinder Pin
    Part Number: HBS916W-47
      No Longer Available
  • 48
    C-RING – Part Number: JT9-HBS916W-48
    C-RING
    Part Number: JT9-HBS916W-48
      Special Order
    $10.48
  • 49
    C-RING – Part Number: JT9-HBS916W-49
    C-RING
    Part Number: JT9-HBS916W-49
      In Stock
    $8.99
  • 50
    HEX CAP BOLT – Part Number: JT9-TS-1491041
    HEX CAP BOLT
    Part Number: JT9-TS-1491041
      Special Order
    $12.00
  • 50-1
    hex nut full m10 – Part Number: TS-1540071
    hex nut full m10
    Part Number: TS-1540071
      No Longer Available
  • 51
    HYDRAULIC CYLINDER ASSEMBLY – Part Number: JT9-HBS1018W-51
    HYDRAULIC CYLINDER ASSEMBLY
    Part Number: JT9-HBS1018W-51
      Special Order
    $1287.34
  • 51
    HYDRAULIC CYLINDER SSSEMBLY – Part Number: JT9-HBS916W-51
    HYDRAULIC CYLINDER SSSEMBLY
    Part Number: JT9-HBS916W-51
      Special Order
    $1312.66
  • 52
    CYLINDER PIN – Part Number: JT9-HBS916W-52
    CYLINDER PIN
    Part Number: JT9-HBS916W-52
      Special Order
    $15.00
  • 52-1
    PIN – Part Number: JT9-HBS916W-52-1
    PIN
    Part Number: JT9-HBS916W-52-1
      Special Order
    $8.99
  • 53
    HYDRAULIC MOUNTING PLATE-TOP – Part Number: JT9-HBS1018W-53
    HYDRAULIC MOUNTING PLATE-TOP
    Part Number: JT9-HBS1018W-53
      Special Order
    $71.43
  • 53
    HYDRAULIC MOUNTING PLATE-TOP – Part Number: JT9-HBS916W-53
    HYDRAULIC MOUNTING PLATE-TOP
    Part Number: JT9-HBS916W-53
      Special Order
    $66.32
  • 53-1
    SPRING WASHER – Part Number: JT9-TS-1551071
    SPRING WASHER
    Part Number: JT9-TS-1551071
      Special Order
    $12.00
  • 53-2
    HEX CAP BOLT – Part Number: JT9-TS-1491041
    HEX CAP BOLT
    Part Number: JT9-TS-1491041
      Special Order
    $12.00
  • 54
    Hex Cap Screw M12x50 – Part Number: TS-1492051
    Hex Cap Screw M12x50
    Part Number: TS-1492051
      Special Order
    $10.48
  • 55
    WASHER – Part Number: JT9-TS-1550081
    WASHER
    Part Number: JT9-TS-1550081
      In Stock
    $12.00
  • 56
    PLATE – Part Number: JT9-HBS916W-56
    PLATE
    Part Number: JT9-HBS916W-56
      Special Order
    $55.06
  • 56-1
    Pin – Part Number: HBS916W-56-1
    Pin
    Part Number: HBS916W-56-1
      No Longer Available
  • 57
    Hex Nut – Part Number: TS-0561051
    Hex Nut
    Part Number: TS-0561051
      No Longer Available
  • 58
    SPRING BRACKET – Part Number: JT9-HBS916W-58
    SPRING BRACKET
    Part Number: JT9-HBS916W-58
      Special Order
    $53.82
  • 58-1
    hex cap screw m8x30 – Part Number: TS-1490051
    hex cap screw m8x30
    Part Number: TS-1490051
      No Longer Available
  • 58-2
    Washer – Part Number: TS-1550051
    Washer
    Part Number: TS-1550051
      No Longer Available
  • 58-3
    lock washer m8 hi cllr – Part Number: TS-1551061
    lock washer m8 hi cllr
    Part Number: TS-1551061
      No Longer Available
  • 58-4
    HEX NUT M8 – Part Number: JT9-TS-1540061
    HEX NUT M8
    Part Number: JT9-TS-1540061
      In Stock
    $16.49
  • 59
    ADJUSTABLEC-BOLT – Part Number: JT9-HBS916W-59
    ADJUSTABLEC-BOLT
    Part Number: JT9-HBS916W-59
      Special Order
    $30.02
  • 60
    SPRING – Part Number: JT9-HBS916W-60
    SPRING
    Part Number: JT9-HBS916W-60
      Special Order
    $126.10
  • 60
    SPRING – Part Number: JT9-HBS1018W-60
    SPRING
    Part Number: JT9-HBS1018W-60
      Special Order
    $240.48
  • 61
    ANGLE SCALE – Part Number: JT9-HBS916W-61
    ANGLE SCALE
    Part Number: JT9-HBS916W-61
      Special Order
    $16.49
  • 61-1
    RIVET – Part Number: JT9-HBS916W-61-1
    RIVET
    Part Number: JT9-HBS916W-61-1
      Special Order
    $10.48
  • 62
    HEX CAP SCREW – Part Number: JT9-TS-1492041
    HEX CAP SCREW
    Part Number: JT9-TS-1492041
      Special Order
    $12.00
  • 62-1
    Hex Cap Screw M12x50 – Part Number: TS-1492051
    Hex Cap Screw M12x50
    Part Number: TS-1492051
      Special Order
    $10.48
  • 63
    LOCK WASHER – Part Number: JT9-TS-1551081
    LOCK WASHER
    Part Number: JT9-TS-1551081
      Special Order
    $12.00
  • 63-1
    SPECIAL WASHER – Part Number: JT9-HBS916W-63-1
    SPECIAL WASHER
    Part Number: JT9-HBS916W-63-1
      Special Order
    $8.99
  • 64
    VISE JAW - LEFT – Part Number: HBS1018W-64
    VISE JAW - LEFT
    Part Number: HBS1018W-64
      Special Order
    $265.80
  • 64
    Vise Jaw-Left – Part Number: HBS916W-64
    Vise Jaw-Left
    Part Number: HBS916W-64
      No Longer Available
  • 65
    Hex Cap Screw M12x50 – Part Number: TS-1492051
    Hex Cap Screw M12x50
    Part Number: TS-1492051
      Special Order
    $10.48
  • 66
    LOCK WASHER – Part Number: JT9-TS-1551081
    LOCK WASHER
    Part Number: JT9-TS-1551081
      Special Order
    $12.00
  • 66-1
    SPECIAL WASHER – Part Number: JT9-HBS916W-63-1
    SPECIAL WASHER
    Part Number: JT9-HBS916W-63-1
      Special Order
    $8.99
  • 67
    VISE JAW-RIGHT – Part Number: JT9-HBS916W-67
    VISE JAW-RIGHT
    Part Number: JT9-HBS916W-67
      Special Order
    $225.88
  • 67
    VISE JAW - RIGHT – Part Number: HBS1018W-67
    VISE JAW - RIGHT
    Part Number: HBS1018W-67
      Special Order
    $240.48
  • 68
    HEX CAP SCREW – Part Number: JT9-TS-1492041
    HEX CAP SCREW
    Part Number: JT9-TS-1492041
      Special Order
    $12.00
  • 69
    Knob – Part Number: HBS916W-69A
    Knob
    Part Number: HBS916W-69A
      No Longer Available
  • 69-1
    Nut – Part Number: HBS916W-69-1
    Nut
    Part Number: HBS916W-69-1
      No Longer Available
  • 70
    Electrical box cover – Part Number: HBS916-70
    Electrical box cover
    Part Number: HBS916-70
      No Longer Available
  • 71
    Fuse block csa – Part Number: HBS916-71
    Fuse block csa
    Part Number: HBS916-71
      No Longer Available
  • 71
    Fuse 1a /csa – Part Number: HBS916-71F1A
    Fuse 1a /csa
    Part Number: HBS916-71F1A
      No Longer Available
  • 72
    MAGNETIC SWITCH C12D10 – Part Number: JT9-HBS916-72
    MAGNETIC SWITCH C12D10
    Part Number: JT9-HBS916-72
      Special Order
    $211.27
  • 72-1
    OVERLOAD SWITCH 11-14A – Part Number: JT9-HBS1018-OL
    OVERLOAD SWITCH 11-14A
    Part Number: JT9-HBS1018-OL
      Special Order
    $187.93
  • 73
    Relay – Part Number: HBS916EVS-73
    Relay
    Part Number: HBS916EVS-73
      No Longer Available
  • 74
    Terminal Strip – Part Number: HBS916EVS-74
    Terminal Strip
    Part Number: HBS916EVS-74
      No Longer Available
  • 74-1
    Ground plate – Part Number: HBS916-74-1
    Ground plate
    Part Number: HBS916-74-1
      No Longer Available
  • 91
    Hinge Pin – Part Number: HBS916W-91
    Hinge Pin
    Part Number: HBS916W-91
      No Longer Available
  • 124
    GUIDE BRACKET-LEFT – Part Number: JT9-HBS916W-124
    GUIDE BRACKET-LEFT
    Part Number: JT9-HBS916W-124
      Special Order
    $86.97
  • 127-1
    Sleeve-Hbs1018W – Part Number: HBS1018W-127-1
    Sleeve-Hbs1018W
    Part Number: HBS1018W-127-1
      No Longer Available
  • 149
    GUIDE BRACKET-RIGHT – Part Number: JT9-HBS1018W-149
    GUIDE BRACKET-RIGHT
    Part Number: JT9-HBS1018W-149
      Special Order
    $96.29
  • 149
    GUIDE BRACKET-RIGHT – Part Number: JT9-HBS916W-149
    GUIDE BRACKET-RIGHT
    Part Number: JT9-HBS916W-149
      Special Order
    $88.01
  • 165N
    Knob For Speed Control Valve – Part Number: HBS916W-165S-1-K
    Knob For Speed Control Valve
    Part Number: HBS916W-165S-1-K
      Special Order
    $28.66
  • 165N
    Speed Control Valve – Part Number: HBS1018W-165S-1
    Speed Control Valve
    Part Number: HBS1018W-165S-1
      No Longer Available
  • 165N
    KNOB FOR ON/OFF VALVE – Part Number: JT9-HBS916W-165S-K
    KNOB FOR ON/OFF VALVE
    Part Number: JT9-HBS916W-165S-K
      In Stock
    $38.22
  • 165N
    Speed Control Valve – Part Number: HBS916W-165S-1
    Speed Control Valve
    Part Number: HBS916W-165S-1
      No Longer Available
  • 197
    HOSE FITTING – Part Number: JT9-HBS916W-197
    HOSE FITTING
    Part Number: JT9-HBS916W-197
      Special Order
    $15.00
  • 198
    Hose Clamp – Part Number: HBS916W-198
    Hose Clamp
    Part Number: HBS916W-198
      No Longer Available
  • 201
    Strain Relief Fitting Pg11 – Part Number: HBS916-201
    Strain Relief Fitting Pg11
    Part Number: HBS916-201
      No Longer Available
  • 202
    POWER CORD (115V)5-15P – Part Number: JT9-HBS916EVS-202
    POWER CORD (115V)5-15P
    Part Number: JT9-HBS916EVS-202
      Special Order
    $98.37
  • 203
    SCREW – Part Number: JT9-HBS916W-203
    SCREW
    Part Number: JT9-HBS916W-203
      Special Order
    $10.48
  • 204
    Id Label, Hbs-916evs – Part Number: LM000404
    Id Label, Hbs-916evs
    Part Number: LM000404
      No Longer Available
  • 204
    Id Label, Hbs-1018evs – Part Number: LM000405
    Id Label, Hbs-1018evs
    Part Number: LM000405
      No Longer Available
  • 205
    WARNING LABEL – Part Number: JT9-HBS916W-205
    WARNING LABEL
    Part Number: JT9-HBS916W-205
      Special Order
    $19.50
  • 216
    socket HD cap screw m8x25 – Part Number: TS-1504051
    socket HD cap screw m8x25
    Part Number: TS-1504051
      No Longer Available
  • 217
    SLIDE-BRACKET – Part Number: JT9-HBS916W-217
    SLIDE-BRACKET
    Part Number: JT9-HBS916W-217
      Special Order
    $158.33
  • 218
    LEAD SCREW BRACKET – Part Number: JT9-HBS916W-218
    LEAD SCREW BRACKET
    Part Number: JT9-HBS916W-218
      Special Order
    $102.51
  • 219
    RACKBLOCK – Part Number: JT9-HBS1018W-219
    RACKBLOCK
    Part Number: JT9-HBS1018W-219
      Special Order
    $233.67
  • 219
    RACKBLOCK – Part Number: JT9-HBS916W-219
    RACKBLOCK
    Part Number: JT9-HBS916W-219
      Special Order
    $202.50
  • 220
    RACK – Part Number: JT9-HBS1018W-220
    RACK
    Part Number: JT9-HBS1018W-220
      On Order
    $263.85
  • 220
    RACK – Part Number: JT9-HBS916W-220
    RACK
    Part Number: JT9-HBS916W-220
      Special Order
    $247.30
  • 221
    PIN – Part Number: JT9-HBS916W-221
    PIN
    Part Number: JT9-HBS916W-221
      Special Order
    $19.50
  • 222
    PLATE – Part Number: JT9-HBS916W-222G
    PLATE
    Part Number: JT9-HBS916W-222G
      Special Order
    $45.04
  • 222
    PLATE – Part Number: JT9-HBS1018W-222G
    PLATE
    Part Number: JT9-HBS1018W-222G
      Special Order
    $45.04
  • 224
    Rubber Ring – Part Number: HBS916W-224
    Rubber Ring
    Part Number: HBS916W-224
      No Longer Available
  • 225
    INVERTER 2HP 110V 1PH – Part Number: JT9-HBS916EVS-225
    INVERTER 2HP 110V 1PH
    Part Number: JT9-HBS916EVS-225
      Special Order
    $385.58
  • 227
    Terminal Box – Part Number: HBS916EVS-227
    Terminal Box
    Part Number: HBS916EVS-227
      No Longer Available
  • 228
    Terminal Box Cover – Part Number: HBS916EVS-228
    Terminal Box Cover
    Part Number: HBS916EVS-228
      No Longer Available
  • 229
    Phillips Pan Head Machine Screw – Part Number: TS-1533032
    Phillips Pan Head Machine Screw
    Part Number: TS-1533032
      No Longer Available
  • A-13
    Bearing 6025 – Part Number: BB-6025
    Bearing 6025
    Part Number: BB-6025
      No Longer Available
Fig-1
Fig-1 Diagram and Parts List for  Jet Table Saw
Fig-2
Fig-2 Diagram and Parts List for  Jet Table Saw
Fig-3
Fig-3 Diagram and Parts List for  Jet Table Saw
  • 1
    Base – Part Number: HBS1018-01
    Base
    Part Number: HBS1018-01
      No Longer Available
  • 10
    Chip tray – Part Number: HBS1018-10
    Chip tray
    Part Number: HBS1018-10
      No Longer Available
  • 11
    Bed – Part Number: HBS1018W-11AG
    Bed
    Part Number: HBS1018W-11AG
      No Longer Available
  • 21
    Hand Wheel Assembly – Part Number: HBS916-21
    Hand Wheel Assembly
    Part Number: HBS916-21
      No Longer Available
  • 22
    LEAD SCREW SEAT – Part Number: JT9-HBS1018W-22G
    LEAD SCREW SEAT
    Part Number: JT9-HBS1018W-22G
      Special Order
    $103.54
  • 24
    LEAD SCREW – Part Number: JT9-HBS916W-24A
    LEAD SCREW
    Part Number: JT9-HBS916W-24A
      Special Order
    $155.28
  • 31
    TORSION SPRING – Part Number: JT9-HBS1018W-31
    TORSION SPRING
    Part Number: JT9-HBS1018W-31
      Special Order
    $51.87
  • 33
    PIVOT BRACKET – Part Number: JT9-HBS1018W-33G
    PIVOT BRACKET
    Part Number: JT9-HBS1018W-33G
      Special Order
    $238.53
  • 47
    Cylinder Pin – Part Number: HBS916W-47
    Cylinder Pin
    Part Number: HBS916W-47
      No Longer Available
  • 51
    HYDRAULIC CYLINDER ASSEMBLY – Part Number: JT9-HBS1018W-51
    HYDRAULIC CYLINDER ASSEMBLY
    Part Number: JT9-HBS1018W-51
      Special Order
    $1287.34
  • 53
    HYDRAULIC MOUNTING PLATE-TOP – Part Number: JT9-HBS916W-53
    HYDRAULIC MOUNTING PLATE-TOP
    Part Number: JT9-HBS916W-53
      Special Order
    $66.32
  • 56-1
    Pin – Part Number: HBS916W-56-1
    Pin
    Part Number: HBS916W-56-1
      No Longer Available
  • 60
    SPRING – Part Number: JT9-HBS1018W-60
    SPRING
    Part Number: JT9-HBS1018W-60
      Special Order
    $240.48
  • 64
    VISE JAW - LEFT – Part Number: HBS1018W-64
    VISE JAW - LEFT
    Part Number: HBS1018W-64
      Special Order
    $265.80
  • 67
    VISE JAW - RIGHT – Part Number: HBS1018W-67
    VISE JAW - RIGHT
    Part Number: HBS1018W-67
      Special Order
    $240.48
  • 71
    Fuse block csa – Part Number: HBS916-71
    Fuse block csa
    Part Number: HBS916-71
      No Longer Available
  • 124
    GUIDE BRACKET-LEFT – Part Number: JT9-HBS916W-124
    GUIDE BRACKET-LEFT
    Part Number: JT9-HBS916W-124
      Special Order
    $86.97
  • 127-1
    Sleeve-Hbs1018W – Part Number: HBS1018W-127-1
    Sleeve-Hbs1018W
    Part Number: HBS1018W-127-1
      No Longer Available
  • 149
    GUIDE BRACKET-RIGHT – Part Number: JT9-HBS1018W-149
    GUIDE BRACKET-RIGHT
    Part Number: JT9-HBS1018W-149
      Special Order
    $96.29
  • 149
    GUIDE BRACKET-RIGHT – Part Number: JT9-HBS916W-149
    GUIDE BRACKET-RIGHT
    Part Number: JT9-HBS916W-149
      Special Order
    $88.01
  • 165N
    Speed Control Valve – Part Number: HBS1018W-165S-1
    Speed Control Valve
    Part Number: HBS1018W-165S-1
      No Longer Available
  • 165N
    KNOB FOR ON/OFF VALVE – Part Number: JT9-HBS916W-165S-K
    KNOB FOR ON/OFF VALVE
    Part Number: JT9-HBS916W-165S-K
      In Stock
    $38.22
  • 165N
    Knob For Speed Control Valve – Part Number: HBS916W-165S-1-K
    Knob For Speed Control Valve
    Part Number: HBS916W-165S-1-K
      Special Order
    $28.66
  • 165N
    Speed Control Valve – Part Number: HBS916W-165S-1
    Speed Control Valve
    Part Number: HBS916W-165S-1
      No Longer Available
  • 203
    SCREW – Part Number: JT9-HBS916W-203
    SCREW
    Part Number: JT9-HBS916W-203
      Special Order
    $10.48
  • 204
    Id Label, Hbs-916evs – Part Number: LM000404
    Id Label, Hbs-916evs
    Part Number: LM000404
      No Longer Available
  • 204
    Id Label, Hbs-1018evs – Part Number: LM000405
    Id Label, Hbs-1018evs
    Part Number: LM000405
      No Longer Available
  • 205
    WARNING LABEL – Part Number: JT9-HBS916W-205
    WARNING LABEL
    Part Number: JT9-HBS916W-205
      Special Order
    $19.50
  • 219
    RACKBLOCK – Part Number: JT9-HBS1018W-219
    RACKBLOCK
    Part Number: JT9-HBS1018W-219
      Special Order
    $233.67
  • 220
    RACK – Part Number: JT9-HBS916W-220
    RACK
    Part Number: JT9-HBS916W-220
      Special Order
    $247.30
  • 222
    PLATE – Part Number: JT9-HBS916W-222G
    PLATE
    Part Number: JT9-HBS916W-222G
      Special Order
    $45.04
  • 222
    PLATE – Part Number: JT9-HBS1018W-222G
    PLATE
    Part Number: JT9-HBS1018W-222G
      Special Order
    $45.04
  • 227
    Terminal Box – Part Number: HBS916EVS-227
    Terminal Box
    Part Number: HBS916EVS-227
      No Longer Available
  • 228
    Terminal Box Cover – Part Number: HBS916EVS-228
    Terminal Box Cover
    Part Number: HBS916EVS-228
      No Longer Available
  • A-1
    OIL SEAL – Part Number: JT9-HBS916W-94-01
    OIL SEAL
    Part Number: JT9-HBS916W-94-01
      Special Order
    $22.50
  • A-2
    TAPER ROLLER BEARING – Part Number: JT9-BB-30207
    TAPER ROLLER BEARING
    Part Number: JT9-BB-30207
      Special Order
    $110.72
  • A-3
    Ball Bearing – Part Number: BB-6207
    Ball Bearing
    Part Number: BB-6207
      In Stock
    $75.57
  • A-4
    SHAFT – Part Number: JT9-HBS916W-94-04
    SHAFT
    Part Number: JT9-HBS916W-94-04
      Special Order
    $194.82
  • A-5
    Key – Part Number: HBS916W-94-05
    Key
    Part Number: HBS916W-94-05
      No Longer Available
  • A-6
    GEAR WHEEL – Part Number: JT9-HBS916W-94-06
    GEAR WHEEL
    Part Number: JT9-HBS916W-94-06
      Special Order
    $411.88
  • A-7
    Deep Groove Ball Bearing – Part Number: BB-6206
    Deep Groove Ball Bearing
    Part Number: BB-6206
      Special Order
    $72.47
  • A-8
    OUTPUT SHAFT COVER – Part Number: JT9-HBS916W-94-08
    OUTPUT SHAFT COVER
    Part Number: JT9-HBS916W-94-08
      Special Order
    $164.42
  • A-9
    Output Hex Cap Screw – Part Number: HBS916W-94-09
    Output Hex Cap Screw
    Part Number: HBS916W-94-09
      No Longer Available
  • A-10
    INPUT HEX CAP SCREW – Part Number: JT9-HBS916W-94-10
    INPUT HEX CAP SCREW
    Part Number: JT9-HBS916W-94-10
      Special Order
    $10.48
  • A-11
    Input Shaft Cover – Part Number: HBS916W-94-11
    Input Shaft Cover
    Part Number: HBS916W-94-11
      No Longer Available
  • A-12
    WASHER – Part Number: JT9-HBS916W-94-12
    WASHER
    Part Number: JT9-HBS916W-94-12
      Special Order
    $10.48
  • A-13
    TAPER ROLLER BEARING – Part Number: JT9-BB-30205
    TAPER ROLLER BEARING
    Part Number: JT9-BB-30205
      Special Order
    $111.74
  • A-13
    Bearing 6025 – Part Number: BB-6025
    Bearing 6025
    Part Number: BB-6025
      No Longer Available
  • A-14
    INPUT SHAFT – Part Number: JT9-HBS916W-94-14
    INPUT SHAFT
    Part Number: JT9-HBS916W-94-14
      Special Order
    $468.36
  • A-15
    Key – Part Number: HBS916W-94-15
    Key
    Part Number: HBS916W-94-15
      No Longer Available
  • A-16
    BALL BEARING – Part Number: JT9-BB-6205
    BALL BEARING
    Part Number: JT9-BB-6205
      Special Order
    $73.83
  • A-17
    C-RING – Part Number: JT9-HBS916W-94-17
    C-RING
    Part Number: JT9-HBS916W-94-17
      Special Order
    $19.50
  • A-18
    OIL SEAL – Part Number: JT9-HBS916W-94-18
    OIL SEAL
    Part Number: JT9-HBS916W-94-18
      Special Order
    $21.01
  • A-19
    Vent Bolt – Part Number: HBS916W-94-19
    Vent Bolt
    Part Number: HBS916W-94-19
      No Longer Available
  • A-20
    Gear Box – Part Number: HBS916W-94-20
    Gear Box
    Part Number: HBS916W-94-20
      No Longer Available
  • A-21
    OIL LENS – Part Number: JT9-HBS916W-94-21
    OIL LENS
    Part Number: JT9-HBS916W-94-21
      Special Order
    $16.49
  • A-22
    DRAW PLUG – Part Number: JT9-HBS916W-94-22
    DRAW PLUG
    Part Number: JT9-HBS916W-94-22
      Special Order
    $30.02
  • A-23
    KEY – Part Number: JT9-HBS916W-94-23
    KEY
    Part Number: JT9-HBS916W-94-23
      Special Order
    $16.49

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
