Delta 10" Bench Saw Table Saw Replacement Parts For Model 36-545 (Type 2)

We Sell Only Genuine Delta Parts

Popular Parts for 36-545

Search Within Model

Questions & Answers for Delta 36-545
Browse all Parts Search by Area
Page A Diagram and Parts List for Type 2 Delta Table Saw
Page A
Page B Diagram and Parts List for Type 2 Delta Table Saw
Page B
Page C Diagram and Parts List for Type 2 Delta Table Saw
Page C

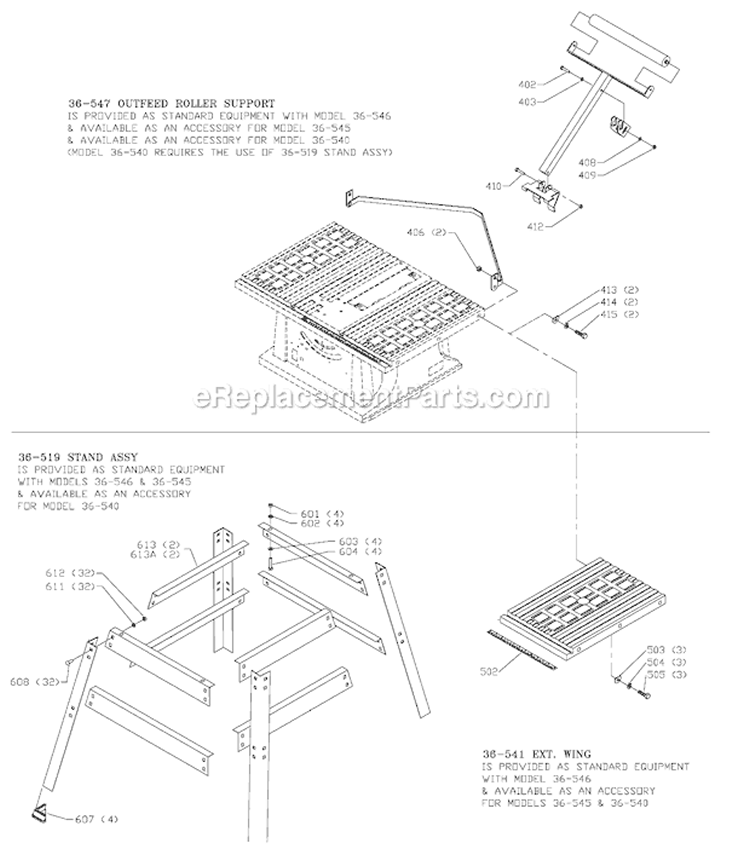

Page D Diagram and Parts List for Type 2 Delta Table Saw
Page D
Previous Showing All Parts Next

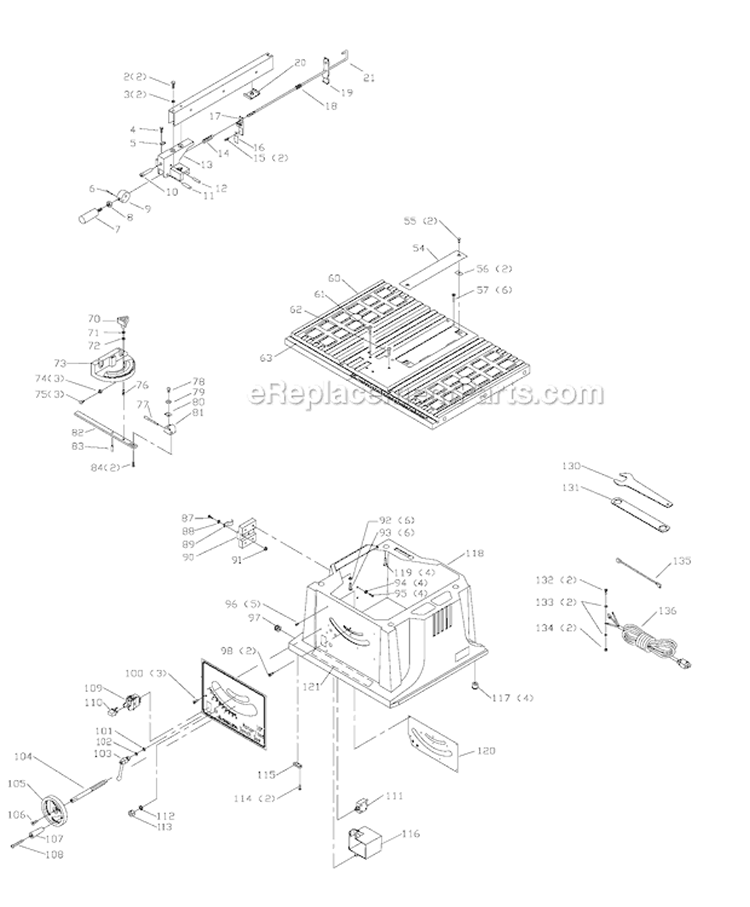

Page A
Page A Diagram and Parts List for Type 2 Delta Table Saw
  • A-1A
    Fence Assembly (Handle and Nut Sold Separately) – Part Number: 490591-00
    Fence Assembly (Handle and Nut Sold Separately)
    Part Number: 490591-00
      No Longer Available
  • A-2
    Cap Screw – Part Number: 1246013
    Cap Screw
    Part Number: 1246013
      No Longer Available
  • A-3
    Star Washer – Part Number: 1313361
    Star Washer
    Part Number: 1313361
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • A-4
    Screw – Part Number: 488855-00
    Screw
    Part Number: 488855-00
      No Longer Available
  • A-5
    Pointer – Part Number: 90511873
    Pointer
    Part Number: 90511873
      No Longer Available
  • A-6
    Roll Pin – Part Number: 1246118
    Roll Pin
    Part Number: 1246118
      No Longer Available
  • A-7
    Handle – Part Number: 489076-00
    Handle
    Part Number: 489076-00
      No Longer Available
  • A-8
    Nut,hex – Part Number: 330015-03
    Nut,hex
    Part Number: 330015-03
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • A-9
    Cam – Part Number: 488997-00
    Cam
    Part Number: 488997-00
      No Longer Available
  • A-10
    Adj Screw – Part Number: 488998-00
    Adj Screw
    Part Number: 488998-00
      No Longer Available
  • A-11
    Pin – Part Number: 489001-00
    Pin
    Part Number: 489001-00
      No Longer Available
  • A-12
    Pin – Part Number: 489000-00
    Pin
    Part Number: 489000-00
      No Longer Available
  • A-13
    Fence Assembly (Handle and Nut Sold Separately) – Part Number: 490591-00
    Fence Assembly (Handle and Nut Sold Separately)
    Part Number: 490591-00
      No Longer Available
  • A-14
    Spring – Part Number: 489003-00
    Spring
    Part Number: 489003-00
      No Longer Available
  • A-15
    Screw M4X10 Cheese Hd – Part Number: 1243501
    Screw M4X10 Cheese Hd
    Part Number: 1243501
      No Longer Available
  • A-16
    Spring Plate – Part Number: 489005-00
    Spring Plate
    Part Number: 489005-00
      No Longer Available
  • A-17
    Plate – Part Number: 489006-00
    Plate
    Part Number: 489006-00
      No Longer Available
  • A-18
    Spring – Part Number: 489007-00
    Spring
    Part Number: 489007-00
      No Longer Available
  • A-19
    Rear Clamp – Part Number: 489008-00
    Rear Clamp
    Part Number: 489008-00
      No Longer Available
  • A-20
    Slide – Part Number: 489009-00
    Slide
    Part Number: 489009-00
      Special Order
    $5.95
  • A-21
    Lock Rod – Part Number: 489010-00
    Lock Rod
    Part Number: 489010-00
      No Longer Available
  • A-54
    Table Insert – Part Number: 900060
    Table Insert
    Part Number: 900060
    ★★★★★
    ★★★★★
    (3)
      Special Order
    $25.00
  • A-55
    Screw – Part Number: 1340406
    Screw
    Part Number: 1340406
      No Longer Available
  • A-56
    Nut – Part Number: 489080-00
    Nut
    Part Number: 489080-00
      No Longer Available
  • A-57
    Flat Head Screw – Part Number: 489082-00
    Flat Head Screw
    Part Number: 489082-00
      No Longer Available
  • A-60
    Table – Part Number: 1346713
    Table
    Part Number: 1346713
      No Longer Available
  • A-61
    Machine Screw – Part Number: 901020100535
    Machine Screw
    Part Number: 901020100535
      Special Order
    $5.95
  • A-62
    Machine Screw – Part Number: 901020100513
    Machine Screw
    Part Number: 901020100513
      No Longer Available
  • A-63
    Warning Label – Part Number: 491722-00
    Warning Label
    Part Number: 491722-00
      Special Order
    $5.95
  • A-70
    Miter Gauge – Part Number: 90517470
    Miter Gauge
    Part Number: 90517470
      No Longer Available
  • A-71
    Washer – Part Number: 5140010-69
    Washer
    Part Number: 5140010-69
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • A-72
    Fibre Wshr – Part Number: 904070105555S
    Fibre Wshr
    Part Number: 904070105555S
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • A-73
    Miter Gauge – Part Number: 90517470
    Miter Gauge
    Part Number: 90517470
      No Longer Available
  • A-73A
    Miter Gauge – Part Number: 90517470
    Miter Gauge
    Part Number: 90517470
      No Longer Available
  • A-74
    Hex Nut – Part Number: 902011201216
    Hex Nut
    Part Number: 902011201216
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • A-75
    Screw – Part Number: 90513860
    Screw
    Part Number: 90513860
      Special Order
    $5.95
  • A-76
    Miter Gauge – Part Number: 90517470
    Miter Gauge
    Part Number: 90517470
      No Longer Available
  • A-77
    Miter Gauge – Part Number: 90517470
    Miter Gauge
    Part Number: 90517470
      No Longer Available
  • A-78
    Screw – Part Number: 489563-00
    Screw
    Part Number: 489563-00
      No Longer Available
  • A-79
    Steel Washer – Part Number: 904010101609
    Steel Washer
    Part Number: 904010101609
      Special Order
    $5.95
  • A-80
    Miter Gauge – Part Number: 90517470
    Miter Gauge
    Part Number: 90517470
      No Longer Available
  • A-81
    Miter Gauge – Part Number: 90517470
    Miter Gauge
    Part Number: 90517470
      No Longer Available
  • A-81
    Miter Gauge – Part Number: 90517470
    Miter Gauge
    Part Number: 90517470
      No Longer Available
  • A-82
    Miter Gauge – Part Number: 90517470
    Miter Gauge
    Part Number: 90517470
      No Longer Available
  • A-83
    Miter Gauge – Part Number: 90517470
    Miter Gauge
    Part Number: 90517470
      No Longer Available
  • A-83
    Miter Gauge – Part Number: 90517470
    Miter Gauge
    Part Number: 90517470
      No Longer Available
  • A-84
    Miter Gauge – Part Number: 90517470
    Miter Gauge
    Part Number: 90517470
      No Longer Available
  • A-87
    Screw M4X10 Cheese Hd – Part Number: 1243501
    Screw M4X10 Cheese Hd
    Part Number: 1243501
      No Longer Available
  • A-88
    Washer – Part Number: 492056-00
    Washer
    Part Number: 492056-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • A-89
    Spring Clip – Part Number: 1346724
    Spring Clip
    Part Number: 1346724
      Special Order
    $5.95
  • A-90
    Block – Part Number: 1346725
    Block
    Part Number: 1346725
      No Longer Available
  • A-91
    Nut – Part Number: 1243569
    Nut
    Part Number: 1243569
      Special Order
    $5.95
  • A-92
    FL Washer – Part Number: 1246140
    FL Washer
    Part Number: 1246140
      No Longer Available
  • A-93
    Screw – Part Number: 1346716
    Screw
    Part Number: 1346716
      No Longer Available
  • A-94
    Washer – Part Number: 492056-00
    Washer
    Part Number: 492056-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • A-95
    Screw – Part Number: 1340406
    Screw
    Part Number: 1340406
      No Longer Available
  • A-96
    FT HD Screw – Part Number: 1343223
    FT HD Screw
    Part Number: 1343223
      No Longer Available
  • A-97
    Sleeve – Part Number: 489097-00
    Sleeve
    Part Number: 489097-00
      No Longer Available
  • A-98
    Screw – Part Number: 1330398
    Screw
    Part Number: 1330398
      No Longer Available
  • A-100
    Screw – Part Number: 1343526
    Screw
    Part Number: 1343526
      Special Order
    $5.95
  • A-101
    Fibre Wshr – Part Number: 904070105555S
    Fibre Wshr
    Part Number: 904070105555S
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • A-102
    Washer – Part Number: 5140010-69
    Washer
    Part Number: 5140010-69
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • A-103
    Lever Assy – Part Number: 1346717
    Lever Assy
    Part Number: 1346717
      No Longer Available
  • A-104
    Threaded Rod – Part Number: 489101-00
    Threaded Rod
    Part Number: 489101-00
      No Longer Available
  • A-105
    Hand Wheel – Part Number: 489322-00
    Hand Wheel
    Part Number: 489322-00
      No Longer Available
  • A-106
    Screw – Part Number: 1342035
    Screw
    Part Number: 1342035
      No Longer Available
  • A-107
    Handle – Part Number: 491731-00
    Handle
    Part Number: 491731-00
      No Longer Available
  • A-108
    Screw – Part Number: 490375-00
    Screw
    Part Number: 490375-00
      No Longer Available
  • A-109
    Table Saw Switch – Part Number: 489105-00
    Table Saw Switch
    Part Number: 489105-00
    ★★★★★
    ★★★★★
    (94)
      In Stock
    $45.45
  • A-110
    Table Saw Switch – Part Number: 489105-00
    Table Saw Switch
    Part Number: 489105-00
    ★★★★★
    ★★★★★
    (94)
      In Stock
    $45.45
  • A-111
    Breaker Reset Switch – Part Number: 1313229
    Breaker Reset Switch
    Part Number: 1313229
    ★★★★★
    ★★★★★
    (9)
      Special Order
    $40.91
  • A-112
    Tooth Washer – Part Number: 489107-00
    Tooth Washer
    Part Number: 489107-00
      No Longer Available
  • A-113
    Nut – Part Number: 1313228
    Nut
    Part Number: 1313228
      Special Order
    $5.95
  • A-114
    Screw – Part Number: 1343526
    Screw
    Part Number: 1343526
      Special Order
    $5.95
  • A-115
    Cord Clamp – Part Number: 1345695
    Cord Clamp
    Part Number: 1345695
      No Longer Available
  • A-116
    Switch Cover – Part Number: 489109-00
    Switch Cover
    Part Number: 489109-00
      No Longer Available
  • A-117
    Rubber Foot – Part Number: 489110-00
    Rubber Foot
    Part Number: 489110-00
      No Longer Available
  • A-118
    Base – Part Number: 1346714
    Base
    Part Number: 1346714
      No Longer Available
  • A-119
    Screw – Part Number: 489112-00
    Screw
    Part Number: 489112-00
      No Longer Available
  • A-120
    Base Plate – Part Number: 489113-00
    Base Plate
    Part Number: 489113-00
      No Longer Available
  • A-121
    Warning Label – Part Number: 491722-00
    Warning Label
    Part Number: 491722-00
      Special Order
    $5.95
  • A-130
    Open-End Wrench – Part Number: 489578-00
    Open-End Wrench
    Part Number: 489578-00
      No Longer Available
  • A-131
    Wrench – Part Number: 489012-00
    Wrench
    Part Number: 489012-00
      No Longer Available
  • A-132
    Fl Hd Screw M4X0.7X10 – Part Number: 1246117
    Fl Hd Screw M4X0.7X10
    Part Number: 1246117
      No Longer Available
  • A-133
    LockWasher – Part Number: 1310210
    LockWasher
    Part Number: 1310210
      No Longer Available
  • A-134
    Nut – Part Number: 1243569
    Nut
    Part Number: 1243569
      Special Order
    $5.95
  • A-135
    Lead,Jumper – Part Number: 489116-00
    Lead,Jumper
    Part Number: 489116-00
      Special Order
    $5.95
  • A-136
    Power Cord – Part Number: 90514088
    Power Cord
    Part Number: 90514088
      No Longer Available

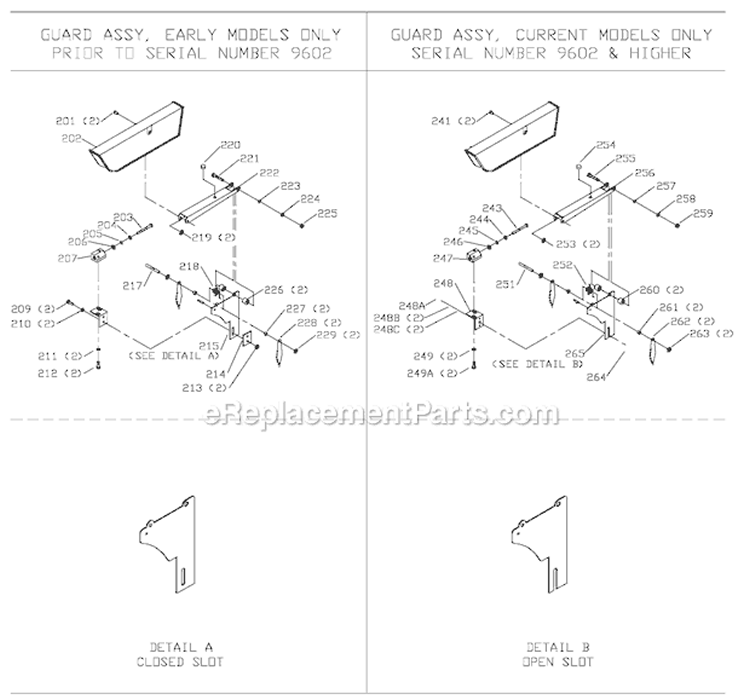

Page B
Page B Diagram and Parts List for Type 2 Delta Table Saw
  • B-201
    Rivet – Part Number: 489118-00
    Rivet
    Part Number: 489118-00
      No Longer Available
  • B-202
    Guard – Part Number: 492720-00
    Guard
    Part Number: 492720-00
      No Longer Available
  • B-204
    Lock Washer – Part Number: 489122-00
    Lock Washer
    Part Number: 489122-00
      No Longer Available
  • B-205
    Washer – Part Number: 5140010-69
    Washer
    Part Number: 5140010-69
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • B-206
    Lock Washer – Part Number: 904030301757S
    Lock Washer
    Part Number: 904030301757S
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • B-207
    Bracket – Part Number: 489124-00
    Bracket
    Part Number: 489124-00
      No Longer Available
  • B-209
    Cap Screw – Part Number: 901010600611S
    Cap Screw
    Part Number: 901010600611S
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • B-210
    Lock Washer – Part Number: 904030301757S
    Lock Washer
    Part Number: 904030301757S
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • B-211
    Lock Washer – Part Number: 904030301757S
    Lock Washer
    Part Number: 904030301757S
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • B-212
    Cap Screw – Part Number: 901010600611S
    Cap Screw
    Part Number: 901010600611S
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • B-213
    Hex Nut – Part Number: 489026-00
    Hex Nut
    Part Number: 489026-00
      No Longer Available
  • B-214
    Plate – Part Number: 1345739
    Plate
    Part Number: 1345739
      No Longer Available
  • B-215
    Splitter – Part Number: 492607-00
    Splitter
    Part Number: 492607-00
      No Longer Available
  • B-217
    Pin – Part Number: 489023-00
    Pin
    Part Number: 489023-00
      No Longer Available
  • B-218
    Spring – Part Number: 489021-00
    Spring
    Part Number: 489021-00
      No Longer Available
  • B-219
    Clip – Part Number: 489018-00
    Clip
    Part Number: 489018-00
      No Longer Available
  • B-220
    Bumper – Part Number: 489016-00
    Bumper
    Part Number: 489016-00
      No Longer Available
  • B-221
    Screw – Part Number: 5140081-98
    Screw
    Part Number: 5140081-98
      No Longer Available
  • B-222
    Support – Part Number: 489017-00
    Support
    Part Number: 489017-00
      Special Order
    $5.95
  • B-223
    Flat Washer – Part Number: 489204-00
    Flat Washer
    Part Number: 489204-00
      No Longer Available
  • B-224
    Lock Washer – Part Number: 904030301757S
    Lock Washer
    Part Number: 904030301757S
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • B-225
    Hex Nut – Part Number: 489026-00
    Hex Nut
    Part Number: 489026-00
      No Longer Available
  • B-226
    Spacer – Part Number: 489020-00
    Spacer
    Part Number: 489020-00
      No Longer Available
  • B-227
    Spacer – Part Number: 489022-00
    Spacer
    Part Number: 489022-00
      No Longer Available
  • B-228
    Anti-Kickback Finger – Part Number: 489019-00
    Anti-Kickback Finger
    Part Number: 489019-00
      No Longer Available
  • B-229
    Clip – Part Number: 489018-00
    Clip
    Part Number: 489018-00
      No Longer Available
  • B-241
    Rivet – Part Number: 489118-00
    Rivet
    Part Number: 489118-00
      No Longer Available
  • B-242
    Guard – Part Number: 492720-00
    Guard
    Part Number: 492720-00
      No Longer Available
  • B-244
    Lock Washer – Part Number: 489122-00
    Lock Washer
    Part Number: 489122-00
      No Longer Available
  • B-245
    Washer – Part Number: 5140010-69
    Washer
    Part Number: 5140010-69
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • B-246
    Lock Washer – Part Number: 904030301757S
    Lock Washer
    Part Number: 904030301757S
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • B-247
    Bracket – Part Number: 489124-00
    Bracket
    Part Number: 489124-00
      No Longer Available
  • B-248
    Splitter Bracket – Part Number: 489125-00
    Splitter Bracket
    Part Number: 489125-00
      No Longer Available
  • B-248A
    HEX HD SCREW – Part Number: 489128-00
    HEX HD SCREW
    Part Number: 489128-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • B-248B
    Lock Washer – Part Number: 904030301757S
    Lock Washer
    Part Number: 904030301757S
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • B-248C
    Washer – Part Number: 1310062
    Washer
    Part Number: 1310062
      No Longer Available
  • B-249
    Lock Washer – Part Number: 904030301757S
    Lock Washer
    Part Number: 904030301757S
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • B-249A
    Cap Screw – Part Number: 901010600611S
    Cap Screw
    Part Number: 901010600611S
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • B-251
    Pin – Part Number: 489023-00
    Pin
    Part Number: 489023-00
      No Longer Available
  • B-252
    Spring – Part Number: 489021-00
    Spring
    Part Number: 489021-00
      No Longer Available
  • B-253
    Clip – Part Number: 489018-00
    Clip
    Part Number: 489018-00
      No Longer Available
  • B-254
    Bumper – Part Number: 489016-00
    Bumper
    Part Number: 489016-00
      No Longer Available
  • B-255
    Screw – Part Number: 5140081-98
    Screw
    Part Number: 5140081-98
      No Longer Available
  • B-256
    Support – Part Number: 489017-00
    Support
    Part Number: 489017-00
      Special Order
    $5.95
  • B-257
    Flat Washer – Part Number: 489204-00
    Flat Washer
    Part Number: 489204-00
      No Longer Available
  • B-258
    Lock Washer – Part Number: 904030301757S
    Lock Washer
    Part Number: 904030301757S
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • B-259
    Hex Nut – Part Number: 489026-00
    Hex Nut
    Part Number: 489026-00
      No Longer Available
  • B-260
    Spacer – Part Number: 489020-00
    Spacer
    Part Number: 489020-00
      No Longer Available
  • B-261
    Spacer – Part Number: 489022-00
    Spacer
    Part Number: 489022-00
      No Longer Available
  • B-262
    Anti-Kickback Finger – Part Number: 489019-00
    Anti-Kickback Finger
    Part Number: 489019-00
      No Longer Available
  • B-263
    Clip – Part Number: 489018-00
    Clip
    Part Number: 489018-00
      No Longer Available
  • B-264
    Wing Nut – Part Number: 1313281
    Wing Nut
    Part Number: 1313281
      No Longer Available
  • B-265
    Splitter – Part Number: 492607-00
    Splitter
    Part Number: 492607-00
      No Longer Available
Page C
Page C Diagram and Parts List for Type 2 Delta Table Saw
  • C-301
    Wire Nut – Part Number: 488979-00
    Wire Nut
    Part Number: 488979-00
      Special Order
    $5.95
  • C-302
    Motor Cord – Part Number: 90514071
    Motor Cord
    Part Number: 90514071
      No Longer Available
  • C-303
    Screw – Part Number: 488855-00
    Screw
    Part Number: 488855-00
      No Longer Available
  • C-304
    LockWasher – Part Number: 1310210
    LockWasher
    Part Number: 1310210
      No Longer Available
  • C-305
    Heyco Bushing 5/8 – Part Number: 438010040062
    Heyco Bushing 5/8
    Part Number: 438010040062
      No Longer Available
  • C-306
    Screw – Part Number: 1341235
    Screw
    Part Number: 1341235
      Special Order
    $5.95
  • C-306
    Screw – Part Number: 1341235
    Screw
    Part Number: 1341235
      Special Order
    $5.95
  • C-306
    PAN HEAD SCREW – Part Number: 821057
    PAN HEAD SCREW
    Part Number: 821057
      Special Order
    $5.95
  • C-307
    End Cap – Part Number: 489135-00
    End Cap
    Part Number: 489135-00
      No Longer Available
  • C-308
    Pad – Part Number: 1345702
    Pad
    Part Number: 1345702
      In Stock
    $5.95
  • C-309
    Brush Housing – Part Number: 1345704
    Brush Housing
    Part Number: 1345704
      In Stock
    $25.00
  • C-310
    BRUSH – Part Number: 90512443
    BRUSH
    Part Number: 90512443
    ★★★★★
    ★★★★★
    (8)
      In Stock
    $5.95
  • C-311
    Screw – Part Number: 1310146
    Screw
    Part Number: 1310146
      No Longer Available
  • C-312
    Star Washer – Part Number: 045687-00
    Star Washer
    Part Number: 045687-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • C-313
    LOCK NUT – Part Number: 488871-00
    LOCK NUT
    Part Number: 488871-00
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • C-314
    Motor Housing (Updated End Cap Srews #821057) – Part Number: 489139-00
    Motor Housing (Updated End Cap Srews #821057)
    Part Number: 489139-00
      No Longer Available
  • C-315
    Wavy Washer – Part Number: 489141-00
    Wavy Washer
    Part Number: 489141-00
      No Longer Available
  • C-316
    Bearing – Part Number: 920080205352S
    Bearing
    Part Number: 920080205352S
      No Longer Available
  • C-317
    Field – Part Number: 489145-00
    Field
    Part Number: 489145-00
      No Longer Available
  • C-318
    Armature – Part Number: 489152-00
    Armature
    Part Number: 489152-00
      No Longer Available
  • C-319
    Bearing – Part Number: 400081390008
    Bearing
    Part Number: 400081390008
    ★★★★★
    ★★★★★
    (1)
      Special Order
    $56.82
  • C-320
    LOCK WASHER – Part Number: 488953-00
    LOCK WASHER
    Part Number: 488953-00
      Special Order
    $5.95
  • C-321
    Screw – Part Number: 1341235
    Screw
    Part Number: 1341235
      Special Order
    $5.95
  • C-321
    Screw – Part Number: 1341235
    Screw
    Part Number: 1341235
      Special Order
    $5.95
  • C-322
    Star Washer – Part Number: 045687-00
    Star Washer
    Part Number: 045687-00
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • C-323
    Screw – Part Number: 562097-13
    Screw
    Part Number: 562097-13
      On Order
    Minimum Quantity of 2 required
    $5.95
  • C-324
    Gear Housing – Part Number: 489162-00
    Gear Housing
    Part Number: 489162-00
      No Longer Available
  • C-325
    Needle Bearing – Part Number: 1345711
    Needle Bearing
    Part Number: 1345711
      No Longer Available
  • C-326
    Jackshaft Assembly – Part Number: 492602-00SV
    Jackshaft Assembly
    Part Number: 492602-00SV
      No Longer Available
  • C-328
    Flange – Part Number: 489170-00
    Flange
    Part Number: 489170-00
      No Longer Available
  • C-329
    Arbor Nut – Part Number: 489171-00
    Arbor Nut
    Part Number: 489171-00
      No Longer Available
  • C-340
    Screw – Part Number: 1349495
    Screw
    Part Number: 1349495
      Special Order
    $5.95
  • C-341
    Screw – Part Number: 901061631484
    Screw
    Part Number: 901061631484
      Special Order
    $5.95
  • C-342
    LockWasher – Part Number: 904030301760
    LockWasher
    Part Number: 904030301760
      No Longer Available
  • C-343
    Bracket – Part Number: 489032-00
    Bracket
    Part Number: 489032-00
      No Longer Available
  • C-344
    Saddle – Part Number: 489174-00
    Saddle
    Part Number: 489174-00
      No Longer Available
  • C-345
    Strap – Part Number: 489175-00
    Strap
    Part Number: 489175-00
      No Longer Available
  • C-346
    Pivot Rod – Part Number: 489176-00
    Pivot Rod
    Part Number: 489176-00
      No Longer Available
  • C-347
    Flange Nut – Part Number: 489030-00
    Flange Nut
    Part Number: 489030-00
      No Longer Available
  • C-348
    Screw – Part Number: 489177-00
    Screw
    Part Number: 489177-00
      No Longer Available
  • C-349
    Flange Nut – Part Number: 489030-00
    Flange Nut
    Part Number: 489030-00
      No Longer Available
  • C-350
    Bracket Assembly – Part Number: 488995-00
    Bracket Assembly
    Part Number: 488995-00
      No Longer Available
  • C-351
    Spacer – Part Number: 489035-00
    Spacer
    Part Number: 489035-00
      No Longer Available
  • C-352
    Hex HD SCR – Part Number: 489048-00
    Hex HD SCR
    Part Number: 489048-00
      No Longer Available
  • C-353
    Flange Nut – Part Number: 489030-00
    Flange Nut
    Part Number: 489030-00
      No Longer Available
  • C-354
    Roll Pin – Part Number: 1246119
    Roll Pin
    Part Number: 1246119
      No Longer Available
  • C-355
    Flange Nut – Part Number: 489030-00
    Flange Nut
    Part Number: 489030-00
      No Longer Available
  • C-356
    Washer – Part Number: 904010312934S
    Washer
    Part Number: 904010312934S
      Special Order
    $8.50
  • C-357
    Block – Part Number: 489190-00
    Block
    Part Number: 489190-00
      No Longer Available
  • C-358
    Jam Nut – Part Number: 489191-00
    Jam Nut
    Part Number: 489191-00
      No Longer Available
  • C-359
    Fiber Washer – Part Number: 489192-00
    Fiber Washer
    Part Number: 489192-00
      Special Order
    $5.95
  • C-360
    Washer – Part Number: 904010317706
    Washer
    Part Number: 904010317706
      Special Order
    $19.66
  • C-361
    Wavy Washer – Part Number: 489194-00
    Wavy Washer
    Part Number: 489194-00
      Special Order
    $5.95
  • C-362
    Plate – Part Number: 489037-00
    Plate
    Part Number: 489037-00
      No Longer Available
  • C-363
    LockWasher – Part Number: 904030301760
    LockWasher
    Part Number: 904030301760
      No Longer Available
  • C-364
    Hex HD SCR – Part Number: 901202416107
    Hex HD SCR
    Part Number: 901202416107
      No Longer Available
  • C-368
    Washer – Part Number: 5140010-69
    Washer
    Part Number: 5140010-69
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • C-369
    Hex Nut – Part Number: 489026-00
    Hex Nut
    Part Number: 489026-00
      No Longer Available
  • C-370
    Spacer – Part Number: 489031-00
    Spacer
    Part Number: 489031-00
      No Longer Available
  • C-371
    Hex HD SCR – Part Number: 489048-00
    Hex HD SCR
    Part Number: 489048-00
      No Longer Available
  • C-375
    Screw – Part Number: 901021403712
    Screw
    Part Number: 901021403712
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • C-376
    LockWasher – Part Number: 904030301760
    LockWasher
    Part Number: 904030301760
      No Longer Available
  • C-377
    Bracket – Part Number: 491559-00
    Bracket
    Part Number: 491559-00
      No Longer Available
  • C-378
    Hex Nut – Part Number: 902010101300S
    Hex Nut
    Part Number: 902010101300S
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • C-379
    Bracket – Part Number: 491559-00
    Bracket
    Part Number: 491559-00
      No Longer Available
  • C-380
    Bracket – Part Number: 489034-00
    Bracket
    Part Number: 489034-00
      Special Order
    $5.95
  • C-381
    Carriage Bolt – Part Number: 901110200819
    Carriage Bolt
    Part Number: 901110200819
      No Longer Available
  • C-383
    Screw – Part Number: 901010600629
    Screw
    Part Number: 901010600629
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • C-384
    Spacer – Part Number: 489036-00
    Spacer
    Part Number: 489036-00
      No Longer Available
  • C-385
    Mounting Plate – Part Number: 489033-00
    Mounting Plate
    Part Number: 489033-00
      No Longer Available
  • C-386
    Roll Pin – Part Number: 489027-00
    Roll Pin
    Part Number: 489027-00
      No Longer Available
Page D
Page D Diagram and Parts List for Type 2 Delta Table Saw
  • D-402
    Hex Head Screw – Part Number: 1346205
    Hex Head Screw
    Part Number: 1346205
      No Longer Available
  • D-403
    FL Washer – Part Number: 1246140
    FL Washer
    Part Number: 1246140
      No Longer Available
  • D-406
    Nut – Part Number: 1343419
    Nut
    Part Number: 1343419
      In Stock
    $5.95
  • D-408
    FL Washer – Part Number: 1246140
    FL Washer
    Part Number: 1246140
      No Longer Available
  • D-409
    Lock Nut – Part Number: 1343642
    Lock Nut
    Part Number: 1343642
      Special Order
    $5.95
  • D-410
    Cap Screw – Part Number: 1246128
    Cap Screw
    Part Number: 1246128
      No Longer Available
  • D-412
    Lock Nut – Part Number: 1343642
    Lock Nut
    Part Number: 1343642
      Special Order
    $5.95
  • D-413
    Special Washer – Part Number: 1346213
    Special Washer
    Part Number: 1346213
      Special Order
    $5.95
  • D-414
    Lock Washer – Part Number: 904020201704S
    Lock Washer
    Part Number: 904020201704S
      Special Order
    $5.95
  • D-415
    Screw – Part Number: 1346212
    Screw
    Part Number: 1346212
      Special Order
    $5.95
  • D-502
    Scale – Part Number: 1345745
    Scale
    Part Number: 1345745
      No Longer Available
  • D-503
    Special Washer – Part Number: 1346213
    Special Washer
    Part Number: 1346213
      Special Order
    $5.95
  • D-504
    Lock Washer – Part Number: 904020201704S
    Lock Washer
    Part Number: 904020201704S
      Special Order
    $5.95
  • D-505
    Cap Screw – Part Number: 901010600642
    Cap Screw
    Part Number: 901010600642
      Special Order
    $5.95
  • D-601
    Nut,hex – Part Number: 330015-03
    Nut,hex
    Part Number: 330015-03
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • D-602
    Washer – Part Number: 491956-00
    Washer
    Part Number: 491956-00
      No Longer Available
  • D-603
    Washer – Part Number: 491956-00
    Washer
    Part Number: 491956-00
      No Longer Available
  • D-604
    Hex Head Screw – Part Number: 489303-00
    Hex Head Screw
    Part Number: 489303-00
      No Longer Available
  • D-607
    Foot – Part Number: 427990480001
    Foot
    Part Number: 427990480001
      No Longer Available
  • D-608
    Screw – Part Number: 1313325
    Screw
    Part Number: 1313325
      Special Order
    $6.26
  • D-611
    Washer – Part Number: 491956-00
    Washer
    Part Number: 491956-00
      No Longer Available
  • D-612
    Nut,hex – Part Number: 330015-03
    Nut,hex
    Part Number: 330015-03
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • D-613
    Nut,hex – Part Number: 330015-03
    Nut,hex
    Part Number: 330015-03
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • D-613A
    Bracket – Part Number: 899967
    Bracket
    Part Number: 899967
      No Longer Available
  • D-856
    Motor Assembly – Part Number: 489129-00
    Motor Assembly
    Part Number: 489129-00
      In Stock
    $469.01

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
