Delta Parts

Delta 10" Contractors Saw Table Saw Replacement Parts For Model 36-454 (Type 1)

We Sell Only Genuine Delta Parts

Popular Parts for 36-454

Search Within Model

Questions & Answers for Delta 36-454
Browse all Parts Search by Area
Miscellaneous Parts Diagram and Parts List for Type 1 Delta Table Saw
Miscellaneous Parts

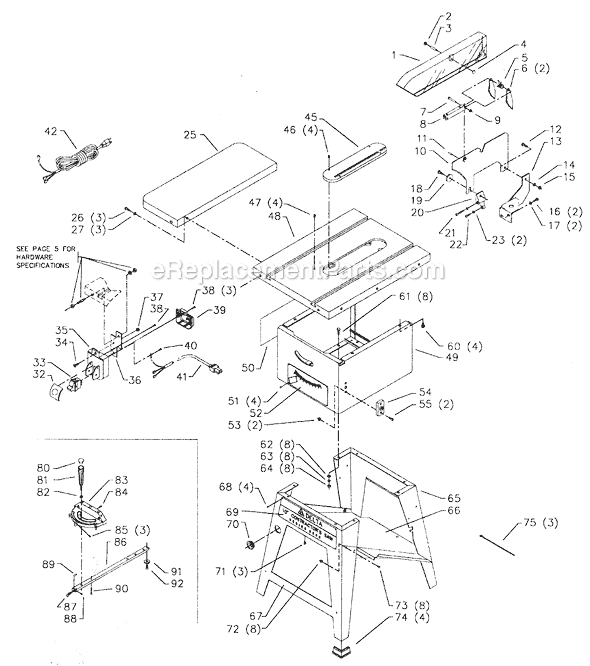

Page A Diagram and Parts List for Type 1 Delta Table Saw
Page A
Page B Diagram and Parts List for Type 1 Delta Table Saw
Page B
Page C Diagram and Parts List for Type 1 Delta Table Saw
Page C
Previous Showing All Parts Next
Miscellaneous Parts
Miscellaneous Parts Diagram and Parts List for Type 1 Delta Table Saw
Page A
Page A Diagram and Parts List for Type 1 Delta Table Saw
Page B

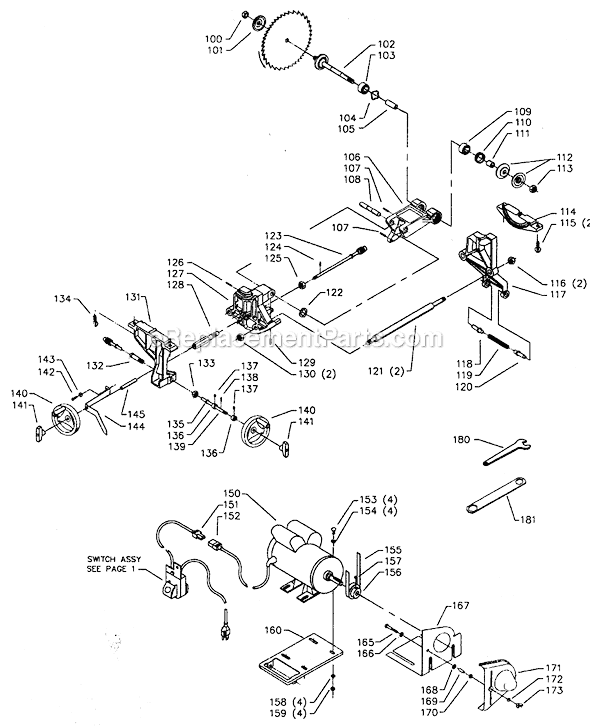

Page B Diagram and Parts List for Type 1 Delta Table Saw
  • 100
    Table Saw Arbor Nut (Left Hand Thread) – Part Number: 902012009848S
    $35.32
  • 101
    Flange – Part Number: 422041035001S
    Flange
    Part Number: 422041035001S
      No Longer Available
  • 102
    Arbor Assy – Part Number: 422193030002
    Arbor Assy
    Part Number: 422193030002
      No Longer Available
  • 103
    Bearing – Part Number: 1086894S
    Bearing
    Part Number: 1086894S
    ★★★★★
    ★★★★★
    (5)
      In Stock
    $58.86
  • 104
    Load Spring – Part Number: 928060207382S
    Load Spring
    Part Number: 928060207382S
      On Order
    Minimum Quantity of 2 required
    $6.16
  • 105
    Spacer – Part Number: 1087857S
    Spacer
    Part Number: 1087857S
      Special Order
    $15.54
  • 106
    Arbor Bracket – Part Number: 422020140017
    Arbor Bracket
    Part Number: 422020140017
      No Longer Available
  • 107
    Roll Pin – Part Number: 905010102710
    Roll Pin
    Part Number: 905010102710
      Special Order
    $6.16
  • 108
    Arbor Bracket Shaft – Part Number: 952011013267
    Arbor Bracket Shaft
    Part Number: 952011013267
      No Longer Available
  • 109
    Bearing – Part Number: 1086894S
    Bearing
    Part Number: 1086894S
    ★★★★★
    ★★★★★
    (5)
      In Stock
    $58.86
  • 110
    Bearing Closure Nut – Part Number: 902070207176S
    Bearing Closure Nut
    Part Number: 902070207176S
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $6.16
  • 111
    Spacer – Part Number: 422191040005
    Spacer
    Part Number: 422191040005
      No Longer Available
  • 113
    Nut – Part Number: 902010201226S
    Nut
    Part Number: 902010201226S
      No Longer Available
  • 114
    Trunnion Bracket-R – Part Number: 422020140010
    Trunnion Bracket-R
    Part Number: 422020140010
      On Order
    $78.73
  • 115
    Screw – Part Number: 901027631526
    Screw
    Part Number: 901027631526
      No Longer Available
  • 116
    Lock Nut – Part Number: 902012831393
    Lock Nut
    Part Number: 902012831393
      In Stock
    $6.16
  • 117
    Rear Trunnion – Part Number: 422190950004
    Rear Trunnion
    Part Number: 422190950004
      No Longer Available
  • 118
    Pin – Part Number: 422190710002
    Pin
    Part Number: 422190710002
      No Longer Available
  • 119
    Spring – Part Number: 422191220001
    Spring
    Part Number: 422191220001
      No Longer Available
  • 120
    Pin – Part Number: 422190710002
    Pin
    Part Number: 422190710002
      No Longer Available
  • 121
    Tie Bar – Part Number: 422190040002S
    Tie Bar
    Part Number: 422190040002S
      No Longer Available
  • 122
    Wave Washer – Part Number: 928060131779
    Wave Washer
    Part Number: 928060131779
      No Longer Available
  • 123
    Elevating Shaft Assy – Part Number: 422354060001
    Elevating Shaft Assy
    Part Number: 422354060001
      No Longer Available
  • 124
    Pin – Part Number: 905010102716
    Pin
    Part Number: 905010102716
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 124
    Roll Pin – Part Number: 905010102711
    Roll Pin
    Part Number: 905010102711
      No Longer Available
  • 125
    Nut – Part Number: 902010201226S
    Nut
    Part Number: 902010201226S
      No Longer Available
  • 126
    Roll Pin – Part Number: 905010102706S
    Roll Pin
    Part Number: 905010102706S
      No Longer Available
  • 127
    Front Trunnion – Part Number: 422350950001
    Front Trunnion
    Part Number: 422350950001
      No Longer Available
  • 128
    Sleeve – Part Number: 422351050001S
    Sleeve
    Part Number: 422351050001S
      No Longer Available
  • 129
    Screw – Part Number: 901041419152
    Screw
    Part Number: 901041419152
      No Longer Available
  • 130
    Lock Nut – Part Number: 902012831393
    Lock Nut
    Part Number: 902012831393
      In Stock
    $6.16
  • 131
    Trunnion Bracket -F – Part Number: 1087233
    Trunnion Bracket -F
    Part Number: 1087233
      No Longer Available
  • 133
    Hex Nut – Part Number: 902010209145
    Hex Nut
    Part Number: 902010209145
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 134
    Screw – Part Number: 901027631526
    Screw
    Part Number: 901027631526
      No Longer Available
  • 135
    Washer – Part Number: 904070105554
    Washer
    Part Number: 904070105554
      Special Order
    $6.16
  • 136
    Set Collar Assembly – Part Number: 426033880001
    Set Collar Assembly
    Part Number: 426033880001
      No Longer Available
  • 137
    Set Screw – Part Number: 491950-00
    Set Screw
    Part Number: 491950-00
      No Longer Available
  • 138
    Roll Pin – Part Number: 905010102711
    Roll Pin
    Part Number: 905010102711
      No Longer Available
  • 138
    Pin – Part Number: 905010102716
    Pin
    Part Number: 905010102716
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 140
    Handwheel Assy. – Part Number: 1086491
    Handwheel Assy.
    Part Number: 1086491
      No Longer Available
  • 141
    Knob – Part Number: 422191380003
    Knob
    Part Number: 422191380003
      No Longer Available
  • 142
    Cap Screw – Part Number: 901030103309S
    Cap Screw
    Part Number: 901030103309S
      No Longer Available
  • 143
    Steel Washer – Part Number: 904010101614S
    Steel Washer
    Part Number: 904010101614S
      No Longer Available
  • 144
    Pointer – Part Number: 422190750001
    Pointer
    Part Number: 422190750001
      No Longer Available
  • 145
    Spacer – Part Number: 422191040001
    Spacer
    Part Number: 422191040001
      In Stock
    Minimum Quantity of 2 required
    $6.49
  • 150
    Motor (1 1/2 / 2HP) – Part Number: 438023142062
    Motor (1 1/2 / 2HP)
    Part Number: 438023142062
      No Longer Available
  • 151
    Female Disconnect – Part Number: 438013020671
    Female Disconnect
    Part Number: 438013020671
      No Longer Available
  • 152
    Cord W/Male Connect – Part Number: 438013020661
    Cord W/Male Connect
    Part Number: 438013020661
      No Longer Available
  • 153
    Carriage Bolt – Part Number: 901110200834S
    Carriage Bolt
    Part Number: 901110200834S
      Special Order
    $6.16
  • 154
    Washer – Part Number: 904010101620S
    Washer
    Part Number: 904010101620S
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 155
    Belt – Part Number: 49-034
    Belt
    Part Number: 49-034
    ★★★★★
    ★★★★★
    (7)
      In Stock
    $93.99
  • 156
    Motor Pulley 2-1/4OD – Part Number: 926010419366
    Motor Pulley 2-1/4OD
    Part Number: 926010419366
      No Longer Available
  • 157
    Set Screw – Part Number: 901041500206
    Set Screw
    Part Number: 901041500206
      No Longer Available
  • 158
    Lock Washer – Part Number: 904030301656S
    Lock Washer
    Part Number: 904030301656S
      No Longer Available
  • 159
    Hex Nut – Part Number: 902010101300S
    Hex Nut
    Part Number: 902010101300S
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $6.16
  • 160
    Motor Plate – Part Number: 5140028-47
    Motor Plate
    Part Number: 5140028-47
      No Longer Available
  • 165
    Screw – Part Number: 5140081-98
    Screw
    Part Number: 5140081-98
      No Longer Available
  • 166
    Lock Washer – Part Number: 904030301757S
    Lock Washer
    Part Number: 904030301757S
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 167
    Plate – Part Number: 1088314S
    Plate
    Part Number: 1088314S
      No Longer Available
  • 168
    Steel Washer – Part Number: 904010101614S
    Steel Washer
    Part Number: 904010101614S
      No Longer Available
  • 169
    Spacer – Part Number: 424030170003
    Spacer
    Part Number: 424030170003
      No Longer Available
  • 170
    Hex Nut – Part Number: 489026-00
    Hex Nut
    Part Number: 489026-00
      No Longer Available
  • 171
    Pulley Cover – Part Number: 1088315
    Pulley Cover
    Part Number: 1088315
      No Longer Available
  • 172
    Lock Washer – Part Number: 904030301757S
    Lock Washer
    Part Number: 904030301757S
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 173
    Wing Nut – Part Number: 902040101402
    Wing Nut
    Part Number: 902040101402
      No Longer Available
  • 180
    Open-End Wrench – Part Number: 955010501472
    Open-End Wrench
    Part Number: 955010501472
      No Longer Available
  • 181
    Box-End Wrench – Part Number: 422391010001S
    Box-End Wrench
    Part Number: 422391010001S
      No Longer Available
Page C
Page C Diagram and Parts List for Type 1 Delta Table Saw
  • 202
    Clamp Assembly – Part Number: 400063270001
    Clamp Assembly
    Part Number: 400063270001
      No Longer Available
  • 204
    Label – Part Number: 422277540003
    Label
    Part Number: 422277540003
      No Longer Available
  • 206
    Label – Part Number: 422277540007
    Label
    Part Number: 422277540007
      No Longer Available
  • 206
    Label – Part Number: 422277540004
    Label
    Part Number: 422277540004
      No Longer Available
  • 207
    Leveling Screw – Part Number: 422391120005S
    Leveling Screw
    Part Number: 422391120005S
      No Longer Available
  • 208
    Adjustment Plug – Part Number: 422390480001S
    Adjustment Plug
    Part Number: 422390480001S
      On Order
    $11.01
  • 209
    Hex Nut – Part Number: 902010101300S
    Hex Nut
    Part Number: 902010101300S
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $6.16
  • 210
    Rear Support Foot – Part Number: A29178
    Rear Support Foot
    Part Number: A29178
      No Longer Available
  • 211
    Locking Lug – Part Number: 422270680003S
    Locking Lug
    Part Number: 422270680003S
      No Longer Available
  • 212
    O-Ring – Part Number: 908250131808
    O-Ring
    Part Number: 908250131808
      No Longer Available
  • 212
    Roll Pin – Part Number: 905010102702
    Roll Pin
    Part Number: 905010102702
      No Longer Available
  • 213
    Washer – Part Number: 904010101620S
    Washer
    Part Number: 904010101620S
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 214
    Knob – Part Number: 424120600005S
    Knob
    Part Number: 424120600005S
      No Longer Available
  • 215
    Screw – Part Number: 901024431812
    Screw
    Part Number: 901024431812
      No Longer Available
  • 215
    Screw – Part Number: 901030431713
    Screw
    Part Number: 901030431713
      No Longer Available
  • 216
    Washer – Part Number: 904010131738
    Washer
    Part Number: 904010131738
      No Longer Available
  • 217
    Cursor – Part Number: 422270750006
    Cursor
    Part Number: 422270750006
      No Longer Available
  • 218
    Ball – Part Number: 921011100001
    Ball
    Part Number: 921011100001
      No Longer Available
  • 219
    Spring – Part Number: 928012500001
    Spring
    Part Number: 928012500001
      No Longer Available
  • 220
    Set Screw – Part Number: 901041509440
    Set Screw
    Part Number: 901041509440
      No Longer Available
  • 221
    Thrust Washer – Part Number: 422271040002
    Thrust Washer
    Part Number: 422271040002
      No Longer Available
  • 222
    Shaft – Part Number: 422391060002S
    Shaft
    Part Number: 422391060002S
      Special Order
    $64.75
  • 223
    O-Ring – Part Number: 908250131756S
    O-Ring
    Part Number: 908250131756S
      No Longer Available
  • 224
    Roll Pin – Part Number: 905011031370
    Roll Pin
    Part Number: 905011031370
      No Longer Available
  • 225
    Pan Head Screw – Part Number: 901051631229
    Pan Head Screw
    Part Number: 901051631229
      Special Order
    $6.16
  • 226
    Cam Handle – Part Number: 422390190001
    Cam Handle
    Part Number: 422390190001
      No Longer Available
  • 227
    Handle – Part Number: 422391380002
    Handle
    Part Number: 422391380002
      No Longer Available
  • 228
    Grip – Part Number: 422391050001S
    Grip
    Part Number: 422391050001S
      Special Order
    $6.16
  • 230
    Front Guide Rail – Part Number: 422270550005
    Front Guide Rail
    Part Number: 422270550005
      No Longer Available
  • 231
    Scale – Part Number: 400061320001S
    Scale
    Part Number: 400061320001S
      No Longer Available
  • 232
    End Cap RH – Part Number: 422270200002
    End Cap RH
    Part Number: 422270200002
      No Longer Available
  • 233
    End Cap-LH – Part Number: 422270200001
    End Cap-LH
    Part Number: 422270200001
      No Longer Available
  • 234
    Hex Nut – Part Number: 902010101207
    Hex Nut
    Part Number: 902010101207
      No Longer Available
  • 235
    Jam Nut – Part Number: 489191-00
    Jam Nut
    Part Number: 489191-00
      No Longer Available
  • 236
    Steel Washer – Part Number: 904010101615
    Steel Washer
    Part Number: 904010101615
      No Longer Available
  • 237
    Stud – Part Number: 422271110003
    Stud
    Part Number: 422271110003
      No Longer Available
  • 240
    Steel Washer – Part Number: 904010101638
    Steel Washer
    Part Number: 904010101638
      No Longer Available
  • 241
    Lock Washer – Part Number: 904020101716
    Lock Washer
    Part Number: 904020101716
      In Stock
    $6.16
  • 242
    Cap Screw – Part Number: 901010600680
    Cap Screw
    Part Number: 901010600680
      No Longer Available
  • 243
    Carriage Bolt – Part Number: 901110200821
    Carriage Bolt
    Part Number: 901110200821
      No Longer Available
  • 244
    Adapter – Part Number: 422270140003S
    Adapter
    Part Number: 422270140003S
      Special Order
    $10.36
  • 245
    Angle Bracket – Part Number: 422270890007S
    Angle Bracket
    Part Number: 422270890007S
      No Longer Available
  • 246
    Screw – Part Number: 901250431791
    Screw
    Part Number: 901250431791
      No Longer Available
  • 247
    Steel Washer – Part Number: 904010101614S
    Steel Washer
    Part Number: 904010101614S
      No Longer Available
  • 248
    Hex Nut – Part Number: 489026-00
    Hex Nut
    Part Number: 489026-00
      No Longer Available
  • 249
    Table Support – Part Number: 422270890012
    Table Support
    Part Number: 422270890012
      No Longer Available
  • 250
    Screw – Part Number: 901250431791
    Screw
    Part Number: 901250431791
      No Longer Available
  • 251
    Cap Screw – Part Number: 901010600612S
    Cap Screw
    Part Number: 901010600612S
      Special Order
    $10.36
  • 252
    Steel Washer – Part Number: 904010101614S
    Steel Washer
    Part Number: 904010101614S
      No Longer Available
  • 255
    Screw – Part Number: 901250431791
    Screw
    Part Number: 901250431791
      No Longer Available
  • 256
    Leg Assy – Part Number: 422393660002
    Leg Assy
    Part Number: 422393660002
      No Longer Available
  • 257
    Leg Adapter – Part Number: 422390010009
    Leg Adapter
    Part Number: 422390010009
      No Longer Available
  • 258
    U-Bolt – Part Number: 422391120006
    U-Bolt
    Part Number: 422391120006
      Special Order
    $46.11
  • 259
    Steel Washer – Part Number: 904010101615
    Steel Washer
    Part Number: 904010101615
      No Longer Available
  • 260
    Jam Nut – Part Number: 489191-00
    Jam Nut
    Part Number: 489191-00
      No Longer Available
  • 261
    Leveling Screw – Part Number: 901091315295S
    Leveling Screw
    Part Number: 901091315295S
      Special Order
    $10.36
  • 262
    Steel Washer – Part Number: 904010101614S
    Steel Washer
    Part Number: 904010101614S
      No Longer Available
  • 263
    Hex Nut – Part Number: 489026-00
    Hex Nut
    Part Number: 489026-00
      No Longer Available
  • 264
    Shelf Support – Part Number: 422390890039
    Shelf Support
    Part Number: 422390890039
      No Longer Available
  • 265
    Screw – Part Number: 901250431791
    Screw
    Part Number: 901250431791
      No Longer Available
  • 275
    Special Screw – Part Number: 1340935
    Special Screw
    Part Number: 1340935
      No Longer Available
  • 276
    Spring – Part Number: 1340934
    Spring
    Part Number: 1340934
      No Longer Available
  • 277
    Washer – Part Number: 1340931
    Washer
    Part Number: 1340931
      No Longer Available
  • 280
    Set Screw – Part Number: 1246010
    Set Screw
    Part Number: 1246010
      No Longer Available
  • 281
    Washer – Part Number: 491956-00
    Washer
    Part Number: 491956-00
      No Longer Available
  • 282
    Hex HD Cap Scr – Part Number: 1246074
    Hex HD Cap Scr
    Part Number: 1246074
      No Longer Available

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
