Page A Diagram and Parts List for Type 1 Delta Table Saw
Page A
Page B Diagram and Parts List for Type 1 Delta Table Saw
Page B
Previous Showing All Parts Next
Page A

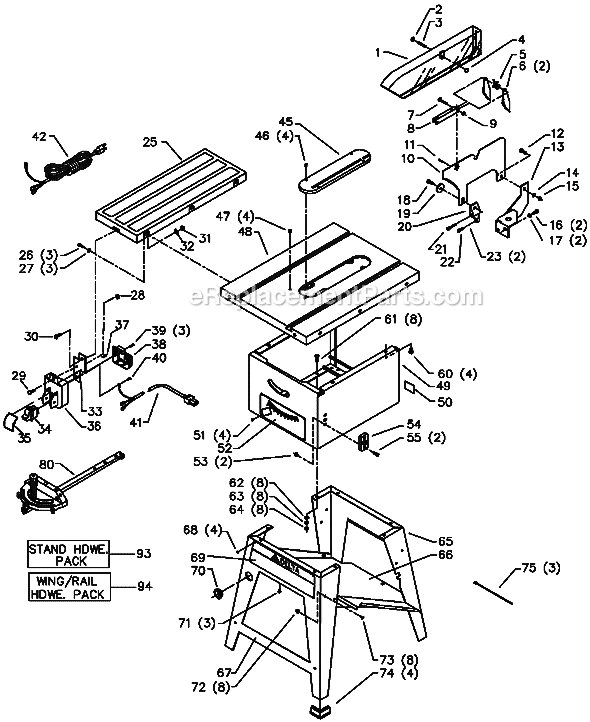

Page A Diagram and Parts List for Type 1 Delta Table Saw
  • 1
    See Thru Guard – Part Number: 1086334S
    See Thru Guard
    Part Number: 1086334S
      No Longer Available
  • 1
    Plastic Blade Guard – Part Number: 1086935
    Plastic Blade Guard
    Part Number: 1086935
      No Longer Available
  • 1
    Guard Assy – Part Number: A23469S
    Guard Assy
    Part Number: A23469S
      No Longer Available
  • 2
    Push Nut Cap – Part Number: 1086388S
    Push Nut Cap
    Part Number: 1086388S
      Special Order
    $5.95
  • 3
    Pin – Part Number: 1087811S
    Pin
    Part Number: 1087811S
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 4
    Push Nut Cap – Part Number: 1086388S
    Push Nut Cap
    Part Number: 1086388S
      Special Order
    $5.95
  • 5
    Spring – Part Number: 1086353S
    Spring
    Part Number: 1086353S
    ★★★★★
    ★★★★★
    (1)
      On Order
    Minimum Quantity of 2 required
    $5.95
  • 6
    Kick Back Finger – Part Number: 422160470001S
    Kick Back Finger
    Part Number: 422160470001S
    ★★★★★
    ★★★★★
    (1)
      On Order
    $12.50
  • 7
    Pin – Part Number: 422040710007S
    Pin
    Part Number: 422040710007S
      No Longer Available
  • 8
    Pivot Bracket – Part Number: 1086337S
    Pivot Bracket
    Part Number: 1086337S
      Special Order
    $12.50
  • 9
    Push Nut – Part Number: 1086387S
    Push Nut
    Part Number: 1086387S
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 10
    Splitter W/Bushing – Part Number: 422040860002S
    Splitter W/Bushing
    Part Number: 422040860002S
      No Longer Available
  • 11
    Pin – Part Number: 905010106729S
    Pin
    Part Number: 905010106729S
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 12
    Bolt – Part Number: 901110231476S
    Bolt
    Part Number: 901110231476S
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 13
    Bracket – Part Number: 422190890003S
    Bracket
    Part Number: 422190890003S
      No Longer Available
  • 14
    Washer – Part Number: 904010101620S
    Washer
    Part Number: 904010101620S
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 15
    Hex Nut – Part Number: 902010101300S
    Hex Nut
    Part Number: 902010101300S
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • 16
    Cap Screw – Part Number: 901010600626S
    Cap Screw
    Part Number: 901010600626S
      In Stock
    $5.95
  • 17
    Steel Washer – Part Number: 904010101614S
    Steel Washer
    Part Number: 904010101614S
      No Longer Available
  • 18
    Cap Screw – Part Number: 901010600649S
    Cap Screw
    Part Number: 901010600649S
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 19
    Plate – Part Number: 422030720001S
    Plate
    Part Number: 422030720001S
      In Stock
    $12.50
  • 20
    Splitter Bracket – Part Number: 422040140037S
    Splitter Bracket
    Part Number: 422040140037S
      No Longer Available
  • 21
    Screw – Part Number: 901030100230S
    Screw
    Part Number: 901030100230S
      No Longer Available
  • 22
    Cap Screw – Part Number: 901030100755S
    Cap Screw
    Part Number: 901030100755S
      In Stock
    $15.63
  • 23
    Steel Washer – Part Number: 904010101614S
    Steel Washer
    Part Number: 904010101614S
      No Longer Available
  • 25
    10INUNIV Wing – Part Number: A24617S
    10INUNIV Wing
    Part Number: A24617S
      No Longer Available
  • 26
    Cap Screw – Part Number: 901010600680
    Cap Screw
    Part Number: 901010600680
      No Longer Available
  • 27
    Steel Washer – Part Number: 904010101638
    Steel Washer
    Part Number: 904010101638
      No Longer Available
  • 28
    Hex Nut – Part Number: 489026-00
    Hex Nut
    Part Number: 489026-00
      No Longer Available
  • 29
    Screw 1/4-20 X 3/4 Flat Head H – Part Number: 901030308013S
    Screw 1/4-20 X 3/4 Flat Head H
    Part Number: 901030308013S
      Special Order
    $5.95
  • 30
    Cap Screw – Part Number: 901010600648S
    Cap Screw
    Part Number: 901010600648S
      Special Order
    $5.95
  • 31
    Jam Nut – Part Number: 489191-00
    Jam Nut
    Part Number: 489191-00
      No Longer Available
  • 32
    Lock Washer – Part Number: 904020201704S
    Lock Washer
    Part Number: 904020201704S
      Special Order
    $5.95
  • 33
    Switch Plate – Part Number: 422390890007
    Switch Plate
    Part Number: 422390890007
      No Longer Available
  • 34
    Switch Kit – Part Number: 34-278
    Switch Kit
    Part Number: 34-278
      No Longer Available
  • 34
    Table Saw Switch – Part Number: 489105-00
    Table Saw Switch
    Part Number: 489105-00
    ★★★★★
    ★★★★★
    (94)
      In Stock
    $45.45
  • 35
    Switch Actuator – Part Number: 422390670001
    Switch Actuator
    Part Number: 422390670001
    ★★★★★
    ★★★★★
    (1)
      Special Order
    $30.00
  • 36
    Switch Box Cover – Part Number: 422390140009
    Switch Box Cover
    Part Number: 422390140009
      No Longer Available
  • 37
    Pan Head Screw – Part Number: 901051631229
    Pan Head Screw
    Part Number: 901051631229
      Special Order
    $5.95
  • 38
    Switch Box – Part Number: 422390130001
    Switch Box
    Part Number: 422390130001
      No Longer Available
  • 39
    Pan Head Screw – Part Number: 901051631229
    Pan Head Screw
    Part Number: 901051631229
      Special Order
    $5.95
  • 40
    Screw – Part Number: 901051631126S
    Screw
    Part Number: 901051631126S
      Special Order
    $5.95
  • 41
    Female Disconnect – Part Number: 438013020671
    Female Disconnect
    Part Number: 438013020671
      No Longer Available
  • 42
    Cord Set – Part Number: 438013020672
    Cord Set
    Part Number: 438013020672
      No Longer Available
  • 45
    Standard Table Insert 10in – Part Number: 34-154
    $84.32
  • 46
    Screw – Part Number: 901044615297
    Screw
    Part Number: 901044615297
      No Longer Available
  • 47
    Nyloc Set-Screw – Part Number: 901042931395
    Nyloc Set-Screw
    Part Number: 901042931395
      No Longer Available
  • 49
    Cabinet Assy – Part Number: 422193180011
    Cabinet Assy
    Part Number: 422193180011
      No Longer Available
  • 49
    Cabinet Assy – Part Number: 422193180011
    Cabinet Assy
    Part Number: 422193180011
      No Longer Available
  • 50
    Warning Label – Part Number: 422197540005
    Warning Label
    Part Number: 422197540005
      No Longer Available
  • 50
    Warning Label – Part Number: 422197540005
    Warning Label
    Part Number: 422197540005
      No Longer Available
  • 51
    Rivet – Part Number: 1087794
    Rivet
    Part Number: 1087794
      Special Order
    $5.95
  • 52
    Nameplate – Part Number: 422191320006
    Nameplate
    Part Number: 422191320006
      No Longer Available
  • 53
    Flanged Hex Nut – Part Number: 902015031514
    Flanged Hex Nut
    Part Number: 902015031514
      No Longer Available
  • 54
    Bracket – Part Number: 422190890007S
    Bracket
    Part Number: 422190890007S
      No Longer Available
  • 55
    Cap Screw – Part Number: 901020500704
    Cap Screw
    Part Number: 901020500704
      Special Order
    $5.95
  • 60
    Screw – Part Number: 1231355
    Screw
    Part Number: 1231355
      No Longer Available
  • 61
    Cap Screw – Part Number: 489047-00
    Cap Screw
    Part Number: 489047-00
      No Longer Available
  • 62
    Washer – Part Number: 904010101620S
    Washer
    Part Number: 904010101620S
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 63
    Lock Washer – Part Number: 904020101703S
    Lock Washer
    Part Number: 904020101703S
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 64
    Hex Nut – Part Number: 902010101300S
    Hex Nut
    Part Number: 902010101300S
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • 65
    Leg Panel – Part Number: 436061230005
    Leg Panel
    Part Number: 436061230005
      No Longer Available
  • 65
    Leg Panel – Part Number: 436061230005
    Leg Panel
    Part Number: 436061230005
      No Longer Available
  • 66
    Dust Chute – Part Number: 436060260004
    Dust Chute
    Part Number: 436060260004
      No Longer Available
  • 66
    Dust Chute – Part Number: 436060260004
    Dust Chute
    Part Number: 436060260004
      No Longer Available
  • 67
    Stand Assembly – Part Number: 422196260011
    Stand Assembly
    Part Number: 422196260011
      Special Order
    $244.35
  • 67
    Stand Assembly – Part Number: 422196260011
    Stand Assembly
    Part Number: 422196260011
      Special Order
    $244.35
  • 67
    Leg Panel – Part Number: 436064230004
    Leg Panel
    Part Number: 436064230004
      No Longer Available
  • 67
    Leg Panel – Part Number: 436064230004
    Leg Panel
    Part Number: 436064230004
      No Longer Available
  • 68
    Rivet – Part Number: 1087794
    Rivet
    Part Number: 1087794
      Special Order
    $5.95
  • 69
    Nameplate – Part Number: 422191320005
    Nameplate
    Part Number: 422191320005
      No Longer Available
  • 69
    Nameplate – Part Number: 422197540006
    Nameplate
    Part Number: 422197540006
      No Longer Available
  • 71
    Screw – Part Number: 901052131498
    Screw
    Part Number: 901052131498
      Special Order
    $5.95
  • 72
    Keps Nut – Part Number: 902012931513S
    Keps Nut
    Part Number: 902012931513S
      In Stock
    $5.95
  • 73
    Screw – Part Number: 901024531123S
    Screw
    Part Number: 901024531123S
      No Longer Available
  • 74
    Foot – Part Number: 427990480001
    Foot
    Part Number: 427990480001
      No Longer Available
  • 75
    Cable Tie – Part Number: 438010040054
    Cable Tie
    Part Number: 438010040054
      No Longer Available
  • 83
    Miter Gauge Assembly – Part Number: 34-895
    Miter Gauge Assembly
    Part Number: 34-895
      No Longer Available
  • 93
    Hardware Pack – Part Number: 422197250024
    Hardware Pack
    Part Number: 422197250024
      No Longer Available
Page B

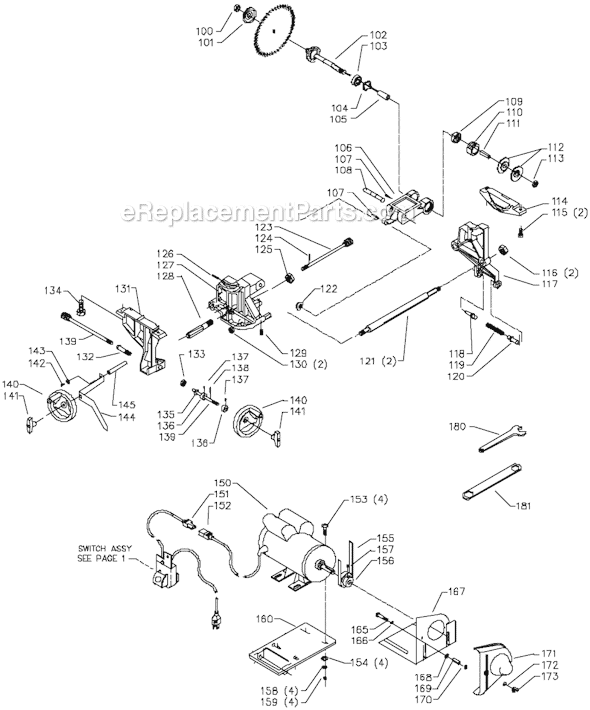

Page B Diagram and Parts List for Type 1 Delta Table Saw
  • 100
    Table Saw Arbor Nut (Left Hand Thread) – Part Number: 902012009848S
    $34.09
  • 101
    Flange – Part Number: 422041035001S
    Flange
    Part Number: 422041035001S
      No Longer Available
  • 102
    Arbor Assy – Part Number: 422193030002
    Arbor Assy
    Part Number: 422193030002
      No Longer Available
  • 103
    Bearing – Part Number: 1086894S
    Bearing
    Part Number: 1086894S
    ★★★★★
    ★★★★★
    (5)
      In Stock
    $56.82
  • 104
    Load Spring – Part Number: 928060207382S
    Load Spring
    Part Number: 928060207382S
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 105
    Spacer – Part Number: 1087857S
    Spacer
    Part Number: 1087857S
      Special Order
    $15.00
  • 106
    Arbor Bracket – Part Number: 422020140017
    Arbor Bracket
    Part Number: 422020140017
      No Longer Available
  • 107
    Roll Pin – Part Number: 905010102710
    Roll Pin
    Part Number: 905010102710
      Special Order
    $5.95
  • 108
    Arbor Bracket Shaft – Part Number: 952011013267
    Arbor Bracket Shaft
    Part Number: 952011013267
      No Longer Available
  • 109
    Bearing – Part Number: 1086894S
    Bearing
    Part Number: 1086894S
    ★★★★★
    ★★★★★
    (5)
      In Stock
    $56.82
  • 110
    Bearing Closure Nut – Part Number: 902070207176S
    Bearing Closure Nut
    Part Number: 902070207176S
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $5.95
  • 111
    Spacer – Part Number: 422191040005
    Spacer
    Part Number: 422191040005
      No Longer Available
  • 112
    Pulley Half – Part Number: 422191300001
    Pulley Half
    Part Number: 422191300001
      In Stock
    $30.00
  • 113
    Nut – Part Number: 902010201226S
    Nut
    Part Number: 902010201226S
      No Longer Available
  • 114
    Trunnion Bracket-R – Part Number: 422020140010
    Trunnion Bracket-R
    Part Number: 422020140010
      On Order
    $76.00
  • 115
    Screw – Part Number: 901027631526
    Screw
    Part Number: 901027631526
      No Longer Available
  • 116
    Lock Nut – Part Number: 902012831393
    Lock Nut
    Part Number: 902012831393
      On Order
    $5.95
  • 117
    Rear Trunnion – Part Number: 422190950004
    Rear Trunnion
    Part Number: 422190950004
      No Longer Available
  • 118
    Pin – Part Number: 422190710002
    Pin
    Part Number: 422190710002
      No Longer Available
  • 119
    Spring – Part Number: 422191220001
    Spring
    Part Number: 422191220001
      No Longer Available
  • 120
    Pin – Part Number: 422190710002
    Pin
    Part Number: 422190710002
      No Longer Available
  • 121
    Tie Bar – Part Number: 422190040002S
    Tie Bar
    Part Number: 422190040002S
      No Longer Available
  • 122
    Wave Washer – Part Number: 928060131779
    Wave Washer
    Part Number: 928060131779
      No Longer Available
  • 123
    Pin – Part Number: 905010102716
    Pin
    Part Number: 905010102716
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 123
    Elevating Shaft Assy – Part Number: 422354060001
    Elevating Shaft Assy
    Part Number: 422354060001
      No Longer Available
  • 123
    Worm – Part Number: 422020510001
    Worm
    Part Number: 422020510001
      Special Order
    $156.65
  • 124
    Roll Pin – Part Number: 905010102711
    Roll Pin
    Part Number: 905010102711
      No Longer Available
  • 125
    Nut – Part Number: 902010201226S
    Nut
    Part Number: 902010201226S
      No Longer Available
  • 126
    Roll Pin – Part Number: 905010102706S
    Roll Pin
    Part Number: 905010102706S
      No Longer Available
  • 127
    Front Trunnion – Part Number: 422350950001
    Front Trunnion
    Part Number: 422350950001
      No Longer Available
  • 128
    Sleeve – Part Number: 422351050001S
    Sleeve
    Part Number: 422351050001S
      No Longer Available
  • 129
    Screw – Part Number: 901041419152
    Screw
    Part Number: 901041419152
      No Longer Available
  • 130
    Lock Nut – Part Number: 902012831393
    Lock Nut
    Part Number: 902012831393
      On Order
    $5.95
  • 131
    Trunnion Bracket -F – Part Number: 1087233
    Trunnion Bracket -F
    Part Number: 1087233
      No Longer Available
  • 133
    Hex Nut – Part Number: 902010209145
    Hex Nut
    Part Number: 902010209145
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 134
    Screw – Part Number: 901027631526
    Screw
    Part Number: 901027631526
      No Longer Available
  • 135
    Washer – Part Number: 904070105554
    Washer
    Part Number: 904070105554
      Special Order
    $5.95
  • 136
    Set Collar Assembly – Part Number: 426033880001
    Set Collar Assembly
    Part Number: 426033880001
      No Longer Available
  • 137
    Set Screw – Part Number: 491950-00
    Set Screw
    Part Number: 491950-00
      No Longer Available
  • 138
    Roll Pin – Part Number: 905010102711
    Roll Pin
    Part Number: 905010102711
      No Longer Available
  • 139
    Pin – Part Number: 905010102716
    Pin
    Part Number: 905010102716
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 139
    Worm – Part Number: 422020510001
    Worm
    Part Number: 422020510001
      Special Order
    $156.65
  • 140
    Handwheel Assy. – Part Number: 1086491
    Handwheel Assy.
    Part Number: 1086491
      No Longer Available
  • 141
    Knob – Part Number: 422191380003
    Knob
    Part Number: 422191380003
      No Longer Available
  • 142
    Cap Screw – Part Number: 901030103309S
    Cap Screw
    Part Number: 901030103309S
      No Longer Available
  • 143
    Steel Washer – Part Number: 904010101614S
    Steel Washer
    Part Number: 904010101614S
      No Longer Available
  • 144
    Pointer – Part Number: 422190750001
    Pointer
    Part Number: 422190750001
      No Longer Available
  • 145
    Spacer – Part Number: 422191040001
    Spacer
    Part Number: 422191040001
      In Stock
    Minimum Quantity of 2 required
    $6.26
  • 150
    Motor (1 1/2 / 2HP) – Part Number: 438023142062
    Motor (1 1/2 / 2HP)
    Part Number: 438023142062
      No Longer Available
  • 151
    Female Disconnect – Part Number: 438013020671
    Female Disconnect
    Part Number: 438013020671
      No Longer Available
  • 152
    Cord W/Male Connect – Part Number: 438013020661
    Cord W/Male Connect
    Part Number: 438013020661
      No Longer Available
  • 153
    Carriage Bolt – Part Number: 901110200834S
    Carriage Bolt
    Part Number: 901110200834S
      Special Order
    $5.95
  • 154
    Washer – Part Number: 904010101620S
    Washer
    Part Number: 904010101620S
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 155
    Belt – Part Number: 49-034
    Belt
    Part Number: 49-034
    ★★★★★
    ★★★★★
    (7)
      In Stock
    $90.73
  • 156
    Motor Pulley 2-1/4OD – Part Number: 926010419366
    Motor Pulley 2-1/4OD
    Part Number: 926010419366
      No Longer Available
  • 157
    Set Screw – Part Number: 901041500206
    Set Screw
    Part Number: 901041500206
      No Longer Available
  • 158
    Lock Washer – Part Number: 904030301656S
    Lock Washer
    Part Number: 904030301656S
      No Longer Available
  • 159
    Hex Nut – Part Number: 902010101300S
    Hex Nut
    Part Number: 902010101300S
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • 160
    Motor Plate – Part Number: 5140028-47
    Motor Plate
    Part Number: 5140028-47
      No Longer Available
  • 165
    Screw – Part Number: 5140081-98
    Screw
    Part Number: 5140081-98
      No Longer Available
  • 166
    Lock Washer – Part Number: 904030301757S
    Lock Washer
    Part Number: 904030301757S
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 167
    Plate – Part Number: 1088314S
    Plate
    Part Number: 1088314S
      No Longer Available
  • 168
    Steel Washer – Part Number: 904010101614S
    Steel Washer
    Part Number: 904010101614S
      No Longer Available
  • 169
    Spacer – Part Number: 424030170003
    Spacer
    Part Number: 424030170003
      No Longer Available
  • 170
    Hex Nut – Part Number: 489026-00
    Hex Nut
    Part Number: 489026-00
      No Longer Available
  • 171
    Pulley Cover – Part Number: 1088315
    Pulley Cover
    Part Number: 1088315
      No Longer Available
  • 172
    Lock Washer – Part Number: 904030301757S
    Lock Washer
    Part Number: 904030301757S
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 173
    Wing Nut – Part Number: 902040101402
    Wing Nut
    Part Number: 902040101402
      No Longer Available
  • 180
    Open-End Wrench – Part Number: 955010501472
    Open-End Wrench
    Part Number: 955010501472
      No Longer Available
  • 181
    Box-End Wrench – Part Number: 422391010001S
    Box-End Wrench
    Part Number: 422391010001S
      No Longer Available

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
