Delta Table Saw Replacement Parts For Model 36-426 (Type 1)

We Sell Only Genuine Delta Parts

Popular Parts for 36-426

Search Within Model

Questions & Answers for Delta 36-426
Browse all Parts Search by Area
Page A Diagram and Parts List for Type 1 Delta Table Saw
Page A
Page B Diagram and Parts List for Type 1 Delta Table Saw
Page B
Page C Diagram and Parts List for Type 1 Delta Table Saw
Page C

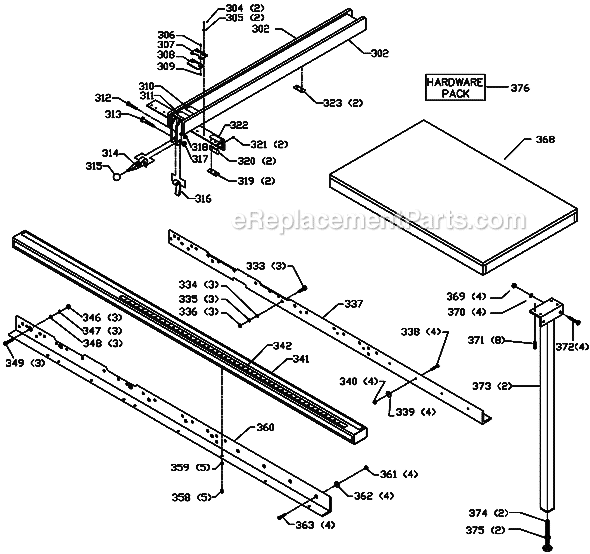

Page D Diagram and Parts List for Type 1 Delta Table Saw
Page D
Previous Showing All Parts Next
Page A
Page A Diagram and Parts List for Type 1 Delta Table Saw
Page B

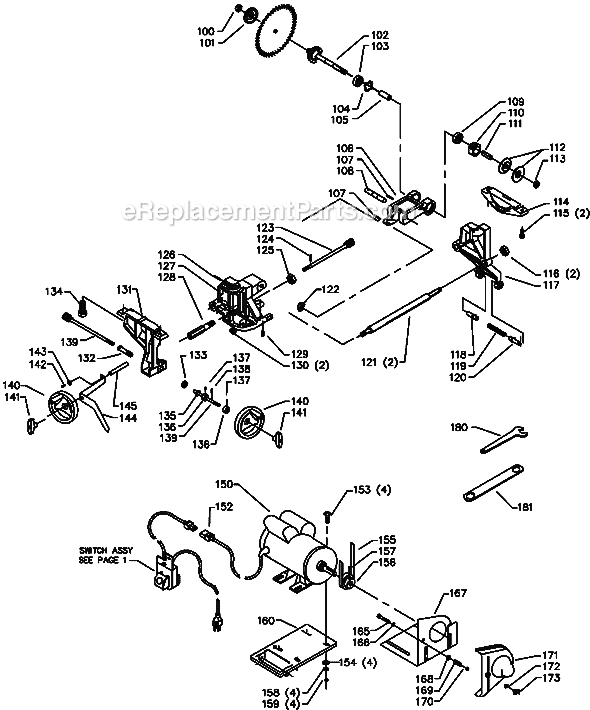

Page B Diagram and Parts List for Type 1 Delta Table Saw
  • 100
    Table Saw Arbor Nut (Left Hand Thread) – Part Number: 902012009848S
    $34.09
  • 101
    Flange – Part Number: 422041035001S
    Flange
    Part Number: 422041035001S
      No Longer Available
  • 102
    Arbor Assy – Part Number: 422193030002
    Arbor Assy
    Part Number: 422193030002
      No Longer Available
  • 103
    Bearing – Part Number: 1086894S
    Bearing
    Part Number: 1086894S
    ★★★★★
    ★★★★★
    (5)
      In Stock
    $56.82
  • 104
    Load Spring – Part Number: 928060207382S
    Load Spring
    Part Number: 928060207382S
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 105
    Spacer – Part Number: 1087857S
    Spacer
    Part Number: 1087857S
      Special Order
    $15.00
  • 106
    Arbor Bracket – Part Number: 422020140017
    Arbor Bracket
    Part Number: 422020140017
      No Longer Available
  • 107
    Roll Pin – Part Number: 905010102710
    Roll Pin
    Part Number: 905010102710
      Special Order
    $5.95
  • 108
    Arbor Bracket Shaft – Part Number: 952011013267
    Arbor Bracket Shaft
    Part Number: 952011013267
      No Longer Available
  • 109
    Bearing – Part Number: 1086894S
    Bearing
    Part Number: 1086894S
    ★★★★★
    ★★★★★
    (5)
      In Stock
    $56.82
  • 110
    Bearing Closure Nut – Part Number: 902070207176S
    Bearing Closure Nut
    Part Number: 902070207176S
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $5.95
  • 111
    Spacer – Part Number: 422191040005
    Spacer
    Part Number: 422191040005
      No Longer Available
  • 112
    Pulley Half – Part Number: 422191300001
    Pulley Half
    Part Number: 422191300001
      In Stock
    $30.00
  • 113
    Nut – Part Number: 902010201226S
    Nut
    Part Number: 902010201226S
      No Longer Available
  • 114
    Trunnion Bracket-R – Part Number: 422020140010
    Trunnion Bracket-R
    Part Number: 422020140010
      On Order
    $76.00
  • 115
    Screw – Part Number: 901027631526
    Screw
    Part Number: 901027631526
      No Longer Available
  • 116
    Lock Nut – Part Number: 902012831393
    Lock Nut
    Part Number: 902012831393
      On Order
    $5.95
  • 117
    Rear Trunnion – Part Number: 422190950004
    Rear Trunnion
    Part Number: 422190950004
      No Longer Available
  • 118
    Pin – Part Number: 422190710002
    Pin
    Part Number: 422190710002
      No Longer Available
  • 119
    Spring – Part Number: 422191220001
    Spring
    Part Number: 422191220001
      No Longer Available
  • 120
    Pin – Part Number: 422190710002
    Pin
    Part Number: 422190710002
      No Longer Available
  • 121
    Tie Bar – Part Number: 422190040002S
    Tie Bar
    Part Number: 422190040002S
      No Longer Available
  • 122
    Wave Washer – Part Number: 928060131779
    Wave Washer
    Part Number: 928060131779
      No Longer Available
  • 123
    Elevating Shaft Assy – Part Number: 422354060001
    Elevating Shaft Assy
    Part Number: 422354060001
      No Longer Available
  • 124
    Roll Pin – Part Number: 905010102711
    Roll Pin
    Part Number: 905010102711
      No Longer Available
  • 125
    Nut – Part Number: 902010201226S
    Nut
    Part Number: 902010201226S
      No Longer Available
  • 126
    Roll Pin – Part Number: 905010102706S
    Roll Pin
    Part Number: 905010102706S
      No Longer Available
  • 127
    Front Trunnion – Part Number: 422350950001
    Front Trunnion
    Part Number: 422350950001
      No Longer Available
  • 128
    Sleeve – Part Number: 422351050001S
    Sleeve
    Part Number: 422351050001S
      No Longer Available
  • 129
    Screw – Part Number: 901041419152
    Screw
    Part Number: 901041419152
      No Longer Available
  • 130
    Lock Nut – Part Number: 902012831393
    Lock Nut
    Part Number: 902012831393
      On Order
    $5.95
  • 131
    Trunnion Bracket -F – Part Number: 1087233
    Trunnion Bracket -F
    Part Number: 1087233
      No Longer Available
  • 133
    Hex Nut – Part Number: 902010209145
    Hex Nut
    Part Number: 902010209145
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 134
    Screw – Part Number: 901027631526
    Screw
    Part Number: 901027631526
      No Longer Available
  • 135
    Washer – Part Number: 904070105554
    Washer
    Part Number: 904070105554
      Special Order
    $5.95
  • 136
    Set Collar Assembly – Part Number: 426033880001
    Set Collar Assembly
    Part Number: 426033880001
      No Longer Available
  • 137
    Set Screw – Part Number: 491950-00
    Set Screw
    Part Number: 491950-00
      No Longer Available
  • 138
    Roll Pin – Part Number: 905010102711
    Roll Pin
    Part Number: 905010102711
      No Longer Available
  • 139
    Pin – Part Number: 905010102716
    Pin
    Part Number: 905010102716
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 140
    Handwheel Assy. – Part Number: 1086491
    Handwheel Assy.
    Part Number: 1086491
      No Longer Available
  • 141
    Knob – Part Number: 422191380003
    Knob
    Part Number: 422191380003
      No Longer Available
  • 142
    Cap Screw – Part Number: 901030103309S
    Cap Screw
    Part Number: 901030103309S
      No Longer Available
  • 143
    Steel Washer – Part Number: 904010101614S
    Steel Washer
    Part Number: 904010101614S
      No Longer Available
  • 144
    Pointer – Part Number: 422190750001
    Pointer
    Part Number: 422190750001
      No Longer Available
  • 145
    Spacer – Part Number: 422191040001
    Spacer
    Part Number: 422191040001
      In Stock
    Minimum Quantity of 2 required
    $6.26
  • 150
    Motor (1 1/2 / 2HP) – Part Number: 438023142062
    Motor (1 1/2 / 2HP)
    Part Number: 438023142062
      No Longer Available
  • 152
    Cord W/Male Connect – Part Number: 438013020661
    Cord W/Male Connect
    Part Number: 438013020661
      No Longer Available
  • 153
    Carriage Bolt – Part Number: 901110200834S
    Carriage Bolt
    Part Number: 901110200834S
      Special Order
    $5.95
  • 154
    Washer – Part Number: 904010101620S
    Washer
    Part Number: 904010101620S
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 155
    Belt – Part Number: 49-034
    Belt
    Part Number: 49-034
    ★★★★★
    ★★★★★
    (7)
      In Stock
    $90.73
  • 156
    Motor Pulley 2-1/4OD – Part Number: 926010419366
    Motor Pulley 2-1/4OD
    Part Number: 926010419366
      No Longer Available
  • 157
    Set Screw – Part Number: 901041500206
    Set Screw
    Part Number: 901041500206
      No Longer Available
  • 158
    Lock Washer – Part Number: 904030301656S
    Lock Washer
    Part Number: 904030301656S
      No Longer Available
  • 159
    Hex Nut – Part Number: 902010101300S
    Hex Nut
    Part Number: 902010101300S
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • 160
    Motor Plate – Part Number: 5140028-47
    Motor Plate
    Part Number: 5140028-47
      No Longer Available
  • 165
    Screw – Part Number: 5140081-98
    Screw
    Part Number: 5140081-98
      No Longer Available
  • 166
    Lock Washer – Part Number: 904030301757S
    Lock Washer
    Part Number: 904030301757S
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 167
    Plate – Part Number: 1088314S
    Plate
    Part Number: 1088314S
      No Longer Available
  • 168
    Steel Washer – Part Number: 904010101614S
    Steel Washer
    Part Number: 904010101614S
      No Longer Available
  • 169
    Spacer – Part Number: 424030170003
    Spacer
    Part Number: 424030170003
      No Longer Available
  • 170
    Hex Nut – Part Number: 489026-00
    Hex Nut
    Part Number: 489026-00
      No Longer Available
  • 171
    Pulley Cover – Part Number: 1088315
    Pulley Cover
    Part Number: 1088315
      No Longer Available
  • 172
    Lock Washer – Part Number: 904030301757S
    Lock Washer
    Part Number: 904030301757S
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 173
    Wing Nut – Part Number: 902040101402
    Wing Nut
    Part Number: 902040101402
      No Longer Available
  • 180
    Open-End Wrench – Part Number: 955010501472
    Open-End Wrench
    Part Number: 955010501472
      No Longer Available
  • 181
    Box-End Wrench – Part Number: 422391010001S
    Box-End Wrench
    Part Number: 422391010001S
      No Longer Available
  • 202
    Clamp Assembly – Part Number: 400063270001
    Clamp Assembly
    Part Number: 400063270001
      No Longer Available
Page C
Page C Diagram and Parts List for Type 1 Delta Table Saw
  • 201
    Fence – Part Number: 422270430002
    Fence
    Part Number: 422270430002
      No Longer Available
  • 203
    Fence Body – Part Number: 400063120005S
    Fence Body
    Part Number: 400063120005S
      No Longer Available
  • 204
    Warning Label – Part Number: A25858S
    Warning Label
    Part Number: A25858S
      Special Order
    $5.95
  • 205
    Label – Part Number: 422277520018S
    Label
    Part Number: 422277520018S
      No Longer Available
  • 206
    Label – Part Number: 422277540013S
    Label
    Part Number: 422277540013S
      No Longer Available
  • 207
    Leveling Screw – Part Number: 422391120005S
    Leveling Screw
    Part Number: 422391120005S
      No Longer Available
  • 208
    Adjustment Plug – Part Number: 422390480001S
    Adjustment Plug
    Part Number: 422390480001S
      In Stock
    $10.63
  • 209
    Hex Nut – Part Number: 902010101300S
    Hex Nut
    Part Number: 902010101300S
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • 210
    Rear Support Foot – Part Number: A29178
    Rear Support Foot
    Part Number: A29178
      No Longer Available
  • 211
    Locking Lug – Part Number: 422270680003S
    Locking Lug
    Part Number: 422270680003S
      No Longer Available
  • 212
    Roll Pin – Part Number: 905010102702
    Roll Pin
    Part Number: 905010102702
      No Longer Available
  • 213
    O-Ring – Part Number: 908250131808
    O-Ring
    Part Number: 908250131808
      No Longer Available
  • 214
    Washer – Part Number: 904010101620S
    Washer
    Part Number: 904010101620S
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 215
    Knob – Part Number: 424120600005S
    Knob
    Part Number: 424120600005S
      No Longer Available
  • 216
    Screw – Part Number: 901024431812
    Screw
    Part Number: 901024431812
      No Longer Available
  • 217
    Washer – Part Number: 904010131738
    Washer
    Part Number: 904010131738
      No Longer Available
  • 218
    Cursor – Part Number: 422270750006
    Cursor
    Part Number: 422270750006
      No Longer Available
  • 219
    Ball – Part Number: 921011100001
    Ball
    Part Number: 921011100001
      No Longer Available
  • 220
    Spring – Part Number: 928012500001
    Spring
    Part Number: 928012500001
      No Longer Available
  • 221
    Set Screw – Part Number: 901041509440
    Set Screw
    Part Number: 901041509440
      No Longer Available
  • 222
    Thrust Washer – Part Number: 422271040002
    Thrust Washer
    Part Number: 422271040002
      No Longer Available
  • 223
    Shaft – Part Number: 422391060002S
    Shaft
    Part Number: 422391060002S
      Special Order
    $62.50
  • 224
    O-Ring – Part Number: 908250131756S
    O-Ring
    Part Number: 908250131756S
      No Longer Available
  • 225
    Roll Pin – Part Number: 905011031370
    Roll Pin
    Part Number: 905011031370
      No Longer Available
  • 226
    Pan Head Screw – Part Number: 901051631229
    Pan Head Screw
    Part Number: 901051631229
      Special Order
    $5.95
  • 227
    Cam Handle – Part Number: 422390190001
    Cam Handle
    Part Number: 422390190001
      No Longer Available
  • 228
    Handle – Part Number: 422391380002
    Handle
    Part Number: 422391380002
      No Longer Available
  • 229
    Grip – Part Number: 422391050001S
    Grip
    Part Number: 422391050001S
      Special Order
    $5.95
  • 230
    Rail – Part Number: 422190890013S
    Rail
    Part Number: 422190890013S
      No Longer Available
  • 231
    Cap Screw – Part Number: 901010600642
    Cap Screw
    Part Number: 901010600642
      Special Order
    $5.95
  • 233
    Steel Washer – Part Number: 904010101615
    Steel Washer
    Part Number: 904010101615
      No Longer Available
  • 234
    Jam Nut – Part Number: 489191-00
    Jam Nut
    Part Number: 489191-00
      No Longer Available
  • 237
    Jam Nut – Part Number: 489191-00
    Jam Nut
    Part Number: 489191-00
      No Longer Available
  • 239
    Cap Screw – Part Number: 901010600648S
    Cap Screw
    Part Number: 901010600648S
      Special Order
    $5.95
  • 241
    Front Guide Rail – Part Number: 422270550008
    Front Guide Rail
    Part Number: 422270550008
      No Longer Available
  • 242
    Scale – Part Number: 400061320001S
    Scale
    Part Number: 400061320001S
      No Longer Available
  • 243
    End Cap – Part Number: 422270200003
    End Cap
    Part Number: 422270200003
      No Longer Available
  • 244
    End Cap – Part Number: 422270200004
    End Cap
    Part Number: 422270200004
      Special Order
    $15.00
  • 245
    Adpt. Mount Kit – Part Number: 36-197
    Adpt. Mount Kit
    Part Number: 36-197
      No Longer Available
  • 246
    Lock Washer – Part Number: 904020101716
    Lock Washer
    Part Number: 904020101716
      In Stock
    $5.95
  • 247
    Cap Screw – Part Number: 901010600664S
    Cap Screw
    Part Number: 901010600664S
      No Longer Available
  • 248
    Carriage Bolt – Part Number: 901110200821
    Carriage Bolt
    Part Number: 901110200821
      No Longer Available
  • 249
    Angle Bracket – Part Number: 422270890007S
    Angle Bracket
    Part Number: 422270890007S
      No Longer Available
  • 250
    Screw – Part Number: 901250431791
    Screw
    Part Number: 901250431791
      No Longer Available
  • 251
    Steel Washer – Part Number: 904010101614S
    Steel Washer
    Part Number: 904010101614S
      No Longer Available
  • 252
    Hex Nut – Part Number: 489026-00
    Hex Nut
    Part Number: 489026-00
      No Longer Available
  • 253
    Table Support – Part Number: 422270890018
    Table Support
    Part Number: 422270890018
      No Longer Available
  • 254
    Cap Screw – Part Number: 901010600612S
    Cap Screw
    Part Number: 901010600612S
      Special Order
    $10.00
  • 255
    Steel Washer – Part Number: 904010101614S
    Steel Washer
    Part Number: 904010101614S
      No Longer Available
  • 256
    Screw – Part Number: 901250431791
    Screw
    Part Number: 901250431791
      No Longer Available
  • 258
    Leg Assy – Part Number: 422273660005
    Leg Assy
    Part Number: 422273660005
      Special Order
    $263.15
  • 259
    U-Bolt – Part Number: 422271120005
    U-Bolt
    Part Number: 422271120005
      No Longer Available
  • 260
    Hex Nut – Part Number: 489026-00
    Hex Nut
    Part Number: 489026-00
      No Longer Available
  • 261
    Steel Washer – Part Number: 904010101614S
    Steel Washer
    Part Number: 904010101614S
      No Longer Available
  • 262
    Shelf Support – Part Number: 422270890017S
    Shelf Support
    Part Number: 422270890017S
      No Longer Available
  • 264
    Leg Adapter – Part Number: 1350481S
    Leg Adapter
    Part Number: 1350481S
      No Longer Available
  • 266
    Jam Nut – Part Number: 489191-00
    Jam Nut
    Part Number: 489191-00
      No Longer Available
  • 267
    Leveling Screw – Part Number: 901091315295S
    Leveling Screw
    Part Number: 901091315295S
      Special Order
    $10.00
  • 281
    Cap Screw – Part Number: 901010600649S
    Cap Screw
    Part Number: 901010600649S
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 282
    Bracket – Part Number: 422270840007S
    Bracket
    Part Number: 422270840007S
      No Longer Available
  • 283
    Stop Nut – Part Number: 902012122409S
    Stop Nut
    Part Number: 902012122409S
      Special Order
    $5.95
  • 284
    Stop – Part Number: 422270880002S
    Stop
    Part Number: 422270880002S
      No Longer Available
  • 285
    Washer – Part Number: 904070105573S
    Washer
    Part Number: 904070105573S
      No Longer Available
  • 286
    Knob – Part Number: 424120600005S
    Knob
    Part Number: 424120600005S
      No Longer Available
  • 287
    Cap Screw – Part Number: 901010600622S
    Cap Screw
    Part Number: 901010600622S
      Special Order
    $5.95
  • 296
    Hardware Pack – Part Number: 422277250016
    Hardware Pack
    Part Number: 422277250016
      No Longer Available
Page D
Page D Diagram and Parts List for Type 1 Delta Table Saw

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
