Delta 9" Table Saw Replacement Parts For Model 34-580 (Type 1)

We Sell Only Genuine Delta Parts

Popular Parts for 34-580

Search Within Model

Questions & Answers for Delta 34-580
Browse all Parts Search by Area
Page A Diagram and Parts List for Type 1 Delta Table Saw
Page A

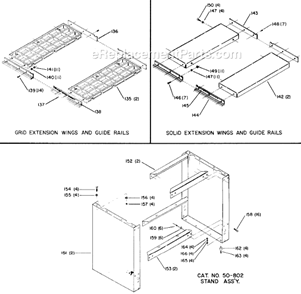

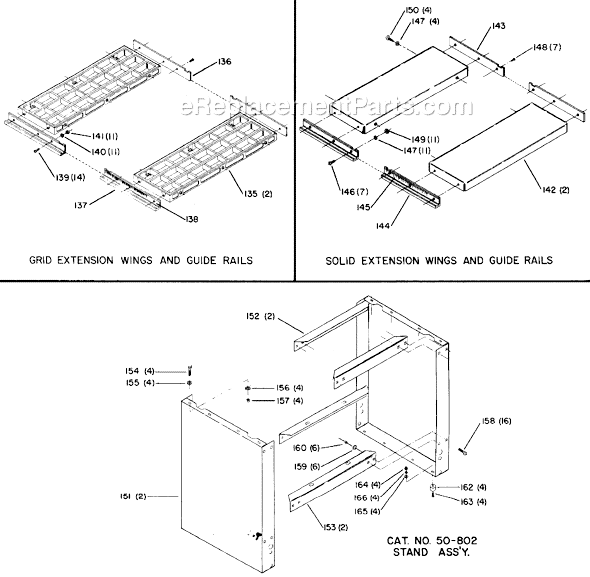

Page B Diagram and Parts List for Type 1 Delta Table Saw
Page B
Previous Showing All Parts Next
Page A

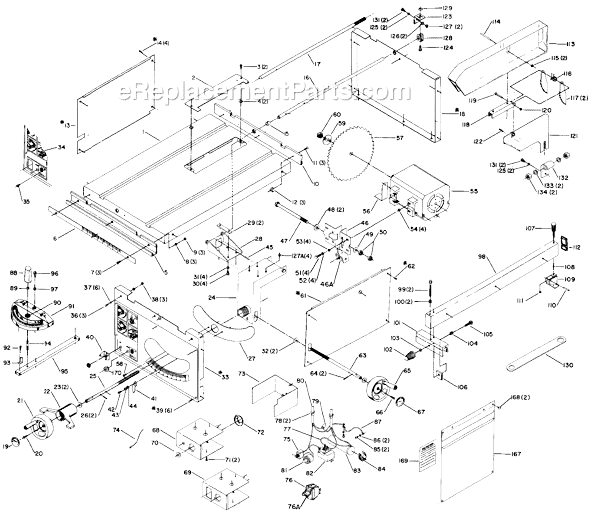

Page A Diagram and Parts List for Type 1 Delta Table Saw
  • 1
    Table – Part Number: 1087437
    Table
    Part Number: 1087437
      No Longer Available
  • 2
    Insert – Part Number: 1087407
    Insert
    Part Number: 1087407
      No Longer Available
  • 3
    Screw – Part Number: 1087522
    Screw
    Part Number: 1087522
      No Longer Available
  • 4
    Nut – Part Number: 1087649
    Nut
    Part Number: 1087649
      No Longer Available
  • 6
    Scale – Part Number: 1087682
    Scale
    Part Number: 1087682
      No Longer Available
  • 7
    Screw – Part Number: 803337
    Screw
    Part Number: 803337
      No Longer Available
  • 8
    Lock Washer – Part Number: 904030301757S
    Lock Washer
    Part Number: 904030301757S
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 9
    Hex Nut – Part Number: 902011201216
    Hex Nut
    Part Number: 902011201216
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 11
    Screw – Part Number: 803337
    Screw
    Part Number: 803337
      No Longer Available
  • 12
    Nut – Part Number: 1087825
    Nut
    Part Number: 1087825
      No Longer Available
  • 13
    Panel – Part Number: 1087419
    Panel
    Part Number: 1087419
      No Longer Available
  • 14
    Screw – Part Number: EB703709
    Screw
    Part Number: EB703709
      No Longer Available
  • 15
    Spacer – Part Number: 1087858
    Spacer
    Part Number: 1087858
      No Longer Available
  • 17
    Altvend-JW – Part Number: 422181080001
    Altvend-JW
    Part Number: 422181080001
      No Longer Available
  • 20
    Screw – Part Number: 803337
    Screw
    Part Number: 803337
      No Longer Available
  • 22
    Handle – Part Number: 1087447
    Handle
    Part Number: 1087447
      No Longer Available
  • 24
    BRKT – Part Number: 1087643
    BRKT
    Part Number: 1087643
      No Longer Available
  • 25
    Screw – Part Number: 1087403
    Screw
    Part Number: 1087403
      No Longer Available
  • 26
    Roll Pin – Part Number: 905010102704
    Roll Pin
    Part Number: 905010102704
      No Longer Available
  • 27
    Guard – Part Number: 1087457
    Guard
    Part Number: 1087457
      No Longer Available
  • 28
    BRKT – Part Number: 1087787
    BRKT
    Part Number: 1087787
      No Longer Available
  • 29
    Bar – Part Number: 1087812
    Bar
    Part Number: 1087812
      No Longer Available
  • 30
    Cap Screw – Part Number: 901010600612S
    Cap Screw
    Part Number: 901010600612S
      Special Order
    $10.00
  • 34
    Altvend-JW – Part Number: 422183310001
    Altvend-JW
    Part Number: 422183310001
      No Longer Available
  • 35
    Screw – Part Number: EB703709
    Screw
    Part Number: EB703709
      No Longer Available
  • 36
    Cap Screw – Part Number: 901010600611S
    Cap Screw
    Part Number: 901010600611S
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 37
    Washer – Part Number: 5140010-69
    Washer
    Part Number: 5140010-69
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 38
    Hex Nut – Part Number: 489026-00
    Hex Nut
    Part Number: 489026-00
      No Longer Available
  • 39
    Screw – Part Number: EB703709
    Screw
    Part Number: EB703709
      No Longer Available
  • 40
    Switch Bracket – Part Number: 424010140002S
    Switch Bracket
    Part Number: 424010140002S
      No Longer Available
  • 41
    Pointer – Part Number: 1087387
    Pointer
    Part Number: 1087387
      No Longer Available
  • 42
    Screw – Part Number: EB703709
    Screw
    Part Number: EB703709
      No Longer Available
  • 43
    Washer – Part Number: 492056-00
    Washer
    Part Number: 492056-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 44
    Lock Washer – Part Number: 491958-00
    Lock Washer
    Part Number: 491958-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 45
    Roll Pin – Part Number: 905010102708
    Roll Pin
    Part Number: 905010102708
      Special Order
    $5.95
  • 47
    Bolt – Part Number: 1087866
    Bolt
    Part Number: 1087866
      No Longer Available
  • 48
    Steel Washer – Part Number: 904010101622
    Steel Washer
    Part Number: 904010101622
      No Longer Available
  • 50
    Hex Jam Nut – Part Number: 902010201266
    Hex Jam Nut
    Part Number: 902010201266
      No Longer Available
  • 51
    Cap Screw – Part Number: 901010600626S
    Cap Screw
    Part Number: 901010600626S
      In Stock
    $5.95
  • 52
    Lock Washer – Part Number: 904030301757S
    Lock Washer
    Part Number: 904030301757S
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 53
    Washer – Part Number: 5140010-69
    Washer
    Part Number: 5140010-69
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 54
    Hex Nut – Part Number: 489026-00
    Hex Nut
    Part Number: 489026-00
      No Longer Available
  • 55
    Bearing – Part Number: 920040205335
    Bearing
    Part Number: 920040205335
    ★★★★★
    ★★★★★
    (1)
      Special Order
    $56.82
  • 55
    MTR 1PH 1HP TS9 – Part Number: 438023140855
    MTR 1PH 1HP TS9
    Part Number: 438023140855
      No Longer Available
  • 56
    BRKT – Part Number: 1087702
    BRKT
    Part Number: 1087702
      Special Order
    $22.36
  • 59
    Flange – Part Number: 489170-00
    Flange
    Part Number: 489170-00
      No Longer Available
  • 60
    Hex Nut – Part Number: 902012012567
    Hex Nut
    Part Number: 902012012567
      No Longer Available
  • 62
    Screw – Part Number: EB703709
    Screw
    Part Number: EB703709
      No Longer Available
  • 63
    Screw – Part Number: 1087404
    Screw
    Part Number: 1087404
      No Longer Available
  • 64
    Roll Pin – Part Number: 905010102704
    Roll Pin
    Part Number: 905010102704
      No Longer Available
  • 70
    Washer – Part Number: 1087506
    Washer
    Part Number: 1087506
      No Longer Available
  • 71
    Screw – Part Number: 901061217383
    Screw
    Part Number: 901061217383
      No Longer Available
  • 72
    Clamp Check – Part Number: 1087448
    Clamp Check
    Part Number: 1087448
      No Longer Available
  • 73
    Cover – Part Number: 1087418
    Cover
    Part Number: 1087418
      No Longer Available
  • 75
    Switch Assembly – Part Number: 438016280005
    Switch Assembly
    Part Number: 438016280005
      No Longer Available
  • 76
    Table Saw Switch – Part Number: 489105-00
    Table Saw Switch
    Part Number: 489105-00
    ★★★★★
    ★★★★★
    (94)
      In Stock
    $45.45
  • 76
    Table Saw Switch – Part Number: 489105-00
    Table Saw Switch
    Part Number: 489105-00
    ★★★★★
    ★★★★★
    (94)
      In Stock
    $45.45
  • 76
    Key – Part Number: 1343758
    Key
    Part Number: 1343758
    ★★★★★
    ★★★★★
    (4)
      In Stock
    $12.50
  • 78
    Heyco Bushing 5/8 – Part Number: 438010040062
    Heyco Bushing 5/8
    Part Number: 438010040062
      No Longer Available
  • 79
    Wire Nut – Part Number: 488979-00
    Wire Nut
    Part Number: 488979-00
      Special Order
    $5.95
  • 80
    Power Cord – Part Number: 1345225
    Power Cord
    Part Number: 1345225
      No Longer Available
  • 83
    Capacitor – Part Number: 1225324
    Capacitor
    Part Number: 1225324
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $80.65
  • 84
    Clamp – Part Number: 1087453
    Clamp
    Part Number: 1087453
      No Longer Available
  • 85
    Screw – Part Number: 901061217383
    Screw
    Part Number: 901061217383
      No Longer Available
  • 86
    Lock Washer – Part Number: 491958-00
    Lock Washer
    Part Number: 491958-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 87
    Wire – Part Number: 1087714
    Wire
    Part Number: 1087714
      No Longer Available
  • 88
    Knob – Part Number: 1087524
    Knob
    Part Number: 1087524
      No Longer Available
  • 89
    Fibre Wshr – Part Number: 904070105555S
    Fibre Wshr
    Part Number: 904070105555S
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 91
    Miter Gauge Assembly – Part Number: 34-895
    Miter Gauge Assembly
    Part Number: 34-895
      No Longer Available
  • 91
    Miter Gauge – Part Number: 34-322
    Miter Gauge
    Part Number: 34-322
      No Longer Available
  • 92
    Screw – Part Number: 908459
    Screw
    Part Number: 908459
      Special Order
    $5.95
  • 93
    Pointer – Part Number: 1087397
    Pointer
    Part Number: 1087397
      No Longer Available
  • 98
    Fence Body – Part Number: 1087470
    Fence Body
    Part Number: 1087470
      Special Order
    $375.95
  • 99
    Bolt – Part Number: 901010605768S
    Bolt
    Part Number: 901010605768S
      In Stock
    $5.95
  • 100
    Washer – Part Number: 5140010-69
    Washer
    Part Number: 5140010-69
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 102
    Knob – Part Number: 1087524
    Knob
    Part Number: 1087524
      No Longer Available
  • 103
    Fibre Wshr – Part Number: 904070105555S
    Fibre Wshr
    Part Number: 904070105555S
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 104
    Spring – Part Number: 1087686
    Spring
    Part Number: 1087686
      No Longer Available
  • 105
    Carriage Bolt – Part Number: 901110200819
    Carriage Bolt
    Part Number: 901110200819
      No Longer Available
  • 106
    Clamp – Part Number: 1087395
    Clamp
    Part Number: 1087395
      No Longer Available
  • 107
    Knob – Part Number: 1087533
    Knob
    Part Number: 1087533
      No Longer Available
  • 108
    Washer – Part Number: 904010420659
    Washer
    Part Number: 904010420659
      No Longer Available
  • 110
    Roll Pin – Part Number: 905010102706S
    Roll Pin
    Part Number: 905010102706S
      No Longer Available
  • 111
    Palnut – Part Number: 1087614
    Palnut
    Part Number: 1087614
      No Longer Available
  • 113
    Guard – Part Number: 1087468
    Guard
    Part Number: 1087468
      No Longer Available
  • 113
    See Thru Guard – Part Number: 1086334S
    See Thru Guard
    Part Number: 1086334S
      No Longer Available
  • 114
    Pin – Part Number: 1087811S
    Pin
    Part Number: 1087811S
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 115
    Push Nut Cap – Part Number: 1086388S
    Push Nut Cap
    Part Number: 1086388S
      Special Order
    $5.95
  • 116
    Spring – Part Number: 1086353S
    Spring
    Part Number: 1086353S
    ★★★★★
    ★★★★★
    (1)
      On Order
    Minimum Quantity of 2 required
    $5.95
  • 117
    Kick Back Finger – Part Number: 422160470001S
    Kick Back Finger
    Part Number: 422160470001S
    ★★★★★
    ★★★★★
    (1)
      On Order
    $12.50
  • 118
    Pivot Bracket – Part Number: 1086337S
    Pivot Bracket
    Part Number: 1086337S
      Special Order
    $12.50
  • 120
    Push Nut – Part Number: 1086387S
    Push Nut
    Part Number: 1086387S
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 121
    Splitter – Part Number: 1087467
    Splitter
    Part Number: 1087467
      No Longer Available
  • 122
    Roll Pin – Part Number: 905010120311
    Roll Pin
    Part Number: 905010120311
      No Longer Available
  • 122
    Pin – Part Number: 905010106729S
    Pin
    Part Number: 905010106729S
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 124
    Cap Screw – Part Number: 901010600611S
    Cap Screw
    Part Number: 901010600611S
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 125
    Washer – Part Number: 5140010-69
    Washer
    Part Number: 5140010-69
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 126
    Lock Washer – Part Number: 904030301757S
    Lock Washer
    Part Number: 904030301757S
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 127
    Lock Washer – Part Number: 904030301757S
    Lock Washer
    Part Number: 904030301757S
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 127
    Hex Nut – Part Number: 489026-00
    Hex Nut
    Part Number: 489026-00
      No Longer Available
  • 128
    Clamp – Part Number: 1087400
    Clamp
    Part Number: 1087400
      No Longer Available
  • 129
    Square Nut – Part Number: 902020401306
    Square Nut
    Part Number: 902020401306
      On Order
    Minimum Quantity of 2 required
    $5.95
  • 131
    Cap Screw – Part Number: 901010600611S
    Cap Screw
    Part Number: 901010600611S
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 134
    Hex Jam Nut – Part Number: 902010201266
    Hex Jam Nut
    Part Number: 902010201266
      No Longer Available
  • 167
    Envelope – Part Number: 400066030003S
    Envelope
    Part Number: 400066030003S
      No Longer Available
  • 168
    Retainer – Part Number: 400060790001
    Retainer
    Part Number: 400060790001
      No Longer Available
Page B
Page B Diagram and Parts List for Type 1 Delta Table Saw
  • 138
    Scale – Part Number: 1087682
    Scale
    Part Number: 1087682
      No Longer Available
  • 139
    Screw – Part Number: 803337
    Screw
    Part Number: 803337
      No Longer Available
  • 140
    Lock Washer – Part Number: 491958-00
    Lock Washer
    Part Number: 491958-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 141
    Hex Nut – Part Number: 902011201216
    Hex Nut
    Part Number: 902011201216
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 142
    Extension Wing – Part Number: 422021090004
    Extension Wing
    Part Number: 422021090004
      No Longer Available
  • 145
    Scale – Part Number: 1087682
    Scale
    Part Number: 1087682
      No Longer Available
  • 146
    Screw – Part Number: 803337
    Screw
    Part Number: 803337
      No Longer Available
  • 147
    Lock Washer – Part Number: 491958-00
    Lock Washer
    Part Number: 491958-00
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 148
    Screw – Part Number: 901023031066
    Screw
    Part Number: 901023031066
      No Longer Available
  • 148
    Screw – Part Number: 803337
    Screw
    Part Number: 803337
      No Longer Available
  • 149
    Hex Nut – Part Number: 902011201216
    Hex Nut
    Part Number: 902011201216
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 152
    Brace – Part Number: 1087509
    Brace
    Part Number: 1087509
      No Longer Available
  • 154
    Cap Screw – Part Number: 901010600626S
    Cap Screw
    Part Number: 901010600626S
      In Stock
    $5.95
  • 155
    Washer – Part Number: 5140010-69
    Washer
    Part Number: 5140010-69
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 156
    Lock Washer – Part Number: 904030301757S
    Lock Washer
    Part Number: 904030301757S
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 157
    Hex Nut – Part Number: 489026-00
    Hex Nut
    Part Number: 489026-00
      No Longer Available
  • 158
    Carriage Bolt – Part Number: 901110200834S
    Carriage Bolt
    Part Number: 901110200834S
      Special Order
    $5.95
  • 159
    Lock Washer – Part Number: 904020201704S
    Lock Washer
    Part Number: 904020201704S
      Special Order
    $5.95
  • 160
    Hex Nut – Part Number: 902010401030
    Hex Nut
    Part Number: 902010401030
      Special Order
    $5.95
  • 162
    Foot – Part Number: 400060480001
    Foot
    Part Number: 400060480001
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 163
    Machine Screw – Part Number: 901021207504S
    Machine Screw
    Part Number: 901021207504S
      No Longer Available
  • 164
    Hex Nut – Part Number: 489026-00
    Hex Nut
    Part Number: 489026-00
      No Longer Available
  • 165
    Steel Washer – Part Number: 904010101614S
    Steel Washer
    Part Number: 904010101614S
      No Longer Available
  • 166
    Lock Washer – Part Number: 491957-00
    Lock Washer
    Part Number: 491957-00
      No Longer Available

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
