Delta 12" Contractors Saw Table Saw Replacement Parts For Model 34-388 (Type 1)

We Sell Only Genuine Delta Parts

Popular Parts for 34-388

Search Within Model

Questions & Answers for Delta 34-388
Browse all Parts Search by Area
Page A Diagram and Parts List for Type 1 Delta Table Saw
Page A
Page B Diagram and Parts List for Type 1 Delta Table Saw
Page B
Previous Showing All Parts Next
Page A

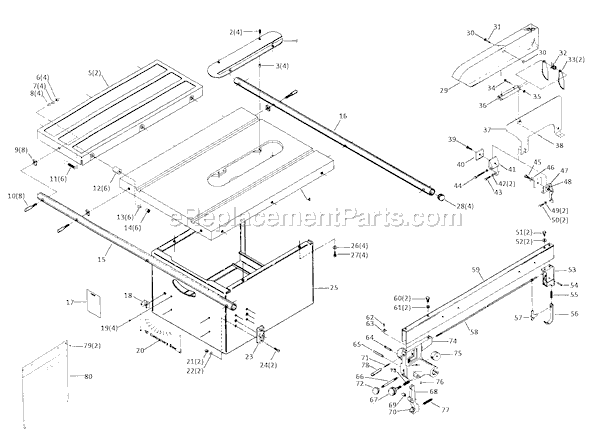

Page A Diagram and Parts List for Type 1 Delta Table Saw
  • 2
    Machine Screw – Part Number: 901020100582
    Machine Screw
    Part Number: 901020100582
      Special Order
    $5.95
  • 3
    Washer - Urethane – Part Number: 876960
    Washer - Urethane
    Part Number: 876960
      No Longer Available
  • 6
    Nut – Part Number: 902010201270
    Nut
    Part Number: 902010201270
      Special Order
    $5.95
  • 7
    Lock Washer – Part Number: 904020201704S
    Lock Washer
    Part Number: 904020201704S
      Special Order
    $5.95
  • 8
    Washer – Part Number: 491956-00
    Washer
    Part Number: 491956-00
      No Longer Available
  • 9
    Spacer – Part Number: 422041040001
    Spacer
    Part Number: 422041040001
      In Stock
    $45.45
  • 10
    Special Screw – Part Number: 422041125007
    Special Screw
    Part Number: 422041125007
      No Longer Available
  • 11
    Screw – Part Number: 901010609969
    Screw
    Part Number: 901010609969
      No Longer Available
  • 13
    Lock Washer – Part Number: 904020101716
    Lock Washer
    Part Number: 904020101716
      In Stock
    $5.95
  • 14
    Hex Nut – Part Number: 902010101232
    Hex Nut
    Part Number: 902010101232
      Special Order
    $5.95
  • 16
    Rear Guide Rail – Part Number: 422040550002
    Rear Guide Rail
    Part Number: 422040550002
      No Longer Available
  • 18
    Switch Bracket – Part Number: 424010140002S
    Switch Bracket
    Part Number: 424010140002S
      No Longer Available
  • 19
    Screw – Part Number: EB703709
    Screw
    Part Number: EB703709
      No Longer Available
  • 21
    Hex Nut – Part Number: 902010101300S
    Hex Nut
    Part Number: 902010101300S
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • 22
    Washer – Part Number: 904010101604S
    Washer
    Part Number: 904010101604S
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 23
    Bracket – Part Number: 422190890007S
    Bracket
    Part Number: 422190890007S
      No Longer Available
  • 24
    Machine Screw – Part Number: 901020500707
    Machine Screw
    Part Number: 901020500707
      No Longer Available
  • 25
    Cabinet Assy – Part Number: 1087906
    Cabinet Assy
    Part Number: 1087906
      No Longer Available
  • 27
    Cap Screw – Part Number: 489047-00
    Cap Screw
    Part Number: 489047-00
      No Longer Available
  • 28
    End Plug – Part Number: 961010107462
    End Plug
    Part Number: 961010107462
      No Longer Available
  • 29
    Guard – Part Number: 1087915
    Guard
    Part Number: 1087915
      No Longer Available
  • 30
    Push Nut Cap – Part Number: 1086388S
    Push Nut Cap
    Part Number: 1086388S
      Special Order
    $5.95
  • 32
    Spring – Part Number: 1086353S
    Spring
    Part Number: 1086353S
    ★★★★★
    ★★★★★
    (1)
      On Order
    Minimum Quantity of 2 required
    $5.95
  • 35
    Push Nut – Part Number: 1086387S
    Push Nut
    Part Number: 1086387S
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 36
    Pivot Bracket – Part Number: 1086337S
    Pivot Bracket
    Part Number: 1086337S
      Special Order
    $12.50
  • 38
    Pin – Part Number: 905010106729S
    Pin
    Part Number: 905010106729S
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 39
    Cap Screw – Part Number: 489047-00
    Cap Screw
    Part Number: 489047-00
      No Longer Available
  • 40
    Plate – Part Number: 422030720001S
    Plate
    Part Number: 422030720001S
      In Stock
    $12.50
  • 41
    Plastic Blade Guard – Part Number: 1086935
    Plastic Blade Guard
    Part Number: 1086935
      No Longer Available
  • 42
    Washer – Part Number: 5140010-69
    Washer
    Part Number: 5140010-69
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 43
    Cap Screw – Part Number: 901010600603
    Cap Screw
    Part Number: 901010600603
      Special Order
    $5.95
  • 44
    Cap Screw – Part Number: 901010600622S
    Cap Screw
    Part Number: 901010600622S
      Special Order
    $5.95
  • 45
    Cap Screw – Part Number: 901010600649S
    Cap Screw
    Part Number: 901010600649S
      On Order
    Minimum Quantity of 2 required
    $5.95
  • 46
    Washer – Part Number: 904010101604S
    Washer
    Part Number: 904010101604S
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 47
    Bracket Assembly – Part Number: 422043140017
    Bracket Assembly
    Part Number: 422043140017
      No Longer Available
  • 49
    Washer – Part Number: 5140010-69
    Washer
    Part Number: 5140010-69
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 50
    Cap Screw – Part Number: 901010600612S
    Cap Screw
    Part Number: 901010600612S
      Special Order
    $10.00
  • 51
    Cap Screw – Part Number: 901010600605
    Cap Screw
    Part Number: 901010600605
      No Longer Available
  • 52
    Washer – Part Number: 904010101604S
    Washer
    Part Number: 904010101604S
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 53
    Rear Slide Block – Part Number: 422040105002
    Rear Slide Block
    Part Number: 422040105002
      No Longer Available
  • 54
    Steel Pin – Part Number: 905040714459
    Steel Pin
    Part Number: 905040714459
      No Longer Available
  • 55
    Coil Spring – Part Number: 928010414118
    Coil Spring
    Part Number: 928010414118
      Special Order
    $15.00
  • 56
    Hook – Part Number: 422040270001
    Hook
    Part Number: 422040270001
      Special Order
    $40.91
  • 57
    Lever – Part Number: 422040675001
    Lever
    Part Number: 422040675001
      No Longer Available
  • 58
    Rod – Part Number: 422041085001
    Rod
    Part Number: 422041085001
      No Longer Available
  • 59
    Fence Body – Part Number: 422190430001
    Fence Body
    Part Number: 422190430001
      No Longer Available
  • 60
    Cap Screw – Part Number: 901010600677
    Cap Screw
    Part Number: 901010600677
      No Longer Available
  • 61
    Washer – Part Number: 904010331451
    Washer
    Part Number: 904010331451
      No Longer Available
  • 62
    Screw – Part Number: 491948-00
    Screw
    Part Number: 491948-00
      No Longer Available
  • 63
    Pointer – Part Number: 951010207849
    Pointer
    Part Number: 951010207849
      In Stock
    $13.13
  • 64
    Pin – Part Number: 422040715005
    Pin
    Part Number: 422040715005
      No Longer Available
  • 65
    Pin – Part Number: 422040715004
    Pin
    Part Number: 422040715004
      No Longer Available
  • 66
    Lever – Part Number: 422041115002
    Lever
    Part Number: 422041115002
      No Longer Available
  • 67
    Knob & Pinion – Part Number: 422043515002S
    Knob & Pinion
    Part Number: 422043515002S
      No Longer Available
  • 68
    Front Clamp Shoe – Part Number: 422043275002
    Front Clamp Shoe
    Part Number: 422043275002
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $148.45
  • 69
    Rubber Bushing – Part Number: 904080214550
    Rubber Bushing
    Part Number: 904080214550
      No Longer Available
  • 71
    Spring – Part Number: 928010215301
    Spring
    Part Number: 928010215301
      Special Order
    $25.00
  • 72
    Ball Handle – Part Number: 931010114091
    Ball Handle
    Part Number: 931010114091
      No Longer Available
  • 73
    Spring – Part Number: 928012015898
    Spring
    Part Number: 928012015898
      In Stock
    $20.00
  • 74
    Front Clamp Body – Part Number: 422040125005
    Front Clamp Body
    Part Number: 422040125005
      No Longer Available
  • 74
    Front Clamp Assembly – Part Number: 422043125008
    Front Clamp Assembly
    Part Number: 422043125008
      Special Order
    $375.95
  • 75
    Eccentric – Part Number: 422040425005
    Eccentric
    Part Number: 422040425005
      No Longer Available
  • 76
    Screw – Part Number: 901041606218
    Screw
    Part Number: 901041606218
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 77
    Spring – Part Number: 928010414123S
    Spring
    Part Number: 928010414123S
    ★★★★★
    ★★★★★
    (1)
      Special Order
    $5.95
  • 78
    Sleeve – Part Number: 422041055001
    Sleeve
    Part Number: 422041055001
      Special Order
    $25.00
  • 79
    Retainer – Part Number: 400060790001
    Retainer
    Part Number: 400060790001
      No Longer Available
  • 80
    Envelope – Part Number: 400066030003S
    Envelope
    Part Number: 400066030003S
      No Longer Available
Page B

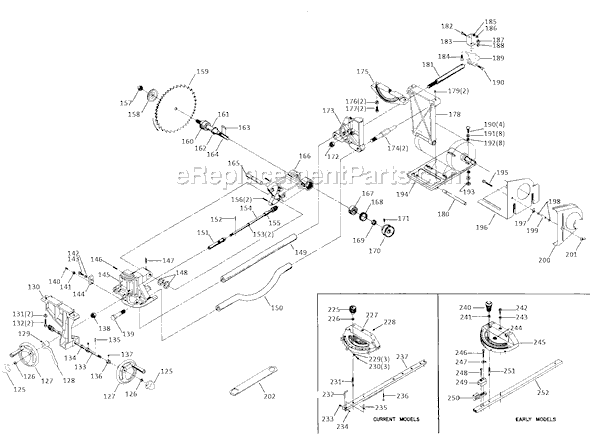

Page B Diagram and Parts List for Type 1 Delta Table Saw
  • 125
    Knob – Part Number: 422031380002S
    Knob
    Part Number: 422031380002S
      No Longer Available
  • 127
    Handwheel Assy. – Part Number: 1086491
    Handwheel Assy.
    Part Number: 1086491
      No Longer Available
  • 128
    Pointer W/Screw – Part Number: 422023750002
    Pointer W/Screw
    Part Number: 422023750002
      Special Order
    $184.25
  • 130
    Trunnion Bracket -F – Part Number: 1087233
    Trunnion Bracket -F
    Part Number: 1087233
      No Longer Available
  • 131
    Steel Washer – Part Number: 904100313810
    Steel Washer
    Part Number: 904100313810
      No Longer Available
  • 132
    Cap Screw – Part Number: 901010600649S
    Cap Screw
    Part Number: 901010600649S
      On Order
    Minimum Quantity of 2 required
    $5.95
  • 133
    Roll Pin – Part Number: 905010102711
    Roll Pin
    Part Number: 905010102711
      No Longer Available
  • 134
    Washer – Part Number: 904070105554
    Washer
    Part Number: 904070105554
      Special Order
    $5.95
  • 135
    Roll Pin – Part Number: 905010102711
    Roll Pin
    Part Number: 905010102711
      No Longer Available
  • 136
    Set Collar Assembly – Part Number: 426033880001
    Set Collar Assembly
    Part Number: 426033880001
      No Longer Available
  • 137
    Set Screw – Part Number: 491950-00
    Set Screw
    Part Number: 491950-00
      No Longer Available
  • 140
    Set Screw – Part Number: 901041900238
    Set Screw
    Part Number: 901041900238
      Special Order
    $5.95
  • 141
    Hex Nut – Part Number: 489026-00
    Hex Nut
    Part Number: 489026-00
      No Longer Available
  • 142
    Washer – Part Number: 5140010-69
    Washer
    Part Number: 5140010-69
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 143
    Cap Screw – Part Number: 901010600612S
    Cap Screw
    Part Number: 901010600612S
      Special Order
    $10.00
  • 144
    Stop Block – Part Number: 422020880001
    Stop Block
    Part Number: 422020880001
      No Longer Available
  • 146
    Roll Pin – Part Number: 905010102710
    Roll Pin
    Part Number: 905010102710
      Special Order
    $5.95
  • 147
    Set Screw – Part Number: 491950-00
    Set Screw
    Part Number: 491950-00
      No Longer Available
  • 148
    Wave Washer – Part Number: 928060131779
    Wave Washer
    Part Number: 928060131779
      No Longer Available
  • 151
    Ecc Sleeve – Part Number: 422021050001
    Ecc Sleeve
    Part Number: 422021050001
      No Longer Available
  • 152
    Roll Pin – Part Number: 905010102711
    Roll Pin
    Part Number: 905010102711
      No Longer Available
  • 153
    Washer – Part Number: 904070105554
    Washer
    Part Number: 904070105554
      Special Order
    $5.95
  • 154
    Roll Pin – Part Number: 905010102711
    Roll Pin
    Part Number: 905010102711
      No Longer Available
  • 155
    Spacer – Part Number: 1087087
    Spacer
    Part Number: 1087087
      Special Order
    $29.20
  • 156
    Roll Pin – Part Number: 905010102710
    Roll Pin
    Part Number: 905010102710
      Special Order
    $5.95
  • 157
    Table Saw Arbor Nut (Left Hand Thread) – Part Number: 902012009848S
    $34.09
  • 158
    Flange – Part Number: 422041035001S
    Flange
    Part Number: 422041035001S
      No Longer Available
  • 160
    Bearing – Part Number: 1086894S
    Bearing
    Part Number: 1086894S
    ★★★★★
    ★★★★★
    (5)
      In Stock
    $56.82
  • 161
    Spacer – Part Number: 1087857S
    Spacer
    Part Number: 1087857S
      Special Order
    $15.00
  • 162
    Load Spring – Part Number: 928060207382S
    Load Spring
    Part Number: 928060207382S
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 163
    Key – Part Number: 927030102662
    Key
    Part Number: 927030102662
      No Longer Available
  • 165
    Arbor Bracket Shaft – Part Number: 952011013267
    Arbor Bracket Shaft
    Part Number: 952011013267
      No Longer Available
  • 167
    Bearing – Part Number: 1086894S
    Bearing
    Part Number: 1086894S
    ★★★★★
    ★★★★★
    (5)
      In Stock
    $56.82
  • 168
    Bearing Closure Nut – Part Number: 902070207176S
    Bearing Closure Nut
    Part Number: 902070207176S
    ★★★★★
    ★★★★★
    (2)
      In Stock
    $5.95
  • 169
    Special Nut – Part Number: 902012009847S
    Special Nut
    Part Number: 902012009847S
      No Longer Available
  • 171
    Set Screw – Part Number: 901041500206
    Set Screw
    Part Number: 901041500206
      No Longer Available
  • 172
    Nut – Part Number: 902010201226S
    Nut
    Part Number: 902010201226S
      No Longer Available
  • 173
    Rear Trunnion – Part Number: 422190950002
    Rear Trunnion
    Part Number: 422190950002
      Special Order
    $227.43
  • 175
    Trunnion Bracket-R – Part Number: 422020140010
    Trunnion Bracket-R
    Part Number: 422020140010
      On Order
    $76.00
  • 176
    Steel Washer – Part Number: 904100313810
    Steel Washer
    Part Number: 904100313810
      No Longer Available
  • 177
    Cap Screw – Part Number: 901010600649S
    Cap Screw
    Part Number: 901010600649S
      On Order
    Minimum Quantity of 2 required
    $5.95
  • 178
    Motor Bracket – Part Number: 422190140002
    Motor Bracket
    Part Number: 422190140002
      No Longer Available
  • 178
    Motor Brkt Assembly – Part Number: 1087908
    Motor Brkt Assembly
    Part Number: 1087908
      No Longer Available
  • 179
    Screw – Part Number: 901041419152
    Screw
    Part Number: 901041419152
      No Longer Available
  • 180
    Motor Plate Rod – Part Number: 422031080005
    Motor Plate Rod
    Part Number: 422031080005
      No Longer Available
  • 181
    Shaft – Part Number: 1088237S
    Shaft
    Part Number: 1088237S
      Special Order
    $80.65
  • 182
    Cap Screw – Part Number: 901010600611S
    Cap Screw
    Part Number: 901010600611S
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 183
    Bracket – Part Number: 1088236S
    Bracket
    Part Number: 1088236S
      No Longer Available
  • 184
    Screw – Part Number: 901010600607S
    Screw
    Part Number: 901010600607S
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 185
    Lock Washer – Part Number: 491957-00
    Lock Washer
    Part Number: 491957-00
      No Longer Available
  • 186
    Hex Nut – Part Number: 489026-00
    Hex Nut
    Part Number: 489026-00
      No Longer Available
  • 187
    Hex Nut – Part Number: 902010101300S
    Hex Nut
    Part Number: 902010101300S
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • 188
    Lock Washer – Part Number: 904020101703S
    Lock Washer
    Part Number: 904020101703S
      On Order
    Minimum Quantity of 2 required
    $5.95
  • 189
    Bracket – Part Number: 422020140014
    Bracket
    Part Number: 422020140014
      No Longer Available
  • 190
    Cap Screw – Part Number: 901010600649S
    Cap Screw
    Part Number: 901010600649S
      On Order
    Minimum Quantity of 2 required
    $5.95
  • 191
    Washer – Part Number: 904010101604S
    Washer
    Part Number: 904010101604S
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 192
    Lock Washer – Part Number: 904030301656S
    Lock Washer
    Part Number: 904030301656S
      No Longer Available
  • 193
    Hex Nut – Part Number: 902010101300S
    Hex Nut
    Part Number: 902010101300S
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $5.95
  • 194
    Motor Plate – Part Number: 5140028-47
    Motor Plate
    Part Number: 5140028-47
      No Longer Available
  • 195
    Screw&Washer – Part Number: 901110200848
    Screw&Washer
    Part Number: 901110200848
      No Longer Available
  • 196
    Plate – Part Number: 1088314S
    Plate
    Part Number: 1088314S
      No Longer Available
  • 197
    Nut – Part Number: 1088385
    Nut
    Part Number: 1088385
      No Longer Available
  • 198
    Washer – Part Number: 5140010-69
    Washer
    Part Number: 5140010-69
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 199
    Spacer – Part Number: 424030170003
    Spacer
    Part Number: 424030170003
      No Longer Available
  • 200
    Pulley Cover – Part Number: 1088315
    Pulley Cover
    Part Number: 1088315
      No Longer Available
  • 201
    Wing Nut – Part Number: 902040101402
    Wing Nut
    Part Number: 902040101402
      No Longer Available
  • 226
    Fibre Wshr – Part Number: 904070105555S
    Fibre Wshr
    Part Number: 904070105555S
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 227
    Miter Gauge Assembly – Part Number: 34-895
    Miter Gauge Assembly
    Part Number: 34-895
      No Longer Available
  • 229
    Set Screw – Part Number: 901041509428S
    Set Screw
    Part Number: 901041509428S
      Special Order
    $5.95
  • 230
    Machine Screw – Part Number: 901020100554
    Machine Screw
    Part Number: 901020100554
      Special Order
    $5.95
  • 231
    Stud – Part Number: 901072613237
    Stud
    Part Number: 901072613237
      No Longer Available
  • 234
    Roll Pin – Part Number: 905010331754
    Roll Pin
    Part Number: 905010331754
      No Longer Available
  • 236
    Screw – Part Number: 422011120001S
    Screw
    Part Number: 422011120001S
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 237
    Miter Gauge Assembly – Part Number: 34-895
    Miter Gauge Assembly
    Part Number: 34-895
      No Longer Available
  • 240
    Knob – Part Number: 1087524
    Knob
    Part Number: 1087524
      No Longer Available
  • 241
    Fibre Wshr – Part Number: 904070105555S
    Fibre Wshr
    Part Number: 904070105555S
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 245
    Miter Gauge Assembly – Part Number: 34-895
    Miter Gauge Assembly
    Part Number: 34-895
      No Longer Available
  • 247
    Pointer – Part Number: 951010207849
    Pointer
    Part Number: 951010207849
      In Stock
    $13.13
  • 248
    Screw – Part Number: 901021631002
    Screw
    Part Number: 901021631002
      No Longer Available
  • 252
    Guide Bar – Part Number: 422160040006
    Guide Bar
    Part Number: 422160040006
      Special Order
    $80.13

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
