Graco Parts

Graco 490 Airless Paint Sprayer Replacement Parts For Model 231-374 (Series A)

We Sell Only Genuine Graco Parts

Popular Parts for 231-374

Search Within Model

Questions & Answers for Graco 231-374
Browse all Parts Search by Area

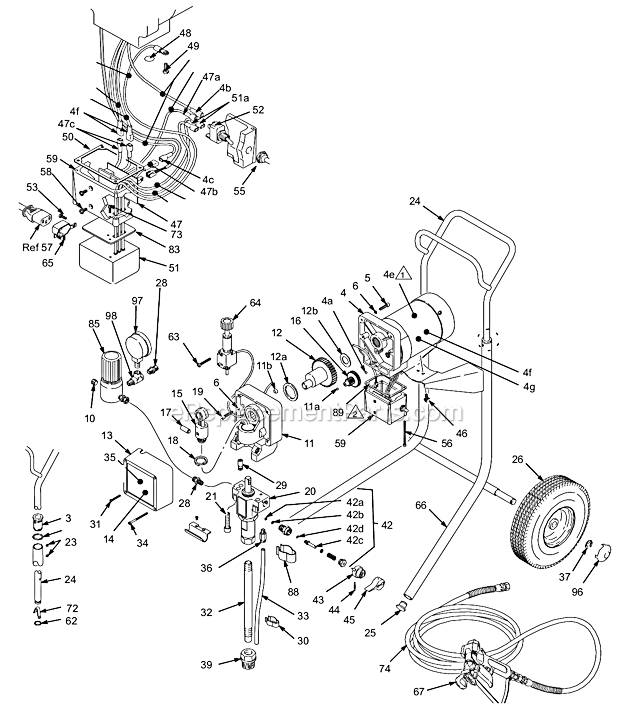

Page A Diagram and Parts List for Series A Graco Sprayer
Page A
Previous Showing All Parts Next
Page A
Page A Diagram and Parts List for Series A Graco Sprayer
  • 3
    Sleeve – Part Number: 187603
    Sleeve
    Part Number: 187603
      No Longer Available
  • 4
    Motor Kit – Part Number: 236978
    Motor Kit
    Part Number: 236978
      No Longer Available
  • 4a
    Ball – Part Number: 100069
    Ball
    Part Number: 100069
      Special Order
    $14.19
  • 4b
    Terminal Flat – Part Number: 107262
    Terminal Flat
    Part Number: 107262
      Special Order
    $12.70
  • 4c
    Terminal – Part Number: 107504
    Terminal
    Part Number: 107504
      No Longer Available
  • 4d
    Label, Danger – Part Number: 187784
    Label, Danger
    Part Number: 187784
      No Longer Available
  • 4e
    Label, Danger – Part Number: 187791
    Label, Danger
    Part Number: 187791
      No Longer Available
  • 4f
    Label, Warning – Part Number: 187975
    Label, Warning
    Part Number: 187975
      No Longer Available
  • 5
    Capscrew – Part Number: 100643
    Capscrew
    Part Number: 100643
      Special Order
    $15.35
  • 6
    Washer, Lock, Spring – Part Number: 105510
    Washer, Lock, Spring
    Part Number: 105510
      Special Order
    $14.19
  • 10
    Plug, Pipe – Part Number: 100721
    Plug, Pipe
    Part Number: 100721
      Special Order
    $31.56
  • 11
    Drive Housing Kit – Part Number: 224965
    Drive Housing Kit
    Part Number: 224965
      No Longer Available
  • 11a
    Ball – Part Number: 100069
    Ball
    Part Number: 100069
      Special Order
    $14.19
  • 11b
    Plug – Part Number: 111726
    Plug
    Part Number: 111726
      No Longer Available
  • 12
    Crankshaft – Part Number: 224803
    Crankshaft
    Part Number: 224803
      No Longer Available
  • 12a
    Bearing, Thrust – Part Number: 180131
    Bearing, Thrust
    Part Number: 180131
      Special Order
    $17.78
  • 12b
    Bearing – Part Number: 107434
    Bearing
    Part Number: 107434
      Special Order
    $10.44
  • 13
    Cover, Front – Part Number: 188366
    Cover, Front
    Part Number: 188366
      No Longer Available
  • 14
    Label, Warning – Part Number: 188360
    Label, Warning
    Part Number: 188360
      No Longer Available
  • 15
    Connecting Rod – Part Number: 235560
    Connecting Rod
    Part Number: 235560
      No Longer Available
  • 16
    Gear Reducer – Part Number: 235561
    Gear Reducer
    Part Number: 235561
      No Longer Available
  • 17
    Pin – Part Number: 176818
    Pin
    Part Number: 176818
      Special Order
    $24.66
  • 18
    Spring, Retaining – Part Number: 176817
    Spring, Retaining
    Part Number: 176817
      Special Order
    $11.24
  • 19
    Screw, Socket Head – Part Number: 103345
    Screw, Socket Head
    Part Number: 103345
      Special Order
    $15.85
  • 20
    Pump Kit – Part Number: 235699
    Pump Kit
    Part Number: 235699
      Special Order
    $1443.91
  • 21
    Capscrew – Part Number: 111706
    Capscrew
    Part Number: 111706
      Special Order
    $18.85
  • 23
    Screw – Part Number: 109032
    Screw
    Part Number: 109032
      Special Order
    $16.08
  • 24
    Handle – Part Number: 222554
    Handle
    Part Number: 222554
      No Longer Available
  • 25
    Plug – Part Number: 108691
    Plug
    Part Number: 108691
      Special Order
    $11.25
  • 26
    Wheel – Part Number: 106062
    Wheel
    Part Number: 106062
      Special Order
    $110.03
  • 28
    Nipple – Part Number: 162453
    Nipple
    Part Number: 162453
      In Stock
    $41.87
  • 29
    Pressure Transducer – Part Number: 235664
    Pressure Transducer
    Part Number: 235664
      No Longer Available
  • 30
    Clip, Spring – Part Number: 178342
    Clip, Spring
    Part Number: 178342
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $11.25
  • 31
    Screw – Part Number: 108850
    Screw
    Part Number: 108850
      Special Order
    $12.26
  • 32
    Suction Tube – Part Number: 189928
    Suction Tube
    Part Number: 189928
      No Longer Available
  • 33
    Drain Tube – Part Number: 186549
    Drain Tube
    Part Number: 186549
      No Longer Available
  • 34
    Screw – Part Number: 111705
    Screw
    Part Number: 111705
      Special Order
    $6.90
  • 35
    Label, Identification – Part Number: 188421
    Label, Identification
    Part Number: 188421
      No Longer Available
  • 36
    Connector – Part Number: 108982
    Connector
    Part Number: 108982
      Special Order
    $19.58
  • 37
    Ring, Retaining – Part Number: 101242
    Ring, Retaining
    Part Number: 101242
      Special Order
    $15.44
  • 39
    Strainer – Part Number: 187765
    Strainer
    Part Number: 187765
      Special Order
    $36.09
  • 42
    Dump Valve – Part Number: 235014
    Dump Valve
    Part Number: 235014
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $166.19
  • 42a
    Gasket – Part Number: 111699
    Gasket
    Part Number: 111699
      Special Order
    $11.67
  • 42b
    Seat – Part Number: 187615
    Seat
    Part Number: 187615
      No Longer Available
  • 42c
    Stem, Drain Valve – Part Number: 224968
    Stem, Drain Valve
    Part Number: 224968
      No Longer Available
  • 42d
    O-Ring – Part Number: 168110
    O-Ring
    Part Number: 168110
      Special Order
    $10.59
  • 42e
    Sealant, Pipe – Part Number: 110110
    Sealant, Pipe
    Part Number: 110110
      Special Order
    $72.69
  • 43
    Base, Valve – Part Number: 224807
    Base, Valve
    Part Number: 224807
      In Stock
    $12.43
  • 44
    Pin – Part Number: 111600
    Pin
    Part Number: 111600
      In Stock
    $9.53
  • 45
    Handle, Valve Drain – Part Number: 187625
    Handle, Valve Drain
    Part Number: 187625
      In Stock
    $15.59
  • 46
    Screw – Part Number: 110997
    Screw
    Part Number: 110997
      Special Order
    $9.53
  • 47
    Motor Start Board – Part Number: 235978
    Motor Start Board
    Part Number: 235978
      No Longer Available
  • 48
    Label – Part Number: 186620
    Label
    Part Number: 186620
      No Longer Available
  • 49
    Screw – Part Number: 110037
    Screw
    Part Number: 110037
      Special Order
    $73.46
  • 50
    Gasket – Part Number: 187963
    Gasket
    Part Number: 187963
      No Longer Available
  • 51
    Filter – Part Number: 235450
    Filter
    Part Number: 235450
      No Longer Available
  • 52
    Switch – Part Number: 111826
    Switch
    Part Number: 111826
      No Longer Available
  • 53
    Screw – Part Number: 111840
    Screw
    Part Number: 111840
      No Longer Available
  • 55
    Boot – Part Number: 105659
    Boot
    Part Number: 105659
      Special Order
    $27.38
  • 56
    Screw – Part Number: 111703
    Screw
    Part Number: 111703
      No Longer Available
  • 58
    Screw – Part Number: 100035
    Screw
    Part Number: 100035
      Special Order
    $11.56
  • 59
    Junction Box – Part Number: 187958
    Junction Box
    Part Number: 187958
      No Longer Available
  • 62
    Retaining Ring – Part Number: 110243
    Retaining Ring
    Part Number: 110243
      Special Order
    $9.43
  • 63
    Screw – Part Number: 111704
    Screw
    Part Number: 111704
      Special Order
    $6.16
  • 64
    Pressure Control Kit – Part Number: 224828
    Pressure Control Kit
    Part Number: 224828
      No Longer Available
  • 65
    Power Cord Clamp – Part Number: 111848
    Power Cord Clamp
    Part Number: 111848
      No Longer Available
  • 66
    Frame – Part Number: 238669
    Frame
    Part Number: 238669
      No Longer Available
  • 67
    Gun – Part Number: 220955
    Gun
    Part Number: 220955
      No Longer Available
  • 68
    Throat Seal Liquid – Part Number: 206994
    Throat Seal Liquid
    Part Number: 206994
      In Stock
    $29.55
  • 71
    Wrench – Part Number: 111827
    Wrench
    Part Number: 111827
      No Longer Available
  • 72
    Button, Spring – Part Number: 111590
    Button, Spring
    Part Number: 111590
      No Longer Available
  • 74
    Hose, Spray – Part Number: 223541
    Hose, Spray
    Part Number: 223541
      No Longer Available
  • 83
    Gasket – Part Number: 187962
    Gasket
    Part Number: 187962
      No Longer Available
  • 85
    Filter Fluid – Part Number: 235677
    Filter Fluid
    Part Number: 235677
      No Longer Available
  • 88
    Clip, Spring – Part Number: 181102
    Clip, Spring
    Part Number: 181102
      Special Order
    $49.28
  • 89
    Gasket – Part Number: 187963
    Gasket
    Part Number: 187963
      No Longer Available
  • 96
    Hubcap – Part Number: 104811
    Hubcap
    Part Number: 104811
      Special Order
    $16.39
  • 97
    KIT,GAUGE, PRESS, FLUID – Part Number: 2007096
    KIT,GAUGE, PRESS, FLUID
    Part Number: 2007096
      Special Order
    $149.03
  • 98
    Tee – Part Number: 106228
    Tee
    Part Number: 106228
      Special Order
    $59.99
