Echo Power Sprayer Replacement Parts For Model SHR-2100 (After A/N 001001)

We Sell Only Genuine Echo Parts

Popular Parts for SHR-2100

Search Within Model

Questions & Answers for Echo SHR-2100
Browse all Parts Search by Area
Page A Diagram and Parts List for After A/N 001001 Echo Sprayer
Page A
Page B Diagram and Parts List for After A/N 001001 Echo Sprayer
Page B
Page C Diagram and Parts List for After A/N 001001 Echo Sprayer
Page C
Page D Diagram and Parts List for After A/N 001001 Echo Sprayer
Page D
Page E Diagram and Parts List for After A/N 001001 Echo Sprayer
Page E
Page F Diagram and Parts List for After A/N 001001 Echo Sprayer
Page F
Previous Showing All Parts Next

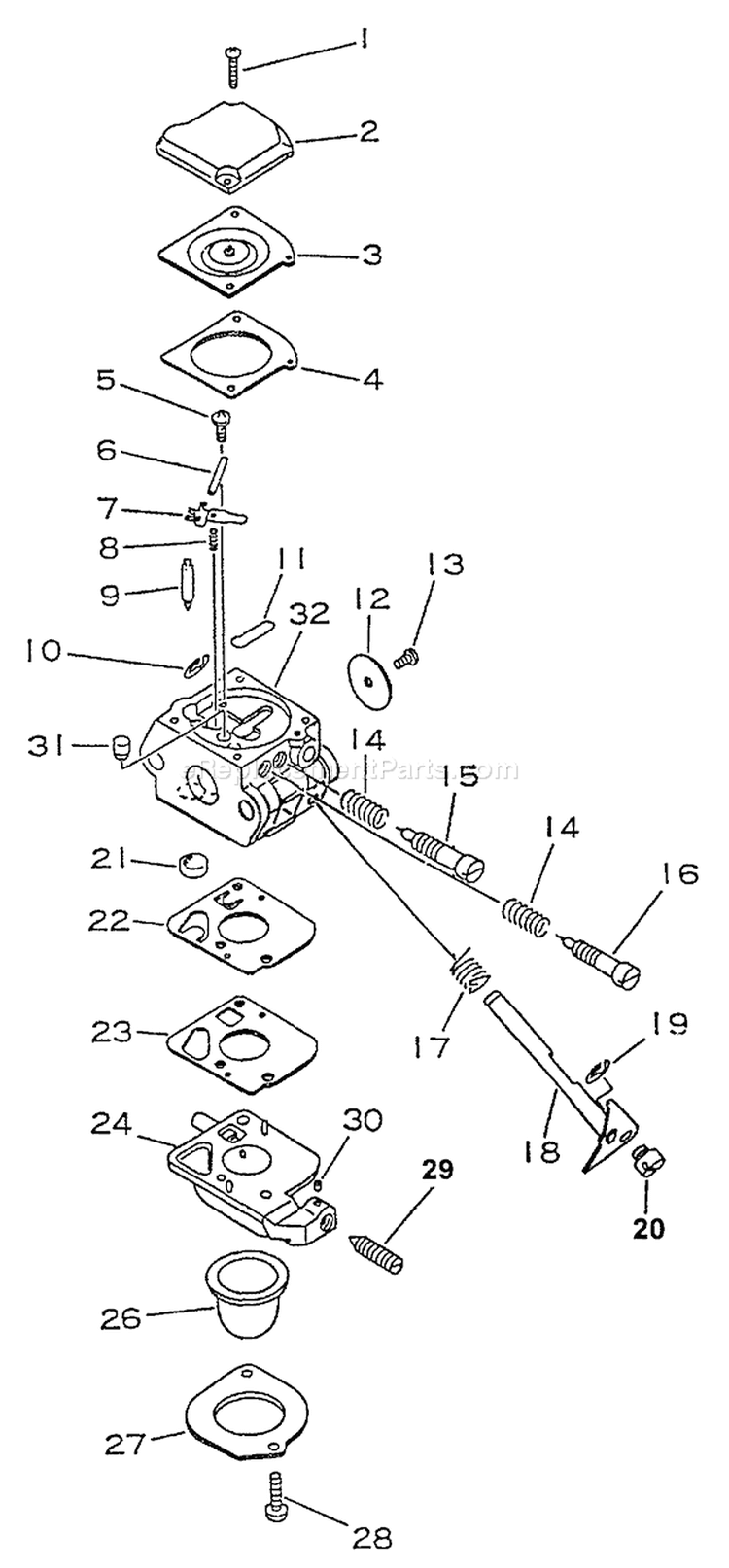

Page A
Page A Diagram and Parts List for After A/N 001001 Echo Sprayer

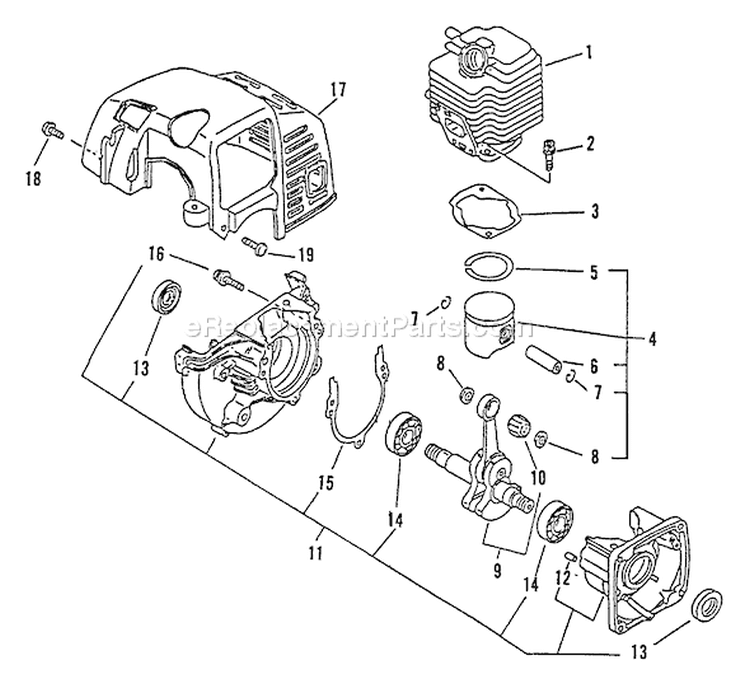

Page B
Page B Diagram and Parts List for After A/N 001001 Echo Sprayer

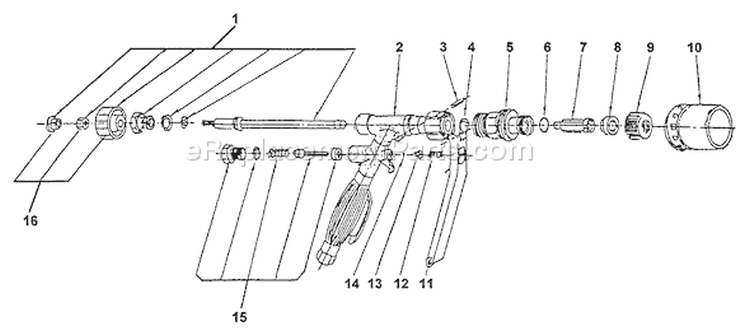

Page C
Page C Diagram and Parts List for After A/N 001001 Echo Sprayer
  • C
    PISTOL GRIP SPRAY MODULE (20) – Part Number: 22400110611
    PISTOL GRIP SPRAY MODULE (20)
    Part Number: 22400110611
      No Longer Available
  • C-3
    Pin-Spring 4X20 – Part Number: 90034540020
    Pin-Spring 4X20
    Part Number: 90034540020
      Special Order
    $5.95
  • C-4
    O-Ring 11 – Part Number: 90072000011
    O-Ring 11
    Part Number: 90072000011
      Special Order
    $5.95
  • C-5
    Holder-Valve – Part Number: 22442210610
    Holder-Valve
    Part Number: 22442210610
      No Longer Available
  • C-6
    O-Ring 12 – Part Number: 90072000012
    O-Ring 12
    Part Number: 90072000012
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • C-7
    Zoom Core – Part Number: 22401110611
    Zoom Core
    Part Number: 22401110611
      Special Order
    $15.08
  • C-8
    Nozzle-Plate – Part Number: 22401010611
    Nozzle-Plate
    Part Number: 22401010611
      Special Order
    $23.46
  • C-9
    Cap – Part Number: 22401310610
    Cap
    Part Number: 22401310610
      No Longer Available
  • C-10
    Hood – Part Number: 22401410610
    Hood
    Part Number: 22401410610
      Special Order
    $14.66
  • C-11
    Lever – Part Number: 22441010510
    Lever
    Part Number: 22441010510
      Special Order
    $47.82
  • C-12
    Spring-Lever – Part Number: 22442310510
    Spring-Lever
    Part Number: 22442310510
      No Longer Available
  • C-13
    Valve – Part Number: 22442510610
    Valve
    Part Number: 22442510610
      Special Order
    $12.76
  • C-14
    O-ring 3 – Part Number: 90072000003
    O-ring 3
    Part Number: 90072000003
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • C-15
    Shaft Asy-Valve – Part Number: 22440610510
    Shaft Asy-Valve
    Part Number: 22440610510
      No Longer Available
  • C-16
    Knob – Part Number: 22441510610
    Knob
    Part Number: 22441510610
      No Longer Available

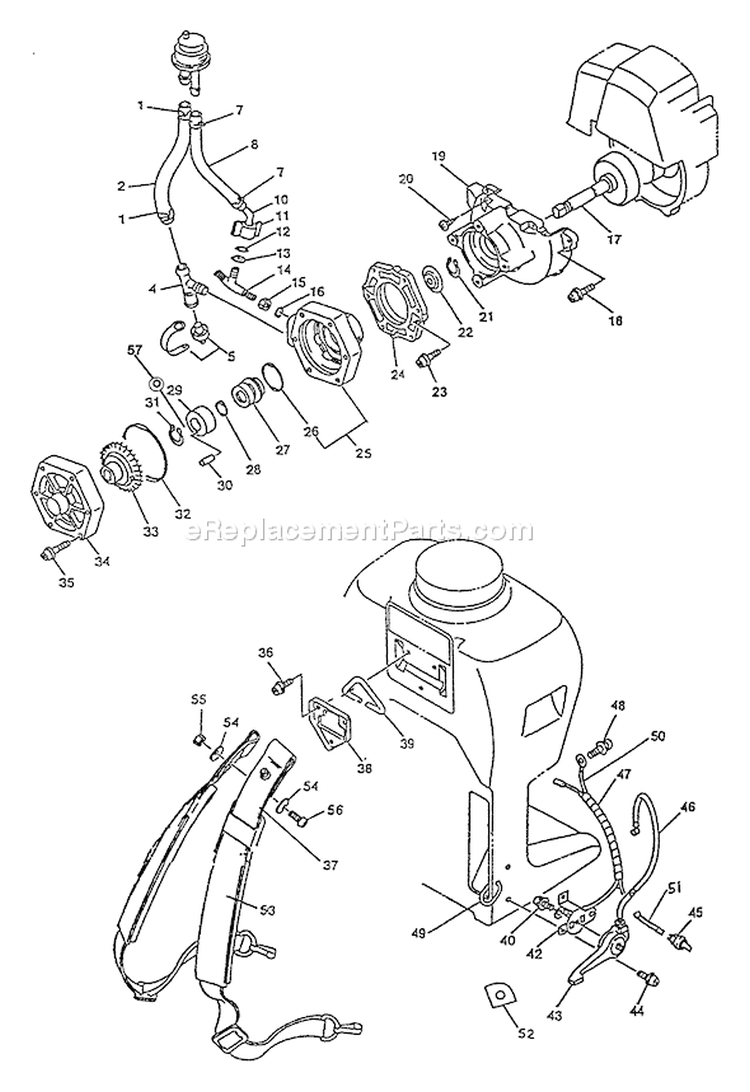

Page D
Page D Diagram and Parts List for After A/N 001001 Echo Sprayer
  • D-1
    Clamp – Part Number: 37031810210
    Clamp
    Part Number: 37031810210
      Special Order
    $5.95
  • D-2
    Hose-Fluid – Part Number: 38201212710
    Hose-Fluid
    Part Number: 38201212710
      Special Order
    $16.63
  • D-4
    Nipple – Part Number: 38201511610
    Nipple
    Part Number: 38201511610
      Special Order
    $7.13
  • D-5
    Drain Plug Kit – Part Number: P021014800
    Drain Plug Kit
    Part Number: P021014800
    ★★★★★
    ★★★★★
    (1)
      Special Order
    $7.58
  • D-7
    Clip – Part Number: 38602010511
    Clip
    Part Number: 38602010511
      Special Order
    $5.95
  • D-8
    Hose-Fluid – Part Number: 38601012710
    Hose-Fluid
    Part Number: 38601012710
      Special Order
    $24.40
  • D-10
    Joint-Bypass – Part Number: 38601210511
    Joint-Bypass
    Part Number: 38601210511
      Special Order
    $7.78
  • D-11
    Wing Nut – Part Number: 38601510512
    Wing Nut
    Part Number: 38601510512
      In Stock
    $5.95
  • D-12
    Gasket-bypass Nozzle – Part Number: 38601910510
    Gasket-bypass Nozzle
    Part Number: 38601910510
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • D-13
    Nozzle-By Pass – Part Number: 38601810510
    Nozzle-By Pass
    Part Number: 38601810510
      In Stock
    $5.95
  • D-14
    Nipple – Part Number: 38401311611
    Nipple
    Part Number: 38401311611
      Special Order
    $32.98
  • D-15
    Nut – Part Number: 38402910510
    Nut
    Part Number: 38402910510
      Special Order
    $5.95
  • D-16
    O-Ring 10 – Part Number: 90072000010
    O-Ring 10
    Part Number: 90072000010
      In Stock
    $5.95
  • D-17
    Drum-Clutch – Part Number: 17500511810
    Drum-Clutch
    Part Number: 17500511810
      Special Order
    $55.60
  • D-18
    Screw 4 X 16 – Part Number: 90023804016
    Screw 4 X 16
    Part Number: 90023804016
      Special Order
    $5.95
  • D-19
    Fan Cover Asy – Part Number: 10150713212
    Fan Cover Asy
    Part Number: 10150713212
      Special Order
    $91.63
  • D-20
    Screw 4X16 – Part Number: 90024504016
    Screw 4X16
    Part Number: 90024504016
      Special Order
    $5.95
  • D-21
    Ring, Retaining – Part Number: 90070100012
    Ring, Retaining
    Part Number: 90070100012
      In Stock
    $5.95
  • D-22
    Plate-Seal – Part Number: 40511410510
    Plate-Seal
    Part Number: 40511410510
      Special Order
    $5.95
  • D-23
    Screw 6X16 – Part Number: 90024506016
    Screw 6X16
    Part Number: 90024506016
      Special Order
    $5.95
  • D-24
    Bracket-Pump – Part Number: 10020911910
    Bracket-Pump
    Part Number: 10020911910
      Special Order
    $25.26
  • D-25
    Casing-Pump – Part Number: 40521010512
    Casing-Pump
    Part Number: 40521010512
      In Stock
    $87.31
  • D-26
    O-Ring – Part Number: 90072400029
    O-Ring
    Part Number: 90072400029
      Special Order
    $5.95
  • D-27
    Seal – Part Number: 40510011410
    Seal
    Part Number: 40510011410
      Special Order
    $98.60
  • D-28
    O-Ring – Part Number: 90072430010
    O-Ring
    Part Number: 90072430010
      Special Order
    $5.95
  • D-29
    Coupling Kit – Part Number: 40510311411
    Coupling Kit
    Part Number: 40510311411
      Special Order
    $29.46
  • D-30
    Pin – Part Number: 40511310510
    Pin
    Part Number: 40511310510
      Special Order
    $5.95
  • D-31
    Circlip – Part Number: 90070400012
    Circlip
    Part Number: 90070400012
      Special Order
    $5.95
  • D-32
    O-Ring – Part Number: 90072430067
    O-Ring
    Part Number: 90072430067
      In Stock
    $16.32
  • D-33
    Impeller – Part Number: 40511010512
    Impeller
    Part Number: 40511010512
      Special Order
    $104.89
  • D-34
    Lid-Casing – Part Number: 40521110511
    Lid-Casing
    Part Number: 40521110511
      Special Order
    $55.00
  • D-35
    Screw-5x40 – Part Number: 90024205040
    Screw-5x40
    Part Number: 90024205040
      Special Order
    $5.95
  • D-36
    Screw 6 X 10 – Part Number: 90022006010
    Screw 6 X 10
    Part Number: 90022006010
      In Stock
    $5.95
  • D-37
    Harness-Backpack – Part Number: 30030213210
    Harness-Backpack
    Part Number: 30030213210
      Special Order
    $61.58
  • D-38
    Bracket-Hanger – Part Number: 30061411610
    Bracket-Hanger
    Part Number: 30061411610
      Special Order
    $5.95
  • D-39
    Hanger – Part Number: 30061011610
    Hanger
    Part Number: 30061011610
      Special Order
    $15.78
  • D-40
    Screw - 5 X 10 – Part Number: 90024205010
    Screw - 5 X 10
    Part Number: 90024205010
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • D-42
    Bracket-Throttle – Part Number: 17812313211
    Bracket-Throttle
    Part Number: 17812313211
      Special Order
    $20.92
  • D-43
    Lever-throttle – Part Number: 17800012710
    Lever-throttle
    Part Number: 17800012710
      Special Order
    $37.42
  • D-44
    Screw 5 X 16 – Part Number: 90024205016
    Screw 5 X 16
    Part Number: 90024205016
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • D-45
    Stop Button – Part Number: 16340010610
    Stop Button
    Part Number: 16340010610
      Special Order
    $14.96
  • D-46
    Wire-Throttle – Part Number: 17800113210
    Wire-Throttle
    Part Number: 17800113210
      Special Order
    $23.16
  • D-47
    Wrap-Spiral – Part Number: 13201513210
    Wrap-Spiral
    Part Number: 13201513210
      Special Order
    $9.08
  • D-48
    Screw - 5 X 10 – Part Number: 90024205010
    Screw - 5 X 10
    Part Number: 90024205010
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • D-49
    Ring, Harness – Part Number: 30031901611
    Ring, Harness
    Part Number: 30031901611
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • D-50
    Lead-Ground – Part Number: 16201011612
    Lead-Ground
    Part Number: 16201011612
      Special Order
    $7.78
  • D-51
    Lead-Ground – Part Number: 16201413210
    Lead-Ground
    Part Number: 16201413210
      Special Order
    $5.95
  • D-52
    Label-Switch – Part Number: 89015713210
    Label-Switch
    Part Number: 89015713210
      Special Order
    $5.95
  • D-53
    Pad-Harnes – Part Number: 30032213210
    Pad-Harnes
    Part Number: 30032213210
      No Longer Available
  • D-54
    Plate – Part Number: 30032803210
    Plate
    Part Number: 30032803210
      Special Order
    $5.95
  • D-55
    Lock Nut – Part Number: 90056000005
    Lock Nut
    Part Number: 90056000005
      In Stock
    $5.95
  • D-56
    Screw 5 X 14 – Part Number: 90021605014
    Screw 5 X 14
    Part Number: 90021605014
      Special Order
    $5.95
  • D-57
    Washer – Part Number: 40011111410
    Washer
    Part Number: 40011111410
      Special Order
    $5.95

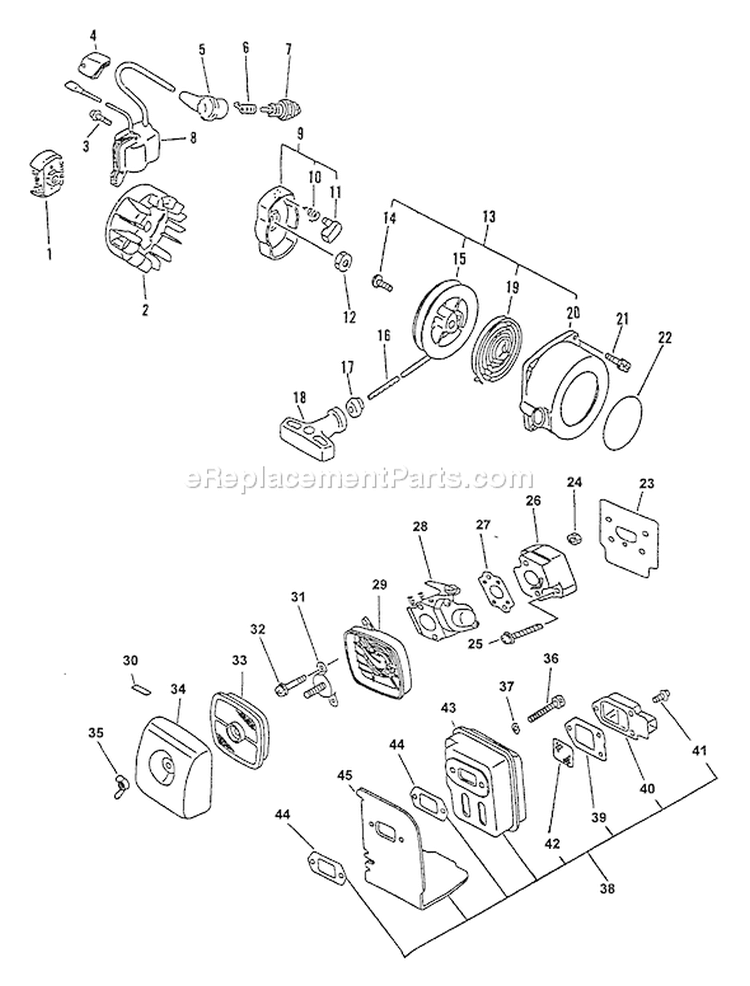

Page E
Page E Diagram and Parts List for After A/N 001001 Echo Sprayer

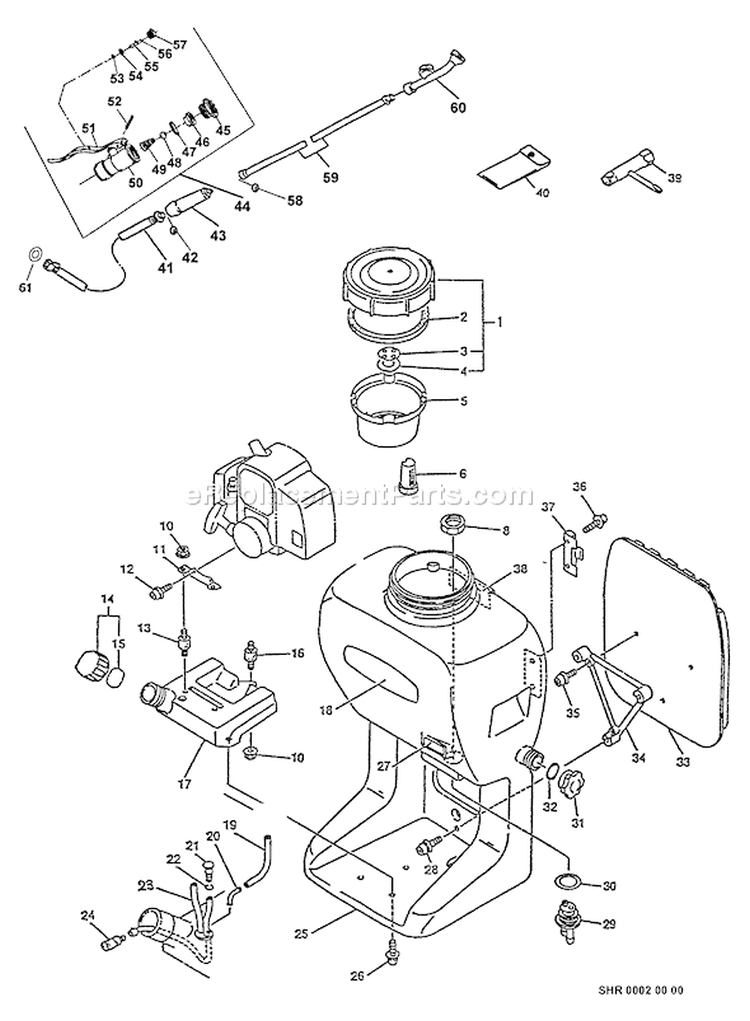

Page F
Page F Diagram and Parts List for After A/N 001001 Echo Sprayer
  • F-1
    Cap-spray Tank – Part Number: 25000111310
    Cap-spray Tank
    Part Number: 25000111310
      Special Order
    $38.07
  • F-2
    Gasket-chemical Tank – Part Number: 25001101110
    Gasket-chemical Tank
    Part Number: 25001101110
      In Stock
    $11.60
  • F-3
    Valve-Air – Part Number: 25002611310
    Valve-Air
    Part Number: 25002611310
      Special Order
    $5.95
  • F-4
    Packing – Part Number: 25002711310
    Packing
    Part Number: 25002711310
      Special Order
    $5.95
  • F-5
    Filter-Tank – Part Number: 25421012210
    Filter-Tank
    Part Number: 25421012210
      In Stock
    $14.22
  • F-6
    Filter – Part Number: 35611110510
    Filter
    Part Number: 35611110510
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $8.95
  • F-8
    Nut – Part Number: 35701512710
    Nut
    Part Number: 35701512710
      Special Order
    $24.40
  • F-10
    Flange Nut-6 – Part Number: 90051800006
    Flange Nut-6
    Part Number: 90051800006
      In Stock
    $5.95
  • F-11
    Base-Swivel – Part Number: 10492511610
    Base-Swivel
    Part Number: 10492511610
      Special Order
    $16.32
  • F-12
    Screw - 5 X 10 – Part Number: 90024205010
    Screw - 5 X 10
    Part Number: 90024205010
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • F-13
    Cushion – Part Number: 10491011410
    Cushion
    Part Number: 10491011410
    ★★★★★
    ★★★★★
    (5)
      In Stock
    $5.95
  • F-14
    Cap Assembly – Part Number: 13100455830
    Cap Assembly
    Part Number: 13100455830
      No Longer Available
  • F-15
    Gasket-cap – Part Number: 13101640930
    Gasket-cap
    Part Number: 13101640930
    ★★★★★
    ★★★★★
    (3)
      Special Order
    $5.95
  • F-16
    Cushion – Part Number: 10491011610
    Cushion
    Part Number: 10491011610
      Special Order
    $9.26
  • F-17
    Tank-Fuel – Part Number: 13100512711
    Tank-Fuel
    Part Number: 13100512711
      In Stock
    $52.52
  • F-18
    Label-Echo – Part Number: X502000470
    Label-Echo
    Part Number: X502000470
      Special Order
    $12.80
  • F-19
    Pipe-return – Part Number: 13201014010
    Pipe-return
    Part Number: 13201014010
      In Stock
    $5.95
  • F-20
    Connector-pipe – Part Number: 13202140630
    Connector-pipe
    Part Number: 13202140630
      In Stock
    $8.07
  • F-21
    Leaf Blower Fuel Tank Vent – Part Number: A356000031
    $10.72
  • F-22
    Clip – Part Number: 13011100530
    Clip
    Part Number: 13011100530
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • F-23
    Fuel Pipe Kit – Part Number: 13201013210
    Fuel Pipe Kit
    Part Number: 13201013210
      In Stock
    $21.06
  • F-24
    Fuel Filter – Part Number: A369000480
    Fuel Filter
    Part Number: A369000480
    ★★★★★
    ★★★★★
    (36)
      In Stock
    $7.55
  • F-25
    Tank – Part Number: 25300612710
    Tank
    Part Number: 25300612710
      Special Order
    $280.07
  • F-26
    Screw 6X14 – Part Number: 90024206014
    Screw 6X14
    Part Number: 90024206014
      Special Order
    $5.95
  • F-27
    Label - Model – Part Number: 89011213210
    Label - Model
    Part Number: 89011213210
      Special Order
    $5.95
  • F-28
    Screw 5 X 16 – Part Number: 90024205016
    Screw 5 X 16
    Part Number: 90024205016
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • F-29
    Nipple-Hose – Part Number: 35701012710
    Nipple-Hose
    Part Number: 35701012710
      Special Order
    $24.40
  • F-30
    Gasket – Part Number: 35701413210
    Gasket
    Part Number: 35701413210
      Special Order
    $12.50
  • F-31
    Cap-Drain – Part Number: 25021113210
    Cap-Drain
    Part Number: 25021113210
      Special Order
    $5.95
  • F-32
    O-Ring – Part Number: 90072030028
    O-Ring
    Part Number: 90072030028
      Special Order
    $17.16
  • F-33
    Cushion-Backpack – Part Number: 30010513210
    Cushion-Backpack
    Part Number: 30010513210
      Special Order
    $59.48
  • F-34
    Bracket-Backpack Cushion – Part Number: 30033312710
    Bracket-Backpack Cushion
    Part Number: 30033312710
      Special Order
    $30.63
  • F-35
    Screw 5 X 14 – Part Number: 90024205014
    Screw 5 X 14
    Part Number: 90024205014
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • F-36
    Screw-6x20 – Part Number: 90024206020
    Screw-6x20
    Part Number: 90024206020
      Special Order
    $5.95
  • F-37
    Holder-spray Wand – Part Number: 22491512711
    Holder-spray Wand
    Part Number: 22491512711
      Special Order
    $15.88
  • F-38
    Label-Caution – Part Number: 89016013210
    Label-Caution
    Part Number: 89016013210
      Special Order
    $39.39
  • F-39
    Trimmer Wrench – Part Number: 89541039132
    Trimmer Wrench
    Part Number: 89541039132
    ★★★★★
    ★★★★★
    (5)
      In Stock
    $5.95
  • F-40
    Bag-Tool – Part Number: 89851039130
    Bag-Tool
    Part Number: 89851039130
      In Stock
    $5.95
  • F-41
    Hose-spray – Part Number: 38400212710
    Hose-spray
    Part Number: 38400212710
      In Stock
    $53.17
  • F-42
    Gasket – Part Number: 38401203050
    Gasket
    Part Number: 38401203050
      No Longer Available
  • F-43
    Grip – Part Number: E271000000
    Grip
    Part Number: E271000000
      Special Order
    $42.75
  • F-44
    Valve Asy – Part Number: 22440013710
    Valve Asy
    Part Number: 22440013710
      No Longer Available
  • F-45
    Nipple – Part Number: 38403410610
    Nipple
    Part Number: 38403410610
      Special Order
    $19.02
  • F-46
    Valve – Part Number: 22442510610
    Valve
    Part Number: 22442510610
      Special Order
    $12.76
  • F-47
    Gasket – Part Number: 38201410610
    Gasket
    Part Number: 38201410610
      Special Order
    $5.95
  • F-48
    Valve-Ball 5 X 16 – Part Number: 90073205016
    Valve-Ball 5 X 16
    Part Number: 90073205016
      Special Order
    $5.95
  • F-49
    Spring – Part Number: 22442310610
    Spring
    Part Number: 22442310610
      Special Order
    $8.50
  • F-50
    Valve-Nozzle – Part Number: 22449010610
    Valve-Nozzle
    Part Number: 22449010610
      No Longer Available
  • F-51
    Lever – Part Number: 22441010610
    Lever
    Part Number: 22441010610
      No Longer Available
  • F-52
    Pin-Spring 3 X 16 – Part Number: 90034030016
    Pin-Spring 3 X 16
    Part Number: 90034030016
      Special Order
    $5.95
  • F-53
    Nipple – Part Number: 22443210610
    Nipple
    Part Number: 22443210610
      Special Order
    $11.36
  • F-54
    E-Ring – Part Number: 90070300002
    E-Ring
    Part Number: 90070300002
      Special Order
    $6.30
  • F-55
    Pin – Part Number: 22443110610
    Pin
    Part Number: 22443110610
      Special Order
    $6.82
  • F-56
    Washer – Part Number: 90062000003
    Washer
    Part Number: 90062000003
      Special Order
    $5.95
  • F-57
    O-ring 3 – Part Number: 90072000003
    O-ring 3
    Part Number: 90072000003
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • F-58
    Gasket – Part Number: 22412221050
    Gasket
    Part Number: 22412221050
      No Longer Available
  • F-59
    Tube-nozzle – Part Number: E270000030
    Tube-nozzle
    Part Number: E270000030
      Special Order
    $40.75
  • F-60
    Nozzle-2-Head – Part Number: 22420310611
    Nozzle-2-Head
    Part Number: 22420310611
      No Longer Available
  • F-61
    Gasket-bypass Nozzle – Part Number: 38601910510
    Gasket-bypass Nozzle
    Part Number: 38601910510
      Special Order
    Minimum Quantity of 2 required
    $5.95

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
