Delta Sliding Shaper Jig Replacement Parts For Model 43-188 (Type 1)

Delta Parts We Sell Only Genuine Delta Parts

Popular Parts for 43-188

Search Within Model

Questions & Answers for Delta 43-188
Browse all Parts Search by Area

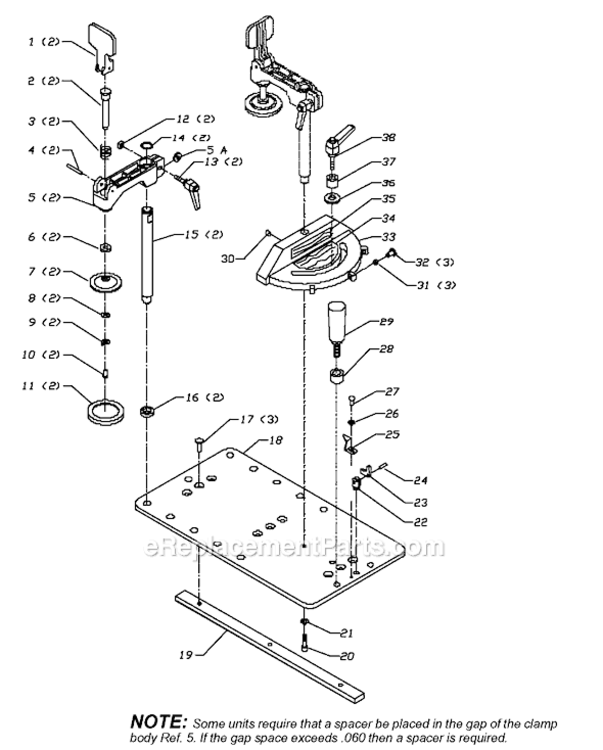

Page A Diagram and Parts List for Type 1 Delta Shaper
Page A
Previous Showing All Parts Next
Page A
Page A Diagram and Parts List for Type 1 Delta Shaper
  • 2
    Plunger – Part Number: 1347263
    Plunger
    Part Number: 1347263
      No Longer Available
  • 3
    Spring – Part Number: 1346337
    Spring
    Part Number: 1346337
      Special Order
    $6.16
  • 4
    Roll Pin – Part Number: 1246023
    Roll Pin
    Part Number: 1246023
      No Longer Available
  • 5
    Clamp Body – Part Number: 1347837
    Clamp Body
    Part Number: 1347837
      Special Order
    $56.51
  • 5
    WASHER – Part Number: 801530
    WASHER
    Part Number: 801530
      On Order
    Minimum Quantity of 2 required
    $6.16
  • 6
    Washer – Part Number: 5140010-69
    Washer
    Part Number: 5140010-69
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 7
    Stock Clamp Cup – Part Number: 1347838
    Stock Clamp Cup
    Part Number: 1347838
      No Longer Available
  • 8
    Washer – Part Number: 904010131738
    Washer
    Part Number: 904010131738
      No Longer Available
  • 9
    Lock Washer – Part Number: 904020101726
    Lock Washer
    Part Number: 904020101726
      Special Order
    $6.16
  • 10
    Machine Screw – Part Number: 5140069-51
    Machine Screw
    Part Number: 5140069-51
      Special Order
    $6.16
  • 11
    Rubber Cap – Part Number: 34-556
    Rubber Cap
    Part Number: 34-556
      No Longer Available
  • 12
    M6 Sq Nut – Part Number: 1342697
    M6 Sq Nut
    Part Number: 1342697
      In Stock
    $6.16
  • 13
    Lever Assy – Part Number: 1345496
    Lever Assy
    Part Number: 1345496
      No Longer Available
  • 14
    Retaining Ring – Part Number: 1348273
    Retaining Ring
    Part Number: 1348273
      Special Order
    $6.16
  • 15
    Clamp Shaft – Part Number: 1347839
    Clamp Shaft
    Part Number: 1347839
      No Longer Available
  • 16
    Collar – Part Number: 1347840
    Collar
    Part Number: 1347840
      No Longer Available
  • 17
    Screw – Part Number: 901030300761
    Screw
    Part Number: 901030300761
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 18
    Accessory Kit – Part Number: 43-188
    Accessory Kit
    Part Number: 43-188
      No Longer Available
  • 19
    Accessory Kit – Part Number: 43-188
    Accessory Kit
    Part Number: 43-188
      No Longer Available
  • 20
    Special Screw – Part Number: 1347843
    Special Screw
    Part Number: 1347843
      No Longer Available
  • 21
    Washer – Part Number: 1341438
    Washer
    Part Number: 1341438
      Special Order
    $6.16
  • 22
    Stop Pin – Part Number: 1347849
    Stop Pin
    Part Number: 1347849
      No Longer Available
  • 23
    Stop Link – Part Number: 1347848
    Stop Link
    Part Number: 1347848
      No Longer Available
  • 24
    Roll Pin – Part Number: 1246182
    Roll Pin
    Part Number: 1246182
      No Longer Available
  • 25
    Pointer – Part Number: 1347847
    Pointer
    Part Number: 1347847
      No Longer Available
  • 26
    Steel Washer – Part Number: 904010101619
    Steel Washer
    Part Number: 904010101619
      Special Order
    $6.16
  • 27
    Screw – Part Number: 901020107562
    Screw
    Part Number: 901020107562
      Special Order
    $6.16
  • 28
    Bushing – Part Number: 1347850
    Bushing
    Part Number: 1347850
      No Longer Available
  • 29
    Handle – Part Number: 1345957
    Handle
    Part Number: 1345957
      No Longer Available
  • 30
    Set Screw – Part Number: 1310055
    Set Screw
    Part Number: 1310055
      No Longer Available
  • 31
    Nut – Part Number: 489093-00
    Nut
    Part Number: 489093-00
      No Longer Available
  • 32
    Screw – Part Number: 1310161
    Screw
    Part Number: 1310161
      No Longer Available
  • 33
    Accessory Kit – Part Number: 43-188
    Accessory Kit
    Part Number: 43-188
      No Longer Available
  • 34
    Nameplate – Part Number: 1347836
    Nameplate
    Part Number: 1347836
      No Longer Available
  • 35
    Warning Label – Part Number: 1347861
    Warning Label
    Part Number: 1347861
      No Longer Available
  • 36
    Washer – Part Number: 1340637
    Washer
    Part Number: 1340637
      No Longer Available
  • 37
    Spacer – Part Number: 1347845
    Spacer
    Part Number: 1347845
      No Longer Available
  • 38
    Handle – Part Number: 1347844
    Handle
    Part Number: 1347844
      Special Order
    $20.72
