Bosch Pn-Accu-Screwdriver Replacement Parts For Model 3602D94615

We Sell Only Genuine Bosch Parts

Popular Parts for 3602D94615

Search Within Model

Questions & Answers for Bosch 3602D94615
Browse all Parts Search by Area
Section 1 Diagram and Parts List for  Bosch Screwdriver
Section 1
Section 2 Diagram and Parts List for  Bosch Screwdriver
Section 2
Section 3 Diagram and Parts List for  Bosch Screwdriver
Section 3
Previous Showing All Parts Next
Section 1

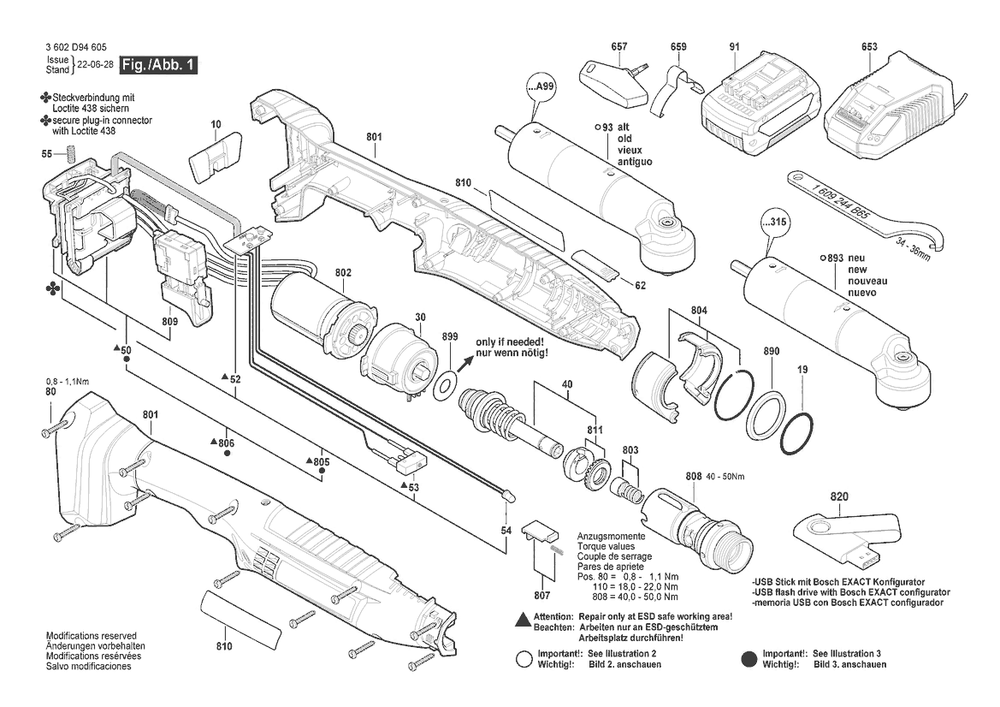

Section 1 Diagram and Parts List for  Bosch Screwdriver
  • 10
    Switch Slide – Part Number: 3601099004
    Switch Slide
    Part Number: 3601099004
      No Longer Available
  • 19
    O-Ring – Part Number: 1900210125
    O-Ring
    Part Number: 1900210125
      No Longer Available
  • 30
    Gearbox – Part Number: 3607030469
    Gearbox
    Part Number: 3607030469
      No Longer Available
  • 40
    Kit – Part Number: 3607031567
    Kit
    Part Number: 3607031567
      No Longer Available
  • 50
    ELECTRONIC MODULE – Part Number: 1600A036XZ
    ELECTRONIC MODULE
    Part Number: 1600A036XZ
      Special Order
    $235.41
  • 52
    Indicator Plate – Part Number: 1607233516
    Indicator Plate
    Part Number: 1607233516
      No Longer Available
  • 53
    Microswitch – Part Number: 1607502627
    Microswitch
    Part Number: 1607502627
      No Longer Available
  • 54
    Light-Emitting-Diode – Part Number: 1607502626
    Light-Emitting-Diode
    Part Number: 1607502626
      No Longer Available
  • 55
    SPRING – Part Number: 1609280477
    SPRING
    Part Number: 1609280477
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 62
    Pusher – Part Number: 3601923030
    Pusher
    Part Number: 3601923030
      No Longer Available
  • 80
    SCREW – Part Number: 2603490018
    SCREW
    Part Number: 2603490018
      Special Order
    $5.95
  • 91
    Battery Pack – Part Number: 1607A350M0
    Battery Pack
    Part Number: 1607A350M0
      No Longer Available
  • 91
    Battery Pack – Part Number: 1607A350MA
    Battery Pack
    Part Number: 1607A350MA
      No Longer Available
  • 93 / 893
    Angle Head – Part Number: 3607020315
    Angle Head
    Part Number: 3607020315
      No Longer Available
  • 653
    Charger Gb Gal 1880 Cv 230/14,4-18v – Part Number: 2607225923
    Charger Gb Gal 1880 Cv 230/14,4-18v
    Part Number: 2607225923
      No Longer Available
  • 653
    BC630EU 220V 30MIN LI-ION CHAR – Part Number: 2607225321
    BC630EU 220V 30MIN LI-ION CHAR
    Part Number: 2607225321
      Special Order
    $155.88
  • 657
    Screwdriver – Part Number: 3607950027
    Screwdriver
    Part Number: 3607950027
      No Longer Available
  • 659
    Suspension Loop – Part Number: 3601923017
    Suspension Loop
    Part Number: 3601923017
      No Longer Available
  • 801
    Housing Assembly – Part Number: 3607031756
    Housing Assembly
    Part Number: 3607031756
      No Longer Available
  • 802
    Motor Assembly – Part Number: 3607031770
    Motor Assembly
    Part Number: 3607031770
      No Longer Available
  • 803
    Sleeve Assembly – Part Number: 3607031758
    Sleeve Assembly
    Part Number: 3607031758
      No Longer Available
  • 804
    Led-Holder – Part Number: 3607031759
    Led-Holder
    Part Number: 3607031759
      No Longer Available
  • 805
    Electronics Module – Part Number: 3607031916
    Electronics Module
    Part Number: 3607031916
      No Longer Available
  • 806
    Drive Electronics – Part Number: 3607031917
    Drive Electronics
    Part Number: 3607031917
      No Longer Available
  • 807
    Switching Element – Part Number: 3607031762
    Switching Element
    Part Number: 3607031762
      No Longer Available
  • 808
    Angle Flange – Part Number: 3607031768
    Angle Flange
    Part Number: 3607031768
      No Longer Available
  • 809
    Switch – Part Number: 3607031884
    Switch
    Part Number: 3607031884
      No Longer Available
  • 810
    Set Of Plates – Part Number: 3607031851
    Set Of Plates
    Part Number: 3607031851
      No Longer Available
  • 811
    Setting Ring – Part Number: 1600A007U6
    Setting Ring
    Part Number: 1600A007U6
      No Longer Available
  • 820
    USB STICK – Part Number: 3607031931
    USB STICK
    Part Number: 3607031931
      Special Order
    $60.42
  • 890
    Parts Set – Part Number: 3600106027
    Parts Set
    Part Number: 3600106027
      No Longer Available
  • 890
    Parts Set – Part Number: 3600106028
    Parts Set
    Part Number: 3600106028
      No Longer Available
  • 890
    Parts Set – Part Number: 3600106029
    Parts Set
    Part Number: 3600106029
      No Longer Available
  • 890
    Parts Set – Part Number: 3600106030
    Parts Set
    Part Number: 3600106030
      No Longer Available
  • 890
    Parts Set – Part Number: 3600106031
    Parts Set
    Part Number: 3600106031
      No Longer Available
  • 890
    Parts Set – Part Number: 3600106032
    Parts Set
    Part Number: 3600106032
      No Longer Available
  • 890
    Parts Set – Part Number: 3600106033
    Parts Set
    Part Number: 3600106033
      No Longer Available
  • 899
    Shim – Part Number: 1610101621
    Shim
    Part Number: 1610101621
      No Longer Available
Section 2

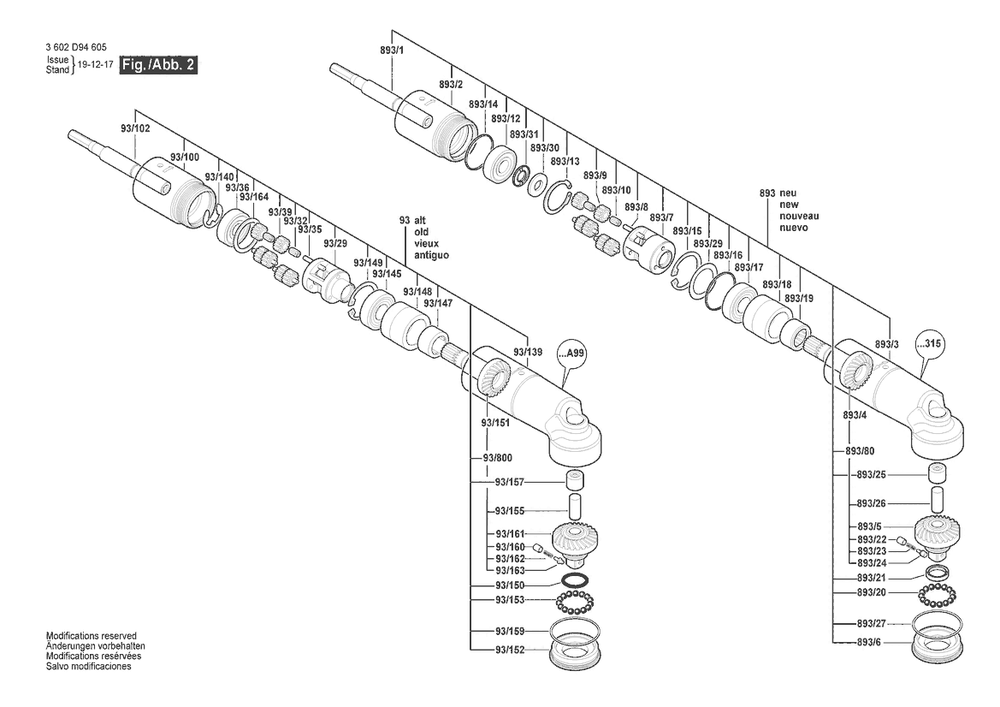

Section 2 Diagram and Parts List for  Bosch Screwdriver
  • 93 / 893
    Angle Head – Part Number: 3607020315
    Angle Head
    Part Number: 3607020315
      No Longer Available
  • 93/29
    Planetary-Gear Carrier – Part Number: 3606337221
    Planetary-Gear Carrier
    Part Number: 3606337221
      No Longer Available
  • 93/32 / 893/10
    CAGE – Part Number: 3600913000
    CAGE
    Part Number: 3600913000
      Special Order
    $8.20
  • 93/35 / 893/8
    Straight Pin – Part Number: 2917530083
    Straight Pin
    Part Number: 2917530083
      No Longer Available
  • 93/36
    BEARING – Part Number: 3600905023
    BEARING
    Part Number: 3600905023
      Special Order
    $30.48
  • 93/39
    Cylindrical Gear – Part Number: 3606316100
    Cylindrical Gear
    Part Number: 3606316100
      No Longer Available
  • 93/100
    Housing – Part Number: 3609202A32
    Housing
    Part Number: 3609202A32
      No Longer Available
  • 93/102
    Drive Shaft – Part Number: 3609202A98
    Drive Shaft
    Part Number: 3609202A98
      No Longer Available
  • 93/139
    Spindle Housing – Part Number: 3605106093
    Spindle Housing
    Part Number: 3605106093
      No Longer Available
  • 93/140
    Lock Washer – Part Number: 2916080012
    Lock Washer
    Part Number: 2916080012
      No Longer Available
  • 93/145
    Ball Bearing – Part Number: 3600905015
    Ball Bearing
    Part Number: 3600905015
      No Longer Available
  • 93/147 / 893/19
    Needle Bushing – Part Number: 1610910069
    Needle Bushing
    Part Number: 1610910069
      No Longer Available
  • 93/148 / 893/18
    Spacer – Part Number: 3608874921
    Spacer
    Part Number: 3608874921
      No Longer Available
  • 93/149 / 893/15
    C-CLIP – Part Number: 2916660011
    C-CLIP
    Part Number: 2916660011
      Special Order
    $5.95
  • 93/150
    O-RING – Part Number: 1610210116
    O-RING
    Part Number: 1610210116
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 93/151
    Bevel Gear – Part Number: 3606333079
    Bevel Gear
    Part Number: 3606333079
      No Longer Available
  • 93/152
    Bearing Flange – Part Number: 3605700190
    Bearing Flange
    Part Number: 3605700190
      No Longer Available
  • 93/153 / 893/20
    Ball – Part Number: 1903230008
    Ball
    Part Number: 1903230008
      No Longer Available
  • 93/155 / 893/26
    PIN – Part Number: 3603100000
    PIN
    Part Number: 3603100000
      Special Order
    $7.10
  • 93/157 / 893/25
    Needle Sleeve – Part Number: 3608874669
    Needle Sleeve
    Part Number: 3608874669
      No Longer Available
  • 93/159 / 893/27
    Shim – Part Number: 3608874923
    Shim
    Part Number: 3608874923
      No Longer Available
  • 93/159 / 893/27
    Shim – Part Number: 3608874924
    Shim
    Part Number: 3608874924
      No Longer Available
  • 93/160 / 893/22
    Guide Sleeve – Part Number: 3600320016
    Guide Sleeve
    Part Number: 3600320016
      No Longer Available
  • 93/161
    Crown Gear – Part Number: 3606333078
    Crown Gear
    Part Number: 3606333078
      No Longer Available
  • 93/162 / 893/23
    Compression Spring – Part Number: 1604611004
    Compression Spring
    Part Number: 1604611004
      No Longer Available
  • 93/163
    Pressure Spindle – Part Number: 1603124060
    Pressure Spindle
    Part Number: 1603124060
      No Longer Available
  • 93/164 / 893/13
    C-Clip – Part Number: 3600118006
    C-Clip
    Part Number: 3600118006
      No Longer Available
  • 93/800
    Bevel Gear – Part Number: 3609202B05
    Bevel Gear
    Part Number: 3609202B05
      No Longer Available
  • 893/1
    Drive Shaft – Part Number: 1600A01L6D
    Drive Shaft
    Part Number: 1600A01L6D
      No Longer Available
  • 893/9
    Toothed Gear – Part Number: 3606316099
    Toothed Gear
    Part Number: 3606316099
      No Longer Available
  • 893/14
    O-Ring – Part Number: 3600210056
    O-Ring
    Part Number: 3600210056
      No Longer Available
  • 893/21
    Seal – Part Number: 3600283013
    Seal
    Part Number: 3600283013
      No Longer Available
  • 893/24
    BPT PRESSURE SPINDLE – Part Number: 3608879137
    BPT PRESSURE SPINDLE
    Part Number: 3608879137
      Special Order
    $10.90
  • 893/30
    Support Disc – Part Number: 3600100094
    Support Disc
    Part Number: 3600100094
      No Longer Available
  • 893/31
    Ball Bearing – Part Number: 3600929003
    Ball Bearing
    Part Number: 3600929003
      No Longer Available
Section 3

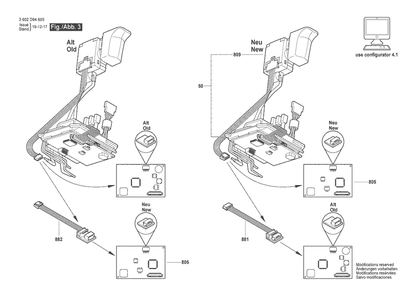

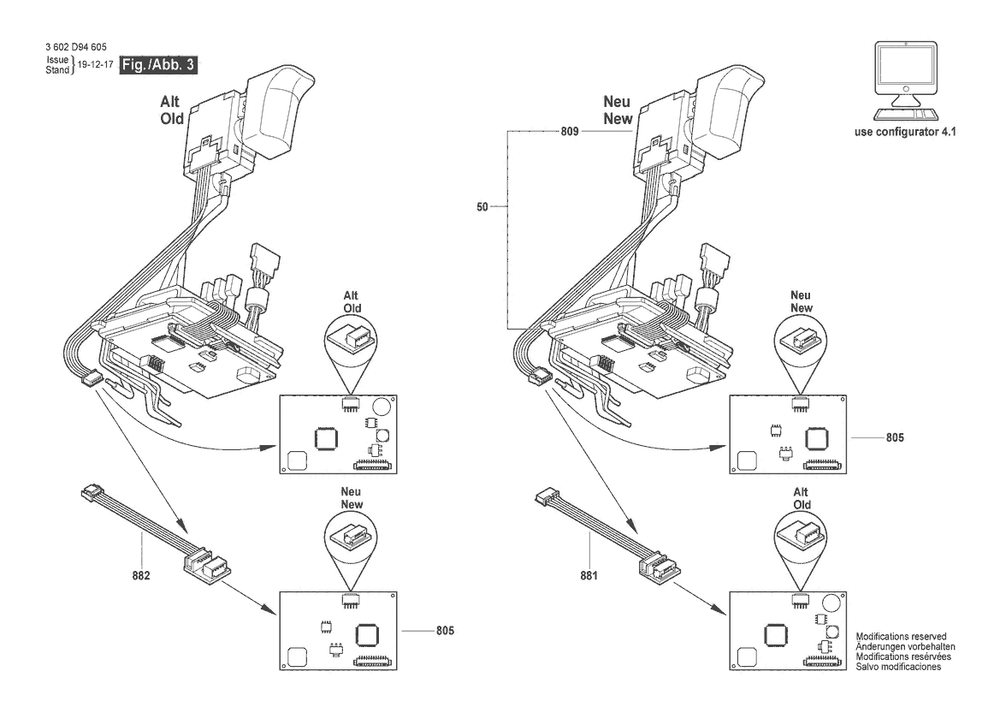

Section 3 Diagram and Parts List for  Bosch Screwdriver
