Bosch Cordless Drill Driver Screwdriver Replacement Parts For Model 3601JD4010

We Sell Only Genuine Bosch Parts

Popular Parts for 3601JD4010

Search Within Model

Questions & Answers for Bosch 3601JD4010
Browse all Parts Search by Area

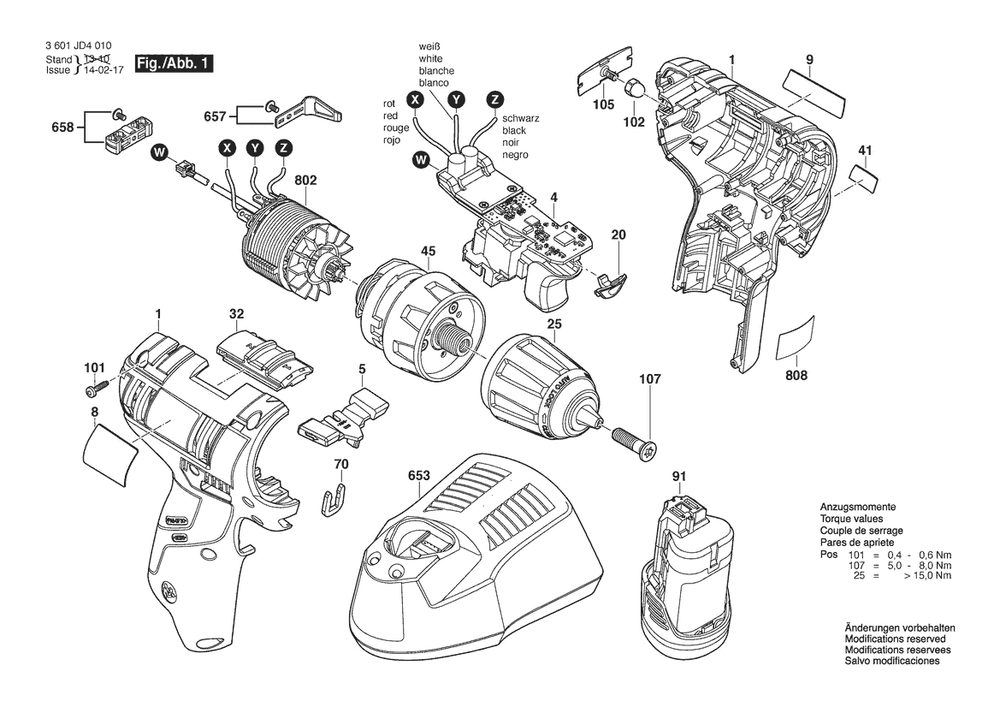

Section 1 Diagram and Parts List for  Bosch Screwdriver
Section 1
Previous Showing All Parts Next
Section 1
Section 1 Diagram and Parts List for  Bosch Screwdriver
  • 1
    HOUSING – Part Number: 2609101216
    HOUSING
    Part Number: 2609101216
      Special Order
    $33.50
  • 4
    ELECTRONICS MODULE – Part Number: 16072335A0
    ELECTRONICS MODULE
    Part Number: 16072335A0
      Special Order
    $90.81
  • 5
    LEVER – Part Number: 2609101213
    LEVER
    Part Number: 2609101213
      In Stock
    $5.95
  • 8
    Warning Label – Part Number: 160111C32X
    Warning Label
    Part Number: 160111C32X
      No Longer Available
  • 9
    LABEL – Part Number: 2609134563
    LABEL
    Part Number: 2609134563
      Special Order
    $5.95
  • 20
    LENS – Part Number: 2609101035
    LENS
    Part Number: 2609101035
      Special Order
    $5.95
  • 25
    KEYLESS CHUCK – Part Number: 2609111562
    KEYLESS CHUCK
    Part Number: 2609111562
      Special Order
    $58.96
  • 32
    SHIFTING UNIT – Part Number: 2609199279
    SHIFTING UNIT
    Part Number: 2609199279
      Special Order
    $5.95
  • 41
    LABEL – Part Number: 2609134053
    LABEL
    Part Number: 2609134053
      Special Order
    $5.95
  • 45
    GEAR BOX – Part Number: 2609199605
    GEAR BOX
    Part Number: 2609199605
      Special Order
    $60.42
  • 70
    CLIP – Part Number: 2609110537
    CLIP
    Part Number: 2609110537
      Special Order
    $5.95
  • 91
    12V LITHIUM-ION BATTERY – Part Number: 1607A350C8
    12V LITHIUM-ION BATTERY
    Part Number: 1607A350C8
      Special Order
    $46.16
  • 91
    BAT415 bulk 12V 2.5 Ah – Part Number: 2607337237
    BAT415 bulk 12V 2.5 Ah
    Part Number: 2607337237
      No Longer Available
  • 101
    SCREW – Part Number: 2609110883
    SCREW
    Part Number: 2609110883
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 102
    CAP NUT – Part Number: 2609111575
    CAP NUT
    Part Number: 2609111575
      Special Order
    $5.95
  • 105
    CLIP – Part Number: 2609101368
    CLIP
    Part Number: 2609101368
      Special Order
    $5.95
  • 107
    TORX FLAT HEAD SCREW – Part Number: 2603421229
    TORX FLAT HEAD SCREW
    Part Number: 2603421229
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 653
    CHARGER – Part Number: 2607225139
    CHARGER
    Part Number: 2607225139
      In Stock
    $66.80
  • 653
    Charger – Part Number: 2607225519
    Charger
    Part Number: 2607225519
      No Longer Available
  • 657
    CLIP – Part Number: 2609199670
    CLIP
    Part Number: 2609199670
      Special Order
    $12.52
  • 658
    BIT HOLDER – Part Number: 2609199748
    BIT HOLDER
    Part Number: 2609199748
      In Stock
    $5.95
  • 802
    MOTOR – Part Number: 2609199654
    MOTOR
    Part Number: 2609199654
      Special Order
    $77.94
  • 808
    NAMEPLATE – Part Number: 2609134545
    NAMEPLATE
    Part Number: 2609134545
      Special Order
    $5.95
