Ridgid R4041s Saw Replacement Parts For Model R4041S

We Sell Only Genuine Ridgid Parts

Popular Parts for Ridgid R4041S

Search Within Model

Browse all Parts Search by Area
Fig-0 Diagram and Parts List for R4041S  Ridgid Saw
Fig-0
Fig-1 Diagram and Parts List for R4041S  Ridgid Saw
Fig-1
Fig-2 Diagram and Parts List for R4041S  Ridgid Saw
Fig-2

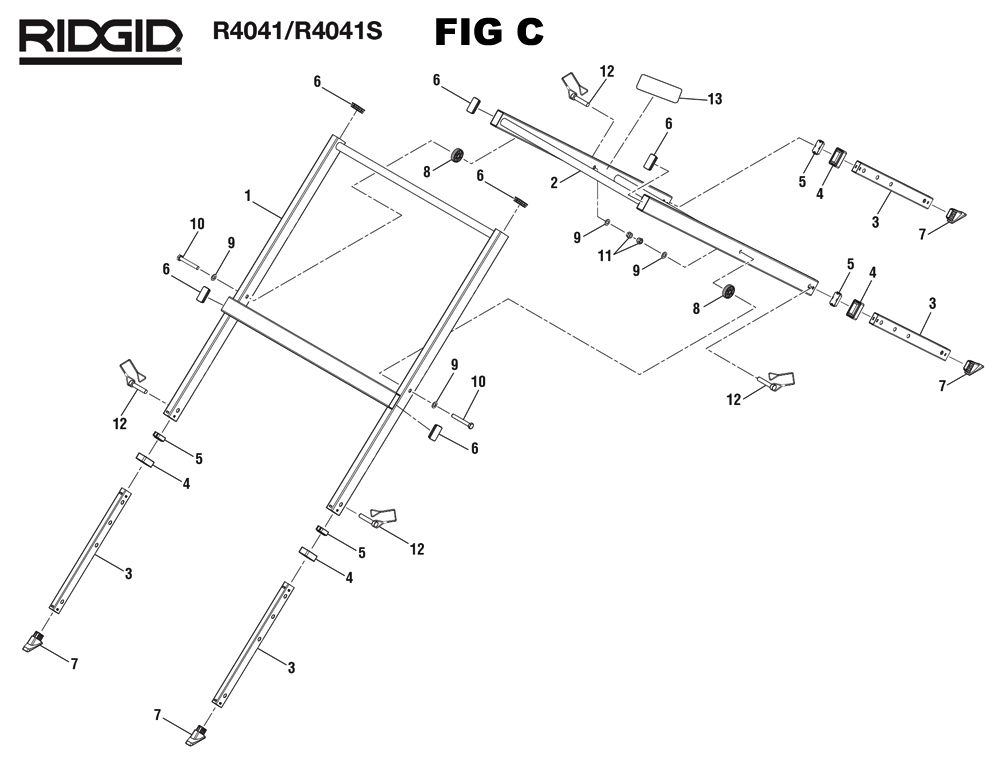

Fig-3 Diagram and Parts List for R4041S  Ridgid Saw
Fig-3
Previous Showing All Parts Next
Fig-0
Fig-0 Diagram and Parts List for R4041S  Ridgid Saw

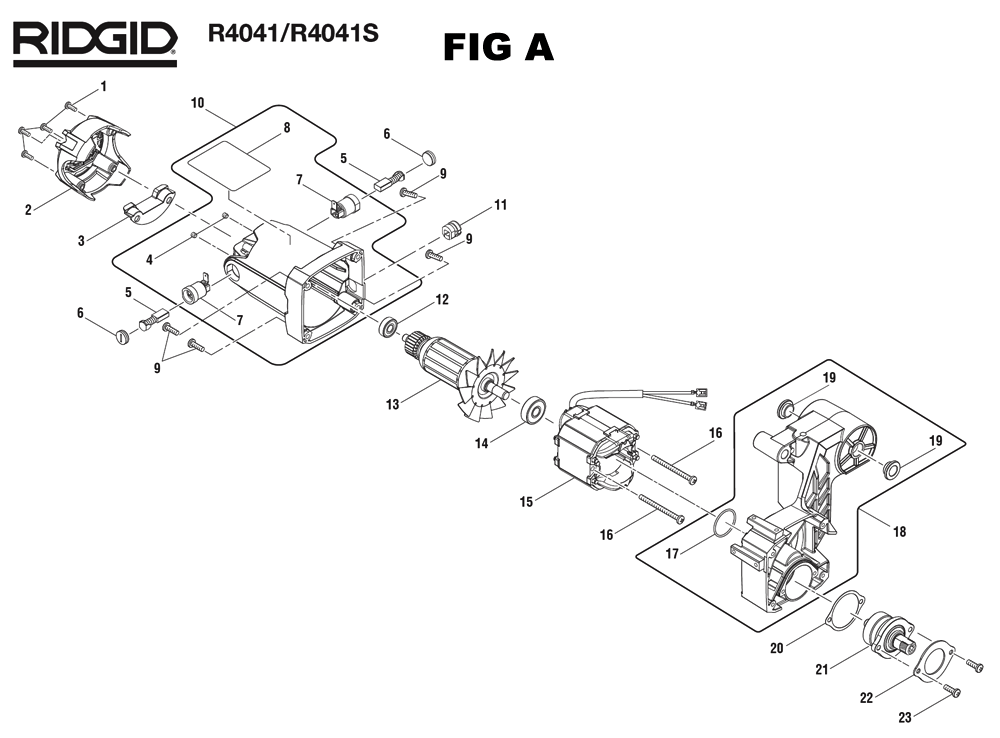

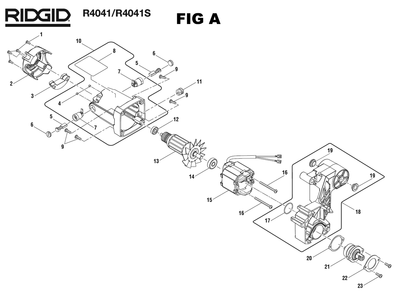

Fig-1
Fig-1 Diagram and Parts List for R4041S  Ridgid Saw
  • 00
    Operator
    Operator's Manual (089041055902)
    Part Number: 998000160
      No Longer Available
  • A-1
    SCREW M4X18MM – Part Number: 089041055017
    SCREW M4X18MM
    Part Number: 089041055017
      Special Order
    $6.16
  • A-2
    MOTOR END CAP – Part Number: 089038001111
    MOTOR END CAP
    Part Number: 089038001111
      Special Order
    $6.55
  • A-3
    MOTOR BAFFLE – Part Number: 089038001110
    MOTOR BAFFLE
    Part Number: 089038001110
      Special Order
    $6.16
  • A-4
    SET SCREW (M5 X 8 MM) – Part Number: 089038001109
    SET SCREW (M5 X 8 MM)
    Part Number: 089038001109
      In Stock
    $6.16
  • A-5
    Brush – Part Number: 089006017092
    Brush
    Part Number: 089006017092
    ★★★★★
    ★★★★★
    (6)
      In Stock
    $6.16
  • A-6
    Brush Cap – Part Number: 089006017093
    Brush Cap
    Part Number: 089006017093
      In Stock
    $6.16
  • A-7
    Brush Holder – Part Number: 089006017091
    Brush Holder
    Part Number: 089006017091
      In Stock
    $6.55
  • A-8
    WARNING LABEL – Part Number: 089038001903
    WARNING LABEL
    Part Number: 089038001903
      Special Order
    $6.16
  • A-9
    SCREW (M5 X 25 MM) – Part Number: 089038001107
    SCREW (M5 X 25 MM)
    Part Number: 089038001107
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • A-10
    MOTOR HOUSING ASSEMBLY – Part Number: 089038001706
    MOTOR HOUSING ASSEMBLY
    Part Number: 089038001706
      In Stock
    $173.92
  • A-11
    WIRE HOLDER – Part Number: 089038001039
    WIRE HOLDER
    Part Number: 089038001039
      Special Order
    $6.16
  • A-12
    BEARING BALL – Part Number: 089041055016
    BEARING BALL
    Part Number: 089041055016
      Special Order
    $6.55
  • A-13
    ASSEMBLY ARMATURE – Part Number: 089038001104
    ASSEMBLY ARMATURE
    Part Number: 089038001104
      On Order
    $96.02
  • A-14
    BEARING BALL – Part Number: 089041055015
    BEARING BALL
    Part Number: 089041055015
      In Stock
    $9.48
  • A-15
    STATOR ASSEMBLY – Part Number: 089038001102
    STATOR ASSEMBLY
    Part Number: 089038001102
      In Stock
    $116.34
  • A-16
    Screw W/washer M5 X 65 Mm, Pan – Part Number: 089006017087
    Screw W/washer M5 X 65 Mm, Pan
    Part Number: 089006017087
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • A-17
    O-ring – Part Number: 089006017094
    O-ring
    Part Number: 089006017094
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • A-18
    ASSEMBLY GEAR BOX – Part Number: 089041055020
    ASSEMBLY GEAR BOX
    Part Number: 089041055020
      Special Order
    $114.55
  • A-19
    SLEEVE – Part Number: 089038001054
    SLEEVE
    Part Number: 089038001054
      Special Order
    $6.55
  • A-20
    SEAL OIL – Part Number: 089041055019
    SEAL OIL
    Part Number: 089041055019
      Special Order
    $6.16
  • A-21
    ASSEMBLY; ARBOR – Part Number: 089041055705
    ASSEMBLY; ARBOR
    Part Number: 089041055705
      On Order
    $83.20
  • A-22
    PLATE ARBOR – Part Number: 089041055018
    PLATE ARBOR
    Part Number: 089041055018
      Special Order
    $6.55
  • A-23
    SCREW (M5 X 20 MM) – Part Number: 089038001113
    SCREW (M5 X 20 MM)
    Part Number: 089038001113
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • C-00
    ASSEMBLY STAND – Part Number: 089041055708
    ASSEMBLY STAND
    Part Number: 089041055708
      Special Order
    $251.90

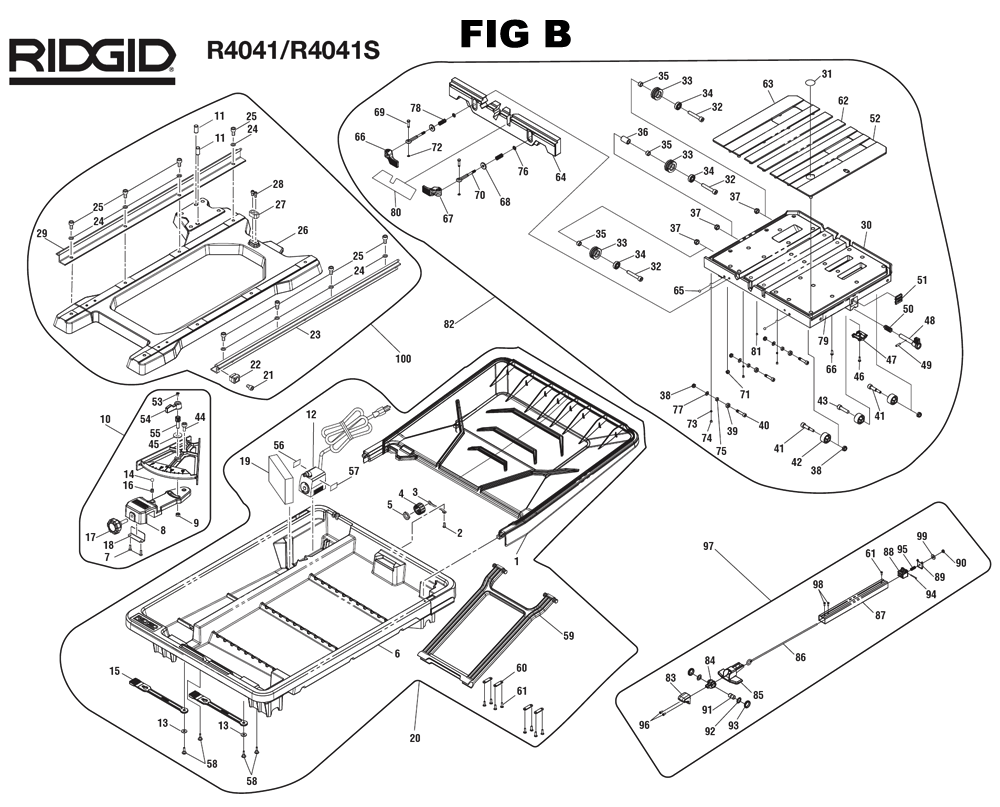

Fig-2
Fig-2 Diagram and Parts List for R4041S  Ridgid Saw
  • 00
    Operator
    Operator's Manual (089041055902)
    Part Number: 998000160
      No Longer Available
  • B-1
    TRAY REAR WATER – Part Number: 089041055002
    TRAY REAR WATER
    Part Number: 089041055002
      In Stock
    $56.94
  • B-2
    SCREW (M4 X 8 MM) – Part Number: 089038001028
    SCREW (M4 X 8 MM)
    Part Number: 089038001028
      In Stock
    $6.16
  • B-3
    WATER TRAY CAP BAND – Part Number: 089038001027
    WATER TRAY CAP BAND
    Part Number: 089038001027
      In Stock
    $6.16
  • B-4
    DRAIN PLUG – Part Number: 089038001026
    DRAIN PLUG
    Part Number: 089038001026
      In Stock
    $5.95
  • B-5
    SEAL – Part Number: 089038001025
    SEAL
    Part Number: 089038001025
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • B-6
    TUB MAIN – Part Number: 089041055001
    TUB MAIN
    Part Number: 089041055001
      Special Order
    $153.60
  • B-7
    SCREW; M4X8MM – Part Number: 089041055067
    SCREW; M4X8MM
    Part Number: 089041055067
      Special Order
    $6.16
  • B-8
    BASE MOITER GAUGE – Part Number: 089041055052
    BASE MOITER GAUGE
    Part Number: 089041055052
      Special Order
    $41.40
  • B-9
    HEX NUT (M6) – Part Number: 089038001155
    HEX NUT (M6)
    Part Number: 089038001155
      Special Order
    $6.16
  • B-10
    ASSEMBLY MITER GAUGE – Part Number: 089041055707
    ASSEMBLY MITER GAUGE
    Part Number: 089041055707
      Special Order
    $84.63
  • B-11
    PIN STEEL DOWEL 10MM DIA – Part Number: 089038001012
    PIN STEEL DOWEL 10MM DIA
    Part Number: 089038001012
      Special Order
    $6.16
  • B-12
    WATER PUMP – Part Number: 089038001030
    WATER PUMP
    Part Number: 089038001030
      In Stock
    $74.82
  • B-13
    WASHER – Part Number: 089041055005
    WASHER
    Part Number: 089041055005
      Special Order
    $6.16
  • B-14
    Steel Ball 8Mm – Part Number: 089006017011
    Steel Ball 8Mm
    Part Number: 089006017011
      Special Order
    $6.16
  • B-15
    STRAP – Part Number: 089240037023
    STRAP
    Part Number: 089240037023
      Special Order
    $7.11
  • B-16
    COMPRESSION SPRING – Part Number: 089038001150
    COMPRESSION SPRING
    Part Number: 089038001150
      Special Order
    $6.16
  • B-17
    MITER GAUGE KNOB – Part Number: 089038001151
    MITER GAUGE KNOB
    Part Number: 089038001151
      In Stock
    $5.95
  • B-18
    LOCK PLATE – Part Number: 089038001152
    LOCK PLATE
    Part Number: 089038001152
      In Stock
    $6.16
  • B-19
    FILTER – Part Number: 089038001031
    FILTER
    Part Number: 089038001031
      In Stock
    $6.55
  • B-20
    ASSEMBLY WATER PAN – Part Number: 089041055702
    ASSEMBLY WATER PAN
    Part Number: 089041055702
      Special Order
    $295.17
  • B-21
    SCREW (M8 X 12 MM, HEX SOC. HD – Part Number: 089038001010
    SCREW (M8 X 12 MM, HEX SOC. HD
    Part Number: 089038001010
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • B-22
    RAIL STOP (FRONT) – Part Number: 089038001011
    RAIL STOP (FRONT)
    Part Number: 089038001011
      Special Order
    $6.16
  • B-23
    RIGHT RAIL – Part Number: 089038001006
    RIGHT RAIL
    Part Number: 089038001006
      In Stock
    $49.06
  • B-24
    WASHER (ID8 X OD13 X 1.5T) – Part Number: 089038001009
    WASHER (ID8 X OD13 X 1.5T)
    Part Number: 089038001009
      Special Order
    $6.16
  • B-25
    SCREW (M8 X 15 MM, HEX SOC. HD – Part Number: 089038001008
    SCREW (M8 X 15 MM, HEX SOC. HD
    Part Number: 089038001008
      Special Order
    $6.16
  • B-26
    BASE ASSEMBLY – Part Number: 089038001001
    BASE ASSEMBLY
    Part Number: 089038001001
      Special Order
    $214.92
  • B-27
    STOP BLOCK (REAR) – Part Number: 089038001004
    STOP BLOCK (REAR)
    Part Number: 089038001004
      Special Order
    $6.16
  • B-28
    SCREW (M6 X 15 MM, HEX SOC. HD – Part Number: 089038001005
    SCREW (M6 X 15 MM, HEX SOC. HD
    Part Number: 089038001005
      Special Order
    $6.16
  • B-29
    LEFT RAIL – Part Number: 089038001007
    LEFT RAIL
    Part Number: 089038001007
      Special Order
    $59.07
  • B-30
    TABLE – Part Number: 089041055025
    TABLE
    Part Number: 089041055025
      Special Order
    $239.58
  • B-31
    NO HAND WARNING LABEL – Part Number: 000941001014
    NO HAND WARNING LABEL
    Part Number: 000941001014
      Special Order
    $6.16
  • B-32
    SCREW M8X45MM HEX SOC HD – Part Number: 089041055026
    SCREW M8X45MM HEX SOC HD
    Part Number: 089041055026
      Special Order
    $6.55
  • B-33
    Guiding Roller – Part Number: 089041055027
    Guiding Roller
    Part Number: 089041055027
      No Longer Available
  • B-34
    BEARING BALL – Part Number: 089041055028
    BEARING BALL
    Part Number: 089041055028
      Special Order
    $18.85
  • B-35
    SPACER – Part Number: 089038001122
    SPACER
    Part Number: 089038001122
      Special Order
    $6.16
  • B-36
    TUBE LONG SPACER – Part Number: 089041055029
    TUBE LONG SPACER
    Part Number: 089041055029
      Special Order
    $6.55
  • B-37
    LOCK NUT (M8) – Part Number: 089038001125
    LOCK NUT (M8)
    Part Number: 089038001125
      In Stock
    $6.16
  • B-38
    LOCK NUT (M6) – Part Number: 089038001126
    LOCK NUT (M6)
    Part Number: 089038001126
      Special Order
    $6.16
  • B-39
    BEARING BALL (SEAL) – Part Number: 089041055030
    BEARING BALL (SEAL)
    Part Number: 089041055030
      Special Order
    $16.20
  • B-40
    SCREW POSITIONING M6X28MM – Part Number: 089041055031
    SCREW POSITIONING M6X28MM
    Part Number: 089041055031
      Special Order
    $6.55
  • B-41
    SCREW (M6) – Part Number: 089038001130
    SCREW (M6)
    Part Number: 089038001130
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • B-42
    SUPPORT ROLLER – Part Number: 089038001131
    SUPPORT ROLLER
    Part Number: 089038001131
      On Order
    $6.55
  • B-43
    SCREW M8X37MM HEX SOC HD – Part Number: 089041055032
    SCREW M8X37MM HEX SOC HD
    Part Number: 089041055032
      Special Order
    $6.16
  • B-44
    SCREW (M6 X 16 MM) – Part Number: 089038001148
    SCREW (M6 X 16 MM)
    Part Number: 089038001148
      Special Order
    $6.16
  • B-45
    WASHER (ID6.5 X OD16 X 1.5T) – Part Number: 089038001158
    WASHER (ID6.5 X OD16 X 1.5T)
    Part Number: 089038001158
      Special Order
    $6.16
  • B-46
    SCREW (M4 X 12 MM) – Part Number: 089038001139
    SCREW (M4 X 12 MM)
    Part Number: 089038001139
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • B-47
    LEVER BRACKET – Part Number: 089038001140
    LEVER BRACKET
    Part Number: 089038001140
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $6.16
  • B-48
    LEVER – Part Number: 089038001141
    LEVER
    Part Number: 089038001141
      Special Order
    $6.55
  • B-49
    PIN – Part Number: 089038001142
    PIN
    Part Number: 089038001142
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • B-50
    COMPRESSION SPRING – Part Number: 089038001143
    COMPRESSION SPRING
    Part Number: 089038001143
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • B-51
    COVER – Part Number: 089038001144
    COVER
    Part Number: 089038001144
      In Stock
    $6.16
  • B-52
    PLATE TABLE A – Part Number: 089041055033
    PLATE TABLE A
    Part Number: 089041055033
      Special Order
    $18.13
  • B-53
    SCREW (M4 X 8 MM) – Part Number: 089038001145
    SCREW (M4 X 8 MM)
    Part Number: 089038001145
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • B-54
    MITER GAUGE LOCK KNOB – Part Number: 089038001146
    MITER GAUGE LOCK KNOB
    Part Number: 089038001146
      In Stock
    $6.16
  • B-55
    SCREW – Part Number: 089038001147
    SCREW
    Part Number: 089038001147
      In Stock
    Minimum Quantity of 2 required
    $6.55
  • B-56
    Data Label (Pump) – Part Number: 080009005914
    Data Label (Pump)
    Part Number: 080009005914
      No Longer Available
  • B-57
    Pump Logo – Part Number: 080009005913
    Pump Logo
    Part Number: 080009005913
      No Longer Available
  • B-58
    SCREW M4X10MM – Part Number: 089041055006
    SCREW M4X10MM
    Part Number: 089041055006
      Special Order
    $6.55
  • B-59
    BRACKET SUPPORT – Part Number: 089041055003
    BRACKET SUPPORT
    Part Number: 089041055003
      Special Order
    $11.76
  • B-60
    PLATE FIXING – Part Number: 089041055004
    PLATE FIXING
    Part Number: 089041055004
      Special Order
    $6.55
  • B-61
    SCREW M4X12MM – Part Number: 089041055066
    SCREW M4X12MM
    Part Number: 089041055066
      Special Order
    $6.16
  • B-62
    PLATE TABLE B – Part Number: 089041055034
    PLATE TABLE B
    Part Number: 089041055034
      Special Order
    $11.76
  • B-63
    PLATE TABLE C – Part Number: 089041055035
    PLATE TABLE C
    Part Number: 089041055035
      Special Order
    $17.94
  • B-64
    FENCE DROP – Part Number: 089041055036
    FENCE DROP
    Part Number: 089041055036
      Special Order
    $85.27
  • B-65
    BALL – Part Number: 089041055037
    BALL
    Part Number: 089041055037
      Special Order
    $6.16
  • B-66
    HANDLE LEFT FIXING – Part Number: 089041055038
    HANDLE LEFT FIXING
    Part Number: 089041055038
      Special Order
    $11.28
  • B-67
    HANDLE RIGHT FIXING – Part Number: 089041055039
    HANDLE RIGHT FIXING
    Part Number: 089041055039
      Special Order
    $6.55
  • B-68
    WASHER FLAT W/ SQUARE HOLE – Part Number: 089041055040
    WASHER FLAT W/ SQUARE HOLE
    Part Number: 089041055040
      Special Order
    $6.16
  • B-69
    PIN FIXING – Part Number: 089041055042
    PIN FIXING
    Part Number: 089041055042
      Special Order
    $6.16
  • B-70
    SCREW M5X63MM – Part Number: 089041055043
    SCREW M5X63MM
    Part Number: 089041055043
      Special Order
    $8.48
  • B-71
    Lock Nut (M5) – Part Number: 089110102141
    Lock Nut (M5)
    Part Number: 089110102141
      Special Order
    $5.95
  • B-72
    E-CLIP – Part Number: 089041055044
    E-CLIP
    Part Number: 089041055044
      Special Order
    $6.16
  • B-73
    SPRING COMPRESSION – Part Number: 089041055045
    SPRING COMPRESSION
    Part Number: 089041055045
      Special Order
    $6.16
  • B-74
    SCREW SET M6X6MM – Part Number: 089041055046
    SCREW SET M6X6MM
    Part Number: 089041055046
      Special Order
    $6.16
  • B-75
    TUBE SHORT SPACER – Part Number: 089041055048
    TUBE SHORT SPACER
    Part Number: 089041055048
      Special Order
    $6.55
  • B-76
    WASHER FLAT W/ SQUARE HOLE – Part Number: 089041055041
    WASHER FLAT W/ SQUARE HOLE
    Part Number: 089041055041
      Special Order
    $6.16
  • B-77
    WASHER FLAT – Part Number: 089041055047
    WASHER FLAT
    Part Number: 089041055047
      Special Order
    $6.16
  • B-78
    SPRING COMPRESSION – Part Number: 089041055049
    SPRING COMPRESSION
    Part Number: 089041055049
      Special Order
    $6.16
  • B-79
    LABEL; TABLE LOCK – Part Number: 089041052902
    LABEL; TABLE LOCK
    Part Number: 089041052902
      Special Order
    $6.16
  • B-80
    LABEL; FENCE ADJUSTMENT – Part Number: 089041052910
    LABEL; FENCE ADJUSTMENT
    Part Number: 089041052910
      Special Order
    $6.16
  • B-81
    SET SCREW (M5 X 5 MM) – Part Number: 089038001129
    SET SCREW (M5 X 5 MM)
    Part Number: 089038001129
      Special Order
    $6.16
  • B-82
    ASSEMBLY TABLE – Part Number: 089041055706
    ASSEMBLY TABLE
    Part Number: 089041055706
      Special Order
    $310.98
  • B-83
    CAP HANDLE – Part Number: 089041055053
    CAP HANDLE
    Part Number: 089041055053
      Special Order
    $6.55
  • B-84
    HANDLE RIP FENCE – Part Number: 089041055054
    HANDLE RIP FENCE
    Part Number: 089041055054
      Special Order
    $6.55
  • B-85
    BRACKET – Part Number: 089041055055
    BRACKET
    Part Number: 089041055055
      Special Order
    $24.58
  • B-86
    ROD TENSION – Part Number: 089041055056
    ROD TENSION
    Part Number: 089041055056
      Special Order
    $6.77
  • B-87
    Rip Fence – Part Number: 089041055057
    Rip Fence
    Part Number: 089041055057
      No Longer Available
  • B-88
    Rear Clamp Base – Part Number: 089041055058
    Rear Clamp Base
    Part Number: 089041055058
      No Longer Available
  • B-89
    CLAMP REAR – Part Number: 089041055059
    CLAMP REAR
    Part Number: 089041055059
      Special Order
    $6.55
  • B-90
    Lock Nut (M6) – Part Number: 089110101101
    Lock Nut (M6)
    Part Number: 089110101101
      Special Order
    $6.16
  • B-91
    Axle – Part Number: 0134010241
    Axle
    Part Number: 0134010241
      In Stock
    $6.16
  • B-92
    Washer (ID16 X OD25 X 15T) – Part Number: 089110101108
    Washer (ID16 X OD25 X 15T)
    Part Number: 089110101108
      No Longer Available
  • B-93
    WASHER – Part Number: 089041055060
    WASHER
    Part Number: 089041055060
      Special Order
    $6.55
  • B-94
    PIN – Part Number: 089041055061
    PIN
    Part Number: 089041055061
      Special Order
    $6.16
  • B-95
    SPRING COMPRESSION – Part Number: 089041055062
    SPRING COMPRESSION
    Part Number: 089041055062
      Special Order
    $6.16
  • B-96
    SCREW M4X10MM ROUND HD – Part Number: 089041055063
    SCREW M4X10MM ROUND HD
    Part Number: 089041055063
      Special Order
    $6.16
  • B-97
    Rip Fence Assembly – Part Number: 089041055709
    Rip Fence Assembly
    Part Number: 089041055709
      No Longer Available
  • B-98
    SCREW HEX HD HOLE – Part Number: 089041055064
    SCREW HEX HD HOLE
    Part Number: 089041055064
      Special Order
    $6.16
  • B-99
    WASHER FLAT – Part Number: 089041055065
    WASHER FLAT
    Part Number: 089041055065
      Special Order
    $6.16
  • B-100
    ASSEMBLY COMPLETE BASE – Part Number: 089041055701
    ASSEMBLY COMPLETE BASE
    Part Number: 089041055701
      Special Order
    $347.47
  • C-00
    ASSEMBLY STAND – Part Number: 089041055708
    ASSEMBLY STAND
    Part Number: 089041055708
      Special Order
    $251.90
Fig-3
Fig-3 Diagram and Parts List for R4041S  Ridgid Saw
  • 00
    Operator
    Operator's Manual (089041055902)
    Part Number: 998000160
      No Longer Available
  • C-00
    ASSEMBLY STAND – Part Number: 089041055708
    ASSEMBLY STAND
    Part Number: 089041055708
      Special Order
    $251.90
  • C-1
    RAIL BRACKET (OUTSIDE) – Part Number: 089041001001
    RAIL BRACKET (OUTSIDE)
    Part Number: 089041001001
      Special Order
    $68.41
  • C-2
    RAIL BRACKET (INSIDE) – Part Number: 089041001002
    RAIL BRACKET (INSIDE)
    Part Number: 089041001002
      Special Order
    $61.50
  • C-3
    ADJUSTMENT LEG – Part Number: 089041001003
    ADJUSTMENT LEG
    Part Number: 089041001003
      Special Order
    $58.11
  • C-4
    SLEEVE – Part Number: 089041001004
    SLEEVE
    Part Number: 089041001004
      Special Order
    $6.55
  • C-5
    CAP – Part Number: 089041001005
    CAP
    Part Number: 089041001005
      Special Order
    $6.55
  • C-6
    STOPPER – Part Number: 089041001006
    STOPPER
    Part Number: 089041001006
      Special Order
    $6.77
  • C-7
    FOOT – Part Number: 089041001007
    FOOT
    Part Number: 089041001007
      Special Order
    $6.91
  • C-8
    SPACER – Part Number: 089041001008
    SPACER
    Part Number: 089041001008
      In Stock
    $6.55
  • C-9
    WASHER (ID8.5 X OD25.5 X 2T) – Part Number: 089041001009
    WASHER (ID8.5 X OD25.5 X 2T)
    Part Number: 089041001009
      Special Order
    $6.55
  • C-10
    SCREW (M8 X 60 MM) – Part Number: 089041001010
    SCREW (M8 X 60 MM)
    Part Number: 089041001010
      Special Order
    $6.55
  • C-11
    LOCK NUT (M8) – Part Number: 089041001011
    LOCK NUT (M8)
    Part Number: 089041001011
      Special Order
    $6.16
  • C-12
    LOCK PIN ASSEMBLY – Part Number: 089041001702
    LOCK PIN ASSEMBLY
    Part Number: 089041001702
      Special Order
    Minimum Quantity of 2 required
    $7.80
  • C-13
    LABEL; USE ONLY – Part Number: 089041052912
    LABEL; USE ONLY
    Part Number: 089041052912
      Special Order
    $6.16
