4" Saw Assembly Diagram and Parts List for  Dotco Saw
4" Saw Assembly
Motor Housing And Angle Head Components Diagram and Parts List for  Dotco Saw
Motor Housing And Angle Head Components
Throttle Housing, Governor And Motor Components Diagram and Parts List for  Dotco Saw
Throttle Housing, Governor And Motor Components
Previous Showing All Parts Next

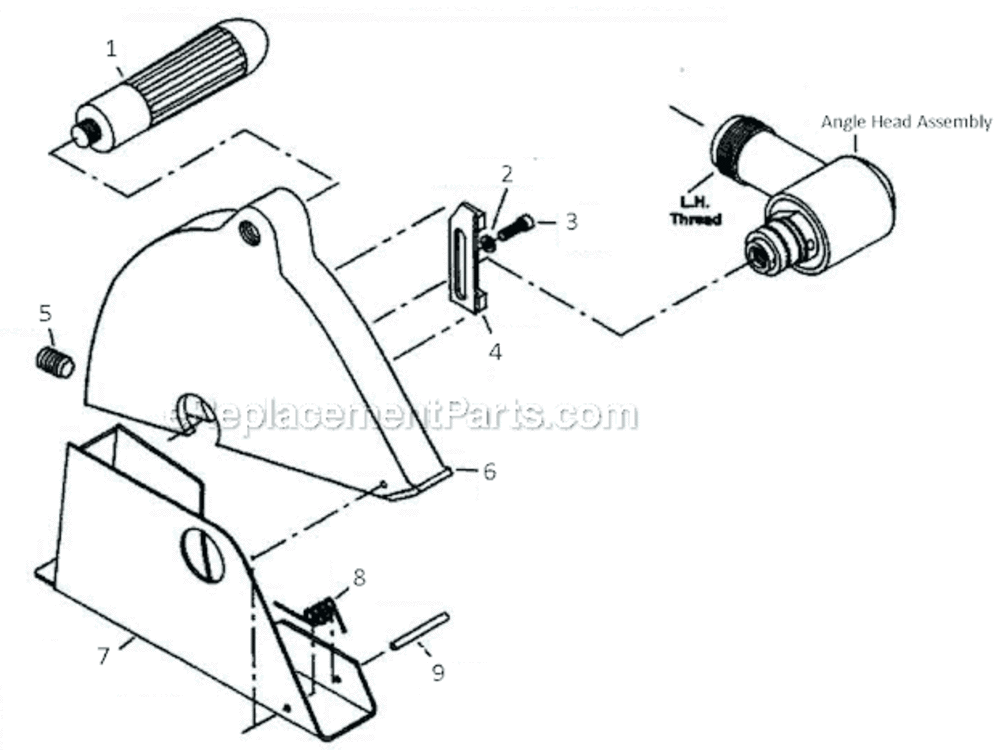

4" Saw Assembly
4" Saw Assembly Diagram and Parts List for  Dotco Saw
  • C-1
    Dead Handle – Part Number: 7678
    Dead Handle
    Part Number: 7678
      Special Order
    $80.00
  • C-2
    Washer – Part Number: 2197
    Washer
    Part Number: 2197
      Special Order
    $6.16
  • C-3
    Screw – Part Number: 3295
    Screw
    Part Number: 3295
      Special Order
    $6.16
  • C-4
    Adjustment Bracket – Part Number: 14-3037
    Adjustment Bracket
    Part Number: 14-3037
      No Longer Available
  • C-5
    Set Screw – Part Number: 3043
    Set Screw
    Part Number: 3043
      Special Order
    $6.16
  • C-6
    Saw Housing-4" – Part Number: 7520
    Saw Housing-4"
    Part Number: 7520
      No Longer Available
  • C-7
    Saw Guard-4" – Part Number: 14-3038
    Saw Guard-4"
    Part Number: 14-3038
      No Longer Available
  • C-8
    Spring – Part Number: 14-2662
    Spring
    Part Number: 14-2662
      Special Order
    $27.04
  • C-9
    Dowell Pin – Part Number: 14-3036
    Dowell Pin
    Part Number: 14-3036
      No Longer Available
  • C-800
    Saw Housing Subassembly – Part Number: 7521
    Saw Housing Subassembly
    Part Number: 7521
      Special Order
    $841.28
  • C-801
    Ball Bearing – Part Number: 500PT
    Ball Bearing
    Part Number: 500PT
      In Stock
    $66.85
  • C-802
    Ball Bearing – Part Number: 505PT
    Ball Bearing
    Part Number: 505PT
      No Longer Available
  • C-803
    Bearing Shielded – Part Number: 506
    Bearing Shielded
    Part Number: 506
      Special Order
    $69.06
  • C-804
    Ball Bearing – Part Number: 535
    Ball Bearing
    Part Number: 535
      Special Order
    $94.53
  • C-805
    Ball Bearing – Part Number: 543
    Ball Bearing
    Part Number: 543
      Special Order
    $156.52
  • C-806
    Woodruff Key – Part Number: 2062
    Woodruff Key
    Part Number: 2062
      In Stock
    $6.16
  • C-807
    Shim Packet – Part Number: 2645PT
    Shim Packet
    Part Number: 2645PT
      Special Order
    $13.22
  • C-808
    Shim Packet – Part Number: 4086
    Shim Packet
    Part Number: 4086
      Special Order
    $24.01
  • C-809
    O-Ring – Part Number: 3031
    O-Ring
    Part Number: 3031
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • C-810
    O-Ring – Part Number: 3036PT
    O-Ring
    Part Number: 3036PT
      No Longer Available
  • C-811
    Rear Bearing Plate – Part Number: 4168
    Rear Bearing Plate
    Part Number: 4168
      Special Order
    $210.44
  • C-812
    Blade – Part Number: 4171
    Blade
    Part Number: 4171
      Special Order
    $24.66
  • C-813
    Front Plate – Part Number: 4172
    Front Plate
    Part Number: 4172
      Special Order
    $144.47
  • C-814
    O-Ring – Part Number: 4183
    O-Ring
    Part Number: 4183
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • C-815
    Cylinder – Part Number: 4189
    Cylinder
    Part Number: 4189
      Special Order
    $413.56
  • C-816
    Filter Disc – Part Number: 4293
    Filter Disc
    Part Number: 4293
      Special Order
    $10.13

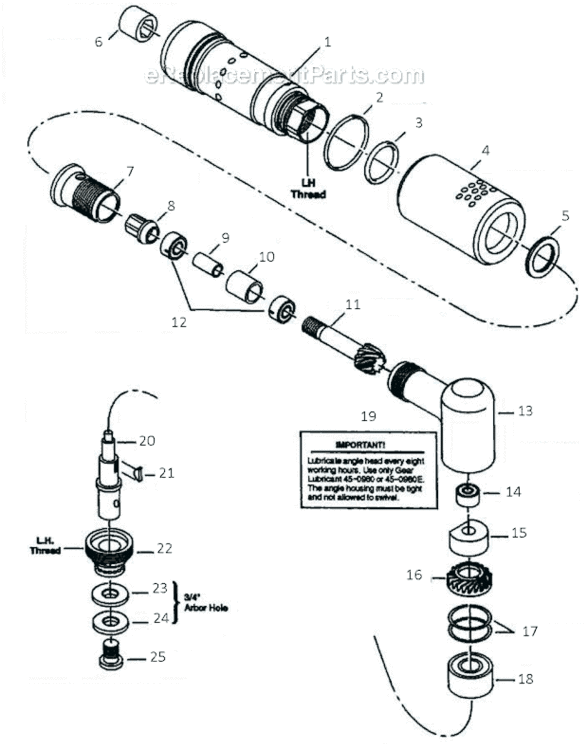

Motor Housing And Angle Head Components
Motor Housing And Angle Head Components Diagram and Parts List for  Dotco Saw
  • B-1
    Housing Assembly – Part Number: 4251H
    Housing Assembly
    Part Number: 4251H
      Special Order
    $473.31
  • B-2
    O-Ring – Part Number: 4183
    O-Ring
    Part Number: 4183
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • B-3
    O-Ring – Part Number: 3031
    O-Ring
    Part Number: 3031
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • B-4
    Exhaust Shield – Part Number: 4184
    Exhaust Shield
    Part Number: 4184
      Special Order
    $231.16
  • B-5
    Retaining Ring – Part Number: 3038
    Retaining Ring
    Part Number: 3038
      Special Order
    $10.13
  • B-6
    Coupling – Part Number: 2287
    Coupling
    Part Number: 2287
      Special Order
    $49.45
  • B-7
    Lock Ring – Part Number: 4225
    Lock Ring
    Part Number: 4225
      Special Order
    $81.46
  • B-8
    Coupling – Part Number: 2284
    Coupling
    Part Number: 2284
      In Stock
    $40.84
  • B-9
    Spacer – Part Number: 02-2242
    Spacer
    Part Number: 02-2242
      Special Order
    $33.90
  • B-10
    Spacer – Part Number: 2237
    Spacer
    Part Number: 2237
      In Stock
    $51.04
  • B-11
    Pinion – Part Number: 2676
    Pinion
    Part Number: 2676
      In Stock
    $221.76
  • B-12
    Bearing Shielded – Part Number: 506
    Bearing Shielded
    Part Number: 506
      Special Order
    $69.06
  • B-13
    Angle Housing – Part Number: 3246
    Angle Housing
    Part Number: 3246
      Special Order
    $284.62
  • B-14
    Ball Bearing – Part Number: 505PT
    Ball Bearing
    Part Number: 505PT
      No Longer Available
  • B-15
    Lube Disc – Part Number: 7755PT
    Lube Disc
    Part Number: 7755PT
      No Longer Available
  • B-16
    Bevel Gear – Part Number: 2677
    Bevel Gear
    Part Number: 2677
      In Stock
    $221.76
  • B-17
    Shim Packet – Part Number: 2645PT
    Shim Packet
    Part Number: 2645PT
      Special Order
    $13.22
  • B-18
    Ball Bearing – Part Number: 543
    Ball Bearing
    Part Number: 543
      Special Order
    $156.52
  • B-19
    Lube Decal – Part Number: 1338
    Lube Decal
    Part Number: 1338
      Special Order
    $6.16
  • B-20
    Spindle – Part Number: 2379
    Spindle
    Part Number: 2379
      Special Order
    $284.62
  • B-21
    Woodruff Key – Part Number: 2062
    Woodruff Key
    Part Number: 2062
      In Stock
    $6.16
  • B-22
    Lock Ring – Part Number: 3044
    Lock Ring
    Part Number: 3044
      Special Order
    $142.03
  • B-23
    Bushing (3/4 – Part Number: 14-2573
    Bushing (3/4
    Part Number: 14-2573
      No Longer Available
  • B-24
    Spacer (3/4" Arbor) – Part Number: 14-2575
    Spacer (3/4" Arbor)
    Part Number: 14-2575
      No Longer Available
  • B-25
    Screw – Part Number: 14-2571
    Screw
    Part Number: 14-2571
      No Longer Available
  • B-800
    Spacer (3/4" Arbor) – Part Number: 14-2575
    Spacer (3/4" Arbor)
    Part Number: 14-2575
      No Longer Available
  • B-801
    Bushing (5/8" Arbor) – Part Number: 14-2574
    Bushing (5/8" Arbor)
    Part Number: 14-2574
      No Longer Available
  • B-802
    Bushing (7/8" Arbor) – Part Number: 14-2576
    Bushing (7/8" Arbor)
    Part Number: 14-2576
      No Longer Available
  • B-803
    Bushing (1" Arbor) – Part Number: 14-2572
    Bushing (1" Arbor)
    Part Number: 14-2572
      No Longer Available
  • B-804
    Hex Key – Part Number: 14-0184
    Hex Key
    Part Number: 14-0184
      No Longer Available
  • B-805
    Hex Key (5/32") – Part Number: 14-0185
    Hex Key (5/32")
    Part Number: 14-0185
      No Longer Available
  • B-806
    Wrench (1/4") – Part Number: 14-0188
    Wrench (1/4")
    Part Number: 14-0188
      No Longer Available

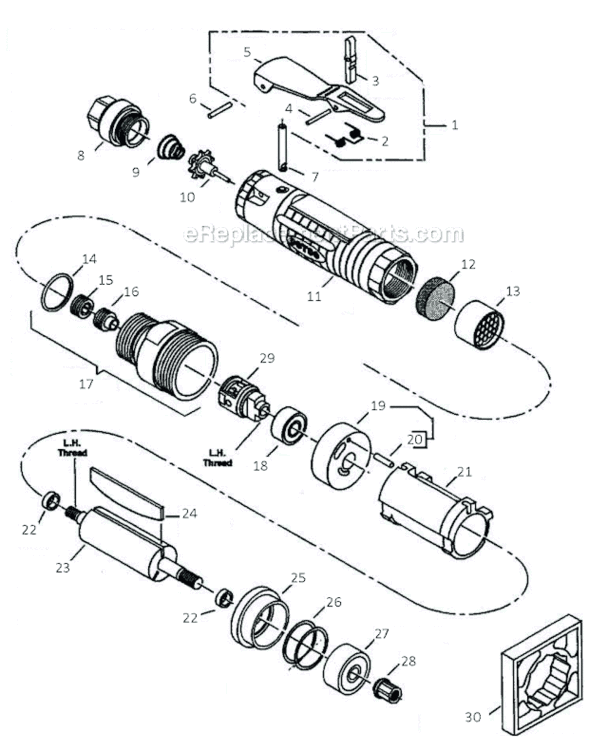

Throttle Housing, Governor And Motor Components
Throttle Housing, Governor And Motor Components Diagram and Parts List for  Dotco Saw
  • A-1
    Lever Assembly – Part Number: 01-1260
    Lever Assembly
    Part Number: 01-1260
      In Stock
    $45.36
  • A-2
    Spring – Part Number: 01-1240
    Spring
    Part Number: 01-1240
      Special Order
    Minimum Quantity of 2 required
    $6.17
  • A-3
    Lock Off – Part Number: 01-1259
    Lock Off
    Part Number: 01-1259
      In Stock
    $19.61
  • A-4
    Pin – Part Number: 01-1241
    Pin
    Part Number: 01-1241
      In Stock
    $11.46
  • A-5
    Lever – Part Number: 01-1237
    Lever
    Part Number: 01-1237
      No Longer Available
  • A-6
    Pin – Part Number: 1042
    Pin
    Part Number: 1042
      No Longer Available
  • A-7
    Valve Stem – Part Number: 01-3036
    Valve Stem
    Part Number: 01-3036
      Special Order
    $83.12
  • A-8
    Inlet Adapter 1/2" NPT – Part Number: 01-3031
    Inlet Adapter 1/2" NPT
    Part Number: 01-3031
      Special Order
    $205.15
  • A-9
    Spring – Part Number: 01-3029
    Spring
    Part Number: 01-3029
      Special Order
    $14.98
  • A-10
    Poppet Valve – Part Number: 01-3033
    Poppet Valve
    Part Number: 01-3033
      In Stock
    $95.39
  • A-11
    Trottle Housing – Part Number: 01-3035
    Trottle Housing
    Part Number: 01-3035
      Special Order
    $383.69
  • A-12
    Filter Disc – Part Number: 4293
    Filter Disc
    Part Number: 4293
      Special Order
    $10.13
  • A-13
    Filter Retainer – Part Number: 5316
    Filter Retainer
    Part Number: 5316
      No Longer Available
  • A-14
    O-Ring – Part Number: 3036PT
    O-Ring
    Part Number: 3036PT
      No Longer Available
  • A-15
    Lock Nut – Part Number: 3263
    Lock Nut
    Part Number: 3263
      Special Order
    $50.04
  • A-16
    Governor Nozzle – Part Number: 3262
    Governor Nozzle
    Part Number: 3262
      Special Order
    $51.04
  • A-17
    Governor Housing – Part Number: 4181
    Governor Housing
    Part Number: 4181
      Special Order
    $408.84
  • A-18
    Ball Bearing – Part Number: 500PT
    Ball Bearing
    Part Number: 500PT
      In Stock
    $66.85
  • A-19
    Rear Bearing Plate – Part Number: 4168
    Rear Bearing Plate
    Part Number: 4168
      Special Order
    $210.44
  • A-20
    Pin – Part Number: 3062
    Pin
    Part Number: 3062
      Special Order
    $6.16
  • A-21
    Cylinder – Part Number: 4189
    Cylinder
    Part Number: 4189
      Special Order
    $413.56
  • A-22
    Spacer – Part Number: 2017PT
    Spacer
    Part Number: 2017PT
      Special Order
    $27.31
  • A-23
    Rotor – Part Number: 4170
    Rotor
    Part Number: 4170
      Special Order
    $413.56
  • A-24
    Blade – Part Number: 4171
    Blade
    Part Number: 4171
      Special Order
    $24.66
  • A-25
    Front Plate – Part Number: 4172
    Front Plate
    Part Number: 4172
      Special Order
    $144.47
  • A-26
    Shim Packet – Part Number: 4086
    Shim Packet
    Part Number: 4086
      Special Order
    $24.01
  • A-27
    Ball Bearing – Part Number: 535
    Ball Bearing
    Part Number: 535
      Special Order
    $94.53
  • A-28
    Coupling – Part Number: 2284
    Coupling
    Part Number: 2284
      In Stock
    $40.84
  • A-29
    Governor Module – Part Number: 3259
    Governor Module
    Part Number: 3259
      Special Order
    $490.61
  • A-30
    Housing Wrench – Part Number: 14-0651
    Housing Wrench
    Part Number: 14-0651
      No Longer Available
