Bosch General Purpose Saw Replacement Parts For Model PFZ700PE (0603362738)

We Sell Only Genuine Bosch Parts

Popular Parts for PFZ700PE

Search Within Model

Questions & Answers for Bosch PFZ700PE
Browse all Parts Search by Area

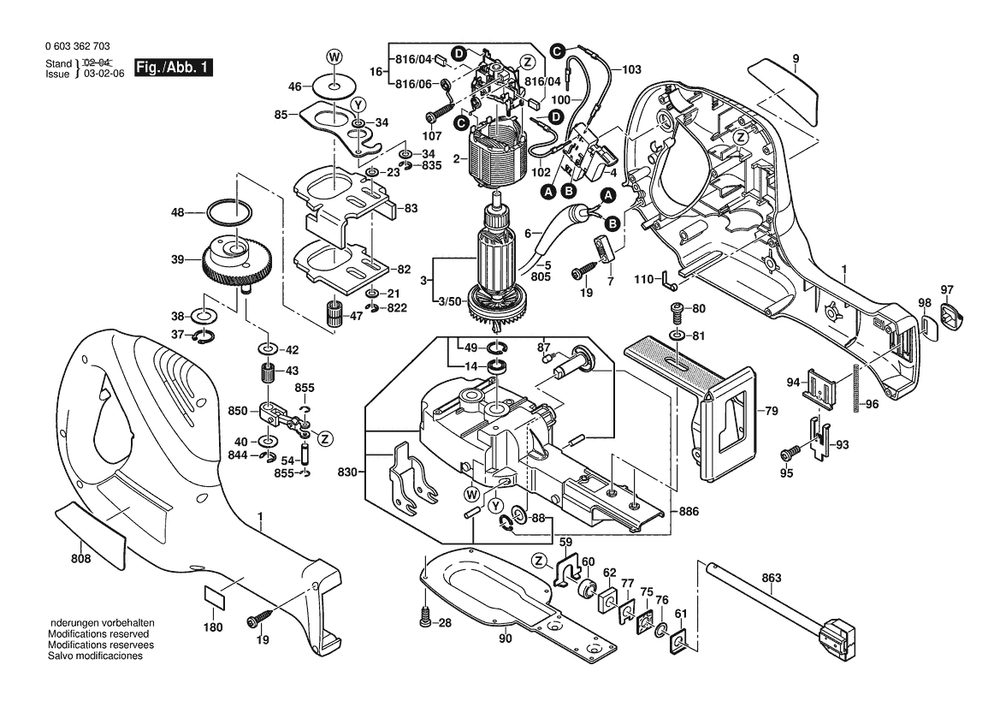

Section 1 Diagram and Parts List for 0603362738 Bosch Saw
Section 1
Previous Showing All Parts Next
Section 1
Section 1 Diagram and Parts List for 0603362738 Bosch Saw
  • 1
    Housing Section – Part Number: 2605104603
    Housing Section
    Part Number: 2605104603
      No Longer Available
  • 2
    Field – Part Number: 2604220478
    Field
    Part Number: 2604220478
      No Longer Available
  • 3
    Armature – Part Number: 2604011216
    Armature
    Part Number: 2604011216
      No Longer Available
  • 3/50
    Fan – Part Number: 2606610093
    Fan
    Part Number: 2606610093
      No Longer Available
  • 4
    On-Off Switch – Part Number: 2607200536
    On-Off Switch
    Part Number: 2607200536
      No Longer Available
  • 5
    Power Supply Cord – Part Number: 2604460241
    Power Supply Cord
    Part Number: 2604460241
      No Longer Available
  • 6
    STRAIN RELIEF – Part Number: 2600703019
    STRAIN RELIEF
    Part Number: 2600703019
      In Stock
    $5.95
  • 7
    CABLE CLIP – Part Number: 1611035005
    CABLE CLIP
    Part Number: 1611035005
      Special Order
    $5.95
  • 9
    Sticker – Part Number: 2601119607
    Sticker
    Part Number: 2601119607
      No Longer Available
  • 14
    DEEP-GROOVE BALL BEARING – Part Number: 2600905095
    DEEP-GROOVE BALL BEARING
    Part Number: 2600905095
      In Stock
    $23.70
  • 16
    Brush Plate – Part Number: 2605807083
    Brush Plate
    Part Number: 2605807083
      No Longer Available
  • 19
    SCREW #9 – Part Number: 2603490022
    SCREW #9
    Part Number: 2603490022
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 21
    Shim – Part Number: 2600100525
    Shim
    Part Number: 2600100525
      No Longer Available
  • 23
    Shim – Part Number: 2600100103
    Shim
    Part Number: 2600100103
      No Longer Available
  • 28
    THREADED-FURROW SCREW – Part Number: 2603410049
    THREADED-FURROW SCREW
    Part Number: 2603410049
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 34
    SHIM – Part Number: 2600100040
    SHIM
    Part Number: 2600100040
      Special Order
    $5.95
  • 37
    C-CLIP – Part Number: 2916650903
    C-CLIP
    Part Number: 2916650903
      Special Order
    $5.95
  • 38
    Shim – Part Number: 2600105001
    Shim
    Part Number: 2600105001
      No Longer Available
  • 39
    Eccentric Cog Wheel – Part Number: 2606320061
    Eccentric Cog Wheel
    Part Number: 2606320061
      No Longer Available
  • 40
    Washer – Part Number: 2600100647
    Washer
    Part Number: 2600100647
      No Longer Available
  • 42
    SHIM – Part Number: 2600101048
    SHIM
    Part Number: 2600101048
      Special Order
    $5.95
  • 43
    Needle-Roller Assembly – Part Number: 2600913003
    Needle-Roller Assembly
    Part Number: 2600913003
      No Longer Available
  • 46
    Shim – Part Number: 2600105003
    Shim
    Part Number: 2600105003
      No Longer Available
  • 47
    Needle-Roller Assembly – Part Number: 2600913008
    Needle-Roller Assembly
    Part Number: 2600913008
      No Longer Available
  • 48
    Shim – Part Number: 2600105004
    Shim
    Part Number: 2600105004
      No Longer Available
  • 49
    C-CLIP – Part Number: 2916660008
    C-CLIP
    Part Number: 2916660008
      In Stock
    $5.95
  • 54
    Pivot Pin – Part Number: 2603105065
    Pivot Pin
    Part Number: 2603105065
      No Longer Available
  • 59
    Guiding Plate – Part Number: 2601334010
    Guiding Plate
    Part Number: 2601334010
      No Longer Available
  • 60
    Sintered-Metal Bushing – Part Number: 2600302017
    Sintered-Metal Bushing
    Part Number: 2600302017
      No Longer Available
  • 61
    Sealing Washer – Part Number: 2601334011
    Sealing Washer
    Part Number: 2601334011
      No Longer Available
  • 62
    Felt Disc – Part Number: 2600108078
    Felt Disc
    Part Number: 2600108078
      No Longer Available
  • 75
    Rubber Gasket 1 mm – Part Number: 2601015082
    Rubber Gasket 1 mm
    Part Number: 2601015082
      No Longer Available
  • 76
    Scraper – Part Number: 2600101038
    Scraper
    Part Number: 2600101038
      No Longer Available
  • 77
    Guiding Plate – Part Number: 2601334012
    Guiding Plate
    Part Number: 2601334012
      No Longer Available
  • 79
    Base Plate – Part Number: 2608000239
    Base Plate
    Part Number: 2608000239
      No Longer Available
  • 80
    Oval-Head Screw M 5X10 – Part Number: 2603414007
    Oval-Head Screw M 5X10
    Part Number: 2603414007
      No Longer Available
  • 81
    Plain Washer – Part Number: 3600100002
    Plain Washer
    Part Number: 3600100002
      No Longer Available
  • 82
    Counterweight – Part Number: 2608012008
    Counterweight
    Part Number: 2608012008
      No Longer Available
  • 83
    Counterweight – Part Number: 2608012009
    Counterweight
    Part Number: 2608012009
      No Longer Available
  • 85
    Fork Lever – Part Number: 2601923011
    Fork Lever
    Part Number: 2601923011
      No Longer Available
  • 87
    RATCHET CAP – Part Number: 2600590006
    RATCHET CAP
    Part Number: 2600590006
      In Stock
    $5.95
  • 88
    SHIM – Part Number: 2600100575
    SHIM
    Part Number: 2600100575
      Special Order
    $5.95
  • 88
    PLAIN WASHER – Part Number: 2600100577
    PLAIN WASHER
    Part Number: 2600100577
      Special Order
    $5.95
  • 90
    Gear Cover – Part Number: 2605500142
    Gear Cover
    Part Number: 2605500142
      No Longer Available
  • 93
    Guide Plate – Part Number: 2608005069
    Guide Plate
    Part Number: 2608005069
      No Longer Available
  • 94
    Carrier – Part Number: 2608005061
    Carrier
    Part Number: 2608005061
      No Longer Available
  • 95
    SCREW – Part Number: 2603490017
    SCREW
    Part Number: 2603490017
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 96
    Sealing Washer – Part Number: 2604610064
    Sealing Washer
    Part Number: 2604610064
      No Longer Available
  • 97
    Push-Button – Part Number: 2602026077
    Push-Button
    Part Number: 2602026077
      No Longer Available
  • 98
    Slide Plate – Part Number: 2601098068
    Slide Plate
    Part Number: 2601098068
      No Longer Available
  • 100
    Earth Conductor – Part Number: 2604448217
    Earth Conductor
    Part Number: 2604448217
      No Longer Available
  • 102
    Connecting Cable – Part Number: 2604448127
    Connecting Cable
    Part Number: 2604448127
      No Longer Available
  • 103
    Connecting Cable – Part Number: 2604448220
    Connecting Cable
    Part Number: 2604448220
      No Longer Available
  • 107
    SCREW – Part Number: 2603490024
    SCREW
    Part Number: 2603490024
      Special Order
    $5.95
  • 110
    CONTACT STRAP – Part Number: 2601329057
    CONTACT STRAP
    Part Number: 2601329057
      Special Order
    $5.95
  • 180
    Warning Plate – Part Number: 3601119137
    Warning Plate
    Part Number: 3601119137
      No Longer Available
  • 808
    Marking Plate – Part Number: 2601119832
    Marking Plate
    Part Number: 2601119832
      No Longer Available
  • 816/04
    CARBON-BRUSH SET – Part Number: 2604320913
    CARBON-BRUSH SET
    Part Number: 2604320913
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $16.60
  • 816/06
    Brush Spring – Part Number: 1604652013
    Brush Spring
    Part Number: 1604652013
      No Longer Available
  • 822
    LOCKING WASHER – Part Number: 2916080909
    LOCKING WASHER
    Part Number: 2916080909
      Special Order
    $5.95
  • 830
    Gear Housing – Part Number: 2605806899
    Gear Housing
    Part Number: 2605806899
      No Longer Available
  • 835
    Locking Washer – Part Number: 2916080008
    Locking Washer
    Part Number: 2916080008
      No Longer Available
  • 844
    LOCKING WASHER – Part Number: 2916080910
    LOCKING WASHER
    Part Number: 2916080910
      Special Order
    $5.95
  • 850
    Connecting Rod – Part Number: 2602130902
    Connecting Rod
    Part Number: 2602130902
      No Longer Available
  • 855
    RING – Part Number: 2916080007
    RING
    Part Number: 2916080007
      Special Order
    $5.95
  • 863
    Lifting Rod – Part Number: 2600780907
    Lifting Rod
    Part Number: 2600780907
      No Longer Available
  • 886
    Change-Over Switch – Part Number: 2602026903
    Change-Over Switch
    Part Number: 2602026903
      No Longer Available
