Bosch Multi-Saw Replacement Parts For Model PMS400PE (0603294737)

We Sell Only Genuine Bosch Parts

Popular Parts for PMS400PE

Search Within Model

Questions & Answers for Bosch PMS400PE
Browse all Parts Search by Area
Section 1 Diagram and Parts List for 0603294737 Bosch Saw
Section 1
Section 2 Diagram and Parts List for 0603294737 Bosch Saw
Section 2
Previous Showing All Parts Next
Section 1

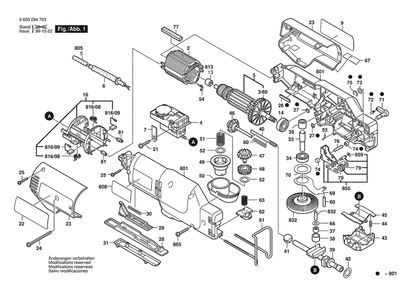

Section 1 Diagram and Parts List for 0603294737 Bosch Saw
  • 2
    Field – Part Number: 2604220541
    Field
    Part Number: 2604220541
      No Longer Available
  • 3
    Armature – Part Number: 2604010872
    Armature
    Part Number: 2604010872
      No Longer Available
  • 3/60
    Fan – Part Number: 2606610084
    Fan
    Part Number: 2606610084
      No Longer Available
  • 5
    Power Supply Cord – Part Number: 2604460139
    Power Supply Cord
    Part Number: 2604460139
      No Longer Available
  • 6
    GROMMET – Part Number: 2600703008
    GROMMET
    Part Number: 2600703008
      In Stock
    $5.95
  • 7
    FASTENING CLAMP – Part Number: 1601302017
    FASTENING CLAMP
    Part Number: 1601302017
      In Stock
    $5.95
  • 9
    Sticker – Part Number: 2601118225
    Sticker
    Part Number: 2601118225
      No Longer Available
  • 13
    Needle Bushing – Part Number: 2600917009
    Needle Bushing
    Part Number: 2600917009
      No Longer Available
  • 14
    DEEP-GROOVE BALL BEARING – Part Number: 2600905021
    DEEP-GROOVE BALL BEARING
    Part Number: 2600905021
      In Stock
    $18.88
  • 16
    Brush Holder – Part Number: 2604337055
    Brush Holder
    Part Number: 2604337055
      No Longer Available
  • 21
    SCREW – Part Number: 2603490021
    SCREW
    Part Number: 2603490021
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 22
    Sticker – Part Number: 2601118220
    Sticker
    Part Number: 2601118220
      No Longer Available
  • 23
    Housing Section – Part Number: 2605104376
    Housing Section
    Part Number: 2605104376
      No Longer Available
  • 24
    LENS HEAD SCREW – Part Number: 2603490027
    LENS HEAD SCREW
    Part Number: 2603490027
      Special Order
    $5.95
  • 25
    SCREW – Part Number: 2603490018
    SCREW
    Part Number: 2603490018
      Special Order
    $5.95
  • 26
    Rubber Strip – Part Number: 2601006003
    Rubber Strip
    Part Number: 2601006003
      No Longer Available
  • 27
    O-Ring 5,0x1,5 MM – Part Number: 1900210000
    O-Ring 5,0x1,5 MM
    Part Number: 1900210000
      No Longer Available
  • 28
    Switch Rocker – Part Number: 2608001012
    Switch Rocker
    Part Number: 2608001012
      No Longer Available
  • 30
    COMPRESSION SPRING – Part Number: 2604611033
    COMPRESSION SPRING
    Part Number: 2604611033
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 31
    SWITCH HANDLE – Part Number: 2608001010
    SWITCH HANDLE
    Part Number: 2608001010
      In Stock
    $5.95
  • 33
    Axle Pin – Part Number: 2603105044
    Axle Pin
    Part Number: 2603105044
      No Longer Available
  • 34
    Groove Ball Bearing – Part Number: 2600905057
    Groove Ball Bearing
    Part Number: 2600905057
      No Longer Available
  • 35
    NEEDLE BUSHING – Part Number: 2600917006
    NEEDLE BUSHING
    Part Number: 2600917006
      Special Order
    $5.95
  • 37
    NEEDLE BUSHING – Part Number: 2600910005
    NEEDLE BUSHING
    Part Number: 2600910005
      Special Order
    $5.95
  • 38
    Bearing Sleeve – Part Number: 2600400028
    Bearing Sleeve
    Part Number: 2600400028
      No Longer Available
  • 39
    Lifting Rod – Part Number: 2600780058
    Lifting Rod
    Part Number: 2600780058
      No Longer Available
  • 40
    Clamp Screw – Part Number: 2603490005
    Clamp Screw
    Part Number: 2603490005
      No Longer Available
  • 41
    Sintered-Metal Bushing – Part Number: 2600302009
    Sintered-Metal Bushing
    Part Number: 2600302009
      No Longer Available
  • 42
    SHIM – Part Number: 2600101612
    SHIM
    Part Number: 2600101612
    ★★★★★
    ★★★★★
    (1)
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 42
    SHIM – Part Number: 2600116012
    SHIM
    Part Number: 2600116012
      Special Order
    $5.95
  • 43
    SUPPORT PLATE – Part Number: 2602316007
    SUPPORT PLATE
    Part Number: 2602316007
      Special Order
    $5.95
  • 44
    COMPRESSION SPRING – Part Number: 2604613000
    COMPRESSION SPRING
    Part Number: 2604613000
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 45
    Guide Bracket – Part Number: 2601322014
    Guide Bracket
    Part Number: 2601322014
      No Longer Available
  • 46
    Bevel Gear – Part Number: 2606333024
    Bevel Gear
    Part Number: 2606333024
      No Longer Available
  • 47
    Bevel Gear – Part Number: 2606333025
    Bevel Gear
    Part Number: 2606333025
      No Longer Available
  • 48
    Clutch Sleeve – Part Number: 2606491007
    Clutch Sleeve
    Part Number: 2606491007
      No Longer Available
  • 49
    COUPLING – Part Number: 2606491008
    COUPLING
    Part Number: 2606491008
      Special Order
    $5.95
  • 50
    Rotary Handle – Part Number: 2608040061
    Rotary Handle
    Part Number: 2608040061
      No Longer Available
  • 51
    Compression Spring – Part Number: 2604617005
    Compression Spring
    Part Number: 2604617005
      No Longer Available
  • 52
    Shim – Part Number: 2600101016
    Shim
    Part Number: 2600101016
      No Longer Available
  • 53
    Rubber Buffer – Part Number: 2603100066
    Rubber Buffer
    Part Number: 2603100066
      No Longer Available
  • 54
    CONTACT SPRING – Part Number: 2601329037
    CONTACT SPRING
    Part Number: 2601329037
      Special Order
    $5.95
  • 60
    STRAIGHT PIN – Part Number: 2917550099
    STRAIGHT PIN
    Part Number: 2917550099
      Special Order
    $5.95
  • 61
    Transport Bracket – Part Number: 2601329045
    Transport Bracket
    Part Number: 2601329045
      No Longer Available
  • 62
    Push-Button – Part Number: 2600591007
    Push-Button
    Part Number: 2600591007
      No Longer Available
  • 63
    Compression Spring – Part Number: 2604610033
    Compression Spring
    Part Number: 2604610033
      No Longer Available
  • 66
    SHIM – Part Number: 2600100613
    SHIM
    Part Number: 2600100613
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 67
    Label On/Off – Part Number: 3601110216
    Label On/Off
    Part Number: 3601110216
      No Longer Available
  • 69
    Fork Lever – Part Number: 2601923008
    Fork Lever
    Part Number: 2601923008
      No Longer Available
  • 70
    Shim – Part Number: 2600101017
    Shim
    Part Number: 2600101017
      No Longer Available
  • 71
    Change-Over Switch – Part Number: 2602026051
    Change-Over Switch
    Part Number: 2602026051
      No Longer Available
  • 72
    RATCHET CAP – Part Number: 2600590006
    RATCHET CAP
    Part Number: 2600590006
      In Stock
    $5.95
  • 73
    SHIM – Part Number: 2600100568
    SHIM
    Part Number: 2600100568
      In Stock
    Minimum Quantity of 2 required
    $5.95
  • 73
    SHIM – Part Number: 2600100607
    SHIM
    Part Number: 2600100607
      Special Order
    $5.95
  • 74
    TUBE – Part Number: 2600506008
    TUBE
    Part Number: 2600506008
      Special Order
    $5.95
  • 75
    Locking Washer – Part Number: 2916080008
    Locking Washer
    Part Number: 2916080008
      No Longer Available
  • 76
    STRAIGHT PIN – Part Number: 2603100057
    STRAIGHT PIN
    Part Number: 2603100057
      Special Order
    $5.95
  • 77
    Foam Panel – Part Number: 2601010056
    Foam Panel
    Part Number: 2601010056
      No Longer Available
  • 79
    SHIM – Part Number: 2600100032
    SHIM
    Part Number: 2600100032
      Special Order
    Minimum Quantity of 2 required
    $5.95
  • 80
    Compression Spring – Part Number: 2604610039
    Compression Spring
    Part Number: 2604610039
      No Longer Available
  • 81
    HOLDING-DOWN-APPLIANCE – Part Number: 2602099009
    HOLDING-DOWN-APPLIANCE
    Part Number: 2602099009
      Special Order
    $5.95
  • 801
    Housing Section – Part Number: 2605104857
    Housing Section
    Part Number: 2605104857
      No Longer Available
  • 808
    NAMEPLATE – Part Number: 160111A3H3
    NAMEPLATE
    Part Number: 160111A3H3
      Special Order
    $5.95
  • 813
    NEEDLE BUSHING – Part Number: 2600917002
    NEEDLE BUSHING
    Part Number: 2600917002
      In Stock
    $7.10
  • 816/08
    Brush Spring – Part Number: 1604652013
    Brush Spring
    Part Number: 1604652013
      No Longer Available
  • 816/09
    Carbon-Brush Set – Part Number: 2607014007
    Carbon-Brush Set
    Part Number: 2607014007
      No Longer Available
  • 832
    Eccentric Cog Wheel – Part Number: 2606333901
    Eccentric Cog Wheel
    Part Number: 2606333901
      No Longer Available
  • 855
    Roller Guide Assembly – Part Number: 2601321903
    Roller Guide Assembly
    Part Number: 2601321903
      No Longer Available
  • 859
    ROLLER SET (WHEEL, BEARING AND – Part Number: 1619P01375
    $16.60
  • 865
    SCREW – Part Number: 2912401020
    SCREW
    Part Number: 2912401020
      Special Order
    $5.95
Section 2
Section 2 Diagram and Parts List for 0603294737 Bosch Saw
  • 53
    Rubber Buffer – Part Number: 2603100066
    Rubber Buffer
    Part Number: 2603100066
      No Longer Available
  • 700
    Machine File – Part Number: 2608609028
    Machine File
    Part Number: 2608609028
      No Longer Available
  • 701
    Wood Rasp – Part Number: 2608609030
    Wood Rasp
    Part Number: 2608609030
      No Longer Available
  • 704
    Brush – Part Number: 2608622040
    Brush
    Part Number: 2608622040
      No Longer Available
  • 705
    Brush – Part Number: 2608622041
    Brush
    Part Number: 2608622041
      No Longer Available
  • 706
    Brush – Part Number: 2608622042
    Brush
    Part Number: 2608622042
      No Longer Available
  • 709
    Parallel-Guide – Part Number: 2607001182
    Parallel-Guide
    Part Number: 2607001182
      No Longer Available
  • 709/30
    Lock Screw – Part Number: 2603490001
    Lock Screw
    Part Number: 2603490001
      No Longer Available
  • 709/40
    SUPPORT CLAMP – Part Number: 2601314004
    SUPPORT CLAMP
    Part Number: 2601314004
      Special Order
    $5.95
  • 750
    Carrying Case – Part Number: 2605438312
    Carrying Case
    Part Number: 2605438312
      No Longer Available
  • 755
    Base Plate – Part Number: 2608045009
    Base Plate
    Part Number: 2608045009
      No Longer Available
  • 756
    Base Plate – Part Number: 2608045010
    Base Plate
    Part Number: 2608045010
      No Longer Available
  • 757
    Adapter – Part Number: 2608609302
    Adapter
    Part Number: 2608609302
      No Longer Available
  • 758
    Abrasive Web – Part Number: 2608604458
    Abrasive Web
    Part Number: 2608604458
      No Longer Available
