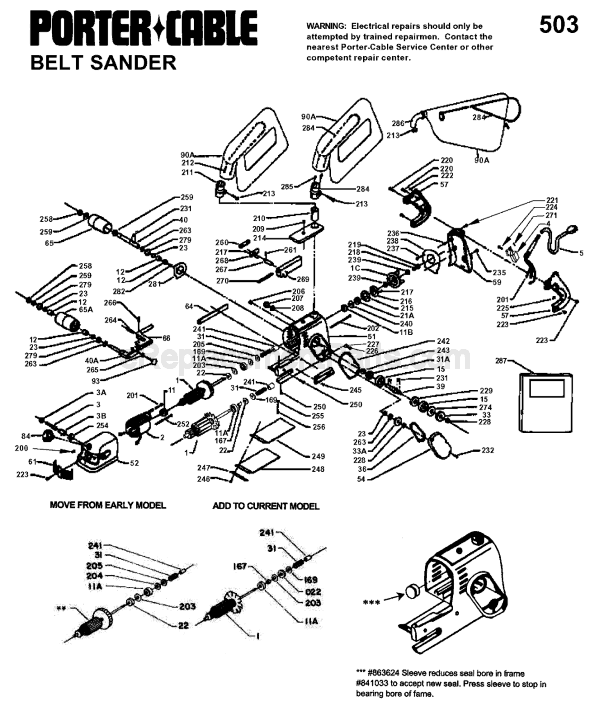

Page A Diagram and Parts List for Type 2 Porter Cable Sander Polisher
Page A
Previous Showing All Parts Next
Page A
Page A Diagram and Parts List for Type 2 Porter Cable Sander Polisher
  • 1
    Armature 115V – Part Number: 863225
    Armature 115V
    Part Number: 863225
      No Longer Available
  • 1C
    Fan – Part Number: 804397
    Fan
    Part Number: 804397
      No Longer Available
  • 2
    Field 115V – Part Number: 860980
    Field 115V
    Part Number: 860980
      No Longer Available
  • 3
    BRUSH – Part Number: N031652
    BRUSH
    Part Number: N031652
    ★★★★★
    ★★★★★
    (21)
      In Stock
    $21.55
  • 3A
    BRUSH CAP – Part Number: 803483
    BRUSH CAP
    Part Number: 803483
    ★★★★★
    ★★★★★
    (8)
      In Stock
    $6.16
  • 3B
    BRUSH HOLDER – Part Number: 873497
    BRUSH HOLDER
    Part Number: 873497
      No Longer Available
  • 4
    Switch – Part Number: 801851
    Switch
    Part Number: 801851
      No Longer Available
  • 5
    Power Cord (10-Foot) – Part Number: 875863
    Power Cord (10-Foot)
    Part Number: 875863
      No Longer Available
  • 11
    BEARING – Part Number: 803876SV
    BEARING
    Part Number: 803876SV
      No Longer Available
  • 11A
    Bearing – Part Number: 879010
    Bearing
    Part Number: 879010
      No Longer Available
  • 11A
    Bearing – Part Number: 803847SV
    Bearing
    Part Number: 803847SV
      No Longer Available
  • 11B
    Bronze Bearing – Part Number: 803398
    Bronze Bearing
    Part Number: 803398
      No Longer Available
  • 12
    BEARING,NEEDLE – Part Number: 804211
    $25.04
  • 15
    BEARING – Part Number: 838028SV
    BEARING
    Part Number: 838028SV
      Special Order
    $8.72
  • 21A
    Seal – Part Number: 802420
    Seal
    Part Number: 802420
      No Longer Available
  • 22
    Seal (early Models) – Part Number: 841133
    Seal (early Models)
    Part Number: 841133
      No Longer Available
  • 22
    Seal (Current Models) – Part Number: 861660
    Seal (Current Models)
    Part Number: 861660
      No Longer Available
  • 23
    SEAL – Part Number: 801852
    SEAL
    Part Number: 801852
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 31
    Worm Gear – Part Number: 803614
    Worm Gear
    Part Number: 803614
      No Longer Available
  • 31A
    Brass Gear – Part Number: D803626
    Brass Gear
    Part Number: D803626
      No Longer Available
  • 33
    Sprocket – Part Number: 802274
    Sprocket
    Part Number: 802274
      No Longer Available
  • 33A
    Sprocket – Part Number: 802382
    Sprocket
    Part Number: 802382
      No Longer Available
  • 36
    Chain – Part Number: 801291
    Chain
    Part Number: 801291
      No Longer Available
  • 39
    Jackshaft – Part Number: 801580
    Jackshaft
    Part Number: 801580
      No Longer Available
  • 40
    Shaft – Part Number: 801777
    Shaft
    Part Number: 801777
      No Longer Available
  • 40A
    Shaft and Lever – Part Number: 804531
    Shaft and Lever
    Part Number: 804531
      No Longer Available
  • 51
    Frame Assembly – Part Number: 841033
    Frame Assembly
    Part Number: 841033
      No Longer Available
  • 52
    Motor HSG – Part Number: 865253
    Motor HSG
    Part Number: 865253
      No Longer Available
  • 54
    Chain Cover – Part Number: 803554
    Chain Cover
    Part Number: 803554
      No Longer Available
  • 57
    Handle – Part Number: 855532
    Handle
    Part Number: 855532
      No Longer Available
  • 59
    Rear Shield – Part Number: 865258
    Rear Shield
    Part Number: 865258
      No Longer Available
  • 61
    Grid – Part Number: 865254
    Grid
    Part Number: 865254
      No Longer Available
  • 64
    Guide – Part Number: 802185
    Guide
    Part Number: 802185
      No Longer Available
  • 65
    PULLEY – Part Number: 804407
    PULLEY
    Part Number: 804407
      No Longer Available
  • 65A
    Idler Pulley – Part Number: 804247
    Idler Pulley
    Part Number: 804247
      No Longer Available
  • 66
    Arm – Part Number: 690680
    Arm
    Part Number: 690680
      No Longer Available
  • 84
    KNOB – Part Number: 839279
    KNOB
    Part Number: 839279
    ★★★★★
    ★★★★★
    (2)
      On Order
    $21.03
  • 90
    Dust Bag – Part Number: 39334
    Dust Bag
    Part Number: 39334
      No Longer Available
  • 90A
    Dust Bag Only – Part Number: 692639
    Dust Bag Only
    Part Number: 692639
      No Longer Available
  • 93
    Adj Screw – Part Number: 876108
    Adj Screw
    Part Number: 876108
      No Longer Available
  • 167
    Collar – Part Number: 859511
    Collar
    Part Number: 859511
      No Longer Available
  • 169
    Washer – Part Number: 848624
    Washer
    Part Number: 848624
      No Longer Available
  • 200
    Screw – Part Number: 843081
    Screw
    Part Number: 843081
      No Longer Available
  • 201
    Term – Part Number: 849314
    Term
    Part Number: 849314
    ★★★★★
    ★★★★★
    (1)
      In Stock
    $6.16
  • 202
    Bolt – Part Number: 801845
    Bolt
    Part Number: 801845
      No Longer Available
  • 206
    Plug – Part Number: 804485
    Plug
    Part Number: 804485
      No Longer Available
  • 207
    Plug – Part Number: 801686
    Plug
    Part Number: 801686
      No Longer Available
  • 208
    Gasket – Part Number: 801610
    Gasket
    Part Number: 801610
      No Longer Available
  • 209
    SCREW – Part Number: 886538
    SCREW
    Part Number: 886538
      No Longer Available
  • 213
    Spring Elbow Re – Part Number: 839330
    Spring Elbow Re
    Part Number: 839330
      No Longer Available
  • 214
    Junction Box Cover – Part Number: 874149
    Junction Box Cover
    Part Number: 874149
      No Longer Available
  • 215
    Gasket – Part Number: 803190
    Gasket
    Part Number: 803190
      No Longer Available
  • 216
    Retainer – Part Number: 803419
    Retainer
    Part Number: 803419
      No Longer Available
  • 217
    SCREW – Part Number: 803157
    SCREW
    Part Number: 803157
    ★★★★★
    ★★★★★
    (2)
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 218
    S/O WASHER – Part Number: 801821
    S/O WASHER
    Part Number: 801821
      On Order
    Minimum Quantity of 2 required
    $6.16
  • 219
    Nut – Part Number: 802969
    Nut
    Part Number: 802969
      No Longer Available
  • 220
    Screw – Part Number: 802764
    Screw
    Part Number: 802764
      No Longer Available
  • 221
    Screw – Part Number: 802422
    Screw
    Part Number: 802422
      No Longer Available
  • 222
    Screw – Part Number: 802695
    Screw
    Part Number: 802695
      No Longer Available
  • 223
    Screw – Part Number: 857516
    Screw
    Part Number: 857516
      No Longer Available
  • 224
    SCREW – Part Number: 882187
    SCREW
    Part Number: 882187
    ★★★★★
    ★★★★★
    (5)
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 225
    SCREW – Part Number: 844107
    SCREW
    Part Number: 844107
      Special Order
    $6.16
  • 226
    SCREW – Part Number: 882187
    SCREW
    Part Number: 882187
    ★★★★★
    ★★★★★
    (5)
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 227
    WASHER – Part Number: 802995
    WASHER
    Part Number: 802995
      Special Order
    $6.16
  • 228
    Nut – Part Number: 804301
    Nut
    Part Number: 804301
      No Longer Available
  • 229
    Seal – Part Number: 692015
    Seal
    Part Number: 692015
      No Longer Available
  • 231
    KEY – Part Number: 878563
    KEY
    Part Number: 878563
      Special Order
    $6.16
  • 232
    SCREW – Part Number: 878262
    SCREW
    Part Number: 878262
      On Order
    $6.16
  • 235
    Screw – Part Number: 803685
    Screw
    Part Number: 803685
      No Longer Available
  • 236
    Spacer – Part Number: 803258
    Spacer
    Part Number: 803258
      No Longer Available
  • 237
    Screw – Part Number: 847048
    Screw
    Part Number: 847048
      No Longer Available
  • 238
    Baffle – Part Number: 801479
    Baffle
    Part Number: 801479
      No Longer Available
  • 239
    WASHER – Part Number: 804454
    WASHER
    Part Number: 804454
      No Longer Available
  • 240
    Spring – Part Number: 804241
    Spring
    Part Number: 804241
      No Longer Available
  • 241
    Spacer – Part Number: 803380
    Spacer
    Part Number: 803380
      No Longer Available
  • 242
    Gasket – Part Number: 802046
    Gasket
    Part Number: 802046
      No Longer Available
  • 243
    Nut – Part Number: 802705
    Nut
    Part Number: 802705
      No Longer Available
  • 245
    Screw – Part Number: 801374
    Screw
    Part Number: 801374
      No Longer Available
  • 246
    Screw – Part Number: 876384
    Screw
    Part Number: 876384
      No Longer Available
  • 247
    SHOE ASSY – Part Number: 908910
    SHOE ASSY
    Part Number: 908910
    ★★★★★
    ★★★★★
    (6)
      In Stock
    $51.48
  • 248
    Shoe Assembly 3" X 6 5/16" – Part Number: 908908
    Shoe Assembly 3" X 6 5/16"
    Part Number: 908908
      No Longer Available
  • 249
    Cork Covering (3-Inch) – Part Number: 839040
    Cork Covering (3-Inch)
    Part Number: 839040
      No Longer Available
  • 250
    Screw – Part Number: 803337
    Screw
    Part Number: 803337
      No Longer Available
  • 252
    Screw – Part Number: 863393
    Screw
    Part Number: 863393
      No Longer Available
  • 253
    LOCKWASHER – Part Number: 802430
    LOCKWASHER
    Part Number: 802430
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 254
    WASHER – Part Number: 803496
    WASHER
    Part Number: 803496
      On Order
    Minimum Quantity of 2 required
    $6.16
  • 255
    Washer – Part Number: 802414
    Washer
    Part Number: 802414
      No Longer Available
  • 256
    SCREW #10-24X.375 – Part Number: 802350
    SCREW #10-24X.375
    Part Number: 802350
    ★★★★★
    ★★★★★
    (2)
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 258
    NUT – Part Number: 823254
    NUT
    Part Number: 823254
      In Stock
    $6.16
  • 259
    WASHER – Part Number: 803341
    WASHER
    Part Number: 803341
      No Longer Available
  • 260
    Lever – Part Number: 839093
    Lever
    Part Number: 839093
      No Longer Available
  • 261
    Pin – Part Number: 694303
    Pin
    Part Number: 694303
      No Longer Available
  • 263
    WASHER – Part Number: 803317
    WASHER
    Part Number: 803317
      No Longer Available
  • 264
    Spring – Part Number: 690671
    Spring
    Part Number: 690671
      No Longer Available
  • 265
    WASHER – Part Number: 804415
    WASHER
    Part Number: 804415
      Special Order
    $6.16
  • 266
    Pin – Part Number: 802433
    Pin
    Part Number: 802433
      No Longer Available
  • 267
    Pinion – Part Number: D839052
    Pinion
    Part Number: D839052
      No Longer Available
  • 268
    Plate – Part Number: 839053
    Plate
    Part Number: 839053
      No Longer Available
  • 269
    Spring Housing – Part Number: 803521
    Spring Housing
    Part Number: 803521
      No Longer Available
  • 270
    Spring – Part Number: 690670
    Spring
    Part Number: 690670
      No Longer Available
  • 271
    SCREW – Part Number: 694010
    SCREW
    Part Number: 694010
      Special Order
    $6.16
  • 274
    Cover – Part Number: 802530
    Cover
    Part Number: 802530
      No Longer Available
  • 279
    CAP – Part Number: 803365
    CAP
    Part Number: 803365
      No Longer Available
  • 281
    Wear Plate – Part Number: 825615
    Wear Plate
    Part Number: 825615
      No Longer Available
  • 282
    Screw – Part Number: 882232
    Screw
    Part Number: 882232
      No Longer Available
  • 284
    Bag Support – Part Number: 877967
    Bag Support
    Part Number: 877967
      No Longer Available
  • 286
    Elbow/Support Kit (Bag Sold Separately – Part Number: 882671
    Elbow/Support Kit (Bag Sold Separately
    Part Number: 882671
      No Longer Available
  • 287
    Hardware Kit – Part Number: 867344
    Hardware Kit
    Part Number: 867344
      No Longer Available
  • 800
    TUBE GREASE – Part Number: 878499
    TUBE GREASE
    Part Number: 878499
      No Longer Available
  • 800
    LUBE – Part Number: 801946
    LUBE
    Part Number: 801946
      Special Order
    $80.98
  • 800
    Lube- 1 Gallon of Oil – Part Number: 803443
    Lube- 1 Gallon of Oil
    Part Number: 803443
      No Longer Available
  • 800
    Tube Oil – Part Number: 803442
    Tube Oil
    Part Number: 803442
      No Longer Available
  • 856
    Lead – Part Number: 803104
    Lead
    Part Number: 803104
      No Longer Available
  • 856
    Window – Part Number: 804217
    Window
    Part Number: 804217
      No Longer Available
  • 856
    Washer – Part Number: 839686
    Washer
    Part Number: 839686
      No Longer Available
  • 856
    Ring – Part Number: 804226
    Ring
    Part Number: 804226
      No Longer Available
  • 856
    Plate – Part Number: 859090
    Plate
    Part Number: 859090
      No Longer Available
  • 856
    Terminal – Part Number: 845083
    Terminal
    Part Number: 845083
      No Longer Available
  • 856
    Gasket – Part Number: 804314
    Gasket
    Part Number: 804314
      No Longer Available
  • 856
    Sleeve – Part Number: 801423
    Sleeve
    Part Number: 801423
      No Longer Available

Questions & Answers

?

Our customer Service team is at the ready daily to answer your part and product questions.

We're sorry, but our Q&A experts are temporarily unavailable.
Please check back later if you still haven't found the answer you need.

Ask our Team

We have a dedicated staff with decades of collective experience in helping customers just like you purchase parts to repair their products.
