DeVilbiss Var Speed Polisher Sander Polisher Replacement Parts For Model LK603VE (Type 1)

We Sell Only Genuine DeVilbiss Parts

Popular Parts for LK603VE

Search Within Model

Questions & Answers for DeVilbiss LK603VE
Browse all Parts Search by Area

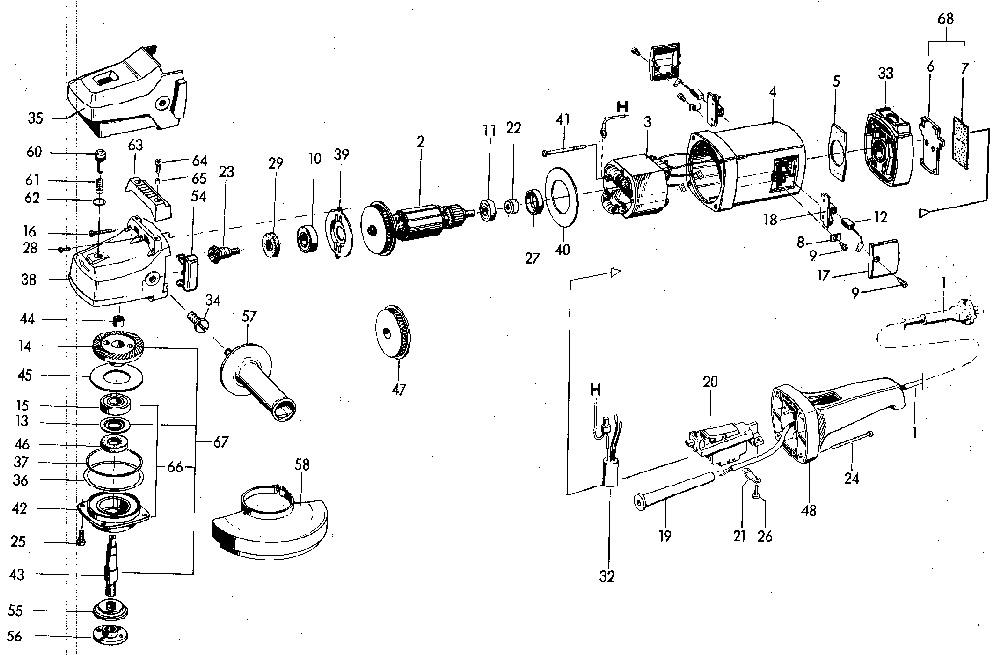

Exploded Diagram A Diagram and Parts List for Type 1 DeVilbiss Sander Polisher
Exploded Diagram A
Previous Showing All Parts Next
Exploded Diagram A
Exploded Diagram A Diagram and Parts List for Type 1 DeVilbiss Sander Polisher
  • 1
    Cord Set – Part Number: A10193
    Cord Set
    Part Number: A10193
      In Stock
    $14.53
  • 2
    Armature – Part Number: 211125
    Armature
    Part Number: 211125
      No Longer Available
  • 3
    Field – Part Number: 261254
    Field
    Part Number: 261254
      No Longer Available
  • 4
    Motor Housing – Part Number: 254440
    Motor Housing
    Part Number: 254440
      No Longer Available
  • 5
    Seal – Part Number: 206903
    Seal
    Part Number: 206903
      No Longer Available
  • 8
    Retaining Clip – Part Number: 194816
    Retaining Clip
    Part Number: 194816
      No Longer Available
  • 9
    Screw – Part Number: 195715
    Screw
    Part Number: 195715
      No Longer Available
  • 10
    Bearing – Part Number: 254442
    Bearing
    Part Number: 254442
      No Longer Available
  • 11
    Bearing – Part Number: 254443
    Bearing
    Part Number: 254443
      No Longer Available
  • 12
    Carbon Brush (Sold Individually) – Part Number: 211710
    Carbon Brush (Sold Individually)
    Part Number: 211710
      No Longer Available
  • 13
    Sealing Ring – Part Number: 257591
    Sealing Ring
    Part Number: 257591
      No Longer Available
  • 14
    Repair Kit – Part Number: 320730
    Repair Kit
    Part Number: 320730
      No Longer Available
  • 16
    Screw – Part Number: 205990
    Screw
    Part Number: 205990
      No Longer Available
  • 17
    Brush Cover – Part Number: 205834
    Brush Cover
    Part Number: 205834
      No Longer Available
  • 18
    Brush Holder – Part Number: 205931
    Brush Holder
    Part Number: 205931
      No Longer Available
  • 19
    Strain Reliever – Part Number: 103519
    Strain Reliever
    Part Number: 103519
      No Longer Available
  • 20
    Switch – Part Number: 120510
    Switch
    Part Number: 120510
      No Longer Available
  • 21
    Clamp – Part Number: 259982
    Clamp
    Part Number: 259982
      No Longer Available
  • 23
    Repair Kit – Part Number: 320730
    Repair Kit
    Part Number: 320730
      No Longer Available
  • 24
    Screw – Part Number: 240842
    Screw
    Part Number: 240842
      No Longer Available
  • 25
    Screw – Part Number: 271233
    Screw
    Part Number: 271233
      No Longer Available
  • 26
    Screw – Part Number: 250012
    Screw
    Part Number: 250012
      No Longer Available
  • 27
    Bearing Mount – Part Number: 257354
    Bearing Mount
    Part Number: 257354
      No Longer Available
  • 28
    Screw – Part Number: 258573
    Screw
    Part Number: 258573
      No Longer Available
  • 29
    Seal – Part Number: 256157
    Seal
    Part Number: 256157
      No Longer Available
  • 32
    Condenser – Part Number: 253207
    Condenser
    Part Number: 253207
      No Longer Available
  • 33
    Kit – Part Number: 219150
    Kit
    Part Number: 219150
      No Longer Available
  • 34
    Screw – Part Number: 211796
    Screw
    Part Number: 211796
      No Longer Available
  • 35
    Gear Housing Cover – Part Number: 253676
    Gear Housing Cover
    Part Number: 253676
      No Longer Available
  • 36
    Spacer – Part Number: 176540
    Spacer
    Part Number: 176540
      No Longer Available
  • 37
    Seal – Part Number: 176559
    Seal
    Part Number: 176559
      No Longer Available
  • 38
    Gear Housing – Part Number: 259666
    Gear Housing
    Part Number: 259666
      No Longer Available
  • 39
    Bearing Retainer – Part Number: 253460
    Bearing Retainer
    Part Number: 253460
      No Longer Available
  • 40
    Baffle – Part Number: 176648
    Baffle
    Part Number: 176648
      No Longer Available
  • 41
    Screw – Part Number: 196169
    Screw
    Part Number: 196169
      No Longer Available
  • 43
    Gear Shaft – Part Number: 176796
    Gear Shaft
    Part Number: 176796
      No Longer Available
  • 44
    Bushing – Part Number: 199141
    Bushing
    Part Number: 199141
      No Longer Available
  • 45
    Washer – Part Number: 176826
    Washer
    Part Number: 176826
      No Longer Available
  • 47
    Fan – Part Number: 207144
    Fan
    Part Number: 207144
      No Longer Available
  • 48
    Handle – Part Number: 254181
    Handle
    Part Number: 254181
      No Longer Available
  • 54
    Air Reversing – Part Number: 215724
    Air Reversing
    Part Number: 215724
      No Longer Available
  • 57
    Side Handle – Part Number: 252721
    Side Handle
    Part Number: 252721
      No Longer Available
  • 60
    Lock Button – Part Number: 250329
    Lock Button
    Part Number: 250329
      No Longer Available
  • 61
    Spring – Part Number: 250589
    Spring
    Part Number: 250589
      No Longer Available
  • 62
    Seal – Part Number: 250266
    Seal
    Part Number: 250266
      No Longer Available
  • 63
    Tool Rest – Part Number: 250694
    Tool Rest
    Part Number: 250694
      No Longer Available
  • 64
    Screw – Part Number: 252422
    Screw
    Part Number: 252422
      No Longer Available
  • 65
    Spacer – Part Number: 250708
    Spacer
    Part Number: 250708
      No Longer Available
  • 800
    Grease – Part Number: 255691
    Grease
    Part Number: 255691
      No Longer Available
