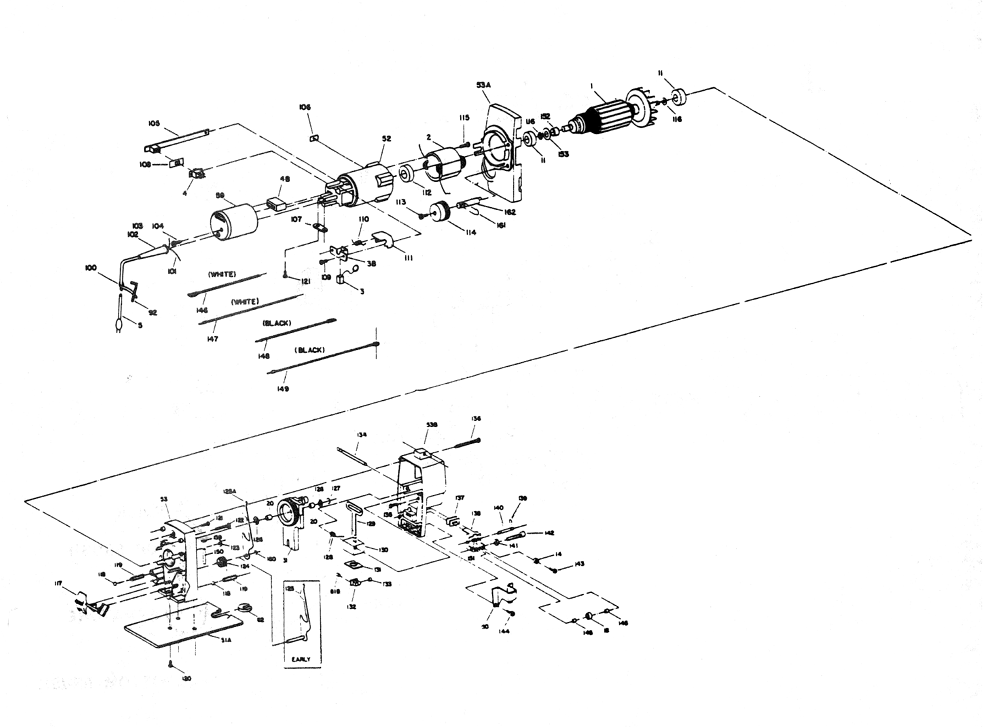

Fig-0 Diagram and Parts List for Type-1 Porter Cable Sander Grinder
Fig-0
Previous Showing All Parts Next
Fig-0
Fig-0 Diagram and Parts List for Type-1 Porter Cable Sander Grinder
  • 00
    Lube-5lb – Part Number: 801751
    Lube-5lb
    Part Number: 801751
      No Longer Available
  • 00
    Knob – Part Number: 693992
    Knob
    Part Number: 693992
      No Longer Available
  • 00
    Fan – Part Number: 811292
    Fan
    Part Number: 811292
      No Longer Available
  • 00
    Lubricant (5 1/2 oz.) – Part Number: 801750
    Lubricant (5 1/2 oz.)
    Part Number: 801750
      No Longer Available
  • 00
    Gear housing, before s/n 013925 – Part Number: 695759
    Gear housing, before s/n 013925
    Part Number: 695759
      No Longer Available
  • 00
    Blade Guide HDW – Part Number: 872664
    Blade Guide HDW
    Part Number: 872664
      No Longer Available
  • 00
    Fan Armature – Part Number: 811246
    Fan Armature
    Part Number: 811246
      No Longer Available
  • 1
    Armature – Part Number: 695763
    Armature
    Part Number: 695763
      No Longer Available
  • 2
    Field – Part Number: 695762
    Field
    Part Number: 695762
      No Longer Available
  • 3
    BRUSH – Part Number: 690741
    BRUSH
    Part Number: 690741
    ★★★★★
    ★★★★★
    (6)
      In Stock
    $13.28
  • 3B
    BRUSH HOLDER – Part Number: 690742
    BRUSH HOLDER
    Part Number: 690742
      Special Order
    $60.34
  • 4
    Switch – Part Number: 694006
    Switch
    Part Number: 694006
      No Longer Available
  • 4B
    Switch – Part Number: 693971
    Switch
    Part Number: 693971
      No Longer Available
  • 5
    Ac cord – Part Number: 872258
    Ac cord
    Part Number: 872258
      No Longer Available
  • 11
    Bearing – Part Number: 855284
    Bearing
    Part Number: 855284
      No Longer Available
  • 11
    Ball Bearing - 2 x Shield, Id 8 M... – Part Number: SE608ZZ-D
    Ball Bearing - 2 x Shield, Id 8 M...
    Part Number: SE608ZZ-D
      No Longer Available
  • 14
    Bearing – Part Number: 694476
    Bearing
    Part Number: 694476
      No Longer Available
  • 18
    Bearing – Part Number: 855196
    Bearing
    Part Number: 855196
      No Longer Available
  • 20
    BEARING – Part Number: 859293
    BEARING
    Part Number: 859293
      In Stock
    $14.92
  • 31
    Gear/ counterweight assembly – Part Number: 695757
    Gear/ counterweight assembly
    Part Number: 695757
      No Longer Available
  • 51A
    Base – Part Number: 693996
    Base
    Part Number: 693996
      No Longer Available
  • 52
    Motor housing – Part Number: 695761
    Motor housing
    Part Number: 695761
      No Longer Available
  • 53
    Gear Housing – Part Number: 698282
    Gear Housing
    Part Number: 698282
      No Longer Available
  • 53A
    Intermediate Housing – Part Number: 695760
    Intermediate Housing
    Part Number: 695760
      No Longer Available
  • 53B
    Altvend-DJ – Part Number: 695764
    Altvend-DJ
    Part Number: 695764
      No Longer Available
  • 59
    Altvend-DJ – Part Number: 694962
    Altvend-DJ
    Part Number: 694962
      No Longer Available
  • 60
    Chip deflector – Part Number: 693993
    Chip deflector
    Part Number: 693993
      No Longer Available
  • 62
    Mgc circle – Part Number: 48367
    Mgc circle
    Part Number: 48367
      No Longer Available
  • 81B
    Blade Screw – Part Number: 693958
    Blade Screw
    Part Number: 693958
      No Longer Available
  • 92
    Wrench – Part Number: 48245
    Wrench
    Part Number: 48245
      No Longer Available
  • 100
    Wrench Holder – Part Number: 842323
    Wrench Holder
    Part Number: 842323
      No Longer Available
  • 101
    Sleeve – Part Number: 693969
    Sleeve
    Part Number: 693969
      No Longer Available
  • 102
    Reliever – Part Number: 810882
    Reliever
    Part Number: 810882
      No Longer Available
  • 103
    Terminal – Part Number: 866312
    Terminal
    Part Number: 866312
      No Longer Available
  • 104
    Screw – Part Number: 694012
    Screw
    Part Number: 694012
      No Longer Available
  • 106
    Button-Switch – Part Number: 694927
    Button-Switch
    Part Number: 694927
      No Longer Available
  • 107
    CORD CLAMP – Part Number: 861434
    CORD CLAMP
    Part Number: 861434
      On Order
    $6.16
  • 108
    Dust Shield – Part Number: 694924
    Dust Shield
    Part Number: 694924
      No Longer Available
  • 109
    Screw – Part Number: 854805
    Screw
    Part Number: 854805
      No Longer Available
  • 110
    BRUSH SPRING – Part Number: 868775
    BRUSH SPRING
    Part Number: 868775
      No Longer Available
  • 111
    BRUSH HOLDER BASE – Part Number: 690740
    BRUSH HOLDER BASE
    Part Number: 690740
      On Order
    $6.16
  • 112
    BEARING MOUNT – Part Number: 694432
    BEARING MOUNT
    Part Number: 694432
      In Stock
    Minimum Quantity of 2 required
    $6.16
  • 113
    SCREW – Part Number: 802289
    SCREW
    Part Number: 802289
      On Order
    Minimum Quantity of 2 required
    $6.16
  • 114
    Knob, after s/n 013925 – Part Number: 697498
    Knob, after s/n 013925
    Part Number: 697498
      No Longer Available
  • 115
    FIELD SCREW – Part Number: 695185
    FIELD SCREW
    Part Number: 695185
      Special Order
    $6.16
  • 116
    Snap Ring – Part Number: 302203
    Snap Ring
    Part Number: 302203
      No Longer Available
  • 117
    Blower Control – Part Number: 693956
    Blower Control
    Part Number: 693956
      No Longer Available
  • 118
    Ball – Part Number: 852483
    Ball
    Part Number: 852483
      No Longer Available
  • 119
    Spring – Part Number: 693994
    Spring
    Part Number: 693994
      No Longer Available
  • 120
    Screw – Part Number: 845619
    Screw
    Part Number: 845619
      No Longer Available
  • 121
    Screw – Part Number: 694438
    Screw
    Part Number: 694438
      No Longer Available
  • 122
    Screw – Part Number: 694925
    Screw
    Part Number: 694925
      No Longer Available
  • 123
    SLINGER – Part Number: 862534
    SLINGER
    Part Number: 862534
      No Longer Available
  • 124
    Spring – Part Number: 693990
    Spring
    Part Number: 693990
      No Longer Available
  • 125
    Altvend-DJ – Part Number: 695758
    Altvend-DJ
    Part Number: 695758
      No Longer Available
  • 125A
    Orbit Lever – Part Number: 693979
    Orbit Lever
    Part Number: 693979
      No Longer Available
  • 126
    Washer – Part Number: 866021
    Washer
    Part Number: 866021
      No Longer Available
  • 127
    RING – Part Number: 802203
    RING
    Part Number: 802203
      On Order
    $6.16
  • 128
    Spring – Part Number: 693963
    Spring
    Part Number: 693963
      No Longer Available
  • 129
    BLADE HOLDER – Part Number: 693954
    BLADE HOLDER
    Part Number: 693954
      Special Order
    $29.55
  • 130
    Bearing – Part Number: 693959
    Bearing
    Part Number: 693959
      No Longer Available
  • 131
    Seal – Part Number: 693960
    Seal
    Part Number: 693960
      No Longer Available
  • 132
    Blade Clamp – Part Number: 693986
    Blade Clamp
    Part Number: 693986
      No Longer Available
  • 133
    Screw – Part Number: 693962
    Screw
    Part Number: 693962
      No Longer Available
  • 134
    Pivot Shaft – Part Number: 693961
    Pivot Shaft
    Part Number: 693961
      No Longer Available
  • 135
    Screw – Part Number: 693957
    Screw
    Part Number: 693957
      No Longer Available
  • 136
    Screw – Part Number: 694003
    Screw
    Part Number: 694003
      No Longer Available
  • 137
    Seal – Part Number: 693964
    Seal
    Part Number: 693964
      No Longer Available
  • 138
    Arm Blade Support – Part Number: 694027
    Arm Blade Support
    Part Number: 694027
      No Longer Available
  • 139
    Retainer – Part Number: 694025
    Retainer
    Part Number: 694025
      No Longer Available
  • 140
    Shaft-Pivot – Part Number: 693966
    Shaft-Pivot
    Part Number: 693966
      No Longer Available
  • 141
    Nut – Part Number: 693953
    Nut
    Part Number: 693953
      No Longer Available
  • 142
    SCREW – Part Number: 693973
    SCREW
    Part Number: 693973
      Special Order
    Minimum Quantity of 2 required
    $6.16
  • 143
    SCREW – Part Number: 694010
    SCREW
    Part Number: 694010
      Special Order
    $6.16
  • 144
    Screw – Part Number: 694009
    Screw
    Part Number: 694009
      No Longer Available
  • 145
    Spacer – Part Number: 693968
    Spacer
    Part Number: 693968
      No Longer Available
  • 146
    Lead – Part Number: 694155
    Lead
    Part Number: 694155
      No Longer Available
  • 147
    Lead – Part Number: 694018
    Lead
    Part Number: 694018
      No Longer Available
  • 148
    Lead – Part Number: 693984
    Lead
    Part Number: 693984
      No Longer Available
  • 149
    Lead – Part Number: 694017
    Lead
    Part Number: 694017
      No Longer Available
  • 150
    Guide pin – Part Number: 695841
    Guide pin
    Part Number: 695841
      No Longer Available
  • 151
    Spring – Part Number: 695892
    Spring
    Part Number: 695892
      No Longer Available
  • 152
    Tube – Part Number: 695894
    Tube
    Part Number: 695894
      No Longer Available
  • 153
    WASHER – Part Number: 695893
    WASHER
    Part Number: 695893
      No Longer Available
  • 159
    Gasket – Part Number: 852004
    Gasket
    Part Number: 852004
      No Longer Available
  • 160
    RETAINING RING – Part Number: 697500
    RETAINING RING
    Part Number: 697500
      Special Order
    $6.16
  • 161
    Retaining Ring – Part Number: 697499
    Retaining Ring
    Part Number: 697499
      No Longer Available
  • 162
    Orbit Shaft – Part Number: 697496
    Orbit Shaft
    Part Number: 697496
      No Longer Available
